MODE D'EMPLOI KD100X2 SMEG

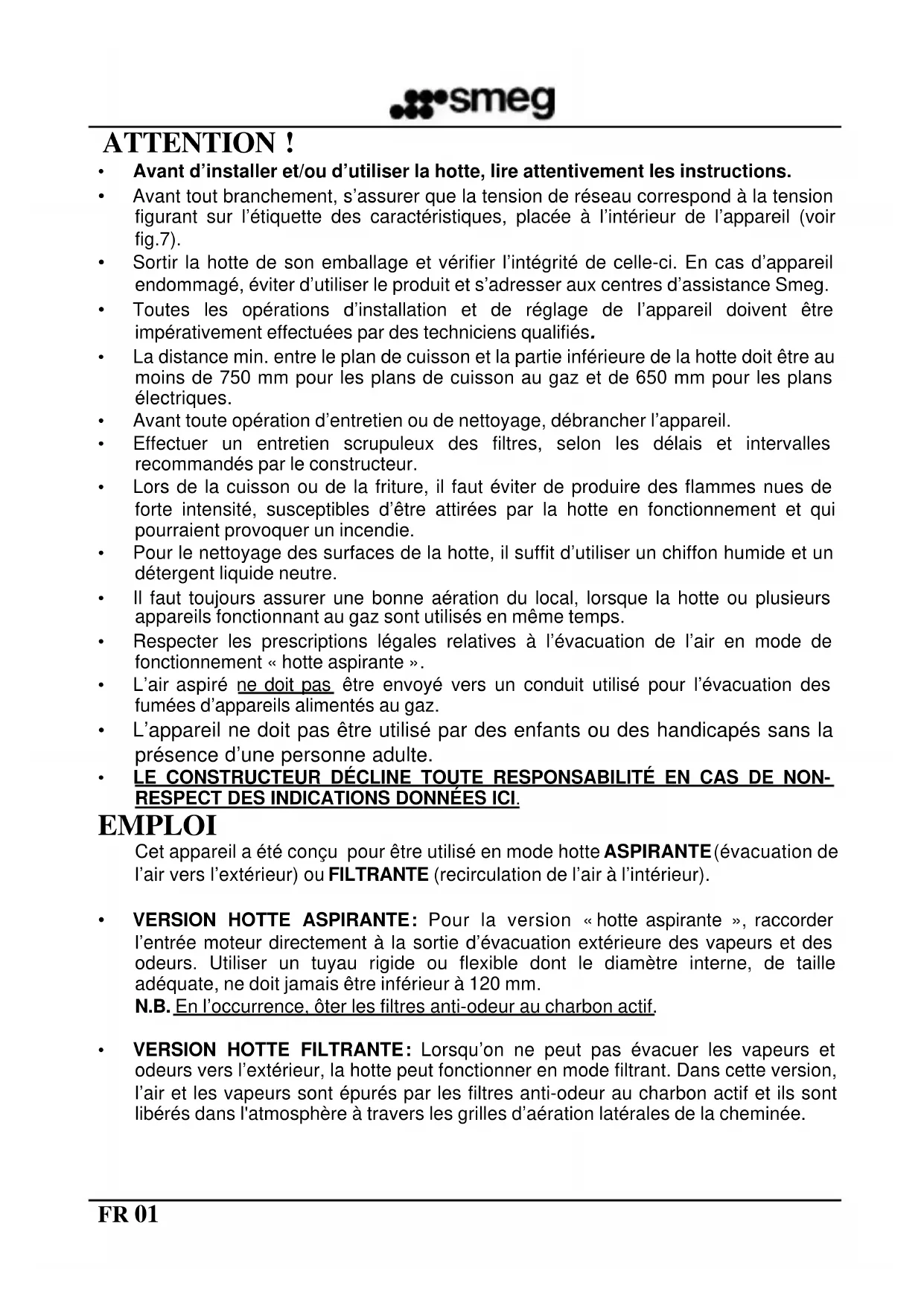

• Toutes les opérations d’installation et de réglage de l’appareil doivent être

impérativement effectuées par des techniciens qualifiés.

• La distance min. entre le plan de cuisson et la partie inférieure de la hotte doit être au

moins de 750 mm pour les plans de cuisson au gaz et de 650 mm pour les plans

• Avant toute opération d’entretien ou de nettoyage, débrancher l’appareil.

• Lors de la cuisson ou de la friture, il faut éviter de produire des flammes nues de

forte intensité, susceptibles d’être attirées par la hotte en fonctionnement et qui

pourraient provoquer un incendie.

• Pour le nettoyage des surfaces de la hotte, il suffit d’utiliser un chiffon humide et un

détergent liquide neutre.

• Il faut toujours assurer une bonne aération du local, lorsque la hotte ou plusieurs

l’air et les vapeurs sont épurés par les filtres anti-odeur au charbon actif et ils sont

libérés dans l'atmosphère à travers les grilles d’aération latérales de la cheminée.

inférieur de la hotte et le plan de cuisson doit être

au moins de 750 mm pour les plans de cuisson au

gaz et de 650 mm pour les plans électriques (Fig.

1). La hotte dispose d’une entrée moteur (Fig. 2). Si

l’entrée moteur n’a pas été montée par le constructeur,

procéder à son installation

: utiliser les deux vis

fournies en standard (pour le type n° 1) ou exercer une

a) La hotte doit être centrée par rapport au plan de

deux chevilles à expansion . Sur le derrière de la

hotte, les deux trous L1 sont destinés à loger ces

centrage pour les supports/crochets.

d) Après avoir écarté la hotte du mur, réaliser les 2

trous précédemment tracés.

chevilles dans les trous.

g) Accrocher la hotte aux supports/crochets (fig. 5) et

niveler à l’aide de la vis de réglage (fig.3).

l) Fixer la hotte en toute sécurité et serrer à fond les

deux chevilles à expansion.

Installation de la hotte version Aspirante ou Filtrante :

• Toutes les opérations d’installation et de réglage de l’appareil doivent être

impérativement effectuées par des techniciens qualifiés.

• La distance min. entre le plan de cuisson et la partie inférieure de la hotte doit être au

moins de 750 mm pour les plans de cuisson au gaz et de 650 mm pour les plans

• Avant toute opération d’entretien ou de nettoyage, débrancher l’appareil.

• Lors de la cuisson ou de la friture, il faut éviter de produire des flammes nues de

forte intensité, susceptibles d’être attirées par la hotte en fonctionnement et qui

pourraient provoquer un incendie.

• Pour le nettoyage des surfaces de la hotte, il suffit d’utiliser un chiffon humide et un

détergent liquide neutre.

• Il faut toujours assurer une bonne aération du local, lorsque la hotte ou plusieurs

l’air et les vapeurs sont épurés par les filtres anti-odeur au charbon actif et ils sont

libérés dans l'atmosphère à travers les grilles d’aération latérales de la cheminée.

inférieur de la hotte et le plan de cuisson doit être

au moins de 750 mm pour les plans de cuisson au

gaz et de 650 mm pour les plans électriques (Fig.

1). La hotte dispose d’une entrée moteur (Fig. 2). Si

l’entrée moteur n’a pas été montée par le constructeur,

procéder à son installation

: utiliser les deux vis

fournies en standard (pour le type n° 1) ou exercer une

a) La hotte doit être centrée par rapport au plan de

deux chevilles à expansion . Sur le derrière de la

hotte, les deux trous L1 sont destinés à loger ces

centrage pour les supports/crochets.

d) Après avoir écarté la hotte du mur, réaliser les 2

trous précédemment tracés.

chevilles dans les trous.

g) Accrocher la hotte aux supports/crochets (fig. 5) et

niveler à l’aide de la vis de réglage (fig.3).

l) Fixer la hotte en toute sécurité et serrer à fond les

deux chevilles à expansion.

Installation de la hotte version Aspirante ou Filtrante :

Attention : si la hotte ne dispose pas de filtre au

charbon actif, il est nécessaire de l’acheter

séparément et de le monter avant l’utilisation de

m) Montage cheminées :

Régler les deux cheminées télescopiques (fig.6) en

Bloquer les deux cheminées en serrant les deux vis

H. Poser avec soin l’ensemble cheminées sur le côté

supérieur de la hotte. Placer la bride K cheminée sur

(fig.6). Tracer les deux trous sur la

Retirer l’ensemble cheminée, percer et fixer au mur la

bride de support de la cheminée, à l’aide des chevilles

prévues à cet effet. Placer et fixer l’ensemble

cheminée à la hotte (utiliser des vis Z) et à la bride

cheminée (utiliser des vis L), comme le montre la

compte tenu de la charge indiquée sur la plaquette

placée à l’intérieur de la hotte et brancher celui-ci à

une prise facilement accessible, conforme aux

En cas de connexion directe au réseau, il est

important de placer - entre l’appareil et le réseau - un

interrupteur bipolaire, dont l’ouverture min. entre les

contacts est de 3mm, compte tenu de la charge et

des normes en vigueur en la matière.

prolonger le fonctionnement pendant 15 min. au moins après avoir terminé la cuisson ou,

en tout cas, jusqu’à la disparition totale des vapeurs et odeurs.

Pour mettre la hotte en service, identifier le type de commande de la hotte et suivre les

indications correspondantes :

Attention : si la hotte ne dispose pas de filtre au

charbon actif, il est nécessaire de l’acheter

séparément et de le monter avant l’utilisation de

m) Montage cheminées :

Régler les deux cheminées télescopiques (fig.6) en

Bloquer les deux cheminées en serrant les deux vis

H. Poser avec soin l’ensemble cheminées sur le côté

supérieur de la hotte. Placer la bride K cheminée sur

(fig.6). Tracer les deux trous sur la

Retirer l’ensemble cheminée, percer et fixer au mur la

bride de support de la cheminée, à l’aide des chevilles

prévues à cet effet. Placer et fixer l’ensemble

cheminée à la hotte (utiliser des vis Z) et à la bride

cheminée (utiliser des vis L), comme le montre la

compte tenu de la charge indiquée sur la plaquette

placée à l’intérieur de la hotte et brancher celui-ci à

une prise facilement accessible, conforme aux

En cas de connexion directe au réseau, il est

important de placer - entre l’appareil et le réseau - un

interrupteur bipolaire, dont l’ouverture min. entre les

contacts est de 3mm, compte tenu de la charge et

des normes en vigueur en la matière.

prolonger le fonctionnement pendant 15 min. au moins après avoir terminé la cuisson ou,

en tout cas, jusqu’à la disparition totale des vapeurs et odeurs.

Pour mettre la hotte en service, identifier le type de commande de la hotte et suivre les

indications correspondantes :

Ø SLIDER : - Touche (A) pour allumer/éteindre les après 10 min. L’activation de cette fonction est visible par le clignotement de la

LED située au-dessous de la touche pressée.

- AVIS NETTOYAGE FILTRES : Le clignotement simultané des 4 LEDs (programmé

de nettoyer/remplacer les filtres.

En appuyant sur la touche Reset , il est possible de réactiver le

N.B. Une pression accidentelle sur la touche reset avant le cycle des 100h

de fonctionnement n’a pas pour effet de remettre à zéro la mémoire de

nettoyage des filtres.

Il est recommandé de nettoyer les filtres anti-graisse toutes les 100h de

fonctionnement et de remplacer les filtres au charbon actif toutes les 200h.

NETTOYAGE ET MAINTENANCE :

Avant d’effectuer toute opération de maintenance et/ou de nettoyage, débrancher

Le nettoyage constant assure le bon fonctionnement et une longue durée de vie de

N.B. L’accumulation de graisses à l’intérieur des panneaux filtrants nuit au

rendement de la hotte et peut comporter des risques d’incendie.

NETTOYAGE EXTÉRIEUR :

abrasives. Il est conseillé d’utiliser des produits spécifiques et de suivre les instructions

relatives au produit. Le constructeur recommande de nettoyer la hotte, en frottant l’acier

toujours dans le sens de la finition de surface.

NETTOYAGE FILTRES MÉTALLIQUES :

et peut comporter des risques d’incendie. Afin d’éviter

tout risque d’incendie, les filtres doivent être nettoyés

au moins une fois par mois ou plus souvent, en cas

d’utilisation particulièrement intense de l’appareil.

Après avoir identifié votre modèle de hotte, ôter un

neutre, à la main ou à la machine. Remonter les filtres

en veillant à ce que le bouton soit tourné vers

l’extérieur de la hotte.

REMPLACEMENT FILTRES AU CHARBON : (Uniquement pour la version hotte filtrante)

Les filtres au charbon ont la particularité de capturer

les odeurs, jusqu’au niveau de saturation des

charbons. Ils ne sont ni lavables ni régénérables ;

c’est pourquoi, le constructeur recommande de les

remplacer au moins une fois tous les six mois ou plus

souvent en cas d’utilisation particulièrement intense

Avant toute manipulation, vérifier que la hotte est

dessus). Après avoir consulté les figures, identifier le

kit filtres au charbon fourni avec la hotte.

En cas de filtre à disque, il suffit de tourner les deux

filtres de 90°, comme le montre la fig. A, et de les

sortir de leur logement.

Dans le cas du filtre à cartouche fixé avec des

ressorts, (fig. B), exercer une pression nécessaire à

vaincre la résistance du ressort et extraire le filtre.

Le filtre à cartouche bloqué par la bride et le

pommeau fileté (fig. C), dévisser le pommeau, retirer

la bride de fixation et extraire le filtre au charbon actif.

Remonter les filtres au charbon et les filtres anti-

graisse métalliques, en suivant les opérations

décrites ci-dessus dans l’ordre inverse.

N.B. uniquement pour les hottes à commande

électronique, remettre à zéro la fonction avis de

nettoyage des filtres, en appuyant sur la touche reset

(remise à zéro) des filtres.

après 10 min. L’activation de cette fonction est visible par le clignotement de la

LED située au-dessous de la touche pressée.

- AVIS NETTOYAGE FILTRES : Le clignotement simultané des 4 LEDs (programmé

de nettoyer/remplacer les filtres.

En appuyant sur la touche Reset , il est possible de réactiver le

N.B. Une pression accidentelle sur la touche reset avant le cycle des 100h

de fonctionnement n’a pas pour effet de remettre à zéro la mémoire de

nettoyage des filtres.

Il est recommandé de nettoyer les filtres anti-graisse toutes les 100h de

fonctionnement et de remplacer les filtres au charbon actif toutes les 200h.

NETTOYAGE ET MAINTENANCE :

Avant d’effectuer toute opération de maintenance et/ou de nettoyage, débrancher

Le nettoyage constant assure le bon fonctionnement et une longue durée de vie de

N.B. L’accumulation de graisses à l’intérieur des panneaux filtrants nuit au

rendement de la hotte et peut comporter des risques d’incendie.

NETTOYAGE EXTÉRIEUR :

abrasives. Il est conseillé d’utiliser des produits spécifiques et de suivre les instructions

relatives au produit. Le constructeur recommande de nettoyer la hotte, en frottant l’acier

toujours dans le sens de la finition de surface.

NETTOYAGE FILTRES MÉTALLIQUES :

et peut comporter des risques d’incendie. Afin d’éviter

tout risque d’incendie, les filtres doivent être nettoyés

au moins une fois par mois ou plus souvent, en cas

d’utilisation particulièrement intense de l’appareil.

Après avoir identifié votre modèle de hotte, ôter un

neutre, à la main ou à la machine. Remonter les filtres

en veillant à ce que le bouton soit tourné vers

l’extérieur de la hotte.

REMPLACEMENT FILTRES AU CHARBON : (Uniquement pour la version hotte filtrante)

Les filtres au charbon ont la particularité de capturer

les odeurs, jusqu’au niveau de saturation des

charbons. Ils ne sont ni lavables ni régénérables ;

c’est pourquoi, le constructeur recommande de les

remplacer au moins une fois tous les six mois ou plus

souvent en cas d’utilisation particulièrement intense

Avant toute manipulation, vérifier que la hotte est

dessus). Après avoir consulté les figures, identifier le

kit filtres au charbon fourni avec la hotte.

En cas de filtre à disque, il suffit de tourner les deux

filtres de 90°, comme le montre la fig. A, et de les

sortir de leur logement.

Dans le cas du filtre à cartouche fixé avec des

ressorts, (fig. B), exercer une pression nécessaire à

vaincre la résistance du ressort et extraire le filtre.

Le filtre à cartouche bloqué par la bride et le

pommeau fileté (fig. C), dévisser le pommeau, retirer

la bride de fixation et extraire le filtre au charbon actif.

Remonter les filtres au charbon et les filtres anti-

graisse métalliques, en suivant les opérations

décrites ci-dessus dans l’ordre inverse.

N.B. uniquement pour les hottes à commande

électronique, remettre à zéro la fonction avis de

nettoyage des filtres, en appuyant sur la touche reset

(remise à zéro) des filtres.

dotée de plusieurs types de lampes : à

incandescence, halogènes et au néon.

a) Lampes à incandescence : les lampes avec

culot E14, 40 W de puissance et 230V de

tension. Pour les remplacer, démonter le

plafonnier transparent placé au niveau des

commandes, dévisser la lampe et visser la

remplacer cette lampe, retirer la bague de

support verre du spot à l’aide d’un tournevis.

Après avoir ôté le verre, retirer la lampe

défectueuse de son logement et monter la

Remonter le verre du spot et le bloquer avec une

c) Lampes au néon Biax : Lampes avec culot G23

Remonter la lampe, en effectuant les opérations

de démontage ci-dessus dans l’ordre inverse.

d) Lampes au néon : tube néon 15/18W de

puissance. Pour accéder au tube néon, dévisser

les vis de fixation du châssis verre. Effectuer une

rotation de 90° du tube et sortir le néon. Installer

le nouveau tube et remonter le châssis verre.

la garantie, nous vous invitons à lire le Livret de garantie Smeg.

En cas de panne, appeler le numéro unique Customer

* tarif de 0,14 €/minute à partir du réseau fixe, 0,18€/minute en moyenne à la

réponse et 0,35€/minute à partir du réseau mobile.

e-mail ; servizio.clienti@smeg.it

Livret de garantie Smeg

. Pour une information complète et exhaustive de

la garantie, nous vous invitons à lire le Livret de garantie Smeg.

En cas de panne, appeler le numéro unique Customer

* tarif de 0,14 €/minute à partir du réseau fixe, 0,18€/minute en moyenne à la

réponse et 0,35€/minute à partir du réseau mobile.

e-mail ; servizio.clienti@smeg.it
