MODE D'EMPLOI KSE9510X SMEG

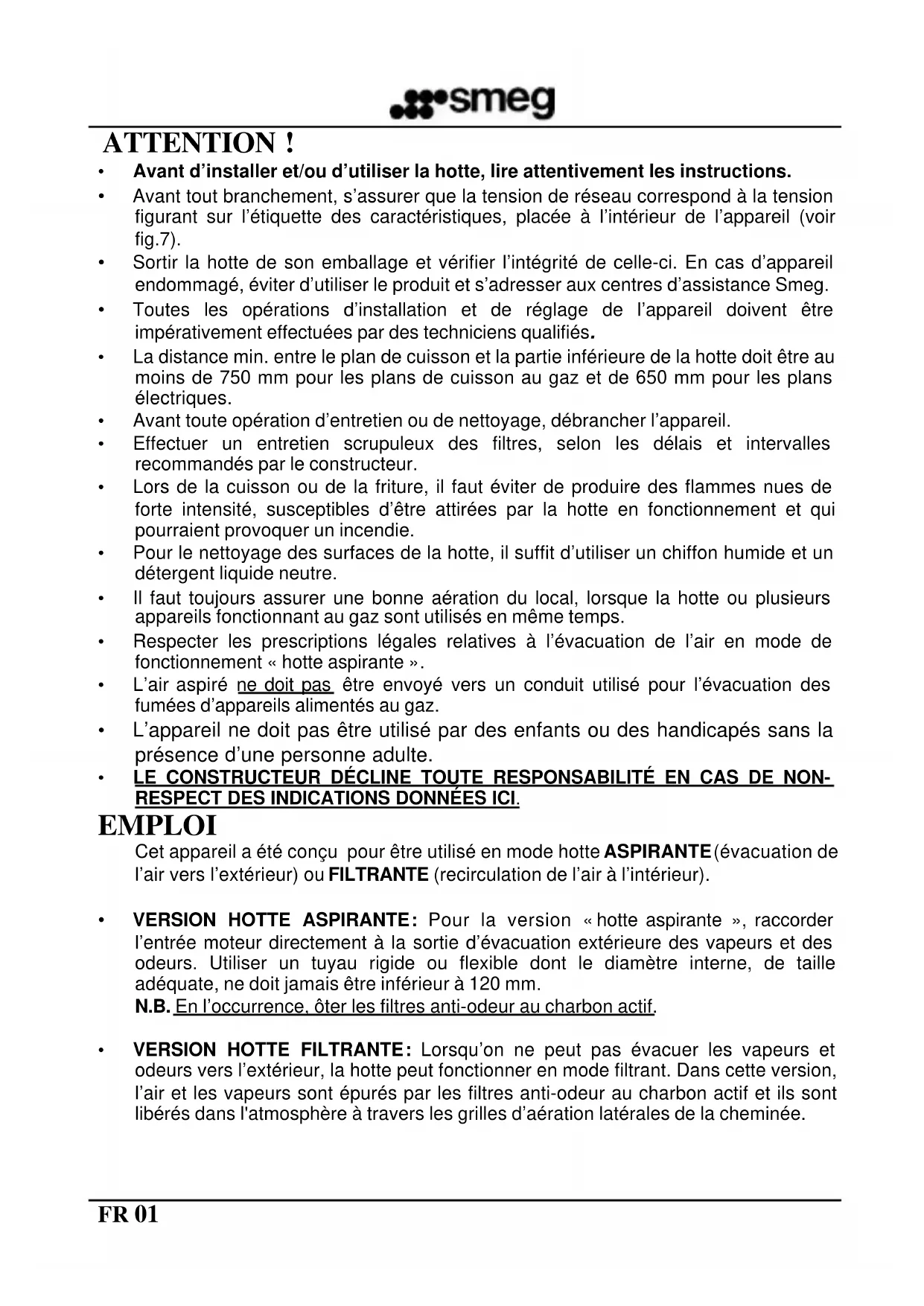

• Avant d’installer et/ou d’utiliser la hotte, lire attentivement les instructions.

• Avant tout branchement, s’assurer que la tension de réseau correspond à la tension

figurant sur l’étiquette des caractéristiques, placée à l’intérieur de l’appareil (voir

• Sortir la hotte de son emballage et vérifier l’intégrité de celle-ci. En cas d’appareil

endommagé, éviter d’utiliser le produit et s’adresser aux centres d’assistance Smeg.

• Toutes les opérations d’installation et de réglage de l’appareil doivent être

impérativement effectuées par des techniciens qualifiés.

• La distance min. entre le plan de cuisson et la partie inférieure de la hotte doit être au

moins de 750 mm pour les plans de cuisson au gaz et de 650 mm pour les plans

• Avant toute opération d’entretien ou de nettoyage, débrancher l’appareil.

• Effectuer un entretien scrupuleux des filtres, selon les délais et intervalles

recommandés par le constructeur.

• Lors de la cuisson ou de la friture, il faut éviter de produire des flammes nues de

forte intensité, susceptibles d’être attirées par la hotte en fonctionnement et qui

pourraient provoquer un incendie.

• Pour le nettoyage des surfaces de la hotte, il suffit d’utiliser un chiffon humide et un

détergent liquide neutre.

• Il faut toujours assurer une bonne aération du local, lorsque la hotte ou plusieurs

appareils fonctionnant au gaz sont utilisés en même temps.

• Respecter les prescriptions légales relatives à l’évacuation de l’air en mode de

fonctionnement « hotte aspirante ».

• L’air aspiré ne doit pas être envoyé vers un conduit utilisé pour l’évacuation des

fumées d’appareils alimentés au gaz.

• L’appareil ne doit pas être utilisé par des enfants ou des handicapés sans la

présence d’une personne adulte.

• LE CONSTRUCTEUR DÉCLINE TOUTE RESPONSABILITÉ EN CAS DE NON-

RESPECT DES INDICATIONS DONNÉES ICI.

EMPLOI Cet appareil a été conçu pour être utilisé en mode hotte ASPIRANTE (évacuation de

l’air vers l’extérieur) ou FILTRANTE (recirculation de l’air à l’intérieur).

• VERSION HOTTE ASPIRANTE : Pour la version « hotte aspirante », raccorder

l’entrée moteur directement à la sortie d’évacuation extérieure des vapeurs et des

odeurs. Utiliser un tuyau rigide ou flexible dont le diamètre interne, de taille

adéquate, ne doit jamais être inférieur à 120 mm.

N.B. En l’occurrence, ôter les filtres anti-odeur au charbon actif.

• VERSION HOTTE FILTRANTE : Lorsqu’on ne peut pas évacuer les vapeurs et

odeurs vers l’extérieur, la hotte peut fonctionner en mode filtrant. Dans cette version,

l’air et les vapeurs sont épurés par les filtres anti-odeur au charbon actif et ils sont

libérés dans l'atmosphère à travers les grilles d’aération latérales de la cheminée.

INSTRUCTIONS D'INSTALLATION :

La hotte est dotée de tous les accessoires nécessaires

à son installation. La distance min. entre le plan

inférieur de la hotte et le plan de cuisson doit être

au moins de 750 mm pour les plans de cuisson au

gaz et de 650 mm pour les plans électriques (Fig.

1). La hotte dispose d’une entrée moteur (Fig. 2). Si

l’entrée moteur n’a pas été montée par le constructeur,

procéder à son installation

: utiliser les deux vis

fournies en standard (pour le type n° 1) ou exercer une

pression (pour le type n° 2).

Si l’entrée moteur est dotée d’un clapet de non-

retour des fumées, vérifier qu’elle s’ouvre et se

Pour une installation aisée, le constructeur

recommande de suivre les opérations décrites ici :

a) La hotte doit être centrée par rapport au plan de

b) La hotte est livrée avec deux supports/crochets ou

bride (Fig. 3) devant être fixés au mur à l’aide de

deux chevilles à expansion . Sur le derrière de la

hotte, les deux trous L1 sont destinés à loger ces

Oter les filtres anti-graisse, placer la hotte sur le

mur et tracer la position des deux trous de

centrage pour les supports/crochets.

d) Après avoir écarté la hotte du mur, réaliser les 2

trous précédemment tracés.

e) Fixer les deux supports/crochets au mur.

f) Tracer les trous L2 au mur pour fixer la hotte en

toute sécurité (fig.4) ; percer et introduire les

chevilles dans les trous.

g) Accrocher la hotte aux supports/crochets (fig. 5) et

niveler à l’aide de la vis de réglage (fig.3).

l) Fixer la hotte en toute sécurité et serrer à fond les

deux chevilles à expansion.

Installation de la hotte version Aspirante ou Filtrante :

Dans la version hotte aspirante, raccorder l’entrée

moteur au conduit d’évacuation des fumées, dont le

diamètre interne, de taille appropriée, ne doit jamais

être inférieur à 120mm.

e est dotée d’un filtre au

charbon actif, ce filtre doit être retiré (voir page 7).

• Avant d’installer et/ou d’utiliser la hotte, lire attentivement les instructions.

• Avant tout branchement, s’assurer que la tension de réseau correspond à la tension

figurant sur l’étiquette des caractéristiques, placée à l’intérieur de l’appareil (voir

• Sortir la hotte de son emballage et vérifier l’intégrité de celle-ci. En cas d’appareil

endommagé, éviter d’utiliser le produit et s’adresser aux centres d’assistance Smeg.

• Toutes les opérations d’installation et de réglage de l’appareil doivent être

impérativement effectuées par des techniciens qualifiés.

• La distance min. entre le plan de cuisson et la partie inférieure de la hotte doit être au

moins de 750 mm pour les plans de cuisson au gaz et de 650 mm pour les plans

• Avant toute opération d’entretien ou de nettoyage, débrancher l’appareil.

• Effectuer un entretien scrupuleux des filtres, selon les délais et intervalles

recommandés par le constructeur.

• Lors de la cuisson ou de la friture, il faut éviter de produire des flammes nues de

forte intensité, susceptibles d’être attirées par la hotte en fonctionnement et qui

pourraient provoquer un incendie.

• Pour le nettoyage des surfaces de la hotte, il suffit d’utiliser un chiffon humide et un

détergent liquide neutre.

• Il faut toujours assurer une bonne aération du local, lorsque la hotte ou plusieurs

appareils fonctionnant au gaz sont utilisés en même temps.

• Respecter les prescriptions légales relatives à l’évacuation de l’air en mode de

fonctionnement « hotte aspirante ».

• L’air aspiré ne doit pas être envoyé vers un conduit utilisé pour l’évacuation des

fumées d’appareils alimentés au gaz.

• L’appareil ne doit pas être utilisé par des enfants ou des handicapés sans la

présence d’une personne adulte.

• LE CONSTRUCTEUR DÉCLINE TOUTE RESPONSABILITÉ EN CAS DE NON-

RESPECT DES INDICATIONS DONNÉES ICI.

EMPLOI Cet appareil a été conçu pour être utilisé en mode hotte ASPIRANTE (évacuation de

l’air vers l’extérieur) ou FILTRANTE (recirculation de l’air à l’intérieur).

• VERSION HOTTE ASPIRANTE : Pour la version « hotte aspirante », raccorder

l’entrée moteur directement à la sortie d’évacuation extérieure des vapeurs et des

odeurs. Utiliser un tuyau rigide ou flexible dont le diamètre interne, de taille

adéquate, ne doit jamais être inférieur à 120 mm.

N.B. En l’occurrence, ôter les filtres anti-odeur au charbon actif.

• VERSION HOTTE FILTRANTE : Lorsqu’on ne peut pas évacuer les vapeurs et

odeurs vers l’extérieur, la hotte peut fonctionner en mode filtrant. Dans cette version,

l’air et les vapeurs sont épurés par les filtres anti-odeur au charbon actif et ils sont

libérés dans l'atmosphère à travers les grilles d’aération latérales de la cheminée.

INSTRUCTIONS D'INSTALLATION :

La hotte est dotée de tous les accessoires nécessaires

à son installation. La distance min. entre le plan

inférieur de la hotte et le plan de cuisson doit être

au moins de 750 mm pour les plans de cuisson au

gaz et de 650 mm pour les plans électriques (Fig.

1). La hotte dispose d’une entrée moteur (Fig. 2). Si

l’entrée moteur n’a pas été montée par le constructeur,

procéder à son installation

: utiliser les deux vis

fournies en standard (pour le type n° 1) ou exercer une

pression (pour le type n° 2).

Si l’entrée moteur est dotée d’un clapet de non-

retour des fumées, vérifier qu’elle s’ouvre et se

Pour une installation aisée, le constructeur

recommande de suivre les opérations décrites ici :

a) La hotte doit être centrée par rapport au plan de

b) La hotte est livrée avec deux supports/crochets ou

bride (Fig. 3) devant être fixés au mur à l’aide de

deux chevilles à expansion . Sur le derrière de la

hotte, les deux trous L1 sont destinés à loger ces

Oter les filtres anti-graisse, placer la hotte sur le

mur et tracer la position des deux trous de

centrage pour les supports/crochets.

d) Après avoir écarté la hotte du mur, réaliser les 2

trous précédemment tracés.

e) Fixer les deux supports/crochets au mur.

f) Tracer les trous L2 au mur pour fixer la hotte en

toute sécurité (fig.4) ; percer et introduire les

chevilles dans les trous.

g) Accrocher la hotte aux supports/crochets (fig. 5) et

niveler à l’aide de la vis de réglage (fig.3).

l) Fixer la hotte en toute sécurité et serrer à fond les

deux chevilles à expansion.

Installation de la hotte version Aspirante ou Filtrante :

Dans la version hotte aspirante, raccorder l’entrée

moteur au conduit d’évacuation des fumées, dont le

diamètre interne, de taille appropriée, ne doit jamais

être inférieur à 120mm.

e est dotée d’un filtre au

charbon actif, ce filtre doit être retiré (voir page 7).

(b)Hotte filtrante :

Dégager l’entrée moteur. Installer les filtres au

charbon actif, comme le montre la figure à la page 7.

Attention : si la hotte ne dispose pas de filtre au

charbon actif, il est nécessaire de l’acheter

séparément et de le monter avant l’utilisation de

m) Montage cheminées :

Régler les deux cheminées télescopiques (fig.6) en

fonction de la longueur désirée.

Bloquer les deux cheminées en serrant les deux vis

H. Poser avec soin l’ensemble cheminées sur le côté

supérieur de la hotte. Placer la bride K cheminée sur

(fig.6). Tracer les deux trous sur la

paroi, afin de fixer la bride cheminée au mur.

Retirer l’ensemble cheminée, percer et fixer au mur la

bride de support de la cheminée, à l’aide des chevilles

prévues à cet effet. Placer et fixer l’ensemble

cheminée à la hotte (utiliser des vis Z) et à la bride

cheminée (utiliser des vis L), comme le montre la

CONNEXION ÉLECTRIQUE Attention : Les opérations de connexion électrique

doivent être impérativement effectuées par un

installateur qualifié.

L’appareil N’EST PAS MUNI DE FICHE. Tout

d’abord, monter sur le câble une fiche adéquate,

compte tenu de la charge indiquée sur la plaquette

placée à l’intérieur de la hotte et brancher celui-ci à

une prise facilement accessible, conforme aux

En cas de connexion directe au réseau, il est

important de placer - entre l’appareil et le réseau - un

interrupteur bipolaire, dont l’ouverture min. entre les

contacts est de 3mm, compte tenu de la charge et

des normes en vigueur en la matière.

INSTRUCTIONS D'UTILISATION :

ü ENSEMBLE COMMANDES :

Pour une utilisation optimale et efficace de l’appareil, le constructeur recommande de

mettre en service la hotte quelques minutes avant de commencer la cuisson et d’en

prolonger le fonctionnement pendant 15 min. au moins après avoir terminé la cuisson ou,

en tout cas, jusqu’à la disparition totale des vapeurs et odeurs.

Pour mettre la hotte en service, identifier le type de commande de la hotte et suivre les

indications correspondantes :

- Touche (A) pour allumer/éteindre les

lumières de la hotte.

- Curseur (B) quatre positions :

1/2/3: Mise en service/réglage de la

1-2-3 Touche mise en service/réglage

de vitesse de la hotte.

Ø AVEC BOUTONS TOURNANTS :

-Boutons tournants (A) deux positions

pour allumer/éteindre les lumières (0-1)

-Bouton tournant (B) quatre

0 Position OFF moteur

1-2-3 Réglage vitesse de la hotte

K B Z ZHotte filtrante :

Dégager l’entrée moteur. Installer les filtres au

charbon actif, comme le montre la figure à la page 7.

Attention : si la hotte ne dispose pas de filtre au

charbon actif, il est nécessaire de l’acheter

séparément et de le monter avant l’utilisation de

m) Montage cheminées :

Régler les deux cheminées télescopiques (fig.6) en

fonction de la longueur désirée.

Bloquer les deux cheminées en serrant les deux vis

H. Poser avec soin l’ensemble cheminées sur le côté

supérieur de la hotte. Placer la bride K cheminée sur

(fig.6). Tracer les deux trous sur la

paroi, afin de fixer la bride cheminée au mur.

Retirer l’ensemble cheminée, percer et fixer au mur la

bride de support de la cheminée, à l’aide des chevilles

prévues à cet effet. Placer et fixer l’ensemble

cheminée à la hotte (utiliser des vis Z) et à la bride

cheminée (utiliser des vis L), comme le montre la

CONNEXION ÉLECTRIQUE Attention : Les opérations de connexion électrique

doivent être impérativement effectuées par un

installateur qualifié.

L’appareil N’EST PAS MUNI DE FICHE. Tout

d’abord, monter sur le câble une fiche adéquate,

compte tenu de la charge indiquée sur la plaquette

placée à l’intérieur de la hotte et brancher celui-ci à

une prise facilement accessible, conforme aux

En cas de connexion directe au réseau, il est

important de placer - entre l’appareil et le réseau - un

interrupteur bipolaire, dont l’ouverture min. entre les

contacts est de 3mm, compte tenu de la charge et

des normes en vigueur en la matière.

INSTRUCTIONS D'UTILISATION :

ü ENSEMBLE COMMANDES :

Pour une utilisation optimale et efficace de l’appareil, le constructeur recommande de

mettre en service la hotte quelques minutes avant de commencer la cuisson et d’en

prolonger le fonctionnement pendant 15 min. au moins après avoir terminé la cuisson ou,

en tout cas, jusqu’à la disparition totale des vapeurs et odeurs.

Pour mettre la hotte en service, identifier le type de commande de la hotte et suivre les

indications correspondantes : Ø SLIDER : - Touche (A) pour allumer/éteindre les

lumières de la hotte.

- Curseur (B) quatre positions :

1/2/3: Mise en service/réglage de la

1-2-3 Touche mise en service/réglage

de vitesse de la hotte.

Ø AVEC BOUTONS TOURNANTS :

-Boutons tournants (A) deux positions

pour allumer/éteindre les lumières (0-1)

-Bouton tournant (B) quatre

0 Position OFF moteur

1-2-3 Réglage vitesse de la hotte

Touche ON/OFF lumières

0/1 Touche OFF/1 vitesse moteur

2-3-4 Touche réglage vitesse de la hotte

Touche reset Filtres

FONCTIONS EN OPTION :

- ARRET/EXTINCTION AUTOMATIQUES TEMPORISES : En appuyant deux fois sur

l’une des touches vitesse moteur (2-3-4), on active la fonction « Arrêt/extinction

automatiques temporisés », qui éteint les lumières et qui arrête le moteur de la hotte

après 10 min. L’activation de cette fonction est visible par le clignotement de la

LED située au-dessous de la touche pressée.

- AVIS NETTOYAGE FILTRES : Le clignotement simultané des 4 LEDs (programmé

pour s’activer toutes les 100h de fonctionnement), signale à l’utilisateur la nécessité

de nettoyer/remplacer les filtres.

En appuyant sur la touche Reset , il est possible de réactiver le

N.B. Une pression accidentelle sur la touche reset avant le cycle des 100h

de fonctionnement n’a pas pour effet de remettre à zéro la mémoire de

nettoyage des filtres.

Il est recommandé de nettoyer les filtres anti-graisse toutes les 100h de

fonctionnement et de remplacer les filtres au charbon actif toutes les 200h.

NETTOYAGE ET MAINTENANCE :

Avant d’effectuer toute opération de maintenance et/ou de nettoyage, débrancher

Le nettoyage constant assure le bon fonctionnement et une longue durée de vie de

Une grande attention mérite d’être accordée aux filtres anti-graisse et, uniquement pour

les hottes filtrantes, aux filtres au charbon.

N.B. L’accumulation de graisses à l’intérieur des panneaux filtrants nuit au

rendement de la hotte et peut comporter des risques d’incendie.

NETTOYAGE EXTÉRIEUR :

Pour nettoyer la hotte tant à l’extérieur qu’à l’intérieur, utiliser un chiffon humide et un

détergent liquide neutre ; éviter absolument l’emploi de solvants ou de substances

abrasives. Il est conseillé d’utiliser des produits spécifiques et de suivre les instructions

relatives au produit. Le constructeur recommande de nettoyer la hotte, en frottant l’acier

toujours dans le sens de la finition de surface.

NETTOYAGE FILTRES MÉTALLIQUES :

Une attention particulière doit être accordée

également aux panneaux filtrants anti-graisse

métalliques. L’accumulation de graisses à l’intérieur

des panneaux filtrants nuit au rendement de la hotte

et peut comporter des risques d’incendie. Afin d’éviter

tout risque d’incendie, les filtres doivent être nettoyés

au moins une fois par mois ou plus souvent, en cas

d’utilisation particulièrement intense de l’appareil.

Après avoir identifié votre modèle de hotte, ôter un

filtre à la fois, comme le montrent les figures ci-contre.

Laver les filtres avec soin : utiliser un détergent

neutre, à la main ou à la machine. Remonter les filtres

en veillant à ce que le bouton soit tourné vers

l’extérieur de la hotte.

REMPLACEMENT FILTRES AU CHARBON : (Uniquement pour la version hotte filtrante)

Les filtres au charbon ont la particularité de capturer

les odeurs, jusqu’au niveau de saturation des

charbons. Ils ne sont ni lavables ni régénérables ;

c’est pourquoi, le constructeur recommande de les

remplacer au moins une fois tous les six mois ou plus

souvent en cas d’utilisation particulièrement intense

Avant toute manipulation, vérifier que la hotte est

Pour accéder aux filtres au charbon actif, il est

nécessaire de retirer les filtres métalliques (voir ci-

dessus). Après avoir consulté les figures, identifier le

kit filtres au charbon fourni avec la hotte.

En cas de filtre à disque, il suffit de tourner les deux

filtres de 90°, comme le montre la fig. A, et de les

sortir de leur logement.

Dans le cas du filtre à cartouche fixé avec des

ressorts, (fig. B), exercer une pression nécessaire à

vaincre la résistance du ressort et extraire le filtre.

Le filtre à cartouche bloqué par la bride et le

pommeau fileté (fig. C), dévisser le pommeau, retirer

la bride de fixation et extraire le filtre au charbon actif.

Remonter les filtres au charbon et les filtres anti-

graisse métalliques, en suivant les opérations

décrites ci-dessus dans l’ordre inverse.

N.B. uniquement pour les hottes à commande

électronique, remettre à zéro la fonction avis de

nettoyage des filtres, en appuyant sur la touche reset

(remise à zéro) des filtres.

Touche ON/OFF lumières

0/1 Touche OFF/1 vitesse moteur

2-3-4 Touche réglage vitesse de la hotte

Touche reset Filtres

FONCTIONS EN OPTION :

- ARRET/EXTINCTION AUTOMATIQUES TEMPORISES : En appuyant deux fois sur

l’une des touches vitesse moteur (2-3-4), on active la fonction « Arrêt/extinction

automatiques temporisés », qui éteint les lumières et qui arrête le moteur de la hotte

après 10 min. L’activation de cette fonction est visible par le clignotement de la

LED située au-dessous de la touche pressée.

- AVIS NETTOYAGE FILTRES : Le clignotement simultané des 4 LEDs (programmé

pour s’activer toutes les 100h de fonctionnement), signale à l’utilisateur la nécessité

de nettoyer/remplacer les filtres.

En appuyant sur la touche Reset , il est possible de réactiver le

N.B. Une pression accidentelle sur la touche reset avant le cycle des 100h

de fonctionnement n’a pas pour effet de remettre à zéro la mémoire de

nettoyage des filtres.

Il est recommandé de nettoyer les filtres anti-graisse toutes les 100h de

fonctionnement et de remplacer les filtres au charbon actif toutes les 200h.

NETTOYAGE ET MAINTENANCE :

Avant d’effectuer toute opération de maintenance et/ou de nettoyage, débrancher

Le nettoyage constant assure le bon fonctionnement et une longue durée de vie de

Une grande attention mérite d’être accordée aux filtres anti-graisse et, uniquement pour

les hottes filtrantes, aux filtres au charbon.

N.B. L’accumulation de graisses à l’intérieur des panneaux filtrants nuit au

rendement de la hotte et peut comporter des risques d’incendie.

NETTOYAGE EXTÉRIEUR :

Pour nettoyer la hotte tant à l’extérieur qu’à l’intérieur, utiliser un chiffon humide et un

détergent liquide neutre ; éviter absolument l’emploi de solvants ou de substances

abrasives. Il est conseillé d’utiliser des produits spécifiques et de suivre les instructions

relatives au produit. Le constructeur recommande de nettoyer la hotte, en frottant l’acier

toujours dans le sens de la finition de surface.

NETTOYAGE FILTRES MÉTALLIQUES :

Une attention particulière doit être accordée

également aux panneaux filtrants anti-graisse

métalliques. L’accumulation de graisses à l’intérieur

des panneaux filtrants nuit au rendement de la hotte

et peut comporter des risques d’incendie. Afin d’éviter

tout risque d’incendie, les filtres doivent être nettoyés

au moins une fois par mois ou plus souvent, en cas

d’utilisation particulièrement intense de l’appareil.

Après avoir identifié votre modèle de hotte, ôter un

filtre à la fois, comme le montrent les figures ci-contre.

Laver les filtres avec soin : utiliser un détergent

neutre, à la main ou à la machine. Remonter les filtres

en veillant à ce que le bouton soit tourné vers

l’extérieur de la hotte.

REMPLACEMENT FILTRES AU CHARBON : (Uniquement pour la version hotte filtrante)

Les filtres au charbon ont la particularité de capturer

les odeurs, jusqu’au niveau de saturation des

charbons. Ils ne sont ni lavables ni régénérables ;

c’est pourquoi, le constructeur recommande de les

remplacer au moins une fois tous les six mois ou plus

souvent en cas d’utilisation particulièrement intense

Avant toute manipulation, vérifier que la hotte est

Pour accéder aux filtres au charbon actif, il est

nécessaire de retirer les filtres métalliques (voir ci-

dessus). Après avoir consulté les figures, identifier le

kit filtres au charbon fourni avec la hotte.

En cas de filtre à disque, il suffit de tourner les deux

filtres de 90°, comme le montre la fig. A, et de les

sortir de leur logement.

Dans le cas du filtre à cartouche fixé avec des

ressorts, (fig. B), exercer une pression nécessaire à

vaincre la résistance du ressort et extraire le filtre.

Le filtre à cartouche bloqué par la bride et le

pommeau fileté (fig. C), dévisser le pommeau, retirer

la bride de fixation et extraire le filtre au charbon actif.

Remonter les filtres au charbon et les filtres anti-

graisse métalliques, en suivant les opérations

décrites ci-dessus dans l’ordre inverse.

N.B. uniquement pour les hottes à commande

électronique, remettre à zéro la fonction avis de

nettoyage des filtres, en appuyant sur la touche reset

(remise à zéro) des filtres.

Fig.B Fig.C Fig.AREMPLACEMENT DES LAMPES :

Avant d’effectuer toute opération de

maintenance et/ou de nettoyage, débrancher

En fonction des différents modèles, la hotte peut être

dotée de plusieurs types de lampes : à

incandescence, halogènes et au néon.

a) Lampes à incandescence : les lampes avec

culot E14, 40 W de puissance et 230V de

tension. Pour les remplacer, démonter le

plafonnier transparent placé au niveau des

commandes, dévisser la lampe et visser la

b) Lampes halogènes : lampes avec culot G4,

20W de puissance et 12V de tension. Pour

remplacer cette lampe, retirer la bague de

support verre du spot à l’aide d’un tournevis.

Après avoir ôté le verre, retirer la lampe

défectueuse de son logement et monter la

Remonter le verre du spot et le bloquer avec une

c) Lampes au néon Biax : Lampes avec culot G23

11W de puissance. Après avoir ôté le plafonnier,

retirer la lampe biax de son logement/support.

Remonter la lampe, en effectuant les opérations

de démontage ci-dessus dans l’ordre inverse.

d) Lampes au néon : tube néon 15/18W de

puissance. Pour accéder au tube néon, dévisser

les vis de fixation du châssis verre. Effectuer une

rotation de 90° du tube et sortir le néon. Installer

le nouveau tube et remonter le châssis verre.

GARANTIE ET SERVICE APRÈS-VENTE Outre ce mode d’emploi et d’entretien, vous trouverez à l’intérieur de l’emballage de la

hotte aussi le Livret de garantie Smeg. Pour une information complète et exhaustive de

la garantie, nous vous invitons à lire le Livret de garantie Smeg.

En cas de panne, appeler le numéro unique Customer

ou consulter l’annuaire téléphonique du chef-lieu de

province sous la rubrique Smeg et communiquer

• le modèle indiqué à l’intérieur de la hotte (fig.7)

• votre adresse complète

• votre numéro de téléphone

• une indication sur le type de panne

* tarif de 0,14 €/minute à partir du réseau fixe, 0,18€/minute en moyenne à la

réponse et 0,35€/minute à partir du réseau mobile.

e-mail ; servizio.clienti@smeg.it

Fig.7GARANTIE ET SERVICE APRÈS-VENTE Outre ce mode d’emploi et d’entretien, vous trouverez à l’intérieur de l’emballage de la

Livret de garantie Smeg

. Pour une information complète et exhaustive de

la garantie, nous vous invitons à lire le Livret de garantie Smeg.

En cas de panne, appeler le numéro unique Customer

ou consulter l’annuaire téléphonique du chef-lieu de

province sous la rubrique Smeg et communiquer

• le modèle indiqué à l’intérieur de la hotte (fig.7)

• votre adresse complète

• votre numéro de téléphone

• une indication sur le type de panne

* tarif de 0,14 €/minute à partir du réseau fixe, 0,18€/minute en moyenne à la

réponse et 0,35€/minute à partir du réseau mobile.

e-mail ; servizio.clienti@smeg.it
