Description de l’appareil Vue d’ensemble 1 Grilles support de CASSEROLES

3 PLAQUE ÉLECTRIQUE* 4 Voyant fonctionnement des PLAQUE ÉLECTRIQUE* 5 Manettes de commande des PLAQUE ÉLECTRIQUE* 6 Manettes de commande des BRÛLEURS GAZ 7 Bougie d’allumage des BRÛLEURS GAZ*

8 DISPOSITIF DE SÉCURITÉ*

• PLAQUES ÉLECTRIQUES disponibles dans plusieurs diamètres et puissances.

• Voyant de PLAQUE ÉLECTRIQUE* il s’allume dès que la manette n’est plus sur la position éteint.

• BRÛLEURS GAZ ils ont plusieurs dimensions et puissances. Choisissez celui qui correspond le mieux au diamètre de votre casserole.

• Manettes de commande des BRÛLEURS GAZ et de la PLAQUE ÉLECTRIQUE* pour le réglage de la amme ou de la puissance.

• La bougie d’allumage des BRÛLEURS GAZ* permet l’allumage automatique du brûleur sélectionné.

• DISPOSITIF DE SÉCURITÉ* en cas d’extinction accidentelle de la amme, coupez immédiatement l’arrivée du gaz.

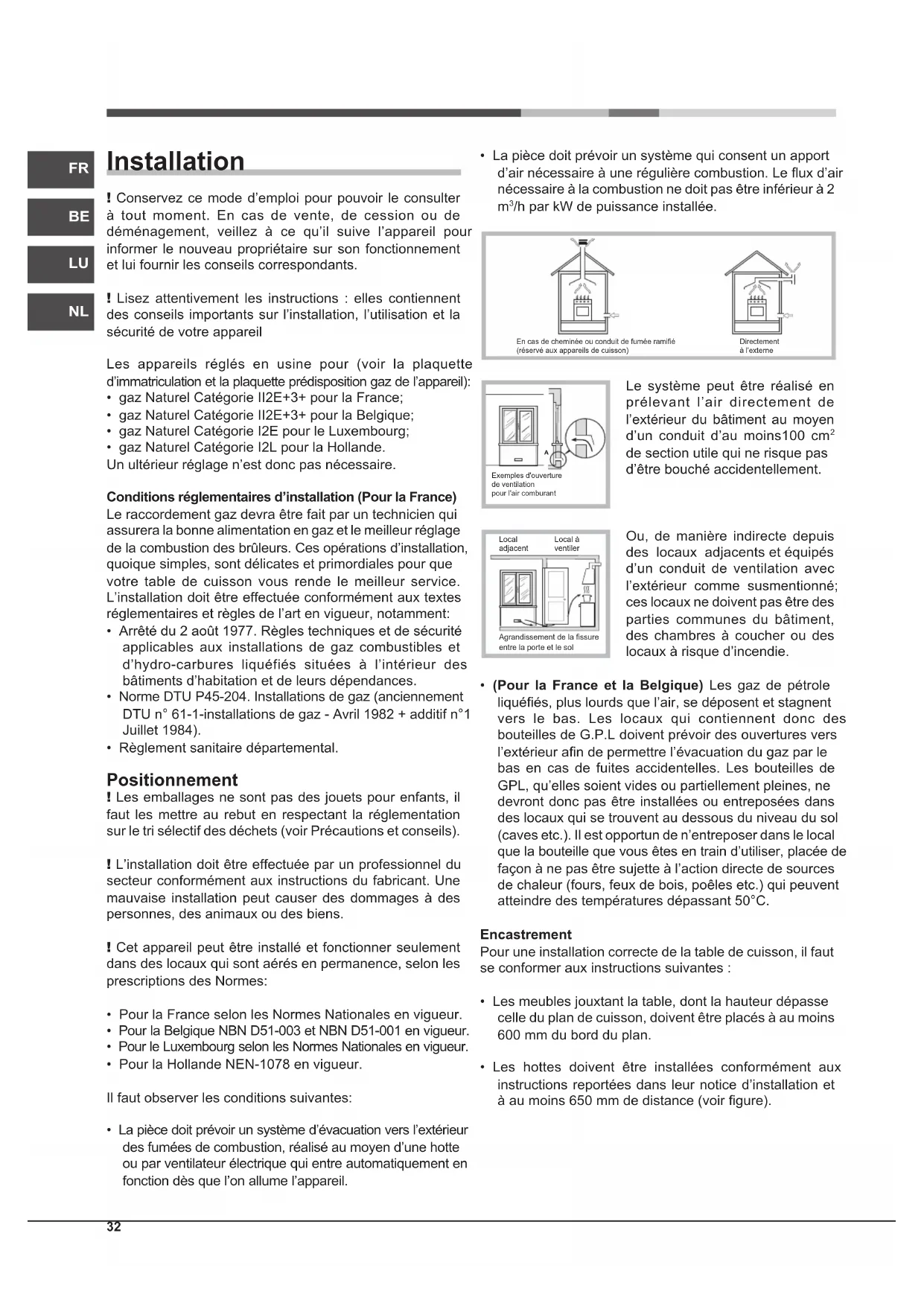

Installation ! Conservez ce mode d’emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu’il suive l’appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants. ! Lisez attentivement les instructions : elles contiennent des conseils importants sur l’installation, l’utilisation et la sécurité de votre appareil Les appareils réglés en usine pour (voir la plaquette d’immatriculation et la plaquette prédisposition gaz de l’appareil):

• gaz Naturel Catégorie II2E+3+ pour la France;

• gaz Naturel Catégorie II2E+3+ pour la Belgique;

• gaz Naturel Catégorie I2E pour le Luxembourg;

• gaz Naturel Catégorie I2L pour la Hollande. Un ultérieur réglage n’est donc pas nécessaire. Conditions réglementaires d’installation (Pour la France) Le raccordement gaz devra être fait par un technicien qui assurera la bonne alimentation en gaz et le meilleur réglage de la combustion des brûleurs. Ces opérations d’installation, quoique simples, sont délicates et primordiales pour que votre table de cuisson vous rende le meilleur service. L’installation doit être effectuée conformément aux textes réglementaires et règles de l’art en vigueur, notamment:

• Arrêté du 2 août 1977. Règles techniques et de sécurité applicables aux installations de gaz combustibles et d’hydro-carbures liquéfiés situées à l’intérieur des bâtiments d’habitation et de leurs dépendances.

• Norme DTU P45-204. Installations de gaz (anciennement DTU n° 61-1-installations de gaz - Avril 1982 + additif n°1 Juillet 1984).

• Règlement sanitaire départemental. Positionnement ! Les emballages ne sont pas des jouets pour enfants, il faut les mettre au rebut en respectant la réglementation sur le tri sélectif des déchets (voir Précautions et conseils). ! L’installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens. ! Cet appareil peut être installé et fonctionner seulement dans des locaux qui sont aérés en permanence, selon les prescriptions des Normes:

• Pour la France selon les Normes Nationales en vigueur.

• Pour la Belgique NBN D51-003 et NBN D51-001 en vigueur.

• Pour le Luxembourg selon les Normes Nationales en vigueur.

• Pour la Hollande NEN-1078 en vigueur. Il faut observer les conditions suivantes:

• La pièce doit prévoir un système d’évacuation vers l’extérieur des fumées de combustion, réalisé au moyen d’une hotte ou par ventilateur électrique qui entre automatiquement en fonction dès que l’on allume l’appareil.

• La pièce doit prévoir un système qui consent un apport d’air nécessaire à une régulière combustion. Le ux d’air nécessaire à la combustion ne doit pas être inférieur à 2

/h par kW de puissance installée. En cas de cheminée ou conduit de fumée ramifié(réservé aux appareils de cuisson)Directementà l'externe Le système peut être réalisé en prélevant l’air directement de l’extérieur du bâtiment au moyen d’un conduit d’au moins100 cm

de section utile qui ne risque pas d’être bouché accidentellement. Ou, de manière indirecte depuis des locaux adjacents et équipés d’un conduit de ventilation avec l’extérieur comme susmentionné; ces locaux ne doivent pas être des parties communes du bâtiment, des chambres à coucher ou des locaux à risque d’incendie.

• (Pour la France et la Belgique) Les gaz de pétrole liquéés, plus lourds que l’air, se déposent et stagnent vers le bas. Les locaux qui contiennent donc des bouteilles de G.P.L doivent prévoir des ouvertures vers l’extérieur an de permettre l’évacuation du gaz par le bas en cas de fuites accidentelles. Les bouteilles de GPL, qu’elles soient vides ou partiellement pleines, ne devront donc pas être installées ou entreposées dans des locaux qui se trouvent au dessous du niveau du sol (caves etc.). Il est opportun de n’entreposer dans le local que la bouteille que vous êtes en train d’utiliser, placée de façon à ne pas être sujette à l’action directe de sources de chaleur (fours, feux de bois, poêles etc.) qui peuvent atteindre des températures dépassant 50°C. Encastrement Pour une installation correcte de la table de cuisson, il faut se conformer aux instructions suivantes :

• Les meubles jouxtant la table, dont la hauteur dépasse celle du plan de cuisson, doivent être placés à au moins 600 mm du bord du plan.

• Les hottes doivent être installées conformément aux instructions reportées dans leur notice d’installation et à au moins 650 mm de distance (voir gure).

Exemples d'ouverturede ventilationpour l'air comburantAgrandissement de la fissureentre la porte et le solLocaladjacentLocal àventilerFR

• Les éléments hauts jouxtant la hotte doivent être placés à au moins 420 mm de distance du plan de travail (voir gure). En cas d’installation de la table de cuisson sous un élément haut, ce dernier devra être monté à au moins 700 mm de distance du plan.

• La découpe du meuble doit avoir les dimensions indiquées par la gure. Des crochets de xation sont prévus pour xer la table sur des plans de 20 à 40 mm d’épaisseur. Pour bien xer la table, utilisez tous les crochets fournis. 555 mm 55 mm 475 mm Schéma de xation des crochets Position du crochet Position du crochet pour top H=20mm pour top H=30mm Devant Position du crochet Derrière pour top H=40mm ! Utilisez tous les crochets compris dans le “sachet accessoires”

• Si la table n’est pas installée au-dessus d’un four à encastrer, il faut monter un panneau d’isolation en bois. Il faut le monter à au moins 20 mm de distance du bord inférieur de la table. 600mm min.420mm min.650mm min. Aération Pour garantir une bonne aération, la cavité d’encastrement doit être dépourvue de paroi arrière. Il est conseillé d’installer le four de manière à ce qu’il repose sur deux cales en bois ou bien sur un plan d’appui continu qui ait une découpe d’au moins 45 x 560 mm (voir gures). 560 mm.45 mm. En cas d’installation au-dessus d’un four encastrable dépourvu de ventilation de refroidissement forcée, il faudra prévoir des prises d’air d’entrée et de sortie pour permettre une bonne aération à l’intérieur du meuble (voir gure). Raccordement électrique Les tables munies d’un cordon d’alimentation tripolaire, sont prévues pour un fonctionnement à courant alternatif à la tension et à la fréquence d’alimentation indiquées sur la plaquette des caractéristiques (placée sous la table de cuisson). Le conducteur de terre du câble est jaune/vert. En cas d’installation au-dessus d’un four à encastrer, la connexion électrique de la table et celle du four doivent être effectuées séparément, pour des questions de sécurité électrique mais aussi pour simplier, au besoin, l’extraction du four. Branchement du câble d’alimentation au réseau électrique Montez sur le câble une prise normalisée adaptée à la charge indiquée sur l’étiquette des caractéristiques. En cas de raccordement direct au réseau, il faut intercaler entre l’appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d’écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le l de terre ne doit pas être interrompu par l’interrupteur). Le câble d’alimentation ne doit atteindre, en aucun point, des températures dépassant de 50°C la température ambiante. ! L’installateur est responsable du bon raccordement électrique de l’appareil et du respect des normes de sécurité. Avant de procéder au branchement, assurez-vous que :

• la prise est bien munie d’une terre conforme à la loi;

• la prise est bien apte à supporter la puissance maximale de l’appareil, indiquée sur la plaquette signalétique;

• la tension d’alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique;34

• la prise est bien compatible avec la che de l’appareil. Si ce n’est pas le cas, remplacez la prise ou la che, n’utilisez ni rallonges ni prises multiples. ! Après installation de l’appareil, le câble électrique et la prise de courant doivent être facilement accessibles ! Le câble ne doit être ni plié ni excessivement écrasé. ! Il doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé (voir Assistance). ! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus. Raccordement gaz

• Pour la France Raccorder l’appareil à la bouteille ou à la canalisation du gaz conformément aux normes en vigueur, uniquement après avoir vérié que l’appareil est bien réglé pour le type de gaz d’alimentation utilisé. Dans le cas contraire, effectuer les opérations décrites au paragraphe “Adaptation aux différents types de gaz”. Pour l’alimentation en gaz liquide, utiliser des régulateurs de pression conformes aux Normes en vigueur. ! Pour un fonctionnement en toute sécurité, pour l’emploi correct de l’énergie et une plus longue durée de vie de l’appareil, vérier si la pression d’alimentation respecte bien les valeurs indiquées dans le tableau 1 “Caractéristiques des brûleurs et des injecteurs”.

• Pour la Belgique - le Luxembourg - la Hollande Raccorder l’appareil à la canalisation du gaz conformément aux normes en vigueur (pour la Belgique NBN D04-002) uniquement après avoir vérié que l’appareil est bien réglé pour le type de gaz d’alimentation utilisé. Dans le cas contraire, (pour la Belgique) effectuer les opérations décrites au paragraphe “Adaptation aux différents types de gaz”. Pour l’alimentation en gaz liquide, utiliser des régulateurs de pression conformes aux Normes en vigueur. Pour relier l’appareil à la canalisation du gaz Naturel, II2E+3+ pour la Belgique, I2E pour le Luxembourg et I2L pour la Hollande, il faut avant tout installer le raccord “R” (disponible sur demande auprès du Service d’Assistance Technique Ariston) avec son étanchéité “G” sur le raccord en forme de “L” situé sur le tuyau de raccordement gaz (voir gure). Le raccord est fourni de letage conique mâle avec pas 1/2 gaz. Le raccordement doit être réalisé au moyen: - ou d’un tuyau rigide (pour la Belgique selon les Normes

- ou d’un tuyau exible en acier inox, sans interruption, et équipé de raccordements letés. En amont de l’appareil il faut installer un robinet d’arrêt du gaz (pour la Belgique marqué A.G.B); il devra être installé de manière à pouvoir facilement le manoeuvrer. Pour le Luxembourg et la Hollande selon les Normes Nationales en vigueur.

Raccordement par tuyau rigide (cuivre ou acier) ! Le raccordement à l’installation de gaz doit être effectué de manière à ce que l’appareil ne subisse aucun type de contrainte. La rampe d’alimentation de l’appareil est munie d’un raccord en “L” orientable dont l’étanchéité est assurée par un joint. S’il vous faut inverser le raccord, vous devez obligatoirement remplacer le joint d’étanchéité (fourni avec l’appareil). Le raccord d’entrée du gaz à l’appareil est leté 1/2 gaz mâle cylindrique. Raccordement par tuyau exible en acier inox, à paroi continue avec raccords letés Le raccord d’entrée du gaz à l’appareil est leté 1/2 gaz mâle cylindrique. La mise en œuvre de ces tuyaux doit être effectuée de façon à ce que, même au maximum de leur extension, ils ne dépassent pas 2000 mm de long. Après raccordement, assurez-vous que le tuyau métallique exible ne touche pas à des parties mobiles et n’est pas écrasé. ! N’utilisez que des tuyaux conformes et des joints d’étanchéité conformes aux textes réglementaires applicables dans le pays. Vérication de l’étanchéité ! Une fois l’installation terminée, vérier l’étanchéité de tous les raccords en utilisant une solution savonneuse et jamais une amme. Adaptation aux différents types de gaz (pour la France et la Belgique) Pour adapter la table à un type de gaz autre que celui pour lequel elle a été prévue (indiqué sur l’étiquette xée sous la table ou sur l’emballage), il faut changer les injecteurs des brûleurs en procédant comme suit :

1. enlevez les grilles du plan de cuisson et sortez les

brûleurs de leur logement.

2. dévissez les injecteurs à l’aide d’une clé à tube de 7 mm

et remplacez-les par les injecteurs adaptés au nouveau type de gaz (voir tableau 1 “Caractéristiques des brûleurs et des injecteurs”).

3. remontez les différentes parties en effectuant les

opérations dans le sens inverse.

4. en n d’opération remplacez la vieille étiquette par celle

correspondant au nouveau gaz utilisé, disponible dans nos Services Après-vente. Remplacement des injecteurs sur le brûleur “deux ammes” indépendantes

1. enlevez les grilles du plan de cuisson et sortez les

brûleurs de leur logement ; Le brûleur est formé de deux parties distinctes (voir gure) ;

2. dévissez les injecteurs à l’aide d’une clef en tube de

7 mm. Le brûleur intérieur a un injecteur, le brûleur extérieur en a deux (de même dimension). Remplacez les injecteurs par d’autres appropriés au nouveau type de gaz (voir tableau 1).

3. remontez les différentes parties en effectuant les

opérations dans le sens inverse.FR

Remplacement des injecteurs du brûleur Triple couronne

1. retirer les grilles et sortir les brûleurs de leurs logements.

Le brûleur est formé de deux parties distinctes (voir gures) ;

2. dévisser les injecteurs à l’aide d’une clé à tube de 7 mm.

Remplacer les injecteurs par d’autres appropriés au nouveau type de gaz (voir tableau 1). Les deux injecteurs sont percés des mêmes trous.

3. remonter les composants dans le sens inverse du

démontage. Réglage de l’air primaire des brûleurs (pour la France et la Belgique) Les brûleurs ne nécessitent d’aucun réglage de l’air primaire.

• Réglage minimum (pour la France e la Belgique)

1. Placez le robinet sur la position de minima;

2. Déposez la manette et tournez

la vis de réglage positionnée à l’intérieur ou sur le côté de la tige du robinet jusqu’à ce que vous obteniez une petite amme régulière;

3. Une fois obtenu le débit minimal souhaité, allumez le

brûleur et tournez brusquement la manette de la position de ralenti à la position d’ouverture maximale et vice versa à plusieurs reprises. Vériez ainsi qu’il n’y ait pas extinction du brûleur.

4. En cas de mauvais fonctionnement du dispositif de

sécurité gaz (thermocouple) équipant certains appareils, quand les brûleurs sont au minima, augmentez leur débit en agissant sur la vis de réglage.

5. Après avoir procédé à ce réglage, reposez les scellés

sur les by-pass en utilisant de la cire ou autre matériau équivalent. ! En cas de gaz liquides, il faut visser à fond la vis de réglage. ! En n d’opération remplacez la vieille étiquette par celle correspondant au nouveau gaz utilisé, disponible dans nos Services Après-vente. ! Si la pression du gaz utilisé est différente (ou variable) par rapport à la pression prévue, il faut installer, sur la tuyauterie d’entrée un régulateur de pression approprié (conformément aux textes réglementaires applicables dans le pays). Raccordements électriques PLAQUETTE SIGNALETIQUE voir plaquette signalétique Cet appareil est conforme aux Directives Communautaires suivantes : - 2006/95/CEE du 12/12/06 (Basse Tension) et modifications successives - 2004/108/CEE du 15/12/04 (Compatibilité Electromagnétique) et modifications successives - 93/68/CEE du 22/07/93 et modifications successives. - 2009/142/CEE du 30/11/09 (Gaz) et modifications successives. - 2012/19/CEE et modifications successives.36

Rapide (R) Rapide Réduit (RR) Semi Rapide (S) Auxiliaire (A) Triple Coronne (TC) Ultra Rapide (UR) Semi-Poissonière (SP) Deux flammes (DCDR Intérieur) Deux flammes (DCDR Extérieur) 2 injecteurs

Brûleur Diamêtre (mm) Puissance thermique

(p.c.s.*) Réduit Puissance thermique

(p.c.s.*) Nominale Injecteur 1/100 (mm) Débit * (g/h)

G25 Puissance thermique

(p.c.s.*) Nominale Débit * (l/h) Caractéristiques des brûleurs et des injecteurs Pour la Hollande Pressions d'alimentation Nominale (mbar) Minimum (mbar) Maximum (mbar)

Rapide (R) Rapide Réduit (RR) Semi Rapide (S) Auxiliaire (A) Triple Coronne (TC) Ultra Rapide (UR) Semi-Poissonière (SP) Doppie Fiamme (DCDR Intérieur) Doppie Fiamme (DCDR Extérieur) 2 injecteurs

110x2 Brûleur Diamêtre (mm) Puissance thermique kW (p.c.s.*) RéduitNominale Injecteur 1/100 (mm)

Rapide (R) Rapide Réduit (RR) Semi Rapide (S) Auxiliaire (A) Triple Coronne (TC) Ultra Rapide (UR) Semi-Poissonière (SP) Doppie Fiamme (DCDR Intérieur) Doppie Fiamme (DCDR Extérieur) 2 injecteurs

110x2 Brûleur Diamêtre (mm) Puissance thermique kW (p.c.s.*) RéduitNominale Injecteur 1/100 (mm)

Mise en marche et utilisation ! La position du brûleur gaz ou de la plaque électrique* correspondante est indiquée sur chaque manette. Brûleurs à gaz Chaque manette permet de régler le brûleur sélectionné comme suit : ● Eteint Maximum Minimum Pour allumer un brûleur, approchez une flamme ou un allume-gaz, appuyez à fond et tournez la manette correspondante dans le sens inverse des aiguilles d’une montre pour sélectionner la position de puissance maximale. Sur les modèles équipés d’un dispositif de sécurité gaz, appuyez pendant au moins 2-3 secondes de suite sur la manette pour permettre au dispositif de se réchauffer. Pour allumer un brûleur sur les modèles équipés de bougie d’allumage, appuyez ensuite à fond sur la manette correspondante et tournez-la dans le sens inverse des aiguilles d’une montre jusqu’à sa position de puissance maximale. ! En cas d’extinction accidentelle des ammes du brûleur, tournez la manette jusqu’à l’arrêt et attendez au moins 1 minute avant de tenter de rallumer. Pour éteindre le brûleur tournez la manette dans le sens des aiguilles d’une montre pour la ramener en face du symbole “●”. Le brûleur à “deux ammes indépendantes”* Ce brûleur à gaz est formé de deux anneaux de amme concentriques pouvant fonctionner ensemble ou séparément. Leur utilisation conjointe à un réglage maximum permet d’obtenir une puissance élevée qui réduit considérablement les temps de cuisson par rapport aux brûleurs traditionnels. Le double anneau de amme permet de plus une distribution plus uniforme de la chaleur sur le fond de la casserole, surtout si vous utilisez les deux brûleurs à leur réglage minimum. Pour une utilisation optimale du foyer double amme, ne réglez jamais, simultanément, la couronne du centre sur sa position minimale et la couronne extérieure sur sa position maximale. Vous pouvez utilisez des casseroles de toute dimension, pour les plus petites n’allumez que le brûleur intérieur. Chaque couronne composant le brûleur “deux ammes indépendantes” a sa propre manette de commande : la manette caractérisée par le symbole contrôle l’anneau extérieur; la manette caractérisée par le symbole contrôle l’anneau intérieur. Pour allumer l’anneau souhaité, appuyez à fond sur la manette correspondante en tournant dans le sens inverse des aiguilles d’une montre jusqu’à la position maximum . Le brûleur est équipé d’un allumage électronique qui est activé automatiquement par pression sur la manette. Le brûleur étant équipé d’un dispositif de sécurité de amme, appuyez pendant au moins 2-3 secondes de suite sur la manette pour permettre au dispositif de se réchauffer. Pour le réglage du brûleur choisi, servez-vous de la manette correspondante, comme suit: ● Eteint Maximum Minimum Pour éteindre le brûleur tournez la manette dans le sens des aiguilles d’une montre pour la ramener en face du symbole “●”). Plaques électriques* Pour procéder au réglage, tournez la manette correspondante dans le sens des aiguilles d’une montre ou dans le sens inverse en choisissant une des 6 positions possibles : Position Plaque normale ou rapide

Poissance intermédiaires

Poissance maximum Toute position de la manette autre que la position “éteint” entraîne l’allumage du voyant de fonctionnement. Conseils pratiques pour l’utilisation des plaques électriques* Pour éviter toute déperdition de chaleur et ne pas endommager la plaque, il est conseillé d’utiliser des casseroles à fond plat n’ayant pas un plus petit diamètre que celui de la plaque. Position

Plaque normale ou rapide Eteint.Cuisson de légumes verts, poissons.Cuisson de pommes de terre (à la vapeur) soupes, pois chiches, haricots.Pour continuer la cuisson de grandes quantités d'aliments, minestrone.Rôtir (moyen).Rôtir (fort).Rissoler ou rejoindre l'ébullition en peu de temps. ! Avant d’utiliser vos plaques de cuisson pour la première fois, faites-les chauffer pendant 4 minutes à leur température maximum sans casserole. Au cours de cette phase initiale, le revêtement protecteur durcit et atteint sa résistance maximum.

• N’existe que sur certains modèles.FR

Conseils pratiques pour l’utilisation des brûleurs Pour obtenir un meilleur rendement, n’oubliez pas :

• d’utiliser des récipients appropriés à chaque brûleur (voir tableau) pour éviter que les ammes ne dépassent de sous les casseroles.

• de toujours utiliser des casseroles à fond plat et avec couvercle.

• de tourner la manette dans la position minimum au moment de l’ébullition. Brûleurs Rapide Réduit (RR)Semi Rapide (S)Auxiliaire (A)Semi Poissonière (SP)Triple Couronne (TC)Ultra-Rapide (UR)Deux Flammes (DCDR intérieur)Deux Flammes (DCDR extérieur)Ø Récipients (cm)24 - 2616 - 2010 - 1416 - 2024 - 2624 - 2610 - 1426 - 28 Casseroles à utiliser sur les tables de cuisson de 75 cm Brûleurs Rapide (R)Rapide Réduit (RR)Semi Rapide (S)Auxiliaire (A)Triple Couronne (TC)Ø Récipients (cm)24 - 2624 - 2616 - 2010 - 1424 - 26 Casseroles à utiliser sur les tables de cuisson de 60 cm ! Sur les modèles munis de grille de réduction, cette dernière ne doit être utilisée que sur le brûleur Deux flammes intérieur (DCDR intérieur), lorsque l’on utilise des récipients de diamètre inférieur à 12 cm. Pour distinguer le type de brûleur reportez-vous aux dessins gurant dans le paragraphe “Caractéristiques des brûleurs et des injecteurs” Quelques conseils pratiques pour mieux utiliser les brûleurs centraux “Demi- Poissonnière”* L’utilisation des deux brûleurs “Demi-poissonnière” de forme oblongue, pouvant tourner de 90°, donne à la table une plus grande exibilité d’emploi. Pour tourner les brûleurs de 90° “Demi-Poissonnière”, procédez comme suit:

• Assurez-vous que les brûleurs sont bien froids.

• Soulevez complètement le brûleur.

• Remontez-le dans son logement suivant la position désirée.

• Assurez-vous que les brûleurs soient correctement positionnés. Les deux brûleurs notamment peuvent être utilisés ensemble ou séparément avec des casseroles de formes ou de dimensions différentes comme suit:

• Double brûleur comme “Poissonnière” pour des récipients ovales (Fig. A).

• Double brûleur pour des poêles grill ou pour des récipients rectangulaires ou carrés ayant au moins 28x28 cm (Fig. B)

• Brûleur simple pour récipients moyens (diam. 16-20 cm) (Fig. C)

• NE JAMAIS utiliser le brûleur double dans la conguration illustrée gure D. Fig. A Fig. B Fig. C Fig. D Précautions et conseils ! Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement. Sécurité générale

• Ce mode d’emploi concerne un appareil à encastrer classe 3.

• Pour bien fonctionner, les appareils à gaz ont besoin d’un apport d’air régulier. Il est important de vérier lors de leur installation, que tous les points indiqués dans le paragraphe relatif à leur “Positionnement” soient respectés.

• Les instructions fournies ne sont applicables qu’aux pays dont les symboles sont reportés dans la notice et sur la plaquette d’immatriculation.

• Cet appareil a été conçu pour un usage familial, de type non professionnel.

• N’existe que sur certains modèles.40

• Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.

• Ne touchez pas à l’appareil si vous êtes pieds nus ou si vous avez les mains ou les pieds mouillés ou humides.

• Cet appareil qui sert à cuire des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d’emploi. Toute autre utilisation (comme par exemple le chauffage d’une pièce) est impropre et donc dangereux. Le fabricant décline toute responsabilité en cas de dommages provoqués par un usage impropre ou erroné.

• Evitez que le cordon d’alimentation d’autres petits électroménagers touche à des parties chaudes du four.

• Les orices ou les fentes d’aération ou d’évacuation de la chaleur ne doivent pas être bouchés

• Contrôlez toujours que les manettes sont bien dans la position “●”/“○” quand l’appareil n’est pas utilisé.

• Ne tirez surtout pas sur le câble pour débrancher la che de la prise de courant.

• N’effectuez aucune opération de nettoyage ou d’entretien sans avoir auparavant débranché la che de la prise de courant.

• En cas de panne, n’essayez en aucun cas d’accéder aux mécanismes internes pour tenter de réparer l’appareil. Contactez le service d’Assistance (voir Assistance).

• Faites attention à ce que les manches des casseroles soient toujours tournés vers l’intérieur de la table de cuisson pour éviter tout risque d’accident.

• N’abaissez pas le couvercle en verre (s’il y en a un) tant que les brûleurs gaz ou la plaque électrique sont chauds.

• Ne laissez pas la plaque électrique allumée sans casserole dessus.

• N’utilisez pas de casseroles instables ou déformées.

• Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant d’utilisation de l’appareil.

• S’assurer que les enfants ne jouent pas avec l’appareil.

• Le dispositif n’est pas destiné à être mis en œuvre par une minuterie externe ou un système de télécommande séparée. Mise au rebut

• Mise au rebut du matériel d’emballage : conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclés.

• La Directive Européenne 2012/19/CEE sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le ux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément an d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement. Le symbole de la ‘‘poubelle barrée’’ est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs pourront coner leur appareil usagé au service de collecte des collectivités locales ou de leurs groupements, ou si la législation nationale le permet, le rendre au revendeur lors de l’achat d’un nouvel appareil similaire. Tous les principaux fabricants d’appareils ménagers travaillent activement dans la création et la gestion de systèmes de collecte et d’enlèvement des appareils usagés. Nettoyage et entretien Mise hors tension Avant toute opération de nettoyage ou d’entretien coupez l’alimentation électrique de l’appareil. Nettoyage de l’appareil ! N’utilisez pas de détergents abrasifs ou corrosifs, tels que détacheurs et dérouilleurs, poudres à récurer et éponges à surface abrasive : ils risquent de rayer irrémédiablement la surface. ! Ne nettoyez jamais l’appareil avec des nettoyeurs vapeur ou haute pression.

• Pour un entretien courant, passez une éponge humide sur la surface et séchez avec du papier essuie-tout.

• Les parties démontables des brûleurs doivent être lavées fréquemment à l’eau chaude avec du détergent en éliminant soigneusement toute incrustation.

• Dans le cas de tables équipées d’allumage automatique, nettoyez fréquemment et soigneusement l’extrémité des dispositifs d’allumage électronique instantané et vériez que les orices de sortie du gaz ne sont pas bouchés.

• Nettoyez les plaques électriques à l’aide d’un chiffon humide et graissez-les avec un peu d’huile quand elles sont encore tièdes.

• Des taches peuvent se former sur l’acier inox si ce dernier reste trop longtemps au contact d’une eau très calcaire ou de détergents agressifs (contenant du phosphore). Il est conseillé de rincer abondamment et d’essuyer après le nettoyage. Mieux vaut essuyer aussitôt tout débordement d’eau. Entretien robinets gaz Il peut arriver qu’au bout d’un certain temps, un robinet se bloque ou tourne difcilement. Il faut alors le remplacer. ! Cette opération doit être effectuée par un technicien agréé par le fabricant.FR

Anomalies et remèdes Il peut arriver que l’appareil ne fonctionne pas ou ne fonctionne pas très bien. Avant d’appeler le service après- vente, voyons ensemble que faire. Vériez avant tout s’il n’y a pas de coupure de gaz ou de courant, et si les robinets du gaz en amont de l’appareil sont bien ouverts. Le brûleur ne s’allume pas ou la amme n’est pas uniforme. Avez-vous contrôlé si :

• les orices de sortie du gaz ne sont pas par hasard bouchés.

• les pièces amovibles composant le brûleur sont bien montées correctement.

• il y a des courants d’air dans les environs du plan de cuisson La flamme s’éteint dans les versions équipées de sécurité de amme. Avez-vous contrôlé si :

• vous avez bien appuyé à fond sur la manette.

• vous avez bien appuyé à fond sur la manette pendant un laps de temps sufsant pour permettre l’activation du dispositif de sécurité.

• les orices de sortie du gaz situés en face du dispositif de sécurité ne sont pas par hasard bouchés. Le brûleur s’éteint quand il est réglé sur la position de minimum. Avez-vous contrôlé si :

• les orices de sortie du gaz ne sont pas par hasard bouchés

• il y a des courants d’air dans les environs du plan de cuisson

• les minima n’ont pas bien été réglés. Les casseroles sont instables. Avez-vous contrôlé si :

• le fond de la casserole est parfaitement plat

• la casserole est bien placée au centre du brûleur

• la position des grilles n’a pas par hasard été inversée.42
