MODE D'EMPLOI EFC950X ELECTROLUX

Notice d'utilisation

o-installateuro-installateur

o-installateuro-installateur

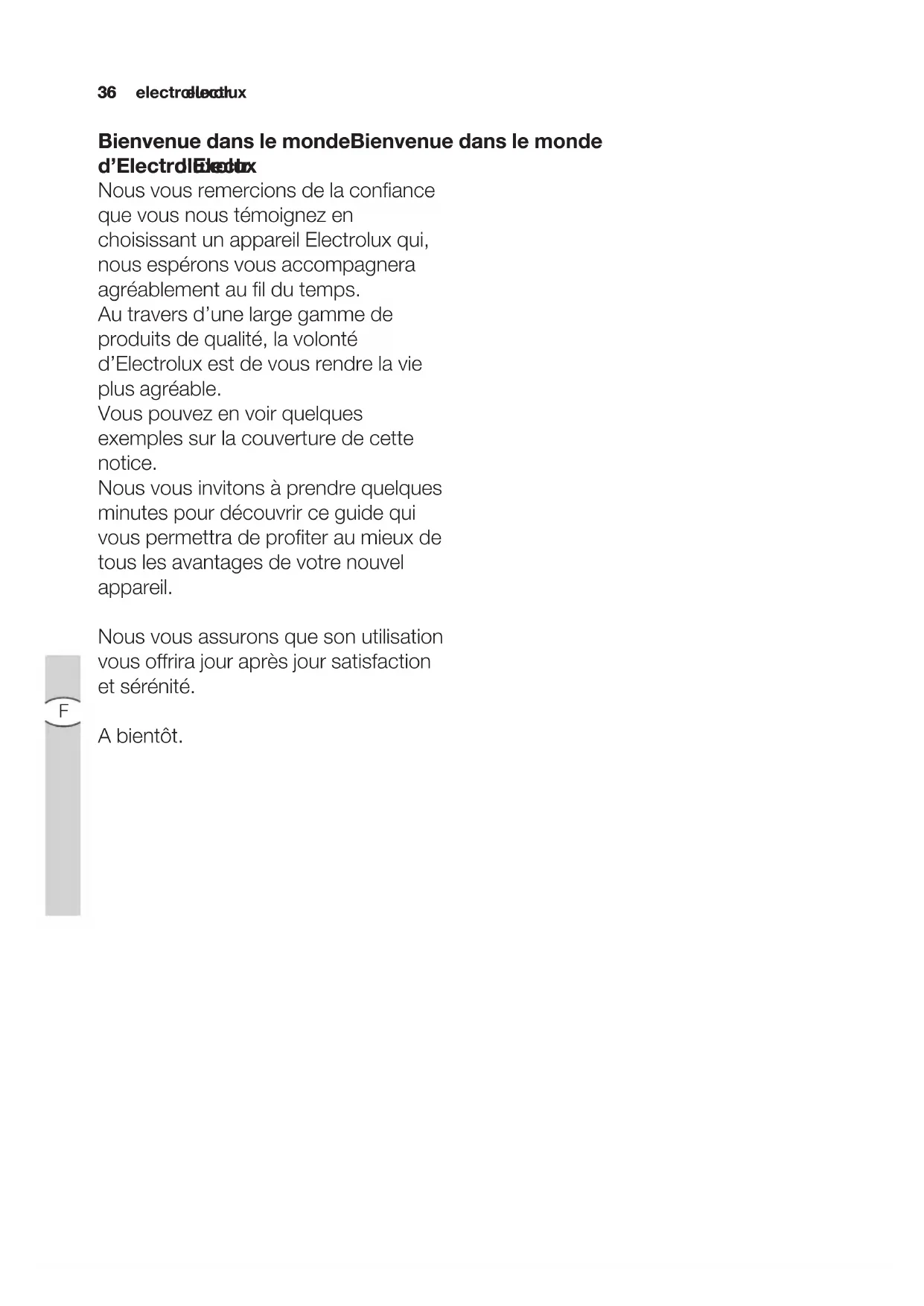

F Bienvenue dans le mondeBienvenue dans le monde

Bienvenue dans le mondeBienvenue dans le monde

Bienvenue dans le monde

Nous vous remercions de la confiance

que vous nous témoignez en

choisissant un appareil Electrolux qui,

nous espérons vous accompagnera

agréablement au fil du temps.

Au travers d’une large gamme de

produits de qualité, la volonté

d’Electrolux est de vous rendre la vie

Vous pouvez en voir quelques

exemples sur la couverture de cette

Nous vous invitons à prendre quelques

minutes pour découvrir ce guide qui

vous permettra de profiter au mieux de

tous les avantages de votre nouvel

Nous vous assurons que son utilisation

vous offrira jour après jour satisfaction

Consignes de sécurité 22

Utilisation de la hotte 25

Accessoires (en option) 30

de fonctionnement 30

Les symboles suivants sont utilisés dans ce manuel d’utilisation:

Informations importantes sur la sécurité personnelle et informations sur

comment éviter de détériorer l’appareil

Informations générales et conseils

Informations sur la protection de l’environnement3838

olux consignes de sécurité

F Cet appareil doit être installé par une personne qualifiée et selon les normes en

• L’appareil n’est pas destiné à une

utilisation par des enfants ou des

personnes à capacités physiques,

sensorielles ou mentales réduites et

sans expérience et connaissance à

moins qu’ils ne soient sous la

supervision ou formés sur l’utilisation

de l’appareil par une personne

responsable de leur sécurité.

• Les enfants doivent être surveillés afin

qu’ils ne jouent pas avec l’appareil.

• Ne jamais utiliser la hotte sans que la

grille ne soit montée correctement!

• La hotte ne doit JAMAIS être utilisée

comme plan pour déposer quelque

chose sauf si cela est expressément

• Quand la hotte est utilisée en même

temps que d’autres appareils à

combustion de gaz ou d’autres

combustibles, le local doit disposer

d’une ventilation suffisante.

• L’air aspiré ne doit jamais être envoyé

dans un conduit utilisé pour

l’évacuation des fumées produites

par des appareils à combustion de

gaz ou d’autres combustibles.

• Il est formellement interdit de faire

flamber les aliments sous la hotte.

• L’utilisation de flammes libres peut

entraîner des dégâts aux filtres et

peut donner lieu à des incendies, il

faut donc les éviter à tout prix.

Consignes de sécuritéConsignes de sécurité

Consignes de sécuritéConsignes de sécurité

Consignes de sécurité

• Le tuyau d’évacuation doit présenter

le même diamètre que celui de

l’ouverture d’évacuation.

Dans le cas où il existe déjà un tuyau

d’évacuation de l’air d’un diamètre de

125 mm dans le mur ou sur le toit, on

pourra utiliser le manchon de

réduction 150/125 mm. Le bruit de

fonctionnement sera un peu plus

Attention ! Le tuyau d’évacuation etAttention ! Le tuyau d’évacuation et

Attention ! Le tuyau d’évacuation etAttention ! Le tuyau d’évacuation et

Attention ! Le tuyau d’évacuation et

les colliers de fixation ne sont pasles colliers de fixation ne sont pas

les colliers de fixation ne sont pasles colliers de fixation ne sont pas

les colliers de fixation ne sont pas

nis et doivent êtrnis et doivent êtr

nis et doivent êtrnis et doivent êtr

e achetés àe achetés à

e achetés àe achetés à

• La distance minimum entre la superfi-

cie de support des récipients sur le

dispositif de cuisson et la partie la

plus basse de la hotte de cuisine ne

doit pas être inférieure à

le cas de cuisinières électriques et

65cm dans le cas de cuisinières à

Si les instructions d’installation du

dispositif de cuisson au gaz spécifient

une plus grande distance, il faut en

• Avant toute opération de nettoyage

ou d’entretien, débrancher la hotte

du circuit électrique en retirant la

prise ou en coupant l’interrupteur

général de l’habitation.electroluxelectrolux

electroluxelectrolux

consignes de sécurité

• La friture d’aliments doit être réalisée

sous contrôle pour éviter que l’huile

surchauffée ne prenne feu.

• En ce qui concerne les mesures

techniques et de sécurité à adopter

pour l’évacuation des fumées, s’en

tenir strictement à ce qui est prévu

dans les règlements des autorités

locales compétentes.

• La hotte doit être régulièrement

nettoyée, aussi bien à l’intérieur qu’à

l’extérieur (AU MOINS UNE FOIS PAR MOIS, respecter néanmoins les

instructions relatives à l’entretien

fournies dans ce manuel).

• La non observation de ces normes

de nettoyage de la hotte et du

changement et nettoyage des filtres

comporte des risques d’incendie.

• Ne pas utiliser ou laisser la hotte sans

que les ampoules soient

correctement placées pour éviter tout

risque de choc électrique.

• La société décline toute

responsabilité pour d’éventuels

inconvénients, dégâts ou incendies

provoqués par l’appareil et dérivés de

la non observation des instructions

reprises dans ce manuel.

Cet appareil porte le symbole du

recyclage conformément à la Directive

Européenne 2002/96/CE concernant

les Déchets d’Équipements Électriques

et Électroniques (DEEE ou WEEE).

En procédant correctement à la mise

au rebut de cet appareil, vous

contribuerez à empêcher toute

conséquence nuisible pour

l’environnement et la santé de

Le symbole présent sur l’appareil

ou sur la documentation qui

l’accompagne indique que ce produit

ne peut en aucun cas être traité

comme déchet ménager. Il doit par

conséquent être remis à un centre de

collecte des déchets chargé du

recyclage des équipements électriques

Pour la mise au rebut, respectez les

normes relatives à l’élimination des

déchets en vigueur dans le pays

Pour obtenir de plus amples détails au

sujet du traitement, de la récupération

et du recyclage de cet appareil, veuillez

vous adresser au bureau compétent de

votre commune, à la société de collecte

des déchets ou directement à votre

F GénéralitésGénéralités

GénéralitésGénéralités

• La hotte est livrée en version évacua-

tion mais peut, grâce à l’emploi de

deux filtres à charbon actif (en

option), être utilisée en version

• Pour cela, il faudra vous procurer les

filtres à charbon actif d’origine (voir

ersion évacuation extérieurersion évacuation extérieur

ersion évacuation extérieurersion évacuation extérieur

ersion évacuation extérieur

• L’air est rejeté à l’air libre par un

conduit raccordé sur le tuyau d’éva-

• Pour obtenir des performances

optimales lors de l’aspiration, le tuyau

d’évacuation doit avoir un diamètre

équivalent à celui de l’ouverture

• Dans le cas où il existe déjà un tuyau

d’évacuation de l’air d’un diamètre de

125 mm dans le mur ou sur le toit, on

pourra utiliser le manchon de réduc-

tion 150/125 mm. Le bruit de fonc-

tionnement sera un peu plus élevé.

• L’air est filtré par deux filtres à char-

bon (en option) et renvoyé dans la

• En version recyclage utilisez les filtres

à charbon actif d’origine (voir Acces-

soires) que vous pourrez vous

procurer en option auprès de votre

• Fixez le déflecteur d’air au moyen des

Aelectrolux electrolux

electrolux utilisation de la hotte

F Utilisation de la hotteUtilisation de la hotte

Utilisation de la hotteUtilisation de la hotte

Utilisation de la hotte

• La hotte est équipée de vitesse réglable. Il est conseillé de mettre en

marche la hotte quelques minutes avant le début de la cuisson et de la

laisser fonctionner env. une quinzaine de minutes après la cuisson afin

d’éliminer toutes les odeurs.

Le bandeau de commandes de la hotte se trouve sur l’avant de l’appareil.

Interrupteur d’éclairage (MARCHE/ARRETInterrupteur d’éclairage (MARCHE/ARRET Interrupteur d’éclairage (MARCHE/ARRETInterrupteur d’éclairage (MARCHE/ARRET Interrupteur d’éclairage (MARCHE/ARRET): Cette touche sert à mettre en

fonctionnement ou à l’arrêt l’éclairage dont est équipée la hotte aspirante.

Interrupteur MARCHE/ARRET vitesse moteuInterrupteur MARCHE/ARRET vitesse moteu

Interrupteur MARCHE/ARRET vitesse moteuInterrupteur MARCHE/ARRET vitesse moteu

Interrupteur MARCHE/ARRET vitesse moteur: sert à mettre en fonctionnement

ou à l’arrêt la sélection de la vitesse sélectionnée.

itesse 1 (MARCHE/ARRETitesse 1 (MARCHE/ARRET

itesse 1 (MARCHE/ARRET): Cette touche sert à mettre en fonctionnement la

1ère vitesse du moteur.

itesse 2 (MARCHE/ARRETitesse 2 (MARCHE/ARRET

itesse 2 (MARCHE/ARRET): Cette touche sert à mettre en fonctionnement la

2ème vitesse du moteur.

itesse 3 (MARCHE/ARRETitesse 3 (MARCHE/ARRET

itesse 3 (MARCHE/ARRET): Cette touche sert à mettre en fonctionnement la

3ème vitesse du moteur

Interrupteur d’éclairageInterrupteur d’éclairage

Interrupteur d’éclairageInterrupteur d’éclairage

Interrupteur d’éclairage

(MARCHE/ARRET)(MARCHE/ARRET)

(MARCHE/ARRET)(MARCHE/ARRET)

Interrupteur du moteurInterrupteur du moteur

Interrupteur du moteurInterrupteur du moteur

Interrupteur du moteur

(MARCHE/ARRET)(MARCHE/ARRET)

eillez à débrancher la hotte du reillez à débrancher la hotte du r

eillez à débrancher la hotte du reillez à débrancher la hotte du r

eillez à débrancher la hotte du r

éseau électrique avant toute intervention suréseau électrique avant toute intervention sur

éseau électrique avant toute intervention suréseau électrique avant toute intervention sur

éseau électrique avant toute intervention sur

celle- ci.celle- ci.

e à graisse métalliquee à graisse métallique

e à graisse métalliquee à graisse métallique

e à graisse métallique

• Le filtre à graisse métallique a pour

but de piéger les particules de

graisse produites durant la cuisson

des aliments et est utilisé aussi bien

durant le fonctionnement en version

évacuation qu’en version recyclage.

Le filtre à graisse métallique doit être

extrait toutes les 4 semaines et lavé

soit à la main, soit dans un lave-

e du filtre du filtr

e du filtre du filtr

e à graisse métal-e à graisse métal-

e à graisse métal-e à graisse métal-

• Actionnez la poignée à ressort et

décrocher le filtre vers le bas.

Nettoyage à la mainNettoyage à la main

Nettoyage à la mainNettoyage à la main

Laissez tremper la cassette du filtre

à graisse métallique durant env. 1

heure dans de l’eau chaude avec un

détergent doux puis rincez à l’eau

chaude. Remettez en place la

cassette soigneusement séchée

Lave-vaisselleLave-vaisselle

Lave-vaisselleLave-vaisselle

Placez la cassette du filtre à graisse

métallique dans le lave-vaisselle.

Vérifiez que la rotation du bras de

lavage du lave vaisselle ne puisse pas

être gêné par le filtre à graisse.

Lavez avec un programme pour

vaisselles très sales et une tempéra-

ture d’au moins 65°C. Recommencez

éventuellement l’opération. Remettez

en place la cassette après séchage.

Il se peut qu’il y ait quelques modifi-

cations de la teinte de la cassette du

filtre à graisse métallique lors du

passage dans le lave-vaisselle,

modifications qui n’ont aucune

influence sur le fonctionnement de la

• Nettoyez l’intérieur du logement de la

cassette avec de l’eau chaude

contenant du détergent (n’employez

jamais de détergents corrosifs ou de

e à charbone à charbon

e à charbone à charbon

• Le filtre à charbon est utilisé lorsque

la hotte est utilisée en version recy-

• Pour cela, il faudra utiliser le filtre à

charbon actif d’origine (voir Accessoi-

Remplacement du filtrRemplacement du filtr

Remplacement du filtrRemplacement du filtr

Remplacement du filtr

e à charbone à charbon

e à charbone à charbon

Le filtre à charbon actif doit

généralement être remplacé tous les

quatre mois (en fonction des

conditions d’utilisation).

Ce filtre ne peut être ni lavé ni

Monter le filtre(s) de façon qu’il(s)

recouvre(nt) le moteur.

Contrôlez que les chevilles

présentes sur le support de

ventilation se trouvent en face des

SS SS S, puis tournez dans le sens

des aiguilles d’une montre jusqu’au

Pour le démontagePour le démontage

Pour le démontagePour le démontage

Pour le démontage, procédez dans

• Lors de la commande d’un filtre de

rechange, veuillez préciser la dési-

gnation du modèle et la référence du

produit. Ces données sont indiquées

sur la plaque signalétique située à

l’intérieur de l’appareil.

• Vous pouvez commander le filtre à

charbon auprès de votre magasin

• Il y a risque d’incendie si vous ne

respectez pas les instructions con-

cernant le nettoyage de l’appareil et

le remplacement ou le nettoyage

• La responsabilité du constructeur ne

peut en aucun cas être engagée

dans le cas d’un endommagement

du moteur ou d’incendie liés à un

entretien négligé ou au non respect

des consignes de sécurité précé-

Remplacement de l´ampoule

d’éclairaged’éclairage

d’éclairaged’éclairage

vant de toucher les ampoules,vant de toucher les ampoules,

vant de toucher les ampoules,vant de toucher les ampoules,

vant de toucher les ampoules,

ez-vous qu’elles soient com-ez-vous qu’elles soient com-

ez-vous qu’elles soient com-ez-vous qu’elles soient com-

ez-vous qu’elles soient com-

plètement rplètement r

plètement rplètement r

• Retirez le filtre à graisse métallique.

• Remplacez l'ampoule défectueuse

par une ampoule du même type.

• Remontez le filtre à graisse

• Si l'ampoule ne s'allume pas, vérifiez

qu'elle est correctement installée

avant d'appeler le Service Après-

• Attention: Débranchez l’appareil

N’introduisez pas d’objets pointus

dans la grille de protection du moteur.

• Nettoyez les parties extérieures avec

N’utilisez jamais de produits abrasifs

ou caustiques, de détergents

corrosifs, de brosses ou de sablons à

• Nettoyez le bandeau de commandes

et la grille du filtre à graisse avec un

chiffon légèrement imbibé d’un

• Nettoyer toutes les parties en

plastique avec un chiffon doux

humidifié avec de l’eau tiède et

• Il est très important de respecter les

intervalles de remplacement du(des)

filtre(s) et de nettoyage. Le non

respect peut entraîner un risque

d’incendie suite à l’accumulation de

graisse dans le filtre.4646

e à charbon Te à charbon T

e à charbon Te à charbon T

En cas d’anomalie de fonctionnemenEn cas d’anomalie de fonctionnemen

En cas d’anomalie de fonctionnemenEn cas d’anomalie de fonctionnemen

En cas d’anomalie de fonctionnemen

SOLUTIONSSOLUTIONS SOLUTIONSSOLUTIONS SOLUTIONS VV VV V

érifiez queérifiez que

érifiez queérifiez que

· il n’y a pas de coupure de courant

· l’interrupteur Marche/Arrêt est

effectivement sur une position

différente que la position "Arrêt".

érifiez queérifiez que

érifiez queérifiez que

· la vitesse moteur sélectionnée est

suffisante pour la quantité de fumée

et de vapeur dégagée.

· La cuisine est suffisamment aérée

pour permettre une prise d’air.

· les filtres à charbon actifs ne sont

pas usagés (hotte en version

· le tuyau et la sortie de la hotte ne

sont pas obstrués (hotte en version

érifiez queérifiez que

érifiez queérifiez que

· il n’y a pas de coupure de courant.

· le dispositif à coupure omnipolaire

ne s’est pas enclenché.

Placez l’interrupteur Marche/Arrêt

Remettez l’interrupteur Marche/

Arrêt sur une position différente que

la position "Arrêt".

SYMPTOMESSYMPTOMES SYMPTOMESSYMPTOMES SYMPTOMES La hotte ne fonctionne pas ...

La hotte a un rendement

La hotte s’est arrêtée au cours

du fonctionnement...electrolux electrolux

electrolux electrolux

Caractéristiques techniquCaractéristiques techniqu

Caractéristiques techniquCaractéristiques techniqu

Caractéristiques techniqu

200 W Moteur: 120 W 120 W Eclairage: 2 x 40 W(E14) 2 x 40 W(E14)

Longueur du câble:Longueur du câble:

Longueur du câble:Longueur du câble:

Longueur du câble: 150 cm 150 cm

Branchement électrique: 220-240 V 220-240 V AccessoirAccessoir

es/Matériel de montagees/Matériel de montage

es/Matériel de montagees/Matériel de montage

es/Matériel de montage

1 structure de support

1 manchon de réduction Ø 150-125 mm

5 chevilles Ø 8 mm (pour les fixations au mur)

5 vis 5x45 (pour les fixations au mur)

2 crochets avec chevilles

2 embouts de tournevis (pour visser les vis avec tête du type TORX).

2 vis 3 x 9 (pour fixer la cheminée)

2 vis 3,5x9,5 (pour fixer le déflecteur)4848

F Branchement électrique

Consignes de sécurité pourConsignes de sécurité pour

Consignes de sécurité pourConsignes de sécurité pour

Consignes de sécurité pour

l’électricienl’électricien

l’électricienl’électricien

La tension électrique doit correspondre

à la tension reportée sur la plaque

signalétique située à l’intérieur de la

hotte. Si une prise est présente,

branchez la hotte dans une prise

murale conforme aux normes en

vigueur et placée dans une zone

accessible. Si aucune prise n’est

présente (raccordement direct au circuit

électrique), ou si la prise ne se trouve

pas dans une zone accessible,

appliquez un disjoncteur normalisé

pour assurer de débrancher

complètement la hotte du circuit

électrique en conditions de catégorie

surtension III, conformément aux

règlementations de montage.

Attention! Attention!

Attention! Attention!

Attention! Avant de rebrancher le circuit

de la hotte à l’alimentation électrique et

d’en vérifier le fonctionnement correct,

contrôlez toujours que le câble

d’alimentation soit monté

Attention! La substitution du câble

d’alimentation doit être effectuée par le

service d’assistance technique autorisé

de façon à prévenir tout risque.electrolux electrolux

electrolux electrolux

Attention!Attention!

Attention! Ne mettez pas l’appareil sous tension tant que son installation n’est pas

complètement terminée.

• Appliquer le gabarit de perçage au mur, tracer les points de fixation, forer (Y).

• Monter deux chevilles avec crochets.

• Accrocher la hotte et niveler avec les vis de réglage placées sur les crochets.

• Enlever le filtre à graisse et tracer 4 points de fixation additionnelle (T-R).

• Enlever la hotte et effectuer les trous (4 x Ø 8 mm).

• Insérer deux chevilles et insérer 2 vis sur les trous supérieurs, ne pas serrer

complètement, elles serviront comme accrochage additionnel.

• Monter le support cheminée le plus adjacent possible du plafond et le fixer avec

les chevilles et les vis.

Attention!Attention!

Attention!Attention!

Attention! Contrôler que le support cheminée est bien centré par rapport à la

hotte en dessous et aligné horizontalement.

• Accrocher de nouveau la hotte au mur.5252

• Fixer la hotte en bas définitivement avec 2 vis.

• Relier une extrémité du tuyau d’évacuation au trou d’évacuation de la hotte,

l’autre extrémité doit être dirige vers l’extérieur.

• Monter le déflecteur avec 2 vis Ø 3,5 x 9,5 mm.

Installation de la cheminéeInstallation de la cheminée

Installation de la cheminéeInstallation de la cheminée

Installation de la cheminée

• Connecter la hotte au réseau électrique.

• Fixer la hotte en haut avec 2 vis Ø 3 x 9 mm.

• Faire glisser la section inférieure de la cheminée sur le côté supérieur de la hotte.
