MODE D'EMPLOI HFR5719EWMG HAIER
Manuel d'utilisation
Réfrigérateur-congélateur
HB16WMAA
HB16WBAA
HB16WSNAA
HEFR3719FWMP
HFR5719EWMP
HFR5719EWMG
HFR5719EWPB
Nous vous remercions d'avoir acheté un produit Haier.
Veuillez dire attentivement ces instructions avant d'utiliser l'appareil. Ces instructions sont des informations utiles vous permettant de很好地 utiliser cet appareil, et vous assurer une installation, une'utilisation et un entretien sécurisés et ajustats.
Veuillez bien garder ce manuel et toujours vous y reférer pour une utilisation sécurisée et ajustée de l'appareil.
Si vous doivent vendre, donner ou abandonner l'appareil pour cause de déménagement, assurez-vous également de laisser ce manuel afin que le prochain utiliser puisse maitriser l'appareil, notamment les règles de sécurité.
Legende
Avertissement- Consignes importantes de sécurité
Renseignements généraux et conseils
Informations sur l'environnement
Mise au rebut
Contribuez à la protection de l'environnement et de la santé humaine. Veuillez mette les emballages au rebut dans les contenants prévus pour leur recyclage. Contribuez à recycler les déchets d'appareils électriques et électroniques. Ne mettez pas au rebut les appareils marqués de ce symbole avec les déchets menagers. Veuillez déposer l'appareil à votre usine de recyclage locale, ou prendre contact avec votre bureau municipal.
AVERTISSEMENT!
Risque de blessure ou d'asphyxie!
Les réfrigerants et les gaz doivent être mis au rebut par des professionnels. Avant toute mise au rebut, assurez-vous que la tuyauterie du système de réfrigération n'est pas endommagée. Débranche l'appareil du secteur. Coupez le cable d'alimentation et mettez l'appareil au rebut. Retirez les plateaux et coffrets ainsi que le verrou de porte et les joints, pour éviter qu'un enfant ou un animal domestique ne reste coincé dans l'appareil.
FR
Sommaire
1- Consignes de sécurité 4
2-Utilisation prévue 8
3- Description du produit 9
4- Panneau de commande 10
5-Utilisation 11
6- Conseils pour economiser de l'énergie. 20
7- Equipement 21
8- Entretien et nettoyage 24
9- Dépannage 27
10- Installation 30
11- Informations techniques 33
12-Service client 34
1- Consignes de sécurité
Avant demettre l'appareil en marchepour la première fois,veuillezlore les consignes de sécurité ci-après :
AVERTISSEMENT!
Avant la première utilisation
Vérifiez que l'appareil n'a subi aucun dommage lié au transport.
Retirez tous les emballages et tenez-les hors de portée des enfants.
Attendez au moins deux heures avant d'installer l'appareil pour une meilleure efficacité du système de réfrigération.
Il faut toujours au moins deux personnes pour la manipulation de l'appareil car il est lourd.
Installation
Placez l'appareil dans un endroit bien ventilé. Laissez un espace d'au moins 20 cm au-dessus et 10 cm autour de l'appareil.
- Ne placez jamais l'appareil dans une zone ou à un endroit humide où il pourrait être éclaboussé par de l'eau. Nettoyez et sechez les éclaboussures d'eau et les taches à l'aide d'un chiffon doux et propre.
- N'installez pas l'appareil en direction des rayons solaires ou à proximé des sources de chaleur (par exemple, les cusinières, chauffe-eau).
- Installez et positionnez l'appareil dans un espace adequat tenant compte de sa taille et son utilisation.
Tenez les ouvertures d'aération de l'appareil ou dans les structures encastrées libres de toute obstruction.
Vérifiez que les informations électriques sur la plaque signalétique sont conformes à l'alimentation électrique. Si ce n'est pas le cas, veuillez contacter un électricien.
L'appareil fonctionne avec une alimentation de 220-240 V CA/50 Hz. Des fluctuations anormales de tension peuvent entrainer un échec de démarrage ou endommager le régulateur de température ou le compresseur, ou l'appareil peut émettre un bruit anormal pendant le fonctionnement. Dans de tels cas, installez un régulateur automatique.
Pour l'alimentation électrique, utilisez une prise avec terre différente facilement accessible. Mettez à la terre cet apparéil.
Uniquement pour le Royaume-Uni: Cet apparéil est équipé d'un cordon d'alimentation avec fiche à 3 fils (mise à la terre), répondant aux normes de la prise à 3 fils (mise à la terre). Ne coupez jamais ou ne démontez jamais le troisième fil (mise à la terre). Une fois l' apparéil installé, la prise doit être accessible.
N'utilisez pas d'adaptateurs multipreses ni de rallonges.
Assurez-vous que le cable d'alimentation n'est pas sous le réfrigerateur. Evitez de marcher sur le cable d'alimentation.
N'endommagez pas le circuit réfrigérant.
AVERTISSEMENT!
Utilisation quotidienne
Cet apparéil peut être utilisé par des enfants âgés d'au minimum 8 ans, ainsi que par des personnes avec des capacités physiques, sensorielles ou mentales réduites ou sans expérience et connaissances, si elles sont supervisées ou ont été formées à l'utilisation sécurisée de l' apparéil et comprendnant les risques y relatifs.
Tenez les enfants de moins de 3 ans hors de portée de l'appareil, sauf s'ils sont en permanence surveillés.
Les enfants ne doivent pas jouer avec l'appareil.
- En cas de fuite de gaz froid ou de tout autre gaz inflammable aux alentours du réfrigérateur, arrêtez la vanne d'alimentation du gaz qui s'échappe, ouvrez les portes et fenêtres et ne débranchez pas ni ne branchez le cable d'alimentation de l'appareil ou de tout autre appareil.
Rassurez-vous que l'appareil estprogrammé pour fonctionner à une plaque de température entre 10 et 43~^ C . L'appareil pourrait ne pas bien fonctionner si vous le faites fonctionnerpendant longtemps à une température en dessous ou au-dessus de la plaque indiquée.
Ne placez pas des objets instables (objets lourds, recipients replis d'eau) au-dessus du réfrigerateur pour éviter tout dommage corporel suite à une chute de l'objet ou un choc électrique cause par le contact avec l'eau.
- Ne tirez pas sur les étagères de la porte. La porte pourrait se pencher, le rayon des bouteilles pourrait sauter ou l'appareil pourrait basculer.
Ouvrez et fermez les portes uniquement à l'aide des poignées. L'espace entre les portes et le placard est très réduit. N'envoyez pas vos mains dans ces endroits pour éviter de coincer vos doigts. Ouvrez ou fermez les portes du réfrigerateur uniquement lorsque les enfants ne se trouvent pas pris du réfrigerateur.
Évitez de ranger ou utiliser des produits inflammables, des explosifs ou des matières corrosives à l'intérieur ou autour de l'appareil.
- Ne conservez pas des médicaments, des bacteries ou des agents chimiques dans le réfrigerateur. Leprésent réfrigerateur est un apparéil électroménager. Il n'est pas recommandé de conserver des matériaux qui nécessent des températures strictes.
- Evitez de conserver des liquides dans des bouteilles ou des cannettes (à l'exception de vins et spiritueux fortement alcoolisés), notamment des boissons gazeuses car elles peuvent explodeer pendant la congélation.
Vérifiez le conditionnement des alimentés si le congélateur devient plus chaud.
1- Consignes de sécurité
AVERTISSEMENT!
Utilisation quotidienne
- Ne programmez pas inutillement le compartmenté réfrigérateur à une température basse. Les températures basses peuvent survenir lorsque les températures haute sont programmesées. Attention : Les bouteilles peuvent se casser.
- Ne touchez pas les alimentents congélés avec des mains mouillées (portez des gants). Surtout, ne mangez pas les sucettes glacées immédiatement après les avoir sorties du congélateur. Vous risquez une congélation de la langue ou la formation d'ampoules suite à la congélation. PREMIERS soins : placez votre langue sous le robinet avec la suturette. Ne la tirez pas de force!
- Ne touchez pas la surface interieure du compartmenting congelateur pendant qu'il est en marche, notamment avec les mains mouillées ; vos mains pourrait se congeler sur la surface.
Débranchez l'appareil en cas de coupure de courant ou avant de le nettoyer. Attendez au moins 5 minutes avant de redémarrer l'appareil car plusieurs redémarrages endommagent le compresseur.
- N'utilisez pas d'appareils électriques de type autre que ceux recommandés par le fabricant, à l'intérieur des compartments de stockage d'aliments de l'appareil.
Utilisez uniquement de l'eau potable avec les modèles équipés d'un distributeur d'eau.
Entretien et nettoyage
Assurez-vous que les enfants sont sous surveillance s'ils se chargeant du nettoyage et de l'entretien.
Débranche l'appareil de l'alimentation électrique avant d'entreprenevre tout entretien. Attendez au moins 5 minutes avant de redémarrer l'appareil car plusieurs redémarrages endommagent le compresseur.
Tenez la fiche et non le cordon pour débrancher l'appareil.
- Ne raclez pas le givre ou la glace à l'aide d'objects tranchants. N'utilise pas de vaporisateurs, d'appareils de chauffage électriques, de seche-cheveux, de nettoyants à vapeur ou toute autre source de chaleur afin d'éviter des dommages sur les parties en plastique.
- N'utilisez pas d'appareils mécaniques ou des moyens autres que ceux recommendés par le fabricant pour accélérer le processus de dégivrage.
Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant, son agent de service ou par des personnes qualifiées similaires afin d'évitér tout risque.
N'essayez pas de réparer, de démonter ou de changer vous-même l'apparéil. En cas de réparation, veuillez contacter notre service clientèle.
AVERTISSEMENT!
Entretien et nettoyage
Dépoussiérrez l'arrière de l'appareil au moins une fois par an afin d'éviter tout risque d'incendie, et pour réduire votre consommation énergétique.
- N'utilisez pas de vaporisateur ou ne rincez pas l'appareil pendant le nettoyage.
N'utilisez pas un pulverisateur d'eau ou nettoyant à vapeur pour nettoyer l'appareil.
Ne nettoyez pas les rayons de congélation en verre avec de l'eau chaude. Le changement soudain de température pourrait briser le verre.
AVERTISSEMENT!
Cet apparéil contient du réfrigérant inflammable ISOBUTANE (R600a). Assurez-vous que le système de réfrigération n'est pas endommagé pendant le transport et l'installation. Une fuite de gaz frigorégène pourrait cause des dommages oculaires ou un incendie. En cas de dommage, tenez-vous hors des sources d'incendie visibles, aéréz correctement l'espace, évitez de brancher ou de débrancher la prise d'alimentation de l' apparéil ou de tout autre apparéil. Informez le service clientèle.
En cas de contact avec les yeux, rincez abondament les yeux avec de l'eau et consultez immédiatement un ophtalmologue.
ATTENTION!
Lorsque vous fermez la porte, le renfort vertical de la porte gauche doit être rabattu vers l'intérieur (1).
Si vous essayez de fermer la porte gauche et la bande verticale de porte n'est pas rabattue (2), Rabattez-la d'abord, sinon elle frappera l'axe de fixation ou la porte droite. Vous constaterez alors des dommages lors du glissement de la porte ou des fuites.
Le renfort vertical de porte dispose d'un fil chauffant. La surface s'échauffera un peu, ce qui est tout à fait normal et n'attecte nullement le fonctionnement du réfrigérateur.
2- Utilisation prévue
2.1 Utilisation prévue
Cet apparéil a été concu pour la réfrigération et la congélation des alimentents. Il est exclusivement destiné à un usage domestique, à l'intérieur et dans un endroit sec. Il n'est pas destiné à un usage commercial ou industririel.
Aucune modification ou alteration de cet apparéil n'est autorisée. Toute'utilisation inadéquate vous expose à des risques et la perte des droits de garantie.
2.2 Accessoires
Vérifiez les accessoires et la documentation suivant cette liste (Fig. 2.2):
2.2
Bac à glaçons
Plateau a oeufs
3 entretoises
Étiquette énergétique
Carte de garantie
Manuel de l'utilisateur
Remarque: Différences
En raison des modifications techniques et des divers modèles, certaines illustrations de ce manuel peuvent être différentes de votre modèle.

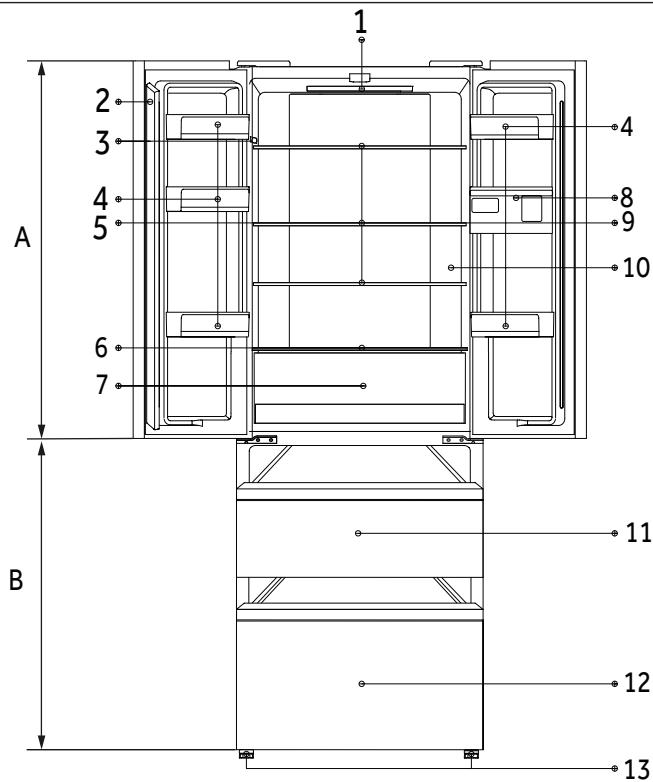

Images des apparêls (Fig. 3)
3
A: Compartiment réfrigérateur
1 Lampe d'éclairage du réfrigérateur en LED
2 Poutre deporte
3 Plaque signalétique
4 Casier de porte
5 Étagère en verre
6 Couvercle en verre de My Zone
7 Tiroir My Zone
8 Réservoir d'eau
9 Distributeur d'eau

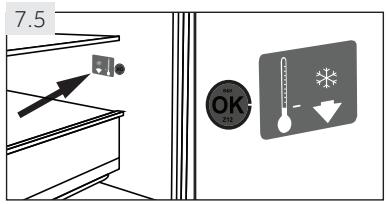

10 Indicateur de température O.K. (en option)
B: Compartiment congélateur
11 Tiroir de stockage de la partie supérieure du congelateur
12 Tiroir de stockage de la partie inférieure du congélateur
13 Pieds ajustables

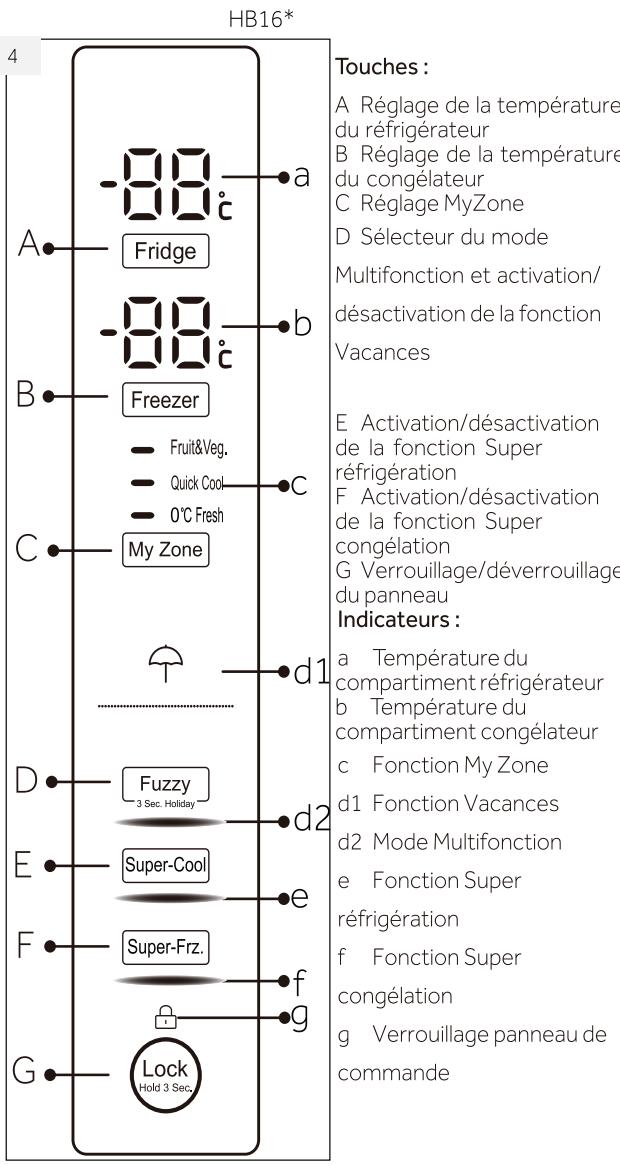

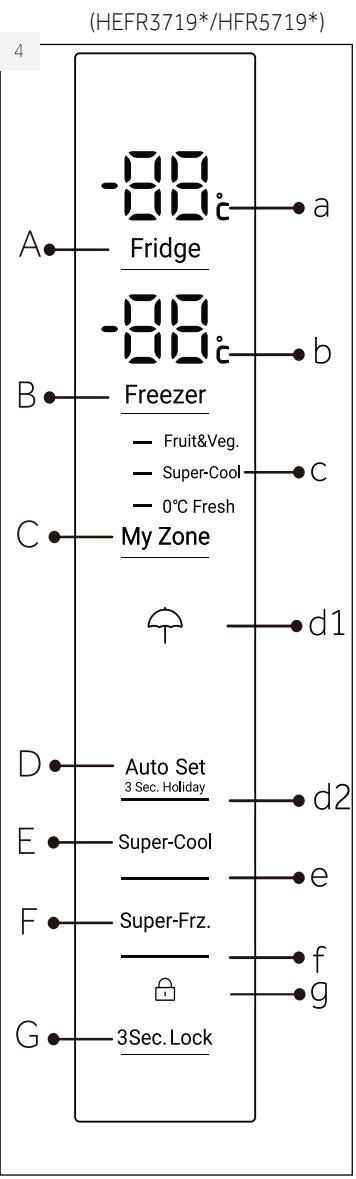

Panneau de commande (Fig. 4)
Touches :
D Verrouillage/ déverrouillage du panneau (HEFR3719/HFR5719)
Indicateurs :
d2 Mode autoréglage (HEFR3719*/HFR5719*)
5.1 Avant la première utilisation
Retireez tous les emballages et tenez-les hors de portée des enfants, puis mettez-les au rebut dans le respect de l'environnement.
Nettoyez l'intérieur et l'extérieur de l'appareil avec de l'eau et un détergent doux avant de garder les alimentés à l'intérieur.
- Une fois l'appareil bien positionné et nettoyé, attendeez au minimum 2 heures avant de le brancher à une source d'alimentation. Voir la Section INSTALLATION.
- Pré-refrigéréz les compartments à fortes températures avant de charger les alimentents. La fonction Super congélation permet de refroidirrapidement le组成部分 congélateur.
- Les températures du réfrigérateur et du congélateur sont automatiquement régliées à 5^ et -18 °C respectivement. Ces derniers sont les régles recommends. Au besoin, vous pouvez modifier les températures manuellement. Reportez-vous au MODE RÉGLAGE MANUEL
Les boutons sur le panneau de commande sont des touches de détction qui répondent une fois que vous les effleurez avec le doigt.
5.3 Mise en marche / arrêt de l'appareil
L'appareil se met en marche une fois qu'on le branche à l'alimentation électrique.
Lorsque vous mettez l'appareil en marche pour la première fois, les températures actuelles du réfrigerateur et du congélateur (« a » et « b ») s'affichent à l'écran. L'affichage clignote. Il s'estint 30 secondes après la fermeture des portes. Le panneau de verrouillage est peut-être actif.
Remarque: PréRéglages
L'appareil et regle à la température recommandée de 5^ (réfrigérateur) et -18 °C (congélateur). Sous une température ambiente normale, nul besoin de régler la température.
Le mode de préRéglage du compartment My Zone est 0^ .
- Une fois que l'appareil est mis en marche et débranché de l'alimentation électrique principale, il faut 12 heures pour que les bonnes températures soient atteintes.
Videz l'appareil avant de l'arrêter. Pour arrêter l'appareil, débranchez sa prise de l'alimentation électrique.
5.4 Mode Veille
L'écran d'affichage s'eteint automatiquement 30 secondes après la pression d'une touche. L'écran se verrouille automatiquement. Il se rallume automatiquement lorsque vous appuyez sur une touche ou lorsque vous ouvre la porte/le tiroir.
5.5 Verrouillage/Déverrouillage du panneau
Remarque : Verrouillage du panneau
Pour éviter toute activation, le panneau de commande se verrouille automatiquement si aucune touche n'est appuyée pendant 30 secondes Pour tout réglage, le panneau de commande doit être déverrouillé
- Appuyez sur la touche « G » pendant 3 secondes pour verrouiller toutes les touches du panneau et éviter toute activation (Fig. 5.5). L'indicateur correspondant « d » s'affiche à l'écran
Pour déverrouiller le panneau de commande, appuyez une seconde fois sur cette touche
5.6 Alarme d'ouverture de la porte
Lorsqu'une des portes du réfrigerateur reste ouverte pendant plus de 3 minute, l'alarme d'ouverture de la porte résonne. Vous pouvez arreter l'alarme en fermant la porte. Si la porte reste ouverte pendant plus de 7 minutes, la lumière à l'intérieur du compartment et du panneau de commande s'éteint automatiquement
5.7 Sélection du mode de fonction
Vos pourrez avoir besoin de programmeur une des deux fonctions suivantes sur l'appareil
5.7.1 Mode Multifonction
Si vous n'avez pas de besoin précis, nous vous recommandons d'utiliser le mode Multifonction Sous le mode Multifonction l'appareil peut automatiquement regler la temperature selon la temperature ambiente et le changement de temperature a l'intérieur de l'appareil. Cette fonction est totalement libre
- Déverrouillez le panneau en appuyant sur la touche « F » s'il est verrouillé (Fig. 5.5)
- Appuyez sur la touche « D » (Multifonction) (Fig. 5.7.1-1)
- L'indicateur « d2 » s'allume et la fonction est activée (Fig. 5.7.1-2)
En repétant les étapes précédentes ou en selec tionnant une autre fonction, la fonction susmen-tionnée peut être désactivée à nouveau
(HEFR3719/HFR5719)
5.7.2 Modereglagemanuel
Si vous voulez régler la température de l'appareil manuellement pour garder un aliment en particulier, vous pouvez régler la température à l'aide de la touche de réglage de température
Remarque: Conflit avec d'autres fonctions
La température ne peut être régée si une autre fonction (Super réfrigeration, Super congélation, Vacances ou Multifonction) est activée ou si l'affichage est verrouillé. L'indicateur correspondant clignote en émettant un son.
HB16*
(HEFR3719/HFR5719)

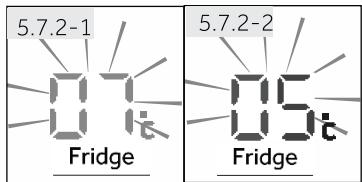

5.7.2.1 Réglage de la température du réfrigerateur
- Déverrouillez le panneau en appuyant sur la touche « F » s'il est verrouillé (Fig. 5.5).
- Appuyez sur la touche « A » (Réfrigerateur) pour sélectionner le compartment réfrigerateur. La température réelle du compartment congelateur s'affiche (Fig. 5.7.2-1).
- Appuyez successivement sur la touche « A » (réfrigerateur) jusqu'à ce que la valeur de température souhaïette clignote (Fig. 5.7.2-2). Un signal retentira à chaque fois que vous appuyez sur une touche. La température augmente par séquences de 1^ d'un minimum de 1^ à un niveau maximum de 9^ . La température maximale dans le réfrigerateur est de 5^ . Les températures les plus froides signalent une consommation d'énergie inutile.
- Appuyez sur n'importe qu'elle touche à l'exception de la touche « A » (réfrigerateur) pour confirmer, sinon le réglage se confirme automatiquement après 5 secondes. La température affichée cette de clignoter.
HB16*
(HEFR3719/HFR5719)
5.7.2.2 Réglage de la température du congélateur
- Déverrouillez le panneau en appuyant sur la touche « F » s'il est verrouillé (Fig. 5.5).
- Appuyez sur la touche « B » (congélateur) pour sélectionner le compartmenting congélateur. La température réelle du compartmenting congélateur s'affiche (Fig. 5.7.2-3).
- Appuyez successivement sur la touche « B » (con-gélateur) jusqu'à ce que la valeur de température souhaitiée clignote (Fig. 5.7.2-4). Un signal sera émis à chaque fois que vous appuyez sur une touche. La température augmente par séquences de 1^ de -15^ à -24^ . La température maximale dans le congelateur est de -18^ . Les températures les plus froides signalent une consommation d'énergie inutile.
- Appuyez sur n'importe qu'elle touche à l'exception de la touche « B » (congélateur) pour confirmer, si non le réglage se confirme automatiquement après 5 secondes. La température affichée cette de clignoter.
Remarque: Influence sur les températures
Les températures interieures sont influencées par les facteurs suivants :
La température ambiente
La quantité d'aliments conservés
La fréquence d'ouverture de la porte
L'installation de l'appareil
5.8 Fonction Super réfrigération
Activez la fonction Super réfrigeration si vous voulez conserver une plus grande quantité d'aliments (par exemple après les achats). La fonction Super réfri-gération accélère la réfrigération des alimentés frais et aide à protéger les alimentés déjà conservés de la cha-leur. Lorsque la fonction commence, la temperature est presque 1^
- Déverrouillez le panneau en appuyant sur la touche «F» s'il est verrouillé (Fig. 5.5)
- Appuyez sur la touche « E » (Super réfrigération) (Fig. 5.8.1)
- L'indicateur « e » s'allume et la fonction est activée (Fig. 5.8.2)
En repétant les étapes précédentes ou en scélectionnant une autre fonction, la fonction susmentionnée peut être désactivée à nouveau
HB16*
HEFR3719*
Remarque: Désactivation automatique
Cette fonction sera automatiquement désactivée si la fonction a été interrompu pen-dant plus de 4 heures.
5.9 Fonction Super congélation
Les alimentés frais doivent se congefer à fond le plusrapidementpossible.Cecipermet de préserver au mieux les valeurs nutritives, l'apparce et le goût des alimentés. La fonction Supercongélation accélère lacongélation d'aliments frais et aide à protéger les alimentés déjà conservés de la chaleur.Si vous foulez congefer une grande quantité d'aliments en une fois, il est recommends de régler la fonction Supercongélation 24h à l'avance avant d'utiliser lorsque la fonction commence,la température est inférieure à-24°C.
- Déverrouillez le panneau en appuyant sur la touche « F » s'il est verrouillé (Fig. 5.5).
- Appuyez sur la touche « F » (Super congélation) (Fig. 5.9.-1).
- L'indicateur « f » s'allume et la fonction est activée (Fig. 5.9.2).
En repétant les étapes précédentes ou en scélectionnant une autre fonction, la fonction susmentionnée peut être désactivée à nouveau.
HB16*
HEFR3719*
Remarque: Désactivation automatique
La fonction Super congélation se désactive automatiquement après 50 heures. L'ap-pareil fonctionne ensuite à la températe préalablement réglee.
HB16*
(HEFR3719*/HFR5719*)
5.10 Fonction Vacances
Cette fonction permet de régler la température du réfrigerateur de manière permanente à 17^ .
Cela vous permet de garder la porte du réfrigerateur vide fermée sans oedur ni moisissure pendant votre longue absence (par exemple pendant les vacances). Vous étés libre de régler la température du congêatour.
- Déverrouillez le panneau en appuyant sur la touche « F » s'il est verrouillé (Fig. 5.5).
- Appuyez sur la touche « D » pendant 3 secondes Fig. 5.10). L'indicateur « d1 » s'al-lume et la fonction est activée.
En repétant les étapes précédentes ou en scélectionnant une autre fonction, la fonction susmentionnée peut être désactivée à nouveau.
AVERTISSEMENT!En mode Vacances, le réglage des iconônes "Fruit&Veg,
Quick cool, 0^ fresh" dans Myzone est désactivé et la température de Myzone ne peut être réglée. Le compartment réfrigerateur et Myzone s'affichent dans le réglage précédent une fois que vous quittez le mode vacances.
5.11 Tiroir My Zone
Le compartment de congélation est équipé d'un tiroir My Zone (Fig. 5.11). Les fonctions ci-après sont disponibles:
5.11.1 Fonction Fruits et légumes.
Cette fonction est adaptée pour la conservation de fruits et de légumes frais.
Remarque : Fonction Fruits et légumes
Les fruits sensibles comme l'ananas, l'avocat, la banane et les raisins, ainsi que les légumes comme la pomme, l'aubergine, le haricot, le concombre, la courgette et les tomates, ou encore le formage ne doit pas être conservés dans le tiroir My Zone.
5.11.2 Fonction 0^ Fresh
Cette fonction permet de régler la température dans le tiroir MyZone à 0^ . Cette fonction est appropriée pour la conservation de produits frais tels que la viande ou les dénées instantanées. La plupart des alimentés conservent leur fraîcheur à 0^ , sans être pour autant congelés
Remarque : Fonction 0^ Fresh
En raison de la variation de teneur en eau des viandes,les viandes qui moisissant rapidement sont congelées à une tempéature inférieure à 0^ .Ainsi,coupez immédiatement la viande à conserver et gardez la dans le rayon My Zone à une tempéture inférieure à 0^
5.11.3 Q-Cool/S-Cool (Réfrigération rapide)
Cette fonction permet de refroidir rapidement des boissons en cannette. La température dans le compartment MyZone est réalisée à +2 °C.
Remarque: Tiroir MyZone
L'une des trois fonctions du compartment MyZone doit toujours être activée.
Pour réduire la température du compartment réfrigerateur, utilisez la fonction Q-Cool. Pour l'augmenter, utilisez la fonction Fruits et légumes.
(HEFR3719/HFR5719)
5.11.4 Sélection d'une fonction pour le compartiment MyZone
- Déverrouillez le panneau en appuyant sur la touche « G » s'il est verrouillé (Fig. 5.5).
- Appuyez successivement sur la touche « C » (MyZone) jusqu'à ce que la fonction « c » souhaitatione clignote (Fig. 5.11.4).
- Au bout de quelques secondes, l'indicateur « c » brille de maniere permanente et le réglage est confirmé.
5.12 Distributeur d'eau
Vous pouvez recueillir de I'eau potable froide grace au distributeur d'eau.
Nettoyez le réservoir d'eau avant la première utilisation (Voir ENTRETIEN ET NETTOYAGE)
5.12.1 Remplissage du réservoir du distributeur d'eau
AVERTISSEMENT!
Utilisez uniquement de l'eau potable.
- Assurez-vous que le réservoir d'eau est correctement inséré (Voir APPAREIL)
- Faites tourner et soulevez le couvercle arrondi (A) et replisssez le réservoir d'eau avec de l'eau potable froide (Fig. 5.11.1)
- Remplissez de l'eau uniquement jusqu'à la marque (1,8 l); car elle pourrait déborder à l'ouverture et à la fermeture de la porte.
- Fermez le couvercle arrondi jusqu'à ce qu'il s'emboîte parfaitement.
Remarque : Distributeur d'eau
Éliminez l'eau résiduelle et nettoyez le réservoir d'eau avant de le replir.
Si vous n'aurez pas besoin d'eau pendant une longue période, veuillez vider le réservoir d'eau et le remettre en place nettoyé.
the cleaned tank. En outre, le couvercle (C) sur le réservoir d'eau (Fig. 5.12.1) per met d'économiser de l'énergie. Au cas ou vous n'aurez pas besoin d'eau provenant du distributeur d'eau pendant une longue période, veuillez toute fois installer le couvercle pour une(Meilleure isolation et pour économiser de l'énergie.
- Placez un verre sous la sortie d'eau.
- Poussez légèrement le levier du distributeur d'eau (Fig. 5.12.2). Pour éviter les éclaboussures, assurez-vous que le verre est au même niveau que le distributeur.
- Retirez l'eau du plateau (B) à temps, autrement elle pourrait se déverser lors de l'ouverture et de la fermeture de la porte.
5.12.2
5.13 Consels sur la conservation des alimentés frais
5.13.1 Conservation dans le compartment réfrigérateur
Maintenez votre réfrigérateur à une températe inférieure à 5^
Les alimentes chauds doivent etre refroidis à la tempéature ambiente avant de les conserver dans l'appareil.
- Les alimentés à conserver dans le réfrigérateur doivent être lavés et séchés avant de les conserver.
Les alimentés à conserver doivent être bien couverts pour éviter les odeurs ou une altération du goût.
Ne conservez pas de grandes quantités d'aliments. Laissez de l'espace entre les alimentents pour permettre à l'air froid de circuler entre eux, pour une meilleure réfrigération et homogène.
Les alimentes consommés tous les jours peuvent etre conserves a I'avant du rayon.
Laissez un espace entre les alimentes et les parois internes, pour que l'air y circule. Surtout, ne conservez pas d'aliments pres des parois arrriere : les alimentes peuvent congefer et s'y coller. Evitez un contact direct entre les alimentents (notamment les alimentents huileux et acides) et la paroi interne, car les alimentents huileux/acides peuvent l'éroder. Nettoyez l'huile/les acides qui sont sur les alimentents.
- Les alimentés congélés peuvent se décongeler doucement dans le compartment réfrigérateur. Ceci permet d'économiser l'énergie.
Le processus de vieillissement des fruits et des legumes tels que la courgette, le melon, la papaye, la banane, l'ananas, etc.; peut accelerer dans le réfrigérateur. Par conséquent, il est recommendé de les conserver dans le réfrigérateur. Cependant, le mûrissement des alimentés complètement verts peut être retardé pendant un certain temps. Les oignons, l'ail, le gingembre, et autres legumes à racine se conservent à une température ambiente.
Les odeurs désagreables à l'intérieur du réfrigérateur signalent que quelque chose s'est versé et qu'il faut nettoyer. Voir ENTRETIEN ET NETTOYAGE.

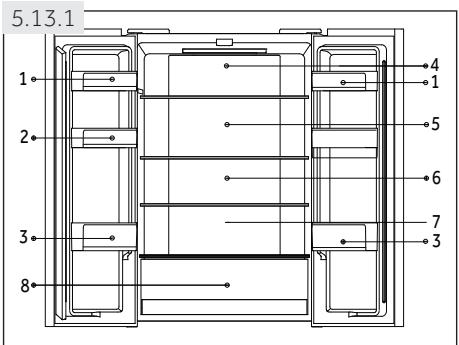

Les alimentés différents doivent se conserver dans des rayons différents en fonction de leurs caractéristiques (Fig. 5.13.1).
1 Beurre, fromage, oeufs, épices, etc.
2 CEufs, conserves, épices, etc.
3 Boissons, alimentés en conserve.
4 Aliments marinés, conserves, etc.
5 Produits à base de viande, en-cas, etc.
6/7 Pâtes alimentaires, lait, tofu, produits liatiers, etc.
8 Tiroir My Zone: Fruits, legumes, salute (Fruits et legumes), boissons en canettes (Q-Cool), alimentents crus et frais (0^) Fresh)
5.13.2 Conservation dans le compartment Congélateur
Régliez la température de congélation à -18°C.
24 heures avant la congélation, réglez la fonction Super congélation; pour de petites quantités d'aliments 4 à 6 heures sont suffisantes.
- Les alimentés chauds doivent être refroidis à la température ambiente avant de les conserver dans le conGPLateur.
Les alimentés découvertes en petits morceaux se congèlient plus rapidement et se dégivrent aussi facilement pour la cuisson. Le poids recommandé pour chaque portion est moins de 2,5kg.
Il vaut moins conditionner les alimentes avant de les conserver dans le congélateur. L'extérieur du conditionnement doit etre sec pour eviter que les sacs ne se collent les uns contre les autres. Le matériel de conditionnement doit etre sans odeur, hermetique, et non toxique.
Pour éviter de dépasser le temps de conservation, veuillez inscrite la date de condensation, l'heure et le nom de l'aliment sur l'emballage en fonction des temps de conservation des différents alimentés.
AVERTISSEMENT: Les acides, les alcalis, le sel, etc. peuvent éroder la surface interieure du congelateur. Ne place pas les alimentents contenant ces substances (par exemple les poissons d'eau profonde) directement sur les surfaces interieures. L'eau salée dans le congelateur doit immédiatement être nettoyée.
Évitez de dépasser la durée recommandée par le fabricant pour la conservation des aliments. Ne sortez que la quantité d'aliments nécessaire du congélateur.
- Consommez rapidement les alimentés décongelés. Les alimentés décongelés ne doivent pas être recongelés, à moins qu'ils ne soient cuits au préalable, au risque de devenir incomestibles.
- Ne gardez pas une trop grande quantité d'aliments dans le congélateur. Vérifiez la capacité de congélation du congélateur - voir DONNÉES TECHNIQUES ou les données de la plaque signalétique.
- Les alimentés peuvent être conservées dans le congélateur à une température d'au moins -18 °C pour une durée de 2 à 12 mois selon ses propriétés (ex : la vande : 3-12 mois, les léqumes : 6-12 mois)
Lorsque vous congelez des alimentés frais, évitez de lesmettre contre des alimentés déjà congelés. Risque de décongélation!
5.13.3 Suivez les instructions suivantes pendant la conservation des aliments commerciaux congeles :
Suivez toujours les instructions des fabricants concernant le temps de conservation de ces alimentes. Ne dépassez pas ces déliés!
- Faites en sorte que le temps entre l'achat et la conservation soit le plus court possible pour préserver la qualité de l'aliment.
- Achetez les alimentés surgelés qui peuvent se conserver à une température de -18^ ou moins.
Évitez d'acheter des alimentés qui ont du givre ou de la glace sur l'emballage - cela indique que ces alimentés ont eté partiellement décongelés puis recongelés à un moment donné - la montée de température affecte la qualité des alimentés.
Conseils pour économiser de l'énergie
Assurez-vous que l'appareil est suffisamment ventilé (Voir INSTALLATION).
N'installez pas l'appareil en direction des rayons solaires ou a proximé des sources de chaleur (par exemple, les cuisinières, chauffe-eau).
Évitez de faire fonctionner l'appareil à une température inutillement BASSE. La consommation énergétique augmente lorsque l'appareil fonctionne à des températures basses.
Les fonctions telles que SUPER CONGÉLATION consommment plus d'énergie.
Laissez les aliments refroidir avant de lesmettre dans l'appareil.
Ouivre la porte de l'appareil le moins possible et le plus brièvement possible.
Ne replissez pas l'appareil pour ne pas obstruer le flux d'air.
Évitez que l'air n'entre dans les aliments embalrés.
- Maintenez toujours les joints de porte propres pour que la porte se ferme correctement.
Dégivrez les alimentés congelez dans le compartment de congélation.
La configuration la moins énergivore nécessite que les tiroirs, les boîtes de rangement et les clayettes soient positionnés dans le produit comme à l'etat frais d'usine, et que les alimentés soient placés sans bloquer la sortie d'air du conduit
Remplacement des lampes LED
Source lumineuse remplaçable (LED uniquement) par un professionnel
Ce produit contient une source lumineuse de classe d'efficacité énergé tique G.
| Compartment | Classe d'efficacité énergétique | Modèle |
| Réfrigérateur | G | HB16WMAA HB16WBAA HB16WSNAA HEFR3719FWMP HFR5719EWMP HFR5719EWPB HFR5719EWMG |
Remarque : Différences en fonction des modèles
Selon le modele,voire produit pourrait ne pas posseder les fonctionnalités suivantes. Reportez-vous au chapitre DESCRIPTION DU PRODUIT.

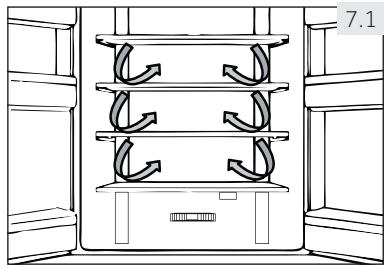

7.1 Ventilation multiple
Le réfrigérateur est équipé d'un système de ventilation multiple, qui permet à l'air froid de circuler dans tous les rayons (Fig. 7.1). Ce système permet de maintainir une température homogène et de conserver les alimentés pendant plus longtemps.

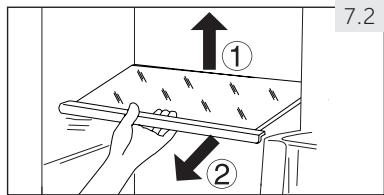

7.2 Étagères réglables
Réglez la hauteur des étagères selon vos besoin de conservation.
- Pour réaménager une étagère, retirez-la d'abord en soulevant ses bords arrêté (1) puis sortez-la (2) (Fig. 7.2).
- Pour le réinstaller, placez-le sur les anses des deux côtés puis poussez-le en profondeur vers l'arrière jusqu'à ce que l'arrière se fixe dans les anses sur les côtés.
Remarque: Grilles
Assurez-vous que tous les bouts du rayon sont uniformes.

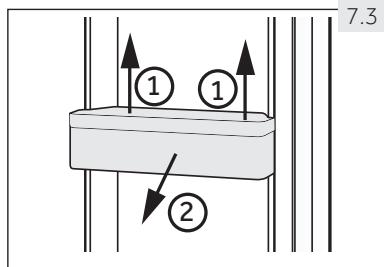

7.3 Balconnets réfrigérateur
Les casiers de porte peuvent être démonçés pour les nettoyer.
Placez les mains sur chaque côté du casier, soulevez-le (1) puis retirez-le (2) (Fig. 7.3).
Pour remettre le casier, repeteze ces procédures dans le sens inverse.
7.4 Tiroir My Zone
Pour utiliser et régler la température du组成部分 My Zone (Fig. 7.4), veuillez vous reférer à la partie UTILISATION (Tiroir My Zone).
7- Equipement
7.5 EN OPTION : Indicateur de température OK
L'indicateur de température OK (Fig. 7.5) sert à déterminer les températures en dessous de +4^ . Diminuez progressivement la température si le signe « OK » ne s'affiche pas.
Remarque: Autocollant OK
Une fois que l'appareil est mis en marche, il faut 12 heures pour atteindre les bonnes températures.

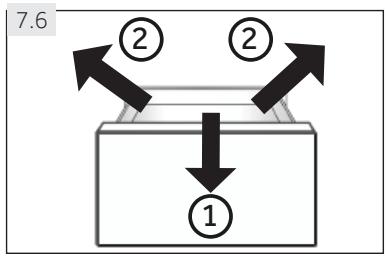

7.6 Tiroir de congélateur démontable
Pour-retirer le tiroir,tirez-le au maximum (1) puis soule-vez et sortez-le (2) (Fig.7.6).
Pour remettre le tiroir, repétez ces étapes dans le sens inverse.

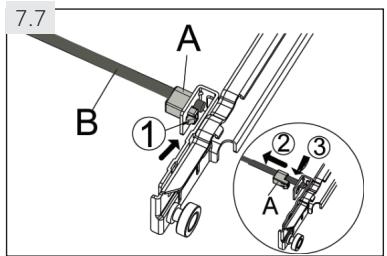

7.7 Tige de liaison amovible
La tige de liaison peut être retiree après avoir retiré le tiroir de congélation supérieur (Fig. 7.7):
- Appuyez sur le support (A) duseau en plastique (1) et retirez-le (2).
- Répétez l'étépe 1 de l'autre côté.
- Retirez (3) la tige de liaison (B).
Pour remettre la tige de liaison, repêze ces étapes dans le sens inverse.

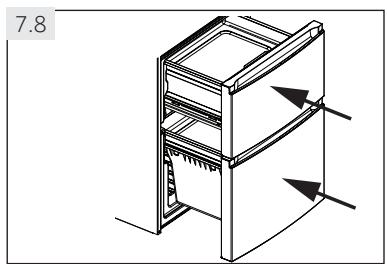

7.8 Tiroir de congélation 3D
Les tiroirs du concélateur (Fig. 7.8) sont complètement extensibles. Ils sont équipés de glissières télécopiques à roulement facile pour vous permettre de mistrouxoir et de remettre les tiroirs dans le concélateur. Grâce à son système de fermeture automatique de porte, il est facile de manoeuvrer et d'économiser ainsi l'énergie.
AVERTISSEMENT!
Ne surchargez pas les tiroirs. Charge maximale pour chaque tiroir : 35 kg !
7.9 Bac à glaçons
- Remplissez les bacs à glaçons avec de l'eau au 3/4, et placez-les dans l'un des tiroirs de rangement du congélateur (Fig. 7.9-1).
- Tordez légèrement le bac ou tenez-le sous le robinet pour décoller les glaçons (Fig. 7.9-2).
7.10 Éclairage
Levoyant LED interieur s'allume à l'ouverture de la porte. La qualité des lumières n'est affectée paraucin appareil ou réglage.

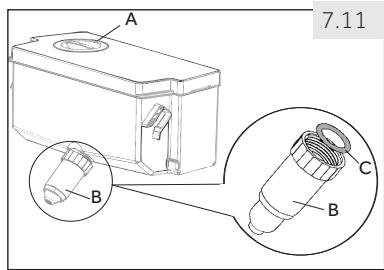

7.11 Réservoir d'eau
7.11.1 Retrait du réservoir d'eau
Yououpouvezretireretreinstallerleréservoird'eau de la même maniere que les balconnets de porte.
7.11.2 Installation du réservoir d'eau
Placez le réservoir d'eau de telle sorte que la sortie d'eau (B) corresponde à l'ouverture de la porte (Fig. 7.11). Assurez-vous que le réservoir d'eau est verrouil- lé.
Remarque: Différences en fonction des modèles
Assurez-vous que le bec verseur est solidement visse sur le réservoir et que le joint torique blanc est present.
- Si le réservoir d'eau n'est pas inséré correctement, de l'eau peut s'échapper du rac-cord.
N'exercez pas de force excessive lors du retrait ou de l'installation du réservoir d'eau, pour éviter de l'endommager.
7.12 Casier à bouteilles & boîte à oeufs
- Maintenez-le horizontal.
- Suívez les rainures pour poser les bouteilles de vin(Fig. 7.12-1).
- Le casier bouteilles peut être returner et servir de bac oeuf(Fig. 7.12-2).
8- Entretien et nettoyage
AVERTISSEMENT!
Débranche l'appareil de la prise d'alimentation avant de le nettoyer.
8.1 Généralités
Nettoyez l'appareil uniquement lorsqu'il y a moins d'aliments ou pas d'aliments.
Pour un bon entretien et afin de prévenir les mauvaises odeurs, veuillez nettoyer l'appareil toutes les quatre semaines.
AVERTISSEMENT!
Évitez de nettoyer l'appareil à l'aide de brosses dures, métalliques, de détergent en poudre, d'essence, d'acétate d'amyle, d'acétone et toute autre solution similaire organique, acide ou alcaline. Veuillez nettoyer avec du détergent spécial réfrigerateur pour éviter tout dommage.
N'utilisez pas de vaporisateur ou ne rincez pas l'appareil pendant le nettoyage.
N'utilisez pas un pulverisateur d'eau ou nettoyant à vapeur pour nettoyer l'appareil.
Ne nettoyez pas les rayons de congélation en verre avec de l'eau chaude. Le changement soudain de température pourrait briser le verre.
Évitez de toucher la surface interieure du compartment de stockage du congelasteur, sur-tout avec les mains mouillées, elles pourraient se congeler au contact de laite surface.
En cas de chauffage, vérifie l'etat des alimentés congelez.
Gardez tous le joint de la porte propre.
Nettoyez l'intérieur et l'extérieur de l'appareil avec une éponge humide humidifiée dans de l'eau tiède et un détergent doux (Fig. 8.1).
Rincez ave un torchon doux.
Ne lavez aucune piece de I'appareil dans le lavevaisselle.
Nettoyez les accessoires uniquement à l'eau tiède et avec un détergent doux et neutre.
- Attendez au moins 5 minutes avant de redémarrer l'appareil car plusieurs redémarrages endommageraient le compresseur.

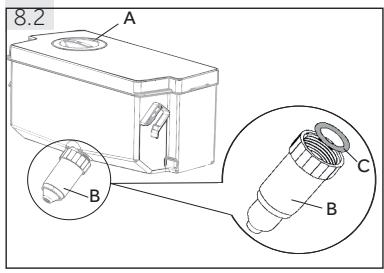

8.2 Nettoyage du réservoir d'eau
- Sortez le réservoir d'eau de l'appareil.
- Retirez le couvercle (A) (Fig. 8.2).
- Dévissez le robinet du distributeur (B)
- Nettoyez le réservoir et le bec distributeur avec de l'eau chaude et un détergent liquide pour vaisselle. Rincez abondament à l'eau.
- Fixez le robinet du distributeur d'eau (B) et vérifie qu'il est solidement vissé sur le réservoir et que le joint torique blanc (C) estprésent.
- Fermez le couvercle (A) et replacez le réservoir à l'intérieur de l'appareil.
Remarque: Réservoir d'eau
Sile reservoir d'eau n'est pas insere correctement, de I'eau peut s'echapper du raccord.
N'exercez pas de force excessive lors du retrait ou de l'installation du réservoir d'eau, pour éviter de l'endommager.
8.3 Dégivrage
Le réfrigérateur et le congélateur se dégivrent automatiquement, aucune opération manuelle n'est nécessaire.
8.4 Remplacement des lampes LED
Les lampes sont des lampes LED ; elles consomment moins d'énergie et ont une longue durée de vie. En cas de problème, veuillez contacter le service clientèle. Voir SERVICE CLIENTÉLE.
AVERTISSEMENT!
Ne remplacez pas la lampe DEL vous-même, elle doit être replacée uniquement par le fabricant ou l'agent de maintenance agréé.
Les lampes sont des lampes LED ; elles consomment moins d'énergie et ont une longue durée de vie. En cas de problème, veuillez contacter le service clientèle. Voir SERVICE CLIENTÉLE.
Caracteristiques des lampes :
Tension 12V; Puissance maximale: 2 W
8.5 Joints de porte secondaires démon-tables
L'appareil dispose de six joints de porte sur les tiroirs inférieur et supérieur du congelateur.
- Localisez les cinq joints de porte en haut et en bas du tiroir du congelasteur (Fig. 8.5-1.).
- Assurez-vous que les côtés pliers des joints pointent vers l'intérieur lors de la fixation (Fig. 8.5-2.).
- Localisez le joint inférieur du tiroir supérieur tel qu'indiqué (Fig. 8.5-3.).
- Assurez-vous que son côté pié pointe vers l'intérieur lors de la fixation (Fig. 8.5-4.).
Vous peuvent avoir ces joints ainsi que les joints de la porte / tiroir pivotant auprès du service clientèle (voir la carte de garantie).
8- Entretien et nettoyage
8.6 Non-utilisation pendant une longue période
Si l'appareil n'est pas utilisé pendant une longue période, et si vous n'allez pas utiliser la fonction Vacances pour le réfrigérateur :
Retirez les alimentes.
Débranche la prise d'alimentation.
Nettoyez l'appareil tel qu'indiqué ci-dessus.
Laissez la porte et les tiroirs/porte du congélateur ouverts pour éviter les mauvaises odeurs à l'intérieur.
Remarque: Hors tension
N'éteignez l'appareil que si c'est absolument nécessaire.
8.7 Déplacement de l'appareil
- Retireez tous les aliments et débranchez l'appareil.
- Sécurisez les rayons et autres pieces amovibles à l'intérieur du réfrigérateur et du congélateur à l'aide d'un ruban adhésif.
- Ne penchez pas le réfrigérateur à plus de 45^ pour éviter d'endommager le système de réfrigération.
AVERTISSEMENT!
Ne soulevez pas l'appareil par les poignées.
Ne placez jamais l'appareil horizontally au sol.
Voussousoudre la plupart des problemes qui pourraient survenir sans expertise précise. En cas de probleme, veuillez vérifier toutes les solutions possibles en suivant les instructions ci-dessous avant de contacter un service après-vente. Voir SERVICE CLIENTTELE.
AVERTISSEMENT!
Avant tout entretien, veuillez eteindre l'appareil et le debrancher du secteur.
- Les apparêls électriques doivent être entretenus uniquement par des experts en électricité, parce qu'une mauvaise intervention pourrait cause des dommages considérables.
Faites remplacer le cordon d'alimentation endommagé par le fabricant, son représentant ou par des personnes qualifiées afin d'eviter tout risque.
9.1 Tableau de dépannage
| Problème | Causes probables | Solutions possibles |
| Le compresseur ne fonctionne pas. | • La fiche principale n'est pas branche à la prise.L'appareil est en cycle de dégivrage. | • Branchez la fiche.• Ce processus est normal pour un dégivrage automatique. |
| L'appareil tourne continuèlement ou tourne pendant trop longtemps. | • La température interieure et extérieure est trop élevé.L'appareil a été en arrêtpendant trop longtemps.UNE porte / un tiroir de l'appareil ne se ferme pas correctement.La porte / le tiroir a été ouvert(e) trop souvent ou pendant trop longtemps.La température du congélateur est trop BASSE.Le joint de porte / tiroir est sale, use, fissure ou pas compatible.Le flux d'air nécessaire n'est pas garantiet. | • Dans ce cas, il est normal que l'appléil tourne plus longtemps.Normalement, il faut 8 à 12 heures pour que l'appléil se dégivreet complètement.Fermez la porte / le tiroir et assu-rez-vous que l'appléil est placé sur une surface plane et qu'on ne retrouve pas d'aliments ou de récipient qui cognent sur la porte.N'ouvre pas la porte / le tiroir trop fréquemment.Réglez la température le plus haut possible jusqu'à obtaining une température du réfrigérateur satisfais-sante. Il faut 24 heures pour que la température du réfrigérateur se stabilise.Nettoyez le joint de la porte / du tiroir ou faites-le remplaçer par le service client.Assurez une ventilation adequate. |
| L'intérieur du réfri-gérateur est sale et/ou dégage des odeurs. | • L'intérieur du réfrigérateur a be-soin de nettoyage.Les alimentents aux odeurs fortés sont conservés dans le réfrigérateur. | • Nettoyez l'intérieur du réfrigérateur.Emballez les alimentents correctement. |
| L'appareil n'est pas suffisamment froid. | • La température est trop élevé.
• Des alimentents trop chauds sont pla-cés dans le congealteur.
• Trop d'aliments ont été conservés à la fois.
• Les alimentents sont trop près les uns des autres.
• Une porte / un tiroir de l'appareil ne se ferme pas correctement.
• La porte / le tiroir a été ouvert(e) trop souvent ou pendant trop longtemps. | • Réglez à nouveau la température
• Laissez toujours les alimentents re-froidir avant de les保守er.
• Conservez toujours de petites quantités d'aliments.
• Laissez de l'espace entre les diffé-férents alimentents pour permettre à l'air de circuler.
• Fermez la porte / le tiroir.
• N'ouvre pas la porte / le tiroir trop fréquemment. |
| L'intérieur de l'appareil est trop froid. | • La température est trop BASSE.
• La fonction Super condensation est activée ou a fonctionné pendant longtemps. | • Réglez à nouveau la température
• Désactivez la fonction Super condensation. |
| Formation de moisissure à l'in-tériqueur du réfrigé-rateur. | • Le climat est trop chaud et trop humide.
• Une porte / un tiroir de l'appareil ne se ferme pas correctement.
• La porte / le tiroir a été ouvert(e) trop souvent ou pendant trop longtemps.
• Les recipients contenant les aliments ou les liquides sont laissés ouverts. | • Augmentez la température
• Fermez la porte / le tiroir.
• N'ouvre pas la porte / le tiroir trop fréquemment.
• Laissez les alimentents chauds re-froidir à la température ambiente avant de les couvrir et de les pla-cer dans l'appareil. |
| La moisissure s'accumule sur les surfaces extériures du réfrigé-rateur ou entre la porte et le tiroir. | • Le climat est trop chaud et trop humide.
• La porte / le tiroir n'est pas her-métiquèment fermé(e). L'air froid dans l'appareil et l'air chaud à l'ex-tériqueur est en condensation. | • Ceci est normal en zone humide et cela change lorsque l'humidité diminue.
• Assurez-vous que la porte / le ti-roir est bien fermé(e). |
| Du givre dur dans le condélateur. | • Les alimentents ne sont pas bien em-ballés.
• Une porte / un tiroir de l'appareil ne se ferme pas correctement.
• La porte / le tiroir a été ouvert(e) trop souvent ou pendant trop longtemps.
• Le joint de porte / tiroir est sale, usé, fissuré ou pasCompatible.
• Quelque chose à l'intérieur em-pêche la porte de se fermer cor-rectement. | • Emballez toujours bien les ali-ments.
• Fermez la porte / le tiroir.
• N'ouvre pas la porte / le tiroir trop fréquemment.
• Nettoyez les joints de la porte / du tiroir ou remplacez-les par de nouveaux.
• Repositionnez les rayons, les ca-siers de porte, ou les recipients à l'intérieur pour permettre à la porte/tiroir de se fermer. |
| L'appareil produit dessons bizarres. | • L'appareil n'est pas placé sur une surface plane.
• L'appareil est en contact avec certains objets. | • Réglez les supports afin d'équilibrer l'appareil.
• Retirez les objets autour de l'appareil. |
FR
9- Dépannage
| Problème | Causes probables | Solutions possibles |
| Un son léger comparable à celui de l'eau qui coule retentit. | C'est normal. | - |
| Voussentendrez un bip. | La portedu réfrigérateur est ou-verte. | Fermezlaporteouarrêtezl'alarme manuellement. |
| Voussentendrez un léger ronron-nement. | Le système anti-condensation fonctionne. | Ceci prévient la condensation et c'est normal. |
| Le voyant interieur ou le système de refroidissement ne fonctionne pas. | La fiche principale n'est pas branche à la prise.L'alimentation électrique est anormale.La lampe LED ne fonctionne pas. | Branchez la fiche.Vérifiez l'alimentation électrique de la pièce. Contactez la compa-gnie d'électricité.Veuillez contacter le service client pour changer la lampe. |
| Les cotsés de l'ar-moire et la bande de porte de viennent chauds. | C'est normal. | - |
| Fuite d'eau ouégoutage au ni-veau du bac ver-seur du distribu-teur d'eau. | Le réservoir d'eau n'est pas cor-rectement installé.Le bac verseur du distributeur d'eau n'est pas solidement visse sur le réservoir.Le joint torque en silicone blanc est absent du bac verseur. | Réajustez le réservoir d'eau à l'intérieur de la portedu réfrigérateur, assurez-vous qu'il yrixncentre complètement.Assurez-vous que le bac verseur d'eau est solidement visse sur le réservoir.Vérifiez que l'extrémité du réservoir compte un joint torique en silicone blanc avant de fixer le bac verseur sur le réservoir d'eau. |
9.2 Coupure de courant
En cas de coupure d'électricité, les alimentents sont en sécurité au froid pendant pres de 12 heures. Suivez les conseils suivants pour une interruption de courant prolongée, notamment enété:
Ouivre la porte / le tiroir à des fréquences très réduites.
Ne conservez pas plus d'aliments dans l'appareil pendant I'interruption de courant.
Si vous etes informé à l'avance de la coupure et de ce que l'interruption durera plus de 12 heures, faites des boules de glace, mettez-les dans un recipient et placez le recipient au-dessus du réfrigerateur.
Il est conseilé d'inspecter les alimentés une fois le courant rétabli.
- Etant donné que la température à l'intérieur du réfrigérateur va augmenter pendant l'interruption ou autre panne, la période de conservation et la qualité des alimentés seront réduites. Tout alimenté décongelé doit être consommé, cuisine ou recongelé (si possible), immédiatement après, pour éviter tout risque sur la santé.
Remarque: Fonction Mémoire pendant la coupure d'électricité
Après le_retour de l'électricité, l'appareil continue de fonctionner avec les réglages définis au préalable avant l'interruption du courant.
Pour contacter l'assistance technique, visitez notre site Internet: https://corporate.haier-europe.com/en/. Dans la section «websites»,CHOISSEZ LA MARQUE DE VOIRE produit et votre pays. Vous serez redirigé vers le site Web spécifique où vous pouvez才知道 le nombre de téléphone et le formulaire pour contacter l'assistance technique
10- Installation
10.1 Déballage
AVERTISSEMENT!
L'appareil est lourd. Il faut toujours etre au moins a deux pour le manoeuvrer.
Tenez tous les emballages hors de portée des enfants et mettez-les au rebut dans le respect de l'environnement.
Sortez l'appareil de I'emballage.
Retirez tous les emballages.
10.2 Conditions environnementales
La température de la pierce doit toujours être comprise entre 10^ et 43^ , car elle peut influencer la température interne de l'appareil ainsi que la consommation d'énergie. N'installez pas l'appareil pres d'autres apparciels qui produit de la chaleur (cuisinières, réfrigerateurs) sans isolation.
10.3 Exigences en matière d'espace
Espace nécessaire lorsquela porteste est ouverte (Fig.10.3):
| Largeur en mm | Profondeur en mm | Distance par rapport au mur en mm |
| W1 | W2 | D1 | D2 | D3 | D4 |
| 700 | 1188 | 600 | 887 | 966 | 100 |
10.4 Ventilation croisée
Pour une meilleure ventilation de l'appareil pour des raisons de sécurité, les instructions sur la ventilation croisée doivent être respectées (Fig. 10.5).
pour un apparéil à pose libre: «Cet apparéil de réfrigération n'est pas destiné à être utilisé comme un apparéil intégrable»
10.5 Alignment de l'appareil
L'appareil doit être place sur une surface plane et solide.
- Penchez légèrement l'appareil vers l'arrière (Fig. 10.5).
- Réglez les supports de fixation au niveau souhaité.
- Vérifiéz la stabilité en basculant entre les diagonales. Faites basculer légèrement dans les deux directions. Sinon le cadre peut se déformer causant ainsi une fuite au niveau des joints de porte. Une légère inclinaison vers l'arrière facilitite la fermeture de la porte.
10.6 Réglage minutieux des portes
Si les portes ne sont pas au même niveau, vous pouvez y remodelier en suivant la procédure suivante :

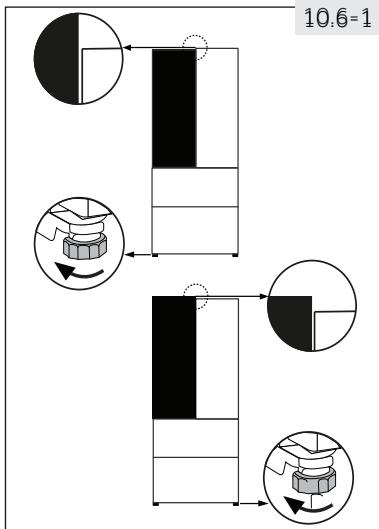

10.6.1 Utilisation des pieds ajustables
Tournez les pieds ajustables en suivant la direction de la flèche (Fig. 10.6-1) pour les tourners vers le haut ou vers le bas.
10.6.2 Utilisation des entreprises
Ouvrez la portepesuperieure et soulevez-la.
Attachez soigneusement l'entretoise (fournie dans le sac d'accessoires) dans l'anneau en plastique blanc de la charnière centrale à la main ou en utilisant des outils comme une pince (Fig. 10.6-2). N'égratignez pas la porte.
Remarque: Positionnoment
Lors de l'utilisation ultérieure du réfrigérateur, un phénomène irrégulier au niveau des portes peut se produit suite au poids des alimentés conservés. Veuillez les ajuster selon les méthodes susmentionnées.

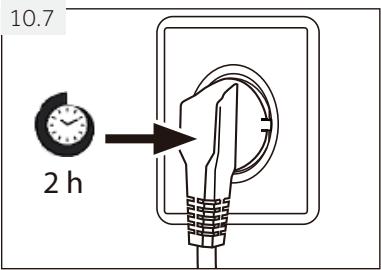

10.7 Temps d'attente
L'huile d'entretien du compresseur se trouve dans la capsule du compresseur. Cette huile peut se déverser dans le circuit fermé du système pendant le transport. Avant de brancher l'appareil à l'alimentation électrique, vous doivent attendre 2 heures (Fig. 10.7) pour permettre à l'huile de returner dans la capsule.
10.8. Raccordement électrique
Avant chaque branchement, vérifiez si :
l'alimentation, la prise et le fusible sont adaptés à la plaque signalétique.
La prise est mise à la terre et il n'este aucune prise multi-fiche ou extension.
La prise d'alimentation et la fiche correspondent parfaitement.
Connectez la fiche à une prise correctement installée.
AVERTISSEMENT!
Pour éviter tout risque, le cordon d'alimentation endommagé doit être remplaced par le service client (voir la garantie).
Assurez-vous que le cordon d'alimentation n'est pas coincide ou endommagé lors du positionnement de l'appareil.
Ne placez pas plusieurs prises de courant ou alimentations portables à l'arrête de l'appareil.
Attention de ne pas provoquer un incendie des matériaux inflammables.
| Marque de fabrique | Haier |
| Numéro d'identification du modele | HB16WMAA/HB16WBAA HB16WSNAA HEFR3719FWMP | HRF5719EWMP HRF5719EWPB HRF5719EWMG |
| Catégorie du modele | Réfrigérateur-congélateur |
| Classe d'éfficacité énergétique | F | E |
| Consommation énergétique annuelle (kWh/an)1) | 371 | 298 |
| Volume du réfrigerateur (L) | 304 | 304 |
| Volume du congélateur (L) | 140 | 140 |
| Classemment en étoile | * * * * |
| Température des autres comparti-ments > 14 °C | Non applicable |
| Système de givre | Oui |
| Protection anti-interruption élec-trique (h) | 12 | 12 |
| Capacité de congélation (kg/24 h) | 9 | 10 |
| Classe climatiqueCettplaireil doit être utilisé à une température ambiente variant entre 10 °C et 43 °C. | SN/N/ST/T |
| Classe d'émission sonore et émissionssonores dans l'air (db(A) re 1pW) | C (38) | C (37) |
| | |
| Temps de montée en température | 12 |
| Type de fabrication | Position libre |
1) basé sur des résultats d'essais standards pendant 24 heures. La consommation réelle d'énergie dépendra de l'utilisation de l'appareil et de sa position.
- Autres données techniques
| Volume total (L) | 444 |
| Tension/Fréquence | 220 - 240V /50Hz |
| Puisance d'entrée (W) | 120 |
| Courant d'entrée (A) | 1.5 |
| Fusible principal (A) | 16 |
| Réfrigérant/quantité | HB16WMAA/HB16WSNAA/HEFR3719FWMP R600a/65g
HFR5719EWMP/HFR5719EWPB/HFR5719EWMG R600a/62g |
| Dimensions (P/L/H en mm) | 675×700×1900 |
Ce produit répond aux exigences de toutes les directives CE applicables ainsi que les normes harmonisées correspondantes, qui prévoient le marquage CE.
12- Service client
Nous vous recommendons notre service clients Haier et l'utilisation de pieces de re change d'origine.
Si vous avez un probleme avec l'appareil, veuillez vous referrer a la section DEPANNAGE.
Si vous ne trouvez pas de solution, veuillez contacter
donneur local ou
rendez-vous sur le site www.haier.com, dans la zone Service et support, vous trouverez des numeros de téléphone et une FAQ. Vous pourrez également contacter le service de réclamation.
Pour contacter notre Service, rassurez-vous que les informations ci-après sont disponible.
Ces informations sont disponibles sur la plaque signalétique.
Modèle
N° de série
Vérifiez également la Carte de garantie fournie avec le produit en cas de garantie.
Pour des renseignements généraux concernant les entreprises, vous trouvez ci-jointes nos adresses en Europe :
| Adresses de Haier en Europe |
| Pays* | Adresse postale | Pays* | Adresse postale |
| Italie | Haier Europe Trading SRL Via De Cristoforis, 12 21100 Verese ITALIE | France | Haier France SAS 3-5 rue des Graviers 92200 Neuilly sur Seine FRANCE |
| Espagne Portugal | Haier Iberie SL Pg. Garcia Faria, 49-51 08019 Barcelona ESPAGNE | Belgique-FR Belgique-NL Pays-Bas Luxembourg | Haier Bénélix SA Anderlecht Route de Lennik 451 BELGIQUE |
| Allemagne Autrique | Haier Allemagne GmbH Hewlett-Packard-Str. 4 D-61352 Bad Homburg ALLEMAGNE | Pologne République Tchèque Hongrie Grèce Roumanie Russia | Haier Pologne Sp. zo.o. Al. Jerozolimskie 181B 02-222 Warszawa POLOGNE |
| Royaume-Uni | Haier Appliances UK Co.Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR Royaume-Uni |
DISPONIBILITÉ DES PIEÇES DE RECHANGE
Les thermostats, les capteurs de température, les cartes de circuit imprimé et les sources lumineuses sont disponibles pour une période minimale de sept ans à compter de la mise sur le marché de la dernière unité du modele;
Les poignées de porte, gonds de porte, plateaux et bacs, sont disponibles pour une période.
GARANTIE
La garantie minimale est : 2 ans pour les pays de l'UE, 3 ans pour la Turquie, 1 an pour le Royau-Me-Uni, 1 an pour la Russie, 3 ans pour la Suède, 2 ans pour la Serbie, 5 ans pour la Norvège, 1 an pour le Maroc, 6 mois pour l'Algérie, pas de garantie légale requise pour la Tunisie.
Pour plus d'informations sur le produit, veuillez consulter https://eprel.ec.europa.eu/ ou scannez le QR sur l'étiquette énergétique fournie avec l'appareil.
Haier
Gebrauchsanleitung
Manualul de utiliser
Combină frigorifică
HB16WMAA
HB16WBAA
HB16WSNAA
HEFR3719FWMP
HFR5719EWMP
HFR5719EWMG
HFR5719EWPB
