MODE D'EMPLOI Dragon 4 Pro TRDX41025E DELONGHI

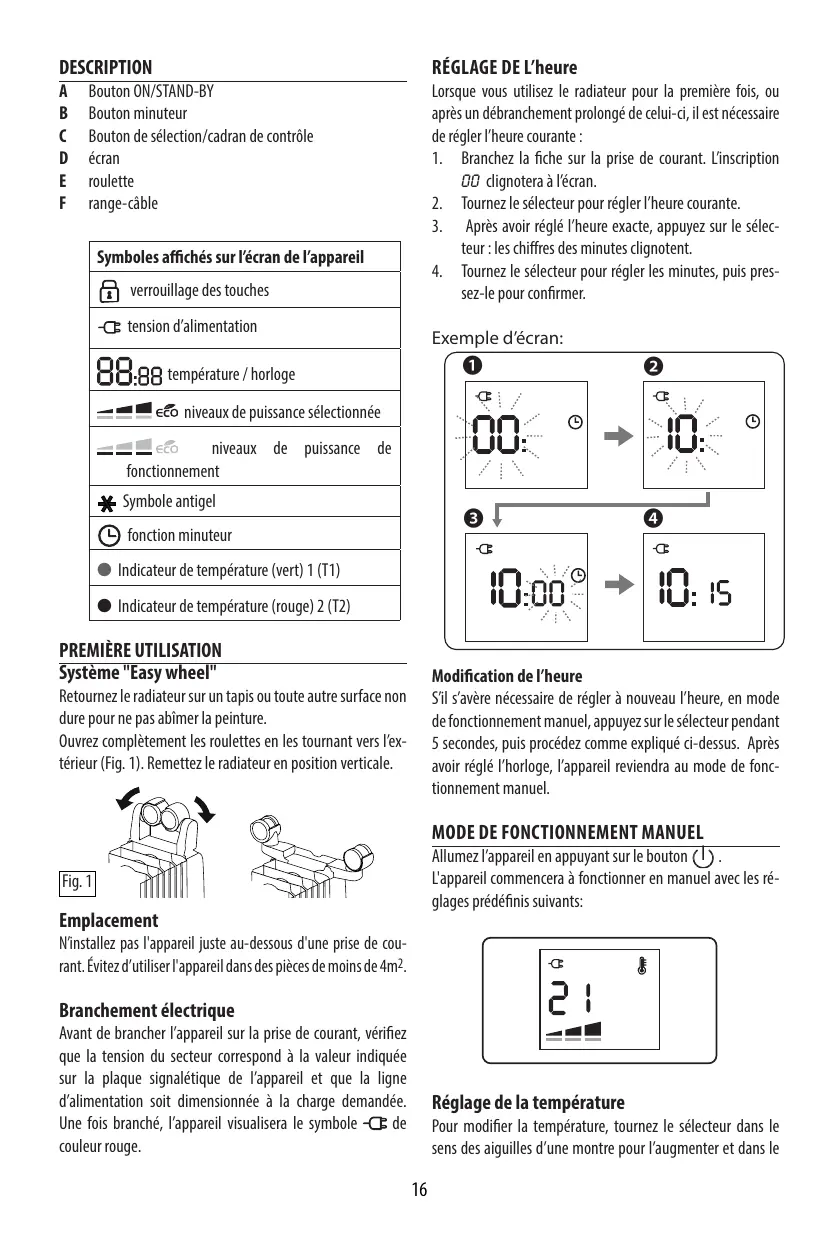

DESCRIPTION Bouton ON/STAND-BY Bouton minuteur Bouton de sélection/cadran de contrèle écran roulette range-cible nmonw>» Symboles affichés sur l'écran de l'appareil (À verrouillage des touches <Œ tension d'alimentation 88:38 température /horoge RÉGLAGE DE L'heure Lorsque vous utilisez le radiateur pour la première fois, ou après un débranchement prolongé de celui-ci est nécessaire de régler l'heure courante:

1. Branchez la fiche sur la prise de courant. l'inscription

00 dignotera à l'écran.

2. Tournezle sélecteur pour régler l'heure courante.

3. Après avoir réglé l'heure exacte, appuyez sur le sélec-

teur: les chiffres des minutes dignotent. Tournez le sélecteur pour régler les minutes, puis pres- sez-le pour confirmer. Exemple d'écran:

PREMIÈRE UTILISATION

Système "Easy wheel" Retournez le radiateur sur un tapis ou toute autre surface non dure pour ne pas abimer la peinture. Ouvrez complètement les roulettes en les tournant vers l'ex- térieur (Fig. 1). Remettez le radiateur en position verticale. Emplacement Minstallez pas l'appareil juste au-dessous d'une prise de cou- rant. Évitez d'utiliser l'appareil dans des pièces de moins de 4m2. Branchement électrique Avant de brancher l'appareil sur la prise de courant, vérifiez que la tension du secteur correspond à la valeur indiquée sur la plaque signalétique de l'appareil et que là ligne d'alimentation soit dimensionnée à la charge demandée. Une fois branché, l'appareil visualisera le symbole -CE de couleur rouge. Lei =" cé niveaux de puissance sélectionnée - k . P nn: © DIN: © <<. niveaux de puissance de UU: Ji: fonctionnement * € Symbole antigel FF —% @ fonction minuteur Lei Loi © indicateur de température (vert) 1 (T1) 10:00 EN 10. 5 © Indicateur de température (rouge) 2 (T2) Rare " Modification de l'heure Sil s'avère nécessaire de régler à nouveau l'heure, en mode defonctionnement manuel appuyezsure sélecteur pendant 5 secondes, puis procédez comme expliqué ci-dessus. Après avoir réglé l'horloge, l'appareil reviendra au mode de fonc- tionnement manuel.

MODE DE FONCTIONNEMENT MANUEL

Allumezlappareï en appuyant sure bouton (1) - L'appareil commencera à fonctionner en manuel avec les ré- glages prédéfinis suivants: Réglage de la température Pour modifier la température, tournez le sélecteur dans le sens des aiguilles d’une montre pour l'augmenter et dans le

sens inverse des aiguilles d'une montre pour la diminuer. Les réglages de température disponibles sont 5°C et de 10°C à28°C. Le réglage à 5° active la fonction antigel. (voir Fonction an- tigel à la page 6). Niveaux de puissance sélectionnée et niveaux de puissance de fonctionnement Il y a 3 niveaux de puissance (min (min) / med (moy) / max {max)) disponibles et le mode ECO. Selon le niveau de puissance réglé, le niveau de puissance de fonctionnement peut être inférieur ou égal au niveau de puissance sélectionné. La puissance thermique de fonctionnement est indiquée sur l'écran de l'appareil par es barres minces situées sous les in- dicateurs de la puissance sélectionnée.

Niveau de puissance sélectionnée _s#|] 1 Niveau de puissance de fonctionnement = Sila température ambiante est sensiblement inférieure à la température sélectionnée, l'appareil commencera à chauffer la pièce en essayant d'élever la température au niveau sélectionné le plus rapidement possible. = Si la température ambiante est proche de la tempéra- ture sélectionnée, l'appareil chauffer la pièce en utili- sant une puissance thermique inférieure au niveau de puissance sélectionné. = Lorsque la température réglée est atteinte, l'appareil interrompt le chauffage. Exemple : Le fonctionnement démarre à la température am- biante de 18%, la température réglée est de 25°C ete niveau de puissance sélectionné est Max. Exemple d'écran: Orempérture ambiante 18 @ Température ambiante 22° & ONE ë 2, +2 Niveau puissance de fonctionnement: Moy Niveau puissance de fonctionnement: Max Température ambiante 25° E 8 E 8 2, 2 Niveau puissance de fonctionnement: Min La température ambiante est atteinte, l'appareil cesse de chauffer Réglage du niveau de puissance

1. Appuyez deux fois sur le sélecteur durant le chauffage.

2. Leniveau de puissance clignote.

3. Choisissez l'un des niveaux de puissance disponibles en

tournant le sélecteur.

4. Appuyezune foi sur le sélecteur pour confirmer.

Exemple d'écran: Mode Eco _ nf; Quand le mode Eco est activé, l'appareil sélectionne auto- matiquement le niveau de puissance de fonctionnement le plus avantageux, de Max à Min, en contrôlant la température réglée afin d'obtenir une économie d'énergie et garantir en même temps un confort optimal.

Fonction antigel Cette fonction est utile pour prévenir la congélation. Pour l'activer, en fonctionnement manuel, quand la tempé- rature est réglée sur 10°, tournez le sélecteur dans le sens inverse des aiguilles d'une montre jusqu'à ce que la valeur 5 s'affiche et que le symbole apparaisse. Ce mode de fonctionnement ne permet pas de régler la puis- sance de fonctionnement. L'appareil est réglé automatiquement sur le niveau de puis- sance maximale. En tournant le sélecteur dans le sens des aiguilles d'une montre, on restaure le réglage de puissance précédant l'activation de la fonction antigel. FONCTIONNEMENT TEMPORISÉ (MINUTEUR) En mode de fonctionnement avec minuteur, l'appareil onc- tionne selon une programmation journalière préréglée qui peut être modifiée suivant les besoins de chacun. Allumez l'appareil en appuyant sur la touche (1) puis ap- puyez à nouveau sur la touche (©) pour activer le mode de fonctionnement du minuteur. Le symbole (D) affiche à l'écran en même temps que la température préréglée et que le niveau de puissance attribué à la plage horaire courante. Programme minuteur journalier Le programme journalier du minuteur consiste en une sé- quence temporelle de 24 heures qui peut être divisée en 96 plages horaires de 15 minutes chacune. Il est possible d'associer lun des 2 réglages de température du minuteur à chaque plage horaire, T1 ou T2. Vous pouvez modifier les plages horaires et les températures T1 e T2 selon vos propres besoins. Programme minuteur journalier préréglé Le programme journalier préréglé par défaut est le suivant : T=21C © 12= chauffage éteint Tr]

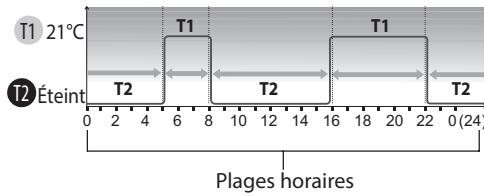

T6" 8 10 12 14 16 18" 20 "22 0(24) Plages horaires Comment modifier les températures journa- lières du minuteur Vous pouvez modifier les réglages de la température pour T1 eT2 selon vos propres besoins. T1 est associé au voyant vert ( 1 et peut être réglé à n'importe quelle température entre 10 et 28°C ; T2 est associé au voyant rouge ( @ ) et peut être réglé sur éteint, antigel à 5°Cou toute autre température comprise entre 10°C et une température inférieure à T1. nl Min Default Max Voyant vert 10°C=— (Défaut) —28"C 21°C Default Antigel Min Max Voyant rouge (Défaut) — 5°C—10"C—inf. à TI Éteint Modifiez le réglage de la température du minuteur depuis le mode de fonctionnement manuel comme suit :

1. Appuyezsur le sélecteur.

2. Leniveau de puissance clignote.

3. Tournez le sélecteur jusqu'à ce que l'icône de l'horloge

dignote puis appuyez sur le sélecteur. Un voyant vert dignotant s'affiche à l'écran. Tournez le sélecteur pour choisir entre le voyant vert (T1) et le voyant rouge (T2) puis pressez pour confirmer.

5. Les chiffres de la température dlignotent. Tournez le sé-

lecteur pour régler la température suivant vos propres besoins et pressez pour confirmer. L'appareil quitte le menu et l'écran affiche les réglages de fonctionnement manuel.

Exemple d'écran: Exemple d'écran: Remarque: Effectuez les 6 passages précédents pour régler l'autre température du minuteur journalier non réglée pré- cédemment. Comment modifier la programmation journa- lière du minuteur

Pour modifier la programmation joumalière préréglée du minuteur, l'appareil doi étre mis en mode stand-by. Ap- puyezsurle bouton Minuteur pendant environ secondes. L'appareil émet un signal sonore et l'écran affiche 00.00 etle symbole du voyant vert dignotant Tournezle sélec- teur pour sélectionner la température T1 = voyant vert ou T2 = voyant rouge que l'on souaite dans la pièce à 00:00 puis appuyez sure sélecteur pour confirmer. Les chiffres de l'heure commencent à dignoter pour per- mettre de régler la plage horaire Tournez le sélecteur dans le sens des aiguilles d'une montre jusquà atteindre l'heure souhaitée pour cette plage. I est possible de choisir mimporte quelle plage horaire en minutes. Appuyezsur le sélecteur pour confirmer la fin de la plage horaire le voyant dela température commence à digno- ter pour permettre à l'utilisateur de régle la plage ho- rair suivante. Pour compléter la programmation journa- lière du minuteur, réglez les plages souhaitées dans les 24 heures, jusqu'à 23:45, en suivant la procédure décrite aux points de 3 à5. Comment afficher le programme journalier Il pourrait s'avérer nécessaire de contrôler les réglages du pro- gramme journalier du minuteur.

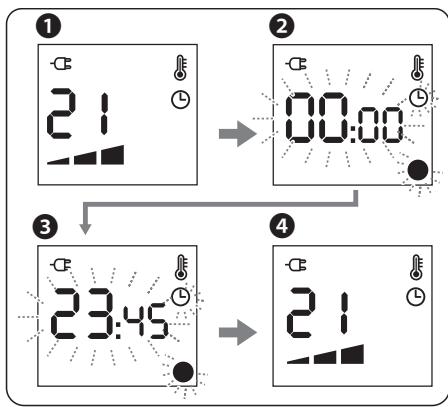

Depuis le mode de fonctionnement avec minuteur, ap- puyezsurebouton minuteur pendant environ secondes. Lécranaffiche 00:08 , l'indicateur de température (T1 = vertouT2 = rouge) tl'icône de l'horloge qui clignote. Tournez le sélecteur dans le sens des aiguilles d'une montre pour afficher le programme journalier du minu- teurde 00.00 à 2345. Appuyez sure sélecteur pour quitter. Exemple d'écran:

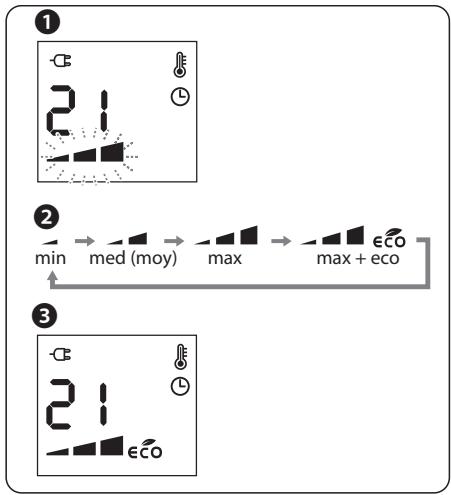

Réglage du niveau de puissance en mode de fonctionnement avec minuteur En mode de fonctionnement avec minuteur, l'appareil fonc- tionne par défaut au niveau de puissance maximal. est pos- sible de modifier le niveau de puissance comme suit :

1. En mode de fonctionnement avec minuteur, appuyez

sur le sélecteur de contrôle : l'icône du niveau de puis- sance dignote.

2. Tournez le sélecteur pour sélectionner un niveau entre

min (min) / med (moy) / max (max) / max + eco {max + eco)

3. Appuyezsurle sélecteur pour confirmer.

Exemple d'écran: ©) Nota Bene :Sila procédure pour modifier ou contrôler les réglages de l'appareil estinterrompue et qu'aucun bouton n'est enfoncé pendant deux minutes, es réglages affichés à l'écran ne seront pas enregistrés et l'appareil reviendra aux réglages affichés précédemment FONCTIONS EXTRA = enappuyantune fois sure bouton ON/ STAND-BY, l'ap- pareil s'allume en stand-by et reste en stand-by même sion presse à nouveau le bouton ON / STAND-BY. = pour allumer l'appareil i sera nécessaire de désactiver le verrouillage des touches. Quand l'appareil est éteint et le verrouillage des touches est activé: = Tousles boutons etle sélecteur sont verrouillés = ilmestpas possible d'allumer l'appareil Pour désactiver la fonction, appuyez simultanément sur le bouton minuteur et sur le sélecteur de contrôle pendant au moins 3 secondes. Réglage de la luminosité de l'écran Après quelques secondes d'inactivité, la luminosité de l'écran se réduit automatiquement. Durant inactivité, la luminosité peut être réglée, au choix, en choisissant parmi 3 niveaux disponibles. Quand l'appareil est en stand-by, il sera possible d'afficher le niveau de luminosité actuel en maintenant le sélecteur de contrôle enfoncé pendant environ 5 secondes. Tournez le sélecteur jusqu'à atteindre la luminosité souhai- tée, puis appuyez sur le sélecteur pour confirmer. Activation / désactivation du signal sonore Quand l'appareil est en stand-by, il est possible d'afficher le niveau de luminosité actuel en appuyant sur le sélecteur de contrôle pendant environ 5 secondes : appuyez sur le bouton minuteur et tournez le sélecteur pour modifier l'état du ron- fleur de On ( @ vert) à Off( @ rouge) et vice-versa Appuyez sur le sélecteur pour confirmer. Verrouillage des touches Pour empêcher l'activation fortuite des boutons, il est pos- sible de verrouiller les touches. Pour activer cette fonction, appuyez simultanément sur le bouton minuteur et sur le sélecteur de contrôle pendant au moins 3 secondes. L'écran affiche le symbole (À et l'appareil émet un double signal sonore. Quand l'appareil est allumé et le verrouillage des touches est activé: = les boutons et le sélecteur sont verrouillés

Sd ge ©) Nota bene : le signal sonore reste actif uniquement pour le bouton ON / STAND-BY.

Mémoire Quand l'alimentation est rétablie après une interruption, l'appa- rei reprendra le fonctionnement en mode stand-by, Quand l'appareil est rallumé en appuyant sur le bouton on / stand-by, les conditions de fonctionnement seront les mêmes que celles réglées précédemment en mode de fonctionnement manuel. Alarmes L'appareil dispose d'un système diagnostic qui signale d'éventuelles anomalies. En cas de problèmes, l'écran affiche un message d'erreur avec un voyant carré rouge : = PF (Erreursonde 1) + signal sonore Panne sonde température ambiante. Contactez le SAV De’Longhi. = PF (Erreur sonde 2) + signal sonore Panne sonde sécurité interne . Contactez le SAV De'Lon- ghi. = HE Température élevée) Quand la température à l'intérieur de l'appareil est trop élevée, l'élément chauffant s'éteint automatiquement. L'écran montre HE cydiquement (pendant 2 se- condes). Pour éliminer la cause de l'alarme, vérifier que l'appareil ne soit pas couvert. - Eos (Dispositif de sécurité contre le retournement) : le dispositif de sécurité contre le retournement interrompt le fonctionnement au cas où l'appareil serait renversé ou bien positionné de manière inappropriée au point d'en compromettre la sécurité. l'appareil émet un signal s0- nore et l'écran affiche tos. Une fois remis en position ver- ticale, l'appareil à besoin de quelques secondes avant de recommencer à fonctionner en mode stand-by. ENTRETIEN Débranchez la fiche de la prise de courant et laissez refroï. dir l'appareil. Nettoyez le radiateur à bain d'huile avec un chiffon doux et humide, m'utilisez pas de détergents ou de substances abrasives. Si vous prévoyez de ne pas utiliser le radiateur à bain d'huile pendant un certain temps, enroulez le cordon d'alimentation sur le range-câble et rangez l'appareil dans un lieu sec. L'ap- pareil été conçu pour fonctionner, sans problèmes, pendant de nombreuses années. En @s de dysfonctionnement, nessayez pas de réparer le ra- diateur à bain d'huile vous-même, vous risquez de provoquer un incendie ou de subir des secousses électriques. Contactez le SAY De’Longhi (voir la liste des SAV De‘Longhi jointe).
