WXT2NM2611 - Module WIFI+BT Hui Zhou Gaoshengda Technology - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Module Wi-Fi/Bluetooth
Normes Wi-Fi	IEEE 802.11 a/b/g/n/ac/ax
Normes Bluetooth	Bluetooth 5.2
Interface	USB
Débit maximal	Jusqu'à 1201 Mbps
Modes d'opération	Infrastructure
Sécurité	WEP, TKIP, AES, WPA, WPA2
Tension d'alimentation	5 V ±10%
Consommation	< 1000 mA
Type d'antenne	PCB
Bande de fréquence Wi-Fi	2.4 GHz, 5 GHz, 6 GHz
Température de fonctionnement	-10 à 70 °C
Température de stockage	-40 à 80 °C
Humidité	5 à 95 % non condensant
Nombre d'antennes	2 émetteurs / 2 récepteurs (2T2R)
Cryptage	Jusqu'à 128-bit WEP
Compatibilité OS	Linux, Windows
Version Bluetooth	5.2

FOIRE AUX QUESTIONS - WXT2NM2611 Hui Zhou Gaoshengda Technology

Comment puis-je configurer le WXT2NM2611 pour la première fois ?

Pour configurer le WXT2NM2611, commencez par le brancher à une source d'alimentation. Ensuite, suivez les instructions de l'application dédiée pour le connecter à votre réseau Wi-Fi.

Le WXT2NM2611 ne se connecte pas à mon réseau Wi-Fi, que faire ?

Vérifiez que le mot de passe de votre réseau Wi-Fi est correct et qu'il n'y a pas de restrictions de sécurité sur votre routeur. Assurez-vous également que le WXT2NM2611 est à portée de votre routeur.

Comment réinitialiser le WXT2NM2611 aux paramètres d'usine ?

Pour réinitialiser le WXT2NM2611, localisez le bouton de réinitialisation sur l'appareil et maintenez-le enfoncé pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Que faire si le WXT2NM2611 ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une source d'alimentation et essayez un autre câble ou adaptateur si possible. Si le problème persiste, contactez le support technique.

Comment puis-je mettre à jour le firmware du WXT2NM2611 ?

Pour mettre à jour le firmware, ouvrez l'application dédiée, accédez aux paramètres de l'appareil, puis recherchez l'option de mise à jour du firmware et suivez les instructions à l'écran.

Le WXT2NM2611 ne fonctionne pas correctement, que puis-je faire ?

Essayez de redémarrer l'appareil et de vérifier que tous les câbles sont correctement connectés. Si le problème persiste, envisagez de réinitialiser l'appareil aux paramètres d'usine.

Où puis-je trouver le manuel d'utilisation du WXT2NM2611 ?

Le manuel d'utilisation peut être téléchargé sur le site officiel de Hui Zhou Gaoshengda Technology ou dans l'application dédiée.

Quels sont les accessoires inclus avec le WXT2NM2611 ?

Le WXT2NM2611 est généralement livré avec un adaptateur secteur, un câble USB et un guide de démarrage rapide.

Puis-je utiliser le WXT2NM2611 à l'extérieur ?

Vérifiez les spécifications du produit. Si le WXT2NM2611 est conçu pour une utilisation en intérieur, il ne doit pas être exposé aux intempéries.

Comment contacter le support technique pour le WXT2NM2611 ?

Vous pouvez contacter le support technique via le site officiel de Hui Zhou Gaoshengda Technology ou via l'application dédiée.

MODE D'EMPLOI WXT2NM2611 Hui Zhou Gaoshengda Technology

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes :

(1) l'appareil ne doit pas produire de brouillage;

(2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

l'appareil hôte doit porter une étiquette donnant le numéro de certification du module d'Industrie Canada, précédé des mots « Contient un module d'émission », du mot « IC: 12290A-WXT2N» ou d'une formulation similaire exprimant le même sens, comme suit

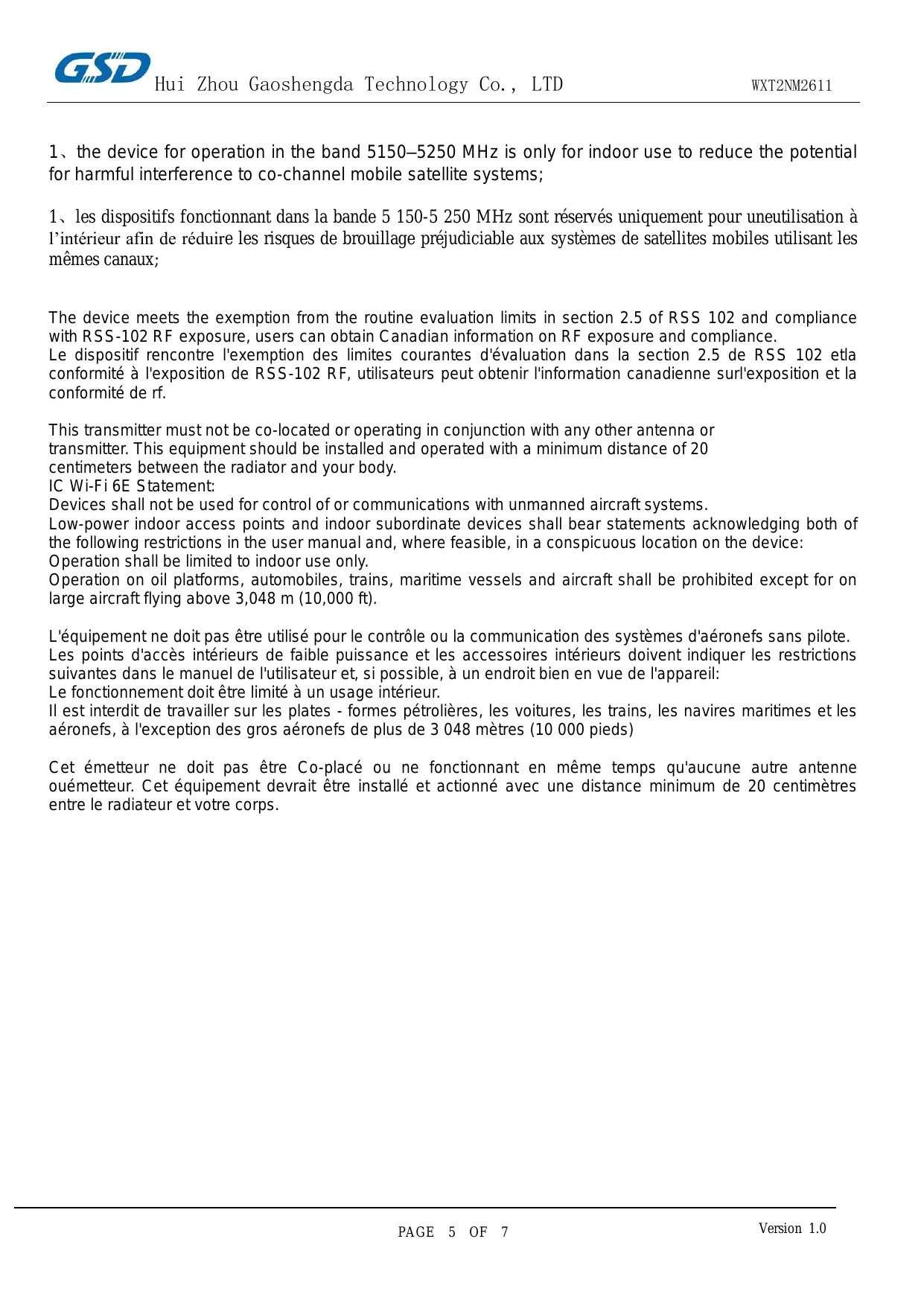

1、les dispositifs fonctionnant dans la bande 5 150-5 250 MHz sont réservés uniquement pour uneutilisation à l'intérieur afin de réduire les risques de brouillage préjudiciable aux systèmes de satellites mobiles utilisant les mêmes canaux;

Le dispositif rencontre l'exemption des limites courantes d'évaluation dans la section 2.5 de RSS 102 etla conformité à l'exposition de RSS-102 RF, utilisateurs peut obtenir l'information canadienne surl'exposition et la conformité de rf.

L'équipement ne doit pas être utilisé pour le contrôle ou la communication des systèmes d'aéronefs sans pilote. Les points d'accès intérieurs de faible puissance et les accessoires intérieurs doivent indiquer les restrictions suivantes dans le manuel de l'utilisateur et, si possible, à un endroit bien en vue de l'appareil:

Le fonctionnement doit être limité à un usage intérieur.

Il est interdit de travailler sur les plates - formes pétrolières, les voitures, les trains, les navires maritimes et les aéronefs, à l'exception des gros aéronefs de plus de 3 048 mètres (10 000 pieds)

Cet émetteur ne doit pas être Co-placé ou ne fonctionnant en même temps qu'aucune autre antenne ouémetteur. Cet équipement devrait être installé et actionné avec une distance minimum de 20 centimètres entre le radiateur et votre corps.

Le présent émetteur radio [IC: 12290A-WXT2N] a été approuvé par Innovation, Sciences et Développement économique Canada pour fonctionner avec les types d'antenne énumérés ci-dessous et ayant un gain admissible maximal. Les types d'antenne non inclus dans cette liste, et dont le gain est supérieur au gain maximal indiqué pour tout type figurant sur la liste, sont strictement interdits pour l'exploitation de l'émetteur.

Le contenu concret à vérifier sont les trois points suivants.

1) le type d'antenne est une carte PCB avec pas plus que -5.9 dBi gain à BT/BLE, 3.43 dBi pour 2.4g WIFI, 4.43 dBi gain pour 5G WIFI et 4.94 dBi pour 6G WIFI et minimum 4.50 dBi pour 6G WIFI.;
2 ) doivent être installés de façon que l'utilisateur final ne peut pas modifier l'antenne
3) La ligne d'alimentation doit être conçue en 50ohm

Le réglage précis de la perte de rendement, etc. peut être effectué en utilisant un réseau correspondant..

l'hôte doit utiliser l'instrument uniquement dans des dispositifs qui répondent à la fcc / (catégorie d'exposition rf mobile, ce qui signifie le dispositif est installé et utilisé à une distance d'au moins 20 cm de personnes.

le manuel de l'utilisateur final doit inclure la partie 15 / (fac rss gen déclarations de conformité relatives à l'émetteur que de montrer dans ce manuel.

le fabricant est responsable de la conformité de l'hôte, le système d'accueil avec le module installé avec toutes les autres exigences applicables du système comme la partie 15 b, ices - 003.

accueillir le fabricant est fortement recommandé de confirmer la conformité avec les exigences de la fcc / (émetteur lorsque le module est installé dans l'hôte.

le dispositif d'accueil doivent avoir une étiquette indiquant contient FCC ID: 2AC23-WXT2N, IC: 12290A-WXT2N

Les personnes chargées de l'installation devraient figurer dans le manuel:

Les dispositifs fonctionnant dans la bande de 5 150 à 5 250 MHz sont réservés uniquement pour une utilisation à l'intérieur afin de réduire les risques de brouillage préjudiciable aux systèmes de satellites mobiles utilisant les mêmes canaux.

Doit avoir sur l'appareil hôte une étiquette indiquant Contient l'ID FCC 2AC23-WXT2N ou IC : 12290A-WXT2N L'ID FCC et l'ID IC ne doivent pas être placés sur l'hôte en même temps et seuls les hôtes se rendant aux États-Unis peuvent utiliser l'ID FCC et seuls les hôtes se rendant au Canada peuvent utiliser l'ID IC.
