AquaLink PDA - Système de contrôle de piscine Jandy - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Télécommande sans fil
Utilisation	Contrôle de systèmes AquaLink
Écran	Écran LCD
Alimentation	Piles (non précisées)
Fonctions principales	Contrôle piscine, spa, chauffage
Mode de communication	Sans fil
Nombre de boutons	7
Langues supportées	Anglais, français, espagnol
Installation	Installation par professionnel qualifié
Compatibilité	Systèmes AquaLink PDA, RS, Z4
Dimensions	Non précisé
Poids	Non précisé
Matériau	Plastique
Garantie	Non précisée
Instructions fournies	Manuel multilingue
Précautions	Installation et maintenance par professionnel

FOIRE AUX QUESTIONS - AquaLink PDA Jandy

Comment réinitialiser le Jandy AquaLink PDA ?

Pour réinitialiser le Jandy AquaLink PDA, éteignez l'alimentation de l'appareil, attendez 30 secondes, puis rallumez-le. Cela réinitialisera le système.

Pourquoi l'écran du Jandy AquaLink PDA reste-t-il noir ?

Si l'écran reste noir, vérifiez d'abord l'alimentation. Assurez-vous que l'appareil est correctement alimenté et que les câbles ne sont pas endommagés.

Comment ajouter un dispositif supplémentaire au Jandy AquaLink PDA ?

Pour ajouter un dispositif, accédez au menu de configuration sur l'écran du PDA, sélectionnez 'Ajout de dispositif' et suivez les instructions affichées.

Le Jandy AquaLink PDA ne répond pas aux commandes, que faire ?

Si l'appareil ne répond pas, essayez de le réinitialiser comme mentionné précédemment. Si le problème persiste, vérifiez les connexions et le câblage.

Comment changer les paramètres de température de l'eau ?

Pour changer les paramètres de température, accédez au menu 'Contrôle de la température' sur l'écran et ajustez la température selon vos préférences.

Que faire si le Jandy AquaLink PDA affiche un code d'erreur ?

Notez le code d'erreur affiché et consultez le manuel de l'utilisateur pour les significations des codes d'erreur. Vous pouvez également contacter le support technique.

Comment mettre à jour le logiciel du Jandy AquaLink PDA ?

Pour mettre à jour le logiciel, téléchargez la dernière version depuis le site officiel de Jandy, puis suivez les instructions pour installer la mise à jour via l'interface du PDA.

Le Jandy AquaLink PDA ne se connecte pas au Wi-Fi, que faire ?

Vérifiez que le réseau Wi-Fi est opérationnel et que le mot de passe est correct. Essayez de redémarrer le routeur et le PDA pour rétablir la connexion.

Comment effectuer un entretien régulier du Jandy AquaLink PDA ?

Pour un entretien régulier, nettoyez l'écran et vérifiez les connexions électriques. Assurez-vous également que le logiciel est à jour et que les dispositifs connectés fonctionnent correctement.

Où trouver le manuel d'utilisation du Jandy AquaLink PDA ?

Le manuel d'utilisation est disponible en ligne sur le site officiel de Jandy. Vous pouvez le télécharger au format PDF pour une consultation facile.

MODE D'EMPLOI AquaLink PDA Jandy

AquaLink® télécommande sans fil

Pour utilisation avec les systèmes AquaLink PDA, RS et Z4

A VERTISSEMENT

POUR VOTRE SÉCURITÉ – Ce produit doit être installé et entretenu par un entrepreneur agréé et compétent dans le matériel de piscine par la juridiction dans laquelle ce produit sera installé ou de telles exigences existent au niveau des états ou au niveau local. Le maintain dévaïtre fait par une personne professionnelle avec suffisiment d'expérience avec l'installation et le maintain de matériel de piscine de façon exacte. Avant d'installer ce produit, lisez et suivez tous les avertissements et instructions qui accompagnent ce produit. Si vous ne suivez pas les avertissements et instructions, cela peut entraîner des dommages matériels, des blessures personnelles, ou la mort. Une installation et/ou une manipulation incorrecte pourrait annuler la garantie.

Une installation et/ou une manipulation incorpore ce peut creer des risques electriques non voulus qui pouraient cause de séries blessures, des dommages matériels, ou la mort.

ATTENTION INSTALLATEUR - Ce manuel contient des informations importantes sur l'installation, la manipulation et l'utilisation sécurité de ce produit Ces informations dévaient être fournies au propriétaire/manipulateur de cet équipement.

Table des matières

Section 1. Consignes de sécurité importantes 20

Section 2. Description du produit 22

2.1Compatibilité 22
2.2 Fonctions de base 23
2.3 Dimensions de la boîte de jonction de l'émetteur-recepteur et de la télécommande 24

3.1 Raccord de la boîte de jonction de l'émetteur-recepteur au centre d'alimentation (CCI) 25
3.2 Installation de la télécommande sans fil 26
3.3 Modification du canal de fréquence 27

Section 4. Fonctionnement de la télécommande 29

4.1 Menus et fonctions 30
4.2 Mode piscine/Mode spa 30
4.3 Rechauffeur de piscine/Rechauffeur de spa 30

FICHE DE RENSEIGNEMENTS SUR L'ÉQUIPEMENT

DATE DE L'INSTALLATION

INFORMATION SUR L'INSTALLATEUR

LECTURE INITIALE DU MANOMÉTURE (AVEC FILTR PROPRE)

MODELE DE POMPE CHEVAL-VAPEUR

REMARQUES

Déclaration de la FCC

AVERTISSEMENT: Les changements ou modifications apportés à cet apparéil qui ne sont pas expressémentapprovés par la partie responsable de la conformité peuvent annuler l'autorité de l'utilisateur à faire fonctionner l'équipment.

REMARQUE: Cet équipement a eté examé et il a eté conclus qu'il est conforme aux limites pour un apparéil numérique de Classe B, conformément à la partie 15 des Régles de la FCC. Ces limites sont conçues pour assurer une protection raisonnable contre l'interférence nocive dans une installation résidentielle. Cet équipement produit, utilise et peut émettre de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé selon les instructions, il peut provoquer de l'interférence nocive aux radiocommunications. Cependant, il n'y a aucune garantie que l'interférence ne se produit pas dans une installation particulière. Si cet équipement provoque de l'interférence nocive à la réception de la radio ou des émissions télévisées, ce

qui peut être déterminé en activant et en désactivant l'équipement, l'utilisateur est invite à essayer de corriger l'interférence selon l'une ou plusieurs des mesures suivantes :

• Réorientez ou déplacez l'antenne de réception.
• Augmentez la distance entre l'équipement et le récepteur.
• Raccordez l'équipement à une source électriche sur un circuit différent de celui auquel le récepteur est raccordé.
• Consultez le marchand ou un technician experimenté en radio ou en télévision pour trouver une solution.

Cet équipement est conforme à la partie 15 des Règles de la FCC. L'opération est sujette aux deux conditions suivantes : (1) cet apparéil ne cause pas d'interférence nocive; et (2) cet apparéil doit accepter toute interférence reçue, y compris l'interférence qui peut provoquer une opération non souhaitée.

Énoncé de réglementation d'ISDE Canada

Cet apparéil contient un ou des émetteurs/récepteurs exemptions de licence/ exempls de licence conformes aux RSS exemptions de licence d'Innovation, Science et Développement économique Canada. Le fonctionnement est soumis aux deux conditions suivantes :

(1) cet apparéil ne doit pas causeur d'interférences, et (2) cet apparéil doit accepter toute interférence, y compris les interférences pouvant entraîner un fonctionnement indésirable de l' apparéil.

Section 1. Consignes de sécurité importantes

LIRE ET SUIVRE TOUTES LES DIRECTIVES

Tous les travaux d'électricité doivent être complis par unElectricien agréé et doivent être conformes aux normes fédérales, provinciales et régionales. Au moment de l'installation et de l'utilisation de cet équipement électrique, des précautions de base doivent toujours être suivies, entre autres :

AVENTISSEMENT

Pour réduire le risque de blessure ou de mort grave, ne pas enlever la tuyauterie d'aspiration de votre spa ou jacuzzi. Ne jamais actionner un spa ou jacuzzi si la tuyauterie d'aspiration est cassée ou absente. Ne jamais remplacer une tuyauterie d'aspiration avec une évaluée inférieure au taux de début spécifique dans l'assemblage de l'équipement.

Danger d'electrocution, ce qui pourrait entraîner des blessures graves ou la mort - Les installations Canadiennes doivent se trouver à au moins trois (3) mètres de l'eau.

• Ne pas laisser les enfants utiliser une cuve de relaxation sans surveillance.
• Pour éviter que les cheveux ou une partie du corps puisent être aspirés, ne pas utiliser une cuve de relaxation si les grilles de prise d'aspiration ne sont pas toutes en place.
• Les personnes qui prenent des médicaments ou ont des problèmes de santé devraient consulter un médecinavant d'utiliser une cuve de relaxation.

Une barre terminale marquee GROUND (terre) est intégrée au centre de commande. Pour diminuer le risque de chic électrique pouvant causeurs des blessures graves ou la mort, raccorder cette barre de bornes à la borne de terre du service d'électricité ou du tableau d'alimentation avec un conducteur en cuivre en continu ayant une isolation verte et qui est équivalent en taille à celui aux conducteurs du circuit d'approvisionnement de cet équipement, mais pas inférieur au calibre no 12 AWG (3,3mm^2) . En outre, un second connecteur fil doit être relié avec un fil de calibre no 8 AWG (8,4mm^2) de cuivre à une échelle métallique, canalisation d'eau ou autre métal à moins de cinq (5) pieds (1,52m) de la piscine ou du spa. Au Canada, le fil de mise à la terre doit être au moins de calibre 6 (13,3mm^2) .

Quand un Power Center est utilisé pour alimenter ou passer un luminaire sous-marin, défaut à la terre appropriée Circuit (GFCI) protection pour le circuit d'éclairage est prévu dans le domaine. Les conducteurs du côte charge du circuit de disjoncteur de fuite à la terre ne doivent pas se couver dans les conduits, les boîtiers ou les enveloppées contenant d'autres conducteurs, à moins que les conducteurs supplémentaires ne soient aussi protégés par un disjoncteur de fuite à la terre. Se reporter aux réglementations locales pour plus de détails.

Pour éviter des dommages, s'assurer d'utiliser ce système de commande pour régler seulement les réchauffeurs conditionnés de piscine/spa qui possèdent un fonctionnement intégré et des commandes de limite élevées pour limiter la température de l'eau pour l'utilisation de piscines/ spas. On ne devrait pas compter sur ce dispositif comme régulateur de limite de sécurité.

A VERTISSEMENT

Une immersion prolongée dans l'eau chaude peut induire une hyperthermie. Survient lorsque la température interne du corps atteint un niveau de plusieurs degrés au-dessus de la température normale du corps, qui est de 37^ (98,6 ^ F ). Les symptômes d'hyperthermie comprend des étourdissements, l'évanouissement, la somnolence, la léthargie et une augmentation de la température interne du corps. Les effets de l'hyperthermie comprehennent : 1) ignorance du danger imminent; 2) incapacité de partir la chaleur; 3) incapacité à reconnaître la nécessité de sortir du spa; 4) inaptitude à quitter le spa; 5) léssions faètales chez les femmes enceintes 6) perte de conscience entrainant un risque de noyade.

Pour réduire le risque de blessures -

• La température de l'eau dans les spas ne doit jamais dépasser 40^ ( 104^ ). Les températures de l'eau entre 38^ ( 100^ ) et 40^ ( 104^ ) sont considérées comme déequates pour un adulte en bonne santé. Des températures d'eau inférieures sont recommandées pour les enfants et lorsque l'utilisation du spa ne dépasse pas 10 minutes.
• Étant donné que des températures d'eau excessives peuvent endommager le fœtus pendant les premiers mois de grossesse, les femmes enceintes ou évientuèlement enceintes doivent limiter les températures d'eau dans un spa à 38 °C (100 °F).
• Avant d'entrée dans un spa ou un jacuzzi, l'utilisateur devra vérifier la température de l'eau à l'aide d'un thermomètre précis puisque la tolérance des dispositifs de régulation de température de l'eau varie.
• La consommation d'alcohol, de drogues ou de médicaments avant ou pendant l'utilisation d'un spa ou d'un jacuzzi peut entraîner la perte de conscience et la possibilité de noyade.
• Les personnes obées, ou ayant des antécédents cardiaques, diabétiques, circulatoires ou de tension doivent consulter leur médecin avant d'utiliser un spa.
• Les personnes sous traitement Médicamentieux doivent consulter un médecin avant d'utiliser un spa ou un jacuzzi, certains médicaments pouvant provoquer la somnolence et d'autres médicaments pouvant affecter la fréquence cardiaque, la tension arterielle et la circulation.
• Pour éviter des blessures, user de prudence en entrant dans une cuve de relaxation et en sortant.
• Pour éviter l'évanouissement et la noyade eventuelle, ne prendre ni drougue ni alcool avant d'utiliser une cuve de relaxation ni quand on s'y trouve.
• Ne pas utiliser une cuve de relaxation immédiatement après un exercice fatigant.
  L'utilisation prolongée d'une cuve de relaxation peut etre dangereuse pur la sanctie.
• Ne pas placer d'appareil électriche (luminaire, téléphone, radio, téléviseur, etc) à moins de 1.52m de cette cuve de relaxation.
• La consommation d'alcool ou de drogue augmente considérablement les risques d'hyperthermie mortelle dans une cuve de relaxation.

Attention installateur:

Installer pour assurer le drainage du compartment pour les composants électriques.

Section 2. Description du produit

Si la télécommande sans fil est une composante d'un système AquaLink PDA, des options de configuration et de programmation supplémentaires sont accessibles depuis l'interface utilisé de la télécommande (IU).

Si la télécommande sans fil est une composante d'un système AquaLink RS ou Z4, la configuration et la programmation doivent être effectuees depuis l'IU du système. La telecommande sans fil peut ainsi'être utilisée pour activer et désactiver I'equipement, les programmes et les parametes.

Pour obtenir de l'information détaillée complète, consulter les manuels suivants :

Manuel de l'AquaLink PDA : H0572300

Manuel de l'Aqualink One Touch: 6593

Manuel de I'AquaLink Z4: H0386600

Des exemplaires sont offerts depuis le site Web www.zodiacpoolsystems. com ou en communiquant avec le soutien technique au +1.800.822.7933.

Ces consignes doivent être rigoureusement respectées. Lisez-les en entier avant demettre en marche l'équipement.

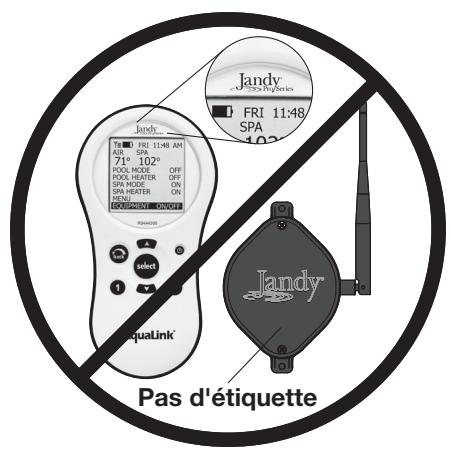

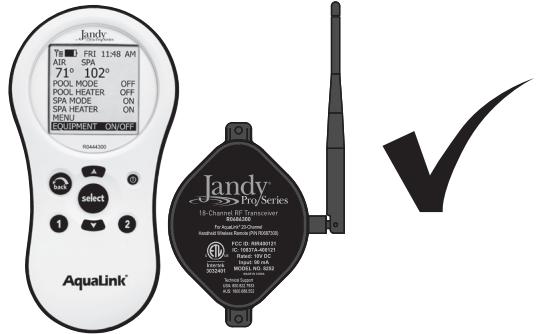

2.1 Compatibility

Le 18 canal Jandy télécommande sans fil pour ordinateur de poche série est uniquement compatible avec 18 canaux Jandy transceivers J-Box correspondante. Toutes les versions antérieures ou versions alternatively de marque ne sont pas compatibles avec ce produit. Pour toute question sur la compatibilité s'il vous plaît contacter le support technique Zodiac Pool Systems LLC +1.800.822.7933.

2.2 Fonctions de base

La télécommande sans fil peut être utilisée pour activer et désactiver l'équipement ou ses fonctionnalités soit manuellement depuis la fonction de menu MISE SOUS TENSION/HORS TENSION DE L'ÉQUIPEMENT, soit avec les « touches de raccourci », les boutons 1 ou 2. Voir la section Fonctionnement de la télécommande pour obtenir de l'information détaillée.

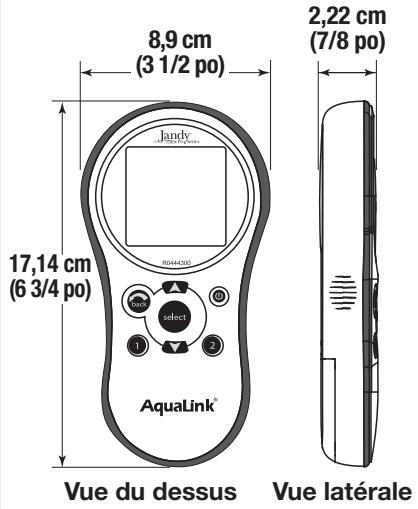

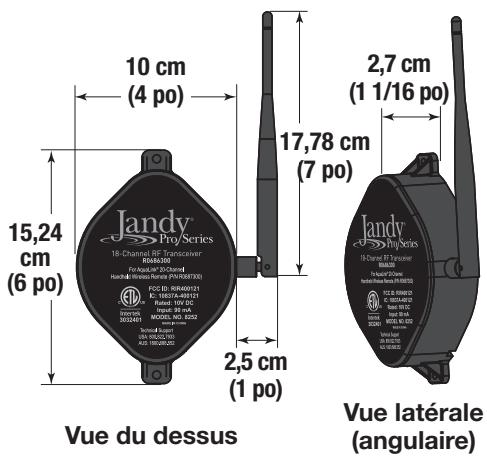

2.3 Dimensions de la boîte de jonction de l'émetteur récepteur et de la télécommande

Télécommande sans fil

Boîte de jonction

L'émetteur-recepteur transmettra à travers les murs. Cependant, les structures en acier, le bardage en aluminium, le stucco, le fer forgé, le grillage à mailles losangées, le verre de plomb et d'autres articles ayant une fréquence de 900 MHz peuvent empêcher toute communication entre la télécommande sans fil et le centre d'alimentation. Pour optimiser la communication, installer les émetteurs-recepteurs dans un emplacement qui minimise les interférences.

A VERTISSEMENT

Des tensions potentiellement élevées dans les centres d'alimentation de l'AquaLink peuvent potentiellément provoquer des risques électriques dangereux, des blessures graves, voire mortelles, ou des dommages à la propriété. Couper le courant au circuit principal alimentant le centre d'alimentation pour débrancher le centre d'alimentation du système.

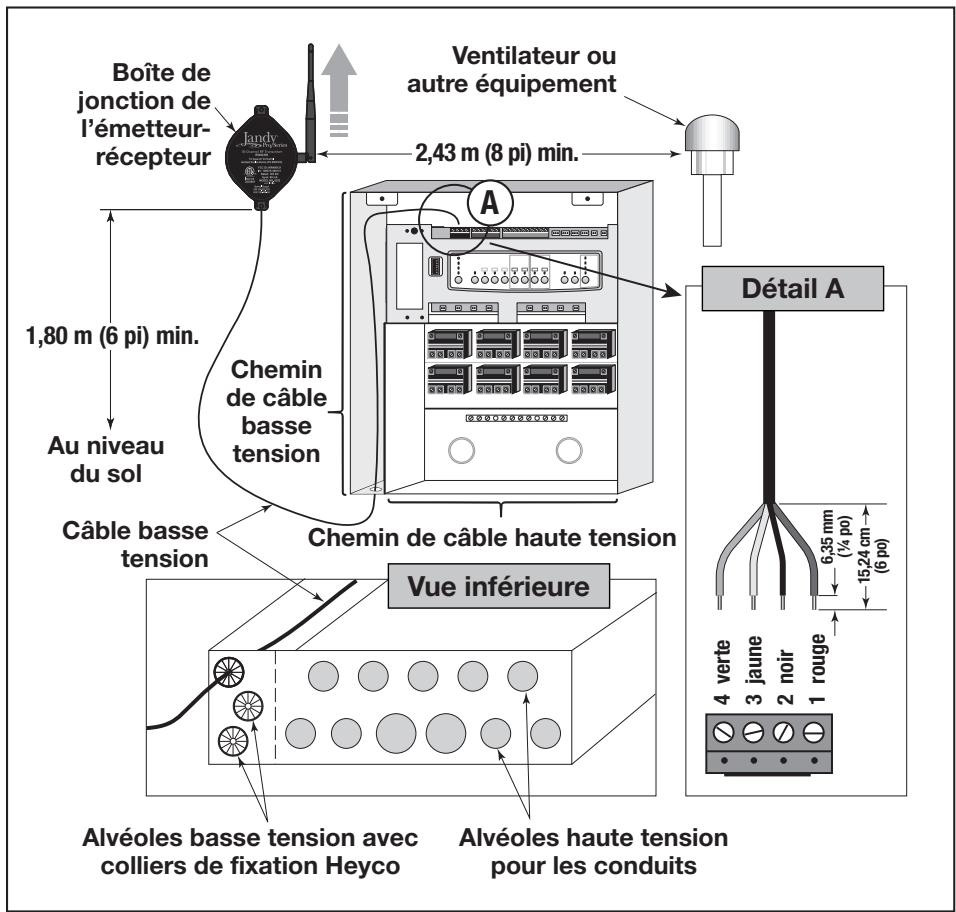

3.1 Raccord de la boîte de jonction de l'émetteurrécepteur au centre d'alimentation (CCI)

1. Couper l'alimentation au centre d'alimentation.
2. Installer la boîte de jonction de l'émetteur-recepteur au moins à 1,8 m (6 pi) au-dessus du sol et au moins à 2,44 m (8 pi) au-dessus ventilateurs qui peuvent être à proximité.
3. L'antenne de la boîte de jonction de l'émetteur-recepteur doit pointer vers le ciel.
4. Faire passer le cable à quatre fils de la boîte de jonction par le collier de fixation Heyco® dans le chemin de cableasse tension du centre d'alimentation.

5. Ouvrir la porte du centre d'alimentation et retarder le panneau vide.

6. Acheminer le cable à quatre fils au centre d'alimentation par le chemin de cableasse tension.

7. Couper l'excedent de fil.
8. Dénuder la gaine d'iso1ation du cable sur environ 15 cm (6 po).
9. Dénuder chaque cable sur 7 mm (1/4 po).
10. Brancher le cable à quatre fils à la barrette rouge au centre d'alimentation (CCI).
11. Installer le panneau vide sur le centre d'alimentation.
12. Remetre le courant.

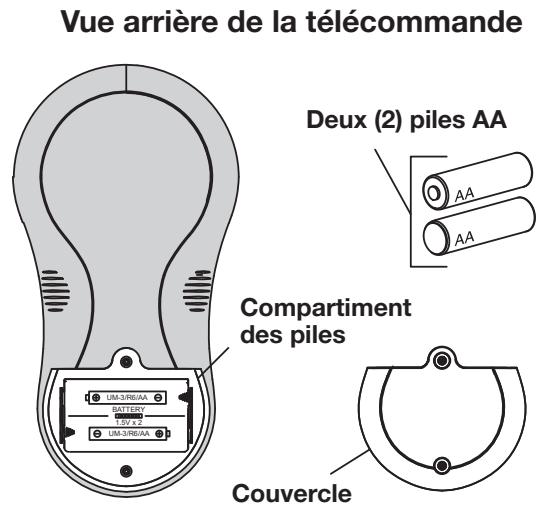

3.2 Installation de la télécommande sans fil

1. Sortir la télécommande de l'emballage.
2. À l'arrière de la télécommande sans fil,steroler les deux (2) vis qui fixent le couvercle du compartment des piles.
3. Insérer deux (2) piles AA. Assurez-vous que la polarité est correcte.
4. Remetre le couvercle du compartment des piles et le fixer à l'aide des deux (2) vis retirees à l'Etape 2.

3.3 Modification du canal de fréquence

MISE EN GARDE

Précautions DES - Toute décharge électrostatique (DES) peut endommager des composants électroniques à l'intérieur de votre apparil. Pour empêcher tout dommage DES, il est recommendé de dissiper l'électricité statique de votre corps avant d'interagir avec les composants électroniques internes de vos apparils, tels qu'un circuit imprimé ou les bornes de connexion. Vous pouvez aussi suivre les étapes suivantes pour empêcher des dommages liés aux décharges électrostatiques :

• Lors du déballage d'un composant sensible à l'électricité statique hors de son carton d'emballage, ne pas-retirer le composant du matériel d'emballage antistatique avant d'être prét(e) à installer le composant. Juste avant de déballer l'emballage antistatique, assurez-vous de dissiper l'électricité statique de votre corps.
• En transportant un composant sensible, commencez par le placer dans un contenant ou un emballage antistatique.

Si le système de la télécommande de l'AquaLink fonctionne selon un point de consigne nonprogramme, une autre télécommande a proximé peut utiliser le même canal ou un canal similaire. Pour éviter tout fonctionnement erratique, le canal du système de la télécommande peut être modifié. La télécommande sans fil et la boîte de jonction de l'émetteur-recepteur doivent être régliées sur le même canal RF.

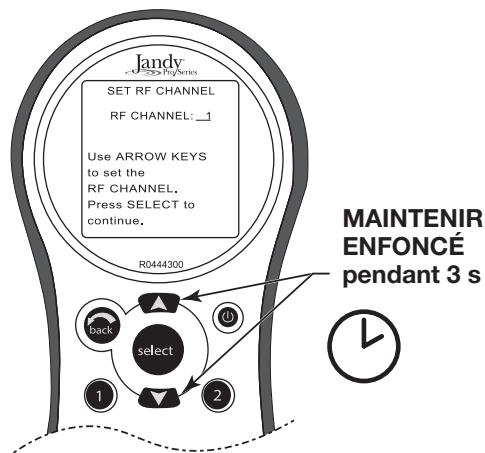

1. Depuis la télécommande, maintainir enfoncées simultanément les deux touches de direction UP (haut) et DOWN (bas) pendant trois (3) secondes. L'écran CHANNEL SETUP (configuration de canal) s'affichera.

2. Utiliser les touches de raccourci UP (haut) et DOWN (bas) pourmettre en surbrillance le canal RF souhaité. Ensuite, appuyer sur SELECT (seLECTIONner).

3. Au moment de la seLECTION du canal RF, le message suivant apparait à l'écran de la télécommande :

Réglez le commutateur à glissière de la CCI de la boîte de jonation en mode LEARN (apprendre).

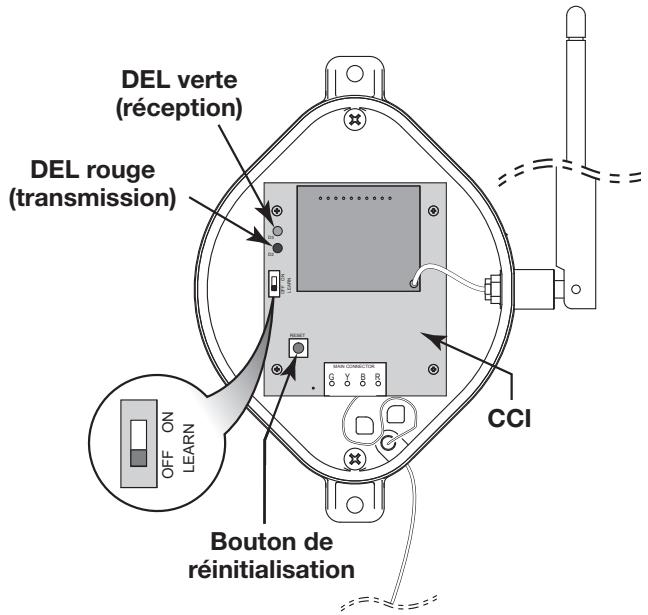

Boîte de jonction de l'émetteur-recepteur - Vue interieure

1. Depuis la boîte de jonction de l'émetteur-recepteur, retarder le couvercle pour exposer la CCI.
2. Faire glisser le commutateur Learn (apprendre) à la position ON (mise sous tension).
3. À l'écran de la télécommande, le message-guide affiché sera : Restaurer le commutateur à glissière de la boîte de jonction, puis appuyer sur le bouton Reset (réinitialiser) de la boîte de jonction.
4. Faire glisser le commutateur Learn (apprendre) à l'intérieur de la boîte de jonction de l'émetteur-recepteur à la position OFF (mise hors tension).
5. Appuyer sur le bouton Reset (réinitialiser) de la boîte de jonction de l'émetteur-recepteur.
6. Lorsque cela sera fait, les DEL rouge et verte de la boîte de jonction clignoteront simultanément.

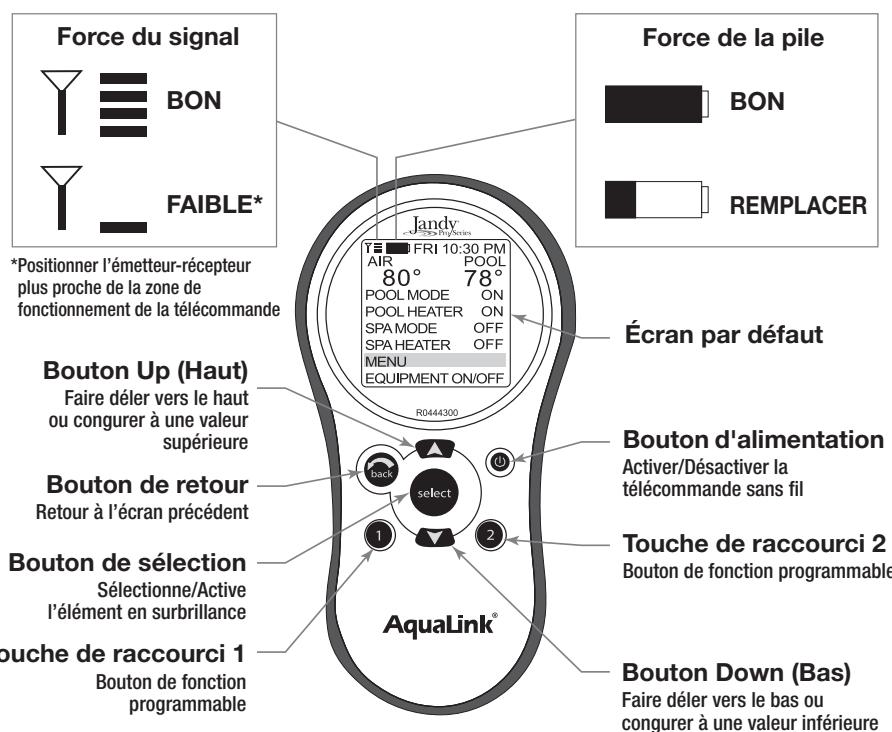

Section 4. Fonctionnement de la télécommande

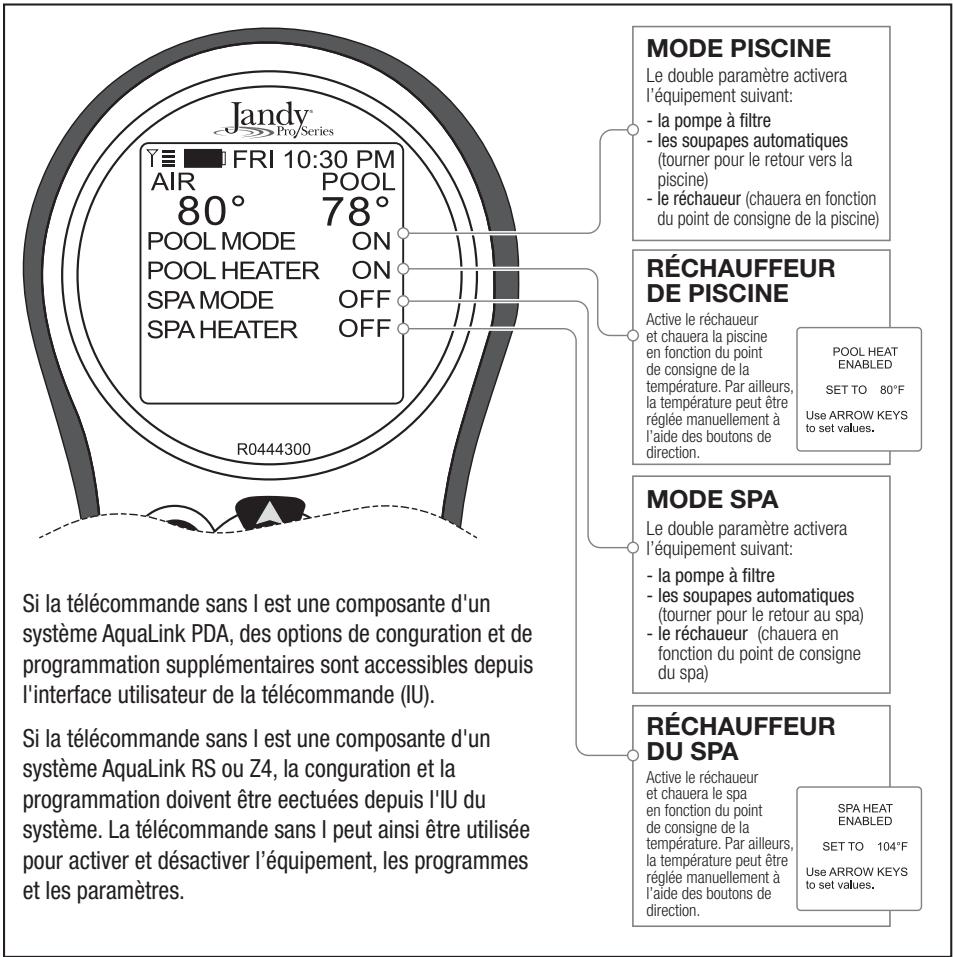

4.1 Menus et fonctions

4.2 Mode piscine/Mode spa

Ce double paramètre fera demarrer la pompe de filtration à la vitesse appropriée et tourner les soupapes automatiques au bon régime. Si le SET TEMP (point de consigne de la température) a été activé, le rechauffeur sera également activé et chauffera la piscine ou le spa en fonction du point de consigne de la température.

4.3 Réchauffeur de piscine/Réchauffeur de spa

Active ou désactive le réchauffeur. Lorsque le réchauffeur est actif, l'eau est chauffée en fonction du point de consigne de la température configuré pour la piscine ou le spa. Les Températures peuvent également être régées manuellement à l'aide des touches de direction pour augmenter ou diminuer le point de consigne de la température.
