Ecran PC - Écran PC ESSENTIELB - Notice d'utilisation et mode d'emploi gratuit

Marque	ESSENTIELB
Type de produit	Ecran PC (moniteur)
Technologie de rétroéclairage	LED
Format image	16:9
Alimentation	100-240 V~ 50/60 Hz
Consommation en veille	inferieure ou egale a 1 W
Temperature de fonctionnement	0 a 40 degres C
Humidite maximale	inferieure a 80 % (sans condensation)

FOIRE AUX QUESTIONS - Ecran PC ESSENTIELB

Comment connecter l'écran ESSENTIELB à mon ordinateur ?

Reliez le câble vidéo fourni (VGA ou HDMI selon votre modèle) entre la sortie vidéo de votre PC et l'entrée correspondante au dos de l'écran. Branchez ensuite le câble d'alimentation et appuyez sur le bouton d'alimentation. Si l'écran dispose de plusieurs entrées, sélectionnez la source correcte via le menu OSD (bouton SOURCE ou MENU).

L'écran reste noir après l'allumage : que faire ?

Vérifiez que le câble d'alimentation est correctement branché à la prise murale et à l'écran. Assurez-vous que le câble vidéo est fermement connecté des deux côtés. Le voyant LED doit s'allumer : s'il reste éteint, le problème vient de l'alimentation ; s'il clignote orange, l'écran est en veille sans signal.

Le message <b>Pas de signal</b> s'affiche : comment le résoudre ?

Ce message indique que l'écran ne reçoit pas de signal vidéo de l'ordinateur. Vérifiez la connexion du câble vidéo et redémarrez le PC. Sous Windows, appuyez sur Win + P pour choisir le mode d'affichage. Si vous avez plusieurs sorties vidéo sur le PC (carte graphique dédiée et sortie intégrée), essayez l'autre port.

L'image est floue ou manque de netteté : comment y remédier ?

Un affichage flou sur un écran LCD est presque toujours dû à une résolution non native. Allez dans Paramètres Windows > Affichage > Résolution et sélectionnez la résolution recommandée (marquée "Recommandée"). Utilisez de préférence une connexion HDMI plutôt que VGA pour une image plus nette.

L'écran scintille ou clignote : quelle est la cause ?

Un scintillement est souvent causé par un câble vidéo défaillant ou mal branché. Remplacez ou rebranchez fermement le câble. Vérifiez également que le taux de rafraîchissement dans les paramètres d'affichage Windows correspond à la fréquence supportée par votre écran. Un branchement sur une multiprise surchargée peut aussi provoquer ce symptôme.

Les couleurs semblent incorrectes, trop délavées ou trop saturées

Accédez au menu OSD via le bouton MENU de l'écran et sélectionnez l'option de réinitialisation aux réglages d'usine. Vous pouvez aussi ajuster manuellement la luminosité, le contraste et la température de couleur. Vérifiez que le mode d'image n'est pas réglé sur un profil inhabituel ("Film", "Jeu", etc.).

Comment accéder au menu OSD et régler la luminosité ?

Appuyez sur le bouton MENU situé sur le bord ou la face inférieure de l'écran pour ouvrir le menu OSD. Naviguez avec les boutons + et - (ou les touches directionnelles) jusqu'à la section Image, puis ajustez luminosité, contraste et couleur. Appuyez sur le bouton de confirmation pour valider chaque réglage.

L'écran passe en veille automatiquement : est-ce normal ?

Oui, l'écran entre en veille dès que l'ordinateur n'envoie plus de signal vidéo actif, notamment quand le PC se met lui-même en veille. Pour modifier ce comportement, allez dans Paramètres Windows > Alimentation et mise en veille et augmentez le délai avant mise en veille de l'écran.

Comment nettoyer l'écran sans l'endommager ?

Eteignez l'écran et débranchez-le avant de le nettoyer. Utilisez un chiffon microfibre doux légèrement humidifié avec de l'eau claire. N'utilisez jamais de produits abrasifs, d'alcool, de solvants ou de spray directement sur la dalle, car cela peut détériorer le revêtement anti-reflets.

Quelles précautions respecter pour installer l'écran ?

Posez l'écran sur une surface stable et plane, à l'abri de la lumière directe du soleil et de toute source de chaleur (radiateur, fenêtre ensoleillée). Laissez au minimum 10 cm d'espace de chaque côté pour assurer une ventilation correcte. La température ambiante de fonctionnement recommandée est de 0 a 40°C.

L'affichage est décalé ou des bandes noires apparaissent sur les côtés

Ce phénomène survient lorsque la résolution ou le format d'image sélectionné ne correspond pas au format natif de l'écran (16:9). Réglez la résolution sur la valeur native recommandée dans les paramètres d'affichage Windows. Vérifiez aussi dans le menu OSD que l'option de format d'image est réglée sur Auto ou Plein écran.

MODE D'EMPLOI Ecran PC ESSENTIELB

• 1 écran bureautique plat 24" ou 27"

• 1 cable HDMI (longueur : 1,5 metre)

• 1 alimentation secteur
  -1 pied

-1 tournevis
- 2 vis VESA

Contents of the box

Mention légale : Les termes HDMI, interface multimédia haute définition HDMI et habillage commercial HDMI, et les logos HDMI sont des marques commerciales et des marques déposées de HDMI Licensing Administrator, Inc.

caractéristiques techniques

MODELE	8011337	8011338
Taille d'écran	24 pouces	27 pouces
Format de l'image	16:9
Lumière noire	LCD
Luminosité	300 cd/m2
Dalle	VA
Résolution	HDMI 2.0 : 1920 x 1080 à 75Hz
Rafraîchissement	75 Hz
Temps de réponse	5ms
Angle de vue	178°(H) / 178°(V)
Taux de contraste	4000:1
Fixation VESA	100 x 100 mm
FreeSync	Oui
Entrées	HDMI 2.0 x 1, VGA x 1, Jack 3,5mm
Modèle adaptateur secteur	FJ-SW1203000E
Alimentation	100 - 240 V~ 50/60 Hz 1,5 A
Sortie d'alimentation	12,0 V --- 3,0 A 36,0 W
AUDIO
Haut-parleurs	Oui
Sortie audio	2 x 2 W
CARACTERISTIQUES PHYSIQUES
Dimensions physiques
Dimensions (avec pied)	540 x 451 x 195 mm	616 x 451 x 195 mm
Dimensions (sans pied)	540 x 320 x 42 mm	616 x 365 x 42 mm
Poids (avec pied)	2,8 kg	4,4 kg

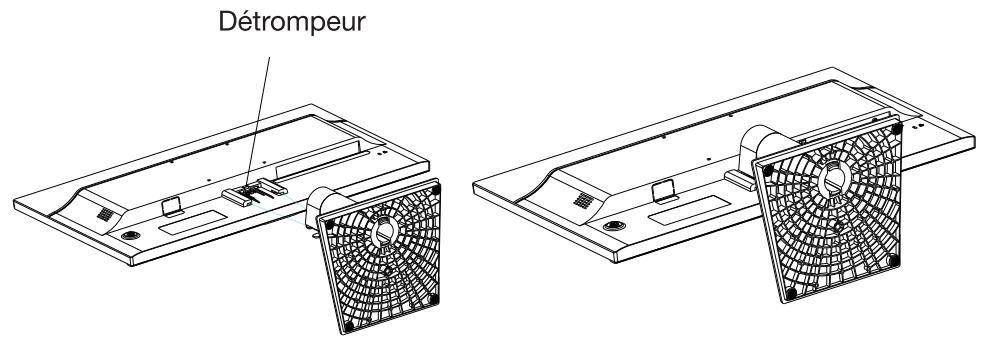

installation du moniteur

1. Insérez le pied support dans la base. Assurez-vous de l'enforcer jusqu'à entendre un « clic »

1. Posez le moniteur à plat, sur une surface plane et stable recouverte d'un tissu doux, puis faites glisser le pied dans l'encoche jusqu'à entendre un «click». Si vous souhaitez 0ter le pied, appuyez sur le détrompeur puis tirez le pied vers le bas.

Ne placez pas le moniteur à l'envers pour installer le socle! Vous risqueriez d'endommager l'écran PC.

description du moniteur

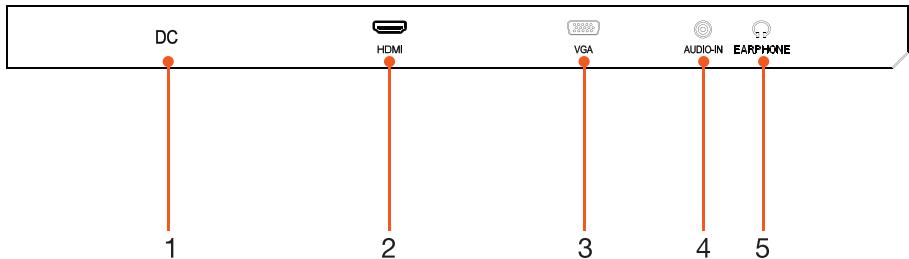

Connectiques

1 Connecteur d'alimentation
2 | Port HDMI 2.0
3 | Port VGA
4 Prise audio IN
5 Prise casque 3,5 mm

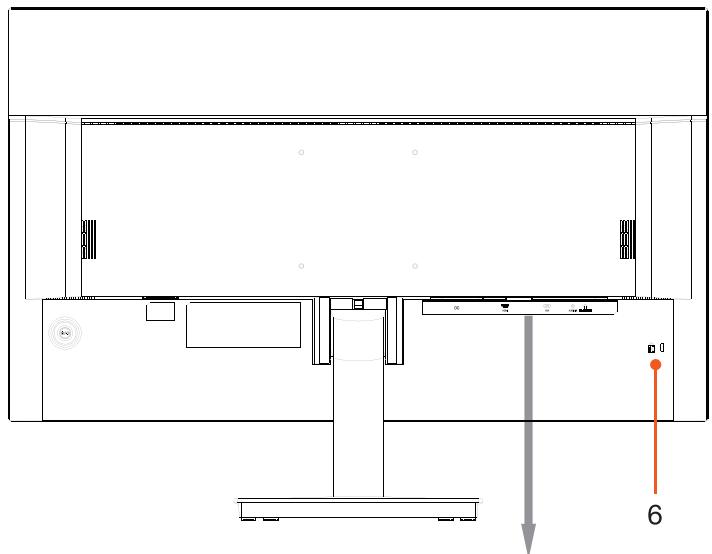

6 Fente de sécurité : Convient pour fixer des cables de 3× 7mm (non inclus et vendus séparation).

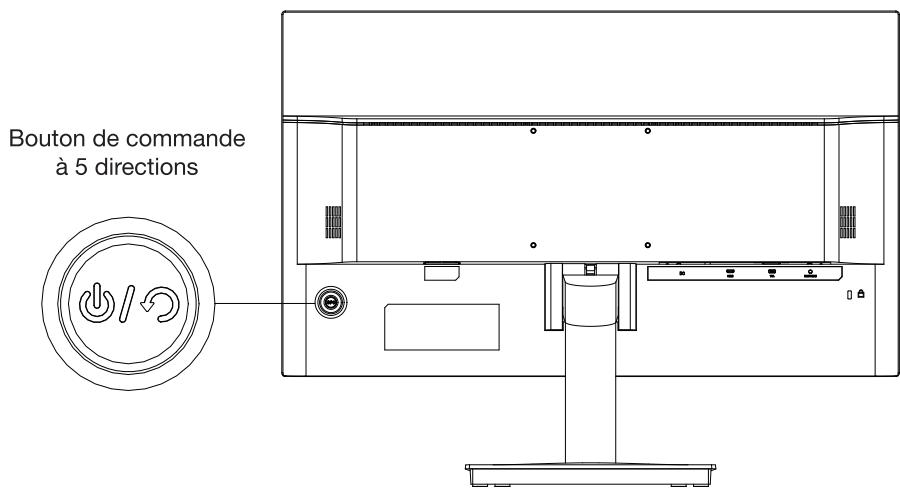

Bouton de commande

	Fonctionnement classique	Navigation dans les menus
Appui court	Allumer l'écran	Verifier
Appui long (3 secondes)	Éteindre l'écran
Actionner vers le haut	Réglage automatique (uniquement en mode VGA)	Naviguer vers le haut
Actionner vers le bas	Accéder aux menus de configuration	Naviguer vers le bas
Actionner vers la droite	Accéder au réglage du volume	Accéder au sous-menùsuivant /Augmenter une valeur
Actionner vers la gauche	Accéder au réglage de la luminosité	Accéder au sous-menùpréçédent /Diminuer une valeur

Note :

• Le bouton de commande ne permet pas de déconnecter l'appareil de l'alimentation électrique. Si vous souhaitez déconnecter le moniteur de l'alimentation électrique, débranchez le bloc d'alimentation secteur.

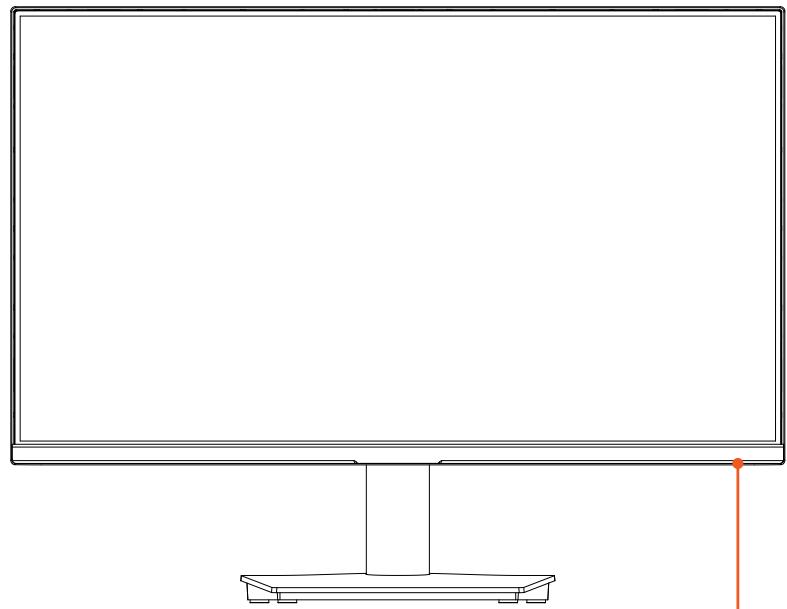

Témoin lumineux

Témoin lumineux :
- rouge clignant lorsque l'écran est en veille
- bleu lorsque l'écran est en fonctionnement

navigation dans les menus

1. Pivotez le bouton de commande vers le bas après avoir allumé l'écran.
2. Activez le bouton de commande vers le haut ou vers le bas pour naviguer dans les différents menus.
3. Activez le bouton de commande vers la droite pour valider le menu ou sous-menu selectionné.
4. Activez le bouton de commande vers le haut ou vers le bas pour selectionner un paramètre ou modifier une valeur.
5. Activez le bouton de commande vers la droite pour valider.

Tous les changements sont automatiquement sauvégardés.

Menu	Sous-menu	Description
Affichage	· Luminosité · Contraste · Pré-réglage · DCR · Overdrive · HDR	· Ajuster la luminosité de l'affichage. · Ajuster le contraste d'affichage. · Paramétrer le mode Eco. L'ajustement automatique du contraste et de la luminosité sont actifs uniquement lorsque le mode standard est choisi. · Détecter la distribution des signaux d'entrée et créé un contraste optimisé. Pivotez le bouton de commande vers la droite pour activer ou désactiver la fonction DCR. · Régler l'intensité de l'overdrive en fonction de l'utilisation du moniteur. · Appliquer automatiquement un effet HDR optimal en fonction de la source video.
Config. Image	· Position Horizontalité ou verticalie · Horloge · Map · Ratio	· Ajuster manuelle la position verticalie (V) et horizontalale (H) de l'image. · Ajuster la fréquence de balayage horizontal. · Ajuster la phase de l'image afin de réduire le bruit. · Régler le ratio de l'image.
Couleur	• Température • Filtre lumière bleue	• Froid: Privilégier un affichage des couleurs froides (prédominance de bleu). • Normal: Privilégier des réglages medians des couleurs. • Chaud: Privilégier un affichage des couleurs chaudes (prédominance de rouge). • Utilisateur: permet de personneliser les couleurs (Rouge / Vert / Bleu) affichées à l'écran. • Ajuster le niveau de filtre de lumière bleue.
Config. OSD	• Langue • Position Horizontale ou Verticale • Mise en vue • Transparency	• Sélectionner la langue des menus. • Ajuster manuellement la position verticale (V) et horizontale (H) du menu sur l'écran. • Sélectionner la durée d'affichage du menu. • Ajuster le niveau de transparence de menu.
Réinitialiser	• Réglage Auto • AutoColor • Réinitialiser	• Ajustement automatique de l'image. • Ajustement automatique de la couleur. • Pivotez le bouton multifonction vers la droite pour réinitialiser les paramètres.
Extra	• Sélectionner l'entrée • Mute • Volume • FreeSync	• Sélectionner la source: VGA ou HDMI. • Activer ou désactiver le volume des enceintes. • Régler le volume des enceintes. • Activer ou désactiver la fonction FreeSync.

guide de dépannage

Avant de contacter votre service après-vente, effectuez les vérifications élémentaires suivantes. Si vous ne pouvez pas résoudre le problème en suivant les instructions ci-dessous, contactez votre revendeur local ou un technicien/agree.

Absence d'image	1. Vérifiez que l'écran PC est bien branché dans une prise secteur et que celle-ci est bien alimentée en électricité.
	2. Avez-vous bien appuyé sur le bouton Marche/Arrêt ?
	3. Vérifiez les régliages de luminosité et de contraste de l'image.
	4. Si vous branchez l'écran PC sur un ordinateur portable, vérifie que celui-ci a bien été basculé en mode « Affichage sur un écran externe ».
	5. Vérifiez que le cable est bien branché ou qu'il n'est pas endommagé.
Image floue ou imparfaite	Vérifiez si le cable video est bien branché.
Couleurs inhabituelles ou manquantes	Si la couleur rouge, bleue, verte ou toute autre couleur disparaît, vérifie si le cable video est correctement branché.
L'écran scintille	1. Vérifiez si le cable d'alimentation est bien branché.
	2. Décelez une possible interférence avec un apparil ou un outil électrique. Évitez de placer des enceintes, lampes fluorescentes, ventilateur, etc. après l'écran.
	3. Accédez aux paramètres d'affichage en appuyant sur le bouton Menu puis ajustez automatiquement l'image en fonction des paramètres analogique (VGA).
Pixels défectueux	L'écran à cristaux liquides (LCD) est un produit de haute technologie qui contient environ un million de transistors vous offrant une grande qualité d'image. Il peut arriver, occasionnellement, que quelques points bleus, verts, rouges (correspondants à des sous-pixels non actifs) apparaissent sur l'écran. Ceci n'affecte pas la performance de votre produit.
	• Norme Européenne EN 9241-307 classe II
	La norme EN 9241-307 propose une définition des caractéristiques relatives aux erreurs de pixels. Celles-ci sont répertoriées en quatre classes et trois types d'erreurs. Chaque pixel se décompose à son tour en trois sous-pixels correspondant aux couleurs de base (rouge, vert, bleu).

pixels défectueux

L'écran à cristaux liquides (LCD) est un produit de haute technologie qui contient environ un million de transistors vous offrant une grande qualité d'image. Il peut arriver, occasionnellement, que quelques points bleus, verts, rouges (correspondants à des sous-pixels non actifs) apparaissent sur l'écran. Ceci n'affecte pas la performance de votre produit.

• Norme européen EN 9241-307 classe II

Compte tenu du très grand nombre de transistors et des processus de fabrication extrémement complexes qui y sont associés, il peut se produit par endroits des pertes ou un mauvais adressage de pixels ou de sous-pixels individuels.

La norme EN 9241-307 propose une définition des caractéristiques relatives aux erreurs de pixels. Celles-ci sont répertoriées en quatre classes et trois types d'erreurs. Chaque pixel se décompose à son tour en trois sous-pixels correspondant aux couleurs de base (rouge, vert, bleu).

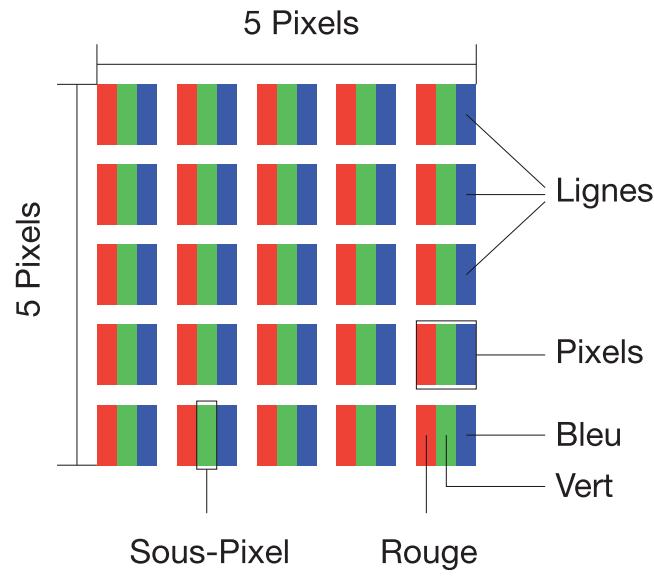

• Composition des pixels

technical features

MODEL	8011337	8011338
Screen size	24 inches	27 inches
Image format	16:9
Black light	LCD
Brightness	300 cd/m2
Display	VA
Resolution	HDMI 2.0 : 1920 x 1080 to 75Hz
Refresh rate	75 Hz
Response time	5ms
Angle of view	178°(H) / 178°(V)
Contrast ratio	4000:1
VESA bracket	100 x 100 mm
FreeSync	Yes
Inputs	HDMI 2.0 x 1, VGA x 1, Jack 3,5mm
Mains adapter model	FJ-SW1203000E
Voltage	100 - 240 V~ 50/60 Hz 1,5 A
Power supply output	12,0 V --- 3,0 A 36,0 W
AUDIO
Speakers	Yes
Audio output	2 x 2 W
PHYSICAL CHARACTERISTICS
Physical dimensions
Dimensions (with stand)	540 x 451 x 195 mm	616 x 451 x 195 mm
Dimensions (without stand)	540 x 320 x 42 mm	616 x 365 x 42 mm
Weight (with stand)	2,8 kg	4,4 kg

Information publiée	Valeur et précision	Unité
Raison sociale ou marque déposée, numéro d'enregistrement au registre du commerce et adresse du fabricant	Shenzhen Fujia Appliance Co., Ltd.	-
Référence du modèle	FJ-SW1203000E	-
Tension d'entrée	AC 100-240	V ~
Fréquence du CA d'entrée	50/60	Hz
Tension de sortie	12.0	V ---
Courant de sortie	3.0	A
Puisance de sortie	36.0	W
Rendement moyen en mode actif	89.01	%
Rendement à faible charge (10 %)	86.12	%
Consommation électriche hors charge	0.09	W

EN

Toutes les informations, dessins, croquis et images dans ce document relévent de la propriété exclusive de SOURCING & CREATION. SOURCING & CREATION se reserve tous les droits relatifs à ses marques, créations et informations. Toutte copie ou reproduction, par chaque moyen que ce soit, sera juggée et considérée comme une contrafécon.

Protection de l'environnement

Ce symbole appose sur le produit signifie qu'il s'aguit d'un apparueil dont letraitement en tant que déchet est soumis à la réglementation relative aux déchets

d'équipements électriques et Electroniques (DEEE). Cet apparéil ne peut donc

eneldom cas ètre traté comme un déchet métainer, et doit faire l'objet d'une collecte spécifique à ce type de déchets. Des systèmes de reprise et de collecte sont mis à voir disposition par les collectivités locales (déchéterie) et les distributeurs. En orientant cette apparèil en fin de vie vers sa filière de recyclage, vous contribûrez à protégger l'environnement et empêcherez toute conséquence nuisible pour votre santé.

* Testé dans nos laboratoires

Garantie valide à partir de la date d'achat

ticket de caisse faisant FOI). Cette garantie

ne couvre pas les vices ou les dommages

résultant d'une mauvaise installation, d'une

utilisation incorrecte ou de l'usure normale du produit.
