MODE D'EMPLOI CS 4C4L0W CANDY

In many countries, when you buy a new appliance, the old one may be returned to the retailer who has to collect it free of charge on a one-to-one basis, as long as the equipment is of equivalent type and has the same functions as the supplied equipment.

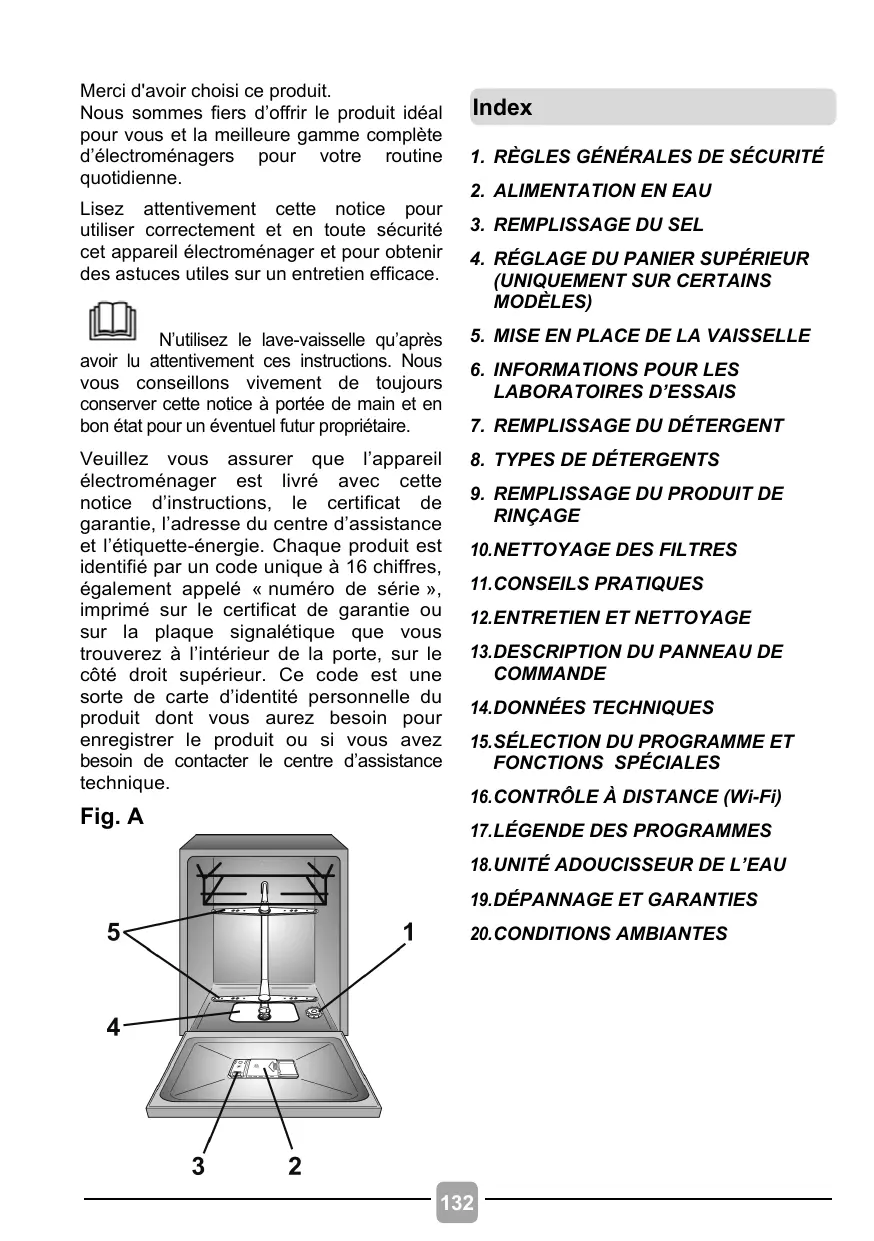

Merci d'avoir choisi ce produit.

Nous sommes fiers d'offrir le produit idéal pour vous et la meilleure gamme complète d'électroménagers pour votre routine quotidienne.

Lisez attentivement cette notice pour utiliser correctement et en toute sécurité cet appareil électroménager et pour obtenir des astuces utiles sur un entretien efficace.

(D N'utilisez le lave-vaisselle qu'après avoir lu attentivement ces instructions. Nous vous conseillons vivement de toujours conserver cette notice à portée de main et en bon état pour un éventuel futur propriétaire.

Veuillez vous assurer électroménager est livré avec cette notice d'instructions, le certificat de garantie, l'adresse du centre d'assistance et l'étiquette-énergie. Chaque produit est identifié par un code unique à 16 chiffres, également appelé « numéro de série », imprimé sur le certificat de garantie ou sur la plaque signalétique que vous trouverez à l'intérieur de la porte, sur le côté droit supérieur. Ce code est une sorte de carte d'identité personnelle du produit dont vous aurez besoin pour enregistrer le produit ou si vous avez besoin de contacter le centre d'assistance technique.

1. RÈGLES GÉNÉRALES DE SÉCURITÉ

eCet appareil a pour vocation d'être utilisé au sein du foyer, ou dans ces différentes situations:

— zones réservées au personnel dans les magasins, bureaux et autres environnements de travail;

— exploitations agricoles;

— par les clients dans les hôtels, motels et autres environnements résidentiels;

— environnement de type bed and breakfast.

Une utilisation autre que domestique, comme par exemple une utilisation commerciale par des experts ou des utilisateurs formés, est à exclure même dans les applications susmentionnées. Si l'appareil est utilisé de manière incompatible avec les utilisations décrites ci- dessus, la durée de vie de l'appareil pourrait être réduite et la garantie du fabricant serait annulée.

Tout dommage causé à l'appareil ou tout dommage ou perte dérivant d’une utilisation non conforme à l’utilisation dans un foyer (même si l’utilisation en est faite au sein du foyer) ne permettra pas de recours auprès du fabricant, comme il est établi par la loi.

epour le marché UE L'appareil ne peut être utilisé par des enfants âgés de 8 ans ou plus et par des personnes à capacités physiques, sensorielles ou mentales réduites, sans expérience ou connaissances du produit, que s'ils sont sous une surveillance appropriée ou bien s'ils ont reçu des instructions sur le fonctionnement de l'appareil, en toute sécurité et en ayant conscience des éventuels risques.

epour les marchés hors UE Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris des enfants) à capacités physiques, sensorielles ou mentales réduites, ou bien manquant d'expérience et de connaissances, à moins d'être sous une surveillance appropriée ou bien d’avoir reçu des instructions sur l’utilisation de l'appareil par une personne responsable de leur sécurité.

eLes enfants doivent être surveillés pour être sûr qu'ils ne jouent pas avec l'appareil.

eLes enfants de moins de 3 ans doivent être tenus à l'écart ou bien être sous surveillance de manière continue.

eSi le cordon d'alimentation est endommagé, il doit être remplacé

par un cordon ou un ensemble spécial disponible auprès du fabricant ou de son technicien.

eL'appareil doit être relié à l'arrivée d'eau exclusivement avec les tuyaux fournis (ne pas réutiliser les anciens tuyaux).

eLa pression hydraulique doit être comprise entre 0,08 MPa et 0,8 MPa.

e Les ouvertures de ventilation et la base de l'appareil ne doivent en aucun cas être obstruées par des tapis ou de la moquette.

e Le positionnement de l’appareil doit permettre un accès facile à la prise de courant après installation.

eLa porte ne doit pas rester en position ouverte à l'horizontale car cela pourrait occasionner des accidents (par ex. trébucher).

ePour plus d'informations sur le produit ou pour consulter sa fiche technique, se reporter au site web du fabricant.

e Pour connaître le nombre maximal de couverts, consultez la plaque signalétique correspondante apposée sur le produit.

Branchements électriques et consignes de sécurité

eLes détails techniques (tension d'alimentation et courant) sont

indiqués sur la plaque signalétique du produit. eS'assurer que le système

électrique est raccordé à la terre, qu'il respecte toutes les lois applicables et que la prise est compatible avec la fiche de l'appareil.

Le fabricant décline toute responsabilité pour des blessures ou des dégâts matériels imputables à un mauvais raccordement de la ligne de terre.

eS'assurer que le lave-vaisselle n'écrase pas les câbles d'alimentation.

eL'utilisation d'adaptateurs, de prises multiples et/ou de rallonges est déconseillée.

l'appareil ne doit pas être alimenté par un dispositif de commutation externe, comme une minuterie, ou connecté à un circuit qui est allumé et éteint régulièrement.

e Avant de nettoyer ou d'effectuer l'entretien du lave-vaisselle, débrancher l'appareil et fermer le robinet d'arrivée d’eau.

eNe pas tirer sur le cordon d'alimentation ni sur l'appareil pour le débrancher.

AN ATTENTION l’eau peut atteindre des températures très élevées pendant le lavage.

eNe pas laisser l'appareil exposé aux agents atmosphériques (pluie, soleil, etc.).

eS'appuyer ou s'asseoir sur la porte ouverte du lave-vaisselle risque d'entraîner son basculement.

eLorsque vous le déplacez, ne soulevez pas le lave-vaisselle par la porte. Au cours du transport, n'appuyez pas la porte contre le chariot. Il est recommandé d'être à deux pour soulever l'électroménager.

eLe lave-vaisselle est conçu pour laver des ustensiles de cuisine normaux. Les objets contaminés par de l'essence, de la peinture, des traces d'acier ou de fer, des produits chimiques corrosifs, acides ou alcalins ne doivent pas être lavés au lave-vaisselle.

eSil y a un dispositif d'adoucissement de l'eau dans l'habitation, il n'est pas nécessaire d'ajouter du sel dans l'adoucisseur monté dans le lave-vaisselle.

eEn cas de panne ou de mauvais fonctionnement de l'appareil, l'éteindre, fermer le robinet d'arrivée d'eau et ne pas toucher à l'appareil. Les travaux de réparation ne doivent être effectués que par le Centre d'assistance technique et seules des pièces détachées originales doivent être montées. Le non-respect de ces instructions peut compromettre la sécurité de l'appareil.

eS'il s'avère nécessaire de déplacer la machine après avoir enlevé l'emballage, ne pas essayer de la soulever par le bas de la porte. Ouvrir légèrement la porte et soulever l'appareil en tenant le dessus.

En apposant un marquage C € sur ce produit, nous confirmons, sous notre responsabilité, que ce produit est totalement conforme à toutes les normes européennes relatives à la sécurité, à la santé et à l’environnement.

FR AN ATTENTION Les couteaux et autres ustensiles avec des parties pointues ou coupantes doivent être rangés avec les pointes en bas ou horizontalement.

eSortir tous les éléments de

AN ATTENTION Conserver les matériaux d'emballage hors de portée des enfants.

eNe pas installer et ne pas utiliser le lave-vaisselle s’il est endommagé.

e Respecter les instructions fournies avec le produit.

AN ATTENTION (modèles encastrables et semi-encastrables uniquement) Ne branchez pas le lave- vaisselle à l’alimentation secteur tant que toutes les opérations d'installation n’ont pas été effectuées conformément aux «CONSIGNES TECHNIQUES D’'INSTALLATION» fournies avec le produit.

(modèles encastrables et semi-encastrables uniquement) Ne branchez pas le lave- vaisselle à l'alimentation secteur tant que le panneau avant n'a pas été entièrement installé.

Dans le cas contraire, cela poserait un risque électrique.

AN ATTENTION (modèles en pose libre uniquement).

S'il est nécessaire de retirer le plan de travail et le contrepoids pour installer le lave-vaisselle dans un compartiment de cuisine modulaire, lisez attentivement le document d'installation inséré dans le lave-vaisselle.

AN ATTENTION Avant d’être mis en marche pour la première fois, assurez-vous à l’aide des pieds réglables que le produit est installé à l'horizontale. Vérifier la

position horizontale à l’aide d’un niveau à bulle.

eEn cas de rupture, le tuyau doit être remplacé par une pièce détachée d'origine disponible auprès du fabricant ou de son centre de réparation.

AN ATTENTION L'appareil doit être relié à Farrivée d’eau exclusivement avec le tuyau fourni. Ne pas réutiliser les anciens tuyaux.

eRetirez le dispositif anti-retrait (A) en dévissant la vis de fixation (B).

eRetirez le tuyau d'arrivée (C) en dévissant l’écrou (D).

eRaccordez le nouveau tuyau d'arrivée en vissant l’écrou.

eAjustez le dispositif anti-retrait en le fixant à l’aide de la vis prévue à cet effet.

AN ATTENTION Assurez-vous que l’écrou a été correctement vissé et qu’il n’y a pas de fuite d’eau.

2. ALIMENTATION EN EAU L'appareil doit être relié à l'arrivèe d'eau, exclusivement avec le tuyaux fournis. Ne pas réutiliser les anciens tuyaux.

© Les tuyaux de vidange et de remplissage peuvent être orientés de façon indifférente vers la droite ou vers la gauche.

Le lave-vaisselle peut-être relié de façon indifférente à l'eau froide ou chaude à condition que la température ne dépasse pas les 60°C.

@La pression hydraulique doit être comprise d'un minimum de 0,08 MPa à un maximum de 0,8 MPa.

@1l est nécessaire de prévoir un robinet en amont du tube de chargement pour isoler la machine du système hydraulique, quand celle-ci ne fonctionne pas (fig.1B).

@ Le lave vaisselle est doté d'un tuyau pour la prise d'eau avec un embout fileté 3/4"

@Le tuyau d'alimentation "A" devra être vissé à un robinet d'eau “B" à l'aide de l'attache 3/4" en s'assurant que le collier est bien serré.

Si nécessaire il est possible de rallonger le tube de vidange jusqu'à 2,5 m. Cette rallonge de tube est disponible auprès du service après-vente.

© Si la machine est branchée à des tuyauteries neuves, ou qui n'ont pas étéutilisées pendant une longue période, faire couler l'eau pendant quelques minutes avant de brancher le tuyau d'alimentation. On évitera ainsi la formation de dépôts de sable ou de rouille qui pourraient boucher le filtre d'entrée de l'eau.

Dispositifs de sécurité hydraulique

Tous les lave-vaisselle sont équipés d'un dispositif de sécurité anti-débordement qui, si l’eau dépasse les niveaux normaux en raison de dysfonctionnements, bloque automatiquement le débit d’eau et/ou vidange les quantités excessives.

CERTAINS MODÈLES peuvent comprendre un ou plusieurs des éléments suivants:

© COUPURE DE L'EAU (fig.3)

Le système de coupure de l'eau a été conçu pour améliorer la sécurité de votre appareil. Le système évite les inondations qui pourraient être provoquées par un dysfonctionnement de la machine ou dues à la rupture des tuyaux en caoutchouc et en particulier du tuyau d'arrivée d'eau.

Mode de fonctionnement

Un puisard situé à la base de l'appareil recueille les éventuelles fuites d'eau et fait fonctionner un capteur qui déclenche une vanne placée sous le robinet d'eau et bloque l'eau, même si le robinet est entièrement ouvert.

Si le boîtier "A" contenant les parties électriques est endommagé, débranchez immédiatement la fiche de la prise de courant. Pour garantir un fonctionnement parfait du système de sécurité, le tuyau avec le boîtier "A" doit être raccordé au robinet comme cela est montré sur lafigure.

Il ne faut pas couper le tuyau d'arrivée d'eau car il contient des parties sous tension.

Si le tuyau n'est pas suffisamment long pour un raccordement correct, il faut le remplacer par un tuyau plus long.

Vous pouvez obtenir ce tuyau en vous adressant au centre d'assistance technique.

© AQUASTOP H un dispositif situé dans le tube d'alimentation qui interrompt le débit d’eau si le tube s'abîme. Dans ce cas-là, une marque rouge apparaîtra dans la fenêtre et il faudra remplacer le tube. Pour dévisser l'écrou, appuyez sur le mg dispositif de verrouillage unidirectionnel | LE. "B".

Raccordement à la vidange

@ Pour la vidange, introduire le tuyau dans l'installation de vidange, en prenant soin de ne pas le plier car l'écoulement des eaux s'en trouverait perturbé (fig.5).

@Le tuyau de vidange fixe doit avoir au moins un diamètre intérieur de 4 cm et doit être placé à une hauteur minimum de 40 cm.

© Pour éviter les odeurs, nous recommandons de prévoir un siphon f(fig.5X). Si nécessaire il est possible de rallonger le tube de vidange jusqu'à 2,5 mètres en le maintenant cependant à une hauteur maximum de 85 cm du sol. Cette rallonge de tube est disponible auprès du service après-vente.

@L'extrémité recourbée du tuyau de vidange peut être accrochée au bord d'un évier, mais ne doit pas rester immergée, pour éviter le siphonnage de l'appareil pendant le programme de lavage (fig.5Y).

@En cas d'installation sous un dessus continu, le coude doit être fixé immédiatement sous le dessus au point le plus haut possible (fig.5Z).

@Pendant l'installation de la machine,

contrôler que les tubes de remplissage et de vidange ne sont pas pliés.

3. REMPLISSAGE DU SEL (Fig. À “1")

@L'apparition de taches blanches sur la vaisselle est généralement un signe qui permet savoir que le sel est manquant.

@Sur le fond de la machine se trouve le bac à sel pour la régénération de l'adoucisseur d'eau.

@lIl est important de n'utiliser que le sel spécifiquement prévu pour les lavevaisselle. Autres types de sel contenant de sensibles percentages de substances insolubles qui pourraient avec le temps rendre inèfficace le système de l'adoucisseur.

© Pour introduire le sel, dévisser le bouchon du bac.

@Pendant l'opération de remplissage un peu d'eau débordera: continuez à verser le sel jusqu'à ce que le réservoir soit plein (mélanger à l'aide d'une cuillère).

@Après cette opération nettoyer le filetage en enlevant les résidus de sel; revisser le bouchon.

Après avoir chargé le sel, vous DEVEZ lancer un cycle de lavage complet ou le programme PRE-LAVAGE/TREMPAGE/ RINCAGE.

© Pour une utilisation optimale de l'appareil, le réservoir à sel, dont la capacité varie de 1kg, doit être rempli de temps en temps en fonction du réglage opéré sur l’'adoucisseur d'eau.

Ce n'est qu'au cours de la phase d'installation de la machine à laver la vaisselle qu'il faudra, après avoir rempli complètement le bac à sel, ajouter de l'eau jusqu'à ce qu'elle déborde du bac.

4. RÉGLAGE DU PANIER SUPÉRIEUR (UNIQUEMENT SUR CERTAINS MODÈLES)

@ Si vous utilisez régulièrement des assiettes d'un diamètre compris entre 29 cm et 32,5 cm, placez-les dans le panier inférieur après avoir placé le panier supérieur en haut, comme cela est montré ci-dessous (en fonction du modèle):

Type "A": 1. Tournez l'extérieur; 2. Enlevez le panier et remontez-le dans la position supérieure; 3. Remettez les blocs «A» dans la position d'origine.

les blocs avant «A» vers

Les plats mesurant plus de 20 cm de diamètre ne peuvent plus être placés dans le panier supérieur et il est impossible d'utiliser les supports mobiles quand le panier est dans la position supérieure.

Type “B": (MODÈLES AVEC EASY CLICK SEULEMENT) Le panier supérieur est équipé d'un

système de réglage en hauteur.

Pour le soulever: soulevez le panier en le tenant par les côtés, puis dès qu'il est en position haute, relâchez-le sans appuyer sur les leviers.

Pour le baisser: tenez le panier par les côtés, appuyez sur les deux leviers B sur les côtés du panier, puis baissez-le.

 ATTENTION Nous recommandons de régler le panier avant de charger la vaisselle.

AN ATTENTION Accompagnez toujours le panier pendant sa descente jusqu’en position d'arrêt.

AN ATTENTION Ne JAMAIS monter ou descendre le panier en tirant/poussant d'un côté seulement.

5. MISE EN PLACE DE LA VAISSELLE Utilisation du panier supérieur

Porte-gobelet (uniquement sur certains modèles)

Le panier supérieur (fig.1) est équipé de supports mobiles accrochés au panneau latéral. Ils peuvent être placés en position ouverte (A) pour placer des tasses à thé, café, des couteaux longs et des louches ou en position basse (B) pour avoir plus d'espace dans le panier supérieur.

Les verres en forme de gobelet peuven

être accrochés aux extrémités des

tion du panier supérieur

@Le panier supérieur a été conçu pour flexibilité d'utilisation. | peut être chargé avec des assiettes à dessert, des tasses et des verres, qu'il est conseillé de verrouiller pour éviter qu'ils ne soient renversés les

offrir un maximum de

© Placez les grandes assiettes légèrement

inclinées vers l'avant afin de faciliter l'insertion du panier à l'intérieur de la machine.

AN ATTENTION Après avoir chargé le panier, assurez- vous que le bras de lavage tourne librement sans heurter la vaisselle ou les ustensiles de cuisine.

Une charge quotidienne standard est représentée en fig.3.

“Maxi-Ladle" (uniquement sur certains modèles)

Cet accessoire (fig.4) a été conçu pour fournir une position de lavage optimale pour tous les longs objets ou ustensiles de cuisine tels que les couteaux à pain,

louches et fourchettes.

FR Utilisation du panier inférieur

@Le panier inférieur contient des casseroles, des poêles, des soupières, des saladiers, des couvercles, des plats de service, des assiettes et des assiettes creuses.

@Les couverts doivent être placés avec le manche vers le bas, dans le panier en plastique spécial positionné dans le panier inférieur (fig.11-12) en veillant à ce que les couverts n'empêchent pas la rotation du bras de lavage ou l'ouverture du compartiment de produit pour lave- vaisselle.

(uniquement sur certains modèles)

Dans le panier inférieur (fig.5), il peut y avoir quelques rayons réglables (C-D-E selon le modèle) utiles pour garantir une stabilité optimale de la vaisselle.

Les plats ou les assiettes non standard peuvent être relevés/abaissés (fig.6 et fig.7) pour garantir une flexibilité de chargement maximale.

Une charge quotidienne standard est représentée en fig.9.

Un agencement logique et correct de la vaisselle est une condition essentielle pour de bons résultats de lavage.

Maxi Tray (uniquement sur certains modèles)

Cet accessoire a été conçu pour fournir une position de lavage optimale pour les plaques à four et les casseroles. Il suffit d'extraire les supports (E) situés sur le panier inférieur et d'y placer les ustensiles de cuisine (fig.9).

(uniquement sur certains modèles)

Le système Maxi Plates (fig.10) a été conçu pour fournir une position de lavage optimale grâce à deux supports spéciaux pour jusqu'à 8 grandes assiettes, d'un diamètre de 34,5 cm maximum (par exemple les plats à pizza).

/Â\ ATTENTION Après avoir chargé le panier, assurez- vous que le bras de lavage tourne librement sans heurter la vaisselle ou les ustensiles de cuisine.

PANIER À COUVERTS (uniquement sur certains modèles)

Le panier à couverts est destiné à contenir des couverts de toute sorte, à l'exclusion de ceux d'une longueur pouvant gêner le gicleur supérieur. Les couverts doivent être placés dans les espaces appropriés des grilles supérieures pour permettre un passage optimal de l'eau. Il est possible de retirer les grilles supérieures en les soulevant et en les faisant glisser à l'intérieur de leur siège. (fig.11).

Vous pouvez régler la hauteur de la poignée du panier à couverts en tirant ou en poussant la poignée (fig.12).

La figure 8 présente un exemple de positionnement du rack à couverts.

AN ATTENTION Les couteaux et autres ustensiles avec des parties pointues ou coupantes doivent être rangés avec les pointes vers le bas ou horizontalement.

UTILISATION DU TROISIÈME PANIER (uniquement modèles)

Utilisez le troisième panier pour y placer les couverts, comme cela est montré sur l'image (fig.13). Chargez les couteaux avec la lame vers le bas.

FR Si nécessaire, il est possible de faire glisser ou d'enlever les supports latéraux du troisième panier (fig.14-15), afin d'obtenir davantage de place dans le panier

supérieur pour les objets plus volumineux comme les verres en cristal.

POWER WASH (uniquement sur certains modèles)

Dans certains programmes (voir tableau des programmes), le troisième bras de lavage, positionné en bas du lave-vaisselle pour un POWER WASH, sera également activé. Cette fonction est idéale pour nettoyer la vaisselle ou les ustensiles de cuisine très sales, en les plaçant directement dans la zone du panier au- dessus du bras POWER WASH (fig.16).

6. INFORMATIONS POUR LES LABORATOIRES D'ESSAIS Pour toute demande d'informations relatives aux essais comparatifs et aux mesures sonores (selon les normes EN), merci de vous adresser:

testinfo-dishwasher@candy.

Dans votre, demande, merci de spécifier le modèle ainsi que le numéro de série du lave-vaisselle (cf. étiquette données).

7. REMPLISSAGE DU DÉTERGENT

(Fig. …À "2") Le produit de lavage

Il'est indispensable d'utiliser de la lessive en poudre, liquide ou en pastilles spécialement destiné aux machines à laver la vaisselle.

Les lessives non adaptées (comme cettes pour le lavage à la main) ne contiennent pas les ingrédients appropriés au lavage en machine et empêchent le fonctionnement correct de l'appareil.

La boîte à produits se trouve à l'intérieur de la porte (fig.A "2"). Si le couvercle du récipient est fermé, pour l'ouvrir il suffit d'appuyer sur le bouton d'accrochage (A): à la fin de chaque programme de lavage, le couvercle est toujours ouvert, prêt pour l'utilisation suivante.

 ATTENTION Dans le panier inférieur,

ne pas charger d’assiette ou de couvert qui empêche l'ouverture du couvercle du

récipient à lessive ou obstrue la dispersion de la lessive.

Les doses de lessive peuvent varier selon le degré de salissure et le type de vaisselle. Nous conseillons de verser de 20 à 30 g de lessive dans le bac "lavage" (B).

Si vous utilisez des pastilles, une seule suffit. Insérez les PASTILLES, en vérifiant qu'elles ne bloquent pas le système d'ouverture.

Après avoir versé le détergent dans le réservoir, fermez à nouveau la porte en poussant dans le sens de la flèche jusqu'à ce qu'elle s'enclenche.

Comme les lessives ne sont pas toutes de même nature, consulter aussi les instructions sur les emballages. Nous rappelons que des quantités insuffisantes de lessive peuvent éliminer la saleté de façon incomplète, tandis qu'une dose excessive de lessive, non seulement n'améliore pas les résultats de lavage, mais est un gaspillage.

chapitre relatif aux programmes de lavage), le détergent supplémentaire doit être versé dans l'emplacement approprié (C).

Ne pas exagérer dans l'utilisation de la lessive, c'est contribuer à limiter la pollution de l'environnement.

Remplissage du détergent de prélavage pour les programmes concernés

Dans le cas des programmes comportant ll un cycle de prélavage nécessitant une dose supplémentaire de détergent (voir le

8. TYPES DE DÉTERGENTS Produits de lavage en tablettes

Les produits de lavage en tablettes des différents producteurs se dissolvent à des vitesses différentes. Donc dans les programmes rapides, certaines tablettes, ne se dissolvant pas complètement, peuvent ne pas être totalement efficaces. Avec les tablettes, il est donc conseillé de sélectionner des programmes plus longs afin de garantir la dissolution complète du produit de lavage.

Pour obtenir des résultats de lavage s: aisants, les tablettes DOIVENT être introduites dans le bac à produit de lavage et PAS directement dans la cuve.

Produits de lavage concentrés

Les produits de lavage concentrés, à alcalinité réduite et avec enzymes naturelles, combinés à des programmes de lavage à 50°C, permettent de réduire l'impact sur l'environnement tout en respectant la vaisselle et le lave-vaisselle. Les programmes de lavage à 50°C ont été spécialement pensés pour optimiser les propriétés de dissolution de la saleté par les enzymes, permettant ainsi d'obtenir, avec les produits de lavage concentrés, les mêmes résultats que des programmes à 65°C.

Produits de lavage combinés

Les produits de lavage qui contiennent aussi le produit de rinçage doivent être introduits dans le bac à produit de lavage. Le bac à produit de rinçage doit être vide (dans le cas contraire, régler le dosage du produit de rinçage sur le minimum avant d'utiliser des produits de lavage combinés).

Produits de lavage combinés "PASTILLES"

Si vous envisagez d'utiliser des produits lessiviels combinés "PASTILLES" ("3 en

1"/"4 en 1/5 en 1", etc...) par exemple ceux composés de sel et/ou d'agents de rinçage, nous vous conseillons de:

@Lire attentivement et de suivre les instructions du fabricant, notées sur les emballages;

@La performance de certains produits lessiviels composés de sel/adoucisseur d'eau dépend de la dureté de votre eau. Vérifiez que le niveau de dureté de votre eau est inclus dans l'échelle de performance donnée sur l'emballage du produit lessiviel.

Si l’utilisation de ce type de produits ne donne pas de résultats de lavage satisfaisants, s’adresser au producteur du produit de lavage.

Dans certains cas l'utilisation de détergents

combinés peut occasionner:

@dépots de calcaire sur la vaisselle ou dans le lave-vaisselle;

@une réduction des performances lors du lavage et du séchage.

Tout problème dû au résultat direct de l'utilisation de ces produits combinés n’est pas couvert par notre garantie.

Rappel: l’utilisation de produits de lavage combinés “PASTILLES" rend superflue l'utilisation des témoins de manque de sel et de produit de rinçage (présents seulement sur certains modèles).

En cas de problème de lavage et/ou de séchage, il est conseillé de reprendre l'utilisation des produits traditionnels (sel, produit de lavage, produit de rinçage).

Dans ce cas, il est recommandé de:

@Remplir de nouveau les bac à sel et à produit de rinçage;

@Exécuter un cycle de lavage normal à vide.

NB: en revenant à l'utilisation de sel de type

traditionnel, plusieurs cycles de lavage

seront nécessaires avant que le système

d'adoucissement de l'eau soit de nouveau

Le liquide de rinçage, qui se libère automatiquement lors du dernier cycle de rinçage, permet à la vaisselle de sécher rapidement et d'éviter la formation d'auréoles et de taches.

Remplir le réservoir de liquide de rinçage

Le réservoir de liquide de rinçage se trouve à côté du réservoir de détergent (fig.A "3").

Pour l'ouvrir, appuyez sur la languette du couvercle du distributeur de liquide de rinçage et soulevez-la.

Ajoutez du liquide de rinçage jusqu'au repère Max.

@Si le liquide de rinçage déborde, retirez-le du réservoir de lavage.

@Le liquide de rinçage déversé peut provoquer une formation de mousse excessive pendant le cycle de lavage.

@Fermez le couvercle du réservoir de liquide de rinçage.

@Le couvercle se clipse dans la position verrouillée.

Utilisez toujours des additifs de rinçage adaptés aux lave-vaisselle automatiques.

Modèles équipés d'un écran ou d’un voyant de liquide de rinçage (uniquement sur certains modèles) Lorsqu'il est nécessaire de remplir le réservoir de liquide de rinçage, l'écran indique l'absence de liquide de rinçage (sur

les modèles avec écran), ou le voyant désigné sur le tableau de bord s'allume.

Le réglage d'usine correspond au niveau 4, car cela satisfait la majorité des utilisateurs.

Réglage de la quantité de liquide de rinçage

TOUJOURS démarrer la procédure avec le lave-vaisselle éteint.

1.Allumez l'appareil, appuyez sur le bouton “MARCHE/ARRÊT" (L).

2.Maintenez le bouton “CONFIGURATIONS 5" (5 sec.)", un bref bip retentit.

3.Le message "CONFIGURATIONS" s'affiche à l'écran.

4.Appuyez sur les boutons "SÉLECTION DU PROGRAMME" pour naviguer dans le sous-menu.. 5.Choisissez l'option "LIQUIDE DE RINÇAGE".

A GS 6.Appuyez sur "DÉPART/ANNUL" (D) pour accéder aux niveaux de réglage.

"SÉLECTION DU pour choisir la

PROGRAMME" valeur (R1R6).

8.Appuyez sur “DÉPART/ANNUL" pour confirmer.

9.Appuyez sur “MARCHE/ARRÊT" © pour confirmer.

La teneur en calcaire de l'eau affecte considérablement la formation de calcaire et les performances de séchage.

Il est donc important de réguler la quantité de liquide de rinçage pour obtenir de bons résultats de lavage.

Si, après le lavage, il y a des stries sur la vaisselle, réduisez la quantité d'une position. En cas de taches blanchâtres, augmentez la quantité d'une position.

Modèles non équipés d'un voyant de liquide de rinçage (uniquement sur certains modèles): Vous pouvez vérifier le niveau du liquide de

rinçage à l'aide de l'écran optique (B) sur le réservoir de distribution.

REMPLI VIDE sombre clair

1. Ouvrez le capot (C).

2.Remplissez le réservoir (D) jusqu'à ce que le liquide de rinçage atteigne le repère "MAX".

3.Fermez le couvercle. Assurez-vous que le couvercle se verrouille.

Réglage de la quantité de liquide de rinçage

Il est seulement possible d'ajuster la quantité de liquide de rinçage utilisé par le lave-vaisselle pendant le lavage via

une APP spéciale qui peut être téléchargée sur le site avec votre smartphone.

Le réglage d'usine correspond au niveau 2 car cela satisfait la majorité des utilisateurs.

La teneur en calcaire de l'eau affecte considérablement la formation de calcaire et les performances de séchage.

Il'est donc important de réguler la quantité de liquide de rinçage pour obtenir de bons résultats de lavage.

Si, après le lavage, il y a des stries sur la vaisselle, réduisez la quantité d'une position. En cas de taches blanchâtres, augmentez la quantité d'une position.

10. NETTOYAGE DES FILTRES (Fig. À “4")

Le système de filtrage (fig.A "4") est constitué par:

A.un réservoir central qui retient les grosses particules;

B.un micro filtre autonettoyant, situé sous la plaque métallique, qui piège les

micro salissures pour garantir un rinçage parfait; C.une plaque métallique qui filtre

continuellement l'eau de lavage.

@Afin d'obtenir d'excellents résultats de lavage dans le temps, les filtres doivent être contrôlés et nettoyés après chaque lavage.

© Pour retirer le filtre, tournez simplement la poignée dans le sens inverse des

aiguilles d'une montre (O] et retirez-la en tirant vers le haut @) (fig.1).

@Pour faciliter le nettoyage, le contenant central est amovible (fig.2), appuyez sur les deux boutons latéraux et tirez vers le haut.

@Retirer la plaque métallique (fig.3) et laver l'ensemble du système de filtrage sous le robinet d'eau (fig.4). Si nécessaire, une petite brosse peut être utilisée.

@Réassemblez la plaque et le filtre en suivant les étapes précédentes dans l'ordre inverse, en prenant soin de revisser correctement les composants afin de ne pas compromettre le fonctionnement du lave-vaisselle.

@ L'entretien du micro filtre autonettoyant est limité, un contrôle, toutes les deux semaines d'utilisation, est suffisant. Néanmoins, après chaque lavage il est recommandé de vérifier que le réservoir central et la plaque métallique ne sont pas obstrués.

ÂÀ ATTENTION Après le nettoyage des filtres, assurez vous qu’ils sont correctement replacés et que la plaque métallique est correctement mise au fond de la cuve du lave vaisselle. Assurez vous que le micro filtre est bien revissé, dans le sens des aiguilles d’une montre, car une mauvaise mise en place peut entraîner une perte d'efficacité de l’appareil.

Ne jamais se servir de l'appareil sans les filtres.

11. CONSEILS PRATIQUES Que faire pour avoir d'excellents résultats de lavage

@Avant de ranger la vaisselle dans la machine, enlever les résidus de nourriture (os, arêtes, restes de viande ou de légumes, résidus de café, é pluchures de fruits, cendres de cigarettes, curedents etc...) afin d'éviter d'obstruer les filtres, la vidange et les gicleurs des bras de lavage.

@Eviter de rincer la vaisselle avant de la placer dans la machine.

@Si les poêles et les casseroles sont excessivement incrustées de restes de mets brûlés, nous vous conseillons de les laisser tremper avant le lavage.

@Ranger la vaisselle avec tournée vers le bas.

@Si possible, éviter que les différentes pièces se touchent, une installation correcte donnera de meilleurs résultats de lavage.

@ Après avoir rangé la vaisselle, vérifier que les bras de lavage tournent sans obstacle.

@Les casseroles et autre ustensiles qui présentent des résidus de nourriture très tenaces ou brûlés devront être mis à tremper dans de l'eau avec de la lessive pour lave-vaisselle.

@Pour un lavage parfait de l'argenterie, il faut:

a)la rincer dès qu'on a fini de l'utiliser, surtout si on l'a utilisée avec de la mayonnaise, des œufs, du poisson, etc.

b)ne pas l'asperger de lessive;

c)ne pas la mettre en contact avec d'autres matériaux.

Que faire pour economiser

Utilisez votre appareil dans le respect de l'environnement tout en réalisant des économies d'énergie.

@Obtenez la meilleure utilisation en matière d'énergie, d'eau, de produit vaisselle et de temps en utilisant la charge maximale recommandée. Économisez jusqu'à 50 % d'énergie en faisant un lavage à pleine charge au lieu de 2 demi-charges.

@Au cas où l'on voudrait laver à pleine charge, ranger la vaisselle dans le lave- vaisselle dès que le repas est terminé et en effectuant éventuellement leprogramme TREMPAGE (ou RINCAGE A FROID) pour ramollir la saleté et éliminer les résidus les plus gros entre chaque charge-ment en attendant d'effectuer le programme de lavage complet.

@En présence de saleté peu consistante ou de paniers peu chargés, sélectionner le programme ECONOMIQUE en suivant les instructions indiquées dans la liste des programmes.

@Les programmes les plus efficaces en termes d'utilisation combinée de l'eau et de l'énergie sont généralement ceux qui durent plus longtemps à des températures plus basses.

Ce qu'on ne doit pas laver

@ll est bon de se rappeler que toute la

vaisselle n'est pas adaptée au lavage en machine; nous déconseillons de mettre des pièces en matériau

thermoplastique, des couverts à poignée en bois ou en plastique, des casseroles à poignée en bois, de la vaisselle en aluminium, en cristal ou en verre plombé si ce n'est pas spécifiquement indiqué.

© Certaines décorations tendent à s'estomper, par conséquent nous conseillons de laver plusieurs fois en machine une seule pièce et, seulement après s'être assuré qu'elle ne se décolore pas, d'y mettre tout le chargement.

@Nous conseillons de ne pas laver de couverts en argent avec des couverts en acier oxydable pour éviter qu'il ne se produise de réaction chimique entre eux.

Quand on achète de la vaisselle neuve, s'assurer toujours qu'elle est adaptée au lavage en machine.

Suggestions à la fin du programme

@Pour éviter d'éventuelles projections de gouttelettes provenant du panier supérieur, retirer d'abord le panier inférieur.

© Si vous laissez la vaisselle encore quelques temps dans la machine, ouvrez légèrement la porte pour favoriser la circulation de l'air et améliorer encore le séchage.

12.ENTRETIEN ET NETTOYAGE Un entretien approprié de votre appareil peut prolonger sa durée de vie.

Nettoyage de l'extérieur de

© Débranchez la machine de l'alimentation électrique.

@ Pour le nettoyage externe de la machine, ne pas utiliser de détergent ni d'abrasifs mais uniquement un chiffon avec du savon et de l'eau.

Nettoyage de l'intérieur de

@Le lave-vaisselle ne réclame aucun entretien spécial car la cuve de lavage est autonettoyante.

© Nettoyer périodiquement le joint en caoutchouc de la porte avec un chiffon humide de façon à éliminer éventuellement les traces de déchets ou de produit de rinçage.

@Le nettoyage de votre lave-vaisselle est recommandé afin d'éliminer les dépôts de calcaire ou de saleté. Nous vous suggérons d'exécuter un cycle de nettoyage périodiquement avec des produits spécifiques. Lors des opérations de nettoyage, le lavevaisselle doit être vide.

© Si, malgré le nettoyage normal de la plaque et du filtre vous notez que la vaisselle ou les casseroles sont insuffisamment lavées ou rincées, contrôler que les orifices des bras rotatifs (fig.A “5") sont propres.

Si cela est nécessaire, nettoyer les de la façon suivante:

1)retirez le bras du rotor supérieur en tournant l'écrou de la droite vers la gauche (fig.1);

2) Retirez le bras du rotor inférieur en le tirant simplement vers le haut (fig.2);

3) lavez les bras du rotor sous un jet d'eau pour éliminer toute obstruction dans les gicleurs (fig.3);

Ne pas utiliser d'outils qui risqueraient de déformer les gicleurs.

4)une fois que vous avez terminé, replacez les bras du rotor dans la même position, en n'oubliant pas de réaligner la flèche et de visser en position (fig.4);

5) La cuve, ainsi que la contre-porte sont en acier inoxydable. Si toutefois vous devez constater des taches d'oxydation, celles-ci seraient imputables seulement à une présence importante de sels de fer en suspension dans l'eau.

6) Pour retirer les taches, il est conseillé d'employer un abrasif à grains très fins. Ne pas utiliser de substance chlorée ou de laine d'acier. Le lave-vaisselle possède un adoucisseur et il est conseillé l'usage de sel pour éviter la formation de dépôt blanchâtre sur la vaisselle.

APRES L'UTILISATION Après chaque lavage, fermer le robinet d'eau pour isoler le lave-vaisselle de l'installation hydraulique d'alimentation et appuyer sur la touche Marche/Arrêt pour arrêter le fonctionnement de la machine. Si la machine doit rester inutilisée un certain temps, il est nécessaire de procéder aux opérations suivantes:

1. Exécuter un programme de lavage sans vaisselle avec lessive pour dégraisser la machine.

2. Débrancher la prise électrique.

. Fermer le robinet d'eau.

Remplir le réservoir du produit de rinçage.

. Laisser la porte légèrement ouverte.

Laisser l'intérieur de la machine propre.

. Si la machine est laissée dans des

pièces où la température est inférieure à 0°C, l'eau restant dans les tuyauteries risque de geler. Par conséquent, porter la température ambiante à plus de 0°C et attendre environ 24 heures avant d'activer la machine.

15. SÉLECTION DU PROGRAMME ET FONCTIONS SPÉCIALES Bouton MARCHE/ARRÊT O

@Pour allumer et éteindre l'appareil,

appuyez sur le bouton MARCHE/ ARRÊT Configurations du programme

© Ouvrez la porte et placez la vaisselle sale à l'intérieur de l'appareil.

@Appuyez sur le bouton "MARCHE/ ARRÊT" (. Le voyant correspondant au programme “ÉCO" où au programme enregistré clignote.

© Sélectionnez un programme différent en appuyant sur le bouton “SÉLECTION DU PROGRAMME" P. Le voyant associé au programme sélectionné clignote.

@Pour sélectionner une option, appuyez sur le bouton correspondant (le voyant s'allume).

@Appuyez sur le bouton “DÉPART/

ANNUL" (le voyant associé au programme sélectionné cesse de clignoter et reste allumé).

© Lorsque la porte est fermée, après que le signal sonore a retenti, le programme démarre automatiquement.

En cas de coupure de courant pendant le fonctionnement du lave-vaisselle, une mémoire spéciale mémorise le programme sélectionné et, lorsque le courant revient, il reprend là où il s’est arrêté.

Programmes “IMPULSION" ou

"INTERMITTENT" (uniquement sur certains modèles)

Certains programmes utilisent un système de lavage à impulsion ou intermittent (selon le modèle) qui réduit la consommation, le bruit et améliore les performances.

Le fonctionnement "intermittent" de la pompe de lavage n’est PAS considéré comme un dysfonctionnement ; il s’agit d’une caractéristique du lavage par impulsion et doit donc être considéré comme une caractéristique normale du programme.

Interrompre un programme

Ouvrir la porte lorsqu'un programme est en cours est déconseillé, en particulier pendant les phases de lavage principal et de rinçage final à chaud. Cependant, si la porte est ouverte pendant qu'un programme est en cours (par exemple, pour ajouter de la vaisselle), la machine s'arrête automatiquement. Fermez la porte sans appuyer sur aucun bouton. Le cycle recommence à partir de l'endroit où il s'est arrêté.

AN ATTENTION Si vous ouvrez la porte pendant le cycle de séchage, un signal sonore intermittent vous avertit que le cycle de séchage n’est pas encore terminé.

Si vous souhaitez modifier ou annuler un programme déjà en cours, procédez comme suit:

© Maintenez le bouton “ANNUL" enfoncé pendant au moins 3 secondes. Plusieurs signaux sonores retentissent et les voyants des programmes s'allument et s'éteignent individuellement et en séquence.

@Le voyant correspondant au programme "ÉCO" ou au programme enregistré clignote.

© À ce moment-là, un nouveau programme peut être réglé.

AN ATTENTION Avant de démarrer un nouveau programme, vérifiez qu’il y a encore du produit vaisselle dans le distributeur. Si nécessaire, remplissez le réservoir.

La fin du programme est indiquée par 3 signaux de 3 secondes avec une pause de 20 secondes. Au bout d'une minute, le lave- vaisselle s'éteint et le mot "FIN" apparaît sur l'écran pendant une minute.

Dans les modèles avec l'option "AUTO DOOR", pendant la phase de séchage, la porte s'ouvre automatiquement et vous devez attendre le signal de fin de cycle avant de sortir la vaisselle.

Bouton d'option DEMI-CHARGE/ PASTILLES (>)

Ce bouton permet de sélectionner deux fonctions différentes, en fonction du programme sélectionné:

Bouton “DEMI-CHARGE" 2, (uniquement sur certains modèles). Spécialement conçue pour les petites charges légèrement sales, soit environ la moitié de la capacité du lave-vaisselle. En sélectionnant cette option, vous pouvez

économiser du temps, de l'énergie et de l'eau. Après avoir sélectionné le programme, appuyez sur le bouton “DEMI-

CHARGE" =: et le voyant s'allumera. Si cette option n'est pas compatible avec le programme défini, un son retentit.

Bouton “PASTILLES" à

(uniquement sur certains modèles).

Cette option optimise l'utilisation des pastilles ("3 en 1"/ "4 en 1"/ "5 en 1", etc.) des détergents combinés. En appuyant sur ce bouton, le programme de lavage sélectionné est modifié afin d'obtenir les meilleures performances avec les détergents combinés (de plus, les voyants indiquant un manque de sel et de liquide de rinçage sont désactivés).

Après avoir sélectionné le programme, maintenez le bouton “PASTILLES" X pendant 5 secondes et le voyant s'allumera. Si cette option n'est pas compatible avec le programme défini, un son retentit.

AN ATTENTION Une fois cette option sélectionnée, elle reste également active (voyant allumé) pour les cycles de lavage suivants et peut uniquement être désactivée (voyant éteint) en appuyant à nouveau sur le bouton pendant 5 secondes.

Cette option est recommandée lors de l'utilisation du programme RAPIDE, dont la durée est prolongée, ce qui permet d'améliorer les performances des pastilles.

remplissage de sel S Ce modèle est muni d'un voyant lumineux sur le panneau de commande qui s'allume quand il est nécessaire de recharger le réservoir de sel.

Bouton “ANNUL" du voyant de sel © (uniquement sur les modèles équipés d'un bouton de réinitialisation du sel)

Après avoir rempli le réservoir de sel, appuyez sur ce bouton pendant quelques secondes, jusqu'à ce que le voyant correspondant s'éteigne.

AN ATTENTION Si vous appuyez sur le bouton de é lisation sans remplir le

réservoir de sel, cela interfère avec le

bon fonctionnement du voyant du sel.

Afin de garantir le bon fonctionnement du voyant du sel, VOUS DEVEZ TOUJOURS REMPLIR LE COMPARTIMENT DU SEL COMPLÈTEMENT.

Bouton d'option DÉMARRAGE DIFFÉRÉ / CONFIGURATIONS"

Ce bouton peut être utilisé sélectionner deux fonctions différentes.

- DÉMARRAGE DIFFÉRÉ (© L'heure de démarrage du lave-vaisselle peut être réglée avec ce bouton, en différant le départ de 3, 6 ou 9 heures. Effectuez les opérations suivantes pour régler un démarrage différé:

© Choisissez un programme en appuyant sur le bouton "SÉLECTION DU PROGRAMME" P.

e Appuyez sur le bouton "DÉMARRAGE »]

DIFFÉRÉ" C7 (chaque fois que vous appuyez sur ce bouton, vous pouvez régler le démarrage différé correspondant)

Type A (uniquement sur certains modèles) cn

Voyant lumineux 3h allumé

Voyant lumineux 6h allumé 9h deux voyants lumineux allumés

Type B (uniquement sur certains modèles) © © ©

CE Voyant lumineux 3h allumé Voyant lumineux 6h allumé Voyant lumineux 9h allumé

@Pour démarrer le compte à rebours,

appuyez sur le bouton “DÉPART/ ANNUL" (> (le voyant de l'heure définie commence à clignoter).

Si un délai de 9 heures est réglé, le compte à rebours s'affiche via le voyant lumineux 6h au bout de 3 heures et via le voyant 3h au bout de 6 heures.

À la fin des 3 dernières heures (à la fin du compte à rebours), le voyant 3h cesse de clignoter et reste allumé pour indiquer la phase de lavage et le programme démarre automatiquement.

Le démarrage différé peut être modifié ou annulé si le compte à rebours n'est pas terminé, et donc que le programme n'a pas encore démarré. Sélectionnez un autre programme ou sélectionnez/désélectionnez le bouton de l'option comme suit:

@Maintenez le bouton ANNUL enfoncé pendant au moins 3 secondes. Plusieurs signaux sonores retentissent et les voyants des programmes s'allument et s'éteignent individuellement et en séquence.

@Le démarrage différé et le programme sélectionné seront annulés. Les voyants de programme clignotent, le lave- vaisselle est prêt à configurer le programme.

- CONFIGURATIONS & Le lave-vaisselle est livré avec certaines configurations d'usine. Cependant, dans le menu "CONFIGURATIONS" &, vous pouvez régler différents paramètres en fonction de vos exigences de lavage.

Les paramètres réglables sont:

ADOUCISSEUR Pour régler l'adoucisseur, reportez-vous au chapitre correspondant du manuel.

SIGNAL SONORE Active ou désactive le signal sonore à la fin du programme.

FONCTION MÉMO Pour activer l'enregistrement du dernier programme utilisé.

ACCÈS AU MENU CONFIGURATIONS Le lave-vaisselle doit TOUJOURS être éteint avant de commencer cette procédure.

@Allumez le lave-vaisselle en maintenant enfoncé le bouton "MARCHE/ARRÊT" D pendant environ 3 secondes.

© Maintenez enfoncé le bouton

"CONFIGURATIONS" & pendant 5 secondes pour ouvrir le menu. Lorsque vous entrez en mode de configuration, plusieurs voyants clignotent sur le tableau de bord.

@Vous pouvez maintenant choisir ce que vous voulez définir.

© Appuyez sur le bouton "DEMI-CHARGE/

% PASTILLES" (5) pour activer ou désactiver le signal sonore.

- Le signal sonore reste actif si le voyant

4 “DEMI-CHARGE/PASTILLES" e s'allume et qu'un son retentit;

- Le signal sonore reste inactif si le voyant d'option “DEMI-CHARGE/PASTILLES" 4

a) ne s'allume pas et qu'aucun son

eAppuyez sur le bouton "DÉPART/

ANNUL" (27 pour enregistrer le réglage et quitter le menu de configuration.

FONCTION MÉMO Pour permettre la mémorisation du dernier programme utilisé, procédez comme suit: @Appuyez sur le bouton "DÉMARRAGE

©) DIFFÉRÉ/CONFIGURATIONS" (©) pour activer ou désactiver la FONCTION MÉMO.

- La FONCTION MÉMO s'active si le voyant "6h" s'allume.

- La FONCTION MÉMO se s'active pas si le voyant "6h" ne s'allume pas.

pour enregistrer le réglage et quitter le menu de configuration.

S SÉCURITÉ ENFANT (©)

Le lave-vaisselle est équipé d'une sécurité enfant électronique. La fonction Sécurité enfant désactive les commandes, empêchant tout changement indésirable ou accidentel.

Activez la sécurité enfant et désactivez-la de la manière suivante:

@Allumez le lave-vaisselle en maintenant enfoncé le bouton "MARCHE/ARRÊT" D pendant environ 3 secondes.

@Appuyez sur le bouton “SÉCURITÉ ENFANT" pendant environ 5 secondes.

@Seul le bouton "MARCHE/ARRÊT" D reste actif.

@Appuyez sur le bouton "SÉCURITÉ ENFANT" pendant environ 5 secondes.

En éteignant l’appareil avec le bouton “MARCHE/ARRÊT" ©, la prochaine fois que vous allumerez le lave- vaisselle, la sécurité enfant sera activée.

AN ATTENTION Si la commande Sécurité enfant est active, le lave-vaisselle émet un son et clignote deux fois pour chaque bouton enfoncé.

16. CONTRÔLE À DISTANCE (WI-FI)

Cet appareil est équipé de la technologie Wi-Fi qui permet de contrôler la machine à distance via une appli.

APPAIRAGE DE L'APPAREIL (SUR L'APPLICATION)

e Téléchargez l'application hOn sur votre appareil en encadrant le code QR suivant:

ou en cliquant sur le lien: go.haier-europe.com/download-app

L’appli hOn est disponible pour les tablettes et smartphones Android et iOS.

Pour découvrir tous les détails des caractéristiques du Wi-Fi, explorez les menus de l’appli en mode DÉMO.

© Vérifiez que le routeur est allumé et que votre smartphone/tablette est connecté(e) au réseau Wi-Fi de votre domicile.

La fréquence de votre réseau Wi-Fi domestique doit être réglée sur la bande 2,4 GHz. Vous ne pouvez pas configurer la machine si votre réseau domestique est réglé sur la bande 5 GHz.

@Allumez le BLUETOOTH sur votre smartphone/tablette (s'il est disponible).

@Ouvrez l'application, créez votre profil utilisateur (ou connectez-vous s'il a déjà été créé), puis appairez l'appareil en suivant les instructions s'affichant sur le dispositif ou la procédure décrite dans le "Guide rapide" qui accompagne l'appareil.

@Si l'appairage avec l'application est réussi, le voyant "Wi-Fi" s'allume et reste allumé.

@Vous pouvez maintenant contrôler le lave-vaisselle depuis l'application.

Échec de l’appairage Si l'appairage échoue (ou n'a pas lieu dans les 5 minutes):

@ Le voyant “Wi-Fi” s'éteint. @Le lave-vaisselle ne sera pas connecté.

@Recommencez la procédure d'appairage à partir de l'application.

Réinitialiser le Wi-Fi

En cas de problèmes ou de changement de configuration du routeur de votre domicile (par ex. changement du nom de réseau/mot de passe, du fournisseur Internet, etc.), vous devez recommencer la procédure d'appairage, soit en supprimant le produit de l'application, soit en modifiant les identifiants du réseau Wi-Fi dans les configurations de l'appareil dans l'application.

ACTIVATION DU CONTRÔLE À

DISTANCE Lorsque vous souhaitez utiliser le lave- vaisselle avec le contrôle à distance:

Assurez-vous que le routeur est allumé et connecté à Internet.

© Remplissez le lave-vaisselle, ajoutez du détergent.

®Allumez le lave-vaisselle.

© Appuyez sur la touche "Wi-Fi". Le voyant “Wi-Fi” s'allume et reste allumé.

@Fermez la porte. REMARQUE: Pour les modèles encastrables, effectuez cette opération avant d'allumer le lave- vaisselle.

@1l est désormais possible de contrôler le lave-vaisselle depuis l'application.

© Lorsqu'il n’y a pas de cycle en cours: Le voyant “P5" s'allume lorsque le cycle, activé à partir de l'application, démarre.

© Lorsqu'un cycle est déjà en cours: Le voyant du cycle en cours reste allumé jusqu'à ce que le cycle soit terminé.

DÉSACTIVATION DU CONTRÔLE À DISTANCE

@Pour quitter le mode de contrôle à distance, appuyez à nouveau sur le bouton "Wi-Fi" du lave-vaisselle.

@Le voyant lentement.

© Lorsqu'il n’y a pas de cycle en cours:

Il sera possible de sélectionner manuellement un nouveau cycle.

© Lorsqu'un cycle est en cours:

@Le voyant du cycle en cours reste allumé jusqu'à ce que le cycle soit terminé.

@Le cycle se termine sans être contrôlé via l'application.

Façon alternative de quitter le mode de contrôle à distance.

@eAppuyez sur “DÉPART/ ANNUL" (2 et maintenez-le enfoncé pendant 3 secondes.

Si un cycle est en cours, il est annulé et l'appareil quitte le mode CONTRÔLE À DISTANCE.

Le voyant "Wi-Fi" se met à clignoter lentement. Vous pouvez maintenant configurer un nouveau cycle de lavage au moyen du tableau de commande.

@Appuyez sur le bouton "MARCHE/

ARRÊT" pendant 3 secondes (ou arrêt). Si un cycle est en cours, il est mis en pause et l'appareil quitte le mode CONTRÔLE À DISTANCE. Lorsque vous le rallumerez, le voyant "Wi-Fi" se mettra à clignoter lentement et tout cycle en cours se poursuivra à partir du point d'interruption.

Si l'appareil est à nouveau éteint et rallumé - soit via le bouton MARCHE/ARRÊT soit à cause d’une coupure de courant - quand le CONTRÔLE À DISTANCE est activé et qu’un cycle de lavage est en cours, le cycle se poursuivra à partir du point où il a été interrompu. Dans ce cas-là,

le "CONTRÔLE À DISTANCE" est désactivé.

Si vous ouvrez la porte, tout CONTRÔLE À DISTANCE sera désactivé. Pour recommencer à contrôler l'appareil à partir de

l'application, fermez la porte.

Voyant de la connexion Wi-Fi

@Ce voyant indique l’état de la connexion: - ALLUMÉ: contrôle à distance activé.

- CLIGNOTEMENT TRÈS contrôle à distance désactivé.

- CLIGNOTEMENT LENT: réinitialisation à partir du réseau Wi-Fi (pendant l'appairage avec l'app).

- CLIGNOTEMENT RAPIDE: appareil appairé à l'application, mais pas de connexion Wi-Fi. Vérifiez le bon fonctionnement du routeur ou la mise à jour des identifiants Wi-Fi de la maison (nom du réseau et/ou mot de passe).

Dans ce cas, mettez à jour les configurations de l'application, en suivant les instructions sur votre

Un programme demi-charge conçu pour laver et sécher en 49 minutes tout en réduisant la consommation.

= UNIVERSEL Adapté aux plats légèrement sales du quotidien, votre programme de référence quotidien.

Q. ECO Un programme standard et plus efficace en termes de consommation combinée d'énergie et d'eau pour les plats normalement sales.

Programme standardisé EN60436.

INTENSIF Pour les casseroles très sales et tous les autres articles qui nécessitent un lavage puissant et efficace. Parfaitement conçu pour les assiettes, poêles et casseroles très sales.

PRÉLAVAGE Cycle court de prélavage pour la vaisselle utilisée pendant la journée, lorsque vous voulez attendre jusqu'à ce que l'appareil soit plein.

Lavage précédé d'un prélavage Pour les programmes précédés d'un prélavage, nous vous conseillons de mettre une seconde dose de détergent (max. 6 grammes) directement dans le lave-vaisselle.

Programme s » | ÿ8l 88) Ê| à

p1 RAPIDE 49’ ©e | 50 | 4 | oui | oui | NA P2 = UNIVERSEL = | 60 | 131 | oui | oui | oui 233

P3| Q ECO e | 45 | - | oui | oui | oui . 236

pa) © INTENSIF = | 75 | 135 | oui | oui | nA P5 PRÉLAVAGE = | ‘10 | OUI | N/A | NA

© - Lessive prélavage

N/A = OPTION NON DISPONIBLE

1) Avec de l'eau froide (15 °C) - Tolérance +10 % Si vous utilisez de l'eau chaude, le temps restant jusqu'à la fin du programme est automatiquement mis à jour pendant que le programme est en cours Les valeurs sont mesurées dans le laboratoire conformément à la norme européenne EN 60436 (les valeurs peuvent varier en fonction des conditions d'utilisation)

La durée réelle du cycle de lavage varie selon le modèle.

18. UNITÉ ADOUCISSEUR DE L'EAU Selon la source d'approvisionnement, l'eau contient des quantités variables de calcaire et de minéraux qui se déposent sur la vaisselle en laissant des taches et des marques blanchâtres. Plus la densité de minéraux dans l'eau est élevée, plus celle- ci est dure. Le lave vaisselle est équipé d’un dispositif d'adoucisseur d'eau qui, avec l'utilisation du sel régénérant, fournit de l'eau douce pour laver la vaisselle. Le degré de dureté de votre eau peut vous être communiqué par votre fournisseur d'eau.

Réglage de l’adoucisseur d’eau

L'adoucisseur d'eau peut traiter de l'eau d'une dureté allant jusqu'à 90°fH (graduation française) ou 50°dh (graduation germanique) à partir de six positions de réglage différentes. Dans le tableau ci-dessous sont indiqués les différents degrés de dureté de l'eau avec les positions de réglage de l'adoucisseur correspondantes.

Dureté de un l'eau 8) 4e

sa | 46.60 | 26-33 | oui | PPS PTRP2PS+ ss | 610 | 34.50 | oui | PHPAE

* L'adoucisseur d’eau est réglé en usine sur le niveau 3, adapté à la majorité des cas.

Selon le degré de dureté de votre eau, procédez au réglage de l'adoucisseur d'eau comme suit:

Commencer TOUJOURS la procédure avec le lave-vaisselle éteint.

- Allumez le lave-vaisselle en maintenant enfoncé le bouton “MARCHE/ARRÊT" © pendant environ 3 secondes.

. Maintenez enfoncé le bouton

"CONFIGURATIONS" & pendant 5 secondes pour ouvrir le menu. Lorsque vous entrez en mode de configuration, plusieurs voyants du tableau de bord émettent 6 clignotements.

. Appuyez sur le bouton "SÉLECTION DU PROGRAMME" P pour sélectionner le niveau de calcaire souhaité: à chaque fois que vous appuyez sur le bouton, le voyant correspondant s'allume, comme indiqué dans le tableau ci- dessus (P1-2S1, P1+P2-3S2). Pour le niveau “S0", tous les voyants sont éteints.

Appuyez sur le bouton "DÉPART/ ANNUL" (2 pour enregistrer le réglage et quitter le menu de configuration.

Si, pour quelque raison que ce soit, la procédure ne peut être terminée avec succès, éteindre le lave-vaisselle en appuyant sur la touche "MARCHE/ ARRÊT" © et recommencer depuis début .

Informations sur la régénération de la résine avec du sel

La phase de régénération s'effectue à la fin d'un cycle de lavage.

Environ 3,5 litres d'eau sont consommés en phase de régénération de la résine, avec une consommation d'énergie d'environ 1 Wh et une augmentation de la durée du cycle d'environ 7 minutes.

Pour le cycle Éco, cette phase est indiquée dans le tableau suivant.

Niveau | Voyantde | ksquence programme so | Aucun voyant | Lai lumineux

a Pa Tous les cycles

19. DÉPANNAGE ET GARANTIES Si vous pensez que le lave-vaisselle ne fonctionne pas correctement, consultez le guide rapide fourni ci-dessous avec certaines astuces pratiques sur la manière de résoudre les problèmes les plus courants. Si le dysfonctionnement persiste ou se produit à nouveau, contactez le centre d'assistance technique.

RAPPORTS SUR LES PANNES

© Modèle avec un afficheur: les erreurs sont indiquées par un numéro précédé de la lettre «E» (par ex. Erreur 2 = E2) et un bref signal sonore.

© Modèles sans afficheur: les erreurs sont affichées par l'appareil sur toutes les LED en clignotant. Le nombre de clignotement indique le type d'erreur, et sont répétées à un intervalle de 5 secondes (exemple: erreur 2 = deux clignotements, une pause de 5 secondes, deux clignotements etc).

Uniquement les modèles avec un afficheur

"PAS D'EAU" avec un bref signal sonore (uniquement sur certains modèles).

ERREUR E2 (avec afficheur) avec un bref signal sonore

ERREUR E3 (avec afficheur) avec un bref signal sonore

ERREUR E4 (avec afficheur) avec un bref signal sonore

ERREUR E8 (avec écran) avec un signal audio court

ERREUR E18 (avec écran) avec un signal audio court

ERREUR E21 (avec écran) avec un signal audio court

Signification et solutions

Le lave-vaisselle ne se remplit pas d'eau

Assurez-vous que l'arrivée d'eau est ouverte.

Assurez-vous que le tuyau d'arrivée d'eau n'est pas tordu ou écrasé. Assurez-vous que le tuyau de vidange est situé à la bonne hauteur {voir paragraphe installation).

Fermez l'arrivée d'eau, dévissez le tuyau d'arrivée d'eau au dos du lave-vaisselle et contrôlez que le filtre à «sable» n'est pas obstrué. Le lave-vaisselle ne vidange pas l’eau

Vérifiez que le tuyau de vidange n’est pas tordu, coincé ou bloqué, et que le filtre n'est pas obstrué.

Vérifiez que le siphon n'est pas obstrué.

Vérifiez que le tuyau de vidange n'est pas tordu, coincé ou bloqué, et que le filtre n'est pas obstrué.

Vérifiez que le siphon n'est pas obstrué.

L'élément chauffant de l'eau ne fonctionne pas correctement ou la plaque filtrante est obstruée

Nettoyer la plaque filtrante.

Problèmes de niveau d'eau ; vérifiez si la plaque filtrante est obstruée.

Nettoyer la plaque filtrante.

Alimentation en eau incontrôlée avec électrovanne ouverte.

Fermer immédiatement le robinet d'eau et débrancher l'appareil de l'alimentation électrique.

Eteignez l'appareil et débranchez la pise électrique du lave-linge.

Autres codes Attendez une minute. Rebranchez le lave-vaisselle et lancer un (avec afficheur) programme. Si le problème persiste, contactez un service client agrée.

Uniquement les modèles sans afficheur

Si des dysfonctionnements ou des pannes ont lieu quand un programme est en cours, le voyant correspondant au cycle sélectionné clignotera rapidement et vous entendrez un signal sonore intermittent. Dans ce cas-là, éteignez le lave-vaisselle en appuyant sur le bouton «MARCHE/ARRÊT». Après avoir vérifié que l” entation en eau est ouverte, que le tuyau de vidange n’est pas tordu et que le siphon ou les filtres ne sont pas obstrués, réglez à nouveau le programme sélectionné.

Si la panne persiste, contactez le centre d'assistance technique.

Le lave-vaisselle est équipé d'un dispositif de sécurité anti-débordement qui, en cas de problème, vide automatiquement tout excédent d'eau.

AN ATTENTION Pour garantir le fonctionnement correct du dispositif de sécurité anti-débordement, nous recommandons de ne pas déplacer ou basculer le lave-vaisselle durant le fonctionnement.

S'il s’avère nécessaire de basculer ou de déplacer le lave- vaisselle, assurez-vous que le cycle de lavage est terminé et qu'il ne reste pas d’eau à l’intérieur de l’appareil.

PANNE CAUSE SOLUTION La fiche n'est pas branchée

. Branchez la fiche électrique dans la prise murale

1. Aucun s Le bouton O/ n'est pas programme ne enfoncé Appuyez sur le bouton fonctionne La porte est ouverte Fermez la porte Pas de courant Contrôlez Voir point 1 Contrôlez 2. Le lave-vaisselle Le robinet d'eau est fermé Ouvrez le robinet d'eau ne se remplit Le tuyau d'arrivée d'eau est tordu | Redressez le tuyau pas d’eau Le filtre du tuyau d'arrivée | Nettoyez le filtre à l'extrémité du

d'eau est obstrué tuyau

3. Le lave-vaisselle ne vide pas l’eau

4. Le lave-vaisselle vide continuellement l'eau

5. Vous n’entendez pas les bras de lavage tourner

6. Sur les appareils électroniques sans afficheur: un ou plusieurs voyants clignotent rapidement

7. La vaisselle n’est lavée que partiellement

CAUSE Le filtre est sale

Le tuyau de vidange est tordu La rallonge du tuyau de vidange n'est pas raccordée correctement

Le raccord de sortie sur le mur est dirigé vers le bas et pas vers le haut

La position du tuyau de vidange est trop basse

Quantité excessive de détergent

Un élément rotation des bras La plaque de filtration et le filtre sont très sales

Le robinet de l'arrivée d'eau est fermé

Le fond des casseroles n'a pas été bien lavé

Le bord des casseroles n'a pas été bien lavé

Les bras de lavage sont partiellement bloqués

La vaisselle n'a pas été placée correctement

L'extrémité du tuyau de vidange est immergée dans l'eau

Vous avez mis une quantité incorrecte de détergent ou bien le détergent est vieux et dur

Le couvercle du compartiment du sel nest pas fermé correctement

Le programme de lavage n'est pas assez complet

SOLUTION Nettoyez le filtre Redressez le tuyau

Suivez les instructions pour raccorder soigneusement le tuyau de vidange

Appelez un technicien qualifié

Soulevez le tuyau de vidange à au moins 40 cm au-dessus du sol

Réduisez la quantité de détergent Utilisez un détergent adapté

Nettoyez la plaque de filtration et le filtre

Éteignez l'appareil Ouvrez le robinet Programmez à nouveau le cycle

Contrôlez Il faut laisser tremper les casseroles avec des résidus de nourriture brûlés avant de les mettre au lave-vaisselle

Positionnez différemment les casseroles

Enlevez les bras de lavage en dévissant les écrous dans le sens des aiguilles d'une montre et rincez-les à l'eau courante

Ne placez pas les assiettes ou les plats trop près les uns des autres L'extrémité du tuyau de vidange ne doit pas être au contact de l'eau d'écoulement

Augmentez la quantité en fonction du degré de salissure de la vaisselle ou changez de détergent

Fermez-le correctement

Choisissez un programme plus puissant

PANNE CAUSE SOLUTION

8. Le détergent Des couverts, de la vaisselle, n'est pas des casseroles, etc. bloquent | Positionnez la vaisselle de manière distribué ou est | l'ouverture du compartiment | à ne pas bloquer le compartiment

distribué en partie | du détergent

Contrôlez le niveau du sel et du produit de rinçage et rajoutez-en Si l'anomalie persiste, contactez le centre d'assistance technique

Les plats se cognent les uns | Vérifiez à nouveau le rangement de

9. Présence de taches blanches L'eau est trop dure sur la vaisselle

10. Bruit au cours contre les autres la vaisselle dans le panier du lavage Les bras rotatifs cognent contre | Vérifiez à nouveau le rangement de la vaisselle la vaisselle dans le panier Laissez la porte du lave-vaisselle 11. La vaisselle Flux d'air inadéquat entrouverte à la fin du programme n'est pas de lavage pour permettre à la entièrement vaisselle de sécher naturellement sèche Absence du produit de rinçage Remplissez le compartiment du produit de rinçage

N.B.: si l'une des situations ci-dessus entraîne de mauvaises performances de lavage ou un rinçage insuffisant, ôtez les restes de nourriture de la vaisselle à la main étant donné que le cycle de séchage final durcit la salissure, rendant ainsi plus difficile son élimination après un lavage successif. Si le dysfonctionnement persiste, contactez le centre d'assistance technique en indiquant le modèle de lave-vaisselle. Il est mentionné sur la plaque de la partie supérieure à l'intérieur de la porte du lave-vaisselle ou sur la garantie. Cette information permettra de prendre des mesures plus rapidement et de manière plus efficace.

À l'exception de la liste des pièces détachées disponibles sur notre site Web, vous ne devez en aucun cas réparer ou tenter de réparer l'appareil ou de faire réparer l'appareil par des personnes inexpérimentées et/ou non qualifiées. Les réparations effectuées par des personnes inexpérimentées et/ou non qualifiées peuvent causer des blessures ou un dysfonctionnement grave de l'équipement et des dommages matériels. Il est conseillé de contacter nos centres d'assistance technique agréés.

Nous vous recommandons de toujours utiliser des pièces détachées d'origine qui peuvent être obtenues auprès de notre service client pendant une période d'au moins 10 ans à compter de la mise en circulation de l'appareil dans l'Espace économique européen.

 ATTENTION Le fabricant ne peut être tenu responsable des dommages causés aux objets et aux personnes et/ou des problèmes de sécurité résultant de réparations non effectuées par un centre d'assistance technique agréé ou un prestataire de services agréé par le fabricant conformément aux directives de l'entreprise relatives à la réparation et à l'entretien de ses produits. Tout dommage causé au produit par un personnel non autorisé pendant une tentative de réparation ne sera pas couvert par la garantie conventionnelle.

À partir du 1er mars 2021, les informations sur l'énergie et l'environnement relatives à l'étiquetage énergétique des appareils ménagers et les spécifications de leur écoconception sont disponibles en Europe dans la base de données produits (EPREL) à

l'adresse suivante https://eprel.ec.europa.eu/ ou via le code QR figurant sur l'étiquette- énergie.

Assistance et garantie

Le produit est garanti selon la loi et conformément aux conditions figurant sur le certificat de garantie fourni avec le produit. Le certificat doit être conservé et présenté à un centre d’assistance technique agréé en cas de besoin, de même

qu’une preuve d'achat. Vous pouvez également consulter les conditions de garantie sur notre site web.

Pour bénéficier de l’assistance, veuillez remplir le formulaire en ligne ou nous contacter au numéro indiqué sur la page d’aide de notre site web.

Le fabricant n'est pas responsable des erreurs d'impression dans cette brochure. Par ailleurs, le fabricant se réserve le droit d'effectuer tout changement jugé utile à ses produits sans modifier leurs caractéristiques essentielles.

20. CONDITIONS AMBIANTES Cet appareil est commercialisé en

accord avec la directive européenne

2012/19/EU sur les déchets m= des équipements électriques et électroniques (DEEE).

Les déchets des équipements électriques et électroniques (DEEE) contiennent des substances polluantes (ce qui peut entraîner des conséquences négatives pour l'environnement) et des composants de base (qui peuvent être réutilisés). Il est important de traiter ce type de déchets de manière appropriée afin de pouvoir éliminer correctement tous les polluants et de recycler les matériaux.

Les particuliers peuvent jouer un rôle important en veillant à ce que les DEEE ne deviennent pas un problème environnemental. Il est essentiel de suivre quelques règles simples:

@Les DEEE ne doivent pas être traités comme les déchets ménagers;

@Les DEEE doivent être remis aux points de collecte enregistrés. Dans de nombreux pays, la collecte des produits gros électroménagers peut être effectuée à domicile.

Dans de nombreux pays, lorsque vous achetez un nouvel appareil, l'ancien peut être retourné au détaillant qui doit collecter gratuitement sur la base un contre un. L'équipement repris doit être équivalent ou bien avoir les mêmes fonctions que le produit acquis.

FR TIS NQI - ££880002 - OL'ZZ
