MODE D'EMPLOI IN ONLY - COOL & HEAT 2600W EQUATION

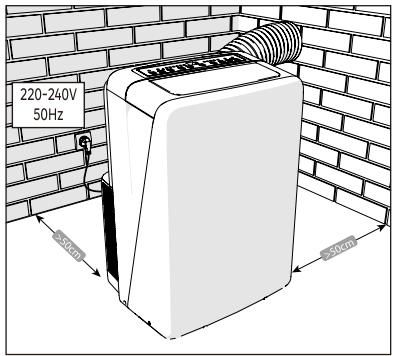

INSTALLATION Choisir un emplacement respectant ces critères

• Le sol doit être plat et stable

• Une distance de 50 cm entre Les murs et l'appareil doit être respectée + L'appareil doit être branché dans une prise murale qui doit rester accessible une fois l'appareil branché - IL est indispensable de raccorder l'évacuation extérieure pour L'utilisation en mode Refroidissement ou en mode Déshumidifcation Raccordement de l'évacuation extérieure Le raccordement est obligatoire pour l'utilisation en mode Refroidisse- ment ou en mode Déshumidification, mais n'est pas nécessaire en mode Ventilation Le tuyau peut être installé dans un mur ou connecté à une fenêtre.

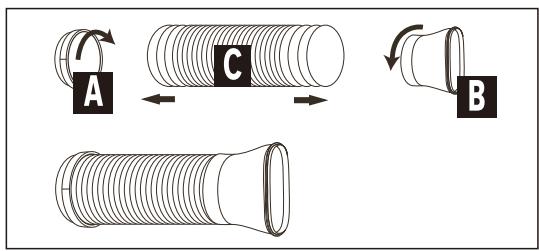

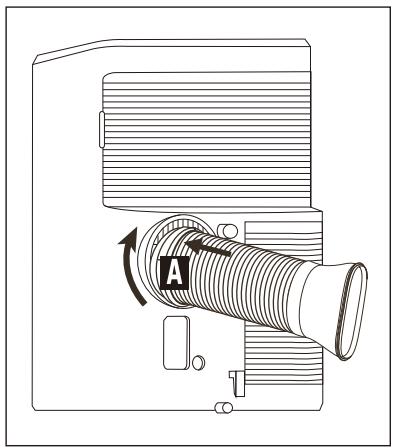

1- Monter le raccordA (connexion appareil) sur le tuyau

2-Monter le raccord 8 (connexion fenêtre) sur le tuyau si nécessaire 3-Clipser le raccord sur l'appareil

4- Brancher le tuyau sur la sortie extérieure.

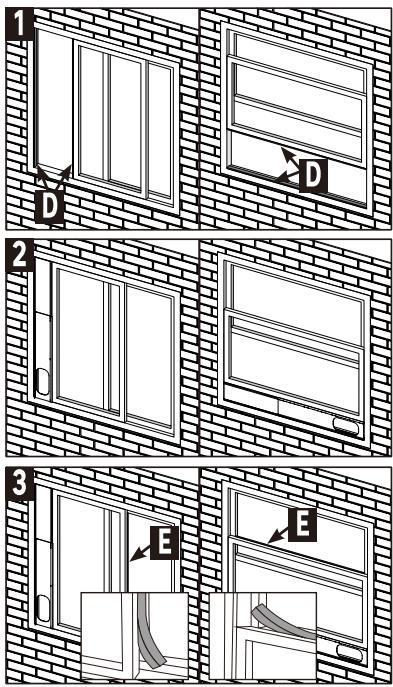

1- Couper ejoint en mousse

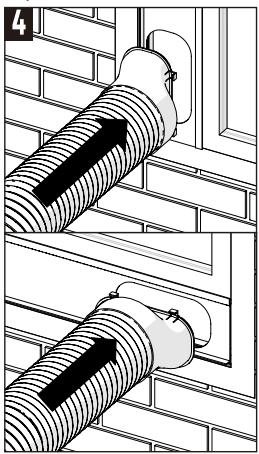

adhésif D à la bonne longueur et le fixer au châssis de la fenêtre 2-Positionner le kit fenêtre au châssis de la fenêtre Ajuster la longueur du kit puis serrer Les deux vis. La longueur du kit est ajustable de 675 cm à120cm 3-Calfeutrer la partie vide entre les deux fenêtres à l'aide du joint en mousse E 4-Cipser le raccord 8sur le kit fenêtre

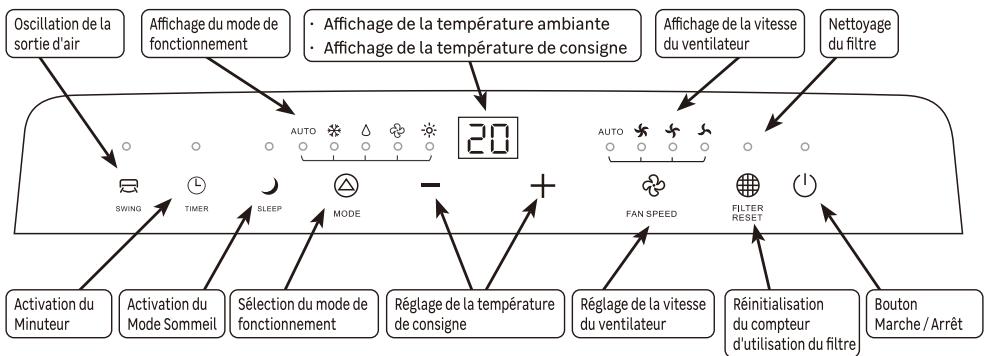

Oscilltion dela | {’Afichage du mode de | (* Affichage de la température ambiante | l’fichagedelavitesse) (Nettoyage sortie d'ir fonctionnement Affichage de la température de consigne | (duventiateur duritre

Activationdu | (activation du | Sélection du mode de | | Réglage dela température | (Réglage de laviesse | (Réimitalsation …_]{ Bouton Minuteur Mode Sommeil | fonctionnement de consigne du ventilateur du compteur Marche / arrêt d'utilisation du fire)

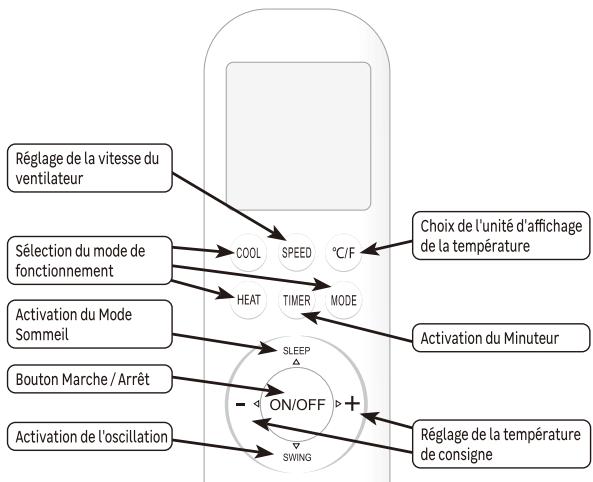

ge de La vitesse du ventilateur Choix de lunité d'affichage Sélection du mode de con Sen ‘ar dela température fonctionnement

Activation du Mode Sommeil Activation du Minuteur = ONF + Activation de l'oscillation| T Réglage de la température sms de consigne

UTILISATION Mode Refroidissement (Cool) Dans ce mode, le tuyau d'évacuation extérieure de l'air doit être obligatoirement raccordé à l'extérieur du logement.

1- Appuyer sur Le bouton (1) du panneau de contrôle ou le bouton ONF de la télécommande pour mettre en marche l'appareil

2-Appuyer plusieurs fois sur Le bouton @ du panneau de contrôle pour allumer Le voyant %* ou appuyer sur le bouton COOL de latélécommande 3-Régler la température de consigne (température souhaitée) à l'aide des boutons — et +

4- Appuyer plusieurs fois sur le bouton du panneau de contrôle ou le bouton SPEED de la télécommande pour régler le

ventilateur sur une des 3 vitesses ou sur "AUTO" (vitesse adaptée automatiquement au besoin de refroidissement) Appuyer simultanément sur les boutons — et +- du panneau de contrôle pendant 3 secondes, ou appuyer sur le bouton CIF de la télécommande pour changer l'unité d'affichage de la température entre *C (Degrés Celsius) et F (Degrés Fahrenheit) Mode Ventilation (Fan)

1- Appuyer sur le bouton (> du panneau de contrôle ou Le bouton ONF de la télécommande pour mettre en marche l'appareil

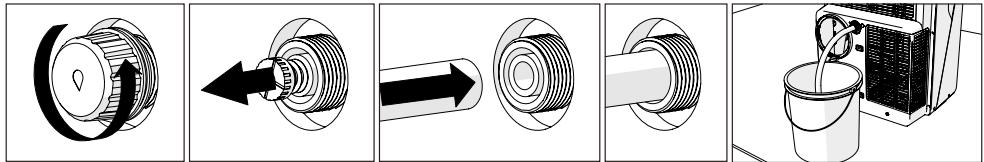

2 -Appuyer plusieurs fois sur le bouton @ du panneau de contrôle ou sur le bouton MODE de la télécommande pour allumer le voyant 3-Appuyer plusieurs fois sur Le bouton & du panneau de contrôle ou Le bouton SPEED de la télécommande pour régler le ventilateur sur une des 3 vitesses. La vitesse AUTO" et le réglage de température ne sont pas disponibles en mode Ventilation Mode Déshumidifation (Dry) Dans ce mode, Le tuyau de drainage continu doit être branché pour évacuer l'eau dans un récipient ou vers Le réseau d'évacuation des eaux usées.

1- Appuyer sur e bouton C) du panneau de contrôle ou Le bouton NF de La télécommande pour mettre en marche l'appareil

2-Appuyer plusieurs fais sur le bouton © du panneau de contrôle ou le bouton MODE de la télécommande pour allumer le voyant à Ÿ Le réglage de la vitesse du ventilateur et de La température ne sont pas disponibles en mode Déshumidfication Mode Chauffage (Heat)

1- Appuyer sur le bouton > du panneau de contréle ou Le bouton OWIF de la télécommande pour mettre en marche l'appareil

2-Appuyer plusieurs fois sur Le bouton © du panneau de contrôle pour allumer Le voyant ou appuyer sur Le bouton HEAT de latélécommande 3-Régler la température de consigne (température souhaitée) à l'aide des boutons — et-+

4- Appuyer plusieurs fois sur Le bouton & du panneau de contrôle ou Le bouton SPEED de la télécommande pour régler le

ventilateur sur une des 3 vitesses ou sur "AUTO" (itesse adaptée automatiquement au besoin de chauffage) Mode Automatique (Auto) Dans ce mode, l'appareil détermine automatiquement es réglages nécessaires pour atteindre La température de consigne.

1- Appuyer sur le bouton (> du panneau de contrôle ou le bouton ONF de la télécommande pour mettre en marche l'appareil

2-Appuyer plusieurs fois sur le bouton © du panneau de contréle ou sur Le bouton MODE de la télécommande pour allumer le voyant AUTO" 3-Régler la température de consigne [température souhaitée) à l'aide des boutons — et+

Minuteur Le minuteur permet de mettre en marche ou d'arrêter l'appareil après un temps réglé entre 0.5 h (30 mn) et 24h Mettre en marche l'appareil avec le minuteur 1- Mettre en marche l'appareil, choisir le mode de fonctionnement (Cool Dry Fan) et régler la température de consigne et la vitesse du ventilateur 2-Appuyer sur le bouton ( du panneau de contrôle ou le bouton OU de La télécommande pour éteindre l'appareil 3-Appuyer sur le bouton © du panneau de contrôle ou Le bouton TIMER de la télécommande

4- Régler le délaijusqu'à l'heure de mise en marche souhaitée à l'aide des touches — et + (en nombre d'heures)

5-Quand le temps réglé est écoulé, le climatiseur se mettra en marche avec les réglages effectués. S Arrêter l'appareil avec Le minuteur 1- Mettre en marche l'appareil, choisir le mode de fonctionnement (Cool, Dry Fan) et régler la température de consigne et la vitesse du ventilateur 2-Appuyer sur le bouton © du panneau de contrôle ou le bouton TIMER de a télécommande 3-Régler le délaijusqu'à l'heure d'arrêt souhaité à l'aide des touches = et + (en nombre d'heures)

4- Quand le temps réglé est écoulé, le climatiseur s'éteindra automatiquement.

XOSile minuteur est réglé à l'aile de La télécommande, il convient de valider Le délai en appuyant à nouveau sur TMER Fonction Sommeil (Sleep) La fonction Sommeil peut être utilisée en mode Refroidissement. Cette fonction procure un environnement plus confortable pour dormir.

1- Mettre en marche l'apparei, choisir le mode Refroidissement (oo et régler la température de consigne et a vitesse du

ventilateur 2-Appuyer sur le bouton À du panneau de contrôle ou le bouton SLEEP de la télécommande pour activer la fonction Sommeil 3-La fonction se désactive automatiquement après 8 heures de fonctionnement et revient au mode réglé précédemment Oscillation (Swing) Appuyer sur Le bouton SWING de La télécommande pour activer l'oscillation de la sortie d'air. Verrouillage Enfants Appuyer simultanément sur Les boutons HEAT et MODE de la télécommande pendant 3 secondes pour la verrouiller ou la déverrouiller. ENTRETIEN Nettoyage du filtre anti-poussières ILest conseillé de nettoyer le filtre anti-poussières toutes les 250 heures d'utilisation pour favoriser une circulation correcte de l'air et des performances optimales du climatiseur. S NS Le voyant de Sortirlefltreenletirant | Dépoussiérerlefitreà | Pourlestachesrebelles, | appuyersurle nettoyage du filtre | versle haut laide d'un aspirateur | utiliser de leausavon- | bouton € pour s'allume après neuseet sécher avant _ | réinitialiser le 250h d'utilisation dereplacer lefitre. | compteur Nettoyage des parties extérieures Utiliser un chiffon doux et sec. Pour Les taches rebelles, utiliser un chiffon imbibé d'eau savonneuse et essuyer immédiatement avec un chiffon sec.

Vidange du réservoir d'eau En mode Refroidissement, le réservoir d'eau interne doit être vidé régulièrement. Si"affichage indique "Pl, le réservoir doit être obligatoirement vidé. 1 UE

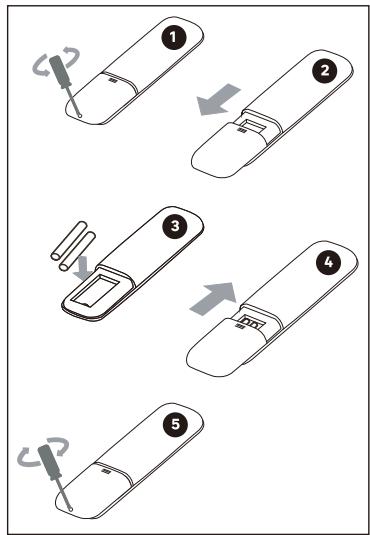

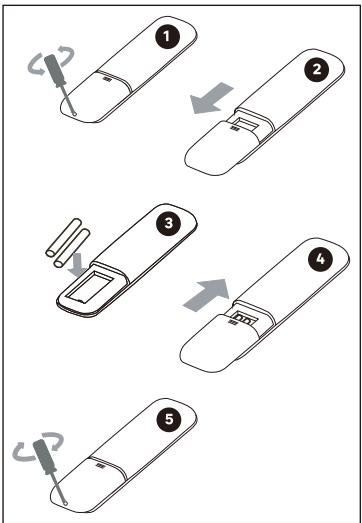

Étendre l'appareiletdévis- | Amener l'appareilau dessus | quandteréservoirest Revisser Le bouchon être- serlebouchoninférieur | dunrécipientetenteverle | vide, replacerlebouchon | mettrel'appareilen marche bouchon caoutchouc caoutchouc Remplacement des piles de La télécommande 4-Enlever la vis à l'aide d'un tournevis cruciforme 5 -Pousser le volet du compartiment à piles pour le retirer. 6-Insérer 2 piles AAA (RO3) 1,5 V dans le compartiment. S'assurer que la polarité (atn et a-H) est respectée.

7- Remettre en place Le volet du compartiment à pile.

8-Serrer la vis Important ! 2 Ne pas lasser jouer es enfants avec Les piles 2 Nepasingérer les piles 2 Les piles non rechargeables ne doivent pas être rechargées: 2 Les piles doivent être insérées avec la polarité correcte (voir schéma], - une pile usagée ou présentant des fuites doit être retirée de l'appareil et C5) éliminée en toute sécurité, A 4 + sil'appareil doit rester longtemps inutiisé, retirez les piles; + les contacts des piles ne doivent pas être court-circuités; + Les pile doivent être retirées de l'appareil avant sa mise au rebut. DÉPANNAGE Les anomalies de fonctionnement sont souvent dues à des causes mineures ; consulter le tableau ci-dessous avant de contacter le service après-vente. Cela pourra vous faire gagner du temps et vous éviter des dépenses inutiles. Problème Causes, remèdes Vérifier l'alimentation électrique L'appareil ne fonctionne pas Vérfler fiable La télécommande ne fonctionne pas Vérifier état des piles Vérifier que Le mode "Refroidissement" {Cool est actif Vérifier la bonne circulation de l'air au niveau de l'entrée et sortie Vérifier que Le filtre est propre non obstrué Vérifier que La température de consigne est inférieure à la température ambiante Vérifier la bonne fermeture des portes et fenêtres La pièce n'est pas refroidie L'appareil vibre de manière anormale Vérifier qu'il est installé sur un sol plat et stable En cas de problème persistant, contacter le service après-vente de votre magasin.
