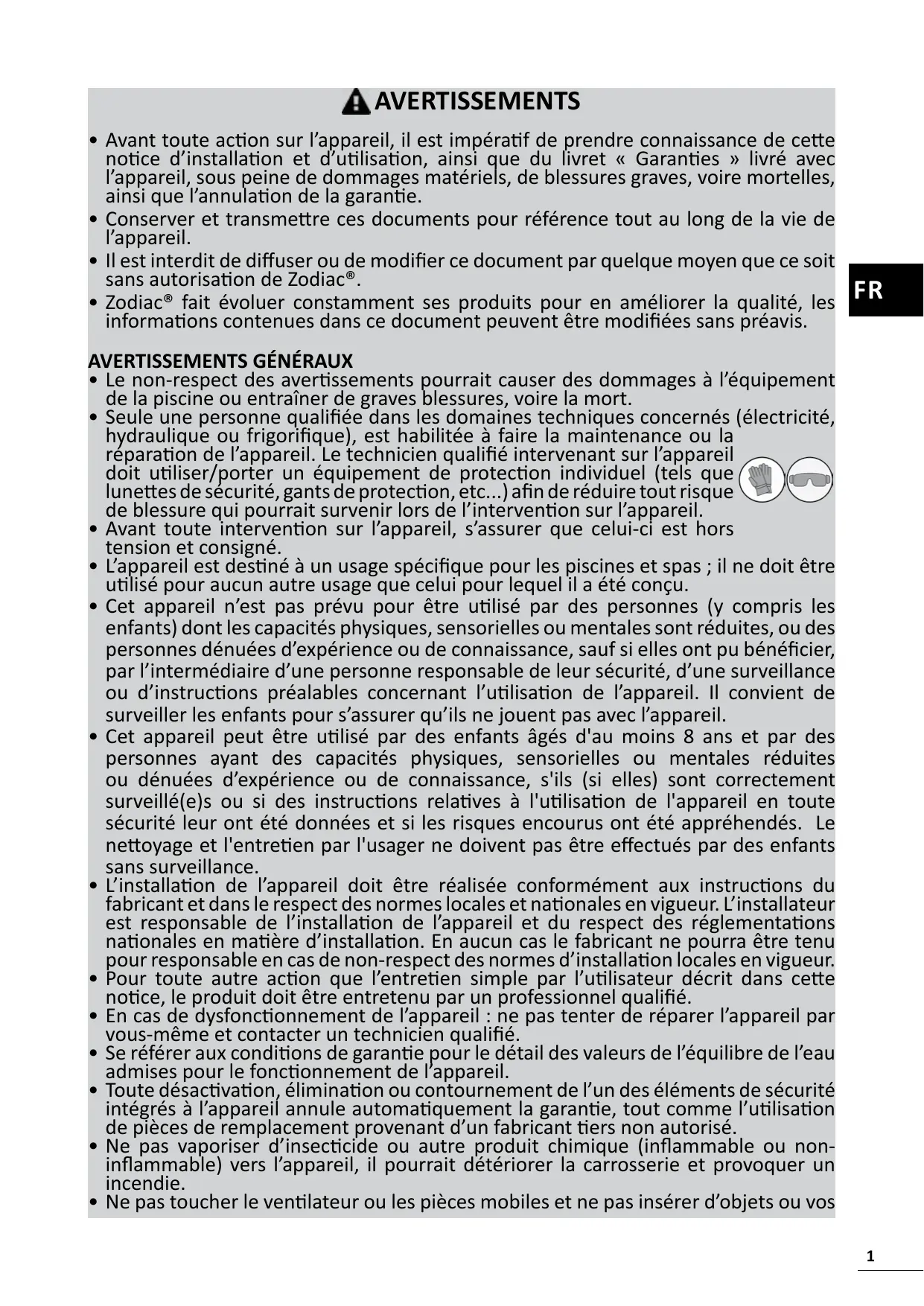

AVERTISSEMENTS GÉNÉRAUX

e Le non-respect des avertissements pourrait causer des dommages à l'équipement de la piscine ou entraîner de graves Blessures, voire la mort.

e Seule une personne qualifiée dans les domaines techniques concernés (électricité, hydraulique ou frigorifique), est habilitée à faire la maintenance ou la réparation de l’appareil. Le technicien qualifié intervenant sur l'appareil doit utiliser/porter un équipement de protection individuel (tels que[@) lunettes de sécurité, gants de protection, etc.) afin de réduire nr Fque(@) de blessure qui pourrait survenir lors de |” intervention sur l'appareil.

° Avant toute intervention sur l'appareil, s'assurer que celui-ci est hors

pareil est destiné à un usage spécifique pour les piscines et spas ; il ne doit être Lane pour aucun autre usage que celui pour lequel il a été conçu.

er appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d'instructions préalables concernant l’utilisation de l'appareil. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil. Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)}s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

e L'installation de l'appareil doit être réalisée conformément aux instructions du

fabricant et dans le respect des normes locales et nationales en vigueur. L'installateur

est responsable de l'installation de l’appareil et du respect des réglementations nationales en matière d'installation. En aucun cas le fabricant ne pourra être tenu pour responsable en cas de non-respect des normes d'installation locales en vigueur.

Pour toute autre action que l'entretien simple par l’utilisateur décrit dans cette

notice, le produit doit être entretenu par un professionnel qualifié.

En cas de dysfonctionnement de l'appareil : ne pas tenter de réparer l’appareil par

vous-même et contacter un technicien qualifié.

Se référer aux conditions de garantie pour le détail des valeurs de l’équilibre de l’eau

admises pour le fonctionnement de l'appareil.

Toute désactivation, élimination ou contournement de l’un des éléments de sécurité

intégrés à l’appareil annule automatiquement la garantie, tout comme l’utilisation

de pièces de remplacement provenant d’un fabricant tiers non autorisé.

e Ne pas vaporiser d’insecticide ou autre produit chimique (inflammable ou non- unes vers l’appareil, il pourrait détériorer la carrosserie et provoquer un incendie.

e Ne pas toucher le ventilateur ou les pièces mobiles et ne pas insérer d'objets ou vos

doigts à proximité des pièces mobiles lorsque l’appareil est en fonctionnement. Les pièces mobiles peuvent causer des blessures sérieuses voire la mort.

AVERTISSEMENTS LIÉS À DES APPAREILS ÉLECTRIQUES

e L'alimentation électrique de l'appareil doit être protégée par un Dispositif de protection à courant Différentiel Résiduel (DDR) de 30 mA dédié, en conformité avec les normes en vigueur du pays d'installation.

° Avant toute opération, vérifier que :

- La tension d'entrée requise indiquée sur la plaque signalétique de l'appareil correspond à la tension d’alimentation secteur ;

- Le service d'alimentation secteur est compatible avec les besoins en électricité de l'appareil et est correctement mis à la terre.

e En cas de fonctionnement anormal, ou de dégagement d’odeur de l’appareil, l'arrêter immédiatement, débrancher son alimentation et contacter un professionnel.

e Avant d'opérer tout entretien ou maintenance sur l’appareil, vérifier qu’il est mis hors tension, qu'il est entièrement déconnecté de l'alimentation électrique et que tout autre équipement ou accessoire connecté à l’appareil est également déconnecté du circuit d'alimentation.

e Ne pas débrancher et rebrancher l’appareil en cours de fonctionnement.

e Ne pas tirer sur le câble d'alimentation pour le débrancher.

e Sile câble d'alimentation est abîmé, il ne doit être remplacé que par le fabricant, un représentant autorisé ou un atelier de réparation.

e Ne pas réaliser d'entretien ou de maintenance de l'appareil les mains mouillées ou si l'appareil est mouillé.

e Avant de connecter l'appareil à la source d'alimentation, vérifier que bloc de raccordement ou la prise d'alimentation à EtLele l'appareil sera connecté est en bon état et qu’il n'est pas endommagé ni rouillé.

° Par temps orageux, déconnecter l’appareil de l’alimentation électrique pour éviter qu'il ne soit endommagé par la foudre.

SPÉCIFICITÉS « Robots nettoyeurs de piscine »

e Afin d'éviter toute blessure ou dommage occasionné au robot nettoyeur, ne pas faire fonctionner le robot en dehors de l’eau.

e Afin d'éviter tout risque de blessure, la baignade est interdite lorsque le robot est dans la piscine.

e Ne pas utiliser l’appareil lors d'une chloration choc dans la piscine, attendre que le taux de chlore ait atteint la valeur recommandée avant d’immerger le robot.

e Ne pas laisser le robot sans surveillance pendant une période prolongée.

AVERTISSEMENT CONCERNANT L'UTILISATION D'UN ROBOT DANS UNE PISCINE À

e Avant d'installer le robot, inspecter attentivement le revêtement de la piscine. Si le liner s’effrite ou s'abîme par endroits, que des graviers, des plis, des racines ou de la corrosion apparaissent, ne pas installer le robot avant d’avoir fait réparer ou remplacer le liner par un professionnel qualifié. Le fabricant ne pourra en aucun cas être tenu responsable des dégâts occasionnés au liner.

e La surface de certains revêtements liner à motifs peut s’user rapidement : les motifs et/ou leur couleur peuvent s'abîmer, s'estomper ou disparaître au contact de certains objets (brosses de nettoyage, jouets, bouées, distributeurs de chlore, robot). L'usure des revêtements liner et l'estompement des motifs ne relèvent pas te la responsabilité du fabricant du robot et ne sont pas couverts par la garantie imitée.

AVERTISSEMENT CONCERNANT L'UTILISATION D'UN ROBOT DANS UNE PISCINE EN ACIER INOXYDABLE

e La surface de ces piscines peut être endommagée par le frottement naturel des débris contre le revêtement, causé par exemple par les roues, les chenilles ou les brosses des robots, y compris des robots de piscine électriques. l'usure ou les rayures des piscines en acier inoxydable ne relèvent pas de la responsabilité du fabricant du robot et ne sont pas couvertes par la garantie limitée.

[1] Informations avant utilisation 6 111 Descriptif 6 1.21 Caractéristiques techniques et repérage 7 1.31 Principe de fonctionnement 8 1.41 Préparation de la piscine 8 | © | @ Utilisation générale 9 2.11 Immersion du robot 9 2.2 | Fixation sur le socle 10 2.3 | Raccordement de l’alimentation électrique 10 2.41 Fonctionnalités du boîtier de commande 11 2.51 Démarrer un cycle de nettoyage 12 2.6 1 Sortir le robot de l'eau 13 2.7 | Les bonnes pratiques après chaque nettoyage 14 @ Utilisation de l'application iAquaLink”" (sur les modèles iQ) 15 3.11 Première configuration du robot 15 3.21 Fonctionnalités disponibles dans l'application iAqualink"" 17 | e | O Entretien 19 4.11 Nettoyage du robot 19 4.21 Nettoyage du filtre 19 4.3 1 Nettoyage de l’hélice 20 441 Changement des brosses 21 | a | 6 Résolution de problème 22 5.11 Comportements de l'appareil 22 5.21 Alertes utilisateurs 23 5.31 Aide au diagnostic pour la connexion à l'application iAquaLink"" 24

Conseil : pour faciliter le contact avec le revendeur Noter les coordonnées du revendeur pour les retrouver plus facilement et compléter les informations « produit » au dos

de la notice : ces informations seront demandées par le revendeur.

| æ | @ informations avant utilisation

Disponible en option

© 121 Caractéristiques techniques et repérage

1.2.1 Caractéristiques techniques

Tension alimentation boîtier de commande

220 - 240 VAC / 100 - 240 VAC*, 50/60Hz, Classe II**

Tension alimentation robot 30 VDC Puissance absorbée maximum 150 W Longueur câble 15m Ï 18m Capacité du filtre al Dimensions robot (Lx P x h) 41x42x28cm Dimensions emballage (Lx P x h) 56x56x38 cm ssxssx as Poids robot (sans câble) 8kg Poids emballé 14kg 18 kg Largeur d'aspiration 230 mm Profondeur de fonctionnement am maximum Indice de protection Alimentation IPS Robot IPX8

Bandes de fréquences

Puissance d'émission de radiofréquence

** Classe Il: appareil ayant une double isolation ou isolation renforcée qui ne nécessite pas de mise à la terre.

© 131 Principe de fonctionnement

Le robot est indépendant du système de filtration et peut fonctionner de manière autonome. Il suffit de le brancher sur le secteur.

Il se déplace de façon optimale pour nettoyer les zones du bassin pour lesquelles il a été conçu (selon modèle : fond, parois, ligne d'eau ou fond uniquement). Les débris sont aspirés et stockés dans le filtre du robot.

Le robot peut être utilisé :

- Via le boitier de commande inclus avec le robot,

- Ou grâce à un smartphone ou une tablette compatible avec l'application iAquaLink”* (voir [3] Utilisation de l'application iAquaLink" (sur les modèles iQ)").

ZAquaLinie (- 3.5 mètres Minimum

: +) <---+ ' : Boîtier de commande Ê } @ ï | / ! : Chariot* “A E [E] \ É : Robot

: Câble flottant avec swivel

: Câble d'alimentation

: Contrôle à distance

(*selon modèle) © 141 Préparation de la piscine

Ne pas l'utiliser dans des piscines démontables. Une piscine permanente est construite dans

û e Ce produit est destiné à une utilisation dans des piscines installées de manière permanente. ou sur le sol, et ne peut pas être facilement démontée et rangée.

+ _ L'appareil doit fonctionner dans une eau de piscine dont la qualité est la suivante :

Température de l’eau Entre 10°C et 35°C pH Entre 6.8 et 7.6 Chlore libre <3 mg/l

+ Lorsque la piscine est sale, notamment lors de la mise en service, retirer les très gros débris à l’aide d’une épuisette afin d'optimiser les performances de l’appareil. + Retirer thermomètres, jouets et autres objets qui pourraient endommager l'appareil.

| © | [2] Utilisation générale

© 2.11 Immersion du robot

+_ Étaler toute la longueur de câble à côté du bassin pour éviter l'emmêlement du câble pendant l'immersion @.

Se placer au centre de la longueur de la piscine pour l'immersion du robot (3). Le déplacement du robot sera optimisé et l'emmêlement du câble réduit.

Plonger le robot dans l’eau verticalement (&2).

+ _Le bouger légèrement dans toutes les directions pour que l'air contenu dedans s'échappe ©.

+ Dérouler suffisamment de câble dans l'eau pour que le robot puisse se déplacer dans toute la piscine. Le reste du ER

câble reste étalé au bord de la piscine @.

2.2 | Fixation sur le socle

© 231 Raccordement de l’alimentation électrique

Pour éviter tout risque d'électrocution, d'incendie ou de blessure grave, respecter les

instructions suivantes :

e L'utilisation d’une rallonge électrique est interdite pour le raccordement au boîtier de commande.

À e Veiller à ce que la prise de courant soit constamment et aisément accessible, et à l’abri de la

pluie ou éclaboussures.

+ _Le boîtier de commande est étanche aux projections mais ne doit pas être immergé dans l’eau ou tout autre liquide. Il ne doit pas être installé dans un lieu inondable ; l’éloigner d’au moins 3,5 mètres du bord de la piscine et éviter de l’exposer directement au soleil.

+ Placer le boîtier de commande à proximité de la prise de courant.

Brancher le câble flottant au boîtier de commande (3).

Enfoncer le connecteur jusqu’à entendre 2 « clics » (@). S'assurer que le connecteur est bien enfoncé. Dans le cas contraire, reprendre l'opération.

Connecter le câble d'alimentation ©). Raccorder impérativement le boîtier de commande à une prise de courant protégée par un dispositif de protection à courant différentiel résiduel de 30 mA maximum (en cas de doute, contac-

ter un technicien qualifié). Pour débrancher le câble flottant du boîtier de commande, pincer les 2 clips à l'extrémité du connecteur et le tirer en

© 2.41 Fonctionnalités du boîtier de commande

Le boîtier de commande permet d'utiliser les fonctions principales ou de connecter l'appareil au réseau Wi-Fi domestique {voir "Ô Utilisation de l'application iAquaLink"" (sur les modèles iQ)" ).

Démarrage / Arrêt du cycle de nettoyage

Changement de mode "Surface à nettoyer" *

Initialisation de la connexion à iAquaLink"" *

Mode Lift System "sortie d’eau" *

Voyants Q Mode "Fond seul" activé * 5 Mode "Fond + parois + ligne d’eau" activé * Etat de la connexion Bluetooth" * à Etat de la connexion Wi-Fi *

2.51 Démarrer un cycle de nettoyage

À e Ne pas utiliser l’appareil si le volet roulant est fermé.

+ _Le boîtier de commande se met en veille au bout de 10 minutes. Il suffit d'appuyer sur une touche pour sortir du mode veille. La mise en veille n'arrête pas le fonctionnement de l’appareil s’il est en cours de nettoyage.

2.5.1 Choix du mode de nettoyage

+ Le mode de nettoyage définit la surface à nettoyer ainsi que la durée du nettoyage (selon le modèle).

+ Par défaut, un mode de nettoyage est déjà paramétré "Fond + parois + ligne d’eau". Le mode choisi est indiqué par une LED bleue.

+ _Ilest possible de modifier le mode de nettoyage avant le démarrage de l'appareil ou pendant le fonctionnement de

l'appareil. Le cycle précédent s'arrête. Un appui sur ©: nécessaire pour démarrer un autre cycle. Le décompte du temps restant est remis à zéro.

+ Pour les modèles disposant de la double filtration, lancer quelques cycles sans le filtre débris très fin afin de dégrossir le nettoyage.

+ Appuyer sur © (selon le modèle)

® Fond seul 5 Fond + parois + ligne d'eau

2.5.2 Lancer le cycle de nettoyage

L'appareil adapte sa stratégie de déplacement en fonction du mode de nettoyage afin d'optimiser le taux de couverture.

Conseil : améliorer la performance du nettoyage

En début de saison de baignade, lancer plusieurs cycles de nettoyage en mode fond seul (après avoir retiré les gros débris à l’aide d’une épuisette).

Une utilisation régulière du robot nettoyeur (sans excéder 3 cycles par semaine) vous permettra de profiter d’un bassin toujours propre et le filtre sera moins colmaté.

© 2.61 Sortir le robot de l'eau

À + Afin de ne pas endommager le matériel, utiliser exclusivement la poignée pour sortir l'appareil

2.6.1 Pour les modèles ne disposant pas du mode Lift System

+ Attendre la fin du cycle où appuyer sur pour arrêter le cycle en cours. + _Rapprocher le robot du bord de la piscine en tirant légèrement sur le câble flottant.

+ Dès que possible, saisir le robot par la poignée et le sortir doucement du bassin afin que l’eau contenue dedans

2.6.2 Pour les modèles disposant du mode Lift System « sortie d’eau » (selon modèle)

La fonction Lift System a été conçue pour faciliter la sortie de l'eau du robot. Elle peut être activée à tout moment,

pendant ou à la fin d'un cycle de nettoyage.

+ Si le robot est orienté vers la paroi souhaitée, effectuer un appui court sur le bouton @. Le robot avance vers la paroi.

+ _Sile robot n'est pas orienté vers la paroi souhaitée, maintenir le bouton es appuyé : le robot pivote pour se diriger

vers la paroi souhaitée. Lorsqu'il est face à la paroi, relâcher le bouton. Le robot avance vers la paroi. + _Le robot remonte la paroi et reste en ligne d'eau.

+ Utiliser la poignée pour le sortir complètement de l'eau . Le robot expulse l’eau par un jet arrière pour le rendre plus léger.

© 2.71 Les bonnes pratiques après chaque nettoyage

2.7.1 Nettoyer le filtre dès la sortie de l'eau

° Nettoyer le filtre à l’eau claire dès la sortie de l'eau après chaque cycle de nettoyage, sans

! e La performance de l’appareil peut diminuer si le filtre est plein ou encrassé. attendre que les débris sèchent.

+ Après chaque cycle de nettoyage, suivre les étapes de nettoyage du filtre, voir "4.2 1 Nettoyage du filtre".

2.7.2 Etaler et enrouler le câble pour limiter l'emmêlement du câble

Le comportement de l'appareil est fortement influencé par l'emmêlement du câble. Un câble correctement démêlé favorisera une meilleure couverture du bassin.

+ _Débrancher le câble du boîtier de commande (@).

+ Démêler le câble et l’'étendre au sol, au soleil, pour qu’il reprenne sa forme initiale (@).

+ _Enrouler le câble en partant de l'extrémité la plus proche du robot (32

2.7.3 Rangement du robot et du câble

- Rincer le robot à l'eau claire. À - Ne pas laisser sécher l'appareil en plein soleil après utilisation. - Stocker tous les éléments à l'abri du soleil, de l’hu: é et des intempéries. + Placer le robot en position verticale à l'emplacement prévu sur le chariot pour qu'il sèche rapidement. Enrouler le câble soigneusement et le disposer sur la poignée du chariot ( + Stocker tous les élements à l'abri du soleil ainsi que de toute projection d’eau . Une housse de protection est disponible

enroulé, le câble peut par exemple être disposé sur un support mural.

6 Conseil : En l'absence de chariot, le rangement du câble doit également être soigneusement réalisé. Une fois

| [3] Utilisation de l'application iAquaLink'" (sur les modèles iQ)

. Boîtier de Support mobile Réseau Wi-Fi commande (smartphone ou tablette) domestique du robot Robot nettoyeur

L'application iAquaLink" est disponible sur les systèmes iOS et Android : elle permet d'accéder à des fonctionnalités supplémentaires.

L'application iAquaLink"” permet de bénéficier de fonctions avancées telles que des fonctions d’aide au diagnostic via des remontées de codes erreur et le contrôle du robot de n’importe quel endroit, à n'importe quel moment.

© 3:11 Première configuration du robot

Avant de commencer l'installation de l’application, veiller à : ° Brancher le boîtier de commande à une prise de courant, ° Immerger le robot dans la piscine,

6 « Utiliser un smartphone ou une tablette équipée de Wi-Fi,

e Utiliser un réseau Wi-Fi avec un signal assez puissant pour la connexion avec le boîtier de commande du robot : le signal Wi-Fi doit pouvoir être capté à l'endroit où le robot et son boîtier de commande sont utilisés. Dans le cas contraire, utiliser une solution technique permettant d'amplifier le signal existant.

* Avoir à portée de main le mot de passe du réseau Wi-Fi domestique.

+ Télécharger l'application iAquaLink”* disponible dans l'App Store (iOS) ou le Google Play Store (Android).

+ Se connecter ou s'inscrire.

+ _ Appuyer sur l'icône + pour ajouter un nouvel appareil.

+ Sélectionner "Robot nettoyeur". + Sélectionner le modèle.

+ Appuyer sur le bouton (D du boitier de commande pour activer le Bluetooth" et procéder à l'appairage.

+ La LED 6 clignote pendant l'apparaige.

+ Un message à l'écran que la connexion Bluetooth" a été correctement établie entre le boitier de commande et le

smartphone. La LED devient

+ Sélectionner le réseau Wi-Fi du domicile.

+ Entrer le mot de passe du réseau Wi-Fi.

+ La LED clignote pendant l'apparaige.

+ Un message à l'écran indique

que la connexion Wi-Fi a été correctement établie entre le boitier de commande et le réseau domestique. (*)

+ La LED devient fixe et la LED s'éteint.

+_ Personnaliser le nom du robot afin de le retrouver facilement.

+ Depuis la page «Mes Appareils», cliquer sur le robot pour accéder aux fonctionnalités de contrôle via l'application iAqualink"".

(*) : Si un message d'erreur apparaît ou que la connexion n’aboutit toujours pas, se référer au tableau "5.3 1 Aide au diagnostic pour la connexion à l'application iAquaLink"*".

© 3.21 Fonctionnalités disponibles dans l'application iAqualink’"

Smartphone via l'application iAquaLink'" :

Contrôle à distance (Wi-Fi)

RE 44-— iQ RE 45 -— iQ XA 30 -iQ

il 50 XA iQ CNX 40 - iQ CNX 50 -- iQ Démarrage du cycle de nettoyage

Ajustement du temps de cycle

O Arrêt du cycle de nettoyage +

Suivi de l'avancement du cycle de nettoyage

Fonction Lift System : aide à la sortie d'eau

Choix des modes pré-enregistrés de nettoyage

Optimisation du robot par des mises à jour automatiques

3.2.1 Programmer et piloter les cycles de nettoyage (selon modèle)

Depuis l'application : + Démarrer, arrêter le nettoyage;

+ _ Consulter le temps de nettoyage restant du cycle en cours (affichage en heures et minutes); + Augmenter, réduire le temps de nettoyage par séquences de 15 minutes (selon modèle); .

Choix des modes pré-enregistrés de nettoyage.

6 + Le nouveau mode de nettoyage s'activera sur le nettoyage en cours et sur tous les prochains cycles à + _La durée du cycle de nettoyage peut varier en fonction des paramètres choisis.

3.2.2 Mode Télécommande (selon modèle)

À * Activer la télécommande uniquement si le robot est en vue.

+ _Le robot peut être dirigé en utilisant un smartphone ou une tablette comme une télécommande grâce au “Mode joystick" - Appuyer sur les icones pour diriger le robot en marche avant, marche arrière, et pour tourner à gauche ou à droite.

+ _Sile temps de réponse du robot est relativement long suite à une action demandée dans l'application, vérifier le signal du réseau Wi-Fi, voir "3.1 | Première configuration du robot".

3.2.3 Mode sortie d'eau "Lift System" (selon modèle)

À * Activer la fonction Lift System uniquement si le robot est en vue.

+ Depuis l'application, appuyer sur e> pour utiliser la fonction Lift System (voir 8"2.6.2 Pour les modèles disposant du mode Lift System « sortie d’eau » (selon modèle) eo "). + Appuyer sur les flèches directionnelles pour faire pivoter le robot vers la droite ou la gauche.

+ _ Lorsque le robot est face à la paroi souhaitée, appuyer sur bouton © pour le faire avancer jusqu'à la paroi.

3.2.4 Messages d'erreur

Si une erreur est détectée, un symbole d'avertissement s'affichera dans l'écran d'accueil À

+ Appuyer sur le symbole d'avertissement LÀ pourafficher les solutions de dépannage, voir "5.21 Alertes utilisateurs". + _ Appuyer sur Effacer Erreur si le problème est résolu, ou sélectionner OK pour laisser le robot en mode erreur et diagnostiquer le problème ultérieurement.

3.2.5 Menu Paramètres

A tout moment, il est possible de modifier certains paramètres de configuration du robot en appuyant sur l'icône en haut à droite.

Afin d'assurer au robot la plus longue durée de vie possible, effectuer une inspection de toutes les pièces dont le nettoyage est détaillé dans le chapitre 4. Entretien au moins une fois par d À mois.

Afin d'éviter des blessures graves : ° Débrancher électriquement le robot.

© 411 Nettoyage du robot

+ L'appareil doit être nettoyé régulièrement à l’eau claire ou légèrement savonneuse. Ne pas utiliser de solvant. + _ Rincer abondamment l'appareil à l’eau claire. + _Ne pas laisser sécher l'appareil en plein soleil sur le bord de la piscine.

Conseil : Afin de préserver l'intégrité de l'appareil et de garantir son niveau de performance optimal :

- Il'est recommandé de changer le filtre et les brosses tous les 2 ans,

- Il'est recommandé de tenir compte de l'indicateur d'usure sur les chenilles et de les remplacer dès que l'indicateur est atteint.

© 421 Nettoyage du filtre

e La performance de l’appareil peut diminuer si le filtre est plein ou encrassé. ° Nettoyer le filtre à l’eau claire après chaque cycle de nettoyage.

+ En cas de colmatage du filtre, nettoyer le avec une solution acide (vinaigre blanc par exemple). Il est recommandé de le faire au moins une fois par an car le filtre se colmate si il n’est pas utilisé pendant plusieurs mois (période d’hivernage).

(1 (2) [A] Avec filtration simple (3) [A)

© 431 Nettoyage de l’hélice

Afin d'éviter des blessures graves : Fe ° Débrancher électriquement le robot. ° Porter obligatoirement des gants pour l'entretien de rhéice (A à

+ Ouvrir la trappe d'accès au filtre en soulevant le verrou @. + Retirer le filtre (3). + Insérer un tournevis dans les trous prévus à cet effet (dans deux trous face à face) et exercer une pression vers la

6 pour desserrer le guide flux dans le sens anti-horaire (au premier démontage, le guide flux est serré fortement) (©).

Une fois que le guide flux est desserré, le dévisser à la main ©.

Retirer le guide flux en le soulevant ©.

S'équiper de gants, et tirer sur l’hélice en la maintenant fermement pour la sortir @ et Q).

Retirer les débris (feuilles, cailloux...) qui pourraient bloquer l’hélice.

À e Une fois le nettoyage effectué, réenclencher bien fermement l'hélice ainsi que le filtre.

© 4.441 Changement des brosses

Les brosses sont-elles usées ?

+ Remplacer les brosses si les témoins d'usure sont semblables au cas [8] :

Retirer les brosses usagées

+ Sortir les languettes des trous dans lesquelles elles sont fixées, puis retirer les brosses.

Positionner les nouvelles brosses

+ Enfiler le bord sans languette sous le support brosse @. + _ Rouler la brosse autour de son support et glisser les languettes dans les trous de fixation et tirer sur l’extrémité de chaque languette pour faire passer son rebord au travers de la fente @.

+ Couper les languettes à l’aide d’une paire de ciseaux pour qu'elles soient au niveau des autres lamelles ©).

| à | @ résolution de problème

e Avant de contacter le revendeur, procéder à de simples vérifications en cas de

dysfonctionnement à l’aide des tableaux suivants. e Sile problème persiste, contacter le revendeur.

Q F2 : Actions réservées à un technicien qualifié.

Une partie du bassin n’est pas correctement nettoyée

5.11 Comportements de l'appareil

+ Reprendre les étapes d'immersion (voir 8 "2.1 | Immersion du robot") en variant l'emplacement d'immersion dans la piscine jusqu’à trouver l'endroit optimal.

+ _Le positionnement du câble peut limiter le robot dans ses déplacements : s'assurer que sufisammment de câble est déroulé dans la piscine et que le reste du câble est bien étalé au bord de la piscine.

+ _Le filtre est plein ou encrassé : le nettoyer.

L'appareil ne se plaque pas bien au fond de la piscine

Il reste de l’air dans la coque de l'appareil. Reprendre les étapes d'immersion (voir 8"2.11 Immersion du robot").

+ _Le filtre est plein ou encrassé : le nettoyer (voir "4.2 1 Nettoyage du filtre").

+ Sile filtre reste colmaté 7e. ce nettoyage : le remplacer.

+ _L’hélice est endommagée

L'appareil ne monte pas en paroi ou ne monte plus en paroi comme à l'origine

Vérifier que le cycle choisi est bien le cycle fond / parois / Ligne d'eau.

Dans un mode Fond/ Parois / Ligne d'eau, le robot ne monte pas systématiquement en parois. La fréquence varie pendant le cycle. Il est normal que le robot ne monte pas forcément en début de cycle. Pour déterminer si le robot ne monte effectivement jamais en parois, il est nécessaire d'observer le robot pendant une vingtaine de minutes.

+ _Le filtre est plein ou encrassé : le nettoyer à l'eau claire. En cas de colmatage, nettoyer le avec une solution acide (vinaigre blanc par exemple). Remplacer le filtre si besoin.

Les chenilles sont détendues : contacter le revendeur pour les remplacer 72 Nettoyer le clapet sans le démonter.

+ Des débris / objets empêchent le fonctionnement du clapet : contacter le revendeur

- Bien que l’eau paraisse limpide, des algues microscopiques sont présentes dans votre bassin, non visibles à l’œil nu, qui rendent les parois glissantes et empêchent l'appareil de grimper. Faire une chloration choc et baisser légèrement le pH. Ne pas laisser l'appareil dans l’eau pendant le traitement choc.

Au démarrage, l'appareil n'exécute aucun mouvement

+ _ Vérifier que la prise de courant du boîtier de commande est bien alimentée. + _ Vérifier qu’un cycle de nettoyage a été lancé et que les voyants sont allumés.

+ Dérouler un maximum de longueur de câble dans la piscine et étaler le reste du câble au bord de la piscine.

Le boîtier de commande ne répond à aucun appui sur les touches

Débrancher le câble d'alimentation de la prise de courant, attendre 10 secondes et rebrancher le câble d'alimentation.

Si le problème persiste, contacter le revendeur EE

© 521 Alertes utilisateurs

+ _Le voyant d'état du boitier de commande clignote pour signaler une alerte à l'utilisateur, suivre les solutions de dépannage suggérées ci-dessous. + _Les alertes utilisateurs sont également accessibles dans l'application iAquaLink" (sur les modèles iQ).

Affichage dans LED Power ou LED l'application Solutio

4 iAquaLink®" DÉMAEe (selon modèle)

+ _ Débrancher le robot, puis le rebrancher.

+ _ Vérifier que le câble est bien connecté au boitier

re res Ye Communication |+ Vérifier que rien ne gêne dans la zone de connexion du câble.

+ Si cela ne solutionne pas le problème, contacter le revendeur pour un diagnostic complet.

Moteur traction droit . + _ Vérifier que des débris ou le câble n'empêche pas Moteur traction les brosses ou les chenilles de tourner librement. gauche +_ Vérifier que rien ne gêne dans la zone de connexion

Lots: 1s lose: 15 fete: Consommation du cable. , moteurtraction |+ Tourner chaque roue d'un quart de tour dans le

droit même sens jusqu'à avoir une rotation fluide Consommation |°* Si cela ne solutionne pas le problème, contacter le moteur traction revendeur pour un diagnostic complet. gauche

*_ Éteindre le robot.

+ _ Nettoyer minutieusement le filtre.

Le remettre dans l'eau en le secouant pour libérer Robot hors d'eau les bulles d'air.

Redémarrer le cycle.

15 15 Si cela ne solutionne pas le problème, contacter le + »| revendeur pour un diagnostic complet.

+ Vérifier que des débris ou cheveux ne bloquent Moteur pompe pas l'hélice. Consommation du | + Nettoyer minutieusement le filtre. moteur pompe + Si cela ne solutionne pas le problème, contacter le revendeur pour un diagnostic complet.

+ Débrancher le boîtier de commande pendant au moins 15 secondes.

Fermer l'application iAquaLink”*.

Connecter le boîtier de commande au robot. Brancher le boîtier de commande.

Vérifier que le boîtier de commande est bien connecté au réseau Wi-Fi (La LED est allumée). Depuis l'application iAquaLink", sélectionner le robot et cliquer de nouveau sur "Mettre à jour.

Hepeeeie pire) érouéeou

Attendre la fin de la mise à jour.

Mise à jour en + _Ne pas débrancher le câble d'alimentation du

x à . cours Clignotement très rapide robot pendant une mise à jour. + Contrôler l'état des LED Bluetooth/ WiFi du boîtier N/A Erreur de de commande et suivre les étapes décrites dans le connexion tableau "5.31 Aide au diagnostic pour la connexion à l'application iAquaLink®"". + Appareil non branché ou non connecté au wifi domestique. Un point rouge Si le point est rouge alors que le boîtier de N/A apparaît dans commande est branché et que les icônes la liste "Mes Bluetooth/ WiFi sont allumées alors rafraîchir appareils" l'écran (en glissant le doigt de haut en bas). ° Sil

point devient vert : l'appareil est prêt à être

Si le problème persiste, contacter le revendeur

Effacer un code erreur

A partir du boîtier de commande : +_ Après avoir suivi les solutions de dépannage, appuyer sur n'importe quelle touche pour effacer le code erreur (excepté

le bout Ÿ le bouton le

A partir de l'application iAquaLink”" :

+ Après avoir suivi les solutions de dépannage, appuyer sur Effacer Erreur.

+ Toutes les LED sont éteintes.

La version de l'application utilisée est obsolète.

5.3 1 Aide au diagnostic pour la connexion à l'application iAquaLink”"

Etat du boîtier de commande

+ Mettre à jour la version de l'application.

Le boîtier de commande est connecté au routeur mais pas au serveur cloud (LAN connecté, WEB non connecté). Routeur 5Ghz non compatible.

Luminosité très forte.

Contacter le fournisseur d'accès internet.

+ Débrancher le boîtier Wi-fi domestique pendant 10 secondes. Brancher de nouveau le boîtier Wi-fi et regarder si les LED s'allument.

+ _ Vérifier la connexion internet - le réseau pourrait être en panne.

+ Remplacer le routeur.

Couvrir l'appareil pour le protéger des rayons du soleil et vérifier que les voyants s'allument.

Boîtier de commande débranché.

+ Brancher le boîtier de commande (voir "2.3 | Raccordement de l'alimentation électrique").

+ _ Vérifier que le disjoncteur soit sous tension. + _ Vérifier que la prise de courant soit alimentée en électricité, en branchant un autre appareil par exemple.

+ LalED est éteinte.

+ LaLED % est allumée mais la connexion Wi-Fi est inexistante (ou irrégulière). Le message "Erreur Connexion" s'affiche sur l'écran de l'application iAquaLink"”".

+ Perte de la connexion |+ Vérifier la connexion internet - le réseau pourrait être en internet. panne. + _ Vérifier la connexion internet - le réseau pourrait être en panne. + S'assurer d'avoir un signal Wi-Fi assez puissant. Il existe + Perte de la connexion plusieurs moyens pour vérifier la force du signal Wi-Fi :

Signal Wi-Fi faible*.

Le boîtier de commande est trop éloigné

du boîtier Wi-Fi domestique.

- Débrancher le routeur (box) Wi-Fi domestique et le rebrancher. A l'aide d'un ordinateur portable, aller dans le panneau de configuration pour voir l'état des connexions réseaux. Vérifier la force du signal du réseau Wi-Fi sans fil sur l'ordinateur portable en observant l'état du boîtier de commande. A l'aide d'un smartphone ou tablette, installer l'application iAquaLink". Vérifier la force du signal du réseau Wi-Fi sans fil sur le support mobile en observant l'état du boîtier de commande. Si le réseau Wi-Fi est faible, prévoir l'installation d'un répéteur Wi-Fi. Utiliser une application dédiée à l'analyse Wi-Fi : existe plusieurs dans iOS ou Android. + Au moment de la première configuration, placer le boîtier de commande du robot au plus proche du routeur (box) Wi- Fi domestique. Ne pas utiliser de rallonge électrique (voir "2.3 | Raccordement de l'alimentation électrique"), puis refaire les étapes de configuration (voir "3.1 | Première configuration du robot") :

= - Une fois que la LED

s'allume, brancher le boîtier de commande à proximité de la piscine. : ES ’ - Sila LED ne s'allume plus, brancher de nouveau le boîtier de commande au plus proche de la maison. : ES ï ï uni - Si la LED ne s'allume toujours pas, prévoir

l'installation d'un répéteur Wi-Fi.

er de commande Causes possibles Solutions

° LaLED Q est allumée. Une information s'affiche dans l'application.

+ Les boutons ne peuvent pas être activés.

* Une mise à jour du|. Attendre la fin de la mise à jour. logiciel est en cours. + _Ne pas débrancher le câble d'alimentation du robot pendant une mise à jour.

*Un signal Wi-Fi faible peut être lié à plusieurs raisons

- La distance entre le routeur (box) et le boîtier de commande du robot,

- Le type de routeur (box),

- Le nombre de murs séparant le routeur (box) et le boîtier de commande du robot, - Le fournisseur d'accès internet,

-/ Recyclage Ce symbole requis par la directive européenne DEEE 2012/19/UE (directive relative aux déchets d'équipements électriques et électroniques) signifie que votre appareil ne doit pas être jeté à la poubelle. Il fera l’objet d’une collecte sélective en vue de sa réutilisation, de son recyclage ou de sa valorisation. S'il contient des substances potentiellement dangereuses pour l’environnement, celles-ci seront éliminées ou neutralisées. Renseignez- vous auprès de votre revendeur sur les modalités de recyclage.

“EEE Votre revendeur Your retailer

Modèle appareil Appliance model

Numéro de série Serial number

Pour plus d'informations, enregistrement produit et support client : For more information, product registration and customer support:
