EMBALLAGE L’emballage de ce radiateur a été conçu à 99 % de carton. Nous nous engageons pour éliminer l’utilisation de polystyrène. ÉCONOMIE D’ÉNERGIE 19°C est la température conseillée pour votre intérieur. Précision de régulation du thermostat à 0,5° C. Réduire le thermostat de 1°C équivaux à 7% d’économies possibles. Vous êtes citoyens responsables . SOMMAIRE 1. AVERTISSEMENTS .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . . Page 2 1.1. NETTOYAGE DU RADIATEUR . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. Page 3 NE PAS COUVRIR LE RADIATEUR. Il ne faut en aucun cas : - couvrir, même partiellement, le radiateur ; - placer le radiateur en contact direct ou à proximité de rideaux, meubles, etc.

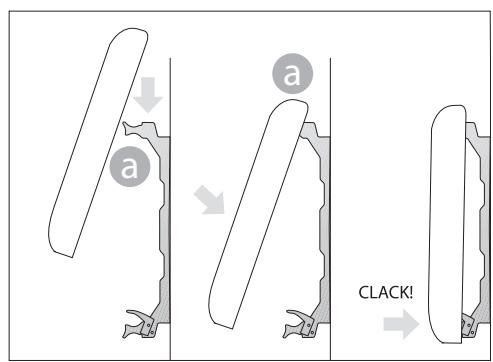

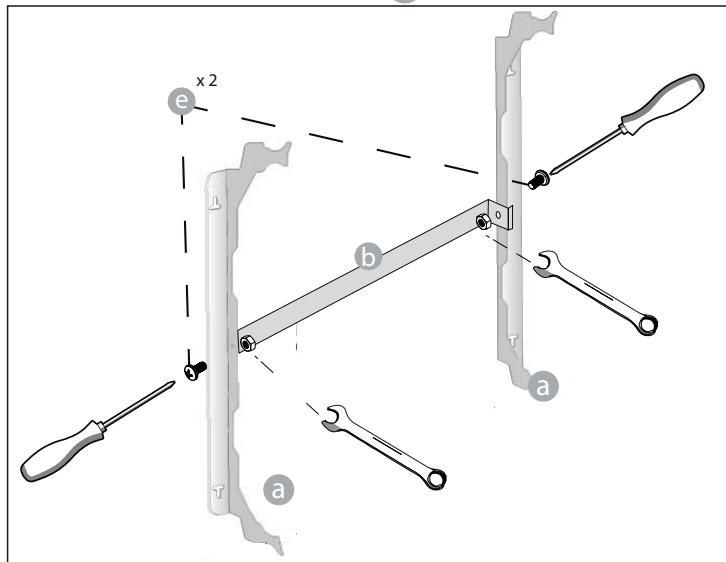

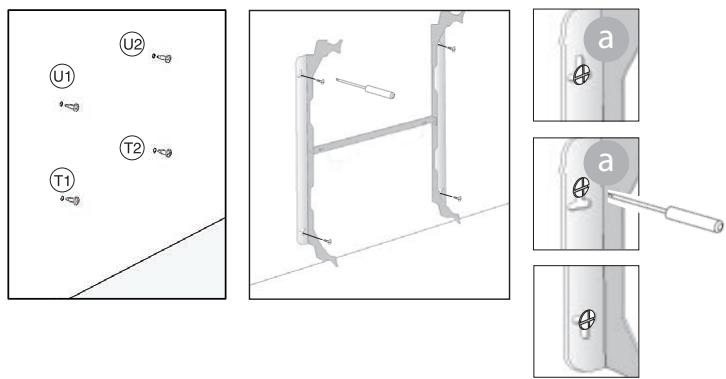

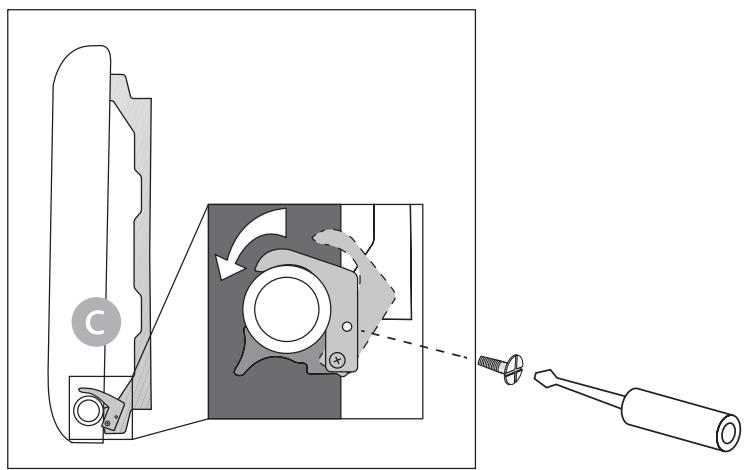

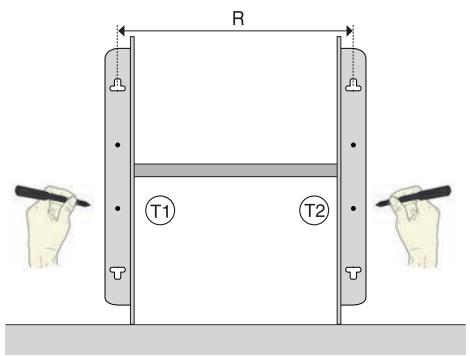

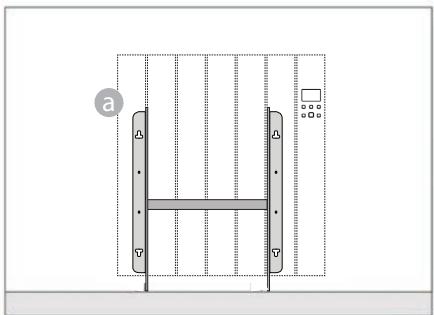

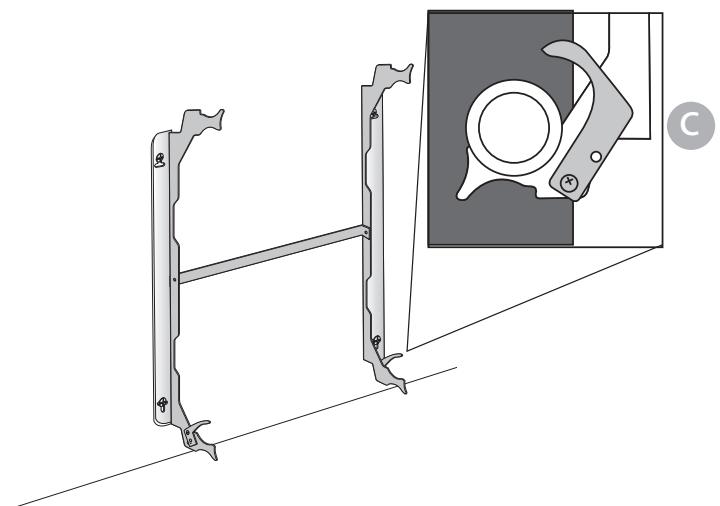

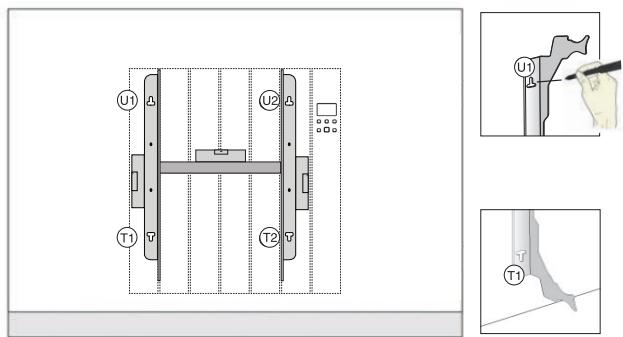

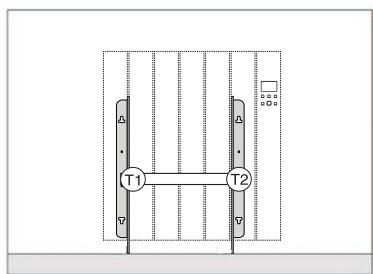

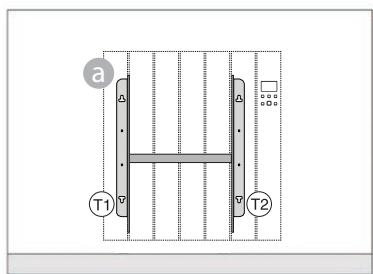

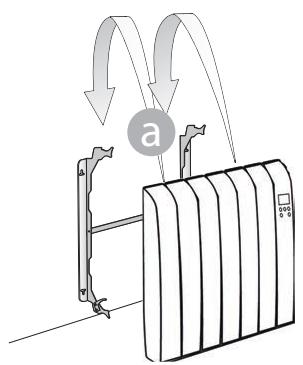

- à moins de 10 cm des angles de la pièce ; - sous une prise de courant ; - sur une étagère. Le radiateur doit être fixé au mur au moyen du support de fixation fourni. L'installation du radiateur dans une zone soumise aux courants d'air est déconseillée car susceptible de perturber la sonde de température du radiateur (exemple : près d'une porte d'entrée, sous une VMC; etc...) Toute intervention sur l’appareil doit être exécutée par des professionnels agréés. Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, par son service après Les enfants de moins de 3 ans doivent être tenus à l’écart s’ils ne sont pas surveillés en continu. Les enfants qui ont un âge compris entre 3 ans et moins de 8 ans peuvent seulement allumer/ arrêter l’appareil sous réserves que ce produit soit placé ou installé dans les règles de l’art et qu’ils aient pu prenant toutes les précautions d’usage. Il faut s’assurer qu’ils comprennent les risques concernés. Les enfants qui ont un âge compris entre 3 ans et moins de 8 ans ne peuvent pas brancher, régler et ATTENTION – Certaines parties de ce produit peuvent devenir très chaudes et brûler. Une attention particulière doit être faite en cas de présence d’ enfants et de personnes vulnérables. Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s’ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l’utilisation de l’appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne par des enfants sans surveillance. - Tous les matériaux d’emballage doivent être tenus hors de la portée des enfants en bas âge. Ne laissez pas les enfants jouer avec les matériaux d’emballage, sacs, cartons, etc. - Ne tirez pas le radiateur, ne vous asseyez pas sur le radiateur, ne vous penchez pas et ne chargez pas le radiateur avec quelconque poids. Une telle pratique peut endommager le
- L'installation du radiateur dans un environnement poussiéreux ou dans lequel on fume peut avoir pour conséquence l'apparition de traces au-dessus du radiateur et/ou un jaunissement de celui-ci. Ce phénomène étant causé par la mauvaise qualité de l'air, il est conseillé de nettoyer et d'aérer la pièce et d'éviter de fumer à l'intérieur de l'habitation. Dans ces cas, le recours à la garantie ne sera pas accepté. 1.1. NETTOYAGE DU RADIATEUR Pour votre sécurité, avant toute opération d’entretien, couper l’alimentation de votre appareil avant de procéder à son nettoyage. Exécuter les opérations de nettoyage avec le radiateur arrêté et froid. éviter tout contact avec des produits chimiques ou de l’alcool. Pour maintenir la performance de votre radiateur, vous devez effectuer 2 fois par an le nettoyage à l'aide d'un aspirateur et d'une brosse douce, en le faisant passer à travers les passages entre un élément et l’autre. 3
IP24 : appareil protégé contre les projections d’eau Proportionnel et Intégral Résolution réglage de la température 0,1 °C, Numérique avec bouton de réglage Déclenchement du thermostat de sécurité 110 °C Échelle de température 5 à 37°C Résolution de température 0.1°C Consommation en stand-by < 0,5 W Bande de Fréquence 868 MHz ÷ 868.6 MHz Puissance de Radiofréquence maximale trasmise 3,2 dBm Tension de réseau

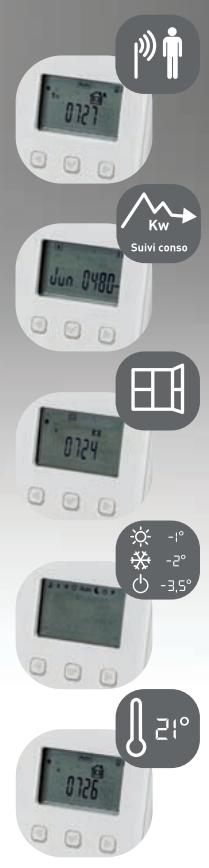

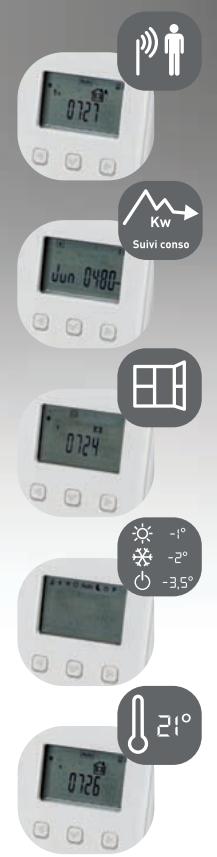

Un limiteur de sûreté limite la température maximale que le radiateur peut atteindre même en cas de panne. L’inertie importante permet à ce type de radiateur de garantir une température ambiante constante pendant la journée, avec des très petites variation rir ainsi un confort très élevé. Pour utiliser le radiateur de façon correcte, il faut considérer que l’inertie élevée détermine un retard de la période de ch ge par rapport à la période d’allumage d’à peu près 40 ÷ 50 minutes, selon le lieu d’installation et la puissance. Pendant cette première période après l’allumage, la température des surfaces ar convection, grâce à la chaleur accumulée dans du radiateur est faible, mais l’air est toujours chau l’élément interne en pierre naturelle. Le radiateur peut être programmé sur une base quotidienne et hebdomadaire et est fourni avec des scénarios de programmation pré-établis. La résolution de la pla ation est d’une demi-heure. Le radiateur est équipé d’un détecteur de présence , un outil qui permet le ement de la consommation d’énergie. Si le système ne détecte pas la présence de personnes pendant une certaine période de temps le radiateur réduit graduellement la puissance fournie dans la pièce. Le radiateur donne une indication de la consommation d’énergie (Menu information ) sur une base quotidienne / hebdomadaire / mensuelle / annuelle. Ceci est un guide qui permet à l’utilisateur d’évaluer son propre comportement par rapport à la consommation d’énergie. Ces valeurs ne sont pas la mesure exacte de la consommation. Pour éviter une dispersion d’énergie, le thermostat est muni d’une Détection d’ouverture de fenêtres Dans ce cas, le radiateur est coupé. Le radiateur est toujours allumé quand il détecte la présence d’une personne. Pour le fonctionnement exact voir page 22. N.B. : tous les radiateurs sont munis d’une étiquette d’iden n qui assure leur traçabilité. Cette étiquette atteste la conformité aux directives CEE et aux normes électriques en vigueur. L’installation doit être exécutée dans les règles de l’art, conformément aux normes et aux instructions reportées dans ce manuel. 4
• Tenir hors tension le radiateur jusqu’à l’achèvement du montage et la correcte clôture du boîtier. Le radiateur peut être lié seulement au réseau 230 Vac. Respecter les couleurs: Marron
Le câble d’alimentation doit être relié au réseau par l’intermédiaire d’une boîte de connexion Eviter toute pénétration d’objets métalliques à l’interieur du boîtier. Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, par son service après

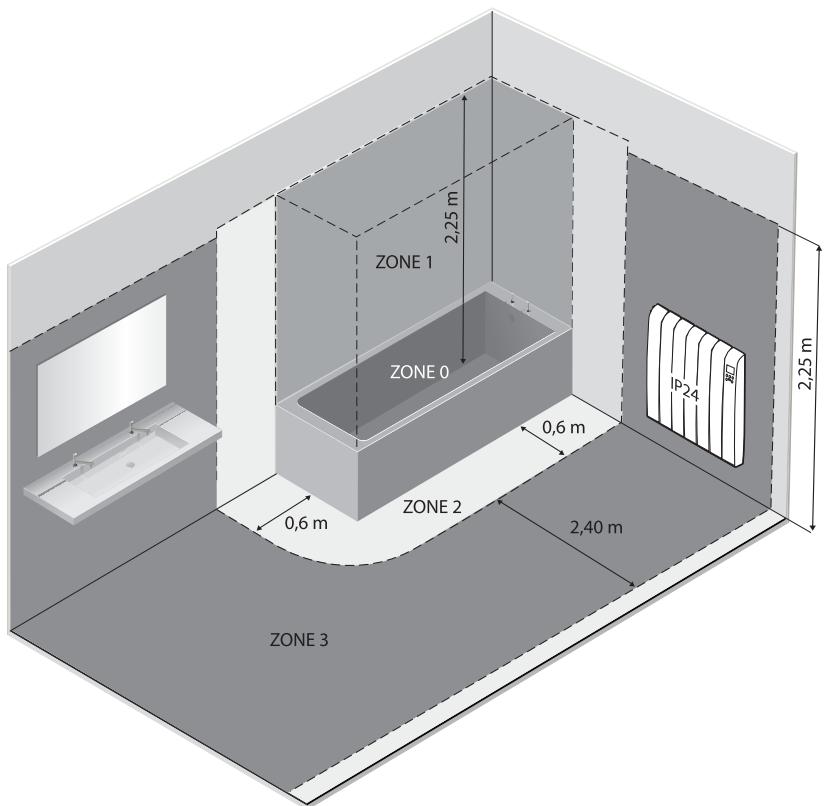

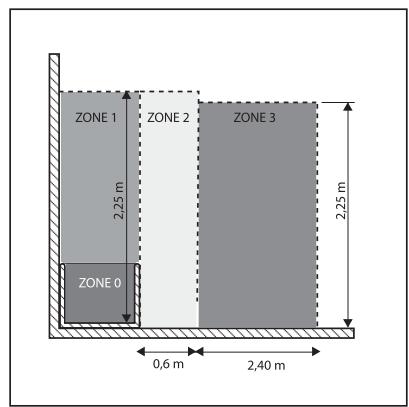

Le radiateur est réalisé en classe II, avec degré de protection électrique IP24. de commande ne puissent pas être touchés par la personne qui utilise la douche ou la baignoire. Il ne doit pas être raccordé à une borne de terre. haute sensibilité 30 mA. Conformément à la norme NF C15-100, il faut installer un disjoncteur bipolaire ayant une distance de séparation entre les contacts d’au moins 3 mm.

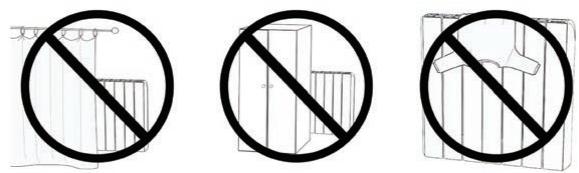

Il faut assurer une bonne ventilation de la pièce après le premier allumage. Pour obtenir un rendement thermique et un confort d’ambiance optimums, nous recommandons d’installer le radiateur, si possible, sous une fenêtre ou à proximité d’une zone à déperdition thermique Le radiateur doit être impérativement positionné avec le boîtier de régulation en bas à droite. Ne pas installer le radiateur dans une niche ou sous une prise de courant. Les rideaux, les meubles ou autres objets pouvant empêcher la distribution correcte de la chaleur doivent être placés à une distance minimum de 50 cm de la façade du radiateur. Respecter une distance minimum d’au moins 12 cm entre la limite inférieure du radiateur et le sol. Respecter une distance minimale de 30 cm entre le bord supérieur du radiateur et une éventuelle étagère placée au-dessus de ce dernier. 5.1. Fixation murale du radiateur

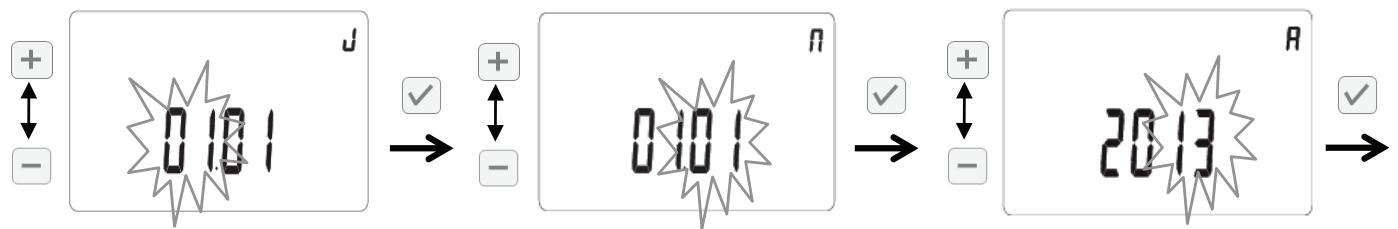

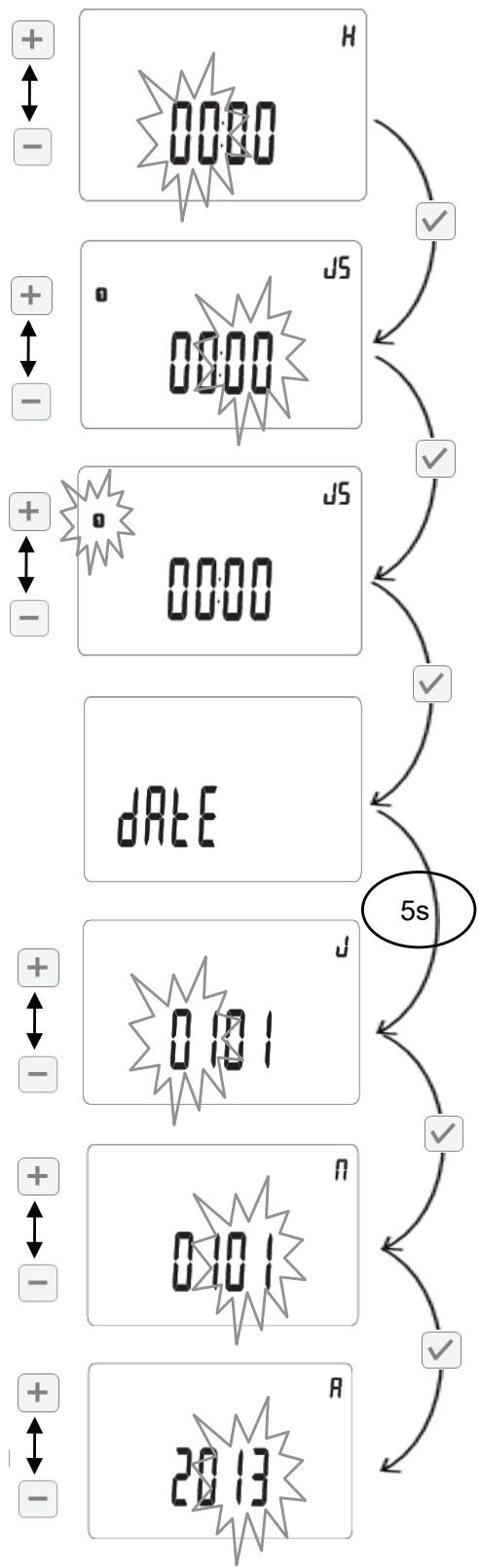

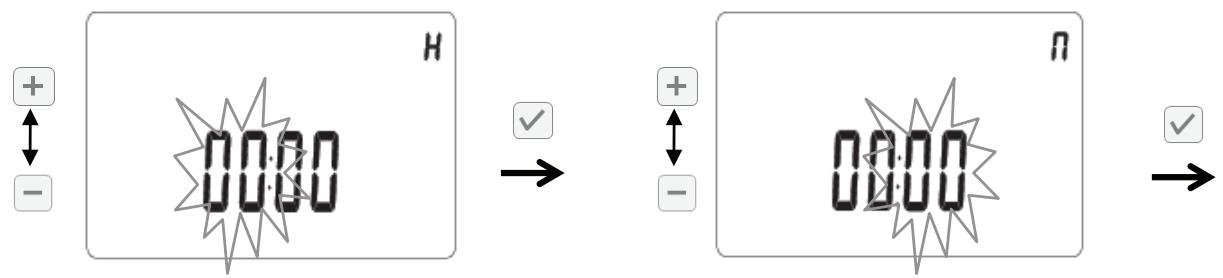

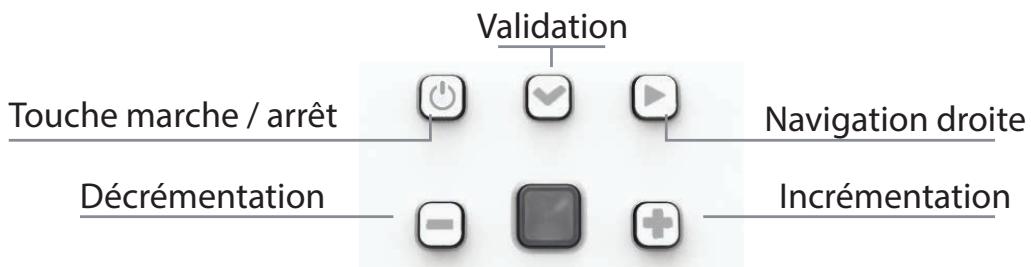

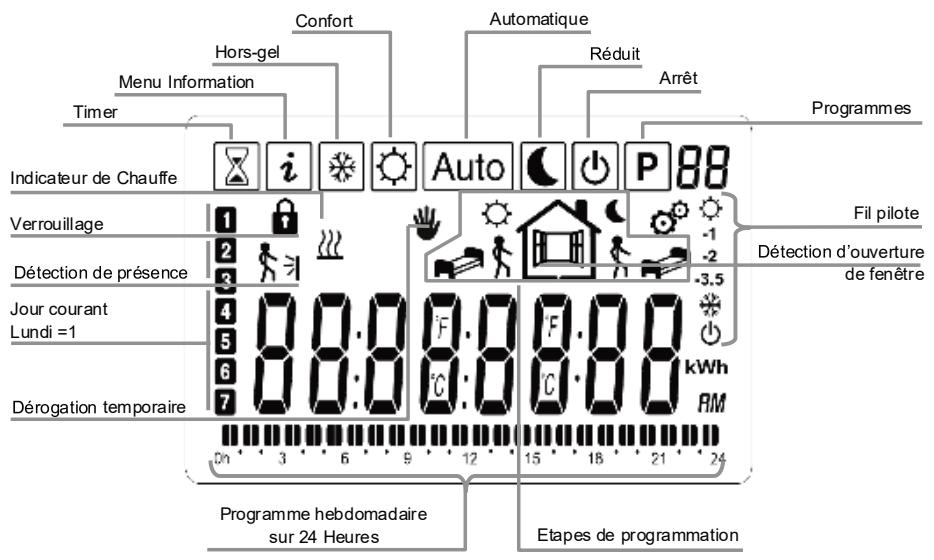

Le nombre des minutes clignote : programmer les minutes avec les touches et puis valider avec la touche

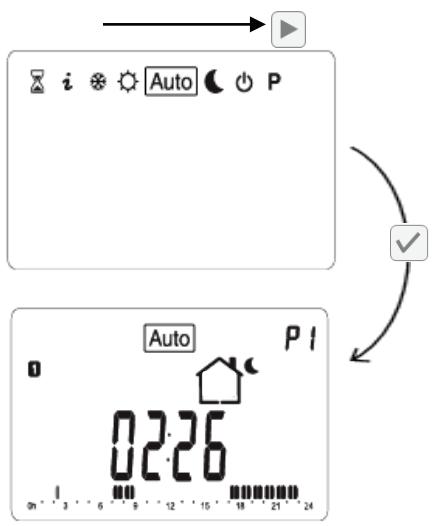

) en fonction de l’heure courante et du programme choisi (prédéfini de P1 à P9 ou personnalisé de U1 à U4)
Dans ce cas, le radiateur est coupé.
Liste des paramètres utilisateur avec valeurs par défaut et options
à l’aide de la touches de navigation puis validez

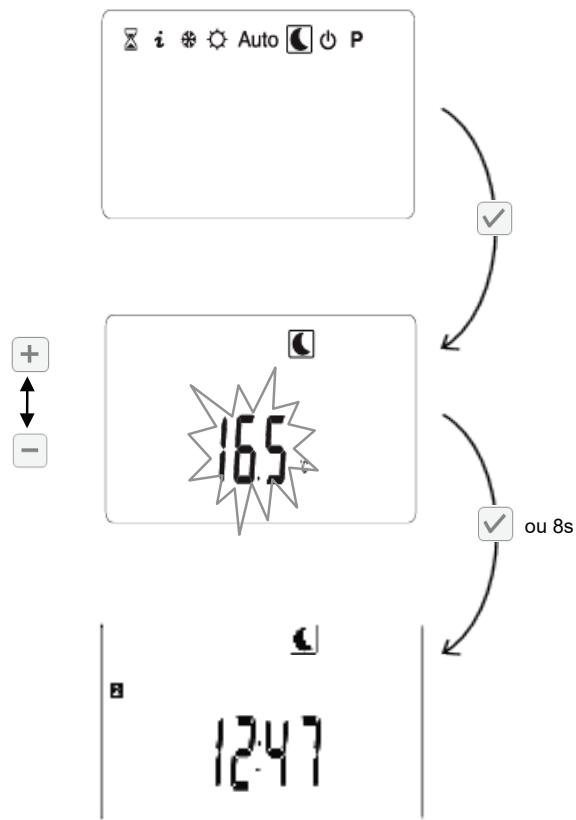

6.3.2 Mode réduit Le mode réduit vous permet de régler la température ambiante à une valeur dite réduite qui sera suivie tout au long de la journée. Cette valeur de température est également appelée lors de l’utilisation du mode automatique . 1. Selectionnez le mode réduit à l’aide de la touches de navigation puis validez

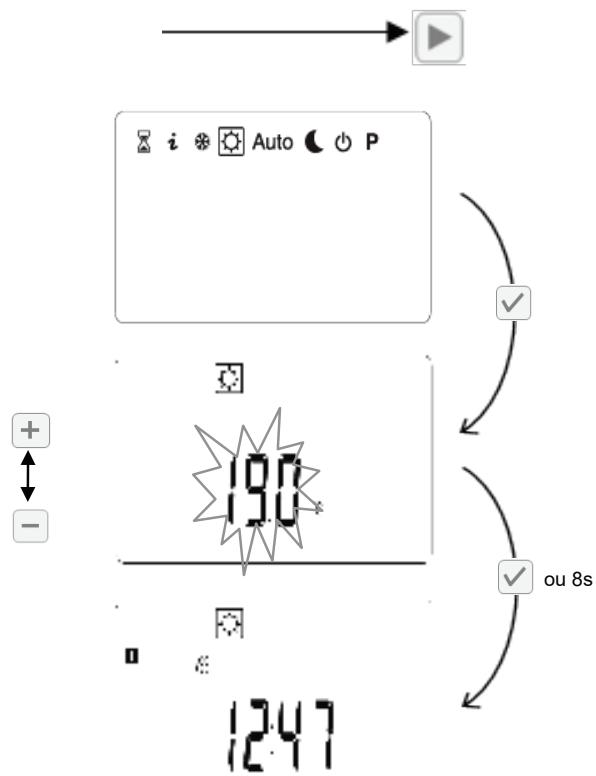

La température de consigne de marche réduite est validez ou 8s

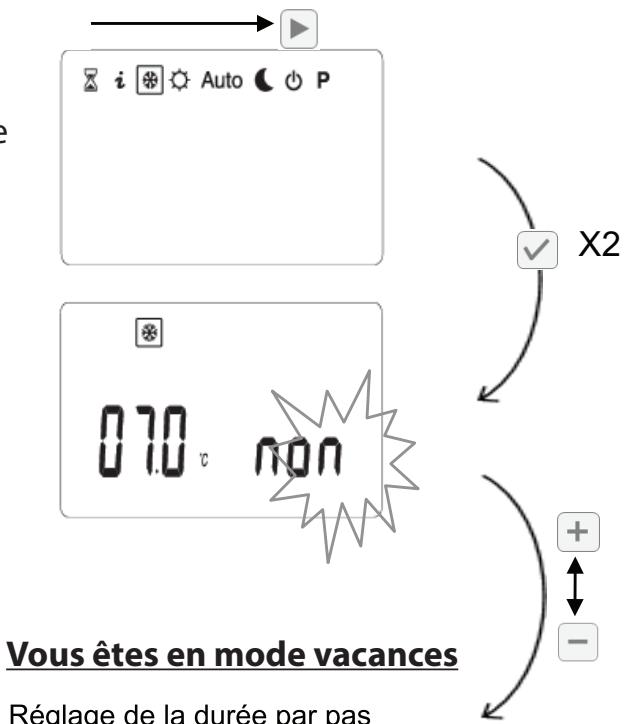

Vous êtes mode vacances Vous êtesen en mode vacances 3b.
Par exemple, cette fonction est très utile pour un retour imprévu dans la pièce. Cette nouvelle température sera suivie jusqu’au prochain palier du programme. Ensuite le mode automatique reprend son fonctionnement normal. des touches ou . Le logo apparaît. Pour annuler le mode dérogation temporaire , appuyez sur la touche de navigation et revenez au mode automatique . 6.3.7 Mode de programmation Un programme permet de passer d’une température de confort (jour) à une température réduite P1 à P9”, ou 4 programmes utilisateur de “U1 à U4” dont vous

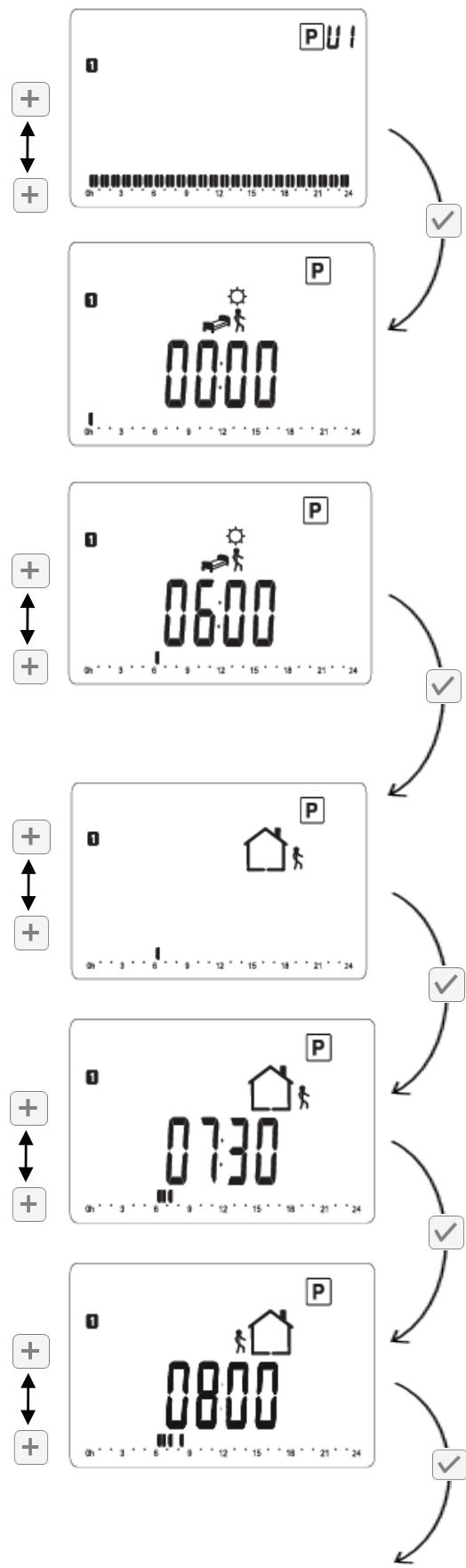

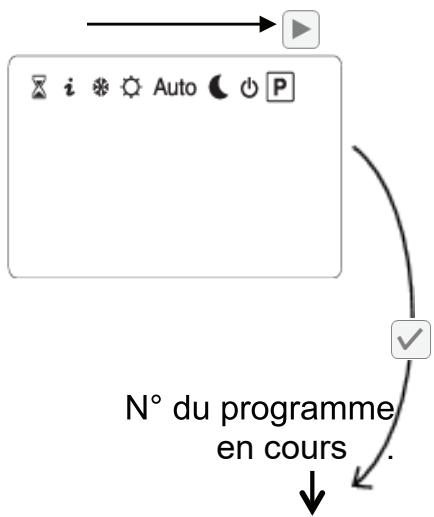

. - Programme du jour Appuyez sur la touche ).
Le jour correspond au Lundi P1: Matin, Soir & Weekend
- le 1er jour du programme est le 1er jour de la semaine ( = Lundi).

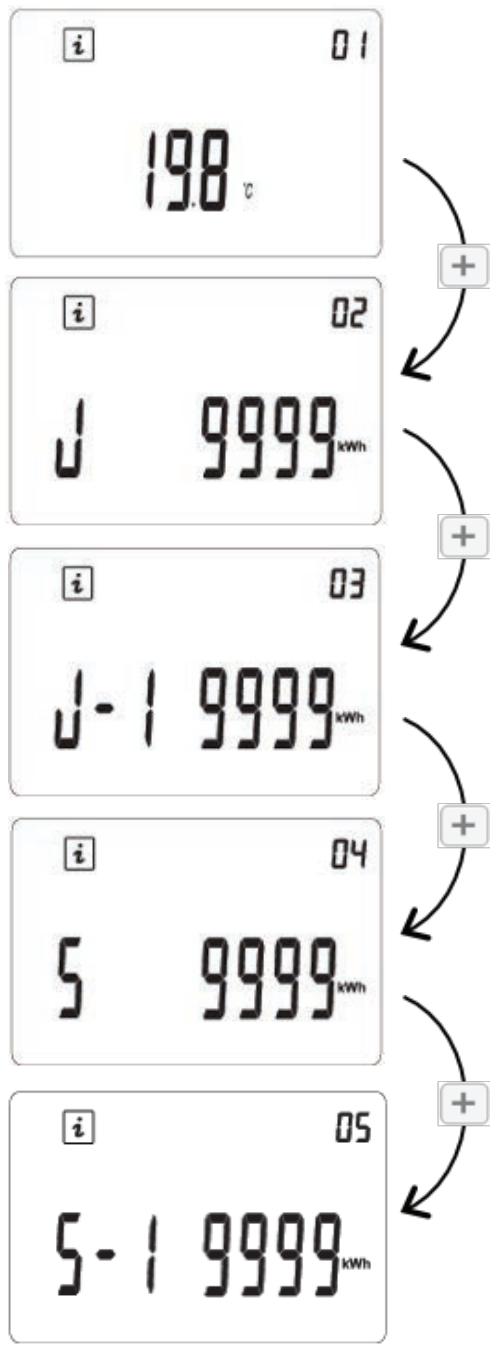

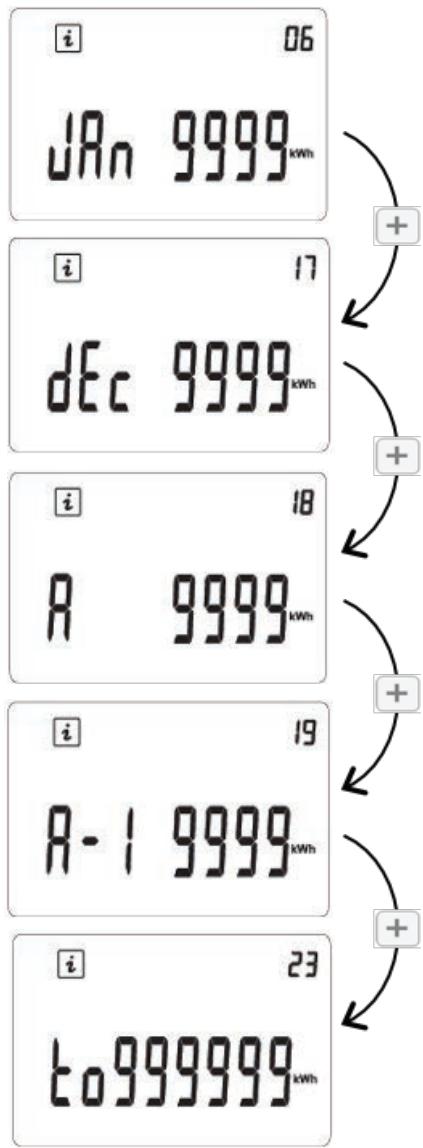

Consommation électrique de la semaine en cours en kWh
Consommation électrique de l’année en cours en kWh
Quelque soit le mode actif dans lequel vous êtes, appuyez sur la touche Un bip long vous annonce l’arrêt.
Avertissements: en position le radiateur n’est pas complètement éteint mais il se met en mode veille.
Ordre sur le fil pilote Confort Confort
Pour déverrouiller le clavier, répétez les opérations décrites ci-dessus. Remarque : même en verrouillage clavier, vous pouvez éteindre ou remettre votre appareil en mode confort en appuyant sur la touche ON/OFF 6.3.11.2

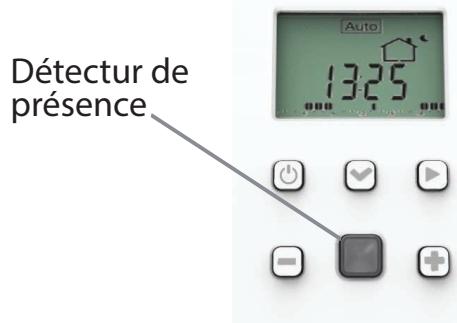

Détectur de présence Nous vous déconseillons l'utilisation de la fonction «détection de présence» si le radiateur est installé dans un couloir ou dans des pièces où les gens sont peu présents. Quand cette fonction est activée, elle n’est utilisée que pour le mode confort Dans ce cas, le thermostat détecte automatiquement votre passage dans la pièce et maintient la température du mode confort Si vous vous absentez plus de deux heures, le thermostat va automatiquement réduire la consigne de température d’un degré toutes les heures, sans descendre en dessous de la température du mode réduit Le détecteur de présence est activé ou désactivé en réglant le paramètre 08 , selon la section 6.4. Conseils : Pour que la détection de présence soit pleinement fonctionnelle, vous ne devez rien disposer devant votre radiateur. Par exemple : - Pas de rideaux - Pas de canapé entre votre radiateur et la zone de passage 6.3.11.4 Détection d’ouverture de fenêtres Nous vous déconseillons l’utilisation de la fonction «fenêtre ouverte» si le radiateur est installé dans un couloir, près d’une porte à d’entrée, dans un garage, etc. Cet icône apparaît si la détection de fenêtre est activée. L’électronique est capable d’interpréter si les fenêtres sont ouvertes. Dans ce cas, le radiateur stop la L’icône clignote quand il y a détection d’une fenêtre ouverte. Pour remettre votre radiateur en fonctionnement (retour au mode précédent), vous avez deux possibilités : - Par appuis sur n’importe quelle touche du clavier. - Ou fermer votre fenêtre, le radiateur détectera automatiquement sa fermeture après un délai maximal d’une heure. Cette fonction est désactivée en réglant le paramètre 07, tel que décrit dans la section 6.4. La détection de fenêtre est active dans tous les modes. peut qu’une détection soit active. Critère de détection d’ouverture de fenêtre : Chute de la température ambiante supérieur à 5°C en moins de 30min. Critère de détection de fermeture de fenêtre : Après un arrêt de 30min le radiateur test automatiquement si la température ambiante remonte de Si la température ambiante remonte de plus d’1°C alors retour au mode précédent. Si la température ambiante reste stable ou diminue alors on recommence un nouveau cycle. 6.3.11.5 fonction “ITCS” Cette fonction est disponible dans le menu Paramètres utilisateur Le système de contrôle intelligent de la température (ITCS) activera votre installation à l’avance (2 heures maximum) pour assurer l’obtention de la température désirée à l’heure programmée en mode automatique . 22
Exemple 2 : si la température réglée sur le radiateur est 20°C mais dans la pièce il y a 18°C il faut enlever 2°C. Paramètre du menu 05 = -2
, validation par la touche la touche

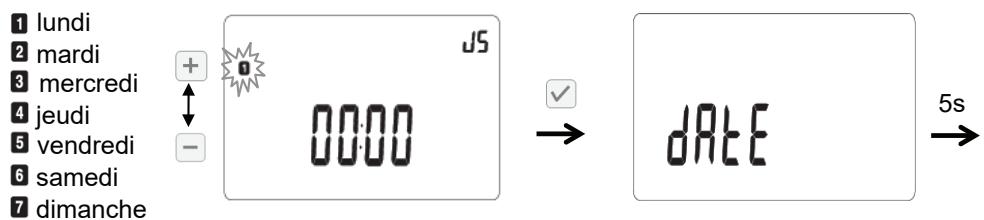

Le jour clignote, sur la touche ou , validation par la touche ou , validation par la touche
, validation par la touche
, validation par la touche
Suivez ensuite les instruc�ons de l’applica�on. En cas de déroga�on manuelle sur le radiateur, les informa�ons sont reportées et synchronisées dans l'applica�on. c. Pilotage manuel Depuis l’applica�on, vous pouvez à tout moment sélec�onner un mode de chauffage à l’aide des boutons situés en bas de l’écran de pilotage. Vous pouvez aussi ajuster la température en appuyant sur les boutons + et -. Si une programma�on est en cours et que vous sélec�onnez le mode confort, confort + ou éco, le mode choisi restera ac�f jusqu’à la prochaine plage de programma�on. Déroga�on manuelle depuis le radiateur : vous pouvez aussi ajuster sur votre radiateur la température à l’aide des boutons + et -. Pendant le mode de connexion, le symbole l’écran.
Thermostat digital activé en mode confort ou mode de programmation ou mode réduit ou mode hors gel
Anomalie de fonctionnement de la résistance électrique ou de la carte de réglage
Le thermostat digital
Le thermostat digital
Le thermostat digital
Le radiateur dégage une mauvaise odeur
élevée (T°> à 50°C)
Contacter le service après-vente pour la réparation.
+ et – sélectionner la puissance du radiateur et valider avec la touche V
à l’alimentation électrique
électrique du corps en et tend à disparaitre pierre naturelle 27
lue par la sonde en sélectionnant le paramètre 0,5 AirC OUI voir paragraphe 6.4
à proximité d’une courant d’air. Vérifier que la température ne soit pas augmentée.
éviter de fumer à l’intérieur de la maison. Ces raisons ne justifient pas le remplacement du radiateur sous garantie.
(radiateur sous-dimensionné par rapport à la pièce, donc il chauffe en permanence sans s’arrêter provoquant la recuisson de la peinture) ou à la présence de fumeurs dans la maison.
Éviter de fumer à l’intérieur de la maison. Ces raisons ne justifient pas le remplacement du radiateur sous garantie.
Radiateur connecté la box ENKI, fonctionne manuellement.
Fi n’est pas opérante.
ENKI ne répond pas aux commandes envoyées par le Smartphone. Il est possible que la carte électronique d’interface ou l’antenne soit en défaut
La garantie sera prise en considération sur présentation de la facture d’achat datée. L’installation doit être conforme aux normes en vigueur et aux règles de l’art. Les pièces d’usure, consommables et accessoires sont exclues de la garantie, ainsi que les casses dues au transport et les démontages non autorisés. 9. ENVIRONNEMENT Le symbole placé sur l’appareil indique la récolte séparée des appareils électriques et électroniques. Les produits électriques ne doivent pas être mis au rebut avec les déchets ménagers. aux autorités locales ou à votre revendeur pour obtenir des conseils sur le recyclage. Attention! Une élimination incorrecte des appareils électriques pourrait impliquer des pénalités.
Non nominale contrôle thermique manuel de la Puissance charge avec réception d'informations Non thermique Pmin kW n.d. sur la température de la pièce et/ou minimale extérieure Puissance contrôle thermique électronique de la Non thermique charge avec réception d'informations Pmax,c 1,0 /1,5/2,0 kW maximale sur la température de la pièce et/ou continue extérieure puissance thermique régulable par Consommation ventilateur Non d'électricité auxiliaire À la puissance Type de contrôle de la puissance thermique kW elmax 1,0 /1,5/2,0 thermique/de la température de la pièce nominale À la puissance contrôle de la puissance thermique à thermique elmin kW un palier, pas de contrôle de la Non n.d. minimale température de la pièce contrôle à deux ou plusieurs paliers 0,45 En mode veille W manuels, pas de contrôle de la Non elSB température de la pièce contrôle de la température de la pièce Non avec thermostat mécanique contrôle électronique de la Non température de la pièce contrôle électronique de la température de la pièce et Non programmateur journalier contrôle électronique de la température de la pièce et Oui programmateur hebdomadaire Autres options de contrôle contrôle de la température de la pièce, Oui avec détecteur de présence contrôle de la température de la pièce, Oui avec détecteur de fenêtre ouverte option contrôle à distance Oui contrôle adaptatif de l'activation Oui limitation de la durée d'activation Non capteur à globe noir Non Coordonnées de LEROY MERLIN Rue Chanzy - Lezennes contact 59712 LILLE - Cédex 9
