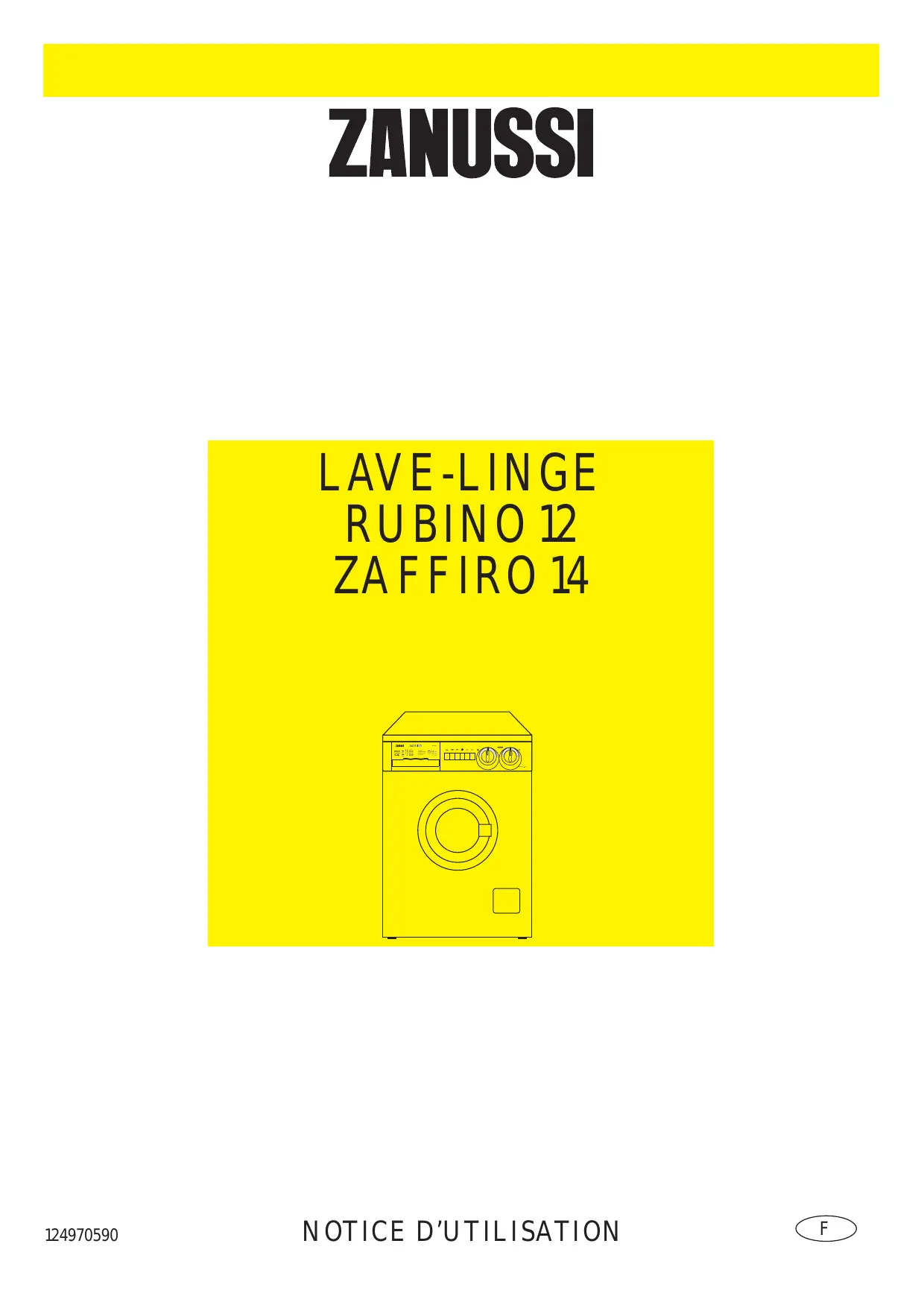

ZAFFIRO 1400 - ZANUSSI - Notice d'utilisation et mode d'emploi gratuit

ZAFFIRO 1400 ZANUSSI

A la réception de l'appareil, nous vous prions de faire les «réserves d'usage» en présence du livreur (dégâts esthétiques par exemple).

Comment lire votre notice d’utilisation?

Les symboles suivants vous guideront tout au long de la lecture de votre notice d’utilisation: Instructions de sécurité. Conseils et recommandations. Informations liées à la protection de l’environnement.

Notre contribution à la protection de l’environnement: nous utilisons du papier recyclé.

Conseils pour le lavage Le tri du linge par catégorie Températures Charge Avant de charger le linge Traitement des taches Produits de lavage Comment faire votre lessive

Détartrage de l’appareil

La carrosserie Le tiroir des bacs à produits Le filtre du tuyau d’arrivée d’eau Le filtre de vidange Vidange de secours Précautions contre le gel

Ne tirez jamais sur le câble, mais saisissez-le par la fiche pour débrancher l’appareil.

■ Tous travaux hydrauliques nécessaires à l'installation de l'appareil ne seront confiés qu'à un plombier qualifié. Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le câble d'alimentation. Si la machine est installée sur un sol recouvert de moquette, réglez les pieds de façon à ce que l’air puisse circuler librement autour de l’appareil.

■ Ne lavez pas en machine le linge avec baleines, les tissus non ourlés ou déchirés. Les pièces de monnaie, épingles de sûreté, broches, vis, etc. qui sont restées dans le linge peuvent provoquer des dommages importants. Groupez les petits articles, tels que chaussettes, ceintures, etc. dans un petit sac de toile ou une taie, afin d'éviter que ces pièces ne puissent se glisser entre le tambour et la cuve. N'utilisez que la quantité de produit assouplissant indiquée par le fabricant. Une quantité excessive pourrait endommager le linge. Contrôlez toujours, avant d'ouvrir le hublot, que l'eau ait été évacuée. Dans le cas contraire effectuez la vidange suivant les indications de la notice d'utilisation. Les petits animaux domestiques peuvent se glisser dans le tambour du lave-linge. Contrôlez le tambour de votre machine avant de mettre l'appareil en fonctionnement. Débranchez toujours la prise de courant et fermez le robinet de l'eau après l'utilisation de l'appareil. Laissez le hublot entrouvert lorsque l'appareil n'est pas utilisé, afin de préserver le joint du hublot et d'éviter la formation d'odeur de moisi.

Sécurité des enfants

éléments d'emballage hors de la portée des enfants.

Assurez-vous par conséquent que les enfants en bas âge ne s'en approchent pas.

Si vous procédez à la mise à la casse de votre appareil, veillez à mettre hors d'usage ce qui pourrait représenter un danger: coupez le câble d'alimentation au ras de l'appareil et détériorez le dispositif de fermeture du hublot. Vous éviterez ainsi que les enfants s’y enferment en se mettant ainsi en danger de mort.

■ CONSEILS ECOLOGIQUES Afin de réaliser des économies d’eau et d’énergie et de contribuer à la protection de l’environnement, nous vous conseillons de respecter les instructions suivantes: ■ Utilisez si possible l’appareil à pleine capacité plutôt qu’avec des charges partielles. Veillez toutefois à ne pas surcharger le tambour. ■ N’utilisez le prélavage que pour du linge très sale.

1. Dévissez à l'aide de la clé la vis arrière droite.

2. Couchez l'appareil sur le dos, en faisant attention à ne pas endommager les tuyaux. A cet effet placez une cornière de l'emballage entre la machine et le sol.

3. Enlevez le bloc de polystyrène du fond de la machine.

4. Dégagez les deux sachets en polyéthylène. Extrayez avec soin le sachet droit (1) et ensuite le sachet gauche (2) en les tirant vers le centre de l'appareil.

7. Bouchez les trous restés libres à l'aide des caches qui se trouvent à l’arrière de l’appareil.

Le robinet, l’installation pour la vidange et la prise de courant doivent se trouver à proximité des tuyaux de la machine et du câble d’alimentation.

Mettez l’appareil à niveau en vissant ou en dévissant les vérins. Une mise à niveau précise évite les vibrations, les bruits et les déplacements de la machine durant le fonctionnement..

Le tuyau d'arrivée ne peut pas être prolongé. Si le tuyau est trop court, achetez un tuyau pour haute pression plus long, spécialement conçu pour lavelinge.

Dans une dérivation de la vidange du lavabo.

Cette dérivation doit se trouver au-dessus du siphon, de manière que la crosse du tuyau soit au moins à 60 cm du sol. Dans un conduit de vidange dont la distance du sol doit être comprise entre 60 et 90 cm. Il est indispensable de prévoir une entrée d’air à l’extrémité du tuyau de vidange, pour éviter un siphonnage éventuel. En outre, le tuyau de vidange ne devra former aucun coude. Il devra être placé au niveau du sol, la crosse devra se trouver à la hauteur indiquée précédemment. L’inobservation de ces règles pourrait entraîner un fonctionnement irrégulier de la pompe de vidange.

Notre responsabilité ne saurait être engagée, en cas d’accidents ou incidents provoqués par une mise à la terre inexistante ou défectueuse.

Le remplacement du câble d’alimentation ne doit être effectué que par notre service après-vente. Le câble d’alimentation doit être facilement accessible après l’installation de l’appareil.

Même les petites charges de linge sont lavées de manière économique car les valeurs de consommation s’adaptent automatiquement à la quantité et au type de linge.

■ La possibilité de choisir la température et toutes les options que ce lave-linge met à votre disposition, vous permet de “personnaliser” le lavage.

Le programme laine, grâce à son brassage délicat, lave votre linge en toute sécurité, sans le faire rétrécir.

La sécurité anti-balourd assure la stabilité du lave-linge pendant l’essorage.

DESCRIPTION DE L’APPAREIL

1 2 Filtre de vidange Vérins

Choisissez cette option pour du linge très sale ou taché en sélectionnant les programmes A et G.

La machine effectue un trempage à 40°C et s’arrête cuve pleine. Pour continuer le programme, faites ressortir la touche: l’eau du trempage sera évacuée et la machine effectuera un bref essorage avant de commencer le lavage.

2 Touche “réduction essorage”

En enclenchant cette touche l’essorage est réduit comme suit: ■ coton et lin: de 1200 à 650 tr/min. pour le modèle RUBINO 12 et de 1400 tr/min. à 1000 tr/min. pour le modèle ZAFFIRO 14; ■ synthétiques et délicats: de 900 à 650 tr/min; ■ laine: de 1000 à 650 tr/min.

3 Touche “lavage rapide”

Cette option peut être sélectionnée pour le programme A et B (coton) et G et H (synthétiques) . Le temps de lavage est réduit. Elle est indiquée pour du linge peu sale. La température maximum conseillée est de 60°C.

4 Touche “rinçage intensif”

En pressant cette touche dans les programmes pour coton et lin, la machine effectuera les rinçages avec plus d’eau. A utiliser en cas d’eau très douce ou pour les personnes allergiques aux détergents et ayant la peau délicate.

6 Touche “arrêt cuve pleine”

Elle peut être utilisée aussi bien pour le coton que pour les synthétiques, délicats et laine. L’eau du dernier rinçage n’est pas évacuée pour éviter le froissage du linge. Pour vidanger l’eau et essorer le linge, faites ressortir la même touche. Pour vidanger seulement, sélectionnez le programme P.

7 Sélecteur de température

Il peut être tourné aussi bien à droite qu’à gauche. Sur la position la machine lave à l’eau froide, c’est-à-dire qu’elle utilise l’eau provenant du réseau, sans la chauffer.

8 Voyant de fonctionnement

Il s’allume lorsque le programme démarre (touche marche/arrêt enclenchée) et s’éteint en faisant ressortir la même touche.

9 Sélecteur programmes

Tournez-le vers la droite pour afficher le programme désiré. Important! Pour obtenir les meilleurs résultats de lavage, nous vous conseillons de trier le linge par catégorie: d’un côté, le linge résistant pouvant supporter un lavage et un essorage énergiques; de l’autre, le linge délicat qu’il convient de traiter avec précaution. Pour les charges mixtes, les lessives composées d’articles en fibres de différentes natures, choisissez un programme et une température convenant à la fibre la plus fragile.

Nous vous donnons, à titre indicatif, les poids moyens des pièces les plus communes. peignoir de bain

1200 g serviette de toilette 180 g grand drap 1300 g drap 1 personne 800 g taie d’oreiller Température moyenne 60°C Recommandée pour les blancs qui ne sont pas très tachés ou pour les couleurs bon teint, pour les synthétiques ou les cotons mélangés. En fait, tous ces articles portent une étiquette indiquant qu’ils peuvent être lavés à une température maximale de 60°C. Basse température 30°C-40°C Idéale pour les couleurs fragiles, les synthétiques, la soie, I’acrylique et les articles en laine portant l’étiquette «pure laine vierge ne rétrécit pas - (IWS)». Tous les autres articles en laine doivent en général être nettoyés à sec ou lavés à la main.

Avant le lavage, raccomodez les déchirures, les trous et les effilochures.

Recousez ou coupez tout d’abord les boutons trop lâches. Fermez les boutons à pression et les fermetures à glissière. Evitez de laver du linge effiloché; raccomodez les ourlets avant le lavage. Retirez les crochets de fixation des rideaux. Retirez des poches intérieures et des poches des pantalons les petits objets qu’elles pourraient contenir. Les clous, les épingles, les trombones et des objets semblables peuvent occasionner de gros dommages à la machine et au linge.

Le tri du linge par catégorie:

Tous les textiles n’ont pas le même volume d’encombrement et le même pouvoir de rétention d’eau. C’est pourquoi, d’une manière générale, le tambour peut être rempli: ■ en totalité mais sans pression excessive pour le linge de coton, lin, métis; ■ à moitié de son volume pour les cotons traités et les fibres synthétiques; ■ au tiers environ de son volume pour les articles très fragiles tels que les voilages et les lainages.

Traitement des taches

Traitez certaines taches qui risqueraient de ne pas partir, surtout si elles sont anciennes, en procédant de I’extérieur de la tache vers l’intérieur, ceci afin d’éviter de faire des cernes. Herbe. Savonnez soigneusement, traitez à l’eau de Javel diluée. Pour les lainages, I’alcool à 90° peut donner de bons résultats. Crayon à bille - feutre.Tamponnez à l’aide d’un chiffon propre imbibé d’alcool à 90°. Prenez soin de ne pas étaler la tache. Rouille. Utilisez un produit anti-rouille en suivant attentivement les conseils du fabricant.

Roussi. Si le tissu n’est que légèrement roussi, dans Ia mesure où les couleurs peuvent le supporter, faites tremper dans de l’eau additionnée d’eau de Javel, sinon imbibez le tissu d’eau oxygénée à 10 volumes et laissez agir 10 à 15 min.

Chewing-gum. Diluez-le à l’aide d’un dissolvant pour vernis à ongles puis enlevez-le à l’aide d’un chiffon propre. Assurez-vous que la nature du textile supporte le dissolvant. Cambouis-goudron. Étalez un peu de beurre frais sur la tache, laissez reposer puis tamponnez avec de I’essence de térébenthine. Rouge à lèvres. Tamponnez à l’éther s’il s’agit de lainage ou de coton ou au trichloréthylène si l’article est en soie. Vernis à ongles. Posez la face tachée du tissu sur un papier absorbant, puis humectez l’envers du tissu avec du dissolvant pour vernis à ongles en prenant soin de changer fréquemment le papier se trouvant sous la tache. Assurez-vous que la nature du textile supporte le dissolvant. Peinture. Ne laissez pas sécher les dépôts de peinture. Traitez-les immédiatement avec le solvant indiqué sur la boîte de peinture (eau, térébenthine, white spirit). Savonnez, puis rincez. Bougie. Grattez la cire avec une lame non coupante afin d’en retirer le plus possible, puis repassez en intercalant une feuille de papier de soie entre le fer chaud et le tissu taché.

Nota: N’utilisez que des produits lessiviels faiblement moussants, vendus dans le commerce, spécialement conçus pour l’utilisation dans les machines à laver.

Employez des produits spécifiques pour le lavage de la laine. Si vous utilisez une lessive liquide, il est possible de mettre directement ce produit dans le bac pour le lavage (II), à condition de choisir un programme sans prélavage et de mettre tout de suite en marche la machine. Les lessives liquides sont particulièrement indiquées pour des températures peu élevées, à savoir 30°C et 40°C, alors qu’il est conseillé d’utiliser une lessive en poudre pour les températures supérieures, de 60°C à 95°C.

Versez un produit assouplissant sous forme liquide dans le bac du tiroir à produits destiné à cet effet. Respectez le dosage indiqué sur le flacon, en fonction de la caractéristique de l’assouplissant utilisé, normal ou concentré. Ne dépassez pas les doses maximales.

Degrés de dureté de l'eau

Niveau de dureté 1 2 3 Conformez-vous aux doses et aux instructions préconisées sur les emballages.

La quantité de lessive à utiliser est fonction de la charge de linge à laver, de la dureté de l’eau et du degré de salissure du linge. Si votre eau est douce, diminuez légèrement les doses. Si elle est calcaire, augmentez un peu les doses. Vous obtiendrez le degré de dureté de votre eau en contactant la Société de Distribution d’Eau ou toute autre autorité compétente. 13

Avant de faire votre première lessive nous vous conseillons d’effectuer un lavage préliminaire sans linge pour un nettoyage éventuel du tambour et de la cuve. Versez 1/2 gobelet de lessive dans le bac réservé au lavage et affichez un programme à 60°C.

1. Chargement du linge

Ouvrez le hublot . Chargez les pièces de linge en les introduisant une à la fois dans le tambour. Dépliez le plus possible le linge. Fermez le hublot; bloquez-le avec soin. P0004

2. Dosage de la lessive

Tirez le tiroir des bacs à produits jusqu'à la butée. Dosez la quantité voulue de lessive dans un gobelet gradué et versez-la dans le bac pour le lavage . Si vous souhaitez effectuer le prélavage ou le trempage, versez un produit biologique dans le bac .

3. Dosage de l’additif

Versez, le cas échéant, l'assouplissant dans le bac sans dépasser le niveau MAX.

4. Choix de l’option désirée

Enclenchez la touche MARCHE/ARRET: le voyant de fonctionnement s’allume et le programme démarre après 10 secondes env. P0215

L’appareil s’arrête automatiquement. Après un programme s’arrêtant cuve pleine d’eau après le dernier rinçage (touche enclenchée), il faudra l’évacuer avant d’ouvrir le hublot en sélectionnant le programme P ou en faisant ressortir la touche . Attendez une à deux minutes avant d’ouvrir le hublot: c’est le temps nécessaire à déverrouiller le dispositif électrique de verrouillage du hublot. Faites ressortir la touche MARCHE/ARRET, le voyant de fonctionnement s’éteint. Sortez le linge. Vérifiez que le tambour est vide pour éviter d’endommager du linge lors du prochain lavage. Débranchez l’appareil et fermez le robinet d’alimentation de l’eau. Laissez le hublot entrouvert pour aérer la cuve.

(2) Le traitement à la vapeur est interdit

30°C: également pour d’autres articles très délicats

tous les solvants usuels

tous solvants exclusivement sauf le solvants petroliers trichloréthylène et R 113

(1) certaines restrictions au processus de nettoyage-nettoyage en libre service impossible (2)

40°C Symbole facultatif pour le SECHAGE après lavage séchage en tambour permis pas de restrictions en ce qui concerne la température

Copyright ETITEX a.s.b.l.

Avenue des Arts 20, Bte 2, 1040 Bruxelles

Il n’est généralement pas nécessaire de détartrer l’appareil si le produit lessiviel est bien dosé.

Si le détartrage s’impose, utilisez un produit spécifique qui ne soit pas corrosif, spécialement conçu pour lave-linge, que vous pourrez vous procurer dans le commerce. Respectez le dosage indiqué sur l’emballage.

Nettoyez la carrosserie du lave-linge en utilisant de l’eau tiède et un détergent doux. Rincez et séchez soigneusement. Important: n’utilisez jamais d’alcool, de solvants ou de produits similaires.

3. Le tiroir des bacs à produits

Nettoyez-le régulièrement. Pour cela, sortez-le de son logement comme l’indique la figure ci-contre et passez-le sous l’eau courante. Pour faciliter le nettoyage la partie supérieure du bac réservé à l’additif peut être enlevée.

La lessive peut à la longue s’incruster dans le logement interne du tiroir: nettoyez-le à I’aide d’une vieille brosse à dents.

Remettez le tiroir en place.

4. Le filtre du tuyau d’arrivée d’eau

Si vous remarquez que l’appareil prend plus de temps à se remplir, contrôlez que ce filtre ne soit pas obstrué. Fermez le robinet d’arrivée d’eau. Dévissez l’embout du tuyau du robinet. Nettoyez le filtre avec une petite brosse. Revissez bien l’embout du tuyau.

Contrôlez régulièrement que le filtre soit propre.

Ouvrez le volet pour accéder au filtre. Mettez un récipient dessous et dévissez le filtre. Sortez-le de son logement. P0011

6. Vidange de secours

7. Précautions contre le gel

■ Ouvrez le portillon du filtre en exerçant une pression vers le bas. ■ Placez dessous un récipient à bord droit. ■ Dévissez légèrement le filtre en le tournant dans le sens inverse des aiguilles d’une montre. ■ Laissez l’eau s’écouler graduellement. ■ A la fin de l’opération, revissez le filtre en le tournant dans le sens des aiguilles d’une montre.

Si votre appareil est exposé à une température inférieure à 0°C prenez les précautions suivantes:

■ Fermez le robinet et déconnectez le tuyau d'arrivée d'eau. Placez l'extrémité de ce tuyau et du tuyau de vidange dans une cuvette sur le sol. ■ Sélectionnez le programme "vidange" et faites-le fonctionner jusqu'à la fin. ■ Débranchez l'appareil. ■ Revissez le tuyau d'arrivée d'eau et remettez en place le tuyau de vidange. De cette façon, l'eau restée dans les tuyaux sera évacuée, évitant ainsi la formation de gel et donc l'endommagement de l'appareil. Pour faire fonctionner de nouveau votre appareil, assurez-vous qu'il est installé dans un local où la température est supérieure à 0°C.

EN CAS D’ANOMALIE DE FONCTIONNEMENT En cas d'anomalie ou de panne, nous vous conseillons de lire attentivement ce qui suit avant d'appeler votre service après-vente.

S’il n’est pas possible d’éliminer le problème, adressez-vous au centre de service après-vente le plus proche.

■ Le hublot est-il fermé?

L’appareil se remplit et se vide:

Contrôlez si le fusible de l’installation

électrique est intact. Contrôlez que la touche MARCHE/ARRET est enclenchée et que le sélecteur de programmes est positionné correctement.

On entend un bruit insolite:

Est-ce qu’un des bacs à produits est obstrué? Il y a un programme en cours. Le dispositif de blocage du hublot n’est pas encore déclenché. La machine est équipée d’un moteur qui, par rapport aux moteurs traditionnels, provoque un bruit particulier. Ce moteur permet un démarrage en douceur lors de l’essorage et une meilleure distribution du linge dans le tambour, d’où une plus grande stabilité de l’appareil.

■ Cependant, si au bout de 10 minutes la charge n’est toujours pas correctement répartie, l’essorage final n’est pas effectué. Dans ce cas, il est conseillé de programmer un nouvel essorage en prenant soin auparavant de détasser manuellement le linge.

On ne voit pas d’eau dans le tambour:

Les machines fabriquées selon des technologies modernes fonctionnent de façon beaucoup plus économique, en utilisant moins d’eau que les anciennes. Les performances sont de toute façon excellentes.

Est-ce que le programme et la température sont appropriés? Est-ce que les taches ont bien été traitées avant le lavage?

■ Est-ce que la charge de linge est mal répartie?

Il y a des traces de lessive sur le linge à la fin du lavage:

Il s'agit surtout d'éléments non solubles que contiennent les produits modernes. Cela ne dépend pas d'un rinçage insuffisant. Brossez ou secouez les vêtements; effectuez un autre lavage, si nécessaire.
