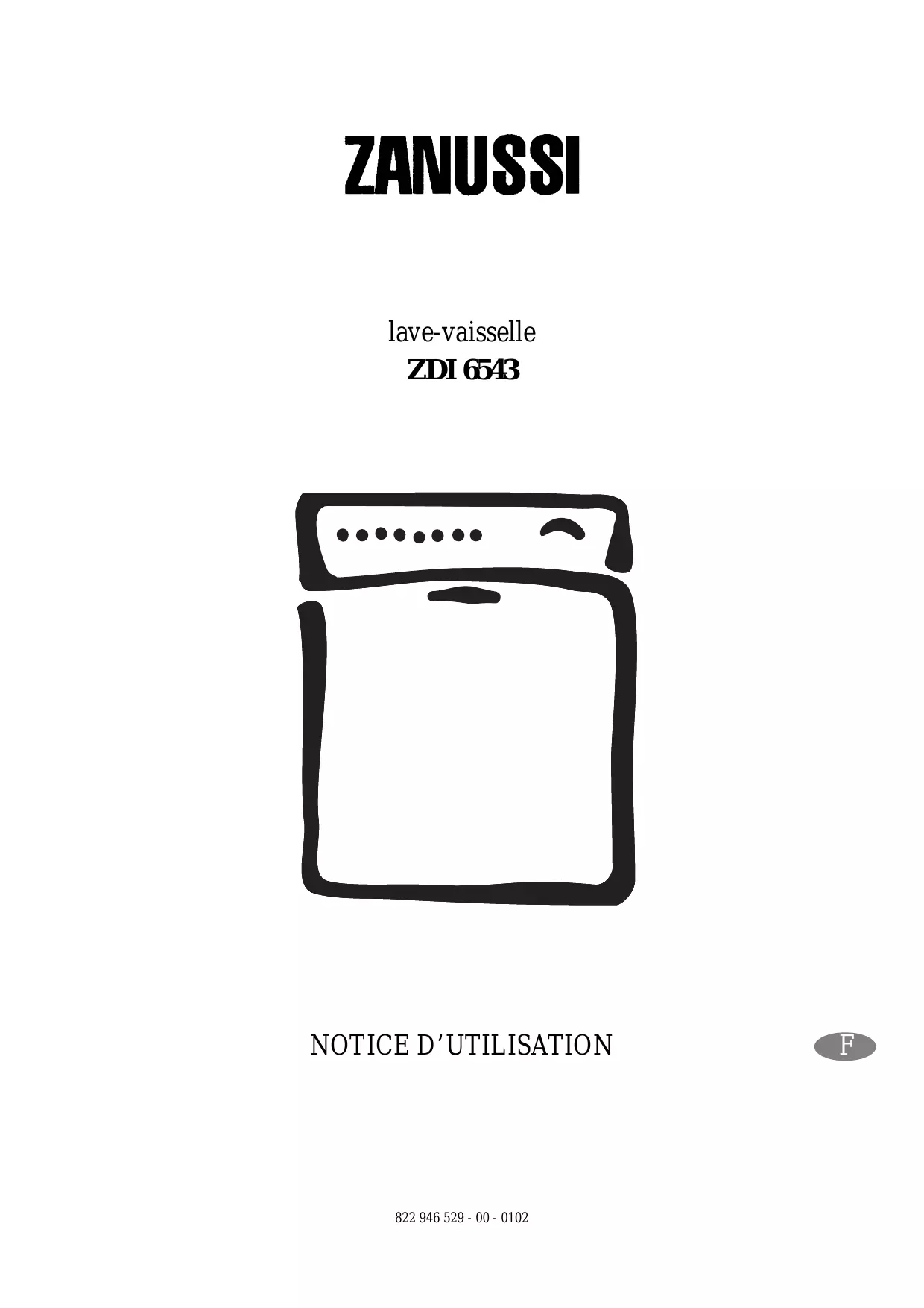

ZDI6543X - ZANUSSI - Notice d'utilisation et mode d'emploi gratuit

ZDI6543X ZANUSSI

Des indications numérotées vous guident pas à pas pour l’utilisation de l’appareil.

Ce symbole indique la présence d’informations complémentaires sur la manipulation et l’utilisation pratique de l’appareil.

Si ces indications ne suffisent pas, veuillez vous adresser au service après-vente de votre magasin vendeur.

également durant le programme en cours.

Consignes de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 La sécurité des appareils électroménagers ZANUSSI est conforme aux Règles reconnues de la technique et à la législation portant sur la sécurité des appareils. En tant que fabricant, nous attirons cependant votre attention sur les indications supplémentaires suivantes:

Installation, raccordement, mise en service

Vous lirez au chapitre «Installation» comment installer et raccorder correctement le lave-vaisselle. N’utilisez pas de fiches multiples, raccords et rallonges. Danger d'incendie par surchauffe.

Sécurité des enfants

Risque d’asphyxie! Garder les éléments d’emballage hors de la portée des enfants.

Les détergents peuvent provoquer des brûlures aux yeux, à la bouche et dans la gorge ou même conduire à l’asphyxie! Respectez les recommandations de sécurité des fabricants de détergents et produits de lavage. L’eau dans le lave-vaisselle n’est pas de l’eau potable. Les restes éventuels de produits de lavage peuvent provoquer des brûlures. Lors de la mise au rebut du lave-vaisselle: coupez le câble d’alimentation au ras de l’appareil et neutralisez le dispositif de fermeture de porte.

Ne mettez jamais le lave-vaisselle en service si le câble d’alimentation, le tuyau d’arrivée ou d’évacuation d’eau sont endommagés ou si le bandeau de commande, le plan de travail ou le socle sont endommagés de manière telle à exposer l’intérieur de l’appareil.

Si le tuyau d’arrivée d’eau est endommagé ou doit être remplacé par un tuyau d’arrivée d’eau plus long, celui-ci (disponible auprès du service après vente ZANUSSI ) doit être remplacé par un technicien de service après vente agréé par ZANUSSI. Ne tirez jamais la fiche de la prise de courant en tirant sur le câble, mais toujours sur la fiche. Ne modifiez pas ou n’essayez pas de modifier les caractéristiques de cet appareil. Veillez à ce que la porte du lave-vaisselle soit toujours fermée sauf pour placer ou retirer la vaisselle. Vous éviterez ainsi que quelqu’un ne trébuche sur la porte ouverte et ne se blesse. Une porte ouverte représente toujours un danger. Si le lave-vaisselle possède un tiroir à couteaux, les couteaux pointus et les parties tranchantes des couverts doivent être placés dans le tiroir à couteaux. Si le lave-vaisselle ne possède pas de tiroir à couteaux, les couteaux pointus et les parties tranchantes des couverts doivent être placés dans le tiroir supérieur ou avec la pointe vers le bas dans le panier à couverts.

Utilisation conforme à la destination

N’introduisez pas de solvants dans le lave-vaisselle.

Le système de protection contre les fuites d’eau protège de manière fiable contre les dégâts des eaux. Les conditions suivantes doivent cependant être remplies à cet effet:

• Ne montez pas et ne vous placez pas sur la porte ouverte de l’appareil, celui-ci pourrait basculer. En cas d’anomalie, fermez le robinet d’arrivée d’eau, puis débranchez la prise de courant. En cas de raccordement fixe: retirez les fusibles ou coupez le disjoncteur.

2 Protection de l’environnement

Elimination du matériel d’emballage Tous les matériaux marqués par le symbole g sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu’ils puissent être récupérés et recyclés. • Les pièces en matière plastique sont identifiées par des abréviations normalisées sur le plan international: – >PE< pour polyéthylène, p. ex. films d’emballage – >PS< pour polystyrène, p. ex. coussins (par principe sans HCFC) – >POM< pour polyoxyméthylène, p. ex. pinces en plastique • Les parties en carton sont réalisées à partir de vieux papiers et sont destinées à la collecte de vieux papiers.

Si vous procédez à la mise à la casse de votre ancien appareil, mettez hors d’usage ce qui pourrait représenter un danger: coupez le câble d’alimentation au ras de l’appareil et neutralisez le dispositif de fermeture de porte.

2 Laver la vaisselle de manière économique et ménageant l’environnement

Si vous faites fonctionner le lave-vaisselle avec une faible charge, le système de reconnaissance de charge calcule la quantité d’eau nécessaire et raccourcit la durée du programme. Le plus économique est de toujours faire fonctionner le lavevaisselle à pleine charge. Sélectionnez le programme de lavage en fonction du type de vaisselle et son degré de salissure. Evitez les surdosages inutiles de produit de lavage de sel régénérant et de liquide de rinçage. Observez les recommandations de dosage données dans cette notice d’utilisation ainsi que les indications fournies par les fabricants de ces produits.

Réservoir de produit de lavage

Régler le départ différé

Touches de programme de lavage

à l'aide de la combinaison de ces touches et d'activer ou désactiver l'indicateur pour le produit de rinçage. Les 3 voyants : Voyant supérieur de la fenêtre : Voyant intermédiaire d’affichage peuvent afficher : : Voyant inférieur • l'étape en cours du programme de lavage sélectionné. • une anomalie éventuelle du lave-vaisselle.

Les voyants ont la signification suivante :

SEL Remplir le réservoir de sel régénérant

RINCAGE Remplir le réservoir de produit de rinçage

Procédez ensuite aux étapes suivantes:

1. Réglez l’adoucisseur 2. Remplissez le réservoir de sel régénérant 3. Remplissez le réservoir de liquide de rinçage

2)(mmol/l) millimole par litre, unité de mesure internationale de la dureté de l'eau

Réglez l'adoucisseur suivant le tableau en fonction de la dureté de l'eau de votre région:

Le réglage de plage de dureté est uniquement possible lorsqu'aucun programme n'est activé. Si vous lancé un programme par inadvertance (un voyant LED est allumé en permanence), vous devez effacer le programme en appuyant sur la touche correspondante. L'appareil doit être mis hors service. Appuyez simultanément sur la touche de réglage de l'adoucisseur et la touche de fonction et maintenez-les enfoncées. Appuyez également sur la touche MARCHE/ ARRET. Les voyants LED de la touche de fonction et de la touche de réglage de l'adoucisseur clignotent. Appuyez à nouveau sur la touche de réglage de l'adoucisseur. – Le voyant LED correspondant à la touche de réglage de l'adoucisseur devient fixe pendant environ 5 secondes, puis il clignote. – Le nombre de clignotements correspond au niveau de dureté réglé. – Cette série de clignotements est répétée plusieurs fois à intervalles de 5 secondes. Toute nouvelle pression sur la touche de réglage de l'adoucisseur incrémente de 1 le niveau de dureté. (Exception: le niveau de dureté 5 est suivi du niveau de dureté 1). – Pour confirmer le changement du niveau de dureté, le voyant correspondant à la touche de réglage de l'adoucisseur devient fixe pendant environ 5 secondes, puis il clignote.

7. Lorsque le niveau de dureté est correctement sélectionné, appuyez sur la touche MARCHE/

ARRET. Le niveau de dureté est alors mémorisé.

Remplissage du réservoir de sel régénérant

2. Dévissez et ôtez le bouchon du réservoir de sel. 3. Uniquement lors de la première utilisation: Remplissez entièrement d’eau le réservoir de sel. 4. Placez l’entonnoir livré avec l’appareil sur le réservoir de sel. Versez le sel régénérant dans le réservoir de sel (env. 1,0-1,5 kg). Ne remplissez pas le réservoir de sel spécial de manière excessive. L’eau qui déborde lors du remplissage du réservoir de sel par du sel spécial régénérant s’écoule dans le fond de l’appareil. Cette eau sera vidangée au départ du prochain programme de lavage. 5. Nettoyez l’ouverture du réservoir des éventuels restes de sel. 6. Revissez soigneusement le bouchon du réservoir de sel à fond, afin d’éviter que du sel parvienne dans l'eau de rinçage. La conséquence en serait des verres troubles. Pour cette raison, lancez un programme de lavage après avoir rempli le réservoir de sel. De la sorte, l'eau salée et les grains de sel ayant débordé seront évacués.

Le réglage de l’adoucisseur et dès lors la consommation de sel dépendent de la dureté locale de l’eau.

LE SA ALT Z S AL S EL S Produit de rinçage

Grâce au produit de rinçage, vous obtenez une vaisselle brillante sans taches et des verres impeccables.

Vous avez 2 possibilités d'ajouter le produit de rinçage:

Tenez compte dans ce cas de ce que

– le réservoir pour le produit de rinçage ne peut jamais être vide. – vous devez régler le dosage pour le produit de rinçage. Si vous utilisez un produit de vaisselle qui contient déjà un produit de rinçage, versez celui-ci dans le réservoir pour produit de vaisselle. Tenez compte dans ce cas de ce que – le réservoir pour le produit de rinçage doit être vide afin d'éviter un surdosage. – vous pouvez désactiver l'indicateur RINCAGE. En raison du réservoir vide, l'indicateur RINCAGE serait sinon en permanence allumé.

2. Appuyez simultanément sur la touche de réglage de l'adoucisseur et la touche de fonction et maintenez-les enfoncées. 3. Appuyez également sur la touche MARCHE/ ARRET. Les voyants LED de la touche de fonction et de la touche de réglage de l'adoucisseur clignotent. 4. Appuyez à nouveau sur la touche de fonction. Le voyant LED de la touche de fonction clignote. 5. Le voyant FIN indique le réglage momentané: Le voyant FIN clignote:

l'indicateur est activé

(préréglage d'usine)

Le voyant FIN ne clignote pas:

l'indicateur est désactivé

6. Appuyer sur la touche de fonction active et désactive l'indicateur.

7. Si l'indicateur est activé, appuyez sur la touche MARCHE/ARRET. Le réglage de l'indicateur est alors mémorisé.

– avant la première mise en service du lave-vaisselle. – lorsque l'indicateur RINCAGE est allumé dans le bandeau de commande. Le réservoir de produit de rinçage se trouve sur la face intérieure de la porte du lave-vaisselle. 1. Ouvrez la porte. 2. Appuyez sur la touche de déverrouillage du réservoir de produit de rinçage. 3. Ouvrez entièrement le couvercle du réservoir de produit de rinçage.

4. Versez le produit de rinçage dans l’orifice de remplissage sans dépasser le repère maximum (ligne en pointillé) qui correspond à une quantité maximale de remplissage d'env. 140 ml.

5. Refermez le couvercle et appuyez dessus jusqu'au verrouillage. 6. Epongez soigneusement tout débordement pour éviter une formation excessive de mousse lors d’un futur lavage. Utilisez uniquement du produit de rinçage spécial lave-vaisselle. Tout autre produit risque d’endommager votre appareil.

Régler la dose de produit de rinçage

Ce produit évite que l’eau ne reste sur la vaisselle sous forme de gouttelettes laissant des taches blanches après séchage. L’admission du produit de rinçage se fait automatiquement. Vous pouvez régler le dosage de 1 à 6. A la livraison, votre appareil est réglé sur la position 4. Ne modifiez le dosage que si vous constatez de mauvais résultats de rinçage. Ouvrez la porte du lave-vaisselle. Appuyez sur la touche de déverrouillage du réservoir de produit de rinçage. Ouvrez entièrement le couvercle du réservoir de produit de rinçage. Réglez le dosage. Refermez le couvercle et appuyez dessus jusqu'au verrouillage. Epongez soigneusement si du produit de rinçage s’est écoulé pour éviter une formation excessive de mousse lors d’un futur lavage.

Remplissez le réservoir de produit de lavage pour lave-vaisselle

Sélectionnez un programme de lavage convenant aux couverts et à la vaisselle Lancez le programme de lavage

Disposez les couverts et la vaisselle

Les éponges, serviettes de ménage et tous les objets susceptibles de se saturer en eau, ne peuvent pas être lavés au lave-vaisselle.

Pour le lavage au lave-vaisselle, les couverts/la vaisselle qui suivent ne conviennent pas:

– Les couverts anciens, dont le mastic d’assemblage est fragile à l’eau chaude La vaisselle ou les couverts collés Les objets en étain ou en cuivre Les cristaux Les pièces en acier sensibles à la corrosion Les planchettes en bois Les objets d’art

conviennent sous réserves:

– Les pièces en argent et aluminium tendent à changer de couleur au lavage. Les restes d’aliments, tels que p. ex. le blanc d’œufs, le jaune d’œufs, la moutarde, provoquent souvent des changements de couleur ou des taches sur l’argent. Pour cette raison débarrassez, toujours les pièces en argent des restes d’aliments si elles ne sont pas lavées immédiatement après utilisation. Certaines sortes de verre peuvent devenir opaques après de nombreux lavages.

Avant de disposer la vaisselle:

– enlevez les restes grossiers d’aliments – faites tremper les casseroles contenant des restes d’aliments brûlés. Lors de la disposition de la vaisselle et des couverts, veillez à ce que: – la vaisselle et les couverts ne puissent pas gêner la rotation des bras d’aspersion. – les récipients tels que tasses, verres, casseroles, etc., soient disposés avec l’ouverture vers le bas, afin que l’eau puisse s’écouler facilement – la vaisselle et les couverts ne s’enchevêtrent ou ne s’imbriquent pas les uns dans les autres – les verres ne se touchent pas afin d’éviter les bris de verre et la formation des taches de contact qui peuvent se produire au séchage – placer les petits objets (p. ex. couvercles) soient placés dans le panier à couverts

1. insérez l’élément grille sur le panier à couverts 2. placez les couteaux courts, les fourchettes et les cuillères avec la poignée vers le bas sur la grille du bac à couverts. Certains modèles de lave-vaisselle ont des paniers à couverts sans grille à couverts.

Disposition de la vaisselle (casseroles, poêles et grande assiettes)

Placez les grandes pièces de vaisselle très sales dans le panier inférieur.

- de déplacer latéralement le panier à couverts dans le panier inférieur.

Disposition de la vaisselle (tasses, verres, …)

Placez les petites pièces de vaisselle, fragiles et les longs couverts dans le panier supérieur. •

Les verres à vin, les verres à champagne ainsi que les verres à cognac peuvent être maintenus ou suspendus aux armatures des supports à tasses. Les verres, gobelets, etc. peuvent également être placés sur les deux rangées d’ergots à gauche dans le panier supérieur.

Réglage en hauteur du panier supérieur

Hauteur maximale de la vaisselle dans le panier supérieur le panier inférieur avec le panier supérieur soulevé

Mise en position haute du panier supérieur:

1. Sortez entièrement le panier supérieur. 2. Levez le panier supérieur par la poignée du côté droit, tirez-le vers vous et bloquez-le en position haute. 3. Vérifiez que les ergots sont correctement engagés dans les encoches. 2ème type de panier

Mise en position basse du panier supérieur:

1. Sortez entièrement le panier supérieur. 2. Soulevez le panier supérieur à l’aide de la poignée jusqu'à la butée et laissez-le descendre verticalement. Le panier supérieur se verrouille dans la position inférieure.

Mise en position haute du panier supérieur:

1. Sortez entièrement le panier supérieur. 2. Soulevez le panier supérieur à l’aide de la poignée jusqu'à la butée et laissez-le descendre verticalement. Le panier supérieur se verrouille dans la position supérieure.

Remplissage du produit de lavage

Le réservoir de produit de lavage doit être rempli avant chaque programme de lavage, à l’exception du programme prélavage. Le produit de lavage est libéré automatiquement au cours du programme de lavage.

Veuillez respecter les recommandations de dosage et de stockage du fabricant mentionnées sur les emballages des produits de lavage.

Le réservoir de produit de lavage se trouve sur la partie intérieure de la porte du lave-vaisselle. 1. Si le couvercle est verrouillé: Appuyez sur la touche de déverrouillage (1). Le couvercle s'ouvre.

2. Versez le produit de lavage dans le réservoir. Des traits horizontaux servent de repère pour le dosage:

«20» correspond à env. 20 ml de produit de lavage, «30» correspond à env. 30 ml de produit de lavage. 3. Refermez le couvercle et appuyez dessus jusqu'au verrouillage.

Pour les programmes avec prélavage, vous avez la possibilité d’ajouter du produit de lavage dans le compartiment annexe (2). Ce produit de lavage agira dès le prélavage.

Sélectionnez le programme de lavage adéquat à l’aide de ce tableau: Type de vaisselle: Type de salissures:

Tous les types de vaisselle

Vaisselle utilisée qui a été rassemblée dans le lave-vaisselle, mais ne doit être lavée qu'à un moment ultérieur.

Service de table et plats fortement sale, restes d’aliments séchés, en particulier protéines et amidon

Convient uniquement pour une charge limitée équivalente à 4/5 couverts normalement sale et sans restes séchés d'aliment

salissures normales, restes d’aliments séchés

3) Ce programme ne convient pas aux restes séchés d'aliments. 4) Programme de test

Lancer le programme de lavage

1. Vérifiez que la vaisselle et les couverts sont disposés de telle façon dans le lave-vaisselle que les bras de lavage puissent tourner librement. 2. Ouvrez complètement le robinet d'arrivée d'eau. 3. Fermez la porte. 4. Appuyez sur la touche MARCHE/ARRET. Le voyant correspondant s'allume. 5. Appuyez sur la touche correspondant au programme souhaité (voir "Tableau des programmes"). Le voyant correspondant s'allume. Un ou deux voyants de la fenêtre d'affichage clignotent. Pendant ce laps de temps, il est possible de sélectionner un autre programme. Après 6 secondes environ, le programme de lavage sélectionné démarre. La fenêtre d’affichage indique toujours l'étape de lavage en cours.

Si après le démarrage du programme, le témoin supérieur et/ou intermédiaire clignote dans la fenêtre d’affichage, veuillez vous reporter à la section "Que faire si…".

1. Appuyez sur la touche MARCHE/ARRET. Le programme de lavage s'interrompt. 2. Tous les voyants s'éteignent. 3. Si le programme de lavage doit se poursuivre peu de temps après, appuyez à nouveau sur la touche MARCHE/ARRET. Le programme de lavage se poursuit.

Le programme de lavage ne doit pas être interrompu pendant une longue période, sinon l'eau de lavage refroidie doit être à nouveau chauffée, ce qui ferait augmenter la consommation d'énergie.

Lorsqu’un programme de lavage démarre bien que le panier supérieur et/ou le panier inférieur ne soient que partiellement chargés, la haute technologie électronique équipant cet appareil adapte la quantité d’eau de lavage ainsi que la durée du programme de lavage à la quantité de vaisselle. De la sorte, il est possible de laver également une petite quantité de vaisselle rapidement et économiquement. A demicharge (6 couverts normalisés), on économise environ 2 litres d’eau et 0,2 kWh.

Interrompre le programme de lavage en ouvrant la porte du lave-vaisselle

Lors de l'ouverture de la porte, de la vapeur chaude peut sortir de l'appareil, d’où risque de brûlure! Ouvrez la porte avec précaution. 1. Ouvrez la porte du lave-vaisselle. Le programme de lavage s'interrompt. 2. Les témoins de la fenêtre d’affichage clignotent. 3. Fermez la porte. Le programme de lavage se poursuit.

Annuler le programme de lavage

1. Appuyez sur la touche du programme de lavage en cours et maintenez-la enfoncée jusqu'à ce que le voyant correspondant au programme s'éteigne. 2. Relâchez la touche de programme, le programme de lavage s'est annulé.

Régler ou modifier le départ différé

2. Réglez le départ différé: Appuyez plusieurs fois sur la touche DÉPART DIFFÉRÉ jusqu'à ce que s'allume le voyant correspondant au nombre d'heures au bout desquelles vous souhaitez que le programme commence. – Modifier le départ différé: Tant que le programme de lavage n'a pas commencé, vous pouvez modifier le départ différé défini en appuyant sur la touche DÉPART DIFFÉRÉ. – Supprimer le départ différé: Tant que le programme de lavage n'a pas commencé, vous pouvez supprimer le départ différé. Appuyez plusieurs fois sur la touche DÉPART DIFFÉRÉ jusqu'à ce que aucun voyant correspondant aux heures de départ différé ne s'allume. Le programme de lavage sélectionné commence aussitôt. 3. Appuyez sur la touche du programme de lavage souhaité. Le voyant de programme s'allume. 4. Au terme du nombre d’heures défini, le programme de lavage commence.

Ne débranchez le lave-vaisselle que lorsque l’affichage de déroulement du programme indique FIN. 1. Appuyez sur la touche MARCHE/ARRET. Le voyant MARCHE/ARRET s’éteint. A la fin du programme, de la vapeur brûlante peut s’échapper à l’ouverture de la porte. Aussi: 2. Ouvrez la porte avec précaution.

Entretien et nettoyage 1

Nettoyez régulièrement les surfaces extérieures de l’appareil et le bandeau de commande avec un chiffon doux humide et si nécessaire, uniquement avec des détergents doux. N’employez jamais de produits abrasifs ou de solvants (acétone, trichloréthylène, etc …).

Nettoyez les joints d’étanchéité de la porte et les distributeurs de produit de lavage et de rinçage avec un chiffon humide.

1. Ouvrez la porte, sortez le panier inférieur. 2. Le système de filtrage du lave-vaisselle se compose d’un filtre mixte grossier/fin, d’un microfiltre et d’un filtre plat. 3. Tournez la poignée de l’ensemble filtre mixte grossier/fin et microfiltre d’¼ de tour vers la gauche puis soulevez le tout. 4. Saisissez le filtre mixte grossier/fin (1/2) par la poignée annulaire et retirez-le du microfiltre (3) 5. Nettoyez soigneusement tous les filtres sous l’eau courante. 6. Retirez le filtre plat (4) en le soulevant et nettoyezle sous l’eau courante des deux côtés. 7. Replacez le filtre plat en vérifiant que les bords du filtre s’applique correctement sur le fond de la cuve. 8. Placez le filtre mixte grossier/fin dans le microfiltre et assemblez-les. 9. Remettez l’ensemble de ces 3 filtres et verrouillez le tout en basculant le levier dans le sens des aiguilles d’une montre jusqu’à la butée.

Ne faites jamais fonctionner l’appareil sans les filtres.

Si malgré toutes les vérifications, une intervention s’avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l’achat...), veuillez consulter l’Assistance Technique Consommateurs qui vous communiquera alors l’adresse d’un Service Après Vente.

...des messages d'erreur sont affichés.

• Si le voyant supérieur ou intermédiaire clignote dans la fenêtre d’affichage multiple, vous pouvez éventuellement remédier vous-même à l'anomalie. Lorsque l'anomalie est éliminée, appuyez sur la touche MARCHE/ARRET. Le programme de

lavage se poursuit. Si le défaut est à nouveau affiché, faites appel au service après-vente.

• Si d'autres voyants clignotent dans la fenêtre d’affichage, faites appel au service après-vente et mentionnez le défaut affiché.

Le robinet d'eau est bouché ou entartré.

Le voyant supérieur clignote dans la fenêtre d’affiLe filtre (si l’appareil en est équipé) dans chage. le raccord vissé du tuyau au robinet d'arrivée d'eau est bouché.

Nettoyez le robinet d'eau. Nettoyez le filtre dans le raccord vissé du tuyau.

Le tuyau d'arrivée d'eau n'est pas installé Vérifiez l’installation du tuyau d’arrivée d'eau.

Il n'y a pas d'arrivée d'eau. correctement. dans le lave-vaisselle Le voyant intermédiaire cli- Le siphon est bouché. gnote dans la fenêtre d’affichage. Le tuyau d'évacuation d'eau n'est pas installé correctement.

Les voyants supérieur et intermédiaire clignotent dans la fenêtre d’affichage.

Remplacez le fusible. d’habitation n'est pas en bon état. Pour les modèles de lave-vaisselle avec départ différé: Un départ différé a été programmé.

La cuve est en acier inoxydable. Des taches de rouille dans la cuve ne peuvent venir que de rouille venue de l'extérieur

Des taches de rouille (particules de rouille de la tuyauterie d'eau, sont visibles à l'intérieur de casseroles, couverts, etc.). Eliminez de de la cuve. telles taches à l'aide d'un produit de nettoyage pour acier inoxydable vendu dans le commerce.

Dans le cas où la vaisselle doit être lavée immédiatement, supprimez le départ différé.

Ne lavez que des couverts et de la vaisselle convenant pour lave-vaisselle.

Fermez correctement le couvercle du réservoir de sel régénérant.

...le résultat de lavage n'est pas satisfaisant.

La vaisselle n'est pas propre. • •

à vaisselle ne doivent pas être surchargés.

Les filtres ne sont pas propres ou ne sont pas remis correctement en place. Le produit de lavage n'est pas correctement dosé ou ne convient pas au lavage en lave-vaisselle. En cas de dépôts de calcaire sur la vaisselle: le réservoir de sel régénérant est vide ou l'adoucisseur est mal réglé. Le tuyau de vidange n'est pas placé correctement.

La vaisselle ne sèche pas ou ne brille pas.

• • Les verres présentent des stries, des taches blanchâtres ou un dépôt aux reflets bleus. •

Réglez le sélecteur sur un repère inférieur.

Les verres présentent des taches d'eau séchée.

• • Les essais selon la norme EN 50242 doivent être effectués avec le bac à sel de l'adoucisseur d'eau plein, avec le bac d'alimentation du produit de rinçage plein et avec le programme de test (voir tableau des programmes). Pleine charge: 12 couverts, y compris la vaisselle de service

6 couverts, y compris la vaisselle de service, avec un emplacement sur deux laissé libre

Dosage du produit de lavage:

Dévisser les pieds réglables afin de compenser les inégalités du sol et d'adapter la hauteur de l'appareil aux meubles adjacents : – à l'aide d'un tournevis. Pour les lave-vaisselle sur socle indépendant, intégrables et encastrables, les pieds arrières de l'appareil doivent être réglés de l'avant de l'appareil à l'aide d'un tournevis. Le tuyau d’évacuation, le tuyau d’arrivée d’eau et le câble d’alimentation électrique doivent pouvoir bouger librement à l’intérieur du retour de socle, afin de n’être ni écrasés ni pliés. Le lave-vaisselle doit en outre vissé solidement au plan de travail de la cuisine ou aux meubles adjacents. Cette mesure est absolument nécessaire afin de garantir la sécurité contre le basculement requise par les prescriptions VDE.

Lave-vaisselle intégrable

(voir gabarit de montage en annexe)

- la hauteur du socle

- l'adaptation au tracé des joints des meubles adjacents La hauteur exacte doit être mesurée sur place par rapport aux meubles adjacents.

• Le lave-vaisselle peut être alimenté en eau froide et en eau chaude jusqu'à 60 °C max.

• Le lave-vaisselle ne peut pas être raccordé à un chauffe-eau.

Pression d'eau admissible

Pression d'eau minimale admissible: à un robinet d'eau avec filet mâle (¾ pouce). Serrez l'écrou du raccordement pour flexible uniquement à la main.

• Evacuation de l’eau Tuyau d’évacuation Le tuyau d’évacuation ne peut être ni plié, ni écrasé ni replié sur lui-même. Raccordement du tuyau d’évacuation: – hauteur maximum: 1 mètre. – hauteur minimum nécessaire, 30 cm. Raccordement au siphon •

Si le lave-vaisselle est encastré en hauteur et si la hauteur du raccordement du tuyau d’évacuation est inférieure à 30 cm, le kit ET 111099520 doit être encastré par le service après-vente.

Evacuation de l’eau dans l’évier (possible uniquement pour les appareils «poselibre»)

Si vous voulez accrocher le tuyau d’évacuation au rebord de l’évier, utilisez une crosse en plastique spéciale. Vous l’obtiendrez auprès de votre magasin vendeur. 1. Emboîtez le coude sur le flexible d’évacuation. 2. Fixez le flexible d’évacuation pour l’empêcher de glisser du bord de l’évier. Tirez le cordon à travers l’orifice du coude de flexible et fixez-le au mur ou au robinet.

Système de protection contre les fuites d’eau

A titre de protection contre les dégâts des eaux, le lave-vaisselle est équipé d’un système de protection contre les fuites d’eau. En cas d’anomalie, la soupape de sécurité interrompt immédiatement l’arrivée d’eau et la pompe d’évacuation se met en marche. De cette manière, l’eau ne peut ni s’écouler ni déborder. L’eau résiduelle se trouvant dans l’appareil est évacuée automatiquement par pompage.

Le système de protection contre les fuites d’eau fonctionne également lorsque l’appareil est hors service – celui-ci ne peut cependant pas être isolé du réseau électrique.

Lors du raccordement, veillez à respecter les prescriptions VDE et le cas échéant les stipulations supplémentaires de la compagnie d'électricité locale. Après le montage, les éléments sous tension et les conducteurs isolés en fonctionnement ne peuvent plus pouvoir être touchés avec l'éprouvette en forme de doigt suivant EN 60335/DIN VDE 0700. Vous trouverez toutes les données nécessaires pour le branchement électrique sur la plaque signalétique qui se trouve sur le bord intérieur droit de la porte du lave-vaisselle. Si l'appareil est commutable, il faut en outre respecter les indications du schéma de commutation se trouvant dans le boîtier de raccordement au réseau. Vérifiez avant le raccordement que la tension nominale et le type de courant mentionnés sur la plaque signalétique de l'appareil correspondent à la tension nominale et au type de courant du lieu d'installation. La protection électrique nécessaire est également mentionnée sur la plaque signalétique. Pour isoler le lave-vaisselle du réseau, tirez la fiche de la prise. Attention: La fiche doit également être accessible après l'installation de l'appareil. Si l'appa-reil est raccordé au moyen d'un raccordement fixe, il faut prévoir un dispositif (p. ex. disjoncteur différentiel) permettant de séparer l'appareil du réseau sur tous les pôles (N, L1) avec un interstice d'ouverture de contact de > 3 mm.

Technique de raccordement

Les tuyaux d’alimentation en eau et d’évacuation ainsi que le câble d’alimentation électrique se raccordent sur le côté du lave-vaisselle, aucune place n’étant disponible à cet effet à l’arrière de l’appareil. L’exemple suivant d’une installation sanitaire et électrique ne peut constituer qu’une recommandation, les circonstances locales étant déterminantes (raccordements disponibles, prescriptions locales de raccordement des sociétés de distribution d’eau et d’électricité, etc.). Tubulure à 45° ou droites, diamètre extérieur ø 19 mm, longueur 30 mm
