MODE D'EMPLOI QA3050 Q ACOUSTICS

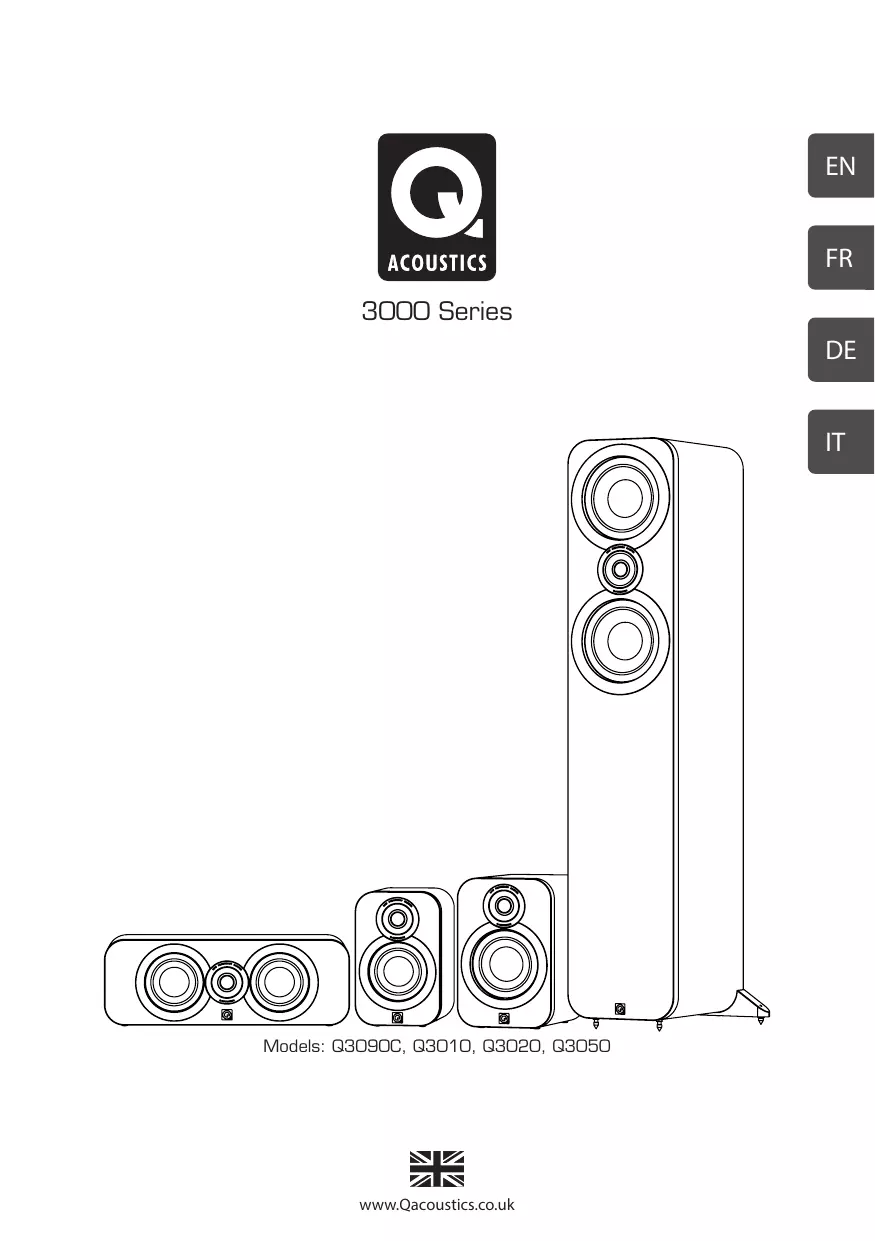

DE IT Models: Q3090C, Q3010, Q3020, Q3050

à son fonctionnement et son entretien.

Lire attentivement ces instructions.

Conserver soigneusement ces instructions. Veuillez prendre garde à tous les avertissements. Veuillez suivre toutes le instructions. Ne pas utiliser ce produit à proximité d’eau. Le nettoyer uniquement à l’aide d’un chiffon sec. Ne pas bloquer les ouvertures d’aération. Suivre les instructions du fabricant pour l’installation. Utiliser uniquement les équipements et accessoires spécifiés par le fabricant. Utiliser uniquement avec un chariot, un pied, un tripode, des fixations murales ou une table répondant au spécifications fournies par le fabricant ou vendus avec l’appareil. En cas d’utilisation d’un chariot, prendre garde en déplaçant l’ensemble chariot/appareil pour éviter les blessures causées par une chute. Attention : Les changements ou modifications qui n’ont pas été expressément approuvés par le fabricant peuvent révoquer le droit d’usage de ce produit. Service après-vente : Le matériel à réparer doit être renvoyé au revendeur ou au service après-vente de votre région. Les adresses des principaux agents de service après-vente au Royaume-Uni sont indiquées dans ce manuel.

Veuillez lire attentivement les instructions, les consignes de sécurité importantes et les mises en garde avant d’installer et d’utiliser le produit, afin d’en garantir un fonctionnement sûr et satisfaisant.

Nous espérons que vous apprécierez l’expérience proposée par Q Acoustics. La série Q Acoustics 3000 est une gamme de haut-parleurs conçu pour satisfaire les attentes les plus élevées des audiophiles de 2 canaux dédiés et exigeants amateurs de film. La gamme comprend : 3010 : Enceinte d'étagère compacte avec un haut-parleur de basses de 100 mm. 3020 : Enceinte d'étagère compacte avec un haut-parleur de basses de 125 mm. 3050 : Colonne avec deux haut-parleurs de basses de 165 mm 3070S : Caisson de graves de 140 W avec deux haut-parleurs de 165 mm 3090C : Canal central avec deux haut-parleurs de basses de 100 mm Les haut-parleurs 3050 peuvent être bi-câblés. Tous les haut-parleurs peuvent fonctionner à proximité de téléviseurs sans altérer le fonctionnement, à l’exception du 3070S qui ne doit pas fonctionner à moins de 500 mm d’un téléviseur ou de tout type d’équipement sensible aux champs magnétiques. Le fonctionnement des écrans plasma et LCD n’est pas altéré. Avant de connecter les haut-parleurs, veiller à ce que toutes les unités actives de votre système soient éteintes au niveau du secteur. Lorsque vous allumez votre système audio, réglez le bouton de volume principal à un niveau modéré. Augmenter progressivement le volume. Ne faites jamais fonctionner votre système audio au volume maximum. La position du bouton de volume est trompeuse et ne reflète pas la puissance de votre système. L’utilisation de réglages de haut volume peut endommager votre ouïe. Ne connectez pas vos haut-parleurs à une prise secteur. N’exposez pas vos haut-parleurs à des températures excessivement basses, à la chaleur, à l’humidité ou à la lumière du soleil. Si vous faites fonctionner vos haut-parleurs sans leurs grilles de protection, prenez soin de protéger les enceintes contre les dégâts éventuels. Ne pas utiliser de pieds artisanaux. Fixez le pied Q Acoutics adapté en suivant les instructions et en utilisant tous les éléments de fixation fournis. Le vendeur vous conseillera Ne pas démonter le haut-parleur. Cela rendrait la garantie nulle et non avenue. Déballer vos haut-parleur Déballer entièrement vos haut-parleurs. Les retirer des cartons en les tenant par les coffrets. Ne pas toucher les enceintes et ne pas utiliser les sachets de protection pour les soulever. Les modèles 3050 et 3070S sont lourds - faites-vous aider pour les soulever si nécessaire. Lorsque vous déplacez les haut-parleurs, ne les tirez pas sur le sol; cela pourrait causer des dégâts soulevez-les avant de les déplacer. Dans le carton d’emballage, vous trouverez: Le ou les haut-parleur(s) et le manuel de l’utilisateur. L’emballage des modèles suivants comprend des éléments supplémentaires: 3050 : stabilisateur arrière et protections pour pointes pour chaque haut-parleur, une clé Allen pour ajuster les pointes une fois celles-ci fixées. 3070S : un cordon d’alimentation secteur, des pointes et de protections pour pointes. Contrôler attentivement le produit. Si un élément est endommagé ou manquant, indiquez-le au vendeur dès que possible. Conserver l’emballage pour un éventuel transport à l’avenir. Si vous jetez l’emballage, veuillez le faire en suivant toutes les régulations concernant le recyclage dans votre région. 15

Les pointes sont aiguisées. Faites attention ! Ne jamais placer un haut-parleur équipé de pointes à un endroit où il peut causer des dégâts ! Toujours déplacer les enceintes en les soulevant - sans jamais les traîner! Attacher le stabilisateur arrière - 3050 Enfoncez les pointes dans des boulons de verrouillage à moitié dans la base et remettez le haut-parleur dans le bon sens. (Si votre sol est en bois ou en pierre, mettez un protecteur de pointe sur chacune des pointes avant de le retourner.) Lorsque l’enceinte est dans le bon sens insérez la clé Allen dans chacune des pointes à l’arrière en commençant par le haut et ajustez-les jusqu’à ce que le haut-parleur soit plan et stable.

Les haut-parleurs série 3000 sont portés vers l’arrière et conçus pour fonctionner mieux lorsqu’il y a un peu d’espace à l’arrière, c’est-à-dire lorsqu’ils sont placés à 200 mm environ d’une paroi. Si vous positionnez vos haut-parleurs à proximité d’un mur ou d’un coin, les bouchons en mousse doivent être insérés dans les ports arrière. Sinon, les basses pourraient être trop puissantes. S’assurer que les protections sont bien ajustées dans le port sans les insérer trop profondément. Le niveau des basses s’en trouvera réduit, mais la définition et l’extension des basses sera augmentée. Faites des essais pour déterminer ce que vous préférez et essayer de modifier légèrement la position du haut-parleur pour optimiser le résultat final.

Utilisez les vis fournies pour sécuriser les pieds comme sur le schéma.

>500 mm au moins 500 mm d’une paroi. 0-30° Positionner les enceintes plus près des parois augmentera les basses, mais pourra causer des réverbérations et un manque précision et de détail. Les enceintes doivent être séparées de 2 à 4 m et placées en face de l’auditeur assis. Le fait de tourner les enceintes vers l’intérieur donnera plus de précision à l’image stéréo, mais peut réduire la largeur de la source sonore. 3010 et 3020 La position idéale des modèles 3010 et 3020 est sur des pieds Q Acoustics ou sur un mur. Si vous utilisez un pied, l’unité des aigus doit être placé au niveau des oreilles d’un auditeur assis. Les enceintes fixées au mur peuvent être montées légèrement plus haut et orientées vers le bas. Les enceintes sur pied doivent être traitées comme des enceintes au sol, mis à part le fait que l’enceinte peut être située légèrement plus près de la paroi arrière. Il est également possible de les poser sur des étagères. Une fixation murale optionnelle conçue spécifiquement pour les modèles Q Acoustics 3010, 3020 et 3090C est disponible chez votre vendeur. Des pieds pour les modèles 3010 et 3020 sont également disponibles. Soyez près à faire des essais pour trouver la configuration qui corresponde le mieux à vos goûts dans la pièce où sera situé le système sonore. Enceintes à effets 3090C Le modèle 3090C est conçu pour fonctionner près d’un téléviseur et doit être placé en position centrale par rapport à celui-ci. Il doit être placé juste audessus ou en dessous de l’écran. Si vous disposez d’un écran plasma ou LCD, fixez le 3090C sur le mur ou sur une autre surface adaptée, juste au-dessus ou en dessous de l’écran, en utilisant les fixations murales Q Acoustics. À défaut, étudier la possibilité de placer le téléviseur sur un coffret avec le 3090C posé sur une étagère sécurisée sous l’écran. Haut-parleurs d’ambiance Les laboratoires Dolby recommandent des haut-parleurs à effets 5.1. Les hauts-parleurs d’ambiance doivent être montés de chaque côté de l’auditeur, légèrement en retrait par rapport à a position d’écoute. Les haut-parleurs doivent être tournés vers l’intérieur, et montés soit sur les parois latérales de la pièce ou, si celle-ci est grande, sur de grands pieds et avec leur centre audessus du niveau des oreilles de l’auditeur assis. 17

La paire de bornes supérieures se connecte à une/des enceinte(s) des aigus (haute fréquence) et la paire inférieure à une/des enceinte(s) de graves (basse fréquence). Lors de l’achat, les connecteurs sont fixés avec des liaisons amovibles pour connecter les paires de bornes. Cela vous permet de connecter le haut-parleur de manière conventionnelle en utilisant une seule paire de câbles ou en mode bi-câblé avec deux paires. Les modèles 3010, 3020 et 3090C sont équipés de connecteurs standard à deux bornes.

Un câble de haut-parleur possède une bande ou une marque de 7mm repérage le long d’une de ses âmes. Par convention, celle-ci est connectée aux bornes positives. Les câbles reliant l’amplificateur aux haut-parleurs avant doivent idéalement être de la même longueur. Ne 30mm jamais joindre les câbles - utiliser des longueurs de câble complètes. Préparation des câbles Diviser le câble sur une longueur d’environ 40 mm. Dénuder le câble sur une longueur de 10 mm et tourner les extrémités pour rassembler tous les fils lâches. Couper les extrémités du câble en laissant 7 mm de câble dénudé. Connexion d’une borne Dévisser la borne en tournant dans le sens contra-horaire pour exposer l’orifice de montage à la base de la colonne de la borne. Insérer l’extrémité dénudée du câble dans cet orifice. Resserrer la borne à la main complètement. S’assurer qu’il n’y a pas de fils lâches qui pourraient toucher des bornes adjacentes. Dans l’Union européenne, l’utilisation de fiches de haut-parleurs de 4 mm est contraire à la réglementation en matière de sécurité. 18

(+), correspondante de l’amplificateur. Répéter cette procédure pour le canal GAUCHE. Dans le cas du modèle 3050, vous pouvez utiliser les bornes positives (+) ou négatives (-) qui vous conviennent. Se reporter à l’illustration ci-dessous. Bi-câblage Connexion standard : 3050

Lorsque vos enceintes sont connectées: allumer le système et diffuser de la musique à un volume modéré. Ajuster le placement du haut-parleur selon vos préférences.

HAUT PARLEUR DROIT Bi-câblage: 3050

Grilles de protection

Brosser doucement les grilles à l’aide d’une brosse souple. Enceintes. Il est préférable de ne pas toucher aux enceintes étant donné qu’elles s’endommagent facilement lorsqu’elles sont exposées.

Les haut-parleurs Q Acoustics sont garantis sans défauts concernant le matériel et la main d’œuvre comme suit : Haut-parleurs passifs: 5 ans à partir de la date d’achat Haut-parleurs actifs et caissons de graves: 2 ans à partir de la date d’achat Pendant la période de garantie, Q Acoustics, à sa discrétion, réparera ou remplacera tout produit avéré défectueux après inspection par la société ou son distributeur ou agent désigné. La mauvaise utilisation et l’usure normale ne sont pas couvertes par la garantie. Pendant la période de garantie, les produits défectueux doivent être renvoyé au vendeur. Q Acoustics n’applique pas de garantie internationale et s’il vous est impossible de renvoyer les produits au vendeur, veuillez contacter Q Acoustics pour obtenir des conseils sur la démarche à suivre. Les éléments qui ne peuvent pas être envoyés en réparation doivent être envoyé par colis payé, de préférence dans leur emballage d’origine et avec une preuve d’achat. Les dégâts subis par des biens en transit vers le centre de réparation ne sont pas couverts par la garantie. Le retour des produits couverts par la garantie sera par Q Acoustics ou ses distributeurs ou agents le cas échéant. La garantie ne modifie en aucune façon vos droits tels que garantis par la loi. Pour les informations concernant le service après-vente dans d’autres pays, contacter: info@qacoustics.co.uk Q ACOUSTICS Armour Home Electronics Ltd. Stortford Hall Industrial Park Bishops Stortford, Herts, Royaume-Uni
