De kleuren van de snoeren van dit toestel zijn gewijzigd.
Imprimé en Thaïlande

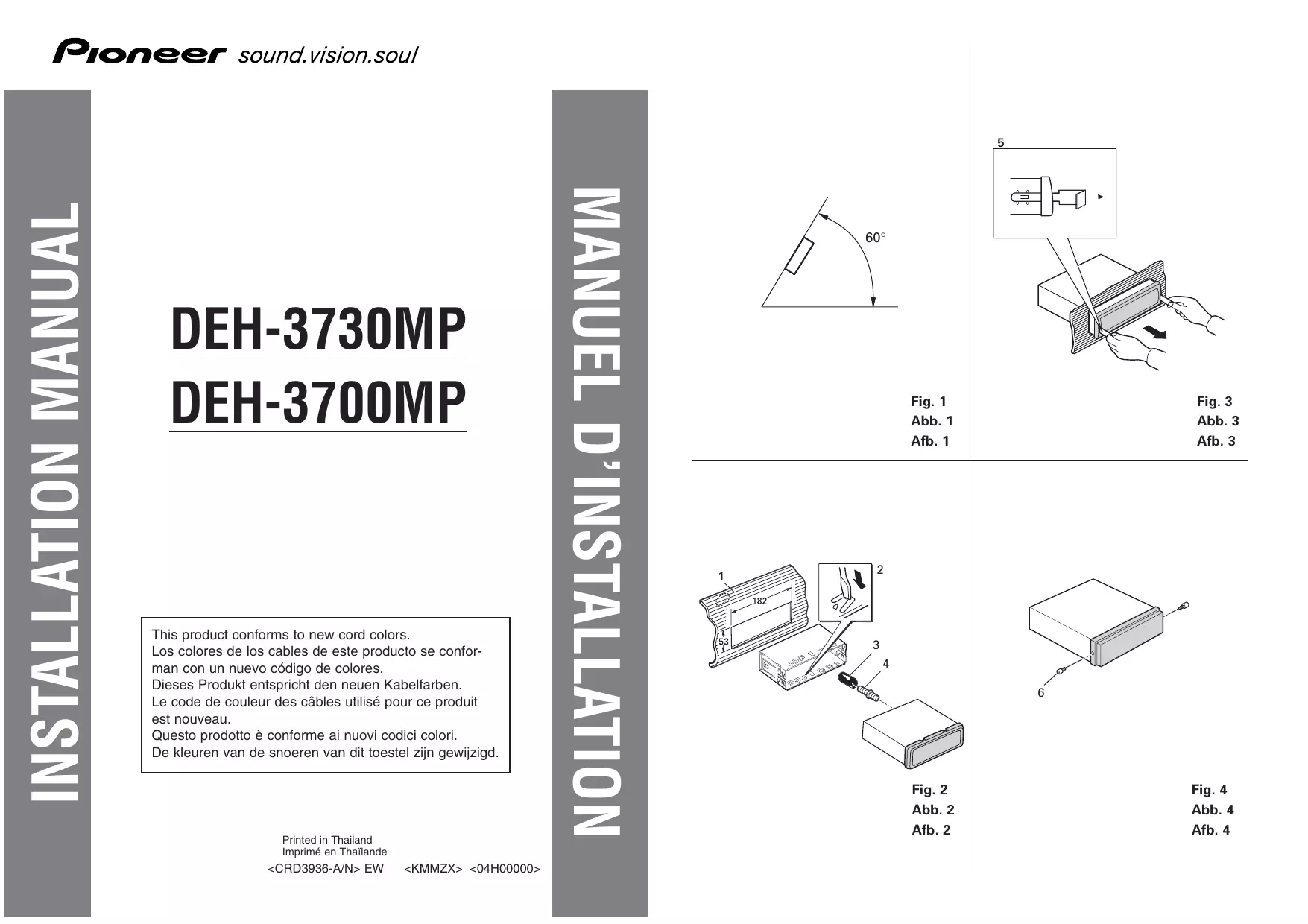

Le laser semiconducteur sera endommagé en cas de réchauffement excessif. Dans ce cas ne pas installer l’appareil dans un endroit présentant une température élevée, tel que sortie de chauffage. L’angle de l’installation, ne doit pas dépasser 60° par rapport à l’horizontale, faute de quoi l’unité ne fournira pas ses performances optimales. (Fig. 1)
1. Tableau de bord 2. Support Après avoir introduit le support dans le tableau de bord, sélectíonnez les languettes appropriées en fonction de l’épaisseur du matériau du tableau de bord et courbez-les. (Assurez le maintien aussi solidement que possible en utilisant les languettes inférieures et supérieures. Cela fait, courbez les languettes de 90 degrés.) 3. Bague en caoutchouc 4. Vis
Si vous n’utilisez pas la fonction de dépose et pose de la face avant, utilisez la vis de fixation fournie et fixez la face avant à l’appareil.
15. Connecting cords with RCA pin plugs Si cette unité est installée dans un véhicule dont le contacteur d’allumage n’a pas de position ACC (accessoire), le fil rouge de l’unité doit être connecté à une borne couplée aux opérations de marche/arrêt du contacteur d’allumage. Sinon, la batterie du véhicule peut se décharger lorsque le véhicule n’est pas utilisé pendant plusieurs heures.
Fixer les câbles au moyen de colliers ou de morceaux de ruban adhésif. Pour protéger le câblage, enrouler la bande adhésive autour des câbles à l’endroit où ceuxci sont placés contre les parties métalliques. Acheminer et fixer tout le câblage de telle sorte qu’il ne touche pas les pièces mobiles, comme le levier de changement de vitesse, le frein à main et les rails des sièges. Ne pas acheminer les câbles dans des endroits qui peuvent devenir chauds, comme près de la sortie de radiateur. Si l’isolation des câbles fond ou est se déchire, il existe un danger de court-circuit des câbles avec la carrosserie du véhicule. Ne pas faire passer le conducteur jaune dans le compartiment moteur par un trou pour le connecter avec la batterie. Cela pourrait endommager sa gaine d’isolation et provoquer un grave court-circuit. Ne pas court-circuiter les conducteurs. Dans le cas contraire, le circuit de protection risque de ne pas fonctionner. Ne jamais alimenter un autre appareil par un branchement sur le câble d’alimentation de celui-ci. Le courant qui circulerait dans ce conducteur pourrait dépasser la capacité du conducteur et entraîner une élévation anormale de température. Remplacez le fusible par un fusible ayant le calibre prescrit pour l’appareil. Un circuit BPTL unique étant employé, n’effectuez jamais le câblage de sorte que les fils de haut-parleurs soient directement mis à la masse ou que les fils de haut-parleurs ≠ gauche et droit soient communs. Les haut-parleurs connectés à cet appareil doivent être en mesure de supporter une puissance de 45 W, et doivent présenter une impédance comprise entre 4 et 8 Ohms. L’utilisation de haut-parleurs dont la puissance admissible ou l’impédance seraient différentes des valeurs indiquées ici, pourrait provoquer leur inflammation, avec émission de fumée, ou à tout le moins leur endommagement. Quand la source de ce produit est positionnée sur ON, un signal de commande est sorti par le fil bleu/blanc. Connectez-le à la télécommande d’ensemble de l’amplificateur de puissance extérieur ou à la borne de commande du relais d’antenne motorisée (max. 300 mA, 12 V CC). Si la voiture utilise une antenne de vitre, connectez-le à la prise d’alimentation de l’amplificateur d’antenne.
7. Capuchon (1*) Si vous n’utilisez pas ce connecteur, ne retirez pas le capuchon. 8. Jaune (3*) Secours (ou accessoire) 9. Jaune (2*) Vers une borne alimentée en permanence indépendamment de la clé de contact. Sur certains véhicules, le connecteur ISO peut comporter deux parties. En ce cas, veillez à relier ces deux parties.
Blanc : Avant gauche +
