MODE D'EMPLOI 32LN661H LG

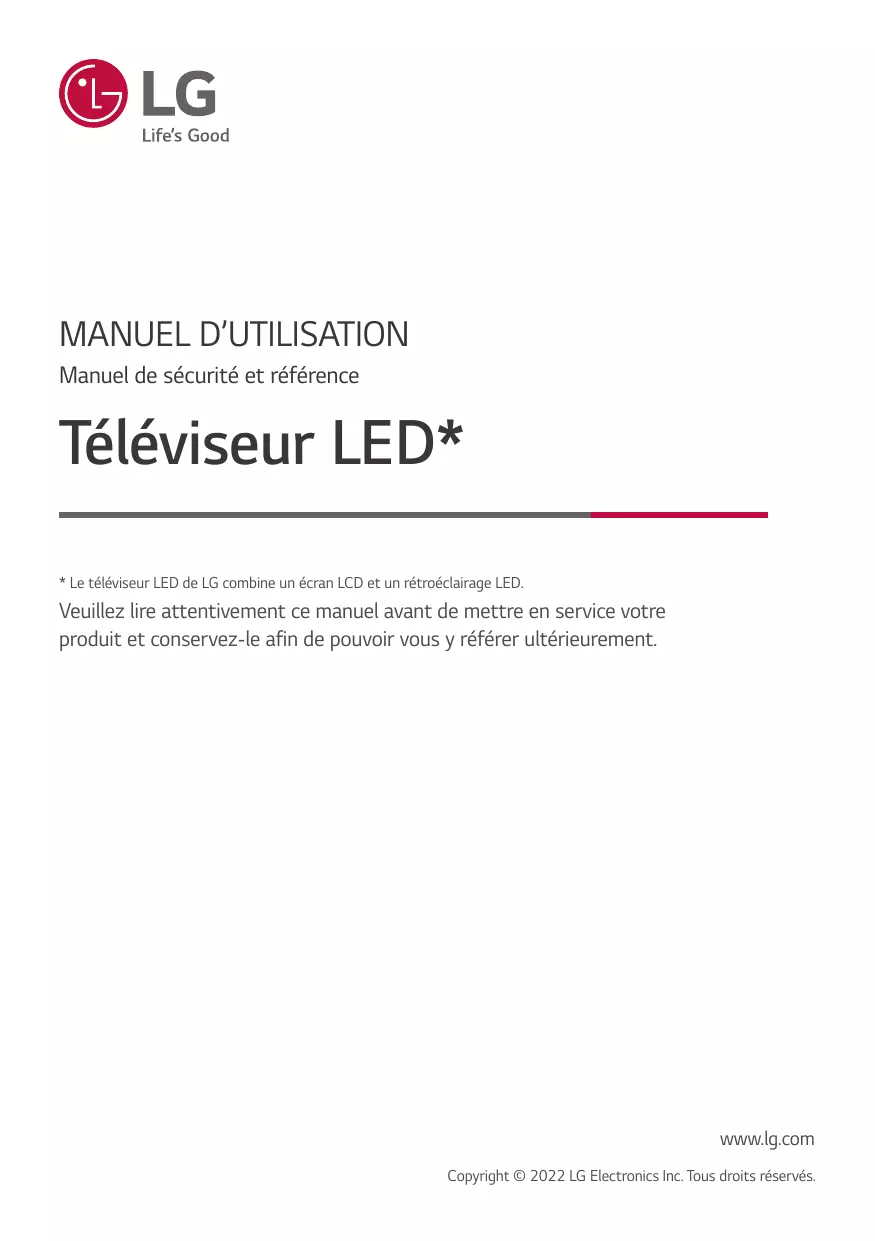

MANUEL D’UTILISATION Manuel de sécurité et référence

Téléviseur LED* * Le téléviseur LED de LG combine un écran LCD et un rétroéclairage LED.

Veuillez lire attentivement ce manuel avant de mettre en service votre produit et conservez-le afin de pouvoir vous y référer ultérieurement.

www.lg.com Copyright © 2022 LG Electronics Inc. Tous droits réservés.

FRANÇAIS Avertissement! Consignes de sécurité

Soulever et déplacer le TV Informations sur les logiciels libres

Installation sur un meuble

8 Fixation du téléviseur sur un bureau 8 Utilisation du système antivol Kensington 8 Fixation fiable du TV au mur

Montage mural Raccordements 11 11 11 11 12 13

Antenne/Câble Antenne satellite Module CI Autres connexions Haut-parleurs externes Réseau

Utilisation du bouton POWER 14 Fonctions de base 14 Réglage du menu

Ajustement de l’angle de la TV afin de trouver le meilleur angle de vue Utilisation de la télécommande Dépannage 2

Modes HDMI-TNT pris en charge Modes HDMI-PC pris en charge Formats de photos pris en charge Formats audio pris en charge Formats vidéo pris en charge

Configuration du périphérique de contrôle externe 24 24 25 25 25 26 27

Configuration RS-232C Type de connecteur : D-Sub 9 broches mâle Configurations RS-232C Paramètres de communication Définir l'ID Liste de référence des commandes Protocole de transmission/réception

Avertissement! Consignes de sécurité

MISE EN GARDE : AFIN DE RÉDUIRE LE RISQUE D'ÉLECTROCUTION, NE RETIREZ PAS LE CAPOT (OU L'ARRIÈRE). AUCUNE PIÈCE N'EST RÉPARABLE PAR L'UTILISATEUR LUI-MÊME. CONFIEZ L'ENTRETIEN DE CET APPAREIL À UN PERSONNEL QUALIFIÉ. Ce symbole est destiné à prévenir l'utilisateur de la présence d'une « tension dangereuse » non isolée dans le boitier du produit. Cette tension peut être d'amplitude suffisante pour constituer un risque d'électrocution. Ce symbole est destiné à prévenir l'utilisateur que des instructions importantes sur le fonctionnement et l’entretien (réparation) de l'appareil se trouvent dans la documentation. AVERTISSEMENT : AFIN DE RÉDUIRE LE RISQUE D'INCENDIE ET D'ÉLECTROCUTION, N'EXPOSEZ PAS LE PRODUIT À LA PLUIE OU À L'HUMIDITÉ. •• POUR PRÉVENIR TOUT RISQUE D’INCENDIE, VEUILLEZ MAINTENIR EN PERMANENCE LES BOUGIES OU AUTRES OBJETS IMFLAMMABLES ÉLOIGNÉS DE CE PRODUIT. •• N’installez pas le TV et la télécommande dans les environnements suivants : -- Évitez d’exposer l’appareil à la lumière directe du soleil. -- Une zone fortement humide comme une salle de bain. -- À proximité d’une source de chaleur comme une cuisinière et tout autre appareil produisant de la chaleur. -- À proximité d’un plan de travail de cuisine ou d’un humidificateur où elles pourraient facilement être exposées à la vapeur ou à l’huile. -- Une zone exposée à la pluie et au vent. -- Ne pas exposer l'appareil aux gouttes ou aux éclaboussures et ne placez pas d'objets contenant du liquide (tel qu'un vase, une tasse, etc.) sur ou au-dessus de ce produit (par exemple, sur un étagère au-dessus de l'unité). -- N'installez pas le téléviseur à proximité d'objets inflammables, comme de l'essence ou des bougies. N'exposez pas directement le téléviseur à la climatisation. -- N'installez pas l'appareil dans un endroit excessivement poussiéreux. Le non-respect de cette consigne peut provoquer un incendie, un choc électrique, une combustion/explosion, un dysfonctionnement ou une déformation du produit.

FRANÇAIS MISE EN GARDE RISQUE D'ÉLECTROCUTION. NE PAS OUVRIR.

•• Ventilation -- Installez le téléviseur dans un endroit bien aéré. Évitez les espaces fermés, tels qu'un meuble de bibliothèque. -- N’installez pas le produit sur un tapis ou un coussin. -- Évitez de bloquer ou de couvrir le produit avec un tissu ou autre matériau lorsque l'unité est branchée. •• Évitez de toucher les ouvertures de ventilation. Lors de l'utilisation prolongée du téléviseur, les ouvertures de ventilation peuvent surchauffer. •• Protégez le câble d’alimentation contre les mauvais traitements physiques ou mécaniques, tels que la torsion, la pliure, le pincement, et évitez qu’il ne puisse être pris dans une porte ou que l’on puisse marcher dessus. Vérifiez soigneusement les fiches, les prises murales et les points de sortie du cordon de l'appareil. •• Ne déplacez pas le téléviseur tant que le cordon d'alimentation est branché. •• N'utilisez pas de cordon d'alimentation endommagé ou déformé. •• Veillez à tenir le cordon d'alimentation par la fiche pour le débrancher. Ne tirez pas sur le cordon d'alimentation pour débrancher le téléviseur. •• Ne branchez pas trop d'appareils à la même prise secteur pour éviter les risques d'incendie ou de choc électrique. •• Déconnexion de l'appareil de l'alimentation principale -- La fiche d'alimentation est l'élément de déconnexion. En cas d'urgence, la fiche d'alimentation doit rester facilement accessible. •• Ne laissez pas les enfants grimper sur le téléviseur ou s'y agripper. Dans le cas contraire, le téléviseur risque de tomber, ce qui peut entraîner des blessures graves. •• Mise à la terre de l'antenne extérieure (peut varier selon le pays): -- Si une antenne extérieure est installée, respectez les précautions suivantes. Un système d'antenne extérieure ne doit pas être installé à proximité de lignes électriques aériennes ou autres lumières ou circuits électriques. Il ne doit pas entrer en contact avec des lignes ou circuits électriques au risque d'entraîner un décès ou des blessures graves.

•• Mise à la terre (ne s'applique pas aux appareils ne nécessitant pas de mise à la terre) -- Un téléviseur muni d'une fiche électrique secteur mise à la terre avec trois broches doit être branché sur une prise secteur mise à la terre avec trois broches. Veillez à brancher le câble de mise à la terre pour éviter les chocs électriques. •• Ne touchez jamais cet appareil ou cette antenne pendant un orage. Vous pourriez vous électrocuter. •• Assurez-vous que le cordon d'alimentation est bien branché au téléviseur et à la prise murale. Si ce n'est pas le cas, la fiche d'alimentation et la prise risquent d'être endommagées. Dans des situations extrêmes, un incendie peut se déclarer. •• N'insérez pas d'objets métalliques ou inflammables dans le produit. Si un corps étranger tombe dans le produit, débranchez le cordon d'alimentation et contactez le service client. •• Ne touchez pas le bout du cordon d'alimentation lorsqu'il est branché. Vous risqueriez de subir un choc électrique. •• Si vous êtes confronté à l'une des situations suivantes, débranchez immédiatement le produit et contactez votre service client local. -- Le produit a été endommagé. -- Si de l'eau ou une autre substance pénètre dans le produit (adaptateur secteur, cordon d'alimentation ou téléviseur). -- Si vous sentez de la fumée ou toute autre odeur émanant du téléviseur. -- Pendant les orages ou lorsque l'appareil n'est pas utilisé pendant un long moment. Même si vous éteignez le téléviseur à l'aide de la télécommande ou du bouton Marche/Arrêt du téléviseur, le téléviseur doit rester connecté à l'alimentation secteur tant qu'il n'est pas débranché. •• N'utilisez pas d'appareil électrique à haute tension à proximité du téléviseur (par exemple, un tue-mouches électrique). Cela pourrait endommager le produit. •• N'essayez pas de modifier ce produit sans une autorisation écrite de LG Electronics. Un incendie accidentel ou un choc électrique peuvent se produire. Contactez votre service client local pour tout service ou réparation. Des modifications non autorisées peuvent annuler le droit de l'utilisateur à utiliser ce produit. •• Utilisez uniquement des pièces/accessoires approuvés par LG Electronics. Le non-respect de cette consigne peut provoquer un incendie, un choc électrique, un dysfonctionnement ou des dommages au produit. •• Ne démontez pas l’adaptateur secteur ou le câble d’alimentation. Le non-respect de cette consigne peut provoquer un incendie ou une électrocution. •• Manipulez l'adaptateur avec précaution pour éviter de le faire tomber ou de l'abîmer. Un impact pourrait endommager l'adaptateur. •• Pour réduire les risques d'incendie ou de choc électrique, ne touchez pas le téléviseur avec les mains mouillées. Si le cordon d'alimentation est mouillé ou couvert de poussière, séchez intégralement la prise d'alimentation ou essuyez la poussière. 4

•• Batteries -- Rangez les accessoires (batterie, etc.) dans un endroit sûr hors de portée des enfants. -- Ne court-circuitez pas les batteries, ne les démontez pas et ne les laissez pas surchauffer. Ne jetez pas les batteries dans un feu. N’exposez pas les piles à une température excessive. •• Déplacement -- Lorsque vous déplacez le produit, assurez-vous qu'il est éteint, débranché et que tous les câbles ont été retirés. Il faut 2 personnes ou plus pour porter un téléviseur de grande taille. Ne vous appuyez pas sur le panneau avant du téléviseur et n'appliquez aucune pression dessus. Vous risqueriez d'endommager le produit ou de vous exposer à un risque d'incendie ou de blessure. •• Ne laissez pas le matériau d'emballage anti-humidité ou l'emballage en vinyle à la portée des enfants. •• Évitez tout impact ou chute d'objets sur l'appareil, et ne laissez rien tomber sur l'écran. •• N’appuyez pas fortement sur le panneau avec la main ou un objet pointu tel qu'un clou, un crayon ou un stylo. Ne rayez pas le panneau. Cela risquerait d'endommager l'écran. •• Nettoyage -- Lorsque vous nettoyez le produit, débranchez le cordon d'alimentation et essuyez délicatement la surface avec un chiffon doux et sec. Ne pulvérisez pas d'eau ou autre liquide directement sur le téléviseur. N’utilisez jamais de produit pour vitre, de désodorisant, d’insecticide, de lubrifiant, de cire pour voiture ou industrielle, d’abrasif, de diluant, de benzène, d’alcool, etc., car ces produits risqueraient d’endommager le produit et / ou son écran. Le non-respect de cette consigne peut provoquer un choc électrique ou endommager le produit.

•• Si le téléviseur est mis sous tension pour la première fois depuis son expédition depuis l’usine, l’initialisation peut prendre quelques minutes. •• L’image présentée peut être différente de votre téléviseur. •• L’affichage à l’écran de votre TV peut différer légèrement de celui qui est présenté dans ce manuel. •• Les menus et options disponibles peuvent être différents selon la source d’entrée ou le modèle de produit utilisé. •• De nouvelles fonctionnalités pourront être ajoutées ultérieurement à ce téléviseur. •• Le téléviseur doit être raccordé à une prise électrique facile d'accès située à proximité. Le bouton marche/arrêt n'est pas présent sur tous les modèles de produit. Pour éteindre ces appareils, il est nécessaire de débrancher le cordon d'alimentation. •• Les éléments fournis avec votre produit diffèrent en fonction du modèle choisi. •• Les caractéristiques des produits ou le contenu de ce manuel peuvent être modifiés sans préavis en cas de mise à jour des fonctions. •• Pour une connexion optimale, les câbles HDMI et les périphériques USB doivent comporter des connecteurs d’une épaisseur inférieure à 10 mm et d’une largeur inférieure à 18 mm. Utilisez une rallonge prenant en charge USB si le câble USB ou la clé USB ne s’adapte pas au port USB du TV.

Des articles vendus séparément peuvent faire l’objet de remplacements ou de modifications sans préavis dans le but d’améliorer la qualité du produit. Contactez votre revendeur pour vous procurer ces articles. Ces périphériques fonctionnent uniquement avec certains modèles.

B B A A Le nom ou le design du modèle peut changer en cas de mise à niveau des fonctions du produit, des conditions de diffusion ou des politiques de confidentialité du fabricant.

Horloge LED (Selon le modèle) LEC-005

Magic Remote (Selon le modèle) AN-MR18HA Vérifiez si votre modèle de téléviseur prend en charge la fonction Bluetooth dans les spécifications du module sans fil afin de vous assurer qu’il est compatible avec la télécommande Magic Remote.

* A< = 10 mm * B< = 18 mm

•• Utilisez un câble certifié sur lequel est apposé le logo HDMI. •• Si vous utilisez un câble non certifié HDMI, l’écran peut ne pas s’afficher ou une erreur de connexion peut survenir. •• Types de câbles HDMI recommandés -- Câble HDMI®/™ ultra haut débit (max. 3 m)

FRANÇAIS Préparation

Support de fixation murale

FRANÇAIS Veillez à utiliser des vis et un support mural conformes aux normes VESA. Les dimensions standard des kits de support mural sont indiquées dans le tableau suivant.

A B Modèle VESA (A x B) (mm) Vis standard Nombre de vis Support mural Modèle VESA (A x B) (mm) Vis standard Nombre de vis Support mural Modèle VESA (A x B) (mm) Vis standard Nombre de vis Support mural

24LN66* 75 x 75 M4 x L10 4 LSW140B 28LN66* 100 x 100 M4 x L10 4 LSW149 32LN66* 200 x 200 M6 4 LSW240B MSW240

Soulever et déplacer le TV Lisez les consignes suivantes afin d’éviter de rayer ou d’endommager le TV en le déplaçant, en le soulevant ou en le transportant, quels que soient le type et les dimensions de l’appareil. •• Nous vous recommandons de déplacer le TV dans sa boîte ou son emballage d’origine. •• Avant de déplacer ou de soulever le TV, déconnectez le câble d’alimentation et tous les câbles. •• Lorsque vous soulevez le TV, orientez l’écran à l’opposé de vous pour éviter de l’endommager.

•• Maintenez fermement le TV par le haut et le bas du cadre. Veillez à ne pas le tenir par la partie transparente, le haut-parleur ou la zone de la grille du haut-parleur.

•• Si votre téléviseur est volumineux, faites-vous aider par au moins une autre personne. •• Lorsque vous transportez le TV, tenez-le comme indiqué sur l’illustration suivante.

•• Évitez toujours de toucher l’écran, car vous risqueriez de l’endommager. •• Ne déplacez pas le téléviseur en le tenant par le clip de gestion des câbles car ce dernier peut se briser et ainsi occasionner des blessures ainsi que des dommages au téléviseur. •• Pour fixer le support au téléviseur, placez l’écran face vers le bas sur une table ou sur une surface plane munie d’une protection pour éviter de le rayer. (Selon le modèle)

Installation sur un meuble (Selon le modèle) 1 Soulevez et positionnez le TV à la verticale sur un meuble. • Laissez au moins 10 cm entre le mur et le téléviseur pour assurer une bonne ventilation.

•• Lorsque vous transportez le TV, ne l’exposez pas à des secousses ou à des vibrations excessives. •• Lorsque vous transportez le TV, maintenez-le à la verticale, sans le coucher sur le côté ni l’incliner vers la gauche ou la droite. •• N’exercez pas une pression excessive qui pourrait plier le châssis car cela pourrait endommager l’écran. •• Lorsque vous manipulez le téléviseur, assurez-vous de ne pas endommager les boutons.

(Selon le modèle) 2 Branchez le cordon d’alimentation sur une prise murale. •• Veillez à ne pas appliquer de substances étrangères (huiles, lubrifiants, etc.) sur les vis lors de l’assemblage du produit. (Vous pourriez endommager le produit.) •• Si vous installez le TV sur un support, veillez à empêcher le produit de se renverser. Dans le cas contraire, le produit risque de tomber, ce qui peut entraîner des blessures. •• Afin d’optimiser la sécurité et la durée de vie du produit, n’utilisez pas d’éléments non agréés. •• La garantie ne couvre pas les dommages ou les blessures dus à l’utilisation d’éléments non agréés. •• Assurez-vous que les vis sont placées et serrées correctement. (Si les vis ne sont pas correctement serrées, le téléviseur pourrait s’incliner après son installation.) Ne serrez pas les vis en forçant excessivement, sous peine de les abîmer et de finir par les desserrer.

Fixation du téléviseur sur un bureau (Selon le modèle)

FRANÇAIS Nous vous recommandons de fixer le poste à un bureau de manière qu’il ne puisse pas être tiré vers l’avant / l’arrière, risquant de blesser quelqu’un ou de s’endommager.

Type A Utilisation du système antivol Kensington (Selon le modèle) Le connecteur du système de sécurité Kensington est situé à l’arrière du téléviseur. Pour plus d’informations sur l’installation ou l’utilisation de ce système de sécurité, consultez le manuel fourni avec ce dernier ou rendez-vous sur http://www.kensington.com. Reliez le câble du système de sécurité Kensington entre le téléviseur et un meuble.

4 vis (Non fournis avec le téléviseur) (Selon le modèle)

Fixation fiable du TV au mur Bureau •• Vis : M5 x L (*L : Profondeur de la table + 8~10 mm) ex) Profondeur de la Table : 15 mm, vis : M5 x L25 Type B

2 Vis pour la fixation du support, 2 Rondelles pour la fixation du support, 2 Ecrous pour la fixation du support (Fournis avec le téléviseur) Support

1 Insérez et serrez les boulons à œil, ou les fixations et les boulons à l’arrière du TV. • Si des boulons sont insérés dans les trous des boulons à œil, dévissez d’abord ces boulons. 2 Montez les fixations murales avec les boulons sur le mur. Ajustez le support mural et les boulons à œil à l’arrière du TV. 3 Attachez les boulons à œil et les fixations murales avec un cordon solide. Le cordon doit rester en position horizontale par rapport à la surface plane. •• Utilisez une fixation ou un meuble d’une largeur et d’une résistance suffisante pour soutenir en toute sécurité le TV. •• Les fixations, les boulons et les cordons ne sont pas fournis. Pour en savoir plus sur les accessoires en option, contactez votre revendeur.

FRANÇAIS Prenez les précautions nécessaires pour monter la fixation murale (en option) à l’arrière du TV et installez-le sur un mur solide perpendiculaire au sol. Contactez un personnel qualifié pour fixer le TV sur d’autres matériaux de construction. Pour l’installation murale, LG recommande l’intervention de professionnels qualifiés. Nous vous recommandons d’utiliser la fixation murale LG. Le support de montage mural LG est facile à déplacer même lorsque les câbles sont branchés. Si vous n’utilisez pas la fixation murale LG, veuillez utiliser une fixation murale permettant une fixation solide de l’appareil au mur et offrant suffisamment d’espace pour permettre la connexion de périphériques externes. Il est conseillé de brancher tous les câbles avant d’installer les fixations murales fixes.

(Selon le modèle) •• N'utilisez aucun objet pointu lorsque vous détachez le cache-câble. Cela risquerait d'endommager le câble ou le boîtier. Cela pourrait également entraîner des blessures. (Selon le modèle)

•• Procédez à l’inverse du processus de fixation pour retirer le support avant d’installer le TV sur un support mural. (Selon le modèle) •• Pour plus d'informations sur les vis et les supports de montage mural, référez-vous à la section sur les achats séparés. •• Si vous essayez de monter le produit sur un mur, fixez une interface de montage VESA standard (pièces en option) à l’arrière du produit. Lorsque vous installez le téléviseur à l'aide d'une fixation murale (pièces en option), fixez-le solidement pour éviter qu’il ne tombe. •• Lorsque vous fixez un téléviseur au mur, veillez à ne pas utiliser les câbles d'alimentation ou de signal qui pendent à l'arrière pour l'accrocher. •• N’installez pas le produit sur un mur où il est susceptible d’être exposé à de l’huile ou à de la vapeur d’huile. Cela pourrait endommager le produit et provoquer sa chute.

•• Lors de l'installation de la fixation murale, couvrez les orifices de la fixation avec du ruban adhésif afin d’éviter que de la poussière ou des insectes y pénètrent. (Selon le modèle)

•• La longueur de la vis de la surface externe du cache arrière doit être inférieure à 8 mm. (24/28LN66* uniquement)

FRANÇAIS Plaque de fixation murale Cache arrière

Connectez votre téléviseur à des périphériques externes. Pour une qualité d’image et de son optimale, connectez le périphérique externe et le téléviseur à l’aide du câble HDMI. Certains câbles ne sont pas fournis.

HDMI Antenne/Câble Connectez le TV à une prise d’antenne murale avec un câble RF (75 Ω). •• Utilisez un séparateur de signaux pour utiliser plus de deux téléviseurs. •• Si la qualité d’image est mauvaise, installez correctement un amplificateur de signaux pour l’améliorer. •• Si vous utilisez une antenne et que la qualité d’image est mauvaise, essayez de réaligner l’antenne dans la bonne direction. •• Le câble et le convertisseur d’antenne ne sont pas fournis. •• Si l’emplacement ne prend pas en charge la diffusion ULTRA HD, ce téléviseur ne peut pas recevoir de diffusion ULTRA HD directement. (Selon le modèle)

Antenne satellite Connectez le TV à une parabole satellite ou à une prise satellite à l’aide d’un câble satellite RF (75 Ω). (Selon le modèle)

•• Formats audio HDMI pris en charge : (Selon le modèle) Dolby Digital / Dolby Digital Plus (32 kHz / 44,1 kHz / 48 kHz), PCM (32 kHz / 44,1 kHz / 48 kHz / 96 kHz / 192 kHz)

USB Certains concentrateurs USB peuvent ne pas fonctionner. Si un appareil USB branché sur un port USB n'est pas détecté, connectez-le directement au téléviseur. •• Utilisez le port USB 1 pour connecter une webcam. Le port USB 2 peut ne pas prendre en charge certaines webcams. (Selon le modèle) •• Il est recommandé d'utiliser un concentrateur USB ou un disque dur USB branché sur une source d'alimentation. (Si l'alimentation externe n'est pas suffisante, le périphérique de stockage USB risque de ne pas être détecté correctement.) •• Il est recommandé d'utiliser un disque dur USB externe d'une tension nominale de 5 V maximum et d'un courant de 500 mA maximum.

Module CI Affichez les services cryptés (payants) en mode TV numérique. (Selon le modèle) •• Vérifiez que le module CI est inséré dans le bon sens dans la fente de la carte . Si le module est mal inséré, le téléviseur pourrait subir des dommages ainsi que la fente de la carte . •• Si le téléviseur n’affiche aucune vidéo et n’émet aucun son lorsque l’entrée CI+ CAM est connectée, contactez votre opérateur de service terrestre/satellite/câble.

FRANÇAIS Connectez plusieurs périphériques externes au TV et changez de source d’entrée pour sélectionner un périphérique externe. Pour en savoir plus sur le raccordement d’un périphérique externe, reportez-vous au manuel fourni avec ce dernier.

FRANÇAIS Périphériques externes

Haut-parleurs externes

Les périphériques externes disponibles sont les suivants : Lecteur Bluray, récepteurs HD, lecteurs DVD, VCR, systèmes audio, périphériques de stockage USB, PC, consoles de jeu et autres périphériques externes.

•• Le raccordement du périphérique externe peut différer selon le modèle. •• Connectez des périphériques externes au TV sans tenir compte de l’ordre des ports du TV. •• Veuillez consulter le manuel d'équipement externe contenant les instructions d’utilisation. •• Si vous connectez une console de jeu au TV, utilisez le câble fourni avec la console de jeu. •• En mode PC, un bruit peut être associé à la résolution, au balayage vertical, au contraste ou à la luminosité. En présence de bruit, changez la résolution de la sortie PC, changez le niveau du taux de rafraîchissement ou réglez la luminosité et le contraste dans le menu [Image] jusqu'à ce que l'image soit nette. •• En mode PC, certains réglages de la résolution peuvent ne pas fonctionner correctement en fonction de la carte graphique utilisée. •• Lors de la lecture de contenu ULTRA HD sur votre PC, il se peut, selon les performances de votre PC, que la lecture de contenus vidéo ou audio soit altérée. (Selon le modèle) •• Si vous vous connectez via un réseau LAN câblé, il est recommandé d'utiliser un câble CAT 7. (Uniquement lorsque le port est fourni.)

EXTERNAL SPEAKER OUT ou STEREO (8 )

AUDIO LINE OUT VOLUME CONTROL Port de contrôle pour sortie haut-parleur

: Selon le modèle •• À utiliser uniquement avec le jack stéréo 3,5 mm 3 pôles. •• Ne branchez pas votre casque ou vos écouteurs audio au port de connexion d’une enceinte externe.

Bouton de commande du volume

•• Caracteristiques du câble.

/ HAUT / BAS Ce téléviseur peut être un serveur Pro:Centric via le port . Une fois la connexion physique établie, vous devez configurer le téléviseur pour les communications en réseau. Connectez le port Pro:Centric au port

du modem ou du routeur depuis le serveur du téléviseur.

La CPU détecte une transition de 3,3 V jusqu’au niveau pour le contrôle du volume.

Serveur Pro:Centric C onnectez le port Pro:Centric au port

du modem ou du routeur depuis le serveur du téléviseur.

C onnectez le port le modèle)

du téléviseur. (Selon

•• Ne branchez pas de câble de téléphone modulaire au port . •• Sachant qu’il existe différentes méthodes de connexion, respectez les indications de votre opérateur de télécommunications ou de votre fournisseur d’accès Internet. 13

FRANÇAIS Connexion au réseau câblé Les broches haut/bas sont connectées à l'UC avec la résistance de tirage.

Utilisation du bouton

POWER FRANÇAIS Vous pouvez utiliser facilement les fonctions du TV à l'aide du bouton POWER.

Ajustement de l’angle de la TV afin de trouver le meilleur angle de vue (Selon le modèle) Faites pivoter la TV de 20 degrés vers la gauche ou la droite ou réglez l’angle d’inclinaison pour obtenir le meilleur confort visuel.

Fonctions de base Bouton marche (Appuyer) Bouton arrêt1) (Maintenir enfoncé) Contrôle du menu (Appuyer2)) Sélection du menu (Maintenir enfoncé3)) 1) Toutes les applications en cours d’exécution fermeront. 2) Appuyez brièvement sur le bouton lorsque le téléviseur est allumé pour naviguer dans le menu. 3) Vous pouvez utiliser la fonction lorsque vous accédez au contrôle du menu.

Réglage du menu (Selon le modèle) Lorsque le téléviseur est allumé, appuyez une fois sur le bouton . Utilisez le bouton pour régler les options du menu. Permet d’éteindre le téléviseur. Permet de changer la source d’entrée. Permet de faire défiler les chaînes mémorisées. Permet de régler le niveau du volume.

•• Faites attention à vos doigts lorsque vous ajustez l’angle du produit. -- Vous pourriez vous blesser en cas d’écrasement des mains ou des doigts. Si le produit est trop incliné, il peut tomber, provoquant des dommages ou des blessures.

Utilisation de la télécommande

Pour changer les piles, ouvrez le couvercle et remplacez-les (modèle : 1,5 V AAA). Faites correspondre les pôles et avec les signes sur l’étiquette placée à l’intérieur de la télécommande, puis refermez le couvercle. Veillez à orienter la télécommande vers le capteur situé sur la TV.

(Certains boutons et services peuvent ne pas être disponibles, selon les modèles ou régions.)

** P our utiliser la touche, maintenez-la enfoncée pendant plus de 5 secondes. (Sans se placer en face du téléviseur) (BOUTON MARCHE/ARRÊT) Permet d’éteindre ou d’allumer le TV. Permet de programmer l'heure de mise hors tension du téléviseur. Permet de régler la luminosité de l'écran pour réduire la consommation électrique. Cette fonction n'est pas prise en charge. Permet de changer la source d’entrée. Sélectionne le programme Radio, TV et TNT. Touches numérotées Permettent de saisir des chiffres. Touches alphabétiques Permettent de saisir des lettres. Permet d’accéder à la liste des programmes enregistrés. (ESPACE) Ouvre un espace vide sur le clavier de l’écran. Revient au programme précédemment visionné. Permet de régler le niveau du volume. Permet d’accéder au menu Accueil. * Affiche l’historique précédent. Affiche l’historique précédent. Permet de couper tous les sons. * Permet d’accéder au menu [Accessibilité]. ** Permet de régler la fonction . Permet de faire défiler les chaînes mémorisées. Passe à l’écran précédent ou suivant. Présente le guide des programmes. Affiche et supprime le menu interactif de l’hôtel. Affiche les informations liées au programme actuel et à l’écran. Touches de navigation (haut/bas/gauche/droite) Permettent de parcourir les menus ou options. Permet de sélectionner les menus ou options et de confirmer votre entrée. Permet d’accéder au menu principal. (RETOUR) Permet de revenir à l'étape précédente. Efface les informations affichées à l’écran et revient à l’affichage TV. Ces touches permettent d’accéder à des fonctions spéciales dans certains menus. Touches télétexte ( ) Ces touches sont utilisées pour le télétexte. Rappelle le sous-titrage de votre choix en mode numérique. Touches de commande ( ) Permettent de contrôler les contenus multimédias. Cette fonction n'est pas prise en charge. Sélectionne la source menu TV de la plate-forme multimédia. Permet d'activer la fonction audiodescription. 15 Réglages de l’alarme.

FRANÇAIS Les descriptions contenues dans ce manuel font référence aux touches de la télécommande. Veuillez lire attentivement ce manuel et utiliser correctement le TV.

* P our utiliser la touche, maintenez-la enfoncée pendant plus de 3 secondes.

•• N’utilisez pas simultanément de nouvelles piles et des piles usagées. Ceci pourrait provoquer la surchauffe des piles et une fuite de liquide. •• Si les polarités des piles ne sont pas respectées, cela peut provoquer une fuite ou un éclatement qui pourrait à son tour causer un incendie, des blessures ou une pollution de l'atmosphère. •• Cet appareil utilise des piles. Selon les règlementations locales, vous devrez peut-être éliminer ces piles de manière appropriée pour des raisons environnementales. Veuillez contacter les autorités locales pour obtenir des informations concernant l'élimination ou le recyclage des déchets. •• Les batteries internes et externes du produit ne doivent pas être exposées à une chaleur excessive, telle que la lumière directe du soleil, le feu ou autre.

Dépannage La version logicielle peut être mise à jour afin d’optimiser les performances. Le client doit s’assurer de la compatibilité de son équipement avec le logiciel LGE. Si besoin, contactez LGE et chargez une version logicielle révisée selon les instructions fournies par LGE. Impossible de contrôler le TV avec la télécommande. •• Vérifiez le capteur de la télécommande sur le TV et essayez de nouveau. •• Vérifiez qu'il n'y ait aucun obstacle entre le TV et la télécommande. •• Vérifiez si les piles fonctionnent et si elles sont correctement installées ( sur , sur ). Aucune image n’est affichée et aucun son n’est émis. •• Vérifiez si l’appareil est allumé. •• Vérifiez si le cordon d’alimentation est raccordé à la prise murale. •• Vérifiez la prise en branchant d’autres appareils. Le TV s’éteint de manière soudaine. •• Vérifiez les paramètres de contrôle de l’alimentation. Il peut y avoir une coupure de courant. •• Vérifiez si la fonction d'arrêt automatique est activée dans les paramètres de temps concernés. •• Si aucun signal n'est émis quand le TV est allumé, le TV s'éteint automatiquement après 15 minutes d'inactivité. Lorsque vous vous connectez au PC (HDMI), aucun signal n'est détecté. •• Allumez/éteignez le téléviseur à l’aide de la télécommande. •• Reconnectez le câble HDMI. •• Redémarrez le PC une fois le téléviseur allumé.

Paramètres (Les éléments pouvant être configurés varient selon les modèles.) •• [Standard] : L'image s'affiche avec un niveau de contraste, de luminosité et de netteté naturel. •• [Basique] : L'image s'affiche selon le réglage de base du fabricant qui est optimisé pour un visionnement normal. •• Le mode [APS] (Auto Power Save) réduit la consommation d'énergie en contrôlant le niveau d'éclairage. -- La fonction d'économie d'énergie comme [Économie d'énergie] [Fonction Économie d'énergie] est basculée sur [Auto], et la consommation d'énergie est bien inférieure au mode [Vif]. -- Le capteur de lumière ambiante ajuste automatiquement la fonction [Luminosité de l'écran] selon les conditions d'éclairage ambiant. -- Dans des conditions de visionnement sombres, le téléviseur s'assombrit progressivement en fonction de la luminosité de la pièce. Un écran moins lumineux permet de réduire la consommation d'énergie.

Sons générés •• Bruit de craquement : Un bruit de craquement, lorsque vous regardez ou éteignez le TV, est généré par une contraction thermique plastique liée à la température et à l’humidité. Ce bruit est usuel sur les produits nécessitant une déformation thermique. •• Bourdonnement du circuit électrique/de l’écran : Bruit faible généré par un circuit de commutation haute vitesse qui permet le fonctionnement du produit en fournissant la majeure partie de l’alimentation. Varie en fonction du produit. Ce son généré n’affecte ni les performances ni la fiabilité du produit. •• Lorsque vous nettoyez le produit, veillez à ce que le liquide utilisé ou que des corps étrangers ne pénètrent pas dans l’espace vide entre la partie supérieure, gauche ou droite de l’écran et le cadre. (Selon le modèle)

•• Essorez le chiffon pour en retirer tout excès d’eau ou de nettoyant. •• Ne pulvérisez pas d’eau ou de nettoyant directement sur l’écran du téléviseur. •• Pulvérisez une faible quantité d’eau ou de nettoyant sur un chiffon sec pour essuyer l’écran.

•• Si le produit est froid au toucher, il se peut qu'un léger "scintillement" se produise lors de sa mise en marche. Ce phénomène est normal et le produit n’est pas en cause. •• Cet écran est un produit techniquement avancé qui contient plusieurs millions de pixels. Il est possible que de minuscules points noirs et/ ou des points lumineux (rouge, bleu ou vert) de la taille de 1 ppm s’affiche à l’écran. Cela n’indique pas un dysfonctionnement et n’affecte pas les performances et la fiabilité du produit. Ce phénomène survient également sur les produits tiers ; aucun échange ou remboursement n’est possible. •• Suivant votre position de visionnage (gauche/droite/haut/bas), la luminosité et la couleur de l’écran peuvent varier. Ce phénomène résulte des caractéristiques de l’écran. Il n’a aucun rapport avec les performances du produit et n’indique pas un dysfonctionnement. •• L’affichage d’une image fixe pendant une période prolongée peut provoquer une rémanence de l’image. Évitez d’afficher une image fixe à l’écran pendant une période prolongée.

Spécifications (Selon le pays)

FRANÇAIS Spécifications de diffusion Télévision numérique

Couverture des canaux (Band)

Nombre maximal de chaînes pouvant être mémorisées

Impédance d’antenne externe

Taille du module CI (L x H x P)

1) Uniquement sur les modèles prenant en charge DVB-T2/C/S2.

FRANÇAIS Plage de fréquence

Bluetooth Plage de fréquence

Puissance en sortie (max.)

Les canaux de bande pouvant varier selon le pays, l’utilisateur ne peut pas modifier ni régler la fréquence de fonctionnement. Ce produit est configuré conformément au tableau de fréquences régionales. Pour plus de sécurité, ce périphérique doit être installé et utilisé à une distance minimale de 20 cm de votre corps.

Conditions d’utilisation Température de fonctionnement

0 °C à 40 °C Humidité de fonctionnement

Température de stockage

-20 °C à 60 °C Humidité de stockage

Modes HDMI-TNT pris en charge Résolution FRANÇAIS

Fréquence Horizontale (kHz)

Fréquence Verticale (Hz)

31,46 31,50 31,46 31,50 31,25 44,95 45,00 37,50 28,12 33,71 33,75 26,97 27,00 28,12 33,71 33,75 56,25 67,43 67,50

59,94 60,00 59,94 60,00 50,00 59,94 60,00 50,00 50,00 59,94 60,00 23,97 24,00 25,00 29,97 30,00 50,00 59,94 60,00

Modes HDMI-PC pris en charge •• PC audio n’est pas pris en charge. •• Utilisez l’entrée HDMI IN 1 pour le mode PC. (Selon le modèle)

Fréquence Horizontale (kHz)

Fréquence Verticale (Hz)

Formats de photos pris en charge Format de fichier

Résolution Minimum : 64 (l) x 64 (H)

Fréq. d’échantillonnage

Fréq. d’échantillonnage

Fréq. d’échantillonnage

Fréq. d’échantillonnage

Fréq. d’échantillonnage

•• Le nombre de programmes pris en charge peut varier en fonction de la fréquence d'échantillonnage.

Xvid (GMC n'est pas pris en charge), H.264/AVC, Motion JPEG, MPEG-4

MPEG-1 Layer I, II, MPEG-1 Layer III

(MP3), Dolby Digital, LPCM, ADPCM Vidéo

AAC, AMR-NB, AMR-WB Vidéo

1) Dolby AC-4, VVC : Cette fonctionnalité n'est disponible que sur certains modèles.

FRANÇAIS Format de fichier

Formats vidéo pris en charge

Sous-titres externes pris en charge

Licences Les licences prises en charge peuvent varier d’un modèle à l’autre.

Matroska (mkv) : Sub Station Alpha (SSA), Advanced Sub Station Alpha (ASS), SRT MP4: Timed Text Les termes HDMI, interface multimédia haute définition HDMI et habillage commercial HDMI, et les logos HDMI sont des marques commerciales et des marques déposées de HDMI Licensing Administrator, Inc.

Informations sur les logiciels libres

Fabriqué sous licence de Dolby Laboratories. Dolby, Dolby Vision, Dolby Vision IQ, Dolby Audio, Dolby Atmos et le symbole double-D sont des marques déposées de Dolby Laboratories Licensing Corporation.

Pour obtenir le code source sous les licences GPL, LGPL, MPL et autres licences de source ouverte qui ont l'obligation de divulguer le code source, qui est contenu dans ce produit, et pour accéder à toutes les conditions de licence mentionnées, aux avis de droits d'auteur et autres documents pertinents, veuillez visiter le site https://opensource.lge.com. LG Electronics peut aussi vous fournir le code source sur CD-ROM moyennant le paiement des frais de distribution (support, envoi et manutention) sur simple demande adressée par e-mail à opensource@lge.com. Cette offre est valable pour toute personne recevant ces informations pendant une période de trois ans après notre dernière expédition de ce produit.

The Bluetooth® word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. and any use of such marks by LG Electronics Inc. is under license. Other trademarks and trade names are those of their respective owners.

Codes infrarouge •• Cette option n’est pas disponible sur tous les modèles.

20 Touches numérotées 0 à 9

Touches alphabétiques

FRANÇAIS Configuration du périphérique de contrôle externe

►Type ► B RS-232C IN

Configuration RS-232C (Selon le modèle) •• L’image présentée peut être différente de votre téléviseur. Raccordez la prise d’entrée RS-232C (port série) à un appareil de commande externe (tel qu’un ordinateur ou un système de commande audiovisuel) pour contrôler les fonctions du téléviseur sur cet appareil.

Raccordez le port série de l’appareil de commande à la prise RS-232C sur le panneau arrière du téléviseur. •• Les câbles de connexion RS-232C ne sont pas fournis avec le produit. ►Type

► A Type de connecteur : D-Sub 9 broches mâle 1

6 N° 1 2 (*Non fourni)

Nom de broche 3,5 V (Réception données) (Transmission données) IR OUT sur le téléviseur

Pas de connexion (5 V disponible sur certains modèles)

Pas de connexion (12 V disponible sur certains modèles)

Configurations RS-232C Paramètres de communication

Configurations à 7 fils

Télévision 3 2 5 6 4 8 7

(Câble RS-232C standard)

•• Débit : 9 600 bits/s (UART) •• Longueur des données : 8 bits •• Parité : Aucune •• Bit d’arrêt : 1 bit •• Code de communication : Code ASCII •• Utilisez un câble croisé (inversé).

Définir l'ID Pour le nombre [Définir l'ID], reportez-vous à « Mapping réel des données ». La plage d’ajustement est de 1 à 99. •• Certains modèles prennent en charge le [Définir l'ID] jusqu'à 1 000.

Configurations à 3 fils (Non standard) PC 2 3 5 4 6 7 8

Télévision 3 2 5 6 4 8 7

Liste de référence des commandes

(Hexadécimales) 00 à 01

5 Contrôle du volume

11 Affichage à l’écran

12 Télécommande Mode verrouillage

14 Température de couleur

15 Économie d’énergie

19 Ignorer/Ajouter la chaîne

21 Contrôler Rétroéclairage

22 Sélection de l'entrée

23 Blocage/ déblocage du programme

Données (Hexadécimales)

25 Sélection d'entrée de commutation source

26 Lecture des contenus multimédias du stockage interne

•• Pendant la lecture de médias, toutes les commandes hormis Marche/arrêt (ka) et Touches (mc) ne sont pas exécutées ni traitées comme NG. Avec le câble RS-232C, le téléviseur peut transmettre la « commande ka » lorsqu'il est sous ou hors tension. En revanche, avec le câble USB/série, la commande ne fonctionne que lorsque le téléviseur est sous tension.

Protocole de transmission/ réception

1 Marche/arrêt (Commande : k a)

(Commande1)(Commande2)( )(Définir l'ID)( )(Données)(Cr) (Commande1) : Première commande permettant de contrôler le téléviseur. (j, k, m ou x) (Commande2) : Seconde commande permettant de contrôler le téléviseur.

FRANÇAIS Transmission

►Pour ► allumer ou éteindre le téléviseur. (k)(a)( )(Définir l'ID)( )(Données)(Cr) Données 00 : Arrêt Données 01 : Activé Notification (a)( )(Définir l'ID)( )(OK/NG)(Données)(x) ►Pour ► afficher l'état de marche ou d'arrêt.

(Définir l'ID) : Vous pouvez changer l’identifiant et choisir le numéro de moniteur de votre choix dans le menu des options. La valeur d’ajustement est comprise entre 1 et 99. Si vous choisissez “0”, vous commanderez tous les appareils raccordés. L’identifiant du téléviseur est indiqué en décimal (1 à 99) dans le menu et en hexadécimal (0 x 0 à 0 x 63) dans le protocole de transmission/réception.

(Données) : Transmet les données de la commande. Les données “FF” sont transmises pour lire l’état de la commande.

* De même, si d'autres fonctions transmettent des données "0 x FF" sur ce format, la notification présente l'état de chaque fonction.

(Cr) : Retour à la ligne

* Les Notifications OK, Erreur ou un autre message peuvent s'afficher à l'écran lorsque vous allumez le téléviseur.

ASCII code ‘0 x 0D’ ( ) : ASCII code ‘espace (0 x 20)’ •• Certains modèles prennent en charge le Définir l'ID jusqu'à 1 000 (hexadécimal 0 x 3E8).

Notification OK (Commande2)( )(Définir l'ID)( )(OK)(Données)(x) * Le téléviseur transmet cette notification dans ce format lorsqu’il reçoit des données normales. Si les données sont en mode lecture, il indique leur état actuel. Si ces données sont en mode écriture, il renvoie les données de l’ordinateur.

Notification d’erreur (Commande2)( )(Définir l'ID)( )(NG)(Données)(x) * Le téléviseur transmet cette notification dans ce format lorsqu’il reçoit des données anormales. Données 00 : Code illégal

(k)(a)( )(Définir l'ID)( )(FF)(Cr) Notification (a)( )(Définir l'ID)( )(OK/NG)(Données)(x)

2 Format de l'image (Commande : k c) (Taille de l'image principale) ►Pour ► ajuster le format d’écran. (Format de l’image principale) Vous pouvez également régler le format d’écran à l’aide des paramètres d'image. Transmission (k)(c)( )(Définir l'ID)( )(Données)(Cr) Données 01 : 4 :3 (Écran normal - Signal original désactivé) Données 02 : 1 6:9 (Écran large - Signal original désactivé) Données 06 : O riginal (Signal original désactivé) Données 09 : S ignal original * Veuillez vous assurer que le modèle ne prend pas en charge à la fois les modes Zoom vertical et Zoom toutes directions. Notification (c)( )(Définir l'ID)( )(OK/NG)(Données)(x) * L'entrée PC vous permet de sélectionner le format d'image 16:9 ou 4:3. * En mode TNT/HDMI (1080i 50 Hz / 60 Hz, 720p 50 Hz / 60 Hz, 1080p 24 Hz / 30 Hz / 50 Hz / 60 Hz) et Composant (720p, 1080i, 1080p), le Analyse du signal est disponible. * Le mode Écran large est pris en charge uniquement pour les raccordements numérique, analogique et AV.

3 Écran noir (Commande : k d)

6 Contraste (Commande : k g)

►Pour ► activer ou désactiver la fonction d'écran noir.

►Pour ► ajuster le contraste de l'écran. Vous pouvez également ajuster le contraste dans les paramètres d'image.

Transmission FRANÇAIS

(k)(d)( )(Définir l'ID)( )(Données)(Cr) Données 00 : Écran noir désactivé (image à l'écran) / Vidéo activée Données 01 : Écran noir activé (pas d'image à l'écran) Données 10 : Vidéo désactivée Notification (d)( )(Définir l'ID)( )(OK/NG)(Données)(x) * Lorsque la vidéo est désactivée, le téléviseur affichera le menu à l'écran. Si l'écran noir est activé, le téléviseur n'affichera pas le menu à l'écran. 4 Sourdine (Commande : k e) ►Pour ► activer ou désactiver la sourdine. Vous pouvez également régler la sourdine à l'aide de la touche correspondante de la télécommande. Transmission (k)(e)( )(Définir l'ID)( )(Données)(Cr) Données 00 : Sourdine activée (pas de volume) Données 01 : Sourdine désactivée (volume actif) Notification (e)( )(Définir l'ID)( )(OK/NG)(Données)(x) 5 Contrôle du volume (Commande : k f) ►Pour ► ajuster le volume. Vous pouvez également régler le volume à l'aide des touches de contrôle du volume de la télécommande. Transmission (k)(f)( )(Définir l'ID)( )(Données)(Cr) Données Min. : 00 à Max. : 64 * Reportez-vous à la rubrique « Mapping réel des données ». Notification (f)( )(Définir l'ID)( )(OK/NG)(Données)(x)

Transmission (k)(g)( )(Définir l'ID)( )(Données)(Cr) Données Min. : 00 à Max. : 64 * Reportez-vous à la rubrique « Mapping réel des données ». Notification (g)( )(Définir l'ID)( )(OK/NG)(Données)(x) 7 Luminosité (Commande : k h) ►Pour ► ajuster la luminosité de l'écran. Vous pouvez également ajuster la luminosité dans les paramètres d'image. Transmission (k)(h)( )(Définir l'ID)( )(Données)(Cr) Données Min. : 00 à Max. : 64 * Reportez-vous à la rubrique « Mapping réel des données ». Notification (h)( )(Définir l'ID)( )(OK/NG)(Données)(x) 8 Couleur (Commande : k i) ►Pour ► ajuster la couleur de l'écran. Vous pouvez également ajuster la couleur dans les paramètres d'image. Transmission (k)(i)( )(Définir l'ID)( )(Données)(Cr) Données Min. : 00 à Max. : 64 * Reportez-vous à la rubrique « Mapping réel des données ». Notification (i)( )(Définir l'ID)( )(OK/NG)(Données)(x)

9 Teinte (Commande : k j)

12 Télécommande Mode verrouillage (Commande : k m)

►Pour ► ajuster la teinte de l'écran. Vous pouvez également ajuster la teinte dans les paramètres d'image.

►Pour ► verrouiller les commandes sur le panneau avant du moniteur et la télécommande.

(k)(j)( )(Définir l'ID)( )(Données)(Cr) Données Rouge : 00 à Vert : 64 * Reportez-vous à la rubrique « Mapping réel des données ». Notification (j)( )(Définir l'ID)( )(OK/NG)(Données)(x)

FRANÇAIS Transmission

(k)(m)( )(Définir l'ID)( )(Données)(Cr) Données 00 : Arrêt Données 01 : Activé Notification (m)( )(Définir l'ID)( )(OK/NG)(Données)(x)

10 Netteté (Commande : k k)

* Utilisez ce mode si vous n'utilisez pas la télécommande. Lorsque l'alimentation est désactivée puis réactivée, le verrouillage des commandes externes est levé.

►Pour ► ajuster la netteté de l'écran. Vous pouvez également ajuster la netteté dans les paramètres d'image.

* En mode veille, si le verrouillage des touches est activé, le téléviseur ne s'allumera pas en appuyant sur la touche de la télécommande et sur la touche marche/arrêt.

13 Balance (Commande : k t)

(k)(k)( )(Définir l'ID)( )(Données)(Cr) Données Min. : 00 à Max. : 32 * Reportez-vous à la rubrique « Mapping réel des données ».

►Pour ► ajuster la balance. Vous pouvez également ajuster la balance dans les paramètres audio.

(k)( )(Définir l'ID)( )(OK/NG)(Données)(x) 11 Affichage à l'écran (Commande : k l) ►Pour ► activer ou désactiver l'affichage à l'écran lors de l'utilisation de la télécommande. Transmission (k)(l)( )(Définir l'ID)( )(Données)(Cr)

(k)(t)( )(Définir l'ID)( )(Données)(Cr) Données Gauche : 00 à Droite : 64 * Reportez-vous à la rubrique « Mapping réel des données ». Notification (t)( )(Définir l'ID)( )(OK/NG)(Données)(x) 14 Température de couleur (Commande : x u)

Données 00 : Arrêt Données 01 : Activé

►Pour ► ajuster la température de couleur. Vous pouvez également ajuster la température de couleur dans les paramètres d'image.

(l)( )(Définir l'ID)( )(OK/NG)(Données)(x)

(x)(u)( )(Définir l'ID)( )(Données)(Cr) Données Chaud : 00 à Froid : 64 * Reportez-vous à la rubrique « Mapping réel des données ». Notification (u)( )(Définir l'ID)( )(OK/NG)(Données)(x)

15 Économie d'énergie (Commande : j q)

17 Égaliseur (Commande : j v)

►Pour ► réduire la consommation d'énergie du téléviseur. Vous pouvez également régler l'économie d'énergie dans les paramètres d’image.

►Permet ► de régler l'égaliseur.

FRANÇAIS Transmission

Transmission (j)(v)( )(Définir l'ID)( )(Données)(Cr)

(j)(q)( )(Définir l'ID)( )(Données)(Cr) Fonction d’économie d’énergie 7 6 5 4 0

Bas 0 Marche/ arrêt Bas 0 Marche/ arrêt Bas 0 Marche/ arrêt Bas 0 Marche/ arrêt Bas 0 Marche/ arrêt Bas 0 Marche/ arrêt

Notification (q)( )(Définir l'ID)( )(OK/NG)(Données)(x) 16 Configuration Automatique (Commande : j u) (Uniquement les modèles RGB) ►Pour ► ajuster la position de l'image et minimiser le tremblement de l'image automatiquement. Cette option ne fonctionne qu'en mode RGB (PC). Transmission (j)(u)( )(Définir l'ID)( )(Données)(Cr) Données 01 : Activer Notification (u)( )(Définir l'ID)( )(OK/NG)(Données)(x)

Notification (v)( )(Définir l'ID)( )(OK/NG)(Données)(x)

►«► Auto » est disponible sur les modèles de téléviseur prenant en charge « Intelligent Sensor » (Capteur intelligent).

18 Ajustement (Commande : m a)

19 Ignorer/Ajouter la chaîne (Commande : m b)

►Sélectionnez ► la chaîne selon le numéro physique.

►Pour ► ignorer la chaîne en cours.

Données 00 : Données de chaînes élevées Données 01 : Données de chaînes basses

ex. N° 47 00 2F (2FH)

N° 394 01 8A (18AH) ,

TNT N° 0 Ignorer Données 02 : (Antenne)

0 x 10 : TNT principale

0 x 80 : Analogique principale

0 x A0 : Radio (Satellite)

0 x 50 : Radio principale Plage de données du canal Min. : 00 Max. : 270F (0 à 9999) Notification (a)( )(Définir l'ID)( )(OK/NG)(Données)(x)

(m)(a)( )(Définir l'ID)( )(Données 00)( )(Données 01)( )(Données 02) (Cr)

(m)(b)( )(Définir l'ID)( )(Données)(Cr) Données 00 : Saut Données 01 : Ajouter Notification (b)( )(Définir l'ID)( )(OK/NG)(Données)(x) 20 Touches (Commande : m c) ►Pour ► envoyer le code des touches de la télécommande infrarouge. Transmission (m)(c)( )(Définir l'ID)( )(Données)(Cr) Données

« Codes infrarouge »

Notification (c)( )(Définir l'ID)( )(OK/NG)(Données)(x) 21 Contrôler Rétroéclairage (Commande : m g) ►Pour ► contrôler le rétroéclairage. Transmission (m)(g)( )(Définir l'ID)( )(Données)(Cr) Données Min. : 00 à Max. : 64 Notification (g)( )(Définir l'ID)( )(OK/NG)(Données)(x)

22 Sélection de l'entrée (Commande : x b) (Entrée de l'image principale)

23 Blocage/déblocage du programme (Commande : m d) ►Cette ► commande peut fonctionner différemment selon le modèle et le signal.

►Pour ► sélectionner la source d'entrée pour l'image principale.

FRANÇAIS Transmission (Pour la Corée du Sud, l'Amérique du Nord et l'Amérique latine, sauf la Colombie)

(x)(b)( )(Définir l'ID)( )(Données)(Cr) Données

(m)(d)( )(Définir l'ID)( )(Données 00)( )(Données 01)( )(Données 02) (Données 03)(Données 04)( )(Données 05)( )(Données 06)(Cr) (Données 00) : Numéro de chaîne physique (Données 01)(Données 02) : Numéro de chaîne majeure -- (Données 01) : Données de chaînes élevées -- (Données 02) : Données de chaînes basses 00 00 ~ 27 0F (décimal : 0 ~ 9999) (Données 03)(Données 04) : Numéro de chaîne mineure

-- 02 : Télévision par antenne (TNT) -- 06 : Télévision par câble (CADTV) -- 0b : TNT Plus par câble (Données 06) : blocage(01)/déblocage(00)

-- (Données 03) : Données de chaînes élevées -- (Données 04) : Données de chaînes basses (Données 05) : Source d'entrée

(d)( )(Définir l'ID)( )(OK/NG)(Données 00)(Données 01)(Données 02) (Données 03)(Données 04)(Données 05)(Données 06)(x) * Exemples de commande de blocage/déblocage

Notification (b)( )(Définir l'ID)( )(OK/NG)(Données)(x)

Bloquer/débloquer le TNT par câble (DVB-T) Chaîne 18-2 (Définir l'ID) = 01 (Données 00) = Numéro de chaîne physique 18 = 12(HEX) (Données 01) et (Données 02) = Le numero de chaine majeure est 18 = 00 12(HEX) (Données 03) et (Données 04) = Numéro de chaîne mineure 2 = 00 02(HEX) (Données 05) = TNT par câble = 06 (Données 06) = blocage(01)/déblocage(00) Résultat : md 01 12 00 12 00 02 06 (01/00)

(Pour toutes les autres régions, y compris la Colombie, sauf les pays susmentionnés)

(Données 00) : Numéro de chaîne physique (Données 01)(Données 02) : Données de chaîne -- (Données 01) : Données de chaînes élevées -- (Données 02) : Données de chaînes basses 00 00 ~ 27 0F (décimal : 0 ~ 9999) (Données 03) : Source d'entrée -- 10 : Télévision par antenne (TNT) -- 20 : Radio par antenne (Radio) -- 40 : Télévision par satellite (SDTV) -- 50 : Radio par satellite (S-Radio) -- 90 : Télévision par câble (CADTV) -- a0 : Radio par câble (CA-Radio) (Données 04) : blocage(01)/déblocage(00) Notification (d)( )(Définir l'ID)( )(OK/NG)(Données 00)(Données 01)(Données 02) (Données 03)(Données 04)(x) * Exemples de commande de blocage/déblocage Bloquer/débloquer l'antenne numérique (DVB-T) Chaîne 800 (Définir l'ID) = Tout = 01 (Données 00) = Numéro de chaîne physique 30 = 1E (Données 01) et (Données 02) = données de chaîne 800 = 03 20 (Données 03) = Télévision par antenne numérique = 10 (Données 04) = blocage/déblocage = (01/00) Résultat : md 01 1E 03 20 10 (01/00)

(m)(d)( )(Définir l'ID)( )(Données 00)( )(Données 01)( )(Données 02) (Données 03)(Données 04)(Cr)

►Sélectionne ► le mode de commutation source. (m)(i)( )(Définir l'ID)( )(Données)(Cr) Données 00 : Arrêt Données 01 : Auto Données 02 : Manuel Notification (i)( )(Définir l'ID)( )(OK/NG)(Données)(x) 25 Sélection d'entrée de commutation source (Commande : m j) ►Sélectionne ► une source d'entrée pour la commutation source. (Cette fonction est disponible uniquement lorsque la commutation source est définie sur Personnalisé.) Transmission (m)(j)( )(Définir l'ID)( )(Données 1)( )(Données 2)( )(Données 3)( ) (Données 4)...( )(DonnéesN)(Cr) Données 1-N (Priorité d'entrée 1-N) Données 20 : AV1 Données 21 : AV2 Données 22 : AV3 Données 90 : HDMI1 Données 91 : HDMI2 Données 92 : HDMI3 Données 93 : HDMI4 Notification (j)( )(Définir l'ID)( )(OK/NG)(Données 1)(Données 2)(Données 3) (Données 4)...(DonnéesN)(x) * Certains signaux d'entrée peuvent ne pas être disponibles sur certains modèles. * Le numéro de données (N) peut varier en fonction du modèle. (Le numéro de données dépend du nombre de signaux d'entrée pris en charge.)

26 Lecture des contenus multimédias du stockage interne (Commande : s n, a8) ►Lit ► les médias stockés dans la mémoire interne.

* Mapping réel des données 00 : Étape 0

►Cette ► commande peut fonctionner différemment selon le modèle et le signal.

Étape 10 (Définir l'ID 10)

Étape 15 (Définir l'ID 15) Étape 16 (Définir l'ID 16)

(s)(n)( )(Définir l'ID)( )(a)(8)( )(Données)(Cr) Données 01 : Lecture des contenus multimédias Notification (n)( )(Définir l'ID)( )(OK/NG)(a)(8)( )(Données)(x)

Le nom du modèle et le numéro de série sont indiqués à l'arrière et sur le côté du produit. Inscrivez-les ci-dessous pour référence ultérieure. Modèle Nº de série
