VS2780 ASUS

La garantie du produit ou service ne sera pas prolongée si : (1) le produit est réparé, modifié ou altéré, à moins que ladite réparation, modification ou altération soit autorisée par écrit par ASUS ; ou (2) si le numéro de série du produit soit défiguré ou manquant. ASUS FOURNIT CE MANUEL TEL QUEL SANS GARANTIE QUELLE QU’ELLE SOIT, EXPRESSE OU IMPLICITE, Y COMPRIS SANS LIMITATION, TOUTE GARANTIE OU CONDITION IMPLICITE DE QUALITE MARCHANDE OU DE COMPATIBILITE A DES FINS PARTICULIERES. EN AUCUN CAS ASUS, SES DIRECTEURS, MEMBRES DE LA DIRECTION, EMPLOYES OU AGENTS NE SAURONT ETRE TENUS POUR RESPONSABLES DE DOMMAGES INDIRECTS, SPECIAUX, CIRCONSTANCIELS OU CONSEQUENTS (Y COMPRIS LES DOMMAGES POUR PERTES DE PROFIT, PERTE D’UTILISATION, D’INSTALLATION OU D’EQUIPEMENT, ARRET D’ACTIVITE ET SIMILAIRE), MEME SI ASUS A ETE AVISEE DE LA POSSIBILITE DE TELS DOMMAGES DECOULANT DE TOUT DEFAUT OU D’ERREUR CONTENU DANS LE PRESENT MANUEL OU PRODUIT. LES SPECIFICATIONS ET LES INFORMATIONS CONTENUES DANS LE PRESENT MANUEL SONT FOURNIS A TITRE D’INFORMATION UNIQUEMENT ET SONT SOUS RESERVE DE CHANGEMENT A TOUT MOMENT SANS PREAVIS ET NE DOIVENT PAS ETRE INTERPRETEES COMME UN ENGAGEMENT DE LA PART D’ASUS. ASUS N’ENDOSSE AUCUNE RESPONSABILITE OU ENGAGEMENT POUR DES ERREURS OU DES INEXACTITUDES QUI PEUVENT APPARAITRE DANS LE PRESENT MANUEL, Y COMPRIS LES PRODUITS ET LOGICIELS QUI Y SONT DECRITS. Les noms de produits et raisons sociales qui apparaissent dans le présent manuel peuvent ou non être des marques commerciales ou droits d’auteurs enregistrés de leurs sociétés respectives et ne sont utilisés qu’à titre d’identification et d’explication et au bénéfice de leurs propriétaires, sans intention de contrevenance.

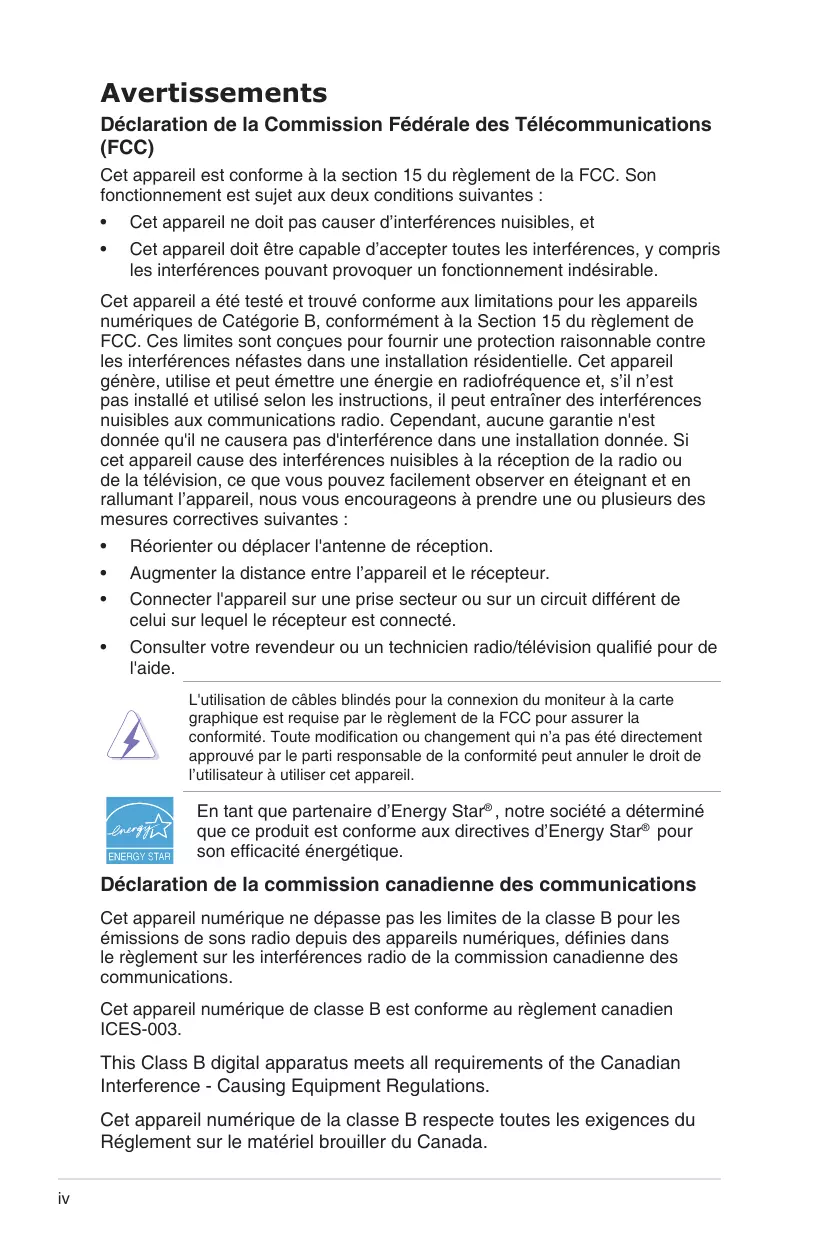

En tant que partenaire d’Energy Star® , notre société a déterminé que ce produit est conforme aux directives d’Energy Star® pour son efficacité énergétique.

Déclaration de la commission canadienne des communications

Cet appareil numérique ne dépasse pas les limites de la classe B pour les émissions de sons radio depuis des appareils numériques, définies dans le règlement sur les interférences radio de la commission canadienne des communications. Cet appareil numérique de classe B est conforme au règlement canadien ICES-003.

This Class B digital apparatus meets all requirements of the Canadian

Informations de sécurité •• Avant d’installer le moniteur, lisez attentivement toute la documentation qui accompagne la boîte. •• Pour éviter tout incendie ou électrocution, n'exposez jamais le moniteur à la pluie ni à l'humidité. •• N’essayez jamais d’ouvrir le boîtier du moniteur. Les hautes tensions dangereuses à l’intérieur du moniteur peuvent entraîner de graves blessures corporelles. •• Si l'alimentation électrique est cassée, n'essayez pas de la réparer par vous-même. Contactez un technicien de réparation qualifié ou un revendeur. •• Avant d’utiliser le produit, assurez-vous que tous les câbles sont bien connectés et que les câbles électriques ne sont pas endommagés. Si vous décelez le moindre dommage, contactez immédiatement votre revendeur. •• Les fentes et les ouvertures à l’arrière ou sur le dessus du boîtier sont prévues pour la ventilation. Ne bloquez pas ces fentes. Ne placez jamais ce produit près ou sur un radiateur ou une source de chaleur à moins qu'il y ait une ventilation appropriée. •• Le moniteur ne doit être utilisé qu'avec le type d'alimentation indiqué sur l'étiquette. Si vous n’êtes pas sûr(e) du type d’alimentation électrique chez vous, consultez votre revendeur ou votre fournisseur local. •• Utilisez la prise électrique appropriée qui est conforme aux normes électriques locales. •• Ne surchargez pas les barrettes de branchements et les rallonges électriques. Une surcharge peut engendrer un incendie ou une électrocution. •• Evitez la poussière, l’humidité et les températures extrêmes. Ne placez pas le moniteur dans une zone qui pourrait devenir humide. Placez le moniteur sur une surface stable. •• Débranchez l'appareil lors des orages ou lorsqu'il n'est pas utilisé pendant une période prolongée. Ceci protégera le moniteur contre les dommages liés aux surtensions. •• N’insérez jamais des objets et ne renversez jamais du liquide dans les fentes du boîtier du moniteur. •• Pour assurer un fonctionnement satisfaisant, utilisez le moniteur uniquement avec des ordinateurs listés UL, qui ont des réceptacles configurés de façon appropriée et marqués 100-240V AC. •• Si vous rencontrez des problèmes techniques avec le moniteur, contactez un technicien de réparation qualifié ou votre revendeur.

Ce symbole de poubelle sur roulettes indique que le produit (appareil

électrique, électronique ou batterie cellule contenant du mercure) ne doit pas être jeté dans une décharge municipale. Référez-vous à la règlementation locale pour plus d'informations sur la mise au rebut des appareils électroniques.

•• Nettoyage. Éteignez votre moniteur et débranchez le cordon d’alimentation. Nettoyez la surface du moniteur à l’aide d’un chiffon sans peluche et non abrasif. Les tâches rebelles peuvent être enlevées avec un chiffon légèrement imbibé d'une solution détergente douce.

•• Évitez d'utiliser un nettoyant contenant de l'alcool ou de l'acétone. Utilisez un produit de nettoyage prévue pour les écrans LCD. N’aspergez jamais de nettoyant directement sur l’écran car il pourrait goutter dans le moniteur et entraîner un choc électrique.

Les symptômes suivants sont normaux avec le moniteur :

•• En raison de la nature de la lumière fluorescente, l'écran peut scintiller pendant la première utilisation. Eteignez le commutateur d’alimentation et rallumez-le pour vous assurer que le vacillement disparaît. •• Il se peut que vous trouviez l'écran irrégulièrement lumineux selon le motif de bureau que vous utilisez. •• Lorsque la même image reste affichée pendant de nombreuses heures, une image résiduelle peut rester visible sur l'écran même lorsque l'image a été changée. L'écran se rétablit lentement, ou bien vous pouvez éteindre l'alimentation pendant quelques heures. •• Lorsque l’écran devient noir ou clignote, ou qu'il ne s’allume plus, contactez votre revendeur ou un centre de réparation pour remplacer les pièces défectueuses. Ne réparez pas l'écran par vous-même!

Conventions utilisées dans ce guide

ATTENTION : Informations pour éviter de vous blesser en essayant de terminer un travail. AVERTISSEMENT : Informations pour éviter d’endommager les composants en essayant de terminer un travail. IMPORTANT : Informations que vous DEVEZ suivre pour terminer une tâche. REMARQUE : Astuces et informations supplémentaires pour aider à terminer un tâche.

Où trouver plus d’informations

Référez-vous aux sources suivantes pour les informations supplémentaires et pour les mises à jour de produit et logiciel. 1.

Sites Web de ASUS Les sites Web internationaux d’ASUS fournissent des informations mises à jour sur les produits matériels et logiciels d’ASUS. Référezvous au site: http://www.asus.com

Moniteur LCD Base du moniteur

Guide de mise en route Carte de garantie Cordon d’alimentation Câble VGA Câble audio Câble HDMI-DVI Si l’un des éléments ci-dessous est endommagé ou manquant, contactez immédiatement votre revendeur.

(Bouton de sélection de l’entrée) pour afficher les signaux HDMI/DisplayPort une fois que vous avez branché le câble

HDMI/DisplayPort sur le moniteur.

bouton d’alimentation/voyant d’alimentation

Posez doucement le moniteur face à terre sur une table.

Fixez la base au bras de support en serrant la vis de réglage fournie avec l’appareil.

Nous vous conseillons de couvrir la surface de la table avec un chiffon doux pour éviter d’endommager le moniteur.

La base/le bras amovible du moniteur a été spécialement conçu(e) pour permettre un montage mural VESA. Pour détacher la base/le bras : 1.

Couchez le moniteur sur une table face vers le bas.

Serrez les deux vis pour fixer le connecteur VGA.

Pour brancher le câble audio : branchez une extrémité du câble audio sur le port d’entrée audio du moniteur, puis branchez l’autre extrémité sur le port de sortie audio de l’ordinateur.

, et pour naviguer dans les fonctions. Sélectionnez la fonction désirée et appuyez sur le bouton MENU pour l’activer. Si la fonction sélectionnée dispose d’un sous-menu, appuyez sur et à nouveau sur pour vous déplacer dans les fonctions du sous-menu. Sélectionnez la fonction de sous-menu désirée et appuyez sur le bouton MENU pour l’activer. Appuyez sur , et sur pour modifier les paramètres de la fonction sélectionnée. Pour quitter et enregistrer le menu OSD, appuyez plusieurs fois sur le bouton , jusqu’à ce que le menu OSD disparaisse. Pour ajuster d’autres fonctions, répétez les étapes 1-3.

Mode Jeu : le meilleur choix pour jouer à des jeux, avec la fonction d’amélioration vidéo SPLENDID™.

Mode Vue Nocturne : le meilleur choix pour les jeux et les films avec des scènes sombres, avec la fonction d’amélioration vidéo SPLENDID™. sRGB : c’est le meilleur choix pour afficher des photos et des images venant des PC. En mode Standard, les fonctions ASCR, Saturation et Netteté ne peuvent pas être réglées.

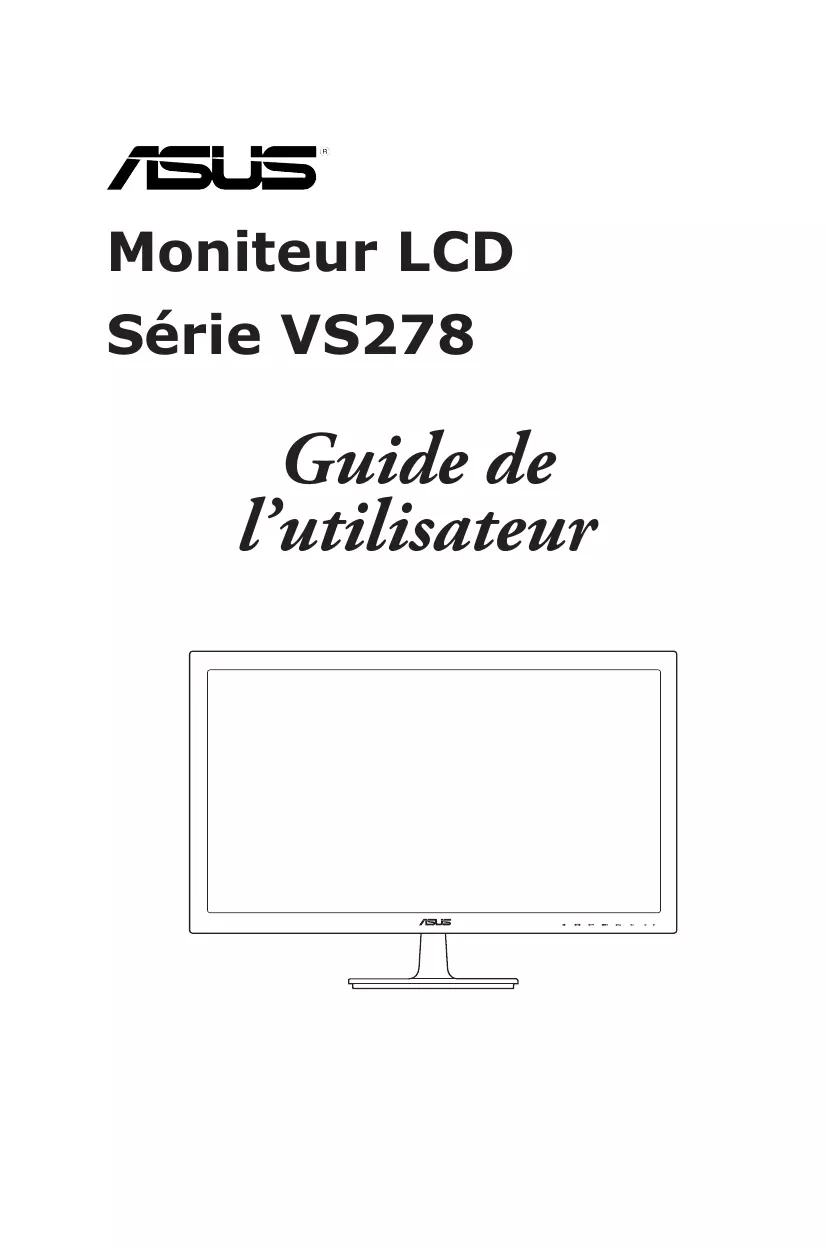

Moniteur LCD Série VS278 d'ASUS

Saturation, la Température de couleur, le Teint dans et Smart

View ce menu. • Luminosité : la plage de réglage est de 0 à 100. est un bouton de raccourci qui permet de sélectionner rapidement cette fonction. • Contraste : la plage de réglage est de 0 à 100. • Saturation : la plage de réglage est de 0 à 100. • Température Couleur : contient cinq modes de couleurs notamment Froid, Normal, Chaud, mode utilisateur. •• Teinte de peau : contient trois modes de couleurs notamment, Rouge, Naturel et Jaune. •• Smart View : fournit une meilleure qualité d’affichage avec des gros angles de vue. En mode Utilisateur, les couleurs R (Rouge), V (Vert), et B (Bleu) peuvent être réglées par l’utilisateur ; la gamme de réglage est de 0 à 100.

Contrôle d’aspect, l’ASCR, la Position (VGA uniquement) et la Mise au point (VGA uniquement) dans ce menu. • Netteté : la plage de réglage est de 0 à 100. • Trace Free : pour ajuster le temps de réponse du moniteur. • Contrôle de l’aspect : pour changer le format de l’image sur “Plein écran” ou “4:3” ou “OverScan” (seulement disponible avec l'entrée HDMI). • ASCR : active/désactive la fonction ASCR (Rapport de contrôle intelligent ASUS). • Position : pour changer la position horizontale (Position H) et la position verticale (Position V) de l'image. La plage de réglage est de 0 à 100. •• Focus : réduit le bruit de ligne horizontale et le bruit de ligne verticale de l’image en réglant (Phase) et (Horloge) séparément. La plage de réglage est de 0 à 100.

Chapitre 3 : Instructions générales

Pour ajuster l’arrière-plan du menu OSD, de l’opaque vers le transparent. Informations : pour afficher les informations du moniteur. Langue : vous pouvez choisir parmi les 21 langues suivantes : Anglais, Français, Allemand, Italien, Espagnol, Néerlandais, Portugais, Russe, Tchèque, Croate, Polonais, Roumain, Hongrois, Turc, Chinois simplifié, Chinois traditionnel, Japonais, Coréen, Angle de vision (H/V) CR>10 Couleurs d’affichage Temps de réponse d’amélioration vidéo SPLENDID™. • Vérifiez si le cordon d'alimentation est correctement branché sur le moniteur et sur la prise de courant. • Vérifiez si le moniteur et l’ordinateur sont en mode ALLUMÉ. • Assurez-vous que le câble de signal est correctement branché sur le moniteur et sur l'ordinateur. • Vérifiez le câble de signal et assurez-vous qu'aucune broche n'est tordue. • Connectez l'ordinateur à un autre moniteur disponible pour vérifier que l'ordinateur fonctionne correctement. • Ajustez les réglages Contraste et Luminosité avec le menu OSD.

L’image de l’écran est trop claire ou trop foncée

L'image n'est pas • Appuyez sur le bouton pendant 2 à centrée ou elle n'est pas 4 secondes pour ajuster automatiquement dimensionnée correctement l’image (uniquement en mode VGA). • Ajustez les réglages Position H ou Position V avec le menu OSD. L'image de l'écran n'est pas • Assurez-vous que le câble de signal est centrée ou pas de bonne correctement branché sur le moniteur et sur taille l'ordinateur. • Eloignez les appareils électriques susceptibles de causer des interférences. Les couleurs de l'image • Vérifiez le câble de signal et assurez-vous de l'écran sont bizarres (le qu'aucune broche n'est tordue. blanc n'apparaît pas blanc) • Effectuez une réinitialisation complète avec le menu OSD. • Ajustez les réglages Couleurs R/V/B ou sélectionnez la Température des couleurs dans le menu OSD. L'image de l’écran est floue • Appuyez sur le bouton pendant 2 à ou difficile à voir 4 secondes pour ajuster automatiquement l’image (uniquement en mode VGA). • Ajustez les réglages Phase et Horloge avec le menu OSD. Aucun son ou le son est • Assurez-vous que le câble HDMI est très faible correctement branché sur le moniteur et sur l'ordinateur. • Ajustez le réglage du volume sur votre ordinateur et sur votre appareil HDMI. • Assurez-vous que le pilote de la carte de son de votre ordinateur a été correctement installé et activé.

Moniteur LCD Série VS278 d'ASUS
