MODE D'EMPLOI IN76 INFOCUS

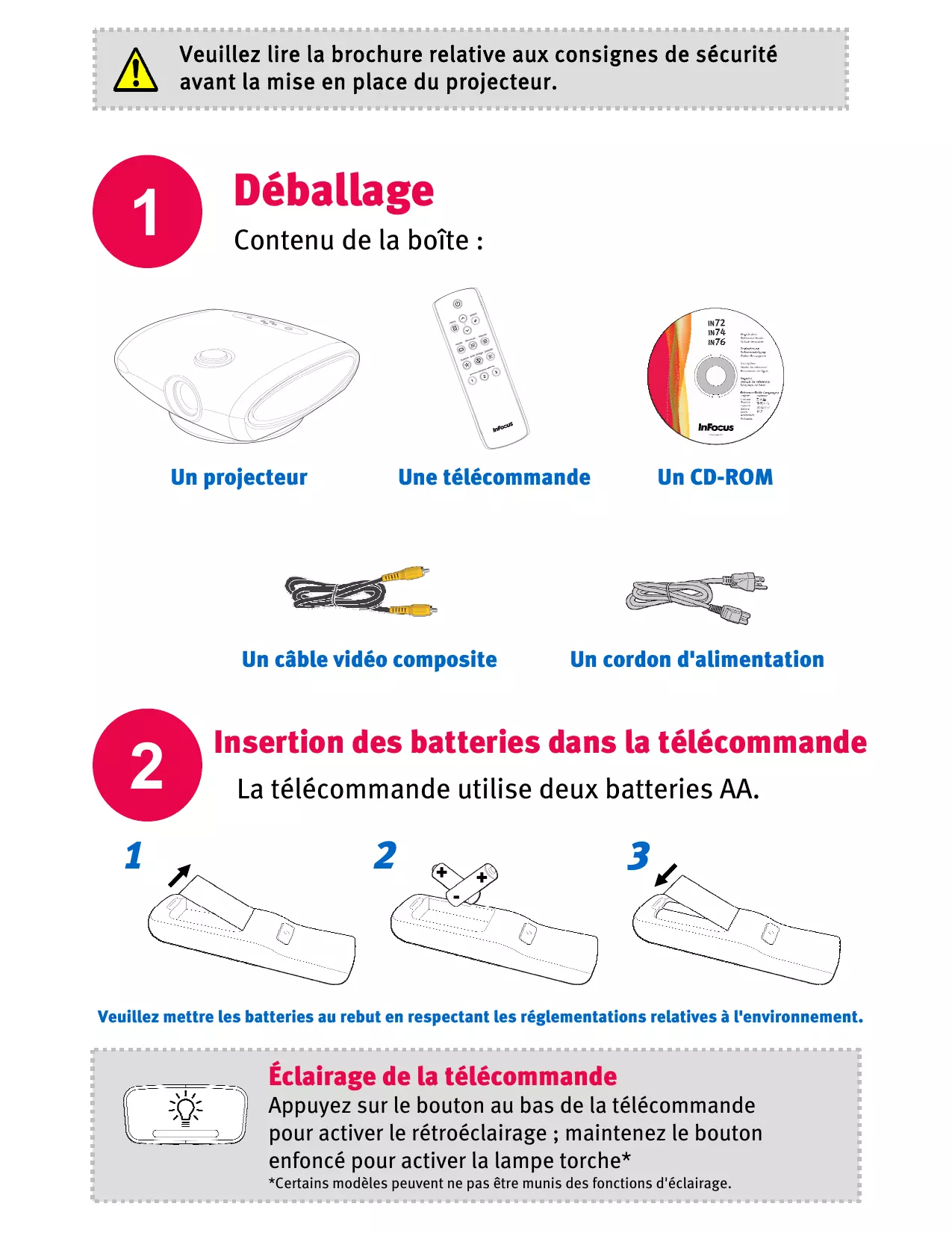

Veuillez lire la brochure relative aux consignes de sécurité avant la mise en place du projecteur.

Déballage Contenu de la boîte : Un projecteur Une télécommande Un câble vidéo composite

Un CD-ROM Un cordon d'alimentation Insertion des batteries dans la télécommande La télécommande utilise deux batteries AA.

Veuillez mettre les batteries au rebut en respectant les réglementations relatives à l'environnement. Éclairage de la télécommande Appuyez sur le bouton au bas de la télécommande pour activer le rétroéclairage ; maintenez le bouton enfoncé pour activer la lampe torche* *Certains modèles peuvent ne pas être munis des fonctions d'éclairage.

Guides de connexions Comment Raccordement à une source faire « How-to » www.infocus.com/service/howto Vous pouvez vous connecter à plusieurs sources si nécessaire. Connectez-vous à : Un DVD, un décodeur,  Standard un magnétoscope ou un jeu Câble vidéo composite (inclus) Câble audio stéréo* (non inclus) part no. SP-RCAAUD-5M

Utilisez des câbles en option (non inclus) pour obtenir une meilleure qualité vidéo  Bon Connectez-vous à : Un DVD, un décodeur, un magnétoscope ou un jeu Utilisez : Un câble S-vidéo Sépare la couleur de la luminosité afin d'améliorer la qualité. part no. SP-SVIDEO-10M Connectez-vous à : Un récepteur de télévision haute  Mieux définition ou un DVD Utilisez: Un câble vidéo de composant Sépare tous les signaux de couleurs pour obtenir une meilleure fidélité des couleurs. Compatibilité HDTV. part no. SP-CPNT-10M Connectez-vous à : Un récepteur de télévision haute définition Utilisez: Un câble HDMI Connexion entièrement numérique. Compatibilité HDTV. part no. SP-HDMI-10M  Le meilleur Connectez-vous à : Une source SCART Connectez-vous à : Une source DVI Utilisez : Un câble SCART à RGBS (RGB avec sync) Utilisez : Un câble M1 à DVI 1 Raccorde 4 connecteurs codés Connexion entièrement numérique. couleur aux connecteurs correspondant sur le projecteur. Connectez le câble au connecteur M1-DA/DVI du projecteur. 2 Activez SCART RGB dans le menu Source activée (Paramètres > Sources > Source activée).

part no. SP-DVI-D Mise en marche du projecteur et de la source

Raccordez le cordon d'alimentation au projecteur et à la prise électrique Le voyant vert sur le projecteur près du bouton d’alimentation (power) s'allume.

Mettez en marche le projecteur Appuyez sur le bouton d'alimentation (sur le projecteur ou la télécommande). Le voyant vert sur le projecteur se met à clignoter.

Patientez pendant le préchauffage de la lampe Après quelques secondes, le voyant vert s'arrête de clignoter et reste éclairé en continu. Il faut environ une minute pour que l'image atteigne sa luminosité complète.

Avertissement : Ne regardez pas directement

dans l'objectif quand le projecteur est en fonctionnement. 5 à 10 s.

Mettez en marche l'appareil source Mettez sous tension le lecteur de DVD, le décodeur, le magnétoscope, le jeu ou le récepteur de télévision haute définition.

Sélectionnez la source vidéo Au besoin, appuyez sur le bouton source (sur le projecteur ou la télécommande) pour afficher l'appareil source. Vous pouvez avoir à appuyer plusieurs fois sur le bouton.

Réglage de l’image Emplacement du projecteur Hauteur Lorsque la distance augmente, l'image augmente aussi et se déplace vers le haut. Inclinez le projecteur vers le haut ou le bas.

Distorsion trapézoïdale Ligne du centre de l'objectif Pour rendre l'image carrée :

Appuyez sur menu (sur le projecteur ou la télécommande). Appuyez sur pour mettre en surbrillance Image, puis appuyez sur le bouton select. Appuyez sur pour mettre en surbrillance Distorsion trapézoïdale, puis appuyez sur le bouton select. Appuyez sur pour régler la distorsion trapézoïdale. Appuyez sur menu pour sortir. Zoom et mise au point Calculatrice pour la taille/distance d'écran interactive www.infocus.com/calculator IN72 Taille de l'écran en diagonale Distance à l'écran Minimum Maximum 1,5 m / 60 po 2,4 m 2,8 m 2 m / 80 po 3,2 m 3,8 m 2,3 m / 92 po 3,7 m 4,3 m 3,8 m / 150 po 5,9 m

zoom (anneau extérieur) mise au point (anneau intérieur)

IN74/IN76 Taille de l’ecran Réglez d'abord le zoom, puis procédez à la mise au point sur le centre de l'image. en diagonale Taille de l'écran 1,5 m / 60 po

2,5 m 2 m / 80 po 2,7 m 3,4 m 2,3 m / 92 po 3,1 m 3,9 m

6,3 m 3,8 m / 150 po Appuyez sur resize (sur la télécommande) pour agrandir l'image (16:9) ou la réduire (4:3). Distance à l’ecran Minimum Maximum

Arrêt du projecteur Appuyez sur le bouton d'alimentation (power) Le voyant vert sur le projecteur se met à clignoter pendant que le ventilateur refroidit la lampe. Si vous devez débrancher le projecteur, patientez jusqu'à ce que le ventilateur s'arrête et que le voyant vert cesse de clignoter et reste allumé. Remarque : Lorsque le voyant vert clignote, toute activation de bouton sur le projecteur et la télécommande est ignorée.

Enregistrement auprès d'InFocus C'est rapide, facile et sûr. Activez votre garantie pour que vous puissiez bénéficier de notre service après-vente et de notre assistance. Vous pouvez aussi obtenir des offres et des notifications spéciales sur les mises à jour gratuites de produits.

Notez le numéro de série de votre projecteur Il est imprimé sur l'étiquette à l'arrière du projecteur. Vous en aurez besoin pour vous enregistrer (et si vous devez contacter l'assistance InFocus). Numéro de série :

Allez à www.infocus.com/register

Lisez le Guide de référence et visitez le site Web InFocus Insérez le CD-ROM ou allez à www.infocus.com/service Le Guide de référence multilingue se trouve sur le CD-ROM. Il couvre la configuration et le fonctionnement avancés, y compris les instructions pour le remplacement de la lampe. Le Guide de référence est également disponible à www.infocus.com/service Utilisateurs Windows* : Le CD-ROM inclut également des liens au site Web InFocus, comprenant des possibilités d'achats d'accessoires personnalisés, des offres de contrats de réparations et d'assistance et une calculatrice pour la taille/distance d'écran interactive. Dépannage S'il n'y a aucune image ou si l'image est vide Vérifiez l'alimentation Si le voyant sur le projecteur près du bouton d’alimentation (power) est éteint, assurez-vous que le cordon d'alimentation est connecté et branché dans une prise électrique en bon état de fonctionnement. Si le voyant est vert et qu'il ne clignote pas, appuyez sur le bouton power. Vérifiez la source vidéo et les câbles Assurez-vous que la source vidéo (lecteur de DVD, décodeur, magnétoscope, jeu, récepteur de télévision haute définition, etc.) est activée et que le raccordement entre la source et le projecteur est correct. Appuyez sur le bouton source (sur le projecteur ou la télécommande) Il peut être nécessaire d'appuyez plusieurs fois sur ce bouton pour afficher la source correcte. Appuyez sur le bouton Image auto sur le clavier L'image est instable ou déformée, ou le message « Signal hors échelle » est affiché Appuyez sur le bouton d'image automatique (Auto Image) de la télécommande Le voyant sur le projecteur clignote en rouge Vérifiez les évents d'aération et la lampe Éteignez le projecteur et retirez ce qui pourrait bloquer les évents d'aération. Éteignez le projecteur pendant au moins une minute pour le laisser refroidir, puis mettez-le à nouveau sous tension. Si la lampe du projecteur ne s'allume pas et que le voyant rouge clignote à nouveau, la lampe doit être remplacée. Pour des instructions sur le remplacement de la lampe, voir le Guide de référence sur le CD-ROM ou téléchargez-le à partir du site www.infocus.com/service. Le Guide de référence contient d'autres mesures de dépannage Le Guide de référence se trouve sur le CD-ROM ou peut être téléchargé à partir du site www.infocus.com/service

Avertissement : Dans le cas peu probable d'une rupture de la lampe, des particules peuvent

être éjectées du projecteur. Ne placez rien dans l'espace sous le projecteur lorsque celui-ci est en marche. Voir la brochure relative aux consignes de sécurité pour plus de détails. Questions ? InFocus ne demande qu'à vous aider ! Visitez-nous à : www.infocus.com/service InFocus se tient à votre disposition pour vous aider à bénéficier pleinement de votre nouvel achat. Nous pouvons vous aider dans les domaines suivantes :

• Détermination des tailles d'écran
• Documentation dans d'autres langues
• Connexion à vos sources (télévision, DVD, récepteur par câble/satellite, jeu, etc.)
• Sélection des accessoires en option
• Contrats de protection et de garantie des produits États-Unis, Canada, Amérique latine Téléphone de l'assistance clientèle +1 (503) 685-8888

APPEL GRATUIT : 800-799-9911

Lundi au vendredi, 7 à 17 heures – Heure de la Côte du Pacifique (USA) techsupport@infocus.com Asie du Pacifique Téléphone de l'assistance clientèle Singapour : +65 63539449 Chine: 800.828.2268 Australie : 1300-725-295 Ventes Directes Australie : 1800-885-841 Lundi au vendredi, 9 à 18 heures Heure normale de Singapour asia-support@infocus.com Europe, Moyen-Orient, Afrique Téléphone de l'assistance clientèle +31 (0)20 579 2820 Lundi au vendredi, 8 à 18 heures Heure de l'Europe du Centre emea.support@infocus.com Avertissements : Cet appareil est doté d'une lampe qui contient une très petite quantité de mercure. Mettez cette lampe au rebut conformément aux réglementations et ordonnances locales, nationales ou fédérales en vigueur. Pour de plus amples informations, visitez le site www.eiae.org. Déclaration de conformité Fabricant : InFocus Corporation, 27700B SW Parkway Ave. Wilsonville, Oregon 97070 USA Bureau européen : Strawinskylaan 585, 1077 XX Amsterdam, Pays-Bas Nous déclarons sous notre propre responsabilité que ce projecteur est conforme aux directives et normes suivantes : Directive EMC 89/336/EEC, amendée par 93/68/EEC, EMC : EN 55022, EN 55024, EN 61000-3-2, EN 61000-3-3, Directive sur les basses tensions 73/23/EEC, amendée par 93/68/EEC, Safety: EN 60950: 2000. Mars 2005 Marques déposées Apple, Macintosh et PowerBook sont des marques commerciales ou déposées d'Apple Computer, Inc. IBM est une marque commerciale ou déposée d'International Business Machines, Inc. Microsoft, PowerPoint, et Windows sont des marques commerciales ou déposées de Microsoft Corporation. Adobe et Acrobat sont des marques commerciales déposées ou non d’Adobe Systems Incorporated. InFocus, In Focus et INFOCUS (stylisé), LP, LiteShow, ScreenPlay, LitePort, ASK et Proxima sont les marques commerciales ou déposées d’InFocus Corporation aux États-Unis et dans les autres pays. Avertissement FCC Remarque : Cet appareil a été testé et certifié conforme aux limites définies pour un appareil numérique de classe B, en vertu de l'article 15 des réglementations de la FCC. Ces limitations ont été conçues afin d'assurer une protection raisonnable contre toute interférence nuisible pour une installation résidentielle. Cet équipement produit, utilise et peut rayonner de l’énergie à haute fréquence et, s’il n’est pas installé et utilisé conformément aux instructions, peut créer des interférences avec les communications radio. Cependant, il n’existe aucune garantie qu’il ne se produira pas d’interférence dans une installation particulière. Si cet équipement cause des interférences à la réception radio ou télévision, ce qui peut être déterminé en arrêtant puis en mettant l’équipement en marche, l’utilisateur est encouragé à tenter d’y remédier en prenant l'une (ou plusieurs) des mesures suivantes : --réorienter ou déplacer l’antenne de réception ; --augmenter la distance entre l’équipement et le récepteur ; --brancher l’équipement dans une prise connectée à un circuit différent de celui sur lequel le récepteur est branché ; --consulter le vendeur ou un technicien radio/télévision qualifié pour obtenir de l’aide. Canada Cet appareil numérique de classe B est conforme à la norme ICES-003 du Canada. Homologations des organismes suivants UL, CUL, NOM, IRAM, GOST, C-tick D’autres homologations nationales spécifiques peuvent s’appliquer. Reportez-vous au label de certification du produit. InFocus se réserve le droit de modifier les offres et les spécifications des produits à tout moment sans préavis.
