MODE D'EMPLOI 938304 OTIO

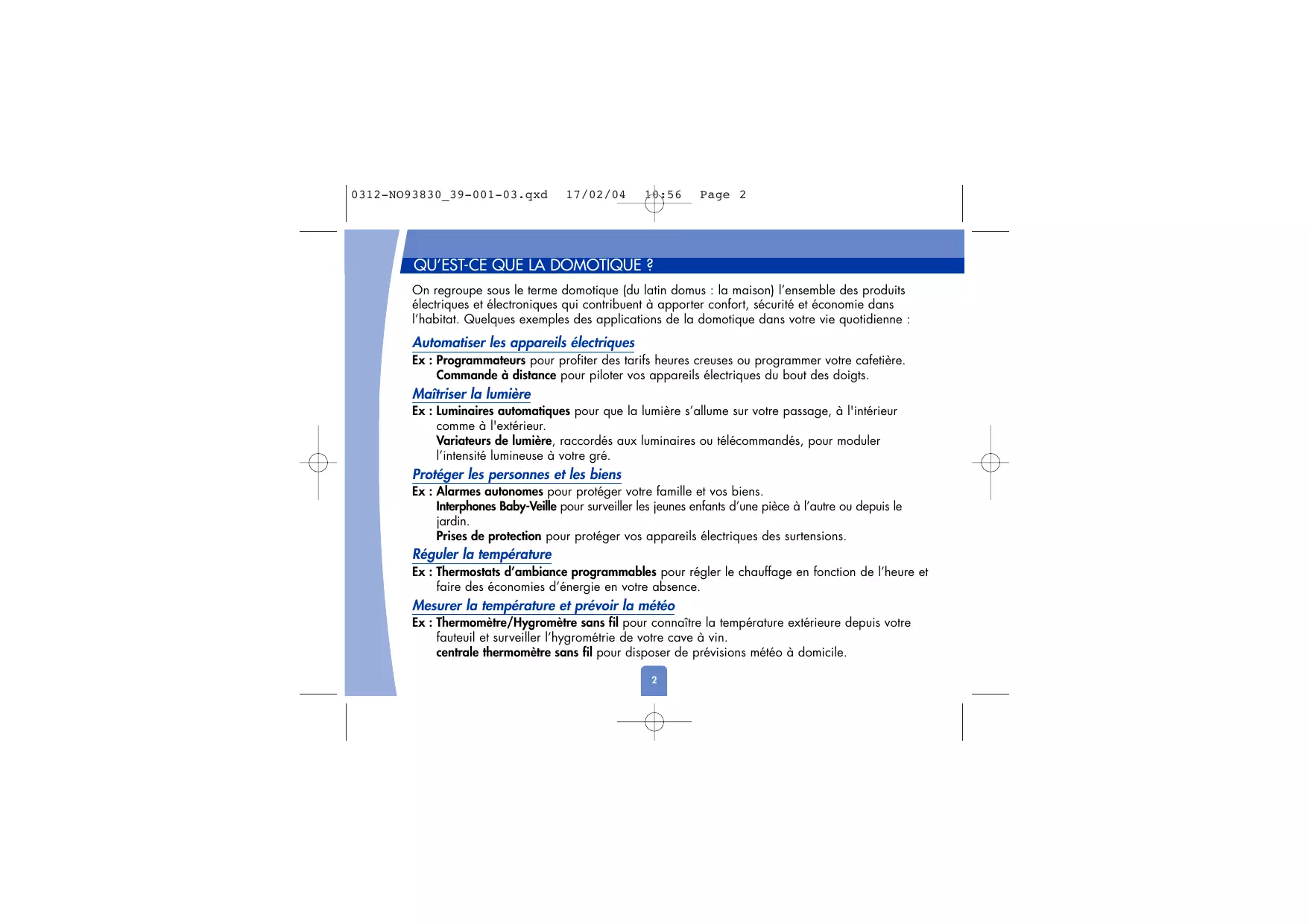

QU’EST-CE QUE LA DOMOTIQUE ? On regroupe sous le terme domotique (du latin domus : la maison) l’ensemble des produits électriques et électroniques qui contribuent à apporter confort, sécurité et économie dans l’habitat. Quelques exemples des applications de la domotique dans votre vie quotidienne :

Automatiser les appareils électriques Ex : Programmateurs pour profiter des tarifs heures creuses ou programmer votre cafetière. Commande à distance pour piloter vos appareils électriques du bout des doigts.

Maîtriser la lumière Ex : Luminaires automatiques pour que la lumière s’allume sur votre passage, à l'intérieur comme à l'extérieur. Variateurs de lumière, raccordés aux luminaires ou télécommandés, pour moduler l’intensité lumineuse à votre gré.

Protéger les personnes et les biens Ex : Alarmes autonomes pour protéger votre famille et vos biens. Interphones Baby-Veille pour surveiller les jeunes enfants d’une pièce à l’autre ou depuis le jardin. Prises de protection pour protéger vos appareils électriques des surtensions.

Réguler la température Ex : Thermostats d’ambiance programmables pour régler le chauffage en fonction de l’heure et faire des économies d’énergie en votre absence.

Mesurer la température et prévoir la météo Ex : Thermomètre/Hygromètre sans fil pour connaître la température extérieure depuis votre fauteuil et surveiller l’hygrométrie de votre cave à vin. centrale thermomètre sans fil pour disposer de prévisions météo à domicile. 2

0312-NO93830_39-001-03.qxd

Otio France, pionnier français de la domotique grand public, conçoit et fabrique des produits simples et conviviaux qui améliorent votre vie quotidienne.

NOS ENGAGEMENTS Répondre à vos attentes en matière d’amélioration de votre habitat en vous proposant une gamme

complète de produits innovants et fiables.

Assurer une garantie de deux ans minimum sur l’ensemble de notre gamme. Vous apporter une satisfaction totale par la qualité de nos produits et de nos services. Etre à votre écoute à tout moment et vous apporter conseil et assistance par l’intermédiaire de notre

service consommateurs.

EN SAVOIR PLUS SUR LA DOMOTIQUE Demandez notre guide d’information gratuit : “Conseils pratiques pour améliorer votre vie quotidienne” sur simple appel au : ou en visitant notre site internet :

Il vous parviendra par courrier sous 72 heures sans aucun engagement de votre part. N’hésitez pas à nous faire part de votre opinion sur le produit que vous venez d’acheter. Vos remarques et suggestions ainsi que vos critiques seront accueillies par la même volonté de faire toujours plus pour vous satisfaire. OTIO France - Service Consommateurs 26, rue Louis Guérin - 69628 Villeurbanne Cedex 3

AVANT-PROPOS LE PACK THERMOMETRE INTERIEUR/EXTERIEUR SANS FIL Merci d’avoir fait confiance à OTIO lors de l’achat de votre pack thermomètre sans fil Termotech. Selon le modèle, votre pack se compose d’un ou plusieurs thermomètres émetteurs et d’une centrale thermomètre qui reçoit les informations transmises par ondes radio par les thermomètres émetteurs. La centrale et les thermomètres émetteurs mesurent la température dans les différents points de la maison où ils sont installés (vérandas, chambres d’enfants, etc.). L’afficheur de la centrale vous permet de consulter toutes les températures relevées sans avoir à vous déplacer. La fonction surveillance des températures permet de contrôler que la température relevée par chacun des thermomètres reste comprise entre un minimum et un maximum que vous définissez. Une alerte visuelle et sonore vous prévient en cas de franchissement d’une de ces deux limites. La température la plus haute et la plus basse mesurée par chacun des thermomètres reste mémorisée et peut être consultée à tout moment. La centrale dispose d'une fonction de radiopilotage DCF 77, c'est-à-dire de mise à l'heure automatique sur l'horloge officielle de Francfort, qui vous assure une heure rigoureusement exacte.

Enregistrement des thermomètres émetteurs .. 13

- Enregistrement du 1er thermomètre émetteur 13

EN SAVOIR PLUS SUR LA DOMOTIQUE 3

- Enregistrement des thermomètres émetteurs supplémentaires 14

AVANT-PROPOS 5 PRESENTATION 8

En cas de changement des piles 15

Centrale thermomètre 8 Vue de dessus 8 Vue de face 8 Afficheur à cristaux liquides 9 Vue de l’arrière 10 Thermomètres émetteurs 11 Vue de face 11 Vue de l’arrière 11

Portée et transmission des ondes radio 16

MISE EN SERVICE 12 Installation des piles et enregistrement des thermomètres émetteurs Avant de commencer Insertion des piles - Thermomètres émetteurs - Centrale thermomètre

- Portée radio 16 - Test de transmission radio 17 - Perturbations de la transmission radio 17 Choix des emplacements 17

- La centrale 17 - Les thermomètres émetteurs 17 - La sonde filaire 18 - Utilisation du pied et du support mural 18

REGLAGES ET UTILISATION 19 Mise à l'heure automatique 19 Principe 19 Initialisation 19

PACK THERMOMETRE SANS FIL Réglage manuel de l’horloge 20

Fonction surveillance de température .. 24

Réglage et utilisation du réveil 21

Programmation des limites 24

Réglage de l’heure du réveil 21

Marche/arrêt de la fonction surveillance

Utilisation du réveil 21

Arrêt du signal sonore

- Fonction snooze 21

Rétro-éclairage de l’écran 25

Changement des piles 25

- Arrêt total de la fonction réveil 21

- Consultation de l’heure de réveil 21

QUE FAIRE SI ? 26 CARACTERISTIQUES TECHNIQUES 27

Thermomètre 22 Consultation de la température intérieure 22

DECLARATION DE CONFORMITE 28

Consultation manuelle des températures

CONDITIONS DE GARANTIE 29

extérieures 22 Autoscroll 22 Choix des unités de mesure °C ou °F 22

Mémorisation des températures extrêmes 23 Consultation des températures mémorisées .... 23 Effacement des températures mémorisées 23

Centrale thermomètre : modèle 93810 Vue de dessus

Rétro-éclairage Arrêt du réveil avec répétition automatique de la sonnerie (snooze) 2 3

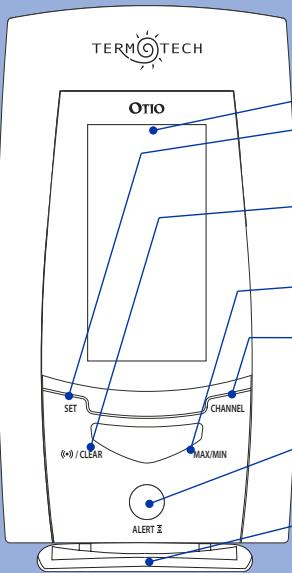

Vue de face Afficheur à cristaux liquides (voir détail ci-contre)

SET Pression brève : sélection horloge/heure de réveil Pression prolongée : réglage de l’horloge 4

Marche/arrêt de la fonction réveil Effacement des températures extrêmes atteintes 5

MAX/MIN Consultation des températures extrêmes atteintes (mini et maxi) 6

/ CLEAR CHANNEL Pression brève : sélection du canal de thermomètre émetteur Pression prolongée : marche/arrêt de la fonction autoscroll

ALERT Pression brève : marche/arrêt de la fonction surveillance des températures Pression prolongée : réglage des limites de température mini et maxi

ALERT Pression prolongée signifie que la touche reste enfoncée pendant au moins 3 secondes. 8

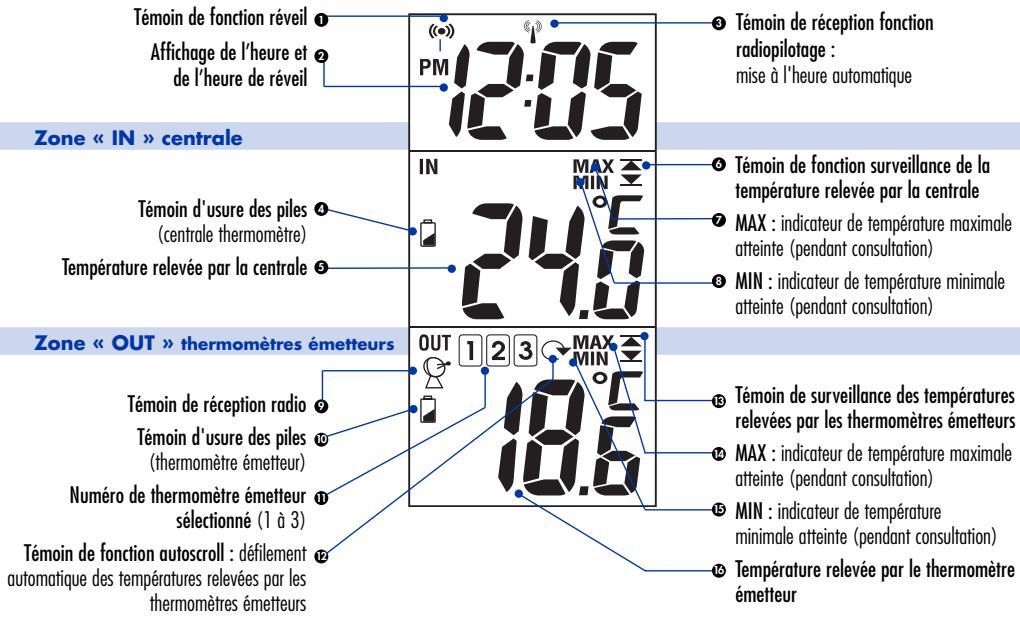

PACK THERMOMETRE SANS FIL Afficheur à cristaux liquides Zone horloge-réveil

Témoin de fonction réveil Affichage de l’heure et de l’heure de réveil

Témoin de réception fonction radiopilotage : mise à l'heure automatique

Zone « IN » centrale 6

Témoin d'usure des piles (centrale thermomètre) Température relevée par la centrale

Témoin de fonction surveillance de la température relevée par la centrale MAX : indicateur de température maximale atteinte (pendant consultation) MIN : indicateur de température minimale atteinte (pendant consultation)

Zone « OUT » thermomètres émetteurs

Témoin de réception radio Témoin d'usure des piles (thermomètre émetteur) Numéro de thermomètre émetteur sélectionné (1 à 3) Témoin de fonction autoscroll : défilement automatique des températures relevées par les thermomètres émetteurs

Témoin de surveillance des températures relevées par les thermomètres émetteurs MAX : indicateur de température maximale atteinte (pendant consultation) MIN : indicateur de température minimale atteinte (pendant consultation) Température relevée par le thermomètre émetteur

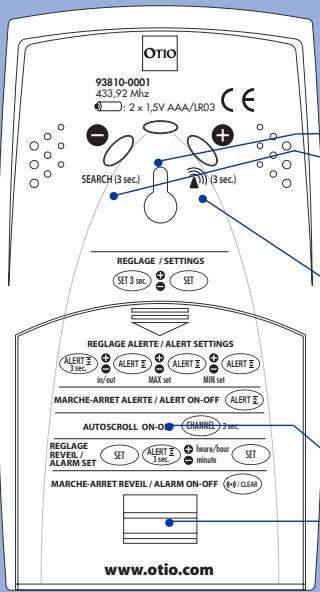

PRESENTATION Vue de l’arrière

Centrale thermomètre : modèle 93810 Vue de l’arrière

93810-0001 433,92 Mhz : 2 x 1,5V AAA/LR03

Encoche pour fixation murale

Pression brève : réglage des minutes et des températures limites (-)

SEARCH REGLAGE / SETTINGS SET 3 sec.

Pression prolongée : enregistrement des thermomètres émetteurs

Pression brève : réglage des heures et des températures limites (+) Sélection d’affichage en degrés Fahrenheit ou Celsius

MARCHE-ARRET REVEIL / ALARM ON-OFF

SET Pression prolongée : active/désactive la mise à l'heure automatique

Compartiment à piles

Encoches de fixation sur pied

Pression prolongée signifie que la touche reste enfoncée pendant au moins 3 secondes. 10

PACK THERMOMETRE SANS FIL Thermomètres émetteurs Vue de face

modèles 93804 et 93805

Affichage de température locale

Témoin LED de transmission radio

Sonde thermique intégrée

Obturateur et prise de raccordement de la sonde filaire étanche

modèles 93806, 93807 et 93809

Compartiment à piles

Porte du compartiment

Vis de fermeture de la porte du compartiment

MISE EN SERVICE Installation des piles et enregistrement des thermomètres émetteurs

Avant de commencer Pour assurer une mise en service rapide et un fonctionnement optimal de votre pack thermomètre sans fil :

1- Retirez le film plastique protecteur recouvrant l'écran de la centrale. 2- Dévissez et ouvrez les portes des compartiments à piles de tous les appareils. 3- Insérez d’abord les piles de la centrale, puis insérez les piles du ou des thermomètres émetteurs et placez-les à proximité de la centrale. Les thermomètres émetteurs communiquent avec la centrale thermomètre par ondes radio, sur une fréquence de 433,92 MHz. La portée de transmission est de 30 mètres mais peut être affectée par la nature des obstacles (murs, fenêtres...) et par l’emplacement des thermomètres émetteurs et de la centrale. Pour un fonctionnement optimum de votre pack thermomètre sans fil, nous vous conseillons de n’utiliser que des piles alcalines de qualité pour l’alimentation des appareils. Chaque appui sur une touche est confirmé par un bip sonore.

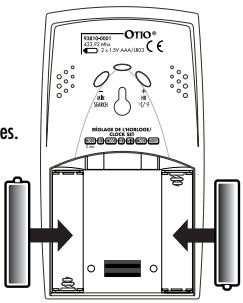

PACK THERMOMETRE SANS FIL Insertion des piles - Centrale thermomètre : modèle 93810

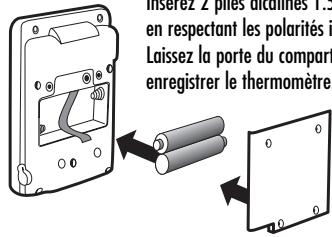

- Thermomètres émetteurs : modèles 93804, 93805, 93806, 93807, 93809 Insérez 2 piles alcalines 1.5V type AAA / LR 03 en respectant les polarités indiquées. Laissez la porte du compartiment ouverte pour enregistrer le thermomètre.

Insérez 2 piles alcalines 1.5V type AA / LR 06 en respectant les polarités indiquées.

Enregistrement des thermomètres émetteurs

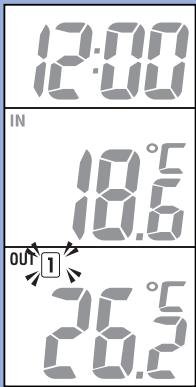

- Enregistrement du 1er thermomètre émetteur Dès l’insertion des piles, l’horloge de la centrale affiche 0:00, la température ambiante s’affiche dans la zone « IN » tandis que la zone « OUT » de l’afficheur clignote, en attente de l'enregistrement du ou des thermomètre(s) émetteur(s). Remarque : si vous avez été interrompu lors de l'enregistrement du thermomètre émetteur, reportez-vous au chapitre « Enregistrement de thermomètres émetteurs supplémentaires ».

MISE EN SERVICE Dès l’insertion des piles, le thermomètre émetteur affiche la température ambiante et le témoin LED de transmission radio clignote 3 fois. La centrale émet un signal sonore et la zone « OUT » affiche suivi quelques secondes plus tard de la température transmise par le thermomètre émetteur. Revissez les capots en vérifiant que les joints d’étanchéité des thermomètres émetteurs sont bien en place. - Enregistrement des thermomètres émetteurs supplémentaires Votre centrale peut admettre jusqu’à trois thermomètres émetteurs. Le thermomètre émetteur supplémentaire référence 93807 et 93808 est disponible chez votre revendeur pour étendre votre installation au fur et à mesure de vos besoins. L’enregistrement des thermomètres émetteurs se fait automatiquement dans l’ordre 1, 2, 3. Chaque nouveau thermomètre enregistré prend la première position libre. Si vous avez déjà enregistré deux thermomètres en position 1 et 2, un nouveau thermomètre sera enregistré automatiquement en 3e position.

PACK THERMOMETRE SANS FIL Maintenez la touche SEARCH (3 sec.) enfoncée jusqu’au bip sonore et relâchez-la pour faire clignoter

la zone « OUT » et permettre l’enregistrement de l’émetteur.

Insérez les piles dans le thermomètre émetteur supplémentaire.

La zone « OUT » affiche

accompagné quelques instants plus tard de la température mesurée.

Répétez la procédure ci-dessus pour ajouter un 3e thermomètre. Vous pouvez vérifier les températures mesurées par les thermomètres émetteurs en les faisant défiler dans la zone « OUT » de l’afficheur grâce à CHANNEL . En cas de changement des piles Le changement de piles de l’un des thermomètres émetteurs est considéré comme l’ajout d’un nouveau thermomètre émetteur. Si vous possédez deux thermomètres émetteurs et que vous changez les piles du premier, il sera alors enregistré en position 3 par la centrale. La première position s’effacera automatiquement au bout de 30 minutes.

Si les trois positions sont déjà affectées, sélectionnez manuellement le numéro d’émetteur que vous voulez réenregistrer à l’aide de CHANNEL . Lors de la procédure d’enregistrement, le nouveau thermomètre reprendra alors sa position initiale.

MISE EN SERVICE Portée et transmission des ondes radio

- Portée radio La portée radio entre la centrale et les thermomètres est de 30 mètres en champ libre. Le champ libre sous-entend un espace sans relief et sans obstacle. Cette notion théorique varie obligatoirement selon l’environnement. En effet, la transmission des ondes radio peut être affectée par la présence de matériaux conducteurs ou isolants (mobilier, miroirs, châssis ou parois métalliques, câbles du réseau électrique, etc.) ainsi que par la nature et l’épaisseur des obstacles à traverser. Les matériaux susceptibles d’atténuer la transmission sont en ordre croissant de résistance : le bois, le placoplâtre, la brique, les moellons, la pierre, le béton armé, le grillage et les parois métalliques. Aussi, veillez à ne pas poser la centrale et les thermomètres directement sur une surface métallique (réfrigérateur, table métallique...).

Les pourcentages indiquent une estimation du taux de pénétration

Eloignez également la centrale et les thermomètres de toute source de rayonnement électromagnétique qui risquerait de perturber la transmission comme la télévision, le four à microondes...

PACK THERMOMETRE SANS FIL - Test de transmission radio Vous pouvez à tout moment effectuer un test de portée pour vérifier si la transmission entre le thermomètre et la centrale s’effectue correctement en appuyant brièvement sur le bouton « TX » du thermomètre. Un double bip sonore doit retentir à la centrale, le signal sonore ne retentit pas lorsque l’émetteur est hors de portée. - Perturbations de la transmission radio Les signaux radio émis par d’autres appareils fonctionnant sur la même bande de fréquence (carillons sans fil, systèmes d’alarme, commande à distance, etc.) peuvent momentanément perturber la liaison entre les éléments de votre pack. Dans ce cas, et si aucune transmission radio n’est détectée par la centrale pendant une période de 30 minutes, la zone « OUT » affiche - -. La réception des informations et l’affichage de température reprennent automatiquement dès que le niveau d’interférences baisse. Choix des emplacements

- La centrale Votre centrale et vos thermomètres peuvent se poser sur un meuble ou s’accrocher au mur. Le choix de l’emplacement de votre centrale est essentiel pour son bon fonctionnement. Elle doit être placée dans un endroit tempéré afin d’indiquer une température ambiante réaliste. Evitez de l’exposer à une source de chaleur comme le soleil, une cheminée, un radiateur, une télévision, etc. La centrale mesure les températures de 0°C à 50°C. Elle ne doit pas être placée à l’extérieur. - Les thermomètres émetteurs Bien que les thermomètres émetteurs résistent aux intempéries, il est recommandé de ne pas les exposer directement au soleil ou à la pluie ; la température la plus réaliste étant mesurée à l’ombre et sous abri. 17

0312-NO93830_39-001-03.qxd

MISE EN SERVICE Un thermomètre émetteur doit être placé dans un rayon maximum de 30 mètres autour de la centrale. Nous vous conseillons de faire un test de portée radio pour vérifier si certains obstacles ne viennent pas perturber la transmission. Les thermomètres émetteurs mesurent les températures comprises entre : - 20°C à + 50°C en mesure directe, - 50°C à + 70°C avec la sonde filaire. - La sonde filaire Une sonde filaire est fournie avec chaque thermomètre émetteur. Elle permet de mesurer de façon permanente la température d’un liquide (piscine, aquarium...) en y étant immergée directement. Son utilisation est également recommandée pour mesurer la température dans un congélateur. En effet l’exposition permanente du thermomètre émetteur au froid réduit la durée de vie de ses piles. Il est donc préférable de le laisser à l’extérieur. Otez l’obturateur en caoutchouc qui protège la prise de raccordement de la sonde filaire et insérez la fiche de la sonde filaire. La mesure de température bascule alors automatiquement de la sonde thermique interne à la sonde filaire. - Utilisation du pied et du support mural

La centrale peut se clipser sur son pied pour être posée sur une surface horizontale. Elle peut également s'accrocher au mur grâce à l’encoche de fixation située sur son dos. Les thermomètres émetteurs sont équipés d’un support clipsable qui peut être soit posé au mur, soit sur une surface horizontale grâce à sa béquille escamotable. 18

PACK THERMOMETRE SANS FIL REGLAGES ET UTILISATION Mise à l'heure automatique (Radiopilotage DCF 77)

Principe Votre centrale thermomètre dispose d'une fonction de radiopilotage DCF 77, c'est-à-dire de mise à l'heure automatique calée sur l'horloge officielle de Francfort. Elle vous assure ainsi une heure rigoureusement exacte. Dans des conditions normales, la réception est optimale dans un rayon de 1500 à 2000 kilomètres autour de Francfort. La France et la Belgique sont particulièrement bien couvertes par le signal DCF 77. L'antenne de Francfort émet en continu et communique avec la centrale thermomètre par ondes radio, sur une fréquence de 77,5 kHz. Afin de prolonger la durée de vie des piles, votre centrale est programmée pour capter d'elle-même le signal à certaines heures seulement : 4, 5 et 6 heures du matin. En dehors de ces créneaux horaires, vous pouvez activer la fonction de radiopilotage manuellement. N.B. : le changement d'heure été/hiver se fera automatiquement à partir de Francfort. Important : le signal radio peut être perturbé par des interférences diverses. Celles-ci peuvent être causées par les champs magnétiques d'autres appareils (téléviseur, ordinateur, etc.), par des agents naturels (orages par exemple) ou par des constructions métalliques (ferrobéton, toits en tôle, etc.). Par sécurité, placez votre récepteur à 1,5 mètre d'un autre appareil susceptible d'émettre un champ magnétique. Initialisation Orientez votre centrale le plus possible en direction de Francfort (l'Est pour la France). Appuyez sur jusqu'au bip sonore. L'icone se met à clignoter tandis que la centrale cherche à capter le signal DCF 77. Cette opération peut durer de 2 à 10 minutes, pendant lesquelles la centrale suspend toutes les autres opérations manuelles. Vous pouvez annuler à tout moment en appuyant brièvement sur . Quand la centrale reçoit et enregistre le signal, l'heure se règle automatiquement. Le témoin s'affiche. Il indique que la centrale est calée sur l'heure de Francfort.

REGLAGES ET UTILISATION Remarque : si le témoin disparaît de l'écran, cela signifie que la centrale a perdu le signal DCF 77. Elle cherchera d'elle-même aux heures indiquées ci-dessus à se synchroniser à nouveau. Vous pouvez toutefois réactiver la fonction manuellement. Réglage manuel de l’horloge Remarque : en gardant le doigt appuyé sur l’affichage pour l’ensemble des réglages.

, vous accélérez le défilement des chiffres de

Appuyez deux secondes sur SET pour faire clignoter l’affichage de la zone horloge.

Sélectionnez le format d’affichage de l’heure 12 H AM/PM ou 24 H en appuyant sur Validez en appuyant sur SET . Le réglage par défaut est le format 24 H.

L‘affichage de l’heure se met à clignoter.

Réglez les heures avec et les minutes avec Validez en appuyant sur SET .

Le décalage horaire par défaut 0 se met à clignoter, il correspond à l’utilisation normale (heure

locale) de l’appareil. Appuyez sur SET pour le valider. Remarque : si vous avez opté pour le réglage manuel de l'horloge, cette fonction sert à passer de l’heure d’été à l’heure d’hiver et vice versa. Le décalage réglé en plus ou en moins sera répercuté directement sur l’horloge après validation. Exemple : si vous réglez l'horloge à 12 heures et le décalage à -1, l’heure de l'horloge sera retardée d’une heure et affichera donc 11 heures. Le réglage à +1 avance l'heure d'une heure.

PACK THERMOMETRE SANS FIL Réglage et utilisation du réveil Réglage de l’heure de réveil Appuyez brièvement sur SET , l’heure de réveil apparaît dans la zone horloge. Appuyez sur ALERT jusqu’au bip sonore. L’affichage se met à clignoter et le témoin réveil apparaît. Réglez l’heure de réveil à l’aide des touches et . Validez en appuyant sur SET . Utilisation du réveil

- Marche Pressez sur

pour faire apparaître le témoin réveil sur l’affichage horloge. Le réveil sonnera pendant une minute à l’heure que vous aurez programmée. - Arrêt avec répétition arrête la sonnerie momentanément. Elle se répète automatiquement au bout de 8 minutes. Le témoin réveil clignote pour indiquer que la fonction snooze est enclenchée. - Arrêt Une pression sur l’une des autres touches arrête la sonnerie définitivement. - Arrêt total Pour désactiver la fonction réveil, appuyez sur

- Consultation de l’heure de réveil Pour consulter l’heure du réveil, appuyez sur SET . Remarque : le réveil ne sonne qu’une seule fois pendant une minute si aucune intervention sur les touches n’est faite pendant ce délai. 21

REGLAGES ET UTILISATION Thermomètre

Consultation de la température intérieure La température intérieure s’affiche dans la zone « IN » centrale. Consultation manuelle des températures extérieures Si vous avez enregistré plusieurs thermomètres émetteurs, vous pouvez faire défiler la température relevée par chacun d’entre eux en appuyant successivement sur CHANNEL . La température mesurée s’affiche en regard du numéro de thermomètre émetteur correspondant. Autoscroll La centrale dispose de la fonction autoscroll qui permet le défilement automatique des températures relevées par les thermomètres émetteurs toutes les 5 secondes. Appuyez 2 secondes sur CHANNEL . Le témoin apparaît dans la zone « OUT ». Les températures s’afficheront successivement toutes les 5 secondes. Appuyez de nouveau 2 secondes sur CHANNEL pour arrêter la fonction autoscroll.

N. B. : la consultation n’est possible que si plusieurs thermomètres émetteurs ont été enregistrés. CHANNEL est inopérante si la centrale n’a enregistré qu’un seul thermomètre émetteur. Choix des unités de mesure °C ou °F Sélectionnez l’affichage °C ou °F en appuyant sur

au dos de la centrale.

PACK THERMOMETRE SANS FIL Mémorisation des températures extrêmes La centrale mémorise la température la plus basse et la plus haute relevée par elle-même et par les thermomètres émetteurs. A chaque mesure, elle compare la valeur relevée avec les extrêmes en mémoire et les remplace si elle est plus haute ou plus basse. Consultation des températures mémorisées

Appuyez sur MAX/MIN . Le témoin MAX Appuyez de nouveau sur MAX/MIN

apparaît ainsi que les températures maximales enregistrées par la centrale et le thermomètre émetteur n° 1.

pour consulter les températures minimales.

Pour consulter les températures extrêmes des thermomètres émetteurs 2 et 3, sélectionnez d’abord la position de thermomètre correspondant à l’écran à l’aide de CHANNEL et appuyez successivement sur MAX/MIN . Effacement des températures mémorisées Appuyez sur MAX/MIN .

pour effacer les températures maximales.

Appuyez de nouveau sur MAX/MIN et sur

pour effacer les températures minimales. Pour effacer les températures extrêmes des thermomètres émetteurs 2 et 3, sélectionnez d’abord la position de thermomètre correspondant à l’écran à l’aide de CHANNEL et répétez les opérations précédentes. Remarque : les températures relevées dans la minute suivant l’effacement seront mémorisées, car elles constituent les nouveaux extrêmes. 23

0312-NO93830_39-001-03.qxd

REGLAGES ET UTILISATION Fonction surveillance de température

La fonction surveillance des températures permet de contrôler que la température relevée par chacun des thermomètres reste comprise entre un minimum et un maximum que vous définissez. Une alerte visuelle et sonore vous prévient en cas de franchissement d’une de ces deux limites. Programmation des limites

1 Appuyez 2 secondes sur ALERT La zone « IN » de l’afficheur se met à clignoter.

2 Appuyez sur ou de la centrale pour sélectionner la Les zones se succèdent dans le sens IN, OUT, 1, 2, 3. zone dont vous souhaitez programmer les limites de température. Remarque : pendant cette opération, l’affichage concerné doit clignoter. Si ce n’est pas le cas, vous devez recommencer au point 1. Par défaut, les limites de la zone « IN » sont fixées à 50°C pour le maximum et 0°C pour le minimum. Pour la zone « OUT », les limites sont fixées à 70°C pour le maximum et à - 50°C pour le minimum.

3 Appuyez sur ALERT Le témoin de limite haute se met à clignoter.

4 Réglez la température de votre choix à l’aide de

5 Appuyez de nouveau sur ALERT 6 Réglez la température de votre choix à l’aide de

7 Appuyez sur ALERT Le témoin de limite basse se met à clignoter. et

pour valider vos réglages.

Répétez la procédure pour régler les limites des autres zones. N. B. : la température mini réglée doit impérativement être inférieure à la température maxi. 24

0312-NO93830_39-001-03.qxd

PACK THERMOMETRE SANS FIL Marche/arrêt de la fonction surveillance Appuyez brièvement sur ALERT

pour mettre en marche la fonction surveillance. Les témoins s’affichent dans les zones « IN » et « OUT » indiquant que la fonction est activée. Si la température mesurée franchit l’une des limites programmées, la centrale émet un signal sonore de 5 secondes toutes les minutes et l’affichage de la zone concernée clignote. Le signal sonore s’arrête si la température mesurée repasse en dessous ou au-dessus de la limite qui aura déclenché le signal ou si vous appuyez sur l’une des touches de l’appareil. Dans ce cas la zone de l’afficheur continue de clignoter. Appuyez de nouveau sur ALERT pour arrêter la fonction surveillance. Arrêt du signal sonore Appuyez sur une des touches pour arrêter le signal sonore.

Rétro-éclairage de l’écran , l’écran s’allume pendant 5 secondes.

Changement des piles Lorsque la tension des piles commence à faiblir, le témoin d'usure des piles apparaît dans la zone « IN », indiquant que les piles de la centrale sont à changer, ou dans la zone « OUT », indiquant que les piles du thermomètre émetteur correspondant au numéro affiché sont à changer. Le témoin d’usure des piles apparaît également sur l’affichage des thermomètres émetteurs modèles 93806, 93807 et 93809. Remarque : le changement de pile remet à zéro tous les réglages de la centrale, qui doivent être renouvelés. Après le changement de piles d’un des thermomètres, vous devrez le réenregistrer auprès de la centrale (voir chapitre « Mise en service », paragraphe « En cas de changement des piles »). 25

REGLAGES ET UTILISATION Entretien Servez-vous d’un chiffon doux légèrement humide et séchez les appareils immédiatement avec un chiffon sec. N’utilisez jamais de détergent ou de solvant pour nettoyer les appareils.

QUE FAIRE SI ? Anomalies

Vérifications/solutions

Pas d’affichage sur la centrale lors de la mise en place des piles.

Vérifiez le sens et l’état des piles. Retirez le film plastique protecteur recouvrant l'écran de la centrale.

Pas d’affichage de température sur le thermomètre émetteur 93806/07/09.

Vérifiez le sens et l’état des piles.

Pas d’affichage de température extérieure sur la centrale.

Vérifiez le sens et l’état des piles, le témoin d'usure des piles est-il allumé ? Faites un test de transmission radio. Réenregistrez le ou les thermomètres émetteurs auprès de la centrale.

La température affichée ne paraît pas réaliste.

L’appareil est peut-être mal positionné : une exposition directe au soleil, à la pluie, aux courants d’air, etc. En cas d’utilisation de la sonde filaire, vérifiez qu’elle soit bien connectée.

Affichage « LL » ou « HH » sur la centrale et/ou l’émetteur.

Vérifiez que la sonde filaire est correctement branchée à l’émetteur et que le fil électrique est en parfait état. Vérifiez que vous êtes bien dons les plages de mesures suivantes : - Centrale : 0°C à + 50°C - Thermomètre émetteur : de - 20°C à + 50°C en mesure directe de - 50°C à + 70°C avec la sonde filaire 26

0312-NO93830_39-001-03.qxd

PACK THERMOMETRE SANS FIL CARACTERISTIQUES TECHNIQUES Centrale thermomètre : modèle 93810

Thermomètre émetteur :

Mesure et surveillance des températures à distance

Fréquence de transmission radio : 433,92 MHz

Mémorisation des températures extrêmes atteintes

Portée de transmission radio : jusqu’à 30 mètres selon

Horloge radiopilotée :

- Radiopilotage DCF 77 - Fréquence de réception radio : 77,5 kHz Horloge 12/24 heures Réveil avec fonction snooze : report du réveil avec répétition de l’alarme toutes les 8 minutes Témoin d'usure des piles pour la centrale et les thermomètres émetteurs Thermomètre intérieur : - Plage de mesure : de 0°C à 50°C - Précision de mesure : +/- 1°C - Résolution d’affichage : 0,1°C Alimentation : 2 piles alcalines 1,5 V type AAA / LR03 Dimensions : H170 x L98 x P30

Enregistrement automatique auprès de la centrale

thermomètre Prise de connexion pour raccordement d’une sonde

filaire étanche (fournie) Boîtier résistant aux intempéries Témoin d'usure des piles sur l’afficheur du thermomètre

et reporté sur la centrale Témoin de transmission radio Plage de mesure directe : de - 20°C à + 50°C Plage de mesure avec la sonde filaire : de - 50°C

à + 70°C Précision de mesure : +/- 2°C Sonde filaire : 2 mètres Alimentation : 2 piles alcalines 1,5 V type AAA/LR03 Dimensions : H88 x L60 x P25

Ce produit satisfait aux exigences essentielles de la directive R&TTE n°1999/5/CE qui lui sont applicables. 27

0312-NO93830_39-001-03.qxd

DECLARATION DE CONFORMITE EQUIPEMENT RADIOELECTRIQUE OTIO FRANCE SA

26, rue Louis Guérin - 69100 VILLEURBANNE Téléphone : 04 78 17 18 00 Télécopie : 04 78 17 18 39

Identification du produit : • Nature : Thermomètre émetteur Centrale thermomètre • Type : 938xx 938xx • Modèles : 93804/93805/93806/93807/93809 93810 Déclare sous son entière responsabilité que les produits décrits ci-dessus sont en conformité avec les exigences essentielles applicables et en particulier celles de la directive 1999/5/CE suivantes : Article 3.1 a Protection de la santé et de la sécurité de l’utilisateur EN 60950 EN 50371 Article 3.1 b Exigences de protection en ce qui concerne la compatibilité électromagnétique EN 301489-3 EN 300683-3 Article 3.2 Bonne utilisation du spectre radioélectrique de façon à éviter les interférences dommageables EN 300220-3 EN 300220-3 A cet effet, déclare que toutes les séries d’essais radio ont été effectuées. Identification de l’organisme notifié pour le thermomètre émetteur : Nom : PHOENIX Test-Lab Numéro d’identification : 0700

Procédure suivie : annexe IV Date : 25 juillet 2003 L. Heitz Directeur Produit

PACK THERMOMETRE SANS FIL CONDITIONS DE GARANTIE

• Ce produit est garanti 2 ans contre tout vice de matière ou de fabrication dans le cadre d’une utilisation normale et du respect des préconisations d’emploi. • Pendant la période de garantie, pensez à vous munir de votre justificatif d’achat (ticket de caisse ou bon de garantie) qui vous sera demandé si vous aviez à retourner le produit à votre revendeur ou à notre service après-vente. • La garantie ne couvre pas les détériorations provenant d’un usage anormal ou abusif, ni les dommages dus aux surtensions du secteur ou à la foudre. L’ouverture des appareils ou leur modification par les utilisateurs entraîne la suppression de la garantie. • La responsabilité d’Otio France se limite à l’échange de produits reconnus défectueux ou à leur réparation, mais ne s’étend en aucun cas aux conséquences résultant de leur mise en service, de leur usage, de leur non-fonctionnement ou de leur mauvais entretien. • La société Otio France se réserve le droit de modifier à tout moment, dans l'intérêt du consommateur, les caractéristiques ou composants de ses produits, sans préavis.
