MODE D'EMPLOI AAC90 AERI

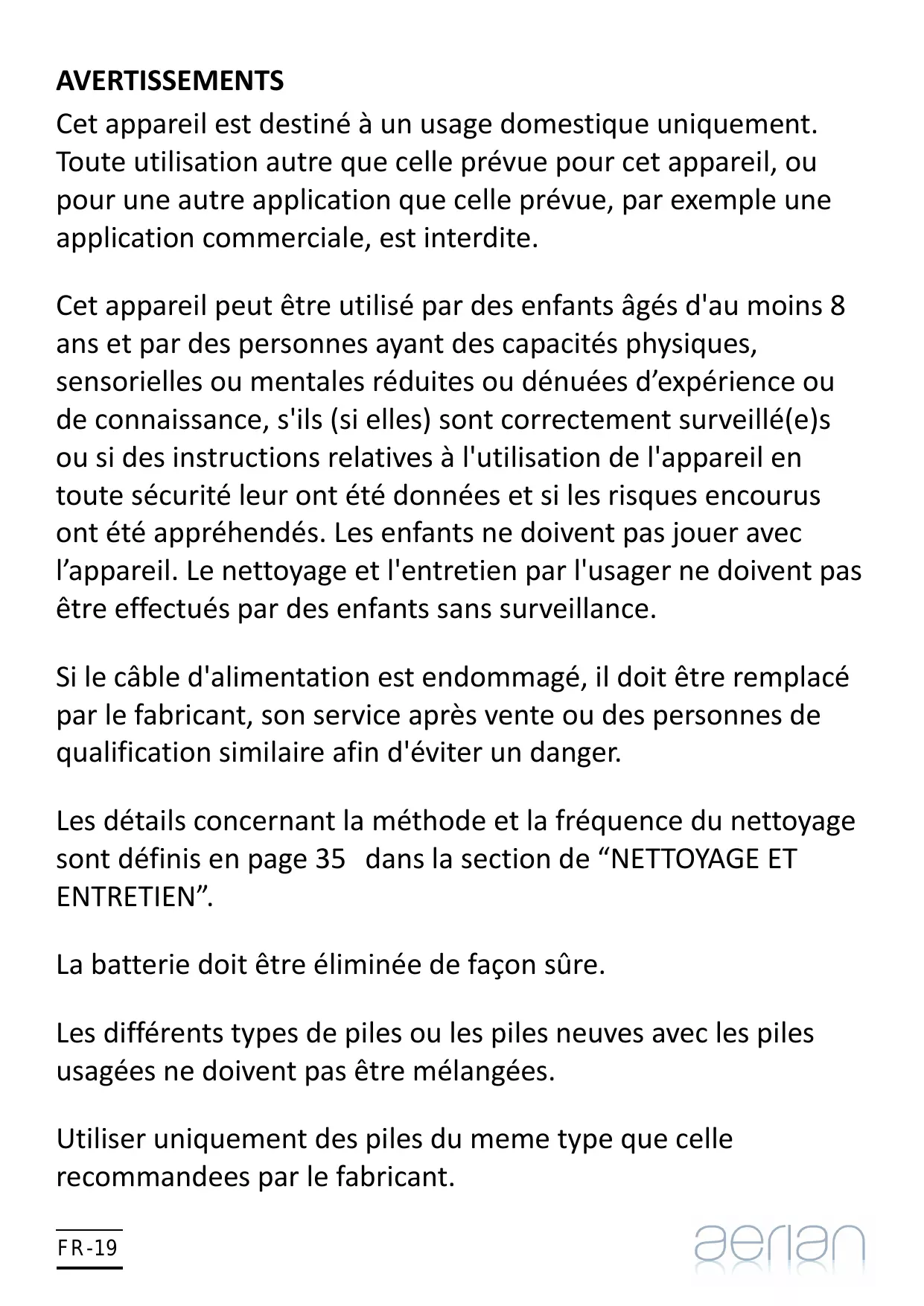

AAC90 AVERTISSEMENTS Cet appareil est destiné à un usage domestique uniquement. Toute utilisation autre que celle prévue pour cet appareil, ou pour une autre application que celle prévue, par exemple une application commerciale, est interdite. Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger. Les détails concernant la méthode et la fréquence du nettoyage sont définis en page 35 dans la section de “NETTOYAGE ET ENTRETIEN”. La batterie doit être éliminée de façon sûre. Les différents types de piles ou les piles neuves avec les piles usagées ne doivent pas être mélangées. Utiliser uniquement des piles du meme type que celle recommandees par le fabricant. FR-19 Les piles usagées doivent être enlevées de l'appareil. Les piles (piles installées) ne doivent pas être exposées à une chaleur excessive telle que celle du soleil, d'un feu ou d'origine similaire. Il convient d’attirer l’attention sur les problèmes d’environnement dus à la mise au rebut des piles usagées de façon sure. Déposez-les dans des bacs de collecte prévus pour cet effet (renseignez-vous auprès de votre revendeur afin de protéger l'environnement). Le fluide frigorigène utilisé dans cet appareil est un gaz à effet de serre fluoré qui peut être nocif pour l’environnement et peut être responsable du réchauffement global s’il s’échappe dans l’atmosphère. Le R-410A utilisé dans cet appareil est un gaz à effet de serre fluoré relevant du protocole de Kyoto, qui peut être nocif pour l’environnement et peut être responsable du réchauffement global s’il s’échappe dans l’atmosphère. Son potentiel de réchauffement global est 1975. FR-20

CONSIGNES DE SÉCURITÉ IMPORTANTES

Utilisez l’appareil exclusivement à la verticale sur une surface horizontale et plane, à 30 cm au minimum de tous les murs et objets. 30 cm 30 cm Éteignez et débranchez l'appareil quand vous ne l’utilisez pas et avant de le nettoyer. Transportez et rangez l’appareil exclusivement en position verticale. Placez toujours l'appareil sur une surface horizontale et stable. Ne couvrez pas et ne bouchez pas les grilles d’entrée et de sortie d’air. N’utilisez pas l’appareil dans les pièces humides, par exemple dans les salles de bain et les buanderies, pour éviter un risque de choc électrique. Ne placez pas d’objet sur l’appareil. N’utilisez pas l'appareil avec les mains mouillées ou humides. N’utilisez pas l’appareil en présence de substances ou vapeurs inflammables, par exemple de l’alcool, des insecticides, de l’essence, etc. N’allumez pas et n’éteignez pas l’appareil avec sa fiche secteur. Utilisez TOUJOURS le panneau de contrôle pour allumer et éteindre l’appareil. Les filtres doivent toujours être utilisés avec l’appareil. Manipulation et utilisation des piles Piles de la télécommande : Les piles ne doivent être changées que par les adultes. Ne laissez pas les enfants utiliser la télécommande si le couvercle du logement des piles n’est pas refermé. Si la polarité des piles n’est pas respectée, il y a un risque d’incendie et de détérioration de l’appareil. Remplacez la pile uniquement par une pile du même type. La télécommande fonctionne avec deux piles AAA de 1,5 V qui sont accessibles et peuvent être remplacées. Insertion des piles dans la télécommande

1. Ouvrez le couvercle du logement des piles.

2. Insérez deux piles en veillant à respecter la polarité indiquée par les signes + et -. Si les piles sont

incorrectement positionnées, la télécommande ne fonctionnera pas.

3. Refermez le couvercle du logement des piles.

FR-21 DESCRIPTION Devant

1. Panneau de contrôle

3. Poignée de transport

5. Filtre à air supérieur (derrière la grille)

8. Filtre à air inférieur (derrière la grille)

10. Orifice de vidange inférieur

11. Raccord de vidange continue

FR-22 Accessoires Tuyau d'évacuation Barre coulissante réglable Adaptateur extérieur avec bouchon Raccord d'évacuation Bouchon Bande de mousse Adaptateur intérieur Vis et cheville à expansion FR-23 Adaptateur de barre coulissante Télécommande Joint en mousse adhésif Tube de vidange Panneau de contrôle Touches : Mode Mode nuit

Régler la température ou l’heure Marche/Arrêt Vitesse de ventilation Régler la minuterie Voyants : Mode Rafraîchir Mode Auto Mode Déshumidifier Mode Ventilation Seule Ventilation Rapide Mode nuit Ventilation Lente Allumé I : Minuterie d’allumage O : Minuterie d’extinction FR-24 Télécommande Touches : TEMP

Régler la température Mode Marche/Arrêt Vitesse de ventilation Mode nuit Minuterie d’allumage Minuterie d’arrêt Allumer/Éteindre le rétroéclairage de l’affichage Boutons : Réinitialiser Verrouiller Flèches sur l’affichage de la télécommande : Mode Auto Mode Rafraîchir Mode Ventilation Seule Mode Déshumidifier Ventilation Rapide Ventilation Lente INSTALLATION Cet appareil est un climatiseur mobile qui peut être déplacé d’une pièce à l’autre. Installation du tuyau d'évacuation Les adaptateurs et le tuyau d’évacuation doivent être installés ou désinstallés en fonction de l’utilisation. Pour les modes RAFRAÎCHIR et AUTO Installez les adaptateurs et le tuyau d’évacuation Pour les modes VENTILATION et Désinstallez les adaptateurs et le tuyau DÉSHUMIDIFIER d’évacuation

1. Vissez l’adaptateur de barre coulissante ou l’adaptateur intérieur sur l’une des extrémités du tuyau

2. Vissez le raccord d’évacuation sur l’autre extrémité du tuyau d’évacuation.

3. Insérez le raccord d’évacuation dans la sortie d’air au dos de l’appareil.

Remarque : Le tuyau peut être allongé, mais il est préférable d’utiliser la longueur la plus courte pour accroître l’efficacité. IMPORTANT : NE PLIEZ PAS LE TUYAU. Installer le tuyau d’évacuation dans un mur Applicable exclusivement pour le tuyau d’évacuation avec l’adaptateur intérieur.

1. Placez l’adaptateur intérieur contre le mur et marquez son emplacement.

2. Percez un trou dans le mur avec les outils et équipements de sécurité requis.

3. Insérez le tuyau d’évacuation avec l’adaptateur intérieur dans le trou.

4. Placez l’adaptateur extérieur sur l’extérieur du mur et marquez l’emplacement des quatre trous.

5. Percez les quatre trous dans le mur et enfoncez des chevilles à expansion dans les trous.

6. Fixez l’adaptateur extérieur sur l’adaptateur intérieur.

7. Fixez l’adaptateur extérieur sur le mur en insérant et en vissant les quatre vis.

FR-26 Max. 120 cm Min. 30 cm Remarque : Quand l’appareil n’est pas utilisé, fermez le trou avec le bouchon. Installer le tuyau d’évacuation sur la barre coulissante de fenêtre Remarque : Le kit fenêtre n’est conçu que pour être installé sur des fenêtres coulissantes. Le kit fenêtre n’est pas conçu et ne doit pas être utilisé avec les fenêtres à la française.

1. Mesurez le kit fenêtre aux dimensions de votre fenêtre coulissante.

Si la barre coulissante est plus large que les dimensions requises, elle peut être coupée avec une scie ou un outil électrique similaire. Vis

2. Allongez la barre coulissante pour la faire correspondre à la largeur de

la fenêtre (verticalement ou horizontalement), puis vissez la vis pour maintenir la barre coulissante à cette longueur. Barre coulissante de fenêtre

3. Placez le joint en mousse adhésif sur le cadre de la fenêtre. Marquez-le et coupez-le aux dimensions

4. Fixez le joint en mousse sur le cadre de la fenêtre.

Fenêtre verticale Fenêtre horizontable Joint en mousse adhésif Joint en mousse adhésif

5. Ouvrez la fenêtre et placez la barre coulissante réglable sur l’ouverture de la fenêtre.

FR-27 Fenêtre verticale Fenêtre horizontale 67,5 cm ~ 123 cm 67,5 cm ~ 123 cm

6. Abaissez/fermez la fenêtre jusqu’à ce qu’elle maintienne solidement la barre coulissante en place.

7. Placez la bande de mousse sur la fenêtre. Marquez-la et coupez-la aux dimensions requises.

8. Insérez la bande de mousse dans les interstices de la fenêtre. Faites coulisser la fenêtre pour que la

bande de mousse soit solidement maintenue. Bande

mousse Fenêtre horizontale Bande mousse

9. Attachez le tuyau d’évacuation avec le raccord de barre coulissante sur l’ouverture de la barre coulissante

de fenêtre. FR-28 Fenêtre Fenêtre verticale horizontale UTILISATION Branchez l’appareil sur une prise électrique. Une sonnerie retentit et tous les voyants s’allument brièvement. Le voyant d'alimentation reste allumé. Allumer et éteindre l’appareil Appuyez sur pour allumer ou éteindre l’appareil. Panne de courant pendant l’utilisation de l’appareil En cas de coupure de courant, l’appareil s’éteint. Quand le courant est rétabli, l’appareil redémarre automatiquement après trois minutes. Sélectionner le mode de fonctionnement Appuyez plusieurs fois sur pour sélectionner l’un des modes de fonctionnement : Automatique, rafraîchir, déshumidifier ou ventilation seule. Le voyant du mode sélectionné s’allume. Quand le mode ventilation seule ( ) ou déshumidifier ( température ambiante de la pièce est affichée. FR-29 ) est sélectionné, la Le système de rafraîchissement s’éteint quand la température ambiante est inférieure à la température réglée. Quand la température ambiante devient supérieure à la température réglée, la fonction de rafraîchissement redémarre. Régler la température Appuyez sur +/ ou

pour régler la température. La température que vous avez réglée s’affiche dans les modes auto ( ) et rafraîchir (

Plage de réglage de la température : 30 °C (88 °F) max. 17 °C (62 °F) min. La température peut être affichée en degrés Fahrenheit ou Celsius. Pour changer l’unité, appuyez simultanément sur les touches + et – du panneau de contrôle pendant 3 secondes. Régler la vitesse de ventilation Appuyez plusieurs fois sur pour sélectionner la vitesse de ventilation. Le voyant correspondant à la vitesse de ventilation sélectionnée s’allume. Dans les modes auto ( ) et déshumidifier ( ), la vitesse de ventilation ne peut pas être modifiée. Régler la minuterie Programmer la minuterie pour allumer l’appareil quand il est éteint. Appuyez sur la touche du panneau de contrôle ou sur la touche de la télécommande. Le voyant de la minuterie d’allumage s’allume. Sur le panneau de contrôle Sur la télécommande FR-30 Appuyez plusieurs fois brièvement ou longuement sur les touches +/ du panneau de contrôle ou sur la touche de la télécommande pour modifier le délai par incrément de 30 minutes jusqu’à 10 heures, puis par incrément de 1 h jusqu’à 24 heures. Le délai réglé est confirmé dans les 5 secondes et un bip retentit. La minuterie démarre. Une fois le délai réglé écoulé, l’appareil s’allume automatiquement. Sur le panneau de contrôle Sur la télécommande Programmer la minuterie pour éteindre l’appareil quand il est allumé. Appuyez sur la touche du panneau de contrôle ou sur la touche voyant de la minuterie d’arrêt s’allume. Sur le panneau de contrôle de la télécommande. Le Sur la télécommande Appuyez plusieurs fois brièvement ou longuement sur les touches +/ du panneau de contrôle ou sur la touche de la télécommande pour modifier le délai par incrément de 30 minutes jusqu’à 10 heures, puis par incrément de 1 h jusqu’à 24 heures. Le délai réglé est confirmé dans les 5 secondes et un bip retentit. La minuterie démarre. Une fois le délai réglé écoulé, l’appareil s’éteint automatiquement. Sur le panneau de contrôle FR-31 Sur la télécommande Annuler le réglage de la minuterie Appuyez brièvement ou longuement sur les touches +/ du panneau de contrôle ou sur la touche de la télécommande jusqu’à ce que « 0.0 » s’affiche. Mode nuit Le mode nuit adapte la température réglée de l’appareil aux besoins thermiques du corps endormi. Appuyez sur la touche pour activer le mode nuit Le voyant correspondant s’allume. La température réglée augmente de 1 °C (2 °F) après 30 minutes et elle augmente à nouveau de 1 °C (2 °F) après 1 heure. REMARQUE : Ce mode n’est pas disponible dans les modes ventilation seule et déshumidifier. Pour désactiver le mode nuit, appuyez sur la touche . Le voyant correspondant s'éteint. Régler l’orientation du flux d’air Modifiez l’orientation des déflecteurs horizontaux pour régler le flux d’air. Réglage manuel Allumer et éteindre le rétroéclairage de l’écran (télécommande uniquement) Si vous préférez éteindre le rétroéclairage de l’écran, appuyez sur Appuyez à nouveau sur

pour allumer le rétroéclairage. Verrouiller (télécommande uniquement) Appuyez sur le bouton pour verrouiller les réglages actuels et éviter qu’ils ne soient modifiés involontairement. Quand le verrouillage est activé, les touches de la télécommande sont désactivées à FR-32 l’exception du bouton . Le symbole Verrou s’affiche sur l’écran de la télécommande. Appuyez à nouveau sur le bouton l’écran de la télécommande. pour désactiver le verrouillage. Le symbole Verrou disparaît de Réinitialiser (télécommande uniquement) Quand vous appuyez sur le bouton tous les réglages sont annulés et la télécommande retourne dans les réglages par défaut. VIDANGE Dans des conditions d’humidité élevée, il peut être nécessaire de vider le réservoir d’eau interne. Quand le réservoir d’eau interne est plein, l’écran affiche « P1 ». L’appareil s’arrête de rafraîchir/déshumidifier. Pour vider le réservoir d’eau, procédez comme suit :

1. Éteignez l’appareil et débranchez sa fiche de la prise secteur.

2. Placez un récipient sur le sol sous l’orifice de vidange inférieur.

3. Retirez le bouchon de vidange et le bouchon en caoutchouc de l’orifice de vidange, et laissez l’eau

s’écouler complètement.

4. Refermez le bouchon en caoutchouc et le bouchon de vidange, branchez la fiche de l’appareil dans une

prise secteur, puis allumez l’appareil. « P1 » n’est plus affiché à l’écran. Bouchon

caoutchouc et bouchon de vidange Pour pouvoir utiliser l’appareil sans avoir à vider son réservoir d’eau, procédez comme suit : Retirez le bouchon de vidange et le bouchon en caoutchouc, et conservez-les pour les utilisations ultérieures. Raccordez l’une des extrémités du tube de vidange fourni dans l’orifice de vidange inférieur et placez son autre extrémité dans un drain. FR-33 Tube vidange

Vidange continue Éteignez l’appareil et débranchez sa fiche de la prise secteur. Retirez le bouchon de vidange et le bouchon en caoutchouc. Raccordez le tube de vidange sur la sortie d’eau et allongez-le avec un tube à eau supplémentaire si nécessaire. Placez son autre extrémité dans un drain normal. Vérifiez que le tube n'est ni plié ni tordu. Tube de vidange REMARQUE : Le drain doit être à la même hauteur ou plus bas que l’orifice de sortie de l’eau. FR-34

NETTOYAGE ET ENTRETIEN

Éteignez l’appareil et débranchez-le de la prise secteur avant de le nettoyer. Pour maximiser l’efficacité de l’appareil, nettoyez-le régulièrement. Nettoyer le boîtier Nettoyez le boîtier avec un chiffon légèrement humide. N’utilisez jamais de nettoyant chimique ou abrasif. Nettoyer les filtres Le climatiseur est équipé de deux filtres de filtration des poussières : Il y a un filtre dans l’entrée d’air supérieur. Il y a un filtre dans l’entrée d’air inférieur. Les filtres sont intégrés aux porte-filtres. Retirez le filtre supérieur. Dévissez les deux vis du filtre inférieur, puis retirez-le. Les filtres doivent être régulièrement nettoyés. Aspirez les filtres avec un aspirateur ou tapotez-les pour en retirer les poussières et saletés, puis rincez-les soigneusement à l’eau courante. Séchez-les intégralement avant de les remettre en place. REMARQUE : N’utilisez jamais le climatiseur sans ses filtres. Rangement Videz intégralement l’eau contenue dans l’appareil (s’il y en a), puis faites-le fonctionner dans le mode ventilation seule quelques heures afin de sécher intégralement l’intérieur de l’appareil. Nettoyer les filtres. Rangez le cordon d’alimentation comme montré. Retirez les piles de la télécommande. Rangez l’appareil dans un endroit sec. FR-35 Filtre supérieur Filtre inférieur DÉPANNAGE N'essayez pas de réparer ni de démonter le climatiseur vous-même. Problème Cause possible Il n’y a pas d’alimentation. Le climatiseur ne fonctionne pas. La capacité de rafraîchissement du climatiseur semble faible. Le climatiseur est bruyant. La télécommande ne fonctionne pas. Solution possible Branchez l’appareil dans une prise électrique fonctionnelle, puis allumez-le. « P1 » s’affiche à l’écran. Videz le réservoir d'eau. La température de la pièce est Modifiez le réglage de inférieure à la température réglée. température. La pièce est exposée à la lumière directe Fermez les rideaux. du soleil. Des fenêtres ou des portes sont Fermez les portes et les fenêtres. ouvertes. Il y a de nombreuses Retirez les sources de chaleur. personnes ou une source de chaleur Utilisez un climatiseur dans la pièce. supplémentaire. Les filtres sont sales. Nettoyer les filtres. Les entrées ou les sorties d’air sont Enlevez les objets les bouchant. bouchées. La température de la pièce est Modifiez le réglage de inférieure à la température réglée. température. L’appareil n’est pas à l’horizontale. Placez l’appareil sur une surface plane et rigide (cela permet de réduire les vibrations). Elle est trop éloignée de l’appareil. Veillez à correctement pointer la Les signaux de la télécommande ne sont télécommande vers le panneau pas détectés par le panneau de de contrôle de l’appareil. contrôle. Les piles sont usées. Changez les piles. Codes d’erreur E1- Problème du capteur de température de la pièce. Débranchez l’appareil et rebranchez-le. Si le problème persiste, contactez le service après-vente. E2- Problème du capteur de température de l’évaporateur. Débranchez l’appareil et rebranchez-le. Si le problème persiste, contactez le service après-vente. E4- Problème de communication de l’affichage. Débranchez l’appareil et rebranchez-le. Si le problème persiste, contactez le service après-vente. FR-36

SPÉCIFICATIONS TECHNIQUES

Puissance frigorifique nominale (Prated frigorifique) Puissance frigorifique absorbée nominale (PEER) Coefficient d'efficacité énergétique nominal (EERd) Consommation d'électricité en « arrêt par thermostat » (PTO) Consommation d’électricité en mode « veille » (PSB) Consommation d'électricité saisonnière pour un appareil de refroidissement à simple conduit (QSD) Potentiel de réchauffement planétaire (PRP) Pression d’exploitation excessive Poids Alimentation Réfrigérant Refroidissement Intensité nominale Indice de protection contre l’humidité Bruit Classe énergétique (A+++……D, A+++ = économique D = moins économique) 2,6 kW 1,0 kW 2,6 153,2 W 0,29 W 0,9 kWh/h 1975 kgCO2 eq. Refoulement : 4,2 MPa Aspiration : 1,5 MPa 25,5 kg 220-240 V~ 50 Hz, 1 Ph R410A / 380 g INTENSITÉ : 4,5 A

En raison des modifications et améliorations apportées à nos produits, de petites incohérences peuvent apparaître dans cette notice d’utilisation. Veuillez nous excuser pour la gêne occasionnée. Darty Plc © UK : EC1N 6TE FR-37 09/ 12 / 2013
