MODE D'EMPLOI ASF40DC AERI

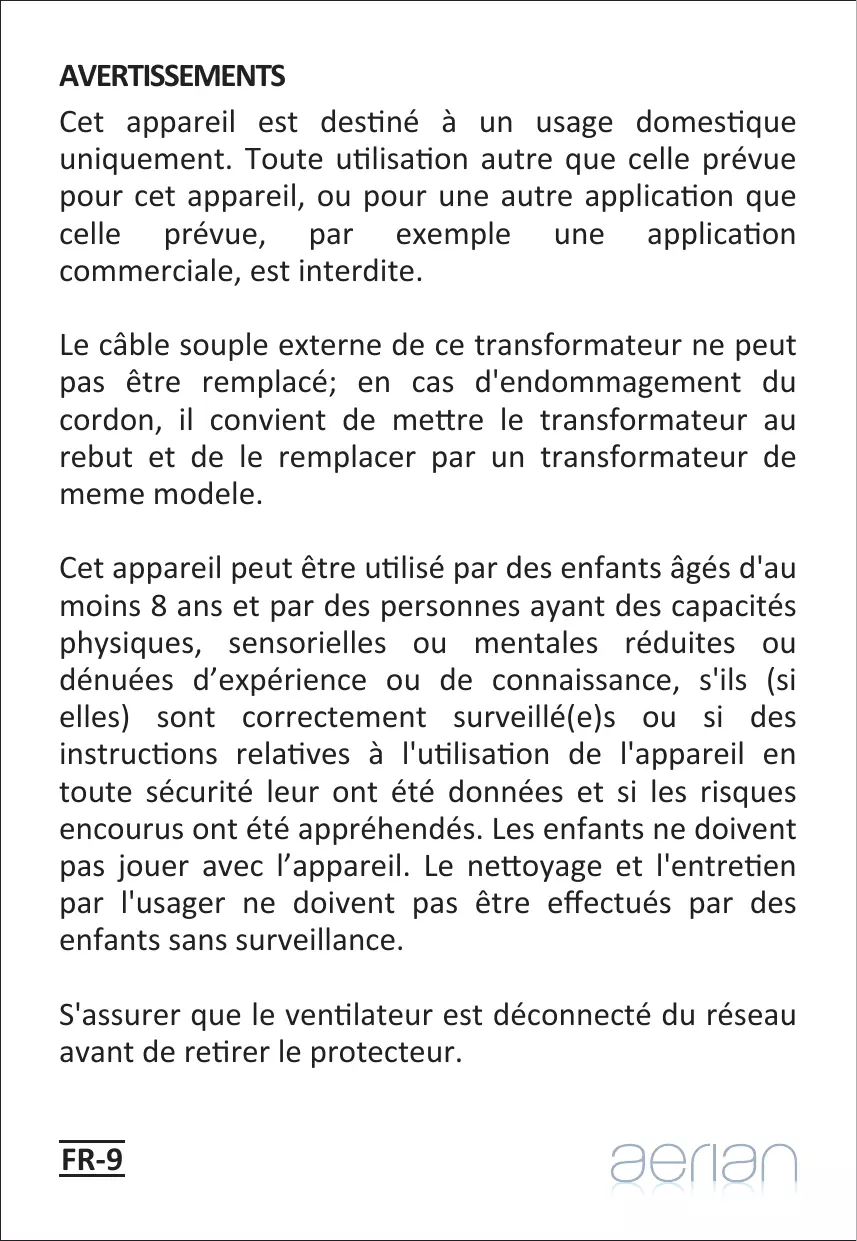

ASF40DC AVERTISSEMENTS Cet appareil est destiné à un usage domestique uniquement. Toute utilisation autre que celle prévue pour cet appareil, ou pour une autre application que celle prévue, par exemple une application commerciale, est interdite. Le câble souple externe de ce transformateur ne peut pas être remplacé; en cas d'endommagement du cordon, il convient de mettre le transformateur au rebut et de le remplacer par un transformateur de meme modele. Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance. S'assurer que le ventilateur est déconnecté du réseau avant de retirer le protecteur. FR-9 Les détails concernant la méthode du nettoyage sont définis en page 15 dans la section de “NETTOYAGE ET ENTRETIEN”. La batterie doit être éliminée de façon sûre. Les différents types de piles ou les piles neuves avec les piles usagées ne doivent pas être mélangées. Utiliser uniquement des piles du meme type que celle recommandees par le fabricant. Les piles doivent être installées en respectant la polarité +/-. Les piles usagées doivent être enlevées de l'appareil. Il convient d’attirer l’attention sur les problèmes d’environnement dus à la mise au rebut des piles usagées de façon sure. Déposez-les dans des bacs de collecte prévus pour cet effet (renseignez-vous auprès de votre revendeur afin de protéger l'environnement). Les piles (piles installées) ne doivent pas être exposées à une chaleur excessive telle que celle du soleil, d'un feu ou d'origine similaire. FR-10

CONSIGNES DE SÉCURITÉ IMPORTANTES

• Posez toujours l'appareil sur une surface stable pour l’utiliser.
• Veillez à ce que les cheveux, les rideaux, les nappes et les vêtements amples n’entrent jamais en contact avec les pièces mobiles du ventilateur, car cela peut provoquer des blessures et des dommages matériels.
• N’utilisez pas ce ventilateur à côté d'une fenêtre sur laquelle il y a de la buée.
• N’utilisez pas ce ventilateur avec un régulateur de vitesse externe transistorisé.
• N’utilisez pas ce ventilateur dans une pièce où des liquides inflammables sont utilisés ou stockés.
• Débranchez toujours le ventilateur de la prise électrique après utilisation.
• Éteignez et débranchez le ventilateur de la prise électrique avant de le déplacer ou de le nettoyer. Manipulation et utilisation des piles Avertissements concernant les piles de la télécommande: Les piles ne doivent être manipulées que par les adultes. Ne laissez pas un enfant utiliser la télécommande si le couvercle du logement des piles de la télécommande n’est pas correctement refermé. Cette télécommande fonctionne avec deux piles AAA. Ces piles se trouvent dans la télécommande et sont directement accessibles. Ouvrez le couvercle du logement des piles au dos de la télécommande, puis retirez les piles. Ces piles doivent être mises au rebut dans un centre de recyclage local.

6. Boîtier du moteur

7. Panneau de contrôle

8. Adaptateur secteur

11. Bague de réglage de la hauteur

14. 3 vis avec 3 rondelles

FR-11 Moteur à courant continu Le ventilateur est équipé d’un moteur à courant continu. Les moteurs à courant continu sont jusqu’à 50% plus efficaces que les moteurs traditionnels à courant alternatif, ils sont également plus durables.

INSTRUCTIONS D’ASSEMBLAGE

ATTENTION : NE BRANCHEZ PAS la fiche du ventilateur dans une prise électrique tant qu’il n’est pas entièrement assemblé. N’utilisez jamais le ventilateur si ses pales sont endommagées ou fissurées. Assembler le socle, les tubes et le boîtier du moteur

1. Dévissez et retirez les trois vis et rondelles de dessous le tube externe.

2. Tirez le tube interne par le haut du tube externe à la hauteur désirée et fixez-le

fermement en tournant la bague de réglage de la hauteur dans le sens horaire.

3. Insérez le bas du tube externe dans le trou supérieur du socle et fixez-le avec les vis et les

4. Desserrez la vis de fixation au bas du pied du boîtier du moteur.

5. Insérez le pied du boîtier du moteur sur le haut du tube interne. Resserrez la vis de

fixation. Pied du boîtier du moteur Vis de fixation Assembler les grilles et les pales Assembler la grille arrière

1. Dévissez et retirez l’écrou de pales de l’axe du moteur en le

tournant dans le sens antihoraire.

2. Dévissez l’écrou de grille du boîtier du moteur en le tournant

dans le sens antihoraire.

3. Placez la grille arrière sur le boîtier du moteur.

• Veillez à insérer les encoches de la grille arrière dans les picots du boîtier du moteur. Écrou de pales Serrer Desserrer Écrou de grille FR-12

4. Insérez l'écrou de grille sur l’axe et vissez-le dans le sens horaire

pour fixer la grille arrière. Assembler les pales

1. Insérez fermement les pales sur l’axe du moteur jusqu’à ce

qu’elles atteignent la broche de maintien.

2. Vissez l’écrou de pales en le tournant dans le sens antihoraire

pour fixer les pales sur l’axe du moteur. Écrou de Serrer pales Broche de maintien Pales Assembler la grille avant

1. Dévissez la petite vis du clip en plastique de la grille avant.

2. Placez la grille avant contre la grille arrière.

• Positionnez la languette de la grille avant par-dessus le bord de la grille arrière.

3. Appuyez les deux grilles l’une contre l’autre.

4. Refermez le clip de la grille avant par-dessus le bord de la grille arrière, puis fixez-les

deux grilles ensemble en insérant et en vissant la petite vis Clip en plastique UTILISATION

1. Posez le ventilateur sur une surface plane et sèche.

2. Insérez la fiche d’alimentation de l’adaptateur secteur dans la prise d’alimentation de

l’appareil. Branchez la fiche de l’adaptateur secteur dans une prise électrique. Le ventilateur est maintenant prêt à l'emploi.

pour allumer le ventilateur.

• Le voyant d’alimentation bleu s’allume.
• Le ventilateur fonctionne à sa vitesse lente.
• Pour l’éteindre, appuyez sur . Le voyant d’alimentation bleu s'éteint.

4. Pour régler la vitesse, appuyez plusieurs fois sur

pour sélectionner successivement les trois vitesses suivantes : Lente, Moyenne et Rapide.

5. Pour régler la minuterie d’arrêt automatique, appuyez sur

pour sélectionner l’un des délais suivants : 1 h, 2 h, 3 h, 4 h, 5 h, 6 h ou 7 h.

• Le délai sélectionné est indiqué par un ou plusieurs voyants.

6. Pour que la tête du ventilateur oscille, appuyez sur

• Pour arrêter les oscillations, appuyez à nouveau sur

• Régler l’inclinaison Pour modifier l’angle d’inclinaison de la tête du ventilateur, déplacez-la manuellement sur l’angle désiré.
• Régler la hauteur Pour régler la hauteur du ventilateur, desserrez la bague de réglage de la hauteur, soulevez ou abaissez précautionneusement le boîtier du moteur et resserrez solidement la bague de réglage de la hauteur.

Quand le ventilateur est allumé, appuyez sur pour éteindre tous les voyants. Pour rallumer les voyants, appuyez à nouveau sur

UTILISER LA TÉLÉCOMMANDE

Dirigez la télécommande vers le capteur infrarouge du devant du ventilateur. Installer les piles

1. Ouvrez le couvercle du logement des piles au dos de la

2. Insérez deux piles AAA en veillant à respecter la polarité

(+/-) indiquée dans le logement. Télécommande Piles Couvercle du logement des piles

3. Refermez le couvercle du logement des piles.

Utiliser la télécommande Les touches de la télécommande correspondent à celles du panneau de contrôle du ventilateur. Utilisez-les en procédant comme indiqué précédemment. FR-14

NETTOYAGE ET ENTRETIEN

Débranchez le ventilateur de la prise secteur avant de le nettoyer. Pour nettoyer les pales du ventilateur, retirez la grille avant (pour cela, inversez la procédure d’assemblage susmentionnée). Nettoyez les pales et les grilles du ventilateur avec un chiffon légèrement humidifié. Réassemblez la grille avant en procédant comme indiqué précédemment. Nettoyez les surfaces extérieures du ventilateur avec un chiffon légèrement humidifié, puis séchez-les. N’immergez pas le boîtier du moteur dans de l’eau ni dans aucun autre liquide. N’utilisez pas de nettoyant chimique ou abrasif. Rangement Lorsque vous n'utilisez pas le ventilateur, rangez-le dans un endroit sec et sûr.

• S'il est rangé démonté, il est recommandé d'utiliser le carton d'emballage d’origine (ou un carton de même taille).
• S’il est rangé assemblé ou partiellement assemblé, protégez la tête du ventilateur de la poussière. SPÉCIFICATIONS Alimentation : CC 24 V 30 W Débit d’air maximal (F) : Puissance absorbée (P) : Valeur de service (SV) : Consommation d’électricité en mode veille (PSB) : Niveau de puissance acoustique (LWA) : Vitesse maximale de l’air (c) : Norme de mesure de la valeur de service : 60,54 m³/min 22,5 W 2,69 (m³/min)/W 0,37 W 58,58 dB(A) 3,07 m/s IEC 60879: 1986 (corr. 1992) En raison des modifications et améliorations apportées à nos produits, de petites incohérences peuvent apparaître dans cette notice d’utilisation. Veuillez nous excuser pour la gêne occasionnée. Darty Plc © UK: EC1N 6TE 06 / 11 / 2013 FR-15
