Concept 20 White X2 - Enceinte acoustique 0 ACOUSTICS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceintes acoustiques de monitoring
Caractéristiques techniques principales	2 voies, haut-parleur de 5 pouces, tweeter de 1 pouce
Alimentation électrique	220-240 V, 50/60 Hz
Dimensions approximatives	310 x 190 x 240 mm
Poids	5,5 kg par enceinte
Compatibilités	Compatible avec les interfaces audio et les systèmes de sonorisation
Type de batterie	Non applicable (enceintes alimentées par secteur)
Tension	220-240 V
Puissance	50 W RMS par enceinte
Fonctions principales	Monitoring audio, reproduction sonore précise
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces, consulter le fabricant pour réparation
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable
Informations générales utiles	Idéales pour les studios d'enregistrement et les configurations de home studio

FOIRE AUX QUESTIONS - Concept 20 White X2 0 ACOUSTICS

Quels sont les câbles recommandés pour connecter les enceintes 0 ACOUSTICS Concept 20 White X2 ?

Il est recommandé d'utiliser des câbles d'enceintes de 2,5 mm² pour garantir une bonne transmission du signal.

Comment installer correctement les enceintes 0 ACOUSTICS Concept 20 White X2 ?

Placez les enceintes à une distance d'au moins 1 mètre l'une de l'autre et à hauteur des oreilles pour une meilleure acoustique.

Que faire si le son est distordu ou de mauvaise qualité ?

Vérifiez les connexions des câbles, assurez-vous qu'ils sont bien branchés, et testez avec une autre source audio pour identifier le problème.

Les enceintes 0 ACOUSTICS Concept 20 White X2 sont-elles compatibles avec les amplificateurs ?

Oui, elles sont compatibles avec la plupart des amplificateurs. Assurez-vous que l'impédance de l'amplificateur correspond à celle des enceintes.

Comment nettoyer les enceintes sans les endommager ?

Utilisez un chiffon doux et sec pour essuyer la surface. Évitez les produits chimiques agressifs qui pourraient endommager le fini.

Quelle est la garantie pour les enceintes 0 ACOUSTICS Concept 20 White X2 ?

Les enceintes sont généralement couvertes par une garantie de 2 ans, mais vérifiez les détails spécifiques fournis avec votre produit.

Comment régler les basses et aigus sur les enceintes ?

Les enceintes 0 ACOUSTICS Concept 20 White X2 ne possèdent pas de réglages de tonalité intégrés. Pour ajuster les basses et aigus, utilisez votre amplificateur ou source audio.

Que faire si l'enceinte ne s'allume pas ?

Vérifiez que l'enceinte est correctement branchée à une source d'alimentation et que le câble d'alimentation est en bon état.

Les enceintes 0 ACOUSTICS Concept 20 White X2 sont-elles adaptées pour une utilisation en extérieur ?

Non, ces enceintes ne sont pas conçues pour une utilisation en extérieur. L'humidité et les intempéries peuvent les endommager.

Y a-t-il des accessoires recommandés pour améliorer l'expérience d'écoute ?

Il est conseillé d'utiliser des supports d'enceintes pour un meilleur positionnement et des pieds amortisseurs pour réduire les vibrations.

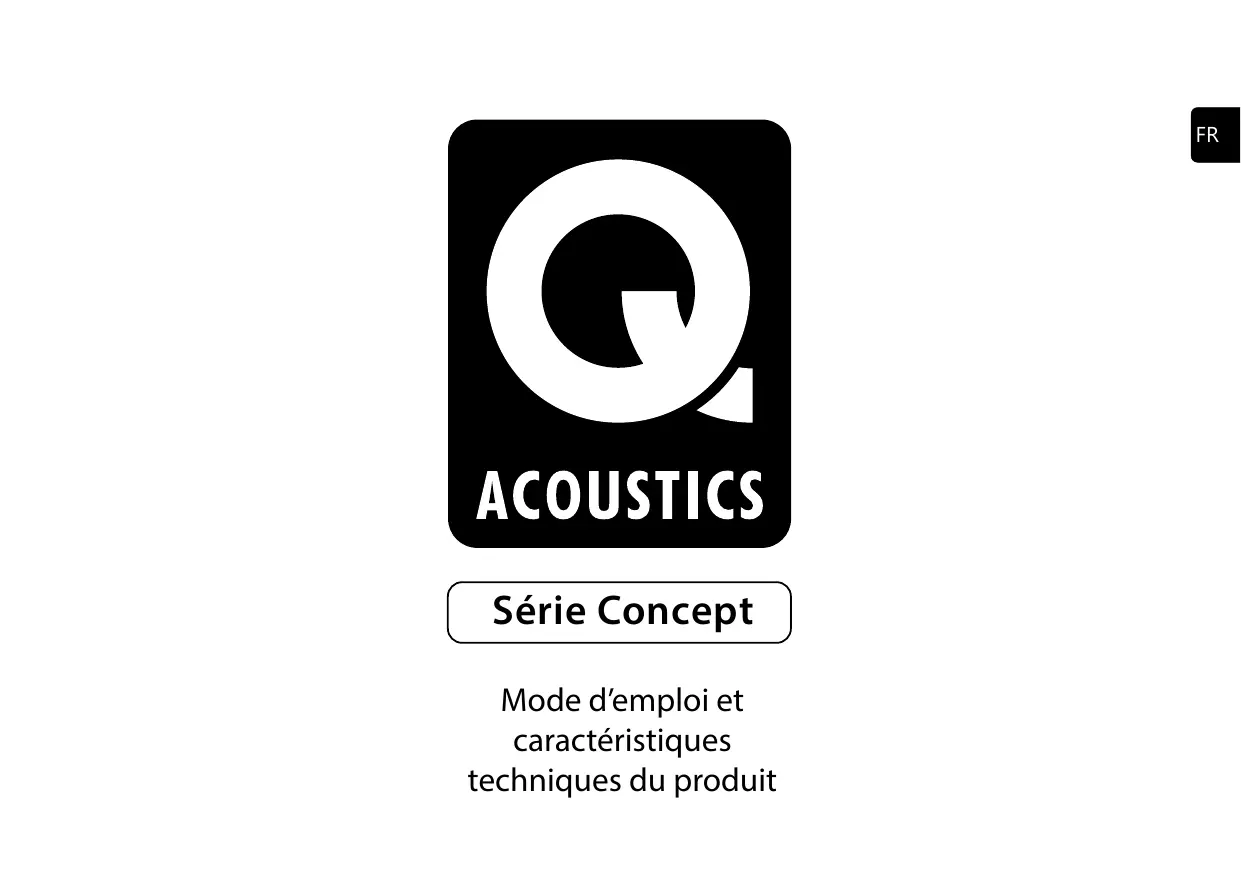

MODE D'EMPLOI Concept 20 White X2 0 ACOUSTICS

Mode d'emploi et caractéristiques techniques du produit

Informations importantes - Lire attentivement

Veuillez dire ces instructions.

Veuillez conserve ces instructions.

Veuillez prendre connaissance de tous les avertissements.

Veuillez suivre toutes les instructions.

N'utilisez pas cet apparéil à proximité de l'eau.

Nettoyez uniquely avec un chiffon sec.

N'obstruez pas les grilles de ventilation.

Suivez attentivement les instructions du fabricant lors de l'installation.

N'installez pas cet apparéil à proximé d'une source de chaleur telle que des radiateurs, des bouches d'air chaud, des jours, ou tout autre apparéil (y compris des amplificateurs) produitant de la chaleur.

Utilisez uniquement des accessoires spécifés par le fabricant.

Utilisez uniquement les chariots, pieds, tripodes, supports ou les tables recommendés par le fabricant ou vendus avec l'appareil.

Si vous utilisez un chariot, faites très attention lors du transport de l'appareil et évitez de la faire tomber pour ne pas vous blesser.

Débranchez cet apparéil en cas d'orage ou lorsque vous ne vous en servez pas pendant une période prolongée.

Avertissement: Afin de diminuier les risques d'incendie ou de chocoléctrique, conservez cet apparéil à l'abri de la pluie et de l'humidité. Evitez toute éclaboussure et ne posez pas d'objets contenant des liquides, comme des vases, sur cet apparéil.

Tenir à l'ecart des flammes et ne pas poser de bougie sur cet apparéil.

Attention: Tout changement, ou modification, non expressément autorisé par le fabricant annule la garantie.

Réparation: Pour toute réparation, renvoyez l'appareil au fournisseur, ou au réparateur de votre rérion; La liste des adresses des réparateurs au RU figure dans ce manuel.

Tiers: Au cas improbable ou vous revendiez ce produit a un tiers, veuillez fournir ce mode d'emploi avec le produit.

Introduction

La gamme d'enceintes de Q Acoustics Série Concept est donc pour répondre aux besoin des cinéphiles et des amateurs de musique.

Notre gamme comprehend:

Concept 20: Une enceinte d'étagère avec un caisson de basses de 125mm

Concept 40: Une enceinte colonne avec deux caissons de basses de 125mm

Avant de brancher vos enceintes, assurez-vous que toutes les parties actives de cette système audio sont éteintes ou hors tension.

Lorsque vous allumez votre système audio ou lorsque vous changez les sources d'entrée, baissez le volume jusqu'à un bas niveau. Montez graduèlement le son.

Ne montez JAMIAS le son au maximum. Le bouton de contrôle du volume est trompeur et n'indique pas la puissance du système audio. L'utilisation du volume au maximum peut endomager votre capacité auditive.

Ne raccordez PAS les bornes de votre enceinte au secteur.

Ne laissez PAS vos enceintes dans des endroits trop froids, trop chauds, trop humides ou au soleil.

Si vous utilisez vos enceintes sans les grilles de protection, faites bien attention à ne pas endommager les haut-parleurs.

N'utilise PAS des pieds de fortune. Installez vos enceintes sur des pieds recommendés par Q Acoustics selon les instructions, en utilisant les pointes de fixation fournies. Notre revendeur pourra vous conseiller.

NE démontez PAS vos enceintes car vous annuleriez la garantie.

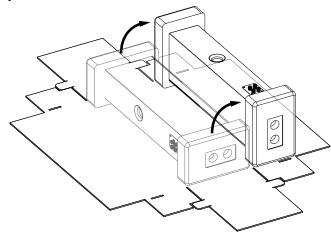

Déballer vos enceintes

Déballez complètement vos enceintes. Sortez les enceintes du carton en soulevant les enceintes elles-mêmes. Ne vous servez pas de sacs en pour les soulever. Les enceintes Concept 40 sont assez lourdes; demandez de l'aide pour les soulever, si nécessaire.

Lorsque vous déplacez les enceintes, ne les trainez pas par terre car vous risquiez de les endommager. Soulevez-les avant de les déplacer.

Voutrouverez dans le carton:Le(s) enceinte(s) et ce mode d'emploi.

Vérifiez bien le produit. Si l'un des articles est manquant ou endommagé, contactez votre revendeurès que possible.

Conservez l'emballage pour transporter le matériel ultérieurement. Si vous decide de jeter l'emballage, respectez la réglementation de votre pays en matière de recyclage.

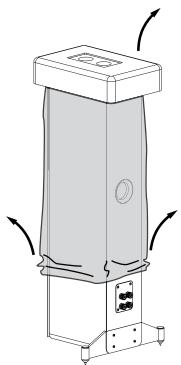

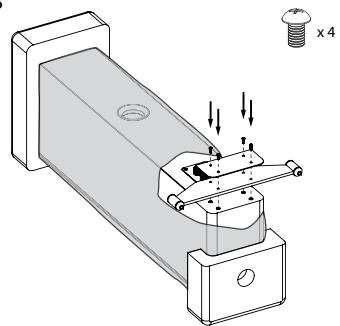

Fixations au sol - Concept 40

Avertissement

Ne pas utiliser à proximé d'une force source de chaleur - radiateurs, chauffages ou équipements électriques. Ne pas exposer les supports à un froid excessif, à la chaleur, à l'humidité ou à la lumière du soleil. Pour nettoyer, utiliser un chiffon humide avec un liquide d'entretien si nécessaire. Ne pas utiliser des nettoyants agressifs ou des nettoyants contenant des solvants.

1

2

3
4

Fixations au sol très pointues. Faites très attention!

Ne placez jamais une enceinte avec des pointes de fixation dans des endroits pouvant etre endomagés!

Soulevez toujours vos enceintes pour les déplacer; ne les tirez jamais!

5

6

7

8

Avertissement

Ne pas heurter les surfaces vitrées avec des objets durs ou pointus.

Ne pas se mettre debout sur le plateau en verre.

Ne pas trop serrer les fixations.

Les pieds en forme de pointes devraient être montés pour les sols recouverts de moquette; pour tous les planchers nus - parquet, recouvert de carrelage, etc., utiliser les pieds arrondis. Pour éviter des déteriorations là où les pieds en forme de pointes sont montés, prendre soin de placer le support à l'endroit où il ne peut rayer les mobiliiers ou sectionner les cables électriques, etc. Les pieds en forme de pointes n'dendommageront pas les tapis.

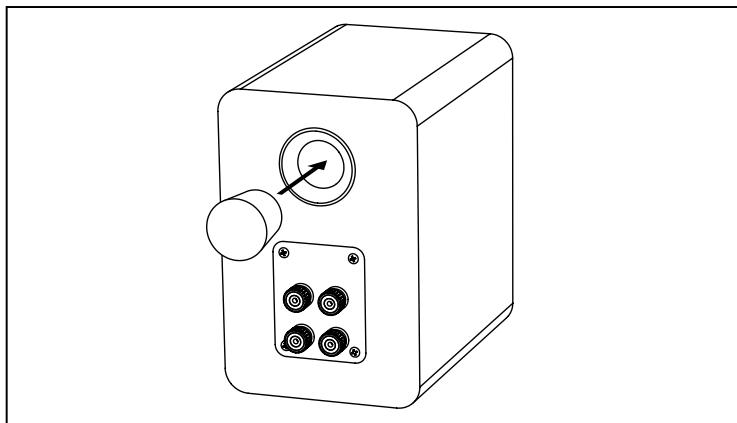

Bondes alveolaires

Les haut-parleurs Série Concept comportent des orifices à l'arrière et fonctionneront de manière optimale s'il y a un espace libre derrière eux, par exemple 200mm par rapport à un mur. Si vous placez vos haut-parleurs pres d'un mur/coin, alors vous devrez insérer des bondes alveolaires dans les orifices arrriere, sinon il y aura trop de graves.

Vérifiez que les bonds sont bien enforcées dans l'orifice sans aller trop loin. Vous constaterez que le niveau des graves diminue, mais que la définition et l'extension des graves augmentent. Testez pour voir la solution que vous préférez et changez la position du haut-parleur, par petits intervalles, de manière à optimiser le résultat final.

Positionner

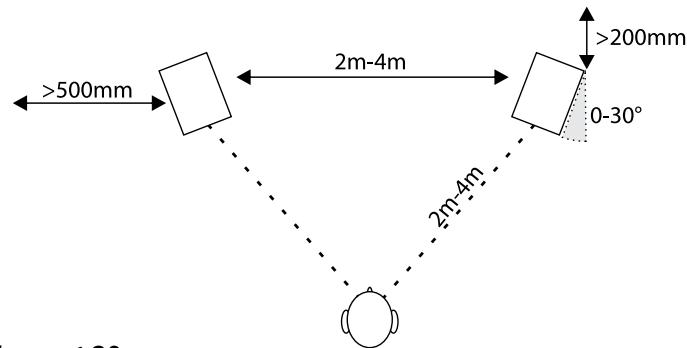

Concept 40

Les enceintes Concept 40 doivent être positionnées à 200mm minimum du mur arrrière et à 500mm des murs lateraux. En plaçant vos enceintes plus pres du mur, vous augmenterez les graves, mais cela peut résonner et manquer de précision et de qualité. Les enceintes doivent être bien placées, tournées vers l'auditeur et situées de 2m à 4m de distance les unes des autres. Tourner légrement les enceintes vers l'intérieur améliore la qualité stéreo mais réduit la source sonore.

Concept 20

Les enceintes Concept 20 doivent si possible être montées sur des pieds Q Acoustics. Si vous choisissez de lesmettre sur des pieds, l'unité des aigus doit être à la hauteur des oreilles de l'auditeur. Les enceintes sur pieds doivent être traitées comme des enceintes colonnes mais peuvent être placées un peu plus près du mur arrêté. Ces enceintes peuvent également être lpacées sur des étagères.

Soyez prét à expérimenter afin de tracer le meilleur agencement possible, adaptable à votre goût, dans la piece que vous avez可以选择.

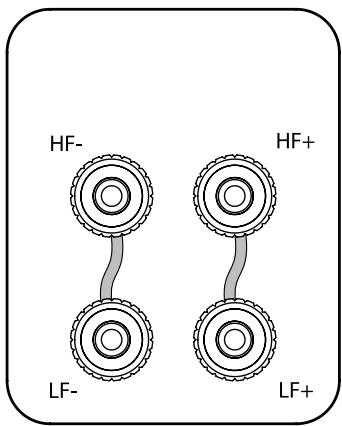

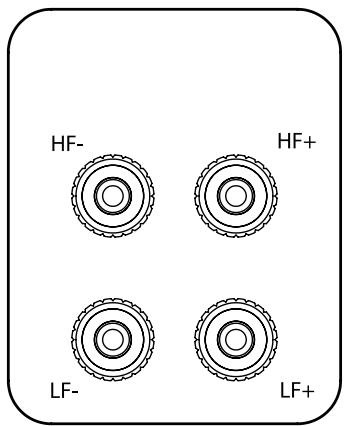

Borniers et Connecteurs

Les enceintes Concept 20 et Concept 40 peuvent être installées avec un bi-câblage. Le principe du bi-câblage requiert quatre bornes. Les deux bornes supérieures sont reliées à l'enceinte des aiguus (HF) et les deux bornes inférieures sont reliées à/aux enceinte(s) des graves (LF). Ces bornes sont livrées avec des liaisons amovibles servant à relier les bornes entre elles. Cela vous permet de branchier les enceintes de manière traditionnelle avec une paire de cables ou en bi-câblage avec les double-borniers.

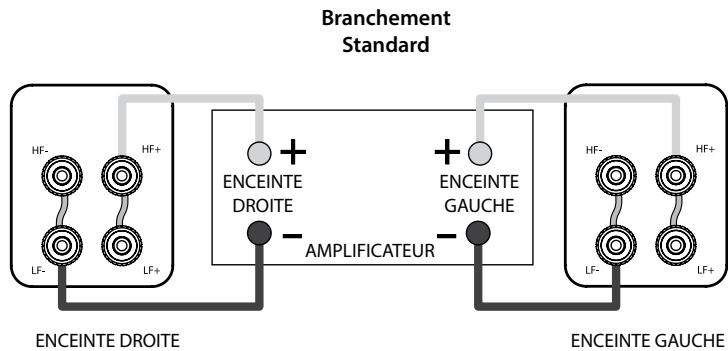

Branchement Standard

Bi-Câblage

Câble des enceintes

Des cables d'enceintes spécialisés vous permettront d'atteindre une meilleure qualité de reproduction dessons que les cables multi-uses traditionnels, comme les fils de sonnerie. Utilisez des cables avex une quantité assez importante de cuivre. Les cables fins diminuent les graves et limitent la gamme dynamique.

Les câbles d'enceinte possèdent une rayure ou un tracé en leur centre. Ils sont traditionnellement reliés aux bornes positives. Les câbles reliant l'amplificateur aux enceintes avant doivent être de la même longeur. Ne raccordez jamais deux câbles - utilisez la longueur entière.

Preparer les cables

Dédoublez les cables sur 40mm. Dénundez les fils de 10mm et tournez les fils pour tous les rassemblier. Sectionnez le cable en en laissant 7mm à nu.

Branchement

Dévissez la borne dans le sens contraire des aiguilles d'une montre pour faire apparaitre le trou de montage prévu à la base de la borne. Insérez la partie dénudée du cable dans le trou. Resserrez complètement la borne à la main. Assurez-vous qu'aucun fil ne dépasse qui pourrait entraîr en contact avec les bornes adjacentes.

Les règes européennes de sécurité interdisent l'utilisation de fiches de 4mm.

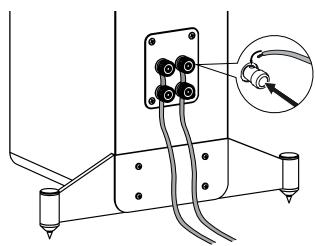

Faites passer le cable par le range-cable avant de brancher l'enceinte. Reliez la brone ROUGE (+) de l'enceinte de DROITE à la borne ROUGE, Positive (+) sur l'enceinte de DROITE de l'ampli. Reliez la borne NOIRE (-) de l'enceinte à la borne Négative, NOIRE, (-) correspondante de l'amplificateur. Répétez cette opération pour l'enceinte de GAUCHE.

Bi-Câblage

Brancher directement les aigus et les graves d'une enceinte sur un amplificateur améliore à la fois la qualité des graves et la gamme dynamique.

Pour le bi-cablage: Préparez deux cébles doubles pour chaque enceinte. Dévissez toutes les bornes des enceintes et otez les deux liaisons. Reliefs ensuite les bornes des aigus et des graves à l'amplificateur selon le procédé de branchement standard préalablement décrit. Veuillez vous référer au schéma ci-dessous.

Lorsque vos enceintes sont raccordées: Allumez le système et mettez de la musique à un volume modéré. Adjustez l'emplacement des enceintes à votre goût.

Enceintes

Nettoyez les armoires avec un chiffon légèrement humidifié. N'utilise pas de produits de nettoyage à base de solvant. Si les armoires sont tâchéées, enlevez les tâches avec un chiffon légèrement humidifié avec de l'eau, du white spirit ou de l'alcool isopropylique selon la nature de la tâche. Puis tamponnez légér avec un chiffon pour enlever les résidus de produit de nettoyage. N'utilise jamais de produits abrasifs.

Grilles

Epoussetez les grilles avec une brosse douce. Ne démonze jamais les grilles des enceintes à moins que cela ne soit absolument nécessaire.

Unités d'entraînement

Ne manipulez ou ne touche jamais les unités d'entrainment des haut-parleurs car elles sont facilement endommagées.

Garantie

Les enceintes Q Acoustics sont garanties sans aucun défaut de fabrication ou device de matière:

Enceintes passives: 5 ans après l'achat.

Enceintes actives & Subwoofoers: 2 ans après l'achat.

Si un produit s'avere defectieux durant la période de garantie, Q Acoustics s'engage a réparer ou à replacer tout produit defectieux après inspection par un revendeur ou un représentant de la Compagnie.

Les mauvaises utilisations et l'usure habituelle ne sont pas couvertes par la garantie.

Les produit défectueux doivent d'abord être renvoyés au revendeur. Si cela n'est pas possible l'article doit être renvoyé de préférence dans son emballage d'origine, frais de port payés, à Q Acoustics ou à leur distributeur du pays, accompagné d'une preuve d'achat. Les dommages causés lors du transport au centre de réparation ne sont pas couverts par la garantie. Les frais de renois seront pris en charge par Q Acoustics ou par leur distributeur.

Cette garantie n' affecte en rien vos droits d'utilisateurs.

Pour plus d'informations sur les réparateurs dans d'autres pays veuillez nous contacter par e-mail à [e-mail]

Q Acoustics

Royaume-Uni CM23 5GZ

Enceintes passives	Concept 20	Concept 40
Type d'enceinte:	2-way reflex	2-way reflex with twin woofers
Unité des basses:	125mm	2 x 125mm
Unité des aigus:	25mm	25mm
Réponse en fréquence:	64Hz - 22kHz	53Hz - 22kHz
Impédance Nominale:	6 Ohm	8 Ohm
Impédance Minimum:	4 Ohm	4 Ohm
Sensibilité:	88dB	90db
Puisance conseillée de l'amplificateur:	25 - 75W	25 - 150W
Fréquence du répartiteur:	2.9kHz	2.3kHz
Dimensions (W x H x D)
Cabinet:	170mm x 260mm x 255mm	170mm x 955mm x 285mm
Y compris les terminaux et stabilisant:	170mm x 260mm x 280mm	390mm x 980mm x 305mm
Poids:	5.6kg	18.5kg
