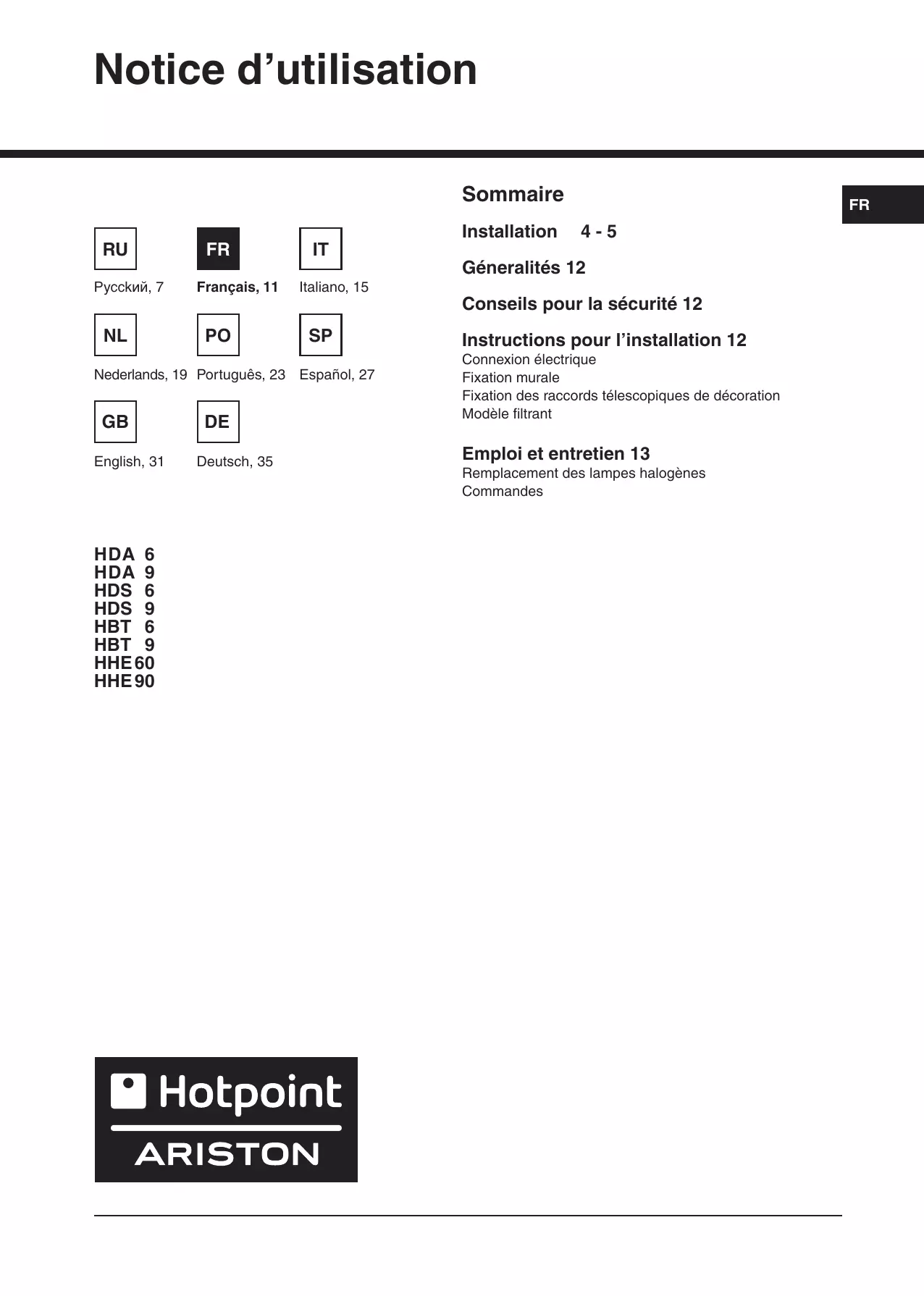

Notice d’utilisation Sommaire Рycckий, 7

4-5 Géneralités 12 Conseils pour la sécurité 12 Instructions pour l’installation 12 Connexion électrique Fixation murale Fixation des raccords télescopiques de décoration Modèle filtrant Emploi et entretien 13 Remplacement des lampes halogènes Commandes Géneralités

Géneralités Lire attentivement le contenu du mode d’emploi puisqu’il fournit des indications importantes concernant la sécurité d’installation, d’emploi et d’entretien. Le conserver pour d’ ultérieures consultations. L’appareil a été conçu pour être utilisé dans le modèle aspirant (évacuation de l’air à l’extérieur – Fig.1B), filtrant (retour de l’air à l’intérieur – Fig.1A). Conseils pour la sécurité

1. Attention, lorsque dans la même pièce vous utilisez simultanément la hotte à évacuation avec un brûleur ou une

cheminée alimentés par une énergie autre que l’électricité, vous pouvez créer un problème “d’inversion de flux”. Dans ce cas la hotte aspire l’air nécessaire à leur combustion. La dépression dans le local ne doit pas dépasser les 4 Pa (4x10-5 bar). Pour un fonctionnement en toute sécurité, n’oubliez pas de prévoir une ventilation suffisante du local. Pour l’évacuation vers l’extérieur, veuillez vous référer aux dispositions en vigueur dans votre pays. Avant de brancher la hotte au réseau de distribution électrique: - lire les données reportées sur la plaquette d’identification (appliquée à l’intérieur de la hotte) pour vérifier si le voltage et la puissance correspondent à ceux du réseau. Contrôler aussi si la prise est adaptée. En cas de doutes, contacter un électricien qualifié figure 1C. - Si le câble d’alimentation est abîmé, il faut le remplacer par un autre câble ou par un ensemble, spécialement prévus, que vous pouvez commander au fabricant ou à un de ses services d’assistance technique. - Raccorder le dispositif au secteur à l’aide d’une prise avec fusible 3A ou aux deux fils du diphasé protégés par un fusible 3A.

Dans certaines circonstances les électroménagers peuvent être dangereux. A) N’essayez pas de contrôler l’état des filtres quand la hotte est en marche. B) Ne jamais toucher les lampes et les zones adjacentes, pendant et tout de suite après l’utilisation prolongée de l’éclairage. C) Il est absolument interdit de flamber sous la hotte. D) Évitez de laisser des flammes libres, elles sont dangereuses pour les filtres et pour les risques d’incendie. E) Surveillez constamment les fritures pour éviter que l’huile surchauffée prenne feu. F) Avant de procéder à toute opération d’entretien, coupez l’alimentation électrique de la hotte.

G) Cet appareil ne peut pas être utilisé par des enfants ou par des personnes nécessitant une surveillance. H) Veillez à ce que les enfants ne jouent pas avec l’appareil.

I) Lorsque la hotte est utilisée en présence d’appareils

utilisant du gaz ou d’autres combustibles, la pièce doit être correctement ventilée. L) Si le nettoyage n’est pas réalisé conformément aux instructions, un incendie peut se déclarer. Cet appareil est marqué conformément à la Directive européenne 2002/96/CE sur les déchets d’équipements électriques et électroniques (DEEE). Assurez-vous que cet appareil soit mis au rebus selon la réglementation en vigueur, vous éviterez ainsi des conséquences néfastes sur l’environnement et la santé. Le symbole appliqué sur le produit ou sur la documentation jointe rappelle que cet appareil ne doit pas être traité comme un déchet domestique mais faire l’objet d’une collecte sélective dans une déchetterie spécialisée dans le recyclage des appareils électriques et électroniques. Conformez-vous aux réglementations locales sur la collecte et l’élimination des déchets. Pour tout autre renseignement sur le traitement, la récupération et le recyclage de cet appareil, veuillez contacter le bureau concerné de votre ville, le service de collecte des déchets domestiques ou le magasin où vous avez acheté votre appareil. Instructions pour l’installation Le montage et le branchement électrique doivent être effectués par un personnel spécialisé.

• Connexion électrique L’appareil est construit en classe II, pour cela aucun cable ne doit être connecté avec la prise terre. La connection avec le réseau électrique doit être éxécutée comme suit: MARRON = L ligne BLEU = N neutre Si elle n’a pas été prévue, monter sur le cable une fiche normalisée pour la charge indiquée sur l’etiquette des caractéristiques. Si elle est dotée d’une fiche, la hotte doit être installée en sorte que la fiche soit accessible. En cas de connection directe avec le réseau électrique, il est nécessaire d’interposer entre l’appareil et le réseau un interrupteur omnipolaire avec une ouverture minimale entre les contacts de 3 mm, proportionnel à la charge et correspondant aux normes en vigueur.
• La distance minimum entre la surface de support des récipients de cuisson sur le dispositif de cuisson et la partie la plus basse de la hotte pour cuisine doit être de Emploi et entretien 65 cm au moins. S’il doit être utilisé un tuyau de connection composé de deux ou plusieurs parties, la partie superieure doit être à l’exterieur de celle inférieure. Ne pas relier le tuyau d’échappement de la hotte à un conduit dans lequel circule de l’air chaud ou employé pour évacuer les fumées des appareils alimentés par une énergie differente de celle électrique. En vue d’une manœuvrabilité de l’appareil plus facile, avant d’exécuter les opérations de montage, déconnecter le filtre/les filtres anti-graisse (Fig.8). S’il s’agit d’une hotte aspirante, il faudra prévoir une ouverture pour l’évacuation de l’air.
• Nous conseillons d’utiliser un tuyau d’évacuation de l’air diamètre 150. L’utilisation d’une réduction pourrait diminuer les performances du produit et augmenter le niveau sonore Attention! Si le vitrage décoratif de l’appareil n’est pas monté de série, avant de procéder à l’installation, il faut effectuer les opérations indiquées dans la figure 4:

1- sortir le corps de hotte B e le verre A de leur emballage

et les poser horizontalement sur un plan sûr.

2 - Prendre le verre A et le positionner sur le corps de

3 - Fixer définitivement le verre au corps de hotte à l’aide

des 4 bagues C et des 4 vis D comme illustré.

• Fixation murale Exécuter les trous A1 en respectant les cotes indiquées (Fig. 2). Fixer l’appareil au mur et l’aligner dans la position horizontale avec les éléments suspendus. Cette opération terminée, fixer la hotte définitivement au moyen des 2 vis A2 (Fig. 5). En cas de différents montages utiliser des vis et des goujons à expansion adéquats au type de mur (par exemple béton armé, placoplâtre, etc.). Au cas où les vis et les goujons seraient fournis avec l’appareil, s’assurer qu’ils sont adéquats au type de paroi, où sera fixée la hotte.
• Fixation des raccords télescopiques de décoration Attention! Si l’appareil dispose d’un raccord inférieur à languette, avant de procéder aux opérations de fixation, plier vers l’intérieur la languette du raccord inférieur à l’aide d’une pince comme illustré à la figure 5 phase 1. Mettre des gants pour retirer le film protecteur de la cheminée en faisant attention à ne pas la rayer. (Fig.3A). Prévoir l’alimentation électrique à l’intérieur de l’encombrement du raccord de décoration. Si votre appareil doit être installé dans le modèle aspirant ou doté d’un moteur externe, prévoir le trou de l’évacuation de l’air. Régler d’abord la largeur de la bride de support du raccord supérieur (Fig.3B), ensuite la fixer au plafond, de manière à ce qu’elle soit sur l’axe de votre hotte au moyen des vis A (Fig.3B), tout en respectant la distance depuis le plafond indiquée à la Fig.2. Raccorder la bride C au trou d’évacuation de l’air au moyen d’un tube de raccordement (Fig.5). Introduire le raccord supérieur à l’intérieur du raccord inférieur. Fixer le raccord inférieur à la hotte au moyen des vis B fournies (Fig.5), retirer le raccord supérieur jusqu’à la bride et le fixer au moyen des vis B (Fig.3B). Si on veut transformer la hotte du modèle aspirant au modèle filtrant, demander à votre revendeur les filtres au charbon actif et suivre les instructions de montage.
• Modèle filtrant Installer la hotte et les deux raccords suivant l’indication reportée au paragraphe concernant le montage de la hotte dans le modèle aspirant. En cas de montage du raccord filtrant, se rapporter aux instructions figurant dans le jeu. Si le jeu n’est pas fourni, commandez-le à votre revendeur comme accessoire. Les filtres doivent être appliqués au groupe aspirant situé à l’intérieur de la hotte en les centrant par rapport au groupe aspirant et en les tournant de 90 degrés jusqu’au déclic d’arrêt (Fig.9). Emploi et entretien
• Il est conseillé de mettre en service la hotte quelques minutes avant de commencer à cuisiner. De même il est conseillé de l’arrêter 15 minutes après avoir terminé la cuisson pour éliminer au maximum les odeurs et évacuer l’air vicié. Le bon fonctionnement de la hotte est lié à la fréquence des opérations d’entretien et, plus particulièrement, à l’entretien du filtre anti-graisse et du filtre à charbon actif.
• Le filtre anti-graisse a pour rôle de retenir les particules grasses en suspension dans l’air. Il peut donc se boucher plus ou moins rapidement selon la fréquence d’utilisation de la hotte. - Pour prévenir tout risque d’incendie, il faut laver les filtres anti-graisse au moins tous les 2 mois, ces derniers son lavables même au lave-vaisselle. - Après plusieurs lavages, ils peuvent changer de couleur. Ceci ne donne pas droit à réclamation ni droit, par conséquent, à leur remplacement. Le non-respect des consignes de remplacement et de lavage peut entraîner un risque d’incendie des filtres anti-graisse.
• Les filtres à charbon actif servent à filtrer l’air qui est ensuite renvoyé dans la pièce. Les filtres ne sont ni lavables ni régénérables, il faut par conséquent les changer au moins tous les quatre mois. La saturation du charbon actif dépend de l’utilisation plus ou moins prolongée de l’appareil, du type de cuisine pratiquée et de la régularité du nettoyage du filtre anti-graisse.
• Nettoyez fréquemment la hotte, à l’intérieur et à l’ex-

térieur, à l’aide d’un chiffon imbibé d’alcool dénaturé ou de détergents liquides neutres non abrasifs.

• N’utiliser l’éclairage de la hotte que pendant la cuisson, ce dernier n’est en effet pas conçu pour un éclairage général prolongé de la pièce. Une utilisation prolongée de l’éclairage diminue considérablement la durée de vie moyenne des lampes. la fonction « clean air » se désactive et le moteur passe directement à la 2ème vitesse ; en appuyant sur le bouton B la fonction se désactive) (*) La fonction “minuter arrêt automatique” retarde l’arrêt de la hotte, qui continuera de fonctionner à la vitesse de service en cours au moment de l’activation de cette fonction, pendant 15 minutes.

• Remplacement des lampes halogènes (Fig. 6). Pour changer les lampes halogènes B retirez le verre C en faisant levier dans les fentes prévues. Remplacez-les par des lampes de même type. Attention : ne touchez pas aux lampes mains nues.

• Saturation filtres anti-gras/charbon actif : - Quand la touche A se met à clignoter par intervalles de 2 secondes, il est temps de laver les filtres anti-gras. - Quand la touche A se met à clignoter par intervalles de 0,5 secondes, il est temps de changer les filtres à charbon. Après avoir remis le filtre propre à sa place, procéder à une remise à zéro la mémoire électronique en appuyant 5 secondes de suite sur la touche A jusqu’à ce que cette dernière cesse de clignoter.

• Commandes: (Fig.7 A-B) Mécaniques les symboles sont les suivants: A = touche ECLAIRAGE B = touche OFF C = touche PREMIERE VITESSE D = touche DEUXIEME VITESSE E = touche TROISIEME VITESSE
• Commandes: (Fig.7 C) Lumineux le symbole sont le suivant: A = touche ECLAIRAGE B = touche OFF C = touche PREMIERE VITESSE D = touche DEUXIEME VITESSE E = touche TROISIEME VITESSE F = touche MINUTEUR ARRET AUTOMATIQUE 15 minutes (*)
• Si votre appareil possède la fonction vitesse INTENSE, maintenir appuyé pendant environ 2 secondes le bouton E pour activer la fonction pendant 10 minutes, après quoi elle retournera à la vitesse établie en précédence. Quand la fonction est active, la LED clignote. Pour l’interrompre avant les 10 minutes, presser de nouveau sur la touche

• En appuyant sur le bouton F pendant 2 secondes (lorsque la hotte est allumée), la fonction « clean air » s’active. Cette fonction démarre le moteur pour 10 minutes par heure à la première vitesse. Dès que la fonction est activée, le moteur démarre en 1ère vitesse pour 10 minutes pendant lesquelles les boutons F et C doivent clignoter en même temps. A la fin de ce temps, le moteur s’arrête et la diode électroluminescente du bouton F reste allumée sans clignoter jusqu’à ce que le moteur reparte en 1ère vitesse 50 minutes plus tard. Les diodes électroluminescentes F et C recommencent à clignoter pendant 10 minutes et ainsi de suite. En appuyant sur n’importe quelle touche à l’exception des touches de lumière, la hotte retourne immédiatement à son fonctionnement normal (ex. en appuyant sur le bouton D
