MODE D'EMPLOI VT712B VEDETTE
Voussezd'acquérir un lave-lingeVEDETTE et nous vous en remercions.
Fort de toute cette expérience que nous avons accumulée au fil des années, nous avons conçu cet appareil pour vous faciliter la vie en vous apportant performances, simplicité d'utilisation et qualité.
Bien entendu, dans un souci permanent de satisfaire le meilleur track possible vos exigences vis-à-vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livre).
Et retrouvez-nous aussi sur notre site www.vedette.com sur lequel vous trouvez tous nos produits, ainsi que des informations utiles et complémentaires.
Important : Avant de mettre en marche l'appareil, veuillez lire attentivement ce guide d'installation et d'utilisation.
lecture afin de vous familiariser plus rapidement avec son fonctionnement
Charges preconisees:
-La capacité maximale de l'appareil est de 7 kg.
Installation :
- Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que:
- des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnementes professionnels;
- des fermes;
- l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel;
- des environnements du type chambres d'hôtes.
- La pression de l'eau doit se situer entre 0.1 et 1 MPa (1 et 10 bars).
- N'utilisez pas de prolongateur, adaptateur, prise multiple ou programmable.
- L'installation électrique doit être capable de résister à la puissance maximale mentionnée sur la plaque signalétique et la prise doit être dûment reliée à la terre.
- Une fois votre appareil installé, la fiche doit rester accessible.
- Utilisez exclusivement le tuyau d'alimentation et les joints neufs fournis avec l'appareil.
- Si le cordon d'alimentation est endommagé, faites-le remplacer par le Service APRÈS-Vente ou par un professionnel qualifié, afin d'éviter tout risque éventuel.
- Il est déconseillé d'installer votre appareil sur un tapis ou un sol en moquette afin de ne pas gérer la circulation d'air à sa base.
- En cas de problème ne pouvant être résolu par vous-même (voir page 11), n'intervenez pas sur l'appareil et faites appel au service technique du revendeur ou du fabricant.
Utilisation :
- Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil et d'éloigner ceux de moins de 3 ans, sauf s'ils sont sous surveillance permanente.
- Le nettoyage et l'entretien de l'appareil ne doivent pas être effectués par des enfants sans surveillance.
- Ne pas introduire de linge traité au moyen de détachant, dissolvant ou produit inflammable immédiatement après traitement (risque d'explosion).
- Ce lave-linge est équipé d'une sécurité pour prévenir tout débordement d'eau événuel.
- En fin de cycle, veillez à fermer le robinet d'arrivée d'eau et à débrancher le cordon électrique.
Ce lave-linge a été conçu dans un souci de respect de l'environnement.
Protection de l'environnement
Dosez-vous lessive en fonction du degré de salissure de votre charge de linge et de votre dureté d'eau, en ne dépassant pas la dose recommandée par le fabricant de lessive.
Les matériaux d'emballage de cet appareil sont recyclables.
Contribuez à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.
Votre lave-linge contient aussi de nombreux matériaux recyclables, il est marqué de ce logo pour vous rappeler que les appareils usagés ne doivent pas être mélangés avec d'autres déchets.
Le recyclage de l'appareil sera ainsi réalisé conformément à la directive européenne 2012/19/UE sur les déchets d'équipements électriques et électroniques.
Adressez-vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.
Economies d'energie
Ne programmez le prélavage que lorsque c'est absolument nécessaire. Pour du linge peu ou normalement sale, un programme à basse température est suffisant.
1.1 - DEBALLAGE (Fig. 1.1.2 à 1.1.4).
Respectez impérativement les consignes suivantes :
- Retirez les cales du couvercle et des battants de tambour, puis ouvrez et refermez soigneusement le tambour.

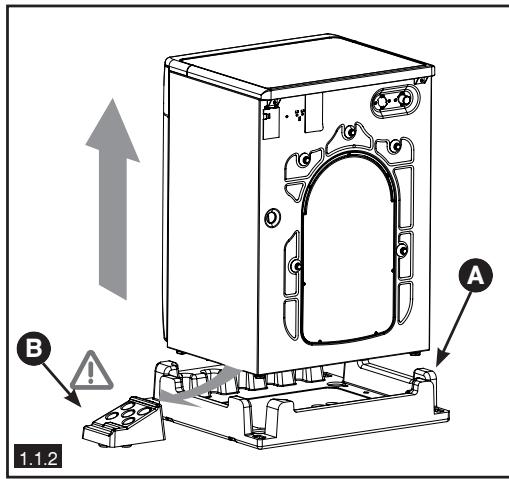

- Soulevez le lave-linge et retirez le socle A et la cale moteur (Fig. 1.1.2).

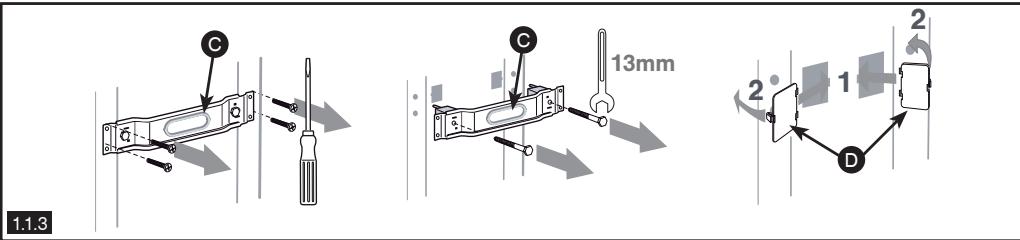

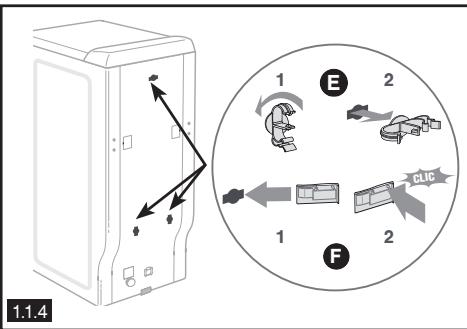

- Enlevez la traverse et obstruez les trous avec les caches (Fig. 1.1.3)
- Enlevez les 3 colliers support tuyau et obstruez imperativement les 3 trous à l'aide des caches
F (Fig. 1.1.4)

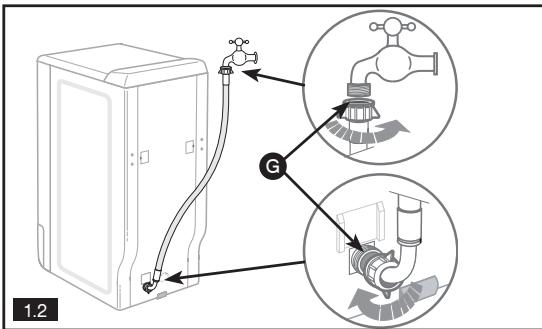

1.2 - Raccordement à la canalisation d'eau (fig. 1.2)
Branchez le tuyau d'alimentation avec ses joints neufs sur le raccord situé à l'arrière du lave-linge et sur votre robinet muni d'un embout filtré 20x27.

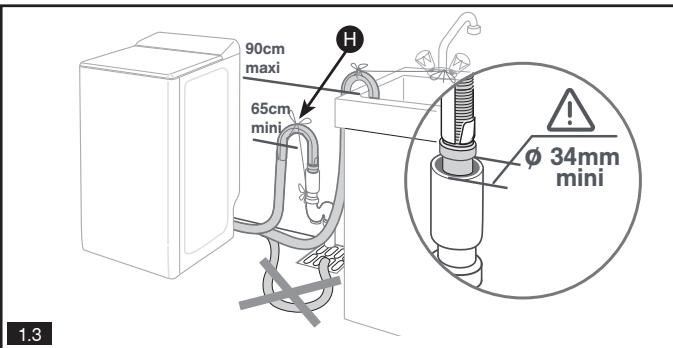

1.3 - Évacuation(fig. 1.3)
Positionnez le tuyau de vidange, muni de sa crosse, en veillant à bien respecter les indications du
croquis et notamment en veillant à ce que le raccordement ne soit pas étanche : laissez un libre passage à l'air entre le tuyau de vidange et le conduit d'évacuation afin d'éviter tout refoulement d'eaux usées dans la machine et toutes mauvaises odeurs.
1.4 - Mise à niveau (fig. 1.4)
L'appareil doit impérativement être installé sur un sol horizontal. Si nécessaire, et s'il est équipé de pieds réglables, situés à l'avant de l'appareil, stabilisez votre lave-linge en les mettant à niveau. S'il est équipé de roulettes escamotables, il peut être déplacé en tirant à fond vers la gauche le levier situé en bas de l'appareil.
1.5 - Raccordement électrique (fig. 1.1.1)
Veillez à bien respecter les indications figurant sur la plaque signalétique de l'appareil.
1.6 - Nettoyage prealable
Après installation, il est indispensable de procéder à un nettoyage préalable de votre lave-linge en programmant un cycle coton 90°C sans linge et avec une demi-dose de détergent.
Recommandations :
- Avant d'introduire du linge, triez selon la couleur, le degré de salissure et le type de textile. Videz les poches, fermez les fermétures à glissières, enlevez les crochets des voilages, placez les petites pièces de linge dans un filet de lavage.
- Retirez les boutons mal cousus, les épingles et les agrafes.
- Nouez les ceintures, les rubans de tabliers, etc.

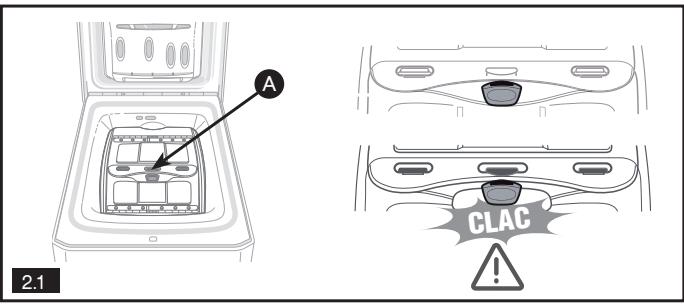

2.1 - Chargement de votre LINGE (fig. 2.1)
Actionnez la poignée de couvercle et ouvrez le tambour en appuyant sur le pouvoir
you def
Après introduction du linge, assurez-vous de la bonne fermeture du tambour. Vérifiez que le pouvoiR est bien visible.
2.2 - Produits lessiviels et additifs (fig. 2.2)
La boîte à produits compte 4 compartiments :
1 prélavage (poudre), 1 lavage (poudre ou liquide), assouplissant, javel. - Utilisez des détergents certifiés pour lave-linge à usage domestique. - N'utilisez pas de lessive liquide avec le cycle pré-lavage et/ou départ différé. - La javel concentrée doit être imperativement diluée. - Ne dépassez pas le niveau MAX.

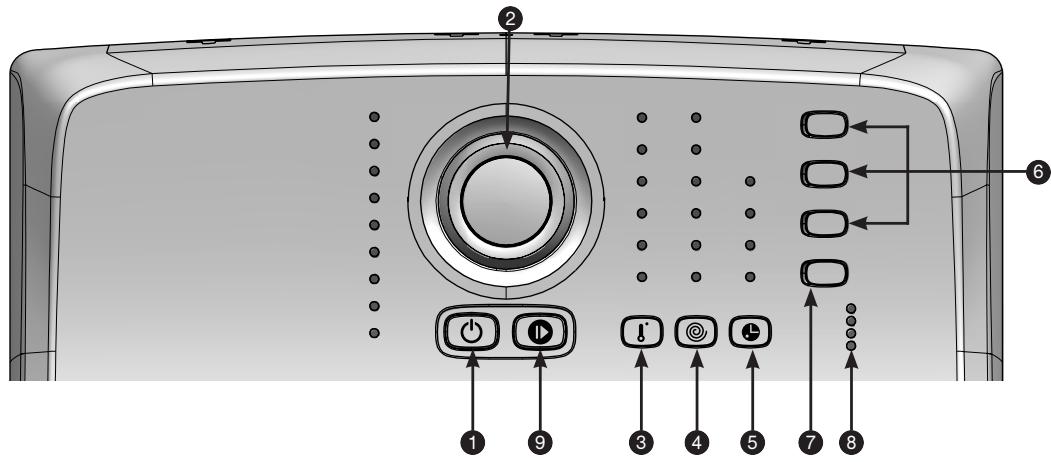

3.1 - Le bandeau de commande
Marche/Arrêt 2 Sélecteur 3 Sélection de la température
4 Sélection de la vitesse d'essorage 5 Sélection du départ différé 6 Options
7 Favori 8 Déroulement du cycle 9 Départ/Pause
Mise en MARCHE de l'appareil
Appuyez sur la touche «Marche/Arrêt» 1
Le voyant «Déroulement du cycle» clignote (Fig. 3.2.1) pour vous indiquer que vous êtes en mode sélection.
Si vous le souhaitez, vous pouvez à l'aide du sélecteur ② modifier votre programme. La machine affiche la température et la vitesse d'essorage. Les derniers adaptations au programme choisi.
Si vous le souhaitez, à l'aide de la touche ③ vous pouvez modifier la température, à l'aide de la touche ④ la vitesse d'essorage et désirer d'éventuelles options à l'aide des touches ⑥.
Un bip d'alerte vous indiquera les sélections incompatibles avec votre programme.
Appuyez sur la touche «Départ/Pause» pour lancer votre programme. Le voyant «Déroulement du cycle» devient fixe. Les voyants de la machine vous indiquent dans quelle phase se trouve le cycle.
Départ différé d'un programme

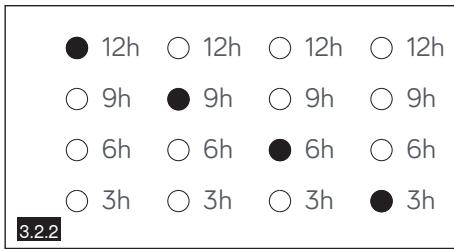

Voussoupiezchoisirdifdeferervoircycleenvousservantde la touche ⑤. Par appuis successifsyouvpouze retarderleDepart de vourcyclerde3,6,9 ou 12heures. Validez enappuyant sur latouche“Depart/Pause”9. Lesvoyants dedéroullement du cycle ⑧ clignotent successivement pouryouvidiquerequevoitrapolrammationestienprise encompte. Les ledsseteindront successivementtoutestroixheuresjusqu'accevoitrycle démarre réellement (fig 3.2.2).
METTRE Ou enlever une piece pendant le LAVAGE (impossible pendant i'essorage)
Faites un appui long sur la touche «Départ/Pause»
9 pour interrompre le programme.
Le déroulement du cycle 8 clignote.
Mettez ou enlevez la ou les pièces de textile.
Le temps de déverrouillage du couvercle dépend de la température intérieure de la
machine et peut prendre, pour des raisons de sécurité, plusieurs minutes.
Appuyez sur la touche «Départ/Pause» pour relancer le programme. Le déroulement du cycle est fixe.
Nota: Si vous avez choisi un départ différé, vous pouvez accéder instantanément au tambour pendant la phase précédant le départ du cycle de lavage.
Faites un appui long sur la touche «Marche/Arrêt» 1.
Tous les voyants s'éteignent.
Cette opération peut se faire à tout moment pendant le cycle, la programmation ou même pendant une pause.
Note : Dans tous les cas, une annulation vous oblige, ensuite, à tout reprogrammer depuis le début (voir paragraphe 3.2).
Fin du LAVAGE
Le voyant Fin s'allume fixe et un bip vous indique la fin du programme. Ce voyant s'éteindra automatiquement au bout de 5 minutes maximum afin d'économiser l'énergie en mode veille.
Ouvrez le couvercle et retirez votre linge.
Certains modèles positionnent automatiquement leur tambour ouverture en haut pour faciliter l'accès au linge. Cette opération dure au maximum 3 minutes.
Faites un appui long sur la touche «Marche/Arrêt»
1 pour éteindre notre lave-linge.
En cas de coupure de courant, votre cycle redémarrera automatiquement depuis le retour de l'alimentation, là où il s'était arrêté.
Programme COTON / EPONGE
Pour une charge de linge composée de coton blanc résistant ou de couleur.
Programme COTON ECO
Pour laver les textiles coton normalement sales en garantissant des consommations optimisées en énergie et eau.
Programme quotidien
Pour laver en 39 minutes une charge usuelle de coton ou de linge mixte normalement sale, en garantissant un résultat de lavage parfait.
Programme RAPIDE 25 minutes
Pour laver en 25 minutes une petite charge de coton ou de linge mixte peu sale.
Important: Pour ce programme, les doses de lessive doivent être réduites de moitié.
Programme MIXTE
Pour une charge de linge composée de fibres mélangées.
Programme delicat/laine
Programme avec cadence de brassage et essorage adaptés à la nature de ces textiles.
Ce programme permet, également, de laver les textiles signalés comme lavables à la main, à condition
de sélectionner la température «0».
Programme DRAPS
Cycle intensif pour un lavage en profondeur et rincage renforcé. Option rincage plus forcée.
Programme rincage/essorage
Rincage suivi, au choix :
- soit d'un essorage avec vidange
- soit d'une vidange seule (option "égoutage" position 100)
- soit d'un arrêt cuve pleine d'eau.
Programmeessoragseul
Permet un essorage seul avec vidange.
Important: Prenez garde de bien choisir une vitesse d'essorage adaptée à la nature du
linge introduit dans la machine.
OPTION Ringage +
Ajoute un rinçage. Reconnaissant pour les peaux sensibles.
OPTION Prelavage
Pour ôter terre, sable, sang... elle permet d'enchaîner ensuite le lavage dans de l'eau propre.
Il est nécessaire d'introduire également du détergent (lessive poudre uniquement) dans
le compartiment prélavage 1 de la boîte à produits (Fig. 2.2).
OPTION Couleurs foncees
Permet à votre lave-linge de prendre soin de votre linge de couleurs foncées et d’éviter les plis et les marques blanches.
Grâce à cette fonction vous pouvez enregistrer vos programmes favori et le rappeler lors de la mise en marche de votre appareil par un simple appui sur cette touche.
Pour enregistrer votre programme favori : CHOISSEZ, VOTREprogramme, VOTRESPERATURE, VOTRESOERRAGEainsquoyosoptionseventuelles. Memoriseze ce réglage par un appui long sur la touche 7. Un double bip bisonorevousconfirmera l'enregistrement devos réglages.
Fonction egouttage
Cette fonction, pour du linge très délicat, permet de passer à la vidange du lave-linge en supprimant l'essorage.
Fonction ARRET CUVE PLEINE
Cette fonction permet de retirer du linge de votre lave-linge avant la phase d'essorage ou de différer cette phase d'essorage. Ceci permet à votre linge de rester dans l'eau afin d'éviter le froissage.
Lorsque la machine est arrêtée cuve pleine, le voyant «Arrêt cuve pleine» et la LED d'avancement «Rinçage» clignotent (Fig. 3.2.3).
Ensuite, vous pouvez faire une vidange seule (position « @ ») ou sélectionner une autre vitesse d'essorage. Le programme se terminera automatiquement.
| Tableau de programmes | | | | © | © |
| Programmes | Température (°C) | Charge maximale de linge sec | Durée du cycle (*) | Rincage + | Préavage | Couleurs Fonçées | Égouttage | Arrêt cuve pleine |
| COTON / ÉPONGE | Froid - 90 | 7,0 kg | 1h50 - 2h10 | ● | ● | ● | ● | ● |
| COTON ECO | 40 - 60 | 7,0 kg | 2h05 - 4h20 | | | | ● | ● |
| MIXTE - Synthétique - Fibres mélangées | Froid - 60 | 2,5 kg | 1h20 | ● | ● | ● | ● | ● |
| DÉLICAT / LAINE | Froid - 40 | 1,5 kg | 36 min | ● | | | ● | ● |
| Programmes spéciaux | | | | | | | | |
| Quotidien | Froid - 40 | 3,0 kg | 39 min | ● | | | ● | ● |
| Rapide 25 minutes | Froid - 40 | 2,5 kg | 25 min | | | | ● | ● |
| Draps | Froid - 90 | 7,0 kg | 2h15 | ● | ● | ● | ● | ● |
| Programmes particuliers | | | | | | | | |
| Rincage / Essorage | - | - | 19 min | | | | ● | ● |
| Essorage seul | - | - | 10 min | | | | ● | |
Les temps de cycles sont disponibles pour une valeur moyenne «sans option» et peuvent varier en fonction de la charge de linge, de la température de l'eau...
- Si vous faites un programme avec «Rinçage +», la durée du cycle est rallongée de 17 minutes.
- Si vous faites un programme avec «Prélavage», la durée du cycle est rallongée de 18 à 25 minutes.
4.1 - Pour éviter les mauvaises ODEURS
Respectez les consignes d'installation du tuyau d'évacuation indiquées au paragraphe 1.3, laissez le couvercle ouvert en fin de cycle. Procédez une fois par mois à un cycle à vide avec lessive à 60°C ou 90°C.

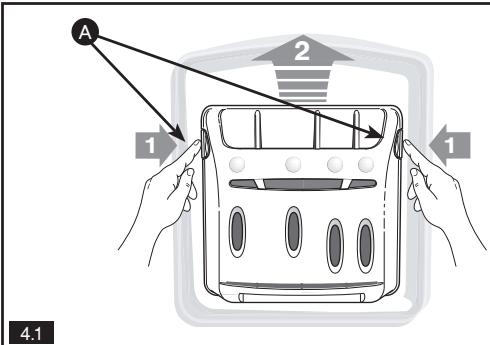

4.2 - BAC à produits (fig. 4.1)
- Déverrouillez la boîte en appuyant sur les bossages, tirez-la vers vous. Retirez les siphons, séparez la boîte de l’enjoliveur, rincez le tout sous le robinet.

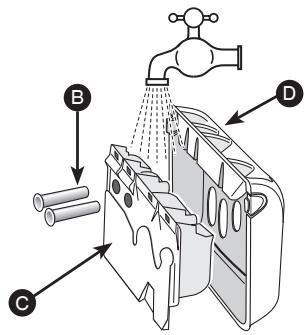

- Remontez tous les éléments de la boîte, puis remettez l'ensemble à sa place sous le couvercle de la machine.

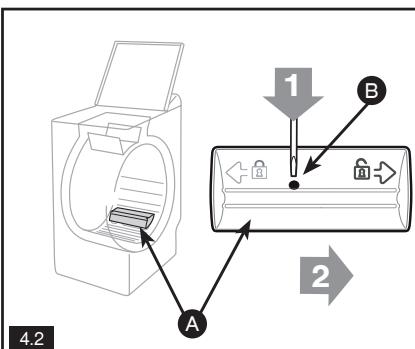

4.3 - Filtre de POMPE (fig. 4.2)
- Déverouille la pierce A au fond du tambour en appuyant avec un crayon dans le trou B en la poussant vers la droite.
- Faire tourner le tambour vers l'avant.
- Retirez le filtre de pompe. Enlevez les objets se trouvant éventuellement à l'intérieur et rincez-le sous robinet.
- Repositionnez les deux pièces C et A
- Poussez la pièce A vers la gauche jusqu'à ce qu'elle soit bien encliquetée.
4.4-CARROSSEIRE
Ne pas utiliser de produits ou d'éponges abrasifs. Utilisez du savon liquide. Séchez avec un linge doux.
Des incidents peuvent survenir lors de l'utilisation de votre lave-linge :

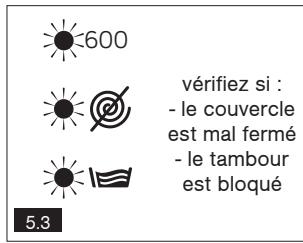

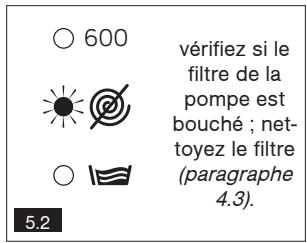

Si les voyants de vitesse clignotent après un bip alarmé, avant d'appeler votre Service Après-Vente :
Si un autre voyant de vitesse que ceux représentés ci-dessus clignote, contactez le Service Après-Vente en lui indiquant le ou les voyants allumés afin de lui faciliter la tâche.
Voici quelques points à vérifier :
| Problèmes : | Causes / Remèdes : |
| Le lave-linge ne démarre pas : | - L'appareil n'est pas branché ou il y a une coupure de courant électrique. - Vous n'avez pas appuyé sur la touche «Départ/Pause». - Vous avez programmé un départ différé. - Voir anomalies 5.1 et 5.3. |
| Le linge est mal ou pas essoré : | - Vous avez sélectionné un programme sans essorage ou à essorage limité. - La sécurité d'essorage a déetecté une mauvaise répartition du linge dans le tambour : dépliez le linge et programmez un nouvel essorage. - Vérifiéz la hauteur de la crosse de vidange Ⓒ (Fig.1.3). |
| Une flaque d'eau apparait au sol : | Retirrez avant tout la fiche de courant et fermez l'acciviée d'eau. - Vérifiéz la présence des joints Ⓢ ainsi que le serrage des racaccords du tuyau d'alimentation (Fig.1.2). - Vérifiéz le bon positionnement de la crosse de vidange Ⓒ (Fig.1.3). |
| Fortes vibrations à l'essorage : | - Le lave-linge est mal débridé (Fig.1.1.3) . - Le sol n'est pas horizontal (paragraphe 1.4). |
| Le lave-linge ne vidange pas : | - Vous avez programmé un «Arrêt cuve pleine». - Le tuyau de vidange est pié ou écrasé (Fig.1.3). - Voir anomalie 5.2. |
| Le couvercle ne s'ouvre pas : | - Le programme n'est pas encore terminé. - Attendez que la température interieure de la machine diminue. |
| Le tambour est bloqué : | -Si vous pouvez y accéder, vérifier qu'une petite piece de linge ne soit pas passée entre la cuve et le tambour, en retardant lapiece Ⓞ du fond du tambour (fig.4.2). -Voir anomalie 5.3. |
| Les portillons du tambour s'ouvrent trop lentement (pour les machines équipées de portillons à ouverture douce): | - Notre machine n'a pas fonctionné depuis longtemps. - Elle est située dans un local trop froid. - Des résidues de lessive (poudre)Bloquent les charnières. - Dans tous les cas, tout rentre dans l'ordre après la première ouverteure. |
| A la fin du programme tous les voyants sont éteints : | - Afin d'économiser l'énergie les voyageurs s'éteignent automatiquement au bout de 5 minutes maximum après la fin de votre programme. Un simple appui sur n'importequelle touche remet en fonctionnement libre affichage. |
Conformément au règlement UE 1015/2010, vous trouvez ci-après des informations complémentaires sur le produit. Leur motif : des directives sur les économies d'énergie auxquelles tous les appareils vendus dans l'UE doivent se conformer.
Programmes pour les ESSAIS SELON règlement délégué (UE) n°1061/2010
- Programme coton standard à 60°C : Coton ECO → - 60°C - sans option - essorage maxi.
- Programme coton standard à 40°C : Coton ECO - 40°C - sans option - essorage maxi.
Ces programmes conviennent pour nettoyer les textiles en coton normalement sales, et sont les plus efficaces en ce qui concerne les consommations conjointes d’énergie et d’eau.
| Programmes | Température | Capacité (kg) | Conso energétique (kWh/cycle) | Durée (min) | Conso eau (L/cycle) | Taux humidité résiduelle D en % |
| Coton / Eponge | 40°C | 3.5 | 0.45 | 106 | 40 | 45 ≤ D < 54 |
| 60°C | 3.5 | 0.90 | 110 | 40 | 45 ≤ D < 54 |
| Coton Eco □ | 60°C | 7 | 1.11 | 260 | 50 | 45 ≤ D < 54 |
| 60°C | 3.5 | 0.73 | 183 | 37 | 45 ≤ D < 54 |
| 40°C | 3.5 | 0.64 | 177 | 36 | 45 ≤ D < 54 |
| Mixte | 40°C | 2.5 | 0.44 | 81 | 46 | 45 ≤ D < 54 |
| Quotidien | 40°C | 3 | 0.51 | 39 | 47 | 50 ≤ D < 54 |
| Rapide 25 minutes | 30°C | 2.5 | 0.21 | 25 | 38 | 50 ≤ D < 54 |
| Délicat / Laine | 30°C | 1 | 0.20 | 32 | 44 | 45 ≤ D < 50 |
Ces valeurs sont données à titre indicatif. Elles peuvent varier en fonction des conditions ambiantes.
Pour des raisons d'économie d'énergie, la température de lavage réelle peut différer de la température de programme indiquée.
Consommation d'électricité en mode arrêt et laissé sur marche
| Mode arrêt : | 0,47 W | Mode laissé sur marche : | 0,47 W |
Choix de la BONNE lessive
Le symbole d'entretien du linge définit le bon choix de lessive, de la bonne température et du traitement adéquat du linge.
| Type de textile | Programme | Produit lessiviel |
| Linge blanc en coton | Coton Temp. ≤ 90°C | Lessive avec produit blanchissant |
| Linge couleur en lin ou en coton | Coton Temp. ≤ 60°C | Lessive couleur sans produit blanchissant |
| Fibres mélangées | Mixte Temp. ≤ 60°C | Lessive couleur |
| Synthétiques | Mixte Temp. ≤ 60°C | Lessive couleur/délicut |
| Textiles délicats | Délicat-laine Temp. ≤ 40°C | Lessive pour linge délicat |
| Laine | Délicat-laine Temp. ≤ 40°C | Lessive pour lainages |
1 = CG = 2
Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, afin de faciliter la prise en charge de votre demande, munissez-vous des références complètes de votre appareil (référence commerciale, référence service, numéro de série). Ces références figurent sur la plaque signalétique (Fig. 1.1.1).
Vous pouvez nous contacter du lundi au samedi de 8h00 à 20h00 au:
09 69 39 25 25 + service gratuite + prix appel
Pièces d'origine :
Lors d'une intervention, demandez l'utilisation exclusive de pièces détachées certifiées d'origine.
Pour en savoir plus sur nos produits ou nous contacter, vous pouvez : consulter notre site :
nous écrire à l'adresse postale suivante :
Service Consommateurs VEDETTE
5 avenue des Béthunes
CS69526 SAINT OUEN L'AUMONE
95060 CERGY PONTOISE CEDEX
Nous appeler du lundi au vendredi de 8h30 à 18h00 au :
0 892 02 88 02 Service 0,50 € / min + prix appel
Service fourni par Brandt France, S. A. S au capital social de 100.000.000 euros RCS Nanterre 801 250 531
