MODE D'EMPLOI NC ELIPSON

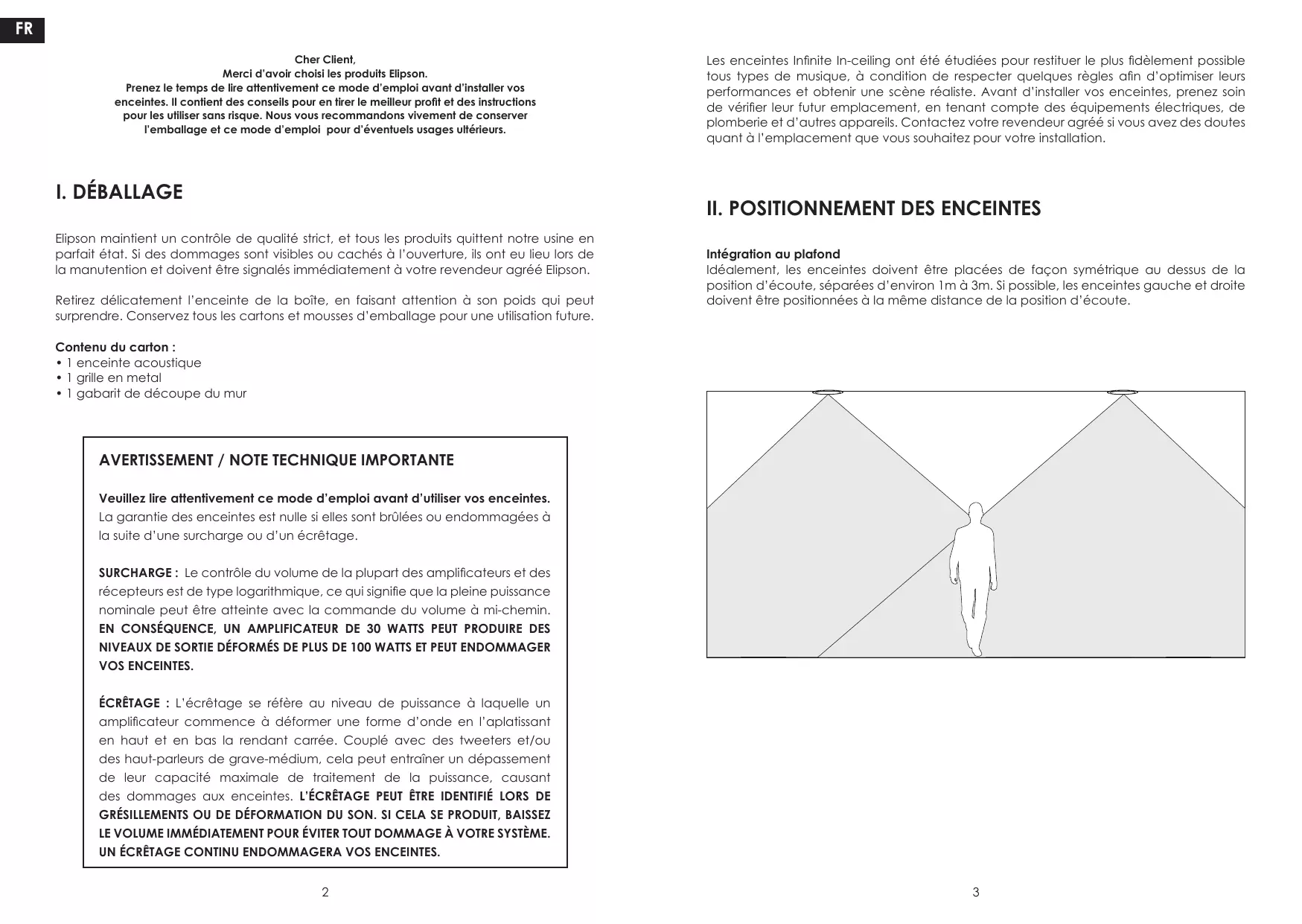

FR Cher Client, Merci d’avoir choisi les produits Elipson. Prenez le temps de lire attentivement ce mode d’emploi avant d’installer vos enceintes. Il contient des conseils pour en tirer le meilleur profit et des instructions pour les utiliser sans risque. Nous vous recommandons vivement de conserver l’emballage et ce mode d’emploi pour d’éventuels usages ultérieurs.

I. DÉBALLAGE Les enceintes Infinite In-ceiling ont été étudiées pour restituer le plus fidèlement possible tous types de musique, à condition de respecter quelques règles afin d’optimiser leurs performances et obtenir une scène réaliste. Avant d’installer vos enceintes, prenez soin de vérifier leur futur emplacement, en tenant compte des équipements électriques, de plomberie et d’autres appareils. Contactez votre revendeur agréé si vous avez des doutes quant à l’emplacement que vous souhaitez pour votre installation.

II. POSITIONNEMENT DES ENCEINTES Elipson maintient un contrôle de qualité strict, et tous les produits quittent notre usine en parfait état. Si des dommages sont visibles ou cachés à l’ouverture, ils ont eu lieu lors de la manutention et doivent être signalés immédiatement à votre revendeur agréé Elipson. Retirez délicatement l’enceinte de la boîte, en faisant attention à son poids qui peut surprendre. Conservez tous les cartons et mousses d’emballage pour une utilisation future.

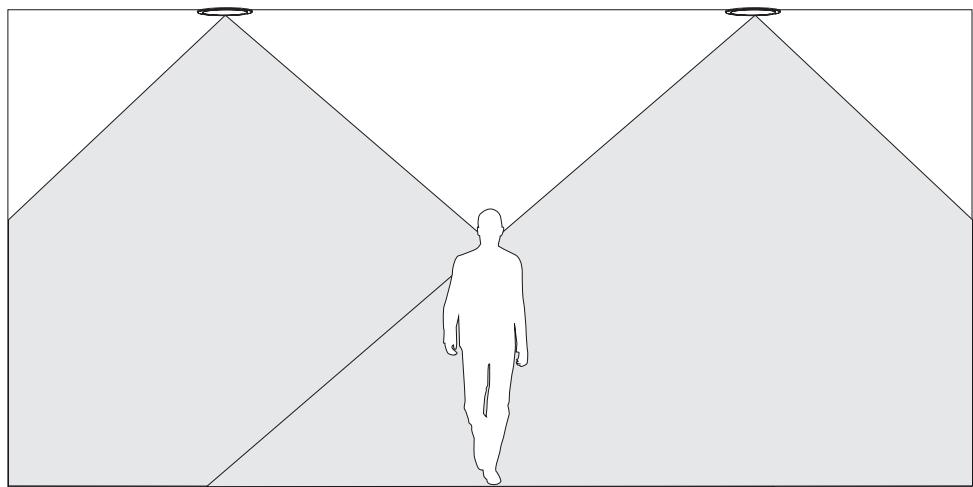

Intégration au plafond Idéalement, les enceintes doivent être placées de façon symétrique au dessus de la position d’écoute, séparées d’environ 1m à 3m. Si possible, les enceintes gauche et droite doivent être positionnées à la même distance de la position d’écoute.

Contenu du carton : • 1 enceinte acoustique • 1 grille en metal • 1 gabarit de découpe du mur

AVERTISSEMENT / NOTE TECHNIQUE IMPORTANTE Veuillez lire attentivement ce mode d’emploi avant d’utiliser vos enceintes. La garantie des enceintes est nulle si elles sont brûlées ou endommagées à la suite d’une surcharge ou d’un écrêtage. SURCHARGE : Le contrôle du volume de la plupart des amplificateurs et des récepteurs est de type logarithmique, ce qui signifie que la pleine puissance nominale peut être atteinte avec la commande du volume à mi-chemin. EN CONSÉQUENCE, UN AMPLIFICATEUR DE 30 WATTS PEUT PRODUIRE DES NIVEAUX DE SORTIE DÉFORMÉS DE PLUS DE 100 WATTS ET PEUT ENDOMMAGER VOS ENCEINTES. ÉCRÊTAGE : L’écrêtage se réfère au niveau de puissance à laquelle un amplificateur commence à déformer une forme d’onde en l’aplatissant en haut et en bas la rendant carrée. Couplé avec des tweeters et/ou des haut-parleurs de grave-médium, cela peut entraîner un dépassement de leur capacité maximale de traitement de la puissance, causant des dommages aux enceintes. L’ÉCRÊTAGE PEUT ÊTRE IDENTIFIÉ LORS DE GRÉSILLEMENTS OU DE DÉFORMATION DU SON. SI CELA SE PRODUIT, BAISSEZ LE VOLUME IMMÉDIATEMENT POUR ÉVITER TOUT DOMMAGE À VOTRE SYSTÈME. UN ÉCRÊTAGE CONTINU ENDOMMAGERA VOS ENCEINTES. 2

FR IV. INSTALLATION Préparation des surfaces / finition des plafonds Avant l’installation des enceintes, il est nécessaire d’installer les câbles dans l’emplacement prévu. Contactez votre revendeur pour plus d’informations sur l’installation du câble. Une fois le câble correctement installé, vous êtes prêt à installer vos enceintes.

4. Découpe de montage Attention : Cette étape est la plus importante de toute l’installation. Si vous n’êtes pas sûr des obstacles présents dans la zone de découpe, commencez par découper un petit trou dans la zone de découpe avec une scie à cloison sèche. Si des obstacles sont présents, couper selon un angle de 45 degrés rendra la réparation beaucoup plus facile. Une fois que vous vous êtes assuré qu’il n’y a aucun obstacle dans l’emplacement choisi, découpez le mur ou le plafond selon un angle de 90 degrés par rapport à la surface.

1. Déterminer le meilleur emplacement pour vos enceintes L’emplacement choisi doit être libre d’obstacles tels que conduits électriques, conduits de climatisation, ou conduites d’eau. L’accès à un grenier ou vide sanitaire peut vous aider à localiser leur emplacement. 2. Repérer les éventuels éléments de charpente autour de l’emplacement Pour cette étape, nous vous conseillons d’utiliser un bon appareil de détection de charpente. Assurez-vous qu’il n’y ait pas de poutres et autres éléments de charpente autour de l’emplacement de vos enceintes. Si vous placez les enceintes près de ces éléments, prenez soin de prendre en compte la taille des pattes de fixation qui se positionnent audelà du trou de découpe de montage. 3. Marquer l’emplacement Un gabarit de découpe est prévu dans la boîte. Positionnez le gabarit à l’endroit souhaité puis tracez le contour au crayon.

5. Isolation Si l’emplacement dans le mur ou le plafond n’est pas déjà isolé, ajoutez une quantité suffisante de matériau d’isolation pour remplir la cavité. Si le matériau utilisé est recouvert de papier, positionnez le papier éloigné de l’enceinte.

Le système de montage intégré aux enceintes permet une installation rapide et facile en quelques étapes. 1. Retirez la grille et mettez-la de côté dans un endroit propre et à l’abri de la poussière. 2. Les connecteurs des borniers assurent un contact fiable pour câbles dénudés. Fixez le câble de l’enceinte en respectant les polarités de votre amplicateur (+ avec + et - avec -). Assurez-vous que le canal gauche de l’amplicateur est relié au canal gauche de l’enceinte, et que le canal droit de l’amplicateur est relié au canal droit de l’enceinte. Une inversion de la polarité donnera une image stéréo brouillée et un rendu de grave détérioré.

FR 3. Assurez-vous que les pattes de fixation sont tournées vers l’intérieur pour dégager l’ouverture et insérez l’enceinte dans son emplacement. Remarque : Le cadre de l’enceinte est conçu pour s’adapter à toutes les petites imperfections de la paroi. Serrez les 4 vis de la façade de l’enceinte de manière à ajuster parfaitement le cadre contre la paroi. En serrant les vis, les pattes de fixation vont automatiquement basculer vers l’extérieur, fixant ainsi la paroi entre le cadre et les pattes de fixation.

Attention : un serrage excessif peut déformer l’enceinte, fissurer le plafond, déformer le cadre, et rendre difficile l’installation de la grille.

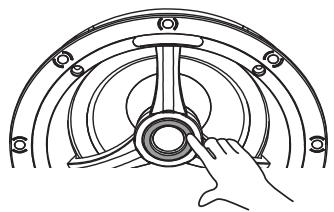

4. Orientation du tweeter Le tweeter orientable peut être dirigé vers la zone d’écoute pour permettre une précision supérieure des aigus. Pour ce faire, il faut appuyer précautionneusement sur le berceau plastique de celui-ci.

5. Ajustez la grille sur les enceintes Remarque : Le cadre de l’enceinte comporte des aimants à haute résistance afin de maintenir la grille en place. Alignez simplement la grille avec le cadre de l’enceinte pour la fixer.

V. PERSONNALISATION DES GRILLES Les grilles peuvent être peintes. Cependant, un grand soin doit être pris afin de ne pas obstruer les trous, car cela réduira considérablement la qualité sonore des enceintes. Si vous envisagez de peindre vos grilles, nous vous recommandons de le faire avant toute installation. Le tissu arrière doit être retiré avant de peindre les grilles. La surface doit être nettoyée avec un solvant doux afin d’éliminer la poussière et résidus éventuels. Elipson vous recommande de peindre à l’aérosol avec un mélange de 5 volumes d’agent diluant pour 1 volume de peinture. Ne pas peindre la grille lorsqu’elle est encore placée sur l’enceinte. 6

FR CARACTÉRISTIQUES AVERTISSEMENT Déballage L’emballage (cartons et mousses) a été conçu pour protéger efficacement votre enceinte ELIPSON lors des transports et expéditions. Nous vous invitons à les conserver pour un usage ultérieur. Protégez l’environnement : si vous souhaitez vous débarrasser de l’emballage, notez que celui-ci est recyclable. Nous vous invitons à prendre les dispositions pour le meilleur respect de l’environnement suivant les possibilités qui vous sont offertes (tri sélectif par exemple). À la fin de sa vie, cet appareil ne doit pas être jeté dans une poubelle classique. Il doit être retourné dans un centre de recyclage pour équipements électroniques. Ce symbole sur le produit indique qu’il est conçu pour être recyclé suivant un procédé particulier. Vous ferez ainsi un contribution très significative pour la préservation de l’environnement. Cet appareil respecte la directive européenne RoHS. Cela signifie qu’il ne dégage pas de substances polluantes lors du recyclage (Plomb, Mercure, Cadmium, Chrome hexavalent, Polybromobiphenyles, Polybromodiphenyléthers).

Coaxial 2 voies Grave - médium 160 mm : fibre de carbone + mousse polymethylacrylamide (PMI) Tweeter : dôme titane 19 mm orientable de 30° dans toutes les directions.

Coaxial 2 voies Grave - médium 200 mm : fibre de carbone + mousse polymethylacrylamide (PMI) Tweeter : dôme titane 25mm orientable de 30° dans toutes les directions.

Réponse en fréquence

Fréquence de coupure

Dimensions de découpe

Blanc ( prêt à peindre )

GARANTIE Les produits Elipson sont conçus et fabriqués suivant les meilleurs standards de qualité. Si votre produit Elipson présente un défaut, Elipson ou un revendeur agréé pourra prendre en charge la réparation dans les limites de cette garantie. La garantie est de 2 ans à partir de la date d’achat chez un revendeur agréé. Définition de la garantie La garantie est limitée à la réparation de l’équipement Elipson. En aucun cas, le transport, les coûts associés ainsi que l’installation ne sont couverts par la garantie. La garantie n’est applicable qu’au premier propriétaire et n’est pas transférable. La garantie ne s’applique pas dans les cas suivants : - Le dommage est causé par une installation ou un branchement incorrect. - Le dommage est causé par un usage incorrect, autre que celui décrit dans ce manuel, par négligence, ou modification du produit par une personne non autorisée par Elipson. - Les dommages causés par des accidents, la foudre, l’eau, le feu, une chaleur excessive ou toutes autres causes ne pouvant être contrôlées par Elipson. - Dans le cas d’une réparation par du personnel non autorisé. Cette garantie complète les garanties légales en vigueur dans le pays du revendeur agréé. Comment faire réparer un produit sous garantie Prenez simplement contact avec votre revendeur agréé. Pour garantir un transport dans de bonnes conditions, utilisez toujours l’emballage d’origine. Si vous utilisez un produit dans un autre pays que celui où vous l’avez acheté, prenez contact avec l’importateur de votre pays de résidence qui vous orientera vers un centre technique agréé. La liste des distributeurs agréés est disponible sur le site : www.elipson.com Pour valider votre garantie, vous devez produire comme preuve d’achat l’original de votre facture contenant la date de votre achat et le cachet de votre revendeur.
