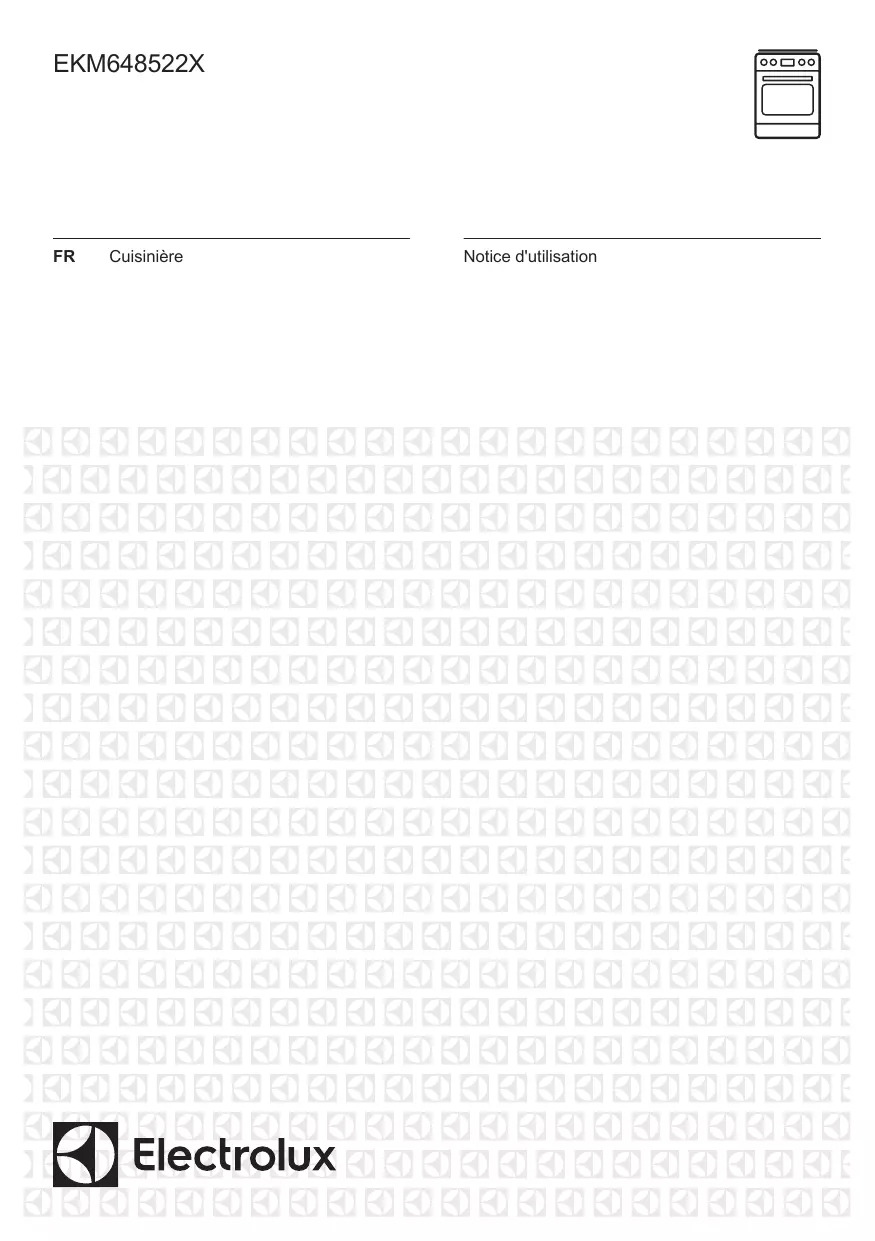

MODE D'EMPLOI

EKM648522X ELECTROLUX

Acheter des accessoires, des consommables et des pièces de rechange d'origine pour votre appareil : www.electrolux.com/shop

SERVICE ET ASSISTANCE À LA CLIENTÈLE Utilisez toujours des pièces de rechange d'origine.

Avant de contacter notre centre de service agréé, assurez-vous de disposer des informations suivantes : Modèle, PNC, Numéro de série. Les informations se trouvent sur la plaque signalétique. Avertissement/Mise en garde-Information de sécurité Informations générales et conseils Informations environnementales Sous réserve de modifications.

1.1 Sécurité des enfants et des personnes vulnérables •

Ne laissez pas les emballages à la portée des enfants et jetez-les convenablement.

AVERTISSEMENT : Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles deviennent chaudes en cours d'utilisation. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

1.2 Sécurité générale

• • N'installez pas l'appareil sur un socle. Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance. AVERTISSEMENT : Il peut être dangereux de laisser chauffer de la graisse ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie. N'essayez JAMAIS d'éteindre un feu avec de l'eau. Éteignez l'appareil puis couvrez les flammes, par exemple avec un couvercle ou une couverture ignifuge. ATTENTION : Toute cuisson doit être surveillée. Une cuisson courte doit être surveillée en permanence. AVERTISSEMENT : Risque d'incendie ! N'entreposez rien sur les surfaces de cuisson. N'utilisez pas de nettoyeur vapeur pour nettoyer l'appareil. N'utilisez pas de produits abrasifs ni de racloirs pointus en métal pour nettoyer la porte vitrée ou le verre des couvercles à charnière de la table de cuisson car ils peuvent rayer la surface, ce qui peut briser le verre. Ne posez pas d'objets métalliques tels que couteaux, fourchettes, cuillères ou couvercles sur la table de cuisson car ils pourraient chauffer. Enlevez toute éclaboussure du couvercle avant de l'ouvrir. Laissez la surface de la table de cuisson refroidir avant de refermer le couvercle. AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant son fonctionnement. Veillez à ne pas toucher les éléments chauffants. Utilisez toujours des gants de cuisine pour retirer ou enfourner des accessoires ou des plats allant au four.

éteint et débranché avant de remplacer l'éclairage afin d'éviter tout risque de choc électrique.

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, un service de maintenance agréé ou un technicien qualifié afin d'éviter tout danger lié à l'électricité. Soyez prudent lorsque vous manipulez le tiroir de rangement. Il peut devenir chaud. AVERTISSEMENT : Utilisez uniquement les dispositifs de protection pour table de cuisson conçus ou indiqués comme adaptés par le fabricant de l'appareil de cuisson dans les instructions d'utilisation, ou les dispositifs de protection pour table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non adaptés peut entraîner des accidents.

2. CONSIGNES DE SÉCURITÉ

Cet appareil est adapté aux marchés

Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.

Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées. Ne tirez jamais l'appareil par la poignée.

• Installez l'appareil dans un lieu sûr et adapté répondant aux exigences d'installation. Certaines pièces de l'appareil sont électrifiées. Placez l'appareil de façon à éviter que l'on puisse toucher les pièces dangereuses. Les côtés de l'appareil doivent rester à côté d'appareils ou d'éléments ayant la même hauteur. N'installez pas l'appareil près d'une porte ou sous une fenêtre. Les récipients chauds risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci. Veillez toujours à installer des stabilisateurs afin d'éviter que

Assurez-vous que les paramètres figurant sur la plaque signalétique correspondent aux données

électriques nominale de l’alimentation secteur. Utilisez toujours une prise de courant de sécurité correctement installée. N'utilisez pas d'adaptateurs multiprise et de rallonges. Ne laissez pas les câbles d'alimentation entrer en contact ou s'approcher de la porte de l'appareil ou de la niche d'encastrement sous l'appareil, particulièrement lorsqu'il est en marche ou que la porte est chaude. La protection contre les chocs des parties sous tension et isolées doit être fixée de telle manière qu'elle ne puisse pas être enlevée sans outils. Ne branchez la fiche secteur dans la prise secteur qu'à la fin de l'installation. Assurez-vous que la prise secteur est accessible après l'installation. Si la prise secteur est détachée, ne branchez pas la fiche secteur. Ne tirez pas sur le câble secteur pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur. N'utilisez que des systèmes d'isolation appropriés : des coupecircuits, des fusibles (les fusibles à visser doivent être retirés du support), un disjoncteur différentiel et des contacteurs. L'installation électrique doit comporter un dispositif d'isolation qui vous permet de déconnecter l'appareil du secteur à tous les pôles. Le dispositif d'isolement doit avoir une largeur d'ouverture de contact de 3 mm minimum.

Fermez bien la porte de l'appareil avant de brancher la fiche à la prise secteur.

(nature et pression du gaz) sont compatibles avec le réglage de l'appareil. Assurez-vous que l'air circule autour de l'appareil. Les informations concernant l'alimentation en gaz se trouvent sur la plaque signalétique. Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Assurez-vous de brancher l'appareil selon les réglementations d'installation en vigueur. Respectez les recommandations pour assurer une bonne ventilation.

AVERTISSEMENT! Risque de blessures et de brûlures. Risque d’électrocution. • • • Assurez-vous que les orifices de ventilation ne sont pas bouchés. Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement. Éteignez l'appareil après chaque utilisation. Soyez prudent lors de l'ouverture de la porte de l'appareil lorsque celui-ci est en fonctionnement. De l'air brûlant peut s'en échapper. N'utilisez jamais cet appareil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau. N'utilisez jamais l'appareil comme plan de travail ou comme plan de stockage.

FRANÇAIS AVERTISSEMENT!

Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur ou à proximité de l'appareil, ni sur celui-ci. Ne laissez pas des étincelles ou des flammes nues entrer en contact avec l'appareil lorsque vous ouvrez la porte. Ouvrez prudemment la porte de l'appareil. Si vous utilisez des ingrédients contenant de l'alcool, un mélange d'alcool et d'air facilement inflammable peut éventuellement se former. AVERTISSEMENT! Risque d'endommagement de l'appareil.

– ne posez pas de papier aluminium sur l'appareil ou directement dans le fond de l'appareil. – ne versez jamais d'eau directement dans l'appareil lorsqu'il est chaud. – une fois la cuisson terminée, ne laissez jamais d'aliments ou de plats humides à l'intérieur de l'appareil.

• Utilisez un plat à rôtir pour obtenir des gâteaux moelleux. Les jus de fruits causent des taches qui peuvent être permanentes. Ne laissez pas de récipients chauds sur le bandeau de commande. Ne laissez pas le contenu des récipients s’évaporer entièrement. Prenez soin de ne pas laisser tomber d’objets ou de récipients sur l’appareil. La surface risque d’être endommagée. N’activez pas les zones de cuisson avec un récipient vide ou sans récipient. Ne faites pas cuire les aliments directement sur la plaque de cuisson. Vous devez utiliser un récipient adapté. Les récipients de cuisson en fonte, en aluminium ou dont le fond est endommagé peuvent provoquer des rayures. Soulevez toujours ces objets lorsque vous devez les déplacer sur la surface de cuisson. Veillez à assurer une bonne ventilation dans la pièce où l’appareil est installé. N’utilisez que des récipients stables, dont la forme et le diamètre sont supérieurs aux dimensions des brûleurs. Assurez-vous que la flamme ne s’éteint pas lorsque vous tournez rapidement la manette de la position maximale à la position minimale. N’utilisez que les accessoires fournis avec l’appareil. N’installez pas de diffuseur de flamme sur le brûleur. Cet appareil est exclusivement destiné à un usage culinaire. Ne l'utilisez pas pour des usages autres que celui pour lequel il a été conçu, à des fins de chauffage par exemple.

Remplacez immédiatement les vitres de la porte si elles sont endommagées. Contactez votre service après-vente agréé.

Soyez prudent lorsque vous retirez la porte de l'appareil. La porte est lourde ! Des graisses ou de la nourriture restant dans l'appareil peuvent provoquer un incendie. Nettoyez régulièrement l'appareil afin de maintenir le revêtement en bon état. Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ni d'objets métalliques. Si vous utilisez un spray pour four, suivez les consignes de sécurité figurant sur l'emballage. Ne nettoyez pas l'émail catalytique (le cas échéant) avec un détergent. Ne lavez pas les brûleurs au lavevaisselle.

L’appareil devient très chaud et de l’air chaud est libéré des orifices d’aération avant.

Le nettoyage par pyrolyse est un fonctionnement à haute température qui peut dégager de la fumée provenant des résidus de cuisson et des matériaux de construction. Par conséquent, il est fortement recommandé aux consommateurs de : – Veiller à assurer une bonne ventilation pendant et après chaque nettoyage par pyrolyse. – Veiller à assurer une bonne ventilation pendant et après la première utilisation à la température maximale. Contrairement aux êtres humains, certains oiseaux et reptiles peuvent être extrêmement sensibles aux fumées potentielles émises lors du processus de nettoyage de tous les fours à pyrolyse. – Mettez à l’écart les animaux domestiques (en particulier les oiseaux) situés à proximité de l’appareil pendant et après le nettoyage par pyrolyse et la première utilisation à la température maximale dans une zone bien ventilée. Les animaux de petite taille peuvent également être très sensibles aux changements de température survenant à proximité des fours à pyrolyse lorsque le nettoyage par pyrolyse est en cours. Les surfaces antiadhésives de la casserole, des poêles, des plaques, des ustensiles, etc. peuvent être endommagées par le nettoyage par pyrolyse à haute température et

N'ouvrez pas le couvercle en cas d'éclaboussures.

Éteignez tous les brûleurs avant de fermer le couvercle. Ne refermez pas le couvercle tant que la table de cuisson et le four ne sont pas complètement froids. Les couvercles en verre peuvent éclater sous l'effet de la chaleur.

extrêmes dans les appareils

électroménagers, telles que la température, les vibrations, l’humidité, ou sont conçues pour signaler des informations sur le statut opérationnel de l’appareil. Elles ne sont pas destinées à être utilisées dans d'autres applications et ne conviennent pas à l’éclairage des pièces d’un logement. Utilisez uniquement des ampoules ayant les mêmes spécifications.

• Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut. Retirez le dispositif de verrouillage du hublot pour empêcher les enfants et les animaux de s'enfermer dans l'appareil. Aplatissez les tuyaux de gaz externes.

3. INSTALLATION AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

3.1 Emplacement de l'appareil

Vous pouvez installer votre appareil avec des placards d'un côté, des deux côtés ou dans un coin.

Laissez une distance d'environ 1 cm entre l'appareil et le mur arrière pour pouvoir ouvrir le couvercle.

Pour les distances minimales d'installation, reportez-vous au tableau.

(« rigides ») ou utilisez des tuyaux flexibles en acier inoxydable selon les normes en vigueur. Si vous utilisez des tuyaux flexibles métalliques, ils ne doivent pas entrer en contact avec des parties mobiles ni être comprimés.

Le tuyau de raccordement au gaz ne doit pas entrer en contact avec la partie de l'appareil indiquée sur l'illustration.

Le raccordement aux différents types de gaz ne doit être effectué que par un professionnel qualifié. Si l’appareil est configuré pour le gaz naturel, vous pouvez le passer au gaz liquéfié avec les injecteurs adaptés. Le débit de gaz est adapté à l'utilisation.

3.10 Raccordement avec des tuyaux flexibles non métalliques

Si vous pouvez accéder facilement au raccordement, vous pouvez utiliser un tuyau flexible. Le tuyau flexible doit être fermement fixé au moyen de colliers de serrage.

Avant de remplacer les injecteurs, assurez-vous que les manettes du gaz sont en position Arrêt. Débranchez l'appareil de la prise murale. Laissez l'appareil refroidir. Il existe un risque de blessure.

Lors de l'installation, utilisez toujours le support de tuyau et le joint. Le tuyau flexible est adapté lorsque :

il ne peut pas devenir plus chaud que la température ambiante, à savoir plus de 30 °C ;

• il n'est pas plus long que 1 500 mm ; • aucune partie n'est plus étroite ; • il n'est ni tordu, ni écrasé ; • il n'entre pas en contact avec des bords ni des coins tranchants ; • son état peut être facilement vérifié. Lorsque vous vérifiez l'état du tuyau flexible, assurez-vous que : il ne présente aucune fente, coupure, marque de brûlure sur les deux extrémités et sur toute sa longueur ; • le matériau n'est pas durci, mais présente une élasticité correcte ; • les colliers de serrage ne sont pas rouillés ; • la date d'expiration n'est pas dépassée. Si vous constatez au moins un de ces défauts, ne réparez pas le tuyau, mais remplacez-le.

L'appareil est réglé sur le gaz par défaut. Pour modifier le réglage, utilisez toujours le joint d'étanchéité.

Remplacez les injecteurs dès vous changez le type de gaz. 1. Démontez les supports des casseroles.

2. Démontez les chapeaux et les couronnes du brûleur.

3. Démontez les injecteurs à l'aide d'une clé de 7. 4. Remplacez les injecteurs par des injecteurs adaptés au type de gaz que vous utilisez.

Passage du gaz liquéfié au gaz naturel

5. Remplacez la plaque signalétique

(qui se trouve près du tuyau d'arrivée de gaz) par celle correspondant au nouveau type d'alimentation en gaz. Vous trouverez cette plaque dans le sachet fourni avec l'appareil. Si la pression de l'alimentation en gaz n'est pas constante ou est différente de la pression nécessaire, installez un régulateur de pression sur le tuyau d'arrivée de gaz.

3.13 Réglage du niveau de gaz minimal du brûleur de la table de cuisson

1. Débranchez l'appareil de l'alimentation électrique. 2. Démontez la manette de la table de cuisson. Si vous n'avez pas accès à la vis de réglage, démontez le bandeau de commande avant de commencer le réglage. 3. À l'aide d'un tournevis plat et fin, ajustez la position de la vis de réglage A. Le modèle détermine la position de la vis de réglage A.

1. Dévissez la vis de réglage d'environ un tour A.

2. Remontez la manette de la table de cuisson. 3. Branchez l'appareil à l'alimentation électrique.

Reportez-vous au chapitre « Table de cuisson - Utilisation quotidienne ». Tournez la manette de la table de cuisson vers sa position minimale. Démontez la manette de la table de cuisson. Vissez doucement la vis de réglage jusqu'à ce que la flamme soit au minimum et stable. Remontez la manette de la table de cuisson.

ATTENTION! Enlevez tous les accessoires du four. 1. Ouvrez le couvercle de l'appareil et démontez-le ainsi que les supports de casserole et les 4 brûleurs.

Si l'espace entre les placards est supérieur à la largeur de l'appareil, vous devez ajuster la mesure latérale si vous souhaitez centrer l'appareil.

3.16 Installation électrique

Le fabricant ne pourra être tenu pour responsable si vous ne respectez pas les consignes de sécurité des chapitres Sécurité. Cet appareil est fourni avec un câble d’alimentation et sans fiche électrique. AVERTISSEMENT! Le câble d’alimentation ne doit pas entrer en contact avec la partie de l’appareil hachurée sur l’illustration.

4 Manettes de la table de cuisson 5 Voyant / symbole / indicateur de la table de cuisson 6 Touche pour le générateur d'étincelle 7 Élément chauffant 8 Éclairage 9 Ventilateur 10 Position des grilles Le tiroir de rangement se trouve sous le four.

5. AVANT LA PREMIÈRE UTILISATION AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

5.1 Premier nettoyage

Retirez tous les accessoires du four.

Nettoyez le four et les accessoires avant de les utiliser pour la première fois.

Remettez les accessoires en place.

5.2 Réglage de l'heure

Lorsque vous branchez l'appareil pour la première fois à l'alimentation électrique, attendez que et « 12:00 » s'affichent. "« 12 » clignote. 1. Appuyez sur heures.

2. Appuyez sur pour confirmer et régler les minutes. L'affichage indique réglée. "« 00 » clignote. 3. Appuyez sur minutes.

L'affichage indique la nouvelle heure. Pour régler l'heure, reportez-vous au chapitre « Réglage de l'heure ».

Préchauffez le four à vide avant de l'utiliser pour la première fois. 1. Réglez la fonction . Réglez la température maximale. 2. Laissez le four en fonctionnement pendant 1 heure. 3. Réglez la fonction . Réglez la température maximale. 4. Laissez le four en fonctionnement pendant 15 minutes. 5. Réglez la fonction . Réglez la température maximale. 6. Laissez le four en fonctionnement pendant 15 minutes. 7. Éteignez le four puis laissez-le refroidir. Les accessoires peuvent chauffer plus que d'habitude. Une odeur et de la fumée peuvent s'échapper du four. Assurez-vous que la ventilation dans la pièce est suffisante.

Vous ne pouvez régler l'heure que si le four est éteint.

6. TABLE DE CUISSON - UTILISATION QUOTIDIENNE AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

6.1 Allumage du brûleur de la table de cuisson

Allumez toujours le brûleur avant de poser un récipient dessus. AVERTISSEMENT! Faites très attention lorsque vous utilisez une flamme nue dans une cuisine. Le fabricant décline toute responsabilité en cas de mauvaise utilisation de la flamme.

1. Appuyez sur le générateur d'étincelles et maintenez-le enfoncé.

2. Tournez simultanément la manette vers la gauche jusqu'à sa position maximale et appuyez dessus pour allumer le brûleur. 3. Relâchez le générateur d'étincelles une fois le brûleur allumé, mais maintenez la manette de commande dans cette position pendant 10 secondes environ afin de laisser au thermocouple le temps de chauffer. Sinon, l'alimentation en gaz sera interrompue. 4. Une fois que la flamme brûle régulièrement, réglez son débit.

15 secondes. Si le brûleur ne s'allume pas au bout de

15 secondes, relâchez la manette de commande, tournez-la sur la position d'arrêt et attendez au moins 1 minute avant de réessayer d'allumer le brûleur.

6.2 Vue d’ensemble des brûleurs

10 secondes pour permettre au thermocouple de chauffer.

Si le brûleur s'éteint accidentellement, tournez la manette de commande sur la position Arrêt et attendez au moins 1 minute avant de réessayer d'allumer le brûleur. Le générateur d'étincelles peut s'activer automatiquement lorsque vous allumez l'alimentation secteur, après l'installation ou après une coupure de courant. C'est normal.

Pour éteindre la flamme, tournez la manette sur la position Arrêt

L'appareil est éteint

Désactivez la zone de cuisson environ 5 à

10 minutes avant la fin de la cuisson.

Tournez la manette de la zone de cuisson souhaitée sur le niveau de cuisson requis.

FRANÇAIS Le voyant de commande de la table de cuisson s'allume.

Pour terminer le processus de cuisson, tournez la manette de commande sur la position Arrêt.

Si toutes les zones de cuisson sont désactivées, le voyant de contrôle de la table de cuisson s'éteint.

Le fond du récipient de cuisson doit être aussi plat et épais que possible. Assurez-vous que le fond du récipient est propre avant de le placer sur la surface de la table de cuisson. Gaz : AVERTISSEMENT! Ne placez pas la même poêle sur deux brûleurs. AVERTISSEMENT! Ne placez pas de récipient instable ou déformé sur le brûleur, afin d’éviter le déversement et les blessures. ATTENTION! Assurez-vous que les poignées des récipients ne dépassent pas du bord avant de la table de cuisson. ATTENTION! Assurez-vous que les récipients sont bien centrés sur le brûleur, afin de garantir leur stabilité et de réduire la consommation de gaz.

7.2 Diamètres des récipients

AVERTISSEMENT! Utilisez uniquement des récipients dont le diamètre correspond aux dimensions des brûleurs. Brûleur

Diamètre du réci‐ pient (mm)

• Les rayures ou les taches sombres sur la surface n'ont aucune incidence sur le fonctionnement de la table de cuisson.

• Utilisez un nettoyant spécialement adapté à la surface de la table de cuisson. Inox • • Lavez les éléments en inox à l'eau, puis séchez-les à l'aide d'un chiffon doux.

8.2 Nettoyage de la table de cuisson

Enlevez immédiatement : le plastique fondu, les feuilles de plastique, le sucre et les aliments contenant du sucre car la saleté peut endommager la table de cuisson.

Veillez à ne pas vous brûler.

Une fois que la table de cuisson a suffisamment refroidi, enlevez : traces de calcaire et d'eau, projections de graisse, décolorations métalliques luisantes. Nettoyez la table de cuisson à l'aide d'un chiffon humide et d'un détergent non abrasif.

Après le nettoyage, séchez la table de cuisson à l'aide d'un chiffon doux. Nettoyez les éléments en émail, les chapeaux et les couronnes avec de l'eau chaude savonneuse et séchezles soigneusement avant de les remettre en place.

8.3 Nettoyage de la plaque

électrique 1. Utilisez la poudre de nettoyage ou le chiffon de nettoyage. 2. Nettoyez la table de cuisson à l'aide d'un chiffon humide et d'un peu de détergent. 3. Faites chauffer la plaque à basse température et laissez sécher. 4. Pour conserver le bon état des plaques chauffantes, frottez-les régulièrement avec de l'huile pour machine à coudre. Éliminez le surplus d'huile à l'aide de papier absorbant.

8.4 Nettoyage de la bougie d'allumage

Cette fonctionnalité est obtenue grâce à une bougie d'allumage en céramique dotée d'une électrode en métal. Veillez à

maintenir ces composants propres afin de faciliter l'allumage. Assurez-vous

également que les orifices des couronnes des brûleurs ne sont pas obstrués.

8.5 Supports de casserole

Les supports de casserole ne sont pas adaptés au lavage dans un lavevaisselle. Ils doivent être lavés à la main. 1. Retirez les supports de casserole pour nettoyer plus facilement la table de cuisson. Replacez les supports de casserole avec soin afin de ne pas endommager le dessus de la table de cuisson. 2. Lorsque vous lavez les supports de casserole à la main, faites bien

attention lorsque vous les essuyez, car le revêtement en émail peut présenter des bords coupants. Si nécessaire, retirez les taches tenaces à l'aide d'une pâte nettoyante.

3. Après avoir lavé les supports de casserole, veillez à les remettre correctement en place. 4. Assurez-vous que les bras des supports de casserole se trouvent bien au centre du brûleur pour que ce dernier puisse fonctionner correctement.

8.6 Entretien périodique

Contactez périodiquement votre service après-vente pour contrôler l'état du tuyau d'arrivée de gaz et du régulateur de pression si votre installation en est équipée. 1. Tournez la manette des fonctions du four pour sélectionner une fonction. 2. Tournez la manette du thermostat pour sélectionner la température. L'éclairage s'allume lorsque l'appareil est en marche. 3. Pour éteindre le four, tournez la manette des fonctions du four et le thermostat sur la position Arrêt.

9.2 Thermostat de sécurité

Un mauvais fonctionnement du four ou des composants défectueux peuvent

causer une surchauffe dangereuse. Pour

éviter cela, le four dispose d'un thermostat de sécurité interrompant l'alimentation électrique. Le four se remet automatiquement en fonctionnement lorsque la température baisse.

9.3 Ventilateur de refroidissement

Lorsque le four fonctionne, le ventilateur de refroidissement se met automatiquement en marche pour refroidir les surfaces du four. Si vous éteignez le four, assurez-vous que les deux manettes des fonctions du four et du thermostat sont sur la position Arrêt. Dans le cas contraire, le ventilateur de refroidissement continue à fonctionner.

éviter d’interrompre la fonction et pour garantir une consommation d’énergie optimale. Lorsque vous utilisez cette fonction, la température à l’inté‐ rieur de la cavité peut différer de la température sélectionnée. La chaleur résiduelle est utilisée. La puissance du chauffage peut être réduite. Pour obtenir des recommandations générales sur les

économies d’énergie, consultez le chapitre « Effi‐ cacité énergétique », « Four - Économie d’éner‐ gie ». Cette fonction était utilisée pour se confor‐ mer à la classe d’efficacité énergétique selon la norme EN 60350-1.

Elément chauffant infé‐ rieur (sole)

Pour cuire des gâteaux avec dessous croustillant et pour stériliser des aliments.

Pour rôtir de plus grosses pièces de viande ou de volaille avec os sur un seul niveau. Pour gratiner et faire dorer.

Cette fonction permet de brûler les résidus de cuisson dans le four.

10. FONCTIONS DE L'HORLOGE

Lorsque la fonction du four est activée, apparaissent les barres de l'affichage une par une à mesure que la température du four augmente, et disparaissent à mesure que la température diminue.

10.4 Tableau des fonctions de l'horloge

Fonction de l'horloge

HEURE DURÉE Utilisation

Pour indiquer ou chan‐ ger l'heure. Vous ne pouvez régler l'heure que lorsque le four est Ne l'utilisez que si un mode de cuisson est ré‐ glé.

Utilisez-le pour régler un compte à rebours. Cette fonction est sans effet sur le fonctionne‐ ment du four. Vous pou‐ vez utiliser le MINU‐ TEUR à tout moment, même lorsque le four est éteint. Si vous ne réglez pas d'autre fonction de l'hor‐ loge, le MINUTEUR DE DURÉE DE FONC‐ TIONNEMENT surveille automatiquement la du‐ rée de fonctionnement du four. Il se met en fonctionne‐ ment dès que le four commence à chauffer. Le minuteur de durée de fonctionnement ne peut pas être utilisé avec les fonctions : DU‐ RÉE, FIN .

10.5 Réglage de la DURÉE

1. Régler une fonction du four. 2. Appuyez sur jusqu'à ce que clignoter.

à plusieurs reprises commence à

3. Utilisez minutes et les heures de la DURÉE. 4. Appuyez sur pour confirmer. Quand le temps programmé se termine, un signal sonore retentit pendant 2 minutes. et le réglage de la durée clignotent. L'appareil se met à l'arrêt automatiquement.

5. Appuyez sur une touche pour arrêter le signal sonore.

6. Tournez la manette des fonctions du four sur la position Arrêt.

10.6 Réglage de la FIN

1. Régler une fonction du four. 2. Appuyez sur jusqu'à ce que clignoter.

à plusieurs reprises commence à

3. Utilisez ou pour régler les heures et les minutes de l'heure de

FIN. 4. Appuyez sur pour confirmer. À l'heure programmée, un signal sonore retentit pendant 2 minutes. et le réglage de la durée clignotent. L'appareil se met à l'arrêt automatiquement. 5. Appuyez sur une touche pour arrêter le signal sonore. 6. Tournez la manette des fonctions du four sur la position Arrêt.

10.7 Réglage de la fonction

DÉPART DIFFÉRÉ 1. Régler une fonction du four. 2. Appuyez sur jusqu'à ce que clignoter.

à plusieurs reprises commence à

3. Utilisez ou pour régler les minutes et les heures de la DURÉE. pour confirmer.

4. Appuyez sur clignote à l'écran. 5. Utilisez ou pour régler les heures et les minutes de l'heure de FIN. pour confirmer. 6. Appuyez sur L'appareil se mettra automatiquement en marche plus tard, fonctionnera pendant la DURÉE définie et s'arrêtera à l'heure de FIN définie. À l'heure programmée, un signal sonore retentit pendant 2 minutes. et le réglage de la durée clignotent. L'appareil s'éteint. 7. Appuyez sur une touche pour arrêter le signal sonore. 8. Tournez la manette des fonctions du four sur la position Arrêt.

10.8 Réglage du MINUTEUR Le minuteur peut également être utilisé lorsque le four est éteint ou allumé.

1. Appuyez sur jusqu'à ce que clignoter.

à plusieurs reprises commence à

2. Appuyez sur secondes puis les minutes. Si vous réglez une durée supérieure à 60 minutes, clignote sur l'affichage. 3. Réglez les heures. 4. Le MINUTEUR démarre automatiquement au bout de 5 secondes.

10.9 MINUTEUR DE DURÉE DE FONCTIONNEMENT Pour réinitialiser le minuteur de durée de fonctionnement, appuyez sur les touches et et maintenez-les enfoncées. Le minuteur redémarre.

11. FOUR - UTILISATION DES ACCESSOIRES AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

11.1 Installation des accessoires

Grille métallique : La forme spéciale à l'arrière de la grille métallique permet à la chaleur de mieux circuler.

Ne poussez pas le plateau jusqu'à la paroi arrière de la cavité du four. Cela empêcherait la chaleur de circuler autour de la plaque. Les aliments pourraient brûler, particulièrement sur la partie arrière de la plaque.

Placez le plateau ou le plat à rôtir sur le niveau du four. Assurez-vous qu'ils ne touchent pas la paroi arrière du four.

Placez la grille sur un niveau du four adapté. Assurez-vous qu'ils ne touchent pas la paroi arrière du four.

1. Assurez-vous que la manette de sélection des fonctions du four est sur la position Arrêt. et

2. Maintenez les touches enfoncées en même temps pendant 2 secondes.

supérieure à 40 °C.Tournez le thermostat vers la gauche ou la droite pour vérifier la température du four.

Arrêt automati‐ que au bout de

12.2 Voyant de chaleur résiduelle

Lorsque vous éteignez le four, l'indicateur de chaleur résiduelle s'affiche si la température du four est

Après un arrêt automatique, appuyez sur une touche pour faire de nouveau fonctionner le four.

L'arrêt automatique ne fonctionne pas avec les fonctions : Éclairage, Durée, Fin.

13. FOUR - CONSEILS AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité. La température et les temps de cuisson indiqués sont fournis uniquement à titre indicatif. Ils varient en fonction des recettes ainsi que de la qualité et de la quantité des ingrédients utilisés.

13.1 Informations générales

L'appareil dispose de quatre positions de grille. Comptez les positions de grille à partir du bas de l'appareil.

L'appareil est doté d'un système spécial qui permet à l'air de circuler et qui recycle perpétuellement la vapeur. Dans cet environnement, ce système permet de cuisiner des plats tout en maintenant ceux-ci tendres à l'intérieur et croquants

à l'extérieur. Le temps de cuisson et la consommation énergétique sont donc réduits au minimum. De l'humidité peut se déposer dans l'enceinte du four ou sur les panneaux en verre de la porte. Ce phénomène est normal. Veillez à reculer un peu lorsque vous ouvrez la porte de l'appareil en fonctionnement. Pour diminuer la condensation, faites fonctionner l'appareil 10 minutes avant d'enfourner vos aliments.

FRANÇAIS Essuyez la vapeur après chaque utilisation de l'appareil.

Ne placez jamais d'aluminium ou tout autre ustensile, plat et accessoire directement en contact avec la sole de votre four. Cela entraînerait une détérioration de l'émail et modifierait les résultats de cuisson.

Pour la première cuisson, utilisez la température inférieure. Le temps de cuisson peut être prolongé de 10 à 15 minutes, si vous cuisez des gâteaux sur plusieurs niveaux. Les gâteaux et petites pâtisseries placés à différentes hauteurs ne dorent pas toujours de manière homogène. S'ils ne dorent uniformément, il n'est pas nécessaire de modifier la température. Les différences s'atténuent en cours de cuisson. Les plateaux insérés dans le four peuvent se déformer en cours de cuisson. Une fois les plateaux refroidis, les déformations disparaissent.

13.3 Cuisson de gâteaux

N'ouvrez la porte du four qu'aux 3/4 du temps de cuisson défini.

Si vous utilisez deux plaques de cuisson en même temps, laissez un niveau libre entre les deux.

La fonction Convection naturelle (cuisson par le haut et par le bas) avec la température par défaut est idéale pour cuire du pain.

13.4 Cuisson de viande et de poisson

Avant de couper la viande, laissez-la reposer pendant environ 15 minutes afin d'éviter que le jus ne s'écoule. Pour éviter qu'une trop grande quantité de fumée ne se forme dans le four, ajoutez de l'eau dans le plat à rôtir. Pour éviter que la fumée ne se condense, ajoutez à nouveau de l'eau dans le plat à rôtir à chaque fois qu'il n'en contient plus.

13.5 Temps de cuisson

Le temps de cuisson varie selon le type d'aliment, sa consistance et son volume. Au départ, surveillez la cuisson lorsque vous cuisinez. Ainsi, vous trouverez les meilleurs réglages (fonction, temps de cuisson, etc.) pour vos ustensiles, vos recettes et les quantités lorsque vous utiliserez l'appareil.

13.6 Cuisson traditionnelle

Plat Pour le nettoyage des surfaces métalliques, utilisez un agent nettoyant dédié. Nettoyez l'intérieur du four après chaque utilisation. La graisse accumulée ou d'autres résidus alimentaires peuvent entraîner un départ de feu. Après chaque utilisation, lavez tous les accessoires et séchez-les. Utilisez un chiffon doux additionné d'eau chaude savonneuse. Ne lavez pas les accessoires au lave-vaisselle. En cas de salissures importantes, nettoyez à l'aide de produits spécifiques pour four. Ne nettoyez pas les accessoires antiadhésifs avec un produit nettoyant abrasif ou des objets tranchants.

14.2 Fours en acier inoxydable ou en aluminium

Nettoyez la porte uniquement avec une éponge ou un chiffon humides. Séchezla avec un chiffon doux.

N'utilisez jamais de produits abrasifs ou acides ni d'éponges métalliques car ils peuvent endommager la surface du four.

Nettoyez le bandeau de commande du four en observant ces mêmes recommandations.

ATTENTION! Retirez tous les accessoires. Ne lancez pas la Pyrolyse si vous n'avez pas correctement fermé la porte du four. Sur certains modèles, l'affichage indique « C3 » lorsque cette erreur se produit. AVERTISSEMENT! L'appareil devient très chaud. Risque de brûlure ! ATTENTION! N'utilisez pas la table de cuisson lorsque la fonction Pyrolyse est en cours. Vous risqueriez d'endommager l'appareil. 1. Retirez les plus grosses salissures à la main. 2. Nettoyez la partie intérieure de la porte à l'eau chaude afin d'éviter que les résidus qui s'y trouvent ne brûlent lors de la montée en température. 3. Réglez la fonction Pyrolyse. Reportez-vous au chapitre « Fonctions du four ».

Durée de la procédure : 2 h.

Au cours du nettoyage par pyrolyse, l'éclairage du four est éteint. Lorsque le four atteint la température définie, la porte se verrouille. Le symbole et les barres indiquant la chaleur apparaissent sur l'affichage jusqu'à ce que la porte se déverrouille.

14.4 Nettoyage de la porte du four

3. Fermez la porte du four à la première position d'ouverture (mi-parcours).

Puis soulevez et tirez la porte vers l'avant et retirez-la de son logement.

La porte du four est dotée de trois panneaux de verre.Vous pouvez retirer la porte du four et les panneaux de verre intérieurs pour les nettoyer.

Si vous tentez d'extraire les panneaux de verre sans avoir au préalable retiré la porte du four, celle-ci peut se refermer brusquement.

4. Déposez la porte sur une surface stable recouverte d'un tissu doux.

N'utilisez pas l'appareil sans les panneaux de verre. 1. Ouvrez complètement la porte et saisissez les 2 charnières de porte.

5. Désengagez le système de verrouillage pour retirer les panneaux de verre intérieurs.

2. Soulevez et faites tourner les leviers sur les 2 charnières.

6. Faites pivoter les deux fixations de

90° et retirez-les de leurs logements.

Ne stockez pas d'objets inflammables (matériel de nettoyage, sacs en plastique, gants de cuisine, papier ou aérosols de nettoyage) dans le tiroir. Lors de l'utilisation du four, le tiroir devient très chaud. Risque d'incendie. Le tiroir situé sous le four peut être retiré pour pouvoir être nettoyé plus facilement. 1. Tirez le tiroir jusqu'à la butée.

Veillez à remettre les panneaux de verre

(A et B) dans le bon ordre.

14.6 Remplacement de l'ampoule Veillez à installer correctement le panneau de verre du milieu dans son logement.

Risque d'électrocution. 3. Placez un chiffon au fond de la cavité. ATTENTION! Tenez toujours l'ampoule halogène avec un chiffon afin d'éviter que des résidus de graisse ne brûlent sur l'ampoule.

3. Remplacez l'ampoule par une ampoule adéquate résistant à une température de 300 °C . 4. Replacez le diffuseur en verre.

15. DÉPANNAGE AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

15.1 En cas d'anomalie de fonctionnement

Vérifiez que l'appareil est correctement branché à une source d'alimentation

Le fusible a disjoncté.

Vérifiez que le fusible est bien la cause de l'anoma‐ lie. Si les fusibles disjonc‐ tent de manière répétée, faites appel à un électri‐ cien qualifié.

Vous ne pouvez pas allu‐ mer la table de cuisson ni la faire fonctionner.

Le fusible a disjoncté.

Allumez de nouveau la ta‐ ble de cuisson et réglez le niveau de cuisson en moins de 10 secondes.

Aucune étincelle ne se produit lorsque vous tentez d'actionner le générateur d'étincelles.

La table de cuisson n'est pas connectée à une sour‐ ce d'alimentation électrique ou le branchement est in‐ correct.

Vérifiez que la table de cuisson est correctement branchée à une source d'alimentation électrique.

Consultez le schéma de raccordement.

Le fusible a disjoncté.

Vérifiez que le fusible est bien la cause de l'anoma‐ lie. Si les fusibles disjonc‐ tent de manière répétée, faites appel à un électri‐ cien qualifié.

La couronne du brûleur est Assurez-vous que l'injec‐ encrassée par des résidus teur n'est pas bouché et alimentaires. que la couronne est pro‐ pre.

Les brûleurs ne fonction‐ nent pas.

Absence d'alimentation en gaz.

La couleur de la flamme est orange ou jaune.

Il forno non scalda.

Maintenez le générateur d'étincelle enfoncé pen‐ dant 10 secondes maxi‐ mum une fois la flamme al‐ lumée.

Les réglages nécessaires n'ont pas été effectués.

Vérifiez que les réglages sont corrects.

L'horloge n'est pas réglée.

Vous avez laissé le plat au Ne laissez pas les plats four trop longtemps. dans le four pendant plus de 15 à 20 minutes après la fin de la cuisson.

La cuisson des aliments est trop longue ou trop ra‐ pide.

La température est trop basse ou trop élevée.

Ajustez la température si nécessaire. Suivez les conseils du manuel d'utili‐ sation.

L'affichage indique « C3 ». La fonction de nettoyage

Fermez complètement la ne fonctionne pas. Vous porte. n'avez pas entièrement fer‐ mé la porte du four ou le verrouillage de la porte est défectueux. L'affichage indique « F102 ».

Vous n'avez pas entière‐ ment fermé la porte.

Éteignez l'appareil à l'aide du fusible de l'habitation ou du disjoncteur situé dans la boîte à fusibles, puis al‐ lumez-le de nouveau. Si l'affichage indique de nouveau un code d'erreur, contactez le service aprèsvente.

L'appareil est allumé mais il ne chauffe pas. Le venti‐ lateur ne fonctionne pas.

L'affichage indique "De‐ mo".

Le mode démo est activé.

Appuyez sur la touche et maintenez-la enfoncée. Lorsque le signal sonore retentit, tournez la manette des fonctions du four vers la droite sur la première fonction. "Demo" clignote sur l'affichage. Tournez la manette des fonctions du four sur la po‐ sition Arrêt. Relâchez la touche . Tournez le thermostat vers la droite et maintenez-le pendant trois secondes. Un signal sonore retentit trois fois. Le mode démo est désactivé.

L’écran affiche « 12.00 ».

Une coupure de courant s'est produite.

signalétique. La plaque signalétique se trouve sur l'encadrement avant de la cavité du four. Ne retirez pas la plaque signalétique de la cavité du four.

Les informations à fournir au service après-vente figurent sur la plaque

Nous vous recommandons de noter ces informations ici : Modèle (MOD.)

1 zones de cuis‐ son Technologie de chauffage

Diamètre des Arrière droite zones de cuis‐ son circulaires

Vous pouvez économiser de l'énergie au quotidien en suivant les conseils suivants. • •

Si vous faites chauffer de l'eau, ne faites chauffer que la quantité dont vous avez réellement besoin.

Si possible, couvrez toujours les récipients de cuisson avec un couvercle pendant la cuisson.

FRANÇAIS Zones de cuisson électriques :

Activez toujours la zone de cuisson après avoir posé le récipient dessus. • Le fond du récipient doit avoir le même diamètre que la zone de cuisson. • Placez les plus petits récipients sur les plus petites zones de cuisson. • Posez directement le récipient au centre de la zone de cuisson. • Vous pouvez utiliser la chaleur résiduelle pour conserver les aliments au chaud ou pour faire fondre. Brûleurs à gaz :

Dès que le liquide commence à bouillir, baissez la flamme juste assez pour laisser le liquide frémir.

Si possible, utilisez une cocotteminute. Consultez sa notice d'utilisation.

Avant d'utiliser les brûleurs et les supports de casserole, assurez-vous qu'ils sont correctement installés.

16.3 Informations produit pour les fours et Fiche d’informations produit*

Identification du modèle

Pour l’Ukraine conformément à 568/32020. La classe d’efficacité énergétique n’est pas applicable pour la Russie. EN 60350-1 - Appareils de cuisson domestiques électriques - Partie 1 : Plages, fours, fours à vapeur et grils - Méthodes de mesure des performances.

Utilisez des plats en métal pour accroître les économies d'énergie.

Si possible, ne préchauffez pas le four avant la cuisson. Lorsque vous cuisez plusieurs plats les uns après les autres, veillez à ne pas trop espacer les cuissons. Cuisson avec ventilation Si possible, utilisez les fonctions de cuisson avec la ventilation pour économiser de l'énergie. Chaleur résiduelle Pour certaines fonctions du four, si un programme avec sélection du temps (Durée ou Fin) est activé et que le temps de cuisson est supérieur à 30 minutes, les éléments chauffants se désactivent automatiquement plus tôt.

L’éclairage et le ventilateur continuent de fonctionner. Lorsque vous éteignez le four, l'affichage indique la présence de chaleur résiduelle. Vous pouvez utiliser cette chaleur pour le maintien au chaud des aliments.

Si la cuisson doit durer plus de 30 minutes, réduisez la température du four au minimum 3 à 10 minutes avant la fin de la cuisson. La chaleur résiduelle à l’intérieur du four poursuivra la cuisson. Utilisez la chaleur résiduelle pour réchauffer d'autres plats. Maintien des aliments au chaud Sélectionnez la température la plus basse possible pour utiliser la chaleur résiduelle et maintenir le repas au chaud. La température ou le voyant de chaleur résiduelle s'affichent. Chaleur tournante humide Fonction conçue pour économiser de l'énergie en cours de cuisson. Pour plus d'informations, reportez-vous au chapitre « Four - Utilisation quotidienne », « Fonctions du four ». Lorsque vous utilisez cette fonction, la lampe s'éteint automatiquement après 30 secondes.

17. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT Recyclez les matériaux portant le

électroniques. Ne jetez pas les appareils

symbole . Déposez les emballages dans les conteneurs prévus à cet effet.

Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et

portant le symbole avec les ordures ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.
