MODE D'EMPLOI HOTTEDA6096WBB MIELE

Mode d'emploi et instructions de montage Hotte Lisez impérativement ce mode d'emploi et ses instructions de montage avant d'installer et de mettre en service votre appareil. Vous assurerez ainsi votre protection et éviterez d'endommager votre appareil. fr-FR M.-Nr. 11 758 130 Table des matières Consignes de sécurité et mises en garde.......................................................

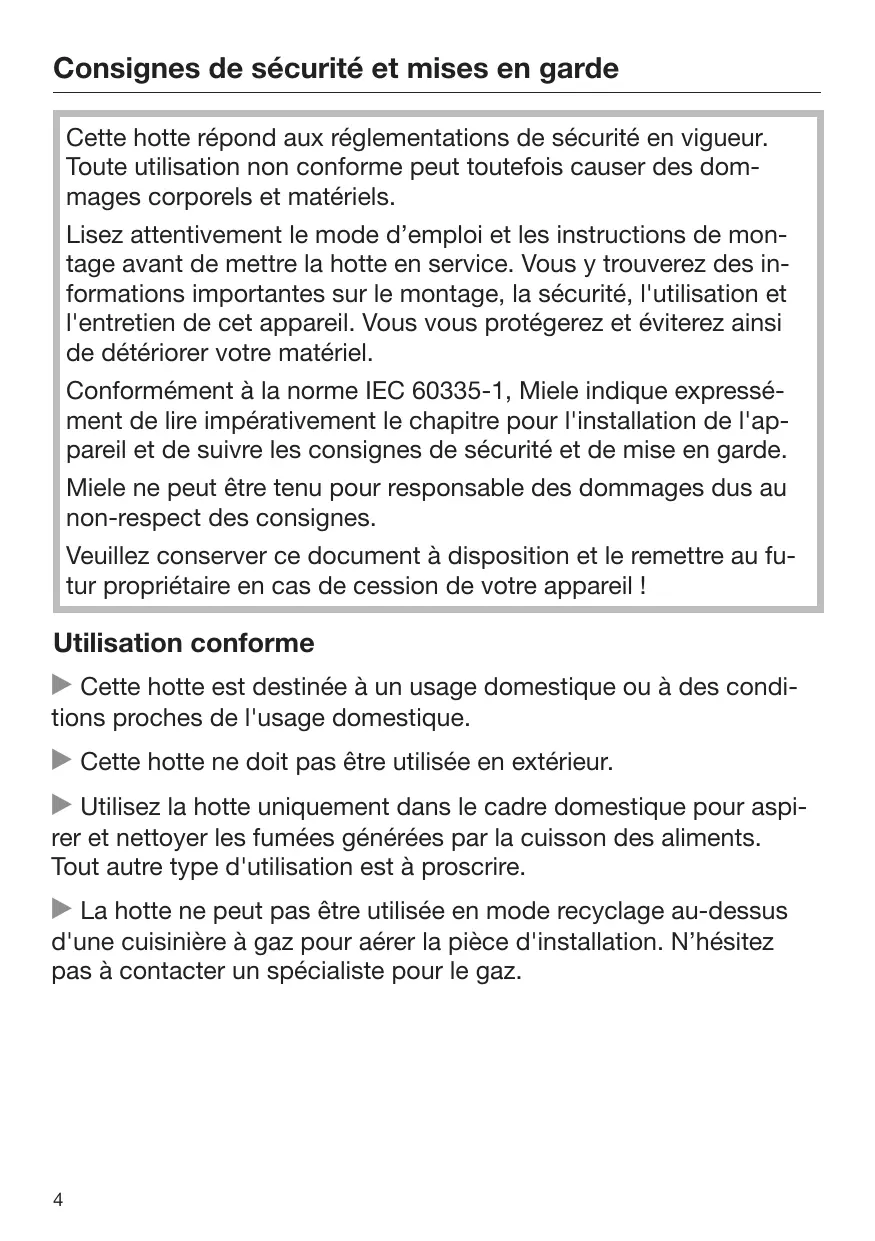

Consignes de sécurité et mises en garde Cette hotte répond aux réglementations de sécurité en vigueur. Toute utilisation non conforme peut toutefois causer des dommages corporels et matériels. Lisez attentivement le mode d’emploi et les instructions de montage avant de mettre la hotte en service. Vous y trouverez des informations importantes sur le montage, la sécurité, l'utilisation et l'entretien de cet appareil. Vous vous protégerez et éviterez ainsi de détériorer votre matériel. Conformément à la norme IEC 60335-1, Miele indique expressément de lire impérativement le chapitre pour l'installation de l'appareil et de suivre les consignes de sécurité et de mise en garde. Miele ne peut être tenu pour responsable des dommages dus au non-respect des consignes. Veuillez conserver ce document à disposition et le remettre au futur propriétaire en cas de cession de votre appareil ! Utilisation conforme Cette hotte est destinée à un usage domestique ou à des conditions proches de l'usage domestique. Cette hotte ne doit pas être utilisée en extérieur. Utilisez la hotte uniquement dans le cadre domestique pour aspirer et nettoyer les fumées générées par la cuisson des aliments. Tout autre type d'utilisation est à proscrire. La hotte ne peut pas être utilisée en mode recyclage au-dessus d'une cuisinière à gaz pour aérer la pièce d'installation. N’hésitez pas à contacter un spécialiste pour le gaz.

Consignes de sécurité et mises en garde Les personnes qui en raison de déficiences physiques, sensorielles ou mentales, de leur manque d'expérience ou de leur ignorance, ne sont pas aptes à manipuler cette hotte en toute sécurité doivent impérativement être surveillées pendant qu'elles l'utilisent. Un usage de la hotte sans surveillance n'est autorisé que s'il leur a été préalablement expliqué comment l'utiliser sans danger. Vérifiez que ces personnes ont compris les risques encourus en cas de mauvaise manipulation ! Précautions à prendre avec les enfants Tenez les enfants de moins de huit ans éloignés de la hotte à moins qu'ils ne soient sous étroite surveillance. Les enfants âgés de huit ans et plus peuvent utiliser la hotte sans surveillance uniquement si son fonctionnement leur a été expliqué de telle sorte qu'ils puissent la manipuler en toute sécurité. Les enfants doivent être en mesure d'appréhender et de comprendre les risques encourus en cas de mauvaise manipulation. Les enfants ne sont pas autorisés à procéder au nettoyage ou à l'entretien de la hotte hors de la surveillance d'un adulte. Surveillez les enfants lorsqu'ils jouent à proximité de la hotte. Ne laissez jamais les enfants jouer avec la hotte. La lumière émise par l'éclairage des zones de cuisson est très vive. Si des nourrissons se trouvent près de l'appareil, assurez-vous qu'ils ne regardent pas directement les ampoules. Risque d'asphyxie ! Les enfants peuvent se mettre en danger en s'enveloppant dans les matériaux d'emballage (film plastique, par exemple) ou en glissant leur tête à l'intérieur. Tenez les matériaux d'emballage hors de portée des enfants.

Consignes de sécurité et mises en garde Sécurité technique Des travaux d'installation, d'entretien ou de réparation non conformes peuvent entraîner de graves dangers pour l'utilisateur. Ces interventions doivent être exécutées exclusivement par des professionnels agréés par Miele. Tout dommage sur la hotte peut mettre votre sécurité en danger. Vérifiez que votre hotte ne présente pas de dommages extérieurs. Ne faites jamais fonctionner une hotte endommagée. Seul un raccordement à une prise de terre conforme garantit un fonctionnement de la hotte en toute sécurité. Attention ! Cette règle de sécurité élémentaire doit absolument être respectée. En cas de doute, faites vérifier vos installations par un électricien. Seul un raccordement de la hotte au réseau électrique public permet de garantir un fonctionnement sûr et fiable de cette dernière. Les données de raccordement (tension et fréquence) de la plaque signalétique de la hotte doivent impérativement correspondre à celles du réseau électrique pour éviter que la hotte ne soit endommagée. Comparez-les avant de brancher l'appareil. En cas de doute, veuillez interroger votre électricien. N'utilisez pas de rallonge ou de multiprises pour brancher votre hotte : elles représentent un danger potentiel (risque d'incendie).

Consignes de sécurité et mises en garde Pour garantir un fonctionnement de la hotte en toute sécurité, utilisez-la montée uniquement ! Cette hotte ne doit pas être utilisée sur des engins en mouvement. N'ouvrez jamais la carrosserie de votre appareil ! N'essayez jamais de toucher aux raccordements sous tension ou de modifier les composants électriques et mécaniques de votre appareil. Cela vous mettrait en danger et le fonctionnement de votre hotte pourrait s'en trouver perturbé. Les bénéfices liés à la garantie sont perdus en cas de réparation de la hotte par un service après-vente non agréé par Miele. Les pièces de rechange d'origine sont les seules dont Miele garantit qu'elles remplissent les conditions de sécurité. Ne remplacez les pièces défectueuses que par des pièces détachées d'origine. Un câble d'alimentation abîmé doit uniquement être remplacé par un technicien qualifié. Débranchez toujours l'appareil avant toute opération de maintenance / réparation. L'appareil est débranché du secteur électrique si et seulement si l'une des conditions suivantes est remplie : - les fusibles correspondants sont déclenchés, - les fusibles à filetage sont totalement dévissés de l'installation électrique (non applicable en France), - la fiche est débranchée de la prise. Ne tirez jamais sur le fil mais sur la fiche.

Consignes de sécurité et mises en garde Utilisation simultanée de la hotte et d'un foyer Risque d'intoxication lié aux gaz de combustion ! En cas d'utilisation simultanée d'une hotte et d'un foyer dans la même pièce ou le même ensemble d'aération, la prudence est de rigueur. On considère comme foyers les dispositifs de chauffage au gaz, au fuel, au bois, au charbon, les chauffe-eau, les tables de cuisson, les fours, qui consomment l'air de la pièce et dont les fumées sont conduites vers l'extérieur par une installation d'évacuation (cheminée par exemple). La hotte aspire l'air ambiant de la cuisine et des pièces voisines. Ceci vaut pour : - les hottes à évacuation et : - les hottes à recyclage avec kit de recyclage situé en-dehors de la pièce. Si l'alimentation en air n'est pas en quantité suffisante, une dépression se forme. L'air de combustion nécessaire au foyer s'amenuise. La combustion fonctionne mal. Des gaz de combustion toxiques peuvent être refoulés du fût et du conduit dans les pièces. Danger de mort !

Consignes de sécurité et mises en garde L'utilisation simultanée de la hotte et d'un foyer est sans aucun danger à condition que la dépression ne dépasse pas 4 Pa (0,04 mbar) max. dans la pièce ou l'ensemble d'aération pour éviter le refoulement des gaz brûlés. Ceci est possible si l'air nécessaire à la combustion peut pénétrer dans la pièce par des ouvertures non hermétiques, telles que des portes ou des fenêtres. Toutefois, l'ouverture qui permet à l'air de pénétrer dans la pièce doit être suffisamment grande. En principe, l'approvisionnement en air fourni uniquement par une ventilation mécanique continue n'est pas suffisant. Tenez compte de la capacité de ventilation de l'habitation pour établir le diagnostic. Si nécessaire, demandez conseil à une société de ramonage. Si la hotte est utilisée en mode recyclage, lequel consiste à ramener l'air dans la cuisine, le fonctionnement simultané d'un foyer consommant l'air de la pièce est sans danger.

Consignes de sécurité et mises en garde Utilisation conforme Les flammes non recouvertes peuvent être à l'origine d'un incendie ! Ne faites cuire aucun aliment à flamme nue sous la hotte. Il est donc par exemple interdit de faire flamber ou griller les aliments avec des flammes non recouvertes. Une fois enclenchée, la hotte aspire les flammes dans le filtre. Il y a risque d'incendie en raison des graisses accumulées. Si vous utilisez une table de cuisson au gaz, le fort dégagement de chaleur de la flamme risque d'endommager la hotte. - N'utilisez jamais une table au gaz sans casserole posée sur le feu. Si vous retirez même brièvement la casserole du feu, éteignez toujours le foyer correspondant. - Sélectionnez une casserole dont le fond convient à la taille du brûleur. - Réglez la flamme de telle sorte qu'elle reste sous le fond de la casserole. - Ne chauffez pas trop la casserole, si vous cuisinez dans un wok par exemple. L'eau de condensation peut entraîner la formation de corrosion sur la hotte. Enclenchez toujours la hotte dès que vous utilisez une zone de cuisson pour éviter que l'eau de condensation s'accumule. Si elles chauffent de façon excessive, les graisses de cuisson risquent de s'enflammer et la hotte de s'embraser. Surveillez toujours les casseroles, poêles et friteuses qui contiennent des graisses de cuisson. De même si vous préparez des grillades sur un gril électrique, ne laissez jamais ces dernières sans surveillance !

Consignes de sécurité et mises en garde Les dépôts de graisse et de poussière dans la hotte entravent son fonctionnement. N'utilisez jamais la hotte sans le filtre à graisses afin de permettre une bonne aspiration des fumées de cuisson. Il existe un risque d'incendie, lorsque le nettoyage n'est pas effectué selon les indications de ce mode d'emploi. Notez que sous l'effet de la chaleur dégagée par la table de cuisson, la température de la hotte peut augmenter fortement. Ne touchez ni la carrosserie ni les filtres à graisses avant qu'ils aient refroidi. Installation conforme Vérifiez dans les indications du fabricant de votre appareil de cuisson que le fonctionnement d'une hotte au-dessus de celui-ci est possible. Ne montez pas la hotte au-dessus de foyers fonctionnant aux combustibles solides. Une distance trop faible entre la table de cuisson et la hotte peut endommager la hotte. Respectez toujours la distance indiquée au chapitre « Installation » à moins que le fabricant ne recommande une distance de sécurité plus importante. Si vous utilisez plusieurs tables de cuisson qui exigent des distances de sécurité différentes sous la hotte, choisissez la distance de sécurité la plus grande. Vous devez respecter les indications du chapitre « Installation » pour fixer la hotte. Les composants peuvent avoir des bords tranchants et causer des blessures. Portez des gants qui vous protègent contre les coupures pendant le montage.

Consignes de sécurité et mises en garde N'utilisez que des tubes ou flexibles en matériau ininflammable pour raccorder l'évacuation d'air. Ceux-ci sont disponibles dans les magasins spécialisés ou auprès du service après-vente Miele. Ne raccordez jamais l'évacuation de la hotte à une cheminée d'évacuation de fumées ou de gaz brûlés ou à une cheminée qui sert à l'aération des pièces où sont installés des foyers. Si vous avez prévu d'évacuer l'air dans une cheminée non utilisée, respectez scrupuleusement les consignes locales en termes de sécurité. Nettoyage et entretien Il existe un risque d'incendie, lorsque le nettoyage n'est pas effectué selon les indications de ce mode d'emploi. N'utilisez jamais de nettoyeur vapeur pour l'entretien de votre hotte : la vapeur pourrait se déposer sur les éléments conducteurs d'électricité et provoquer un court-circuit. Accessoires N'utilisez que des accessoires d'origine Miele. Le montage d'autres pièces exclut tout bénéfice de la garantie.

Votre contribution à la protection de l'environnement Nos emballages Votre ancien appareil Nos emballages protègent votre appareil des dommages pouvant survenir pendant le transport. Nous les sélectionnons en fonction de critères écologiques permettant d'en faciliter le recyclage. Les appareils électriques et électroniques contiennent souvent des matériaux précieux. Cependant, ils contiennent aussi des substances toxiques nécessaires au bon fonctionnement et à la sécurité des appareils. Si vous déposez ces appareils usagés avec vos ordures ménagères ou les manipulez de manière inadéquate, vous risquez de nuire à votre santé et à l'environnement. Ne jetez jamais vos anciens appareils avec vos ordures ménagères ! En participant au recyclage de vos emballages, vous contribuez à économiser les matières premières et à réduire le volume des déchets. Votre revendeur reprend vos emballages. Faites appel au service d'enlèvement mis en place par votre commune, votre revendeur ou Miele, ou rapportez votre appareil dans un point de collecte spécialement dédié à l'élimination de ce type d'appareil. Vous êtes légalement responsable de la suppression des éventuelles données à caractère personnel figurant sur l'ancien appareil à éliminer. Jusqu'à son enlèvement, veillez à ce que votre ancien appareil ne présente aucun danger pour les enfants.

Schéma descriptif a Fût DADC 6000 Disponible en option pour dissimuler le conduit d'évacuation en cas d'évacuation par le haut. b Filtres à charbon actif Disponibles en option pour fonctionnement en mode recyclage c Déflecteur d Eclairage de la table de cuisson e Eléments de commande f Filtres à graisses g Raccordement de l'évacuation d'air L'air peut être évacué par l'arrière ou par le haut. h Bac collecteur i Touche Marche/Arrêt du moteur j Touches de réglage de la puissance d'aspiration k Touche Marche/Arrêt de l'éclairage de la table de cuisson

Description du fonctionnement Selon le modèle de hotte, les modes de fonctionnement suivants sont possibles : Mode évacuation L'air est aspiré puis nettoyé par le filtre à graisses puis conduit à l'extérieur du bâtiment.

Mode recyclage Fonctionne uniquement avec filtre à charbon actif, disponible en option (cf. « Caractéristiques techniques »). L'air aspiré par la hotte est purifié grâce au filtre à graisses mais aussi grâce à un filtre à charbon actif. Il est ensuite rejeté dans la cuisine. Utilisation Enclencher le moteur de ventilation Allumez la hotte dès que vous commencez à cuisiner. Les vapeurs sont ainsi évacuées dès le début de la cuisson. Appuyez sur la touche Marche/Arrêt . Le moteur passe au niveau 2. Le symbole et le 2 correspondant au niveau de puissance s'allument. Sélectionner le niveau de puissance En cas de léger ou fort dégagement de fumées et d'odeurs, vous pouvez sélectionner les puissances d'aspiration 1 à 3. Vous pouvez enclencher brièvement le niveau de puissance Booster B en cas de fort dégagement de fumées et d'odeurs, par exemple lorsque vous saisissez des aliments. Utilisez les touches « » et « » afin de sélectionner le niveau souhaité. Désactiver le niveau Booster Si le Powermanagement (gestion de l'alimentation) est activé (préprogrammé), le moteur repasse automatiquement à la puissance 3 au bout de 5 minutes. Arrêt différé Laissez fonctionner le moteur encore quelques minutes après la fin de la cuisson. Cela permet également de prévenir la formation de résidus et des odeurs en résultant. Arrêter le moteur Arrêtez le moteur à l'aide de la touche Marche/Arrêt . Le symbole s'éteint. Allumer / Eteindre l'éclairage de la table de cuisson Vous pouvez allumer ou éteindre l'éclairage de la table de cuisson indépendamment du moteur. Appuyez sur la touche d'éclairage . Lorsque l'éclairage est enclenché, le symbole s'allume. Powermanagement La hotte dispose d'un système de gestion de l'énergie Powermanagement. Le PowerManagement sert à économiser l'énergie. Le moteur réduit ainsi automatiquement sa puissance d'aspiration et l'éclairage se désactive. - Si le niveau Booster est activé, le moteur bascule automatiquement sur la puissance 3 au bout de 5 minutes. - Si le niveau de puissance de la hotte est sur 1, 2 ou 3, il rétrograde d'un niveau au bout de 2 heures puis finit par s'arrêter par paliers de 30 minutes. - Si l'éclairage de la table de cuisson est resté activé, il se désactive automatiquement au bout de 12 heures. L'air de la cuisine est ainsi débarrassé des fumées et odeurs résiduelles.

Utilisation Activer / Désactiver le Powermanagement Vous pouvez désactiver le Powermanagement. Gardez toutefois à l'esprit que cela peut engendrer une augmentation de vos dépenses énergétiques. Le moteur et l'éclairage de la table de cuisson doivent être arrêtés. Appuyez simultanément sur les touches « » et « » pendant une dizaine de secondes jusqu'à ce que le chiffre 1 s'allume. Appuyez ensuite successivement sur : - la touche Eclairage , - la touche « » puis de nouveau - la touche Eclairage . Si le Powermanagement est activé, les diodes 1 et B restent allumées en continu. S'il est désactivé, les diodes 1 et B clignotent. Appuyez sur la touche « » pour désactiver le Powermanagement. Les diodes 1 et B clignotent. Pour activer le Powermanagement, appuyez sur la touche« ». Les diodes 1 et B restent allumées en permanence. Validez l'opération avec la touche Marche/Arrêt . Toutes les diodes s'éteignent. Si vous ne confirmez pas dans les 4 minutes qui suivent, le réglage précédent est sauvegardé.

Arrêt de sécurité Si la fonction Powermanagement (gestion de l'alimentation) est désactivée, la hotte allumée s'éteindra automatiquement après 12 heures (moteur et éclairage de la table de cuisson). Pour la rallumer, effleurez la touche Marche/Arrêt ou la touche d'éclairage . Conseils d'économie d'énergie Cette hotte économe en énergie fonctionne de manière très efficace. Les mesures suivantes participent à une utilisation économique : - Pendant la cuisson, veillez à bien aérer votre cuisine. Si l'entrée d'air est insuffisante en mode évacuation, la hotte ne fonctionne pas de manière efficace et des bruits de fonctionnement se font entendre. - Cuisinez à puissance réduite sur votre table de cuisson. En effet lorsqu'il y a peu de vapeurs de cuisson, le niveau de puissance de la hotte peut rester faible et la consommation énergétique est plus basse. - Vérifiez sur la hotte le niveau de puissance sélectionné. La plupart du temps, un faible niveau de puissance est suffisant. Utilisez le niveau Booster uniquement lorsque cela s'avère nécessaire. - En cas de fort dégagement de vapeurs de cuisson, enclenchez la puissance maximale de la hotte suffisamment tôt. Ce sera plus efficace que d'essayer de disperser les vapeurs de cuisson en rallongeant la durée de fonctionnement de la hotte. - Pensez à éteindre la hotte une fois la cuisson terminée. - Nettoyez ou remplacez les filtres régulièrement. Des filtres très encrassés diminuent les performances de la hotte, augmentent les risques d'incendie et vont à l'encontre des bonnes pratiques d'hygiène.

Nettoyage et entretien Débranchez la hotte avant toute maintenance ou tout entretien (voir chapitre « Consignes de sécurité et mises en garde »). Carrosserie Généralités Les surfaces et les éléments de commande peuvent être endommagés par des produits de lavage inappropriés. N'utilisez pas de détergent contenant de la soude, de l'acide, du chlore ou des solvants. N'utilisez pas de produits de nettoyage abrasifs, par ex. de la poudre à récurer, du lait abrasif, des éponges abrasives, par ex. des éponges grattantes ou éponges usagées contenant encore des résidus de détergent. L'humidité dans la hotte peut entraîner des dommages. Assurez-vous que de l'humidité ne pénètre pas dans la hotte. Nettoyez toutes les surfaces et les éléments de commande exclusivement avec une éponge légèrement humide, du produit vaisselle et de l'eau chaude. Séchez ensuite avec un chiffon doux.

Consignes particulières pour les surfaces en inox Les indications ne s'appliquent pas aux touches de commande ! Au-delà des consignes générales, un produit nettoyant pour inox non abrasif convient au nettoyage des surfaces en acier inoxydable. Afin d'empêcher un réencrassement rapide, le traitement avec un produit d'entretien pour l'inox est recommandé (disponible chez Miele). Consignes particulières pour les éléments de commande Si les salissures ne sont pas nettoyées sans tarder, les éléments de commande peuvent se décolorer ou changer d'aspect. Eliminez les salissures immédiatement. Le nettoyage à l'aide d'un détergent pour acier inoxydable peut endommager la surface des éléments de commande. N'utilisez jamais de détergent spécial inox pour nettoyer les éléments de commande. Conseils d'entretien des surfaces en verre Un produit vitres classique convient au nettoyage des surfaces en verre. Nettoyage et entretien Nettoyer le bac collecteur Un bac collecteur placé sous le filtre à graisses récupère l'eau de condensation qui s'écoule. Ce bac est amovible pour un nettoyage facile. Si votre filtre à graisses est trop encrassé, la puissance d'aspiration risque de diminuer significativement. Par conséquent, votre hotte et votre cuisine seront sales plus rapidement. Fréquence de nettoyage La graisse accumulée se solidifie au bout d'un certain temps et rend le nettoyage du filtre difficile. Il est donc recommandé de nettoyer le filtre à graisses toutes les 3 à 4 semaines. Retirer le filtre à graisses Faites attention à ne pas faire Pour sortir le bac collecteur, tirez un peu la rigole d'écoulement vers vous puis sortez le bac en le penchant légèrement vers le bas. Jetez ensuite l'eau de condensation récupérée puis nettoyez le bac avec un chiffon propre. tomber le filtre lorsque vous le manipulez. Vous risquez d'endommager la table de cuisson et le filtre lui-même. Tenez fermement le filtre lorsque vous le manipulez. Filtre à graisses Risque d'incendie Un filtre à graisses saturé est inflammable. Nettoyez régulièrement le filtre à graisses. Le filtre à graisses en métal réutilisable retient les éléments solides des vapeurs de cuisine (graisses, poussière...) et empêche l'encrassement de la hotte. Le filtre à graisses doit être nettoyé régulièrement. Détachez le filtre à graisses du bord inférieur, penchez-le un peu vers l'avant tout en maintenant la partie arrière. Faites-le sortir par en-dessous.

Nettoyage et entretien Nettoyage manuel du filtre à graisses Après le nettoyage Nettoyez le filtre à graisses avec une brosse dans de l'eau chaude additionnée de liquide vaisselle doux. N'utilisez pas de liquide vaisselle concentré. Posez le filtre nettoyé sur un support absorbant pour le faire sécher avant de le reposer. Produits à ne pas utiliser Certains produits de nettoyage peuvent endommager la surface des filtres s'ils sont utilisés régulièrement. N'utilisez pas : Une fois le filtre à graisses démonté, profitez-en pour nettoyer les pièces accessibles de la carrosserie sur lesquelles la graisse a dû s'accumuler. Cette mesure contribue à prévenir les incendies. - de produit détartrant, - de poudre ou crème à récurer - de produit multi-usages agressif ou de spray dégraissant - de décapant four en bombe Passer le filtre à graisses au lavevaisselle Disposez le filtre à graisses verticalement ou incliné dans le panier inférieur du lave-vaisselle. Vérifiez que le bras de lavage peut tourner. Utilisez un produit de lavage comparable à celui que l'on trouve dans le commerce. Sélectionnez un programme avec une température de lavage située entre 50 °C et 65 °C. Suivant le détergent utilisé, le nettoyage du filtre à graisses au lavevaisselle peut décolorer durablement la face interne. Cela n'a aucune incidence sur son bon fonctionnement.

Commencez par glisser le filtre à graisses dans les fentes prévues à cet effet, rabattez-le vers le bas puis appuyez bien pour l'enclencher. Nettoyage et entretien Filtres à charbon actif Filtre à charbon actif régénérable En mode recyclage, la hotte doit être équipée d'un filtre à charbon actif en plus du filtre à graisses. Celui-ci permet d'absorber les odeurs de cuisson. Un filtre à charbon actif régénérable est disponible pour cette hotte. Il peut être utilisé plusieurs fois si vous les régénérez dans le four. On installe le filtre à charbon actif dans la partie supérieure de la hotte. Respectez le mode d'emploi correspondant pour l'utilisation. Installer / Remplacer les filtres à charbon actif Pour trouver les filtres à charbon actif, rendez-vous sur notre boutique en ligne, chez votre revendeur, ou contactez le service après-vente Miele (voir à la fin du présent mode d'emploi). Retirez le filtre à charbon actif de son emballage. Vous trouverez la désignation du type dans le chapitre « Caractéristiques techniques ». Insérez le filtre à charbon actif dans les supports de la partie supérieure de la hotte. Fréquence de remplacement Remplacez le filtre à charbon actif lorsqu'il ne retient plus suffisamment les odeurs. Remplacez-le tous les six mois au minimum. Jeter le filtre à charbon actif Eliminez le filtre à charbon actif avec vos ordures ménagères.

Service après-vente Contact en cas d'anomalies Vous n'arrivez pas à résoudre l'anomalie par vous-même ? Contactez le service après-vente Miele ou votre revendeur Miele. Vous pouvez prendre rendez-vous en ligne avec le service après-vente Miele sous www.miele.com/service. Les coordonnées du service aprèsvente Miele figurent en fin de notice. Veuillez indiquer le modèle et la référence de votre appareil (N° de série, de fabrication). Ces deux indications figurent sur la plaque signalétique. Emplacement de la plaque signalétique Pour trouver la plaque signalétique, démontez le filtre à graisses. Garantie La garantie est accordée pour cet appareil selon les modalités de vente par le revendeur ou par Miele pour une période de 24 mois. Pour plus d'informations reportez-vous aux conditions de garantie fournies.

*INSTALLATION* Installation Avant l'installation Avant l'installation, veuillez tenir compte de toutes les informations mentionnées dans ce chapitre et du chapitre « Consignes de sécurité et mises en garde ». Retirer le film de protection Les pièces de l'appareil sont recouvertes d'un film de protection qui les protège contre les avaries de transport. Veuillez retirer ce film de protection avant de procéder au montage des éléments. Il suffit de tirer dessus. 5 vis 5 x 60 mm et 5 chevilles 8 x 50 mm 3 rondelles 6,4 mm pour une fixation au mur Les vis et chevilles fournies conviennent à des murs pleins. Pour les autres types de murs, utiliser des systèmes de fixation appropriés. Au préalable, vérifier que le mur est capable de supporter la charge. ntag tallation aje gio Ins Mo Montag ntering agem

Matériel d'installation 1 raccord d’évacuation pour un raccord d’évacuation 150 mm. Plan de montage Les différentes étapes de montage sont décrites sur le plan de montage. Film de protection pour étanchéifier la carrosserie Tôle de support murale pour la fixation de la hotte au mur.

*INSTALLATION* Installation Dimensions de l’appareil Le plan n’est pas à l’échelle

*INSTALLATION* Installation a Sens d'évacuation d'air par le haut ou par l'arrière. b Perçage avec prise secteur sur raccordement secteur et donc sans fiche secteur. c Perçage pour évacuation d'air 200 mm pour mobilité du conduit mural d'évacuation d'air. d Évacuation d'air en mode recyclage de l'air La distance qui sépare le haut de l’appareil du plafond ou du meuble situé au-dessus doit être au minimum de 300 mm. Raccord d’évacuation 150 mm Au moment du montage du fût DADC 6000, respectez les cotes respectives de la prise et de l'ouverture d'évacuation d'air. Distance entre la table de cuisson et la hotte (S) Lorsque vous déterminez la distance entre la table de cuisson et le rebord inférieur de la hotte, tenez compte des indications du fabricant des appareils de cuisson. En l'absence d'indications contraires, respectez les distances de sécurité qui suivent. Voir également à ce sujet le chapitre « Consignes de sécurité et mises en garde ».

*INSTALLATION* Installation Appareil de cuisson Distance S minimum Table de cuisson électrique 450 mm Gril électrique et friteuse électrique 650 mm Table de cuisson au gaz à plusieurs foyers : puissance totale maximale ≤ à 12,6 kW, sans brûleur > à 4,5 kW. 650 mm Table de cuisson au gaz à plusieurs foyers : puissance totale maximale > à 12,6 kW et ≤ 21,6 kW, sans brûleur > à 4,8 kW. 760 mm Table de cuisson au gaz à plusieurs foyers : puissance totale maximale > à 21,6 kW, ou un des brûleurs > à 4,8 kW. impossible Foyer de gaz unique avec une puissance ≤ à 6 kW 650 mm Foyer de gaz unique avec une puissance > à 6 kW et ≤ à 8,1 kW. 760 mm Foyer de gaz unique avec une puissance > à 8,1 kW

impossible *INSTALLATION* Installation Conseils de montage - Lorsque vous choisissez la hauteur de montage, tenez compte de la taille des utilisateurs. Vous devez pouvoir travailler sur la table de cuisson et accéder aux commandes de la hotte sans être gêné. Gabarit de perçage pour le montage mural Pour effectuer les perçages, servezvous de la notice de montage jointe. - Attention ! Plus la hotte et la table de cuisson sont distantes, moins les fumées de cuisson sont aspirées. - Pour une évacuation optimale des vapeurs de cuisson, veillez à ce que la hotte aspirante soit centrée audessus de la table de cuisson, et non décalée sur le côté. - L'idéal est que la table de cuisson soit plus étroite que le déflecteur de la hotte. La table de cuisson doit être au maximum aussi large que le déflecteur. - L'emplacement choisi pour le montage doit être facile d'accès, en prévision de réparations éventuelles ou si la hotte devait être démontée par exemple. Envisagez cet aspect dès que vous vous penchez sur l'agencement de votre cuisine : meubles, étagères, éléments de plafond et de décoration qui entourent la hotte. Si le mur doit être percé à l'avance, les cotes d'espacement des perçages sont indiquées ici (vis 5 mm).

*INSTALLATION* Installation Conduit d'évacuation Risque d'intoxication en cas d'utilisation simultanée de la hotte et d'un brûleur ! Consultez le chapitre « Consignes de sécurité et mises en garde » avant d'utiliser votre hotte pour la première fois. En cas de doute, demandez à une société de ramonage de vous confirmer que vous pouvez utiliser votre hotte sans danger. En guise de conduite d’évacuation d’air, utilisez uniquement des tubes lisses ou des flexibles d’évacuation composés d’un matériau ininflammable. Pour obtenir un débit d'air maximal tout en limitant les émissions sonores liées au flux d'air, veillez aux points suivants : - Le diamètre de la conduite d'évacuation ne doit pas être plus petit que la section du raccord d'évacuation (voir chapitre « Cotes »). Cela s'applique notamment à l'utilisation de gaines plates. - La conduite d’évacuation d’air doit être aussi courte et droite que possible. - Utilisez uniquement des coudes de grand rayon. - La conduite d’évacuation ne doit pas être pliée ou écrasée. - Tous les raccords doivent être hermétiques et solides.

- Si la conduite d’évacuation dispose de clapets, ces derniers doivent être ouverts lorsque la hotte est allumée. Tout ce qui vient entraver le flux d'air limite le débit d'air et augmente les bruits de fonctionnement. Cheminée d'évacuation Si l’air est évacué dans une cheminée d’évacuation, le manchon d’entrée doit être orienté dans le sens de l’écoulement. Si la cheminée d’évacuation est utilisée par plusieurs appareils de ventilation, la section de la cheminée d’évacuation doit être suffisamment large. Clapet anti-retour Utilisez un clapet anti-retour dans le système d'évacuation. Le clapet anti-retour permet d'éviter tout échange d'air intempestif entre la pièce et l'extérieur lorsque la hotte ne fonctionne pas. Si l’air évacué est dirigé vers l’extérieur, nous recommandons l’installation d’un tuyau mural télescopique Miele ou d’un conduit de toit Miele (accessoires supplémentaires). Ils disposent d'un clapet anti-retour intégré. *INSTALLATION* Installation Si votre système d'évacuation d'air n'est pas équipé d'un clapet anti-retour, vous recevrez un clapet anti-retour en tant qu'accessoire pouvant être installé ultérieurement. Eau de condensation Si la conduite d'évacuation d'air est installée, par exemple dans des pièces froides ou des greniers, les différences de température peuvent entraîner la formation d'eau de condensation dans la conduite d'évacuation d'air. Pour réduire les différences de température, isolez la conduite d'évacuation. Si la conduite d'évacuation est posée horizontalement, vous devez assurer une pente d'au moins 1 cm par mètre. Cela permet d’éviter que l’eau de condensation ne reflue dans la hotte. Les pièges d'eau de condensation sont disponibles comme accessoires de rechange pour les conduites d'évacuation d'un diamètre de 125 mm ou 150 mm. Le piège à eau de condensation doit être installé verticalement, le plus près possible du raccord d'évacuation de la hotte. La flèche montre le sens d'évacuation de l'air. Utilisez un piège à eau de condensation uniquement en cas d'évacuation par le haut. Miele décline toute responsabilité pour les dysfonctionnements ou les dommages causés par un conduit d’évacuation inadapté. Réducteur de bruit Pour amortir davantage les bruits, un réducteur de bruit peut être installé dans la conduite d'évacuation (accessoire en option). En plus d'isoler la conduite d'évacuation, nous recommandons d'installer un piège à eau de condensation qui recueille et vaporise celle-ci.

*INSTALLATION* Installation nexion pour chaque pôle répondant aux conditions de la catégorie de surtension III. La sécurité est accrue si l'appareil est actionné par un disjoncteur différentiel. Seul un électricien qualifié peut effectuer des travaux sur l'installation. En mode évacuation, le réducteur de bruit insonorise aussi bien les bruits du ventilateur vers l’extérieur que les bruits extérieurs qui parviennent par la conduite d’évacuation (par ex. bruits des voitures). Aussi le réducteur de bruit doit être posé le plus près possible de la sortie d’évacuation d’air . Branchement électrique Avant de procéder au raccordement, lire le chapitre « Consignes de sécurité et mises en garde ». Les données de raccordement (tension et fréquence) de la plaque signalétique doivent impérativement correspondre à celles du réseau électrique. Des informations sur la position de la plaque signalétique se trouvent au chapitre « Service après-vente ». La hotte est équipée d’un câble d'alimentation et d'un interrupteur de sécurité. Le raccordement électrique doit être effectué via une prise de courant accessible après l'installation. Si cela n'est pas possible ou si un raccordement fixe est prévu, l'installation domestique doit être équipée d'un dispositif de décon-

Cet appareil doit être mis à la terre. Caractéristiques techniques Moteur de ventilateur Éclairage de la table de cuisson Puissance totale de raccordement Tension réseau Fusible Longueur du câble d'alimentation électrique 200 W 2 x 4,5 W 209 W AC 230 V 10 A 1,5 m Poids DA 6066 W 17 kg DA 6086 W 19 kg DA 6096 W 20 kg Disponible en option pour fonctionnement en mode recyclage Filtre à charbon actif DKF 25-P ou DKF 25-R (régénérable).

Caractéristiques techniques Fiche relative aux hottes domestiques selon règlement délégué (UE) N° 65/2014 et règlement (UE) N°66/2014 MIELE Identification du modèle DA 6066 W Consommation énergétique annuelle (AEChotte) 70,4 kWh par an Classe d’efficacité énergétique

Indice d'efficacité énergétique (EEIhotte) 68,5 Efficacité de dynamique des fluides (FDEhotte) 23,2 Classe d'efficacité de dynamique des fluides A (la plus grande efficacité) à G (la plus faible efficacité)

Efficacité lumineuse (LEhotte) 44,4 lx/W Classe d'efficacité lumineuse A (la plus grande efficacité) à G (la plus faible efficacité)

Degré de séparation des graisses 92,4% Classe pour le degré de séparation des graisses A (la plus grande efficacité) à G (la plus faible efficacité)

Volume d'air optimal mesuré 357,7 m /h Débit d'air (vitesse minimale) 200 m /h Débit d'air (vitesse maximale) 400 m /h Débit d'air (niveau intensif ou rapide) 650 m /h Débit d'air max. (Qmax) 650 m /h Pression d'air optimale mesurée 350 Pa Emissions sonores pondérées A (vitesse minimale) 40 dB Emissions sonores pondérées A (vitesse maximale) 54 dB Emissions sonores pondérées A (niveau intensif ou rapide) 66 dB Puissance d'entrée électrique optimale mesurée 150,0 W Puissance en mode OFF (Po)

Consommation énergétique pondérée en marche (Ps) 0,20 W Puissance nominale du système d'éclairage 9,0 W Intensité lumineuse moyenne du système d'éclairage sur la surface de cuisson 400 Ix Facteur de prolongation 1,2

Caractéristiques techniques Fiche relative aux hottes domestiques selon règlement délégué (UE) N° 65/2014 et règlement (UE) N°66/2014 MIELE Identification du modèle DA 6086 W Consommation énergétique annuelle (AEChotte) 70,4 kWh par an Classe d’efficacité énergétique

Indice d'efficacité énergétique (EEIhotte) 68,5 Efficacité de dynamique des fluides (FDEhotte) 23,2 Classe d'efficacité de dynamique des fluides A (la plus grande efficacité) à G (la plus faible efficacité)

Efficacité lumineuse (LEhotte) 44,4 lx/W Classe d'efficacité lumineuse A (la plus grande efficacité) à G (la plus faible efficacité)

Degré de séparation des graisses 92,4% Classe pour le degré de séparation des graisses A (la plus grande efficacité) à G (la plus faible efficacité)

Volume d'air optimal mesuré 357,7 m /h Débit d'air (vitesse minimale) 200 m /h Débit d'air (vitesse maximale) 400 m /h Débit d'air (niveau intensif ou rapide) 650 m /h Débit d'air max. (Qmax) 650 m /h Pression d'air optimale mesurée 350 Pa Emissions sonores pondérées A (vitesse minimale) 40 dB Emissions sonores pondérées A (vitesse maximale) 54 dB Emissions sonores pondérées A (niveau intensif ou rapide) 66 dB Puissance d'entrée électrique optimale mesurée 150,0 W Puissance en mode OFF (Po)

Consommation énergétique pondérée en marche (Ps) 0,20 W Puissance nominale du système d'éclairage 9,0 W Intensité lumineuse moyenne du système d'éclairage sur la surface de cuisson 400 Ix Facteur de prolongation 1,2

Caractéristiques techniques Fiche relative aux hottes domestiques selon règlement délégué (UE) N° 65/2014 et règlement (UE) N°66/2014 MIELE Identification du modèle DA 6096 W Consommation énergétique annuelle (AEChotte) 70,4 kWh par an Classe d’efficacité énergétique

Indice d'efficacité énergétique (EEIhotte) 68,5 Efficacité de dynamique des fluides (FDEhotte) 23,2 Classe d'efficacité de dynamique des fluides A (la plus grande efficacité) à G (la plus faible efficacité)

Efficacité lumineuse (LEhotte) 42,2 lx/W Classe d'efficacité lumineuse A (la plus grande efficacité) à G (la plus faible efficacité)

Degré de séparation des graisses 92,4% Classe pour le degré de séparation des graisses A (la plus grande efficacité) à G (la plus faible efficacité)

Volume d'air optimal mesuré 357,7 m /h Débit d'air (vitesse minimale) 200 m /h Débit d'air (vitesse maximale) 400 m /h Débit d'air (niveau intensif ou rapide) 650 m /h Débit d'air max. (Qmax) 650 m /h Pression d'air optimale mesurée 350 Pa Emissions sonores pondérées A (vitesse minimale) 40 dB Emissions sonores pondérées A (vitesse maximale) 54 dB Emissions sonores pondérées A (niveau intensif ou rapide) 66 dB Puissance d'entrée électrique optimale mesurée 150,0 W Puissance en mode OFF (Po)

Consommation énergétique pondérée en marche (Ps) 0,20 W Puissance nominale du système d'éclairage 9,0 W Intensité lumineuse moyenne du système d'éclairage sur la surface de cuisson 380 Ix Facteur de prolongation 1,2
