PLDIS MOBILE LP RED - Platine vinyle ION - Notice d'utilisation et mode d'emploi gratuit

Marque	ION
Modèle	PLDIS MOBILE LP RED
Type de produit	Platine vinyle avec sortie USB et haut-parleur intégré
Alimentation	6 piles de format D (non incluses) ou adaptateur secteur fourni
Vitesses de lecture	33 ⅓, 45, 78 tr/min
Sorties audio	Prise casque 1/8 po, prise casque 1/4 po, sortie RCA, sortie USB
Entrée audio	Entrée ligne 1/8 po vers ordinateur via USB
Haut-parleur intégré	Oui, pour écoute directe
Réglage de vitesse (PITCH)	Variation de +/- 10 %, tempo ajusté automatiquement
Contrôle de tonalité (TONE)	Réglage des basses et aigus
Bras de lecture	Bras équilibré avec cartouche remplaçable
Adaptateur 45 tours	Inclus
Couvercle anti-poussière	Avec verrou coulissant
Numérisation de vinyles	Via USB et logiciel EZ Vinyl Converter inclus
Compatibilité iTunes	Enregistrement direct dans la bibliothèque iTunes
Entretien	Nettoyer avec un chiffon doux et sec. Utiliser le couvercle pour protéger de la poussière.
Consignes de sécurité	Lire le livret avant utilisation. Mettre hors tension avant branchement.
Accessoires fournis	Câble d'alimentation, câble USB, CD du logiciel, adaptateur 45 tours
Garantie et support	Enregistrement sur ion-audio.com

FOIRE AUX QUESTIONS - PLDIS MOBILE LP RED ION

Comment connecter la platine à un ordinateur ?

Utilisez le câble USB fourni pour relier la sortie USB de la platine à votre ordinateur. Branchez d'abord la platine, puis allumez-la. Le logiciel EZ Vinyl Converter (fourni sur CD) vous guidera pour numériser vos vinyles.

Puis-je écouter la musique sans ordinateur ?

Oui, la platine dispose d'un haut-parleur intégré pour une écoute directe. Vous pouvez aussi brancher un casque sur les prises 1/8 po ou 1/4 po, ou relier la sortie RCA à une chaîne hi-fi.

Comment régler la vitesse de lecture ?

Utilisez le sélecteur RPM pour choisir entre 33, 45 et 78 tours/min. Le bouton PITCH permet une variation de +/- 10% avec maintien du tempo.

Que faire si le son est trop faible ou saturé ?

Ajustez le bouton GAIN pour régler l'amplification du signal issu de la cellule. Vous pouvez aussi utiliser le bouton AUDIO LEVEL pour le volume général et le bouton TONE pour équilibrer basses et aigus.

Comment remplacer la cellule (cartouche) ?

La cartouche est amovible et remplaçable. Déplacez le bras de lecture au-dessus du plateau, déclipsez l'ancienne cartouche et installez la nouvelle en suivant les repères de fixation. Assurez-vous que les câbles RCA ne touchent pas de métal pour éviter les parasites.

La platine fonctionne-t-elle sur piles ?

Oui, elle peut fonctionner avec 6 piles de format D (non incluses). Ouvrez le compartiment sous la platine et placez les piles selon le schéma. Pour économiser les piles, éteignez l'appareil après usage.

Comment graver un CD après numérisation ?

Une fois vos vinyles convertis en fichiers audio via EZ Vinyl Converter, vous pouvez utiliser un logiciel de gravure (comme iTunes ou Windows Media Player) pour créer un CD audio à partir des fichiers sauvegardés.

Que faire si le bras de lecture saute ou dérape ?

Vérifiez que le disque est propre et bien centré. Assurez-vous que la pression de la pointe de lecture est correcte (consultez la notice pour la valeur recommandée). Le serre-bras doit être libéré pendant la lecture.

Comment utiliser l'adaptateur 45 tours ?

Placez l'adaptateur sur le plateau au centre pour les disques 45 tours (trou central large). Assurez-vous que le disque est bien calé avant de démarrer la rotation.

Pourquoi le témoin d'alimentation ne s'allume-t-il pas ?

Vérifiez que l'appareil est branché sur secteur ou que les piles sont installées correctement (pôles + vers la poignée). Si le problème persiste, testez avec un autre câble d'alimentation ou des piles neuves.

MODE D'EMPLOI PLDIS MOBILE LP RED ION

Guide d'utilisation simplifié

FRANÇAIS...

Le tourne-disque USB se branche directement à un ordinateur afin de transférer vos précieux vinyles au format numérique. Nous avons inclus du logiciel afin de vous aider à convertir votre musique :

Le EZ Vinyl Converter est la façon la plus rapide et la plus simple de convertir vos enregistements au média numérique. Le EZ Vinyl Converter permet également de sauvegarder vos enregistements dans votre bibliothèque iTunes. L'utilisateur débutant peut préférer cette application pour sa simplicité d'utilisation. Nous avons inclus un guide d'utilisation simplifié avec des instructions détaillées sur l'installation et le fonctionnement du logiciel.

Installation du logiciel : Insérez simplement le CD dans le lecteur de votre ordinateur et suivez les instructions à l'écran. Une fois que vous avez terminé la conversion du vinyle, vous pouvez le graver sur un CD ou le télécharger sur des lecteurs multimédia portables.

1. Assurez-vous que tous les articles enumerés sur la page de couverture de ce guide sont inclus dans la boite.
2. LIRE LE LIVRET DES CONSIGNES DE SÉCURITÉ AVANT D'UTILISER LE PRODUIT.

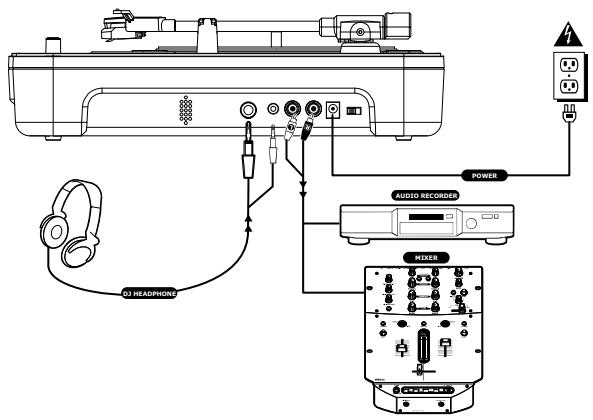

3. Examinez bien le schéma d'installation.

Note: Ce tourne-disque peut être utilisé de façon autonome ou avec les appareils figurant sur la liste du schéma d'installation.

1. Assurez-vous que tous les appareils sont hors tension et que tous les attenuateurs et le gain sont réglés à « zéro »
2. Connectez toutes les sources d'entrées stéreo tel qu'indiqué sur le schéma.
3. Brancher tous les appareils à sortie stéreo aux amplificateurs de puissance, aux lecteurs de cassette et aux sources audio.
4. Branchez tous les appareils à une prise de courant.
5. Mettre tous les appareils sous tension dans l'ordre suivant:

Tourne-disque - Console de mixage (non comprise) en dernier, tout amplificateurs ou appareils de sortie (non compris)

1. Pour permettre hors tension, toujours inverser l'opération,
2. Éteindre les amplificateurs (non compris)
3. Console de mixage (non comprise) Tourne-disque
4. Allez à http://www.ion-audio.com/ pour enregistrer le produit.

Plus d'informations sur ce produit sont disponibles sur le site Internet http://www.ion-audio.com

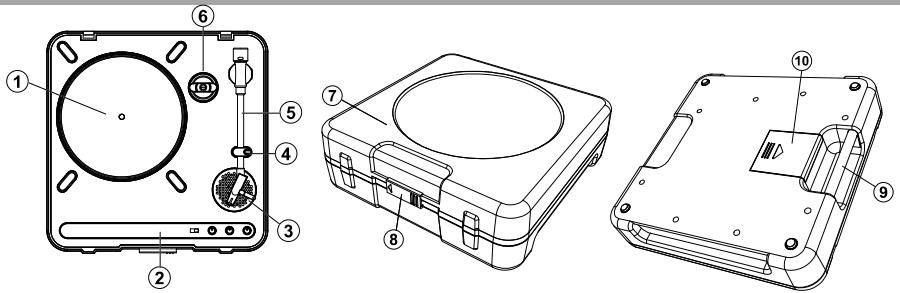

1. Plateau: Placez un disque sur le plateau.
2. Panneau de commande: Veuillez vous référer à la section détaillée sur les caractéristiques du panneau de commande.
3. Enceinte intégrée: Utilisez cette enceinte pour écouter le signal audio.
4. Serre-bras du bras de lecture: Utilisez le serre-bras pour bien fixer le bras de lecture pour le remisage ou le transport.
5. Bras de lecture: L'appareil est livré avec un bras de lecture équilibré et une cartouche. La cartouche est remplacable par des pièces que vous trouve ès que le bras de lecture est déplacé au-dessus du plateau.
6. Adaptateur 45 rpm : Utilisez cet adaptateur avec les disques 45 rpm.
7. Couvercle anti-poussière: Ce couvercle protège le tourne-disque de la poussière et les mauvais traitements durant le remisage ou le transport.
8. Verrou du couvercle anti-poussière: Ce verrou permet de maintenir le couvercle en place et peut être facilement ouvert en le glissant vers la gauche.
9. Poignée: Utilisez cette poignée pour retirer facilement l'appareil des calisses de disques ou des sacs et également pour le transporter.
10. Couvercle du boîtier des piles: Ce couvercle permet de maintenir les piles en place durant l'utilisation de l'appareil et également durant le transport. Il s'ouvre et se referme facilement en glissant tel qu'il est indiqué sur le dessus du couvercle. NOTE: Cet appareil fonctionne également avec 6 piles de format « D » (non comprises). Elles doivent être installées tel qu'il est indiqué.

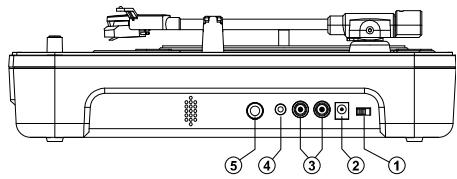

Characteristiques du panneau de SORTIE

1. Interrupteur d'alimentation: Permet de mettre l'appareil sous et hors tension.
2. Entrée alimentation CA: Ce tourne-disque est conçu pour fonctionner avec des piles ou le câble d'alimentation fourni. Avec l'appareil hors tension, branchez le câble d'alimentation dans le tourne-disque, ensuite dans la prise de courant, puis mettez sous tension. NOTE: Cet appareil peut être alimenté par 6 piles de format « D » (non comprises).
3. Sortie Principale (RCA): Cette sortie à niveau ligne sert à relier l'appareil à un appareil audio externe tel que console de mixage, enregistrateur de cassettes, graveur de disques compacts, système PA, enceinte amplifiée ou stereo maison. Le niveau du signal de sortie stereo principal est contrôlé par le bouton du niveau audio.
4. Prise casque d'écoute 1/8 po: utilisez cette prise avec mini-casques d'écoute a fiches 1/8 po. NOTE : Veuillez à ce que le réglage du niveau soit à la position OFF (éteint) avant de brancher un casque d'écoute pour évditer d'emdomager votre ouie.
5. Prise casque d'écoute 1/4 po: utilisez cette prise avec les casques d'écoute à fiches 14 po. NOTE : Veuillez à ce que le réglage du niveau soit à la position OFF (éteint) avant de brancher un casque d'écoute pour éviter d'endommager votre ouïe.

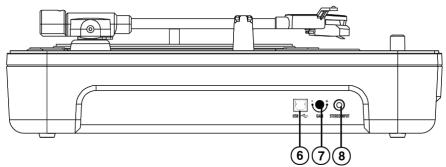

6. Sortie audio USB : Branchez le tourne-disque à votre ordinateur en utilisant le câ -disque.
7. Gain: Ce bouton peut être utilisé pour régler le niveau d'amplification du signal audio depuis la table tournante. Si l'audio provenant de la table tournante est trop discrète ou trop puissante, utilisez ce bouton pour régler les paramètres du volume.

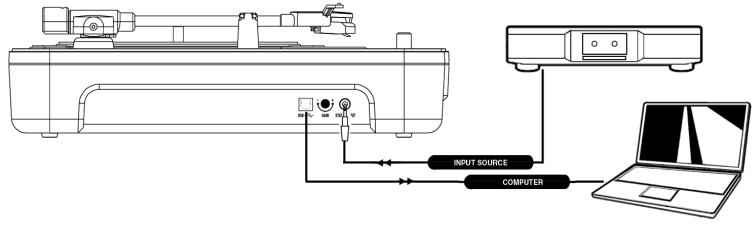

8. Entrée niveau ligne de • 1/8 po : Il est possible de brancher un lecteur de cassettes, un magnétophone à bobines ou tout autre source audio à cette prise. Le signal est acheminé à l'ordinateur par le câble USB. Pour une qualité sonore optimale, assurez-vous que la cartouche phono est bien installée. Assurez-vous également que les câbles RCA sont branchés dans un appareil source, ou qu'ils ne sont pas en contact avec du métal. Remarque : L'entrée audio de 1/8 po n'est pas routée aux sorties RCA du tourne-disque, mais à votre ordinateur par le biais du câble USB.

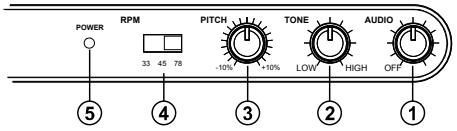

1. Réglage du niveau audio (AUDIO): Ce bouton rotatif ajuste le niveau du volume de l'enceinte intégrée, de la sortie casque d'écoute et des sorties ligne. NOTE: Veuillez à ce que le réglage du niveau audio soit à la position OFF (éteint) avant de brancher tout autre appareil de signal de sortie audio.
2. Bouton de réglage de tonalité (TONE): Cette caractéristique vous permet de régler les niveaux des basses et hautes fréquences audio.
3. Bouton de réglage de la vitesse (PITCH): Ce bouton modifie la vitesse de la musique de +/- 10%. Lorsque le bouton est réglé au centre, la vitesse est de 0 %.

NOTE : Lorsque la vitesse est modifiée, le tempo est automatiquement réglé pour s'ajuster au nouveau réglage de la vitesse.

1. Sélecteur RPM: Ce sélecteur permet de régler le RPM du plateau du tourne-disque; 33,45 et 78 RPM.
2. Témoin d'alimentation: Ce témoin DEL indique que l'appareil est sous tension. Veillez à ce que l'appareil soit hors tension avant de le remiser ou de le transporter afin d'éviter de gaspiller les piles.

Installation des PILES

Cet appareil fonctionne avec 6 piles de format « D ». Les piles doivent être placées avec les pôles positifs dirigés vers la poignée comme l'indique le schéma.
