MODE D'EMPLOI LM-H27Cj AKAI

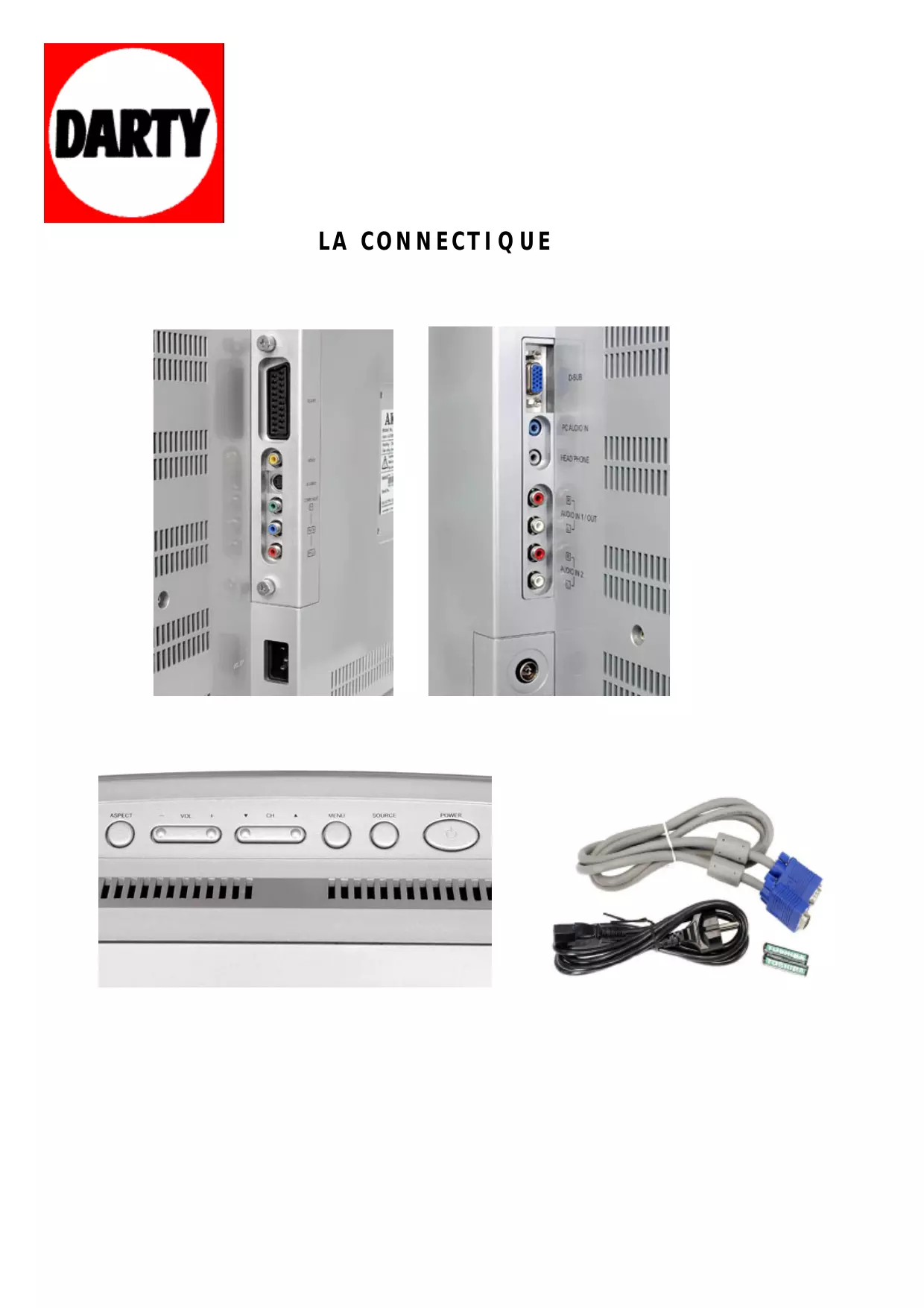

LA CONNECTIQUE Table des matières 1. SÉCURITÉ ET PRÉCAUTIONS 1 Sécurité de mise en oeuvre 1 Réparations 2 Remarques à l'intention des ingénieurs de maintenance 2 Conseils d'utilisation 3 Conditions environnementales 3 Connexion 4 Normes/Compatibilité électromagnétique5 Précautions6 Importantes instructions complémentaires de sécurité 6

2. INTRODUCTION 7 Réparation 7 Performances et Caractéristiques7 Matériel inclus 9

3. CONNEXION DE PÉRIPHÉRIQUES EXTERNES 10 4. CONTRÔLES ET EMPLACEMENTS 12 5. TÉLÉCOMMANDE 13 6. PREMIÈRE INSTALLATION DE A.P.S. 16 7. CONTRÔLES GÉNÉRAUX ET RÉGLAGE 17 Mettre l'écran LCD sous et hors tension 17 Affichage des menus et de l'OSD 17 Basculer entre TV/PC/AV 18 Contrôle du volume18 Options des menus 19 Réglage du Chrono veille19 Paramètres de Contraste et de Luminosité20 Paramètres du Menu Configuration 21 Paramètres du Menu Audio 22

8. RÉGLAGE DU MODE TV 23 Modification des paramètres TV 23 Recherche automatique des chaînes24 Recherche manuellement les chaînes 25 Paramètres de la Liste des programmes 26 Changer ou éditer les Noms27 Supprimer une chaîne27 Insérer une chaîne 27 Réglage du Verrouillage parental 28 Sélection de diffusion NICAM/IGR 29 Paramètres de Couleur/Netteté30

10. RÉGLAGE DU MODE PC 34 Paramètres d'image 34 Paramètres de couleur 36

12.AV MODE ADJUSTMENT 39 13. AUTRES FONCTIONS 40 14. DÉPANNAGE 41 15. DIMENSIONS 43 16. TABLEAU DES SYNCHRONISATION PRÉDÉFINIES ENTRÉE PC 44 17. SPÉCIFICATIONS 45

Veuillez lire attentivement cette section et suivre les instructions afin d'optimiser le fonctionnement et la durée de vie de votre écran LCD. Conservez toujours ces instructions à portée de main et près de votre écran LCD. Conservez les instructions et l'emballage de sorte que si vous revendez ou donnez votre écran LCD vous pourrez les communiquer à son nouveau propriétaire.

SECURITE DE MISE EN OEUVRE • Ne jamais ouvrir le logement de l'écran LCD ou de l'unité d'alimentation électrique ! Lorsque le logement est ouvert, il y a un danger d'électrocution !

• N'insérez aucun objet dans les orifices et ouvertures de l'écran LCD. Cela risque de causer un court-circuit, voire un incendie, et d'endommager votre écran LCD.

• Les orifices et ouvertures de l'écran LCD sont prévus pour sa ventilation. Ne pas couvrir ces ouvertures, car cela risquerait de provoquer une surchauffe.

• Ne pas laisser les enfants jouer sans surveillance avec du matériel électrique. Les enfants ne sont pas toujours capables d'identifier correctement le danger. • Cet écran LCD est prévu seulement pour un usage personnel. Il n'est pas destiné à une utilisation commerciale dans un environnement industriel exigeant. • Il y a risque d'accident si l'écran se casse. Portez des gants de protection pour récupérer les éléments cassés, et envoyez-les à votre centre de maintenance pour une mise au rebut adéquate. Ensuite, lavez-vous les mains avec du savon, car il est possible que des produits chimiques se soient échappés. • Ne jamais exercer de pression sur l'écran. Cela risquerait de casser l'écran LCD. • Ne pas toucher l'écran directement avec vos doigts ou avec des objets pointus de façon à éviter de l'endommager. 1

Dans l'un quelconque des cas suivants, appelez directement le Centre d'appel. Ne branchez pas, n'allumez pas votre écran : ♦

si le cordon d'alimentation/alimentation électrique surchauffe ou a été endommagé(e)

si du liquide a coulé dans l'écran LCD

si l'écran LCD est tombé ou si son logement a été endommagé

REPARATIONS • Faites faire toutes les réparations de votre écran LCD par du personnel agrée et qualifié exclusivement. • Si une réparation est nécessaire, veuillez prendre contact avec l'un de nos partenaires de maintenance agréés exclusivement.

REMARQUES POUR LES INGENIEURS DE MAINTENANCE

Avant d'ouvrir le logement, déconnectez le produit de toutes les sources d'alimentation et débranchez tous les câbles de connexion éventuels. Si l'écran n'est pas débranché de la prise électrique avant d'être ouvert, il y a risque de décès par électrocution. Il y a également un risque d'endommager les composants.

Les composants internes de l'écran LCD peuvent être endommagés par les décharges électrostatiques(ESD). Effectuez les réparations dans un atelier avec protection ESD. Si vous n'avez pas d'atelier de ce type disponible, portez un bracelet antistatique ou touchez un objet en métal très conducteur. Nous pouvons réparer les dommages causés par une manutention inappropriée contre le paiement de frais.

Utilisez exclusivement des pièces détachées d'origine.

CONSEILS D'UTILISATION Français

• Gardez votre écran LCD et toutes les unités qui y sont connectées à l'abri de l'humidité et évitez poussière, chaleur et exposition directe au soleil. Le non-respect de ces instructions risque de donner lieu à des dysfonctionnements ou d’endommager l'écran LCD. • Placez et utilisez toutes les unités sur une surface stable, plane et sans vibration afin d'éviter que l'écran LCD ne tombe.

CONDITIONS ENVIRONNEMENTALES • L'écran LCD peut fonctionner de façon très stable à une température ambiante comprise entre 5°C et 35°C (entre +41°F et +95°F) et à une humidité relative entre le 20% et 85% (sans condensation).

• Lorsque qu'il est mis hors tension, l'écran LCD peut être stocké sans problème entre -20°C et +60°C (-4°F à +140°F), jusqu'à une altitude maximum de 12.000m (39.000 pieds) par rapport au niveau de la mer, à une humidité relative comprise entre 10% et 85% (sans condensation).

• Après avoir déplacé votre écran LCD veuillez attendre le temps de prendre la température ambiante avant de le brancher et de mettre sous tension. Des variations extrêmes de température ou d'humidité risquent de provoquer de la condensation à l'intérieur de l'écran LCD, ce qui pourrait causer un court-circuit.

CONNEXION Suivez les instructions ci-dessous pour connecter votre écran LCD de façon correcte:

ALIMENTATION ÉLECTRIQUE • Ne pas ouvrir le logement de l'alimentation électrique. Un logement ouvert fait courir un risque de décès par électrocution. Il n'y a pas à l'intérieur de pièces susceptibles d'être nettoyées ou réparées. • Utilisez votre écran LCD exclusivement avec des prises reliées à la terre de type 100-240V CA~/ 50-60 Hz. Si vous n'êtes pas sûr du type d'alimentation électrique fourni dans votre région, vérifiez auprès de votre compagnie d'électricité. • Utilisez exclusivement l'unité d'alimentation et le câble d'alimentation fournis. • Pour plus de sécurité, nous recommandons l'utilisation d'un dispositif de protection contre les surtensions afin de protéger votre écran LCD contre les dommages pouvant résulter des surtensions ou de la foudre. • Pour déconnecter l'écran LCD de l'alimentation électrique, déconnectez la fiche de la prise du secteur. • La prise électrique doit se trouver à proximité de l'écran LCD et à portée des câbles d'alimentation. Ne pas tendre les câbles d'alimentation trop fort pour atteindre une prise électrique. • Vous devez disposer les câbles de l'écran LCD de telle sorte que personne ne risque de trébucher dessus ou de les piétiner. • Afin d'éviter d'endommager le câble ne placer aucun objet ou meuble sur le câble. • Vous pouvez ajuster votre écran LCD au maximum à environ 5° vers le bas et au maximum à 20° vers le haut. Si vous tentez d'ajuster de force l'écran plus loin, vous risquez d'endommager votre écran.

NORMES/COMPATIBILITE ELECTROMAGNETIQUE Votre écran respecte les exigences de compatibilité électromagnétique et de sécurité électrique spécifiées dans les normes suivantes : EN 55022, EN 55024, EN 60950, EN 61000-3-2, EN 61000-3-3 Français

• Lors de la connexion, assurez-vous que les Instructions pour la Compatibilité électromagnétique (EMC) sont respectées. • Respectez une distance d'au moins un mètre par rapport aux sources haute-fréquence et magnétiques d'interférences (postes de télévision, haut-parleurs, téléphones mobiles, etc.) pour éviter tout dysfonctionnement.

ERGONOMIE • Cet écran respecte toutes les règles applicables telles que DIN EN ISO 9241-3, DIN EN ISO 9241-7 et DIN EN ISO 9241-8.

• Pour des raisons d'ergonomie, nous vous suggérons de ne pas utiliser de texte sombre sur un fond bleu. Cela pourrait causer une mauvaise lisibilité et augmenter la charge imposée à vos yeux. • Pendant que vous travaillez avec l'écran vous devez faire des pauses régulièrement afin d'éviter tension et fatigue. • Pour protéger votre yeux et créer un espace de travail confortable, vous devez éviter les scintillements et les reflets et les forts contrastes sur l'écran.

SECURITE ELECTRIQUE Sécurité des équipements informatiques. EN 60950

• La connexion de périphériques est limitée aux équipements qui respectent la norme EN60950 “Sécurité des équipements informatiques” ou EN60065 “Appareils électroniques audio, vidéo ou assimilés. Exigences en matière de sécurité”

TRANSPORT ET RECYCLAGE • Conservez l'emballage d'origine et utilisez-le pour protéger l'écran LCD pendant le transport ou le stockage.

Attention ! Il n'y a pas de pièces susceptibles d'êtres réparées ou nettoyées à l'intérieur du logement de l'écran LCD.

Vous pouvez augmenter la durée de vie de votre écran LCD en prenant les précautions suivantes :

• Avant le nettoyage débranchez toujours le cordon d'alimentation et tous les câbles de connexion. • N'utilisez aucun solvant, agent de nettoyage caustique ou gazeux. • Essuyez l'écran avec un chiffon doux et non pelucheux. • Assurez-vous qu'il ne reste pas de gouttes d'eau sur l'écran. L'eau risque de causer une décoloration définitive. • Ne pas exposer l'écran à la lumière directe du soleil ou au rayonnement ultraviolet.

IMPORTANTES INSTRUCTIONS COMPLEMENTAIRES DE SECURITE Lorsque vous utilisez un équipement électronique quelconque, des précautions de sécurité de base doivent toujours être prises. En suivant les consignes ci-dessous, vous pourrez réduire les risques d'incendie, d'électrocution ou d'accidents aux personnes : • Ne pas utiliser l'appareil près de l'eau (p.ex. près d'une baignoire, d'un lavabo, d'un évier de cuisine ou d'un bac à linge, dans une cave humide ou près d'une piscine. • Evitez d'utiliser un téléphone ou un modem (autre qu'un téléphone sans fil) pendant une tempête électrique. La foudre fait courir un léger risque d'électrocution. • Ne pas utiliser le téléphone pour signaler une fuite de gaz dans le voisinage immédiat de cette fuite. • Utilisez exclusivement le cordon d'alimentation indiqué dans le présent manuel. Ne pas jeter les piles au feu. Elles risquent d'exploser. Vérifiez si la réglementation locale ne prévoit pas des dspositions spéciales pour leur mise au rebut. • Conservez les piles hors de portée des enfants à tout moment.

2.INTRODUCTION Français

Merci d'avoir choisi notre écran LCD multimédia. Nous vous remercions de la confiance que vous accordez à nos produits, et nous sommes très honorés de vous compter parmi nos nouveaux clients.

Nous avons mis l'accent sur les fonctions, la facilité d'utilisation et la fiabilité lorsque nous avons fabriqué votre écran LCD.

REPARATION Votre écran est livré avec une garantie limitée d'un an et un numéro gratuit pour l'assistance clientèle. Veuillez vous reporter à la carte de garantie limitée qui accompagne votre écran pour les détails.

Le présent manuel contient un chapitre distinct consacré au Dépannage à la page 41.

PERFORMANCES ET CARACTERISTIQUES Svenska

Les avantages par rapport aux écrans CRT (cathode ray tube : tube cathodique) :

¾ Moins d'encombrement ¾ Un poids inférieur ¾ Economie d'énergie Haute qualité d'image ¾ Norme WXGA : résolution jusqu'à 1280 x 768 Autres caractéristiques ¾ L'écran LCD est un périphérique plug-and-play qui est automatiquement reconnu par votre système d'exploitation. ¾ La gestion de l'alimentation respecte la norme VESA DPMS. Pendant les périodes d'inactivité (mode ARRET) la consommation électrique est automatiquement réduite jusqu'à 95%. ¾ Les terminaux comprennent un terminal de réception tuner, une entrée PC, un eSCART (Vidéo & RVB), une Vidéo, une S-Vidéo et une Composant (YCbCr / YPbPr). 7

¾ Réglage par pivotement et inclinaison pour optimiser la position de visualisation. ¾ Télécommande faciles à utiliser. ¾ Système de menus à l'écran facile à utiliser ¾ PIP, image incrustée, double écran : Affichage PC (Principal) et Affichage vidéo (Secondaire) sur le même écran. ¾ Formats d'affichage Normal, Panscan, Zoom et Plein écran disponibles en appuyant sur le bouton ARC. ¾ Prise casque audio pour écoute privée. ¾ Haut-parleurs deux canaux Intégrés. ¾ Un décodeur audio NICAM/IGR intégré pour écoute stéréo et bilingue. ¾ Système automatique de programmation (A.P.S.) . ¾ Un retardateur de veille. ¾ Fonction de verrouillage enfants. ¾ Fonction Télétexte complète.

MATERIEL INCLUS Télécommande & Piles (AAA x 2)

Manuel de l'utilisateur

Veuillez vous assurer que les éléments suivants sont bien inclus avec votre écran LCD. S'il manque quelque chose, merci de bien vouloir nous en informer dans un délai de 14 jours après l'achat. Avec votre écran LCD, vous recevez :

Câble signaux D-Sub 15 broches

Cordon d'alimentation

3. CONNEXION DE PERIPHERIQUES EXTERNES SCART VIDEO S-VIDEO Y Composant

ENTREE CA Périphérique VIDEO

ANTENNE Sortie audio L/R : Le niveau de sortie audio ne peut pas être modifié avec les contrôles volume, aigus, et graves sur votre écran. Ce connecteur doit être utilisé avec un amplificateur audio externe qui peut être utilisé pour contrôler le volume. Enregistrement magnétoscope: L'écran principal peut être réglé en mode TV afin d'utiliser la fonction SCART pour enregistrer un programme avec un magnétoscope. Son PIP : Lorsque vous utilisez la fonction PIP en mode PC, pour entendre le son de l'écran secondaire, vous devez régler le son sur “Secondaire“.

4. CONTROLES ET EMPLACEMENTS Ces boutons contrôlent les fonctions de base de votre écran, dont le menu OSD. Pour utiliser les fonctions plus avancées, vous devez utiliser la télécommande. ALIMENTATION SOURCE MENU CANAL (préc./suiv.) VOLUME (-/+) RAPPORT D'ASPECT RAPPORT D'ASPECT

: pour allumer ou éteindre l'écran LCD. : sélectionnez la source d'entrée (PC, TV, SCART Vidéo / SCART RVB, Vidéo, S-Vidéo, Composant). : pour afficher le menu principal. : pour changer de canal. : pour augmenter ou réduire le volume. : pour régler l'affichage (Normal, Panscan, Zoom ou Plein.)

Fenêtre capteur télécommande Pointez la télécommande sur cette zone sur l'écran LCD.

MENU SOURCE ALIMENTATION Haut-parleur

Indicateur d'alimentation Un indicateur vert s'allume lorsque l'écran est allumé et un indicateur rouge s'allume lorsqu'il est en mode attente (aucun indicateur ne s'allume lorsque l'alimentation principale est coupée).

5.TELECOMMANDE Français

La télécommande fonctionne presque comme une télécommande de télévision ordinaire, et comporte les fonctions de base dont vous avez besoin lorsque vous regardez de la vidéo en direct. AFFICHAGE :Affiche le numéro de la source ou de la chaîne courante.

SON Retourner sur la chaîne/page de texte précédente

y Stéréo y Monophonique

Contrôle automatique d'image

RETARDATEUR DE SOMMEIL Contrôle de Rapport d'aspect

MENU/ENTREE Fonctions Télétexte

Sélection de CHAINE page

y TV y PC y SCART Vidéo/SCART RVB y Vidéo/S-Vidéo y Composant "YPbPr/Y CbCr

Sources d'Affichage principal

SILENCE PROGRAMME/ Page TELETEXTE/ option de MENU. REINITIALISATION : Réinitialiser aux réglages usine par défaut.

PRESENTATION DES BOUTONS DE CONTROLE Sélection de la source du signal

TV Pour passer en mode télévision.

PC Pour passer en mode PC.

SCART Pour passer en mode vidéo ou en mode RVB à partir du SCART.

VIDEO/S-V Pour passer en mode vidéo à partir de la prise RCA ou en mode S-Vidéo.

COMPOSANT Pour passer en mode Composant (YPbPr ou YCbCr).

AFFICHAGE Pour afficher la source courante.

MENU/ENTREE Pour afficher le menu OSD principal ou accéder au menu suivant.

PREC/SUIV Pour sélectionner l'option que vous voulez ajuster dans le menu OSD.

Pour réduire ou augmenter la valeur dans la barre de contrôle OSD.

QUITTER Pour quitter le menu.

Changement de canal P- / P+

Appuyez sur P- ou P+ pour passer les Chaînes en mode TV ou en mode TELETEXTE.

Pour sélectionner les chaînes directement en mode TV.

AFFICHAGE Pour afficher le numéro de la chaîne en cours.

RTN Appuyez ici pour retourner sur la chaîne précédente.

Contrôle du son VOL + / VOL +

Appuyez ici pour augmenter ou réduire le volume.

SILENCE Appuyez ici pour activer ou désactiver le son.

SON Appuyez ici pour choisir les diffusions Stéréo, Bilingue ou Monophonique.

TELETEXTE Appuyez ici pour afficher le Service Télétexte. Appuyez de nouveau ici pour retourner sur l'affichage télévision. Appuyez sur le bouton “ INDEX“ pour afficher la table des matières

télétexte. Appuyez sur le bouton “ ATTENTE “ pour interrompre le changement

de page automatique. Appuyez sur le bouton “ MISE A JOUR“ pour basculer sur le téléviseur

en attendant la page de texte suivante.

Appuyez sur le bouton “REVELER “ pour afficher les informations REVELER

cachées, comme par exemple les solutions des charades ou des quiz. Appuyez sur le bouton “DEVELOPPER“ pour agrandir la moitié

supérieure ou inférieure de la page Télétexte.

Appuyez sur le bouton “SOUS-PAGE/TEMPS“ pour accéder à la SOUS-PAGE/TEMPS sous-page que vous avez demandée. Appuyez ici pour retourner sur la page de Télétexte précédente.

Contrôle PIP Appuyez ici pour regarder l'une des sources vidéo dans l'Affichage secondaire pendant que vous êtes en mode PC.

nouveau ici pour désactiver l'Affichage secondaire.

Source PIP Appuyez ici pour sélectionner la source d'entrée de la fenêtre PIP : Appuyez sur le bouton S :

TVJ SCART VidéoJSCART RVBJ Nederlands

VidéoJ S-VidéoJ Composant

Appuyez sur le bouton T : ComposantJ S-VidéoJ Vidéo J SCART RVBJSCART VidéoJ TV TAILLE Pour doubler la taille de la fenêtre PIP, l'agrandir ou la réduire.

POSITION Appuyez ici pour déplacer la PIP fenêtre vers : En haut à gauche J En haut à droiteJ En bas à droite J En bas à gauche J Répéter.

REMARQUE : Lorsque vous régler l'affichage principal sur la résolution 1280x768/1024 en Mode PC et Sous-affichage YPbPr, l'écran affichera “Non disponible“. Vous devez réduire la résolution PC à 800 X 600 ou 640 X 480. La fonction PIP fonctionnera alors.

Autres Revenir aux paramètres usine d'origine, comme par exemple

REINITIALISER Luminosité/Contraste/Temp. couleurs. Pour régler l'affichage sur Normal (4:3) J Panscan J Zoom J Plein

APC SOMMEIL Pour sélectionner le mode Clair, Sombre, Normal pour contrôler l'image. Appuyez ici pour sélectionner un délai prédéfini pour la mise hors

tension automatique.

6.PREMIERE INSTALLATION D'A.P.S. 1. Après avoir déballé l'écran LCD , prenez soin d'installer le produit dans un endroit sûr et bien ventilé. 2. Insérez deux piles de type AAA dans le compartiment à piles au dos de la télécommande. 3. Vérifiez que l'antenne externe 75 ohm et le cordon d'alimentation sont correctement connectés. 4. Appuyez sur le bouton ALIMENTATION pour mettre l'unité sous tension. 5. Le menu Recherche automatique s'affichera lorsque vous basculez en mode TV pour la première fois. Recherche automatique Pays (COUNTRY) Langue (LANGUAGE) Effectuer (START) Sortie (EXIT)

Langue English Français Deutsch Español Italiano Sortie (EXIT)

6. Sélectionner le Pays avec le bouton PREC/SUIV, puis appuyez sur le bouton MENU plusieurs fois pour sélectionnez le pays où vous trouvez. 7. Sélectionnez la Langue (LANGUAGE) avec le bouton PREC/SUIV, puis appuyez sur le bouton MENU. Sélectionnez une langue de menu avec le bouton PREC/SUIV, appuyez sur le bouton MENU, et la langue du menu change immédiatement. Appuyez de nouveau sur le bouton MENU pour retourner sur l'écran précédent. 8. Sélectionnez Effectuer (START) avec le bouton PREC/SUIV, puis appuyez sur le bouton MENU pour lancer l'APS. Le menu APS (Système de Programmation Automatique) s'affiche à l'écran. APS en Marche (APS RUNNING PLEASE WAIT) *Pour annuler l'APS, appuyez sur le bouton QUITTER(EXIT).

9. Lorsque l'APS a terminé, la liste des chaînes s'affiche à l'écran. Vous pouvez sélectionner, renommer, supprimer, insérer des chaînes dans la liste des chaînes. (Pour les détails, voir ”Paramètres de la Liste des chaînes”.) 10. Utilisez les boutons numérotés pour accéder directement à une chaîne. Par exemple, pour sélectionner la chaîne 27, appuyer sur ”2” puis sur “7” . La télévision passera sur la nouvelle chaîne lorsque vous appuierez sur la deuxième touche. Vous pouvez aussi appuyer sur le bouton P-/P+ de la télécommande pour changer de chaîne.

7.CONTROLES GENERAUX ET REGLAGE METTRE L'ECRAN LCD SOUS ET HORS TENSION Deutsch

Appuyez sur le bouton ALIMENTATION (Power) de la télécommande. Vous pouvez également utiliser le bouton ALIMENTATION au sommet du panneau. Remarque : Pour mettre l'unité sous tension, vous devez maintenir le bouton ALIMENTATION enfoncé pendant au moins 0,5 seconde avant de le relâcher. Cela permet d'éviter toute mise sous tension intempestive de l'unité.

AFFICHAGE DES MENUS ET DE L'OSD 1. L'unité étant allumée, appuyez sur le bouton MENU. Le menu principal s'affiche sur l'écran. Menu Principal

2. Utilisez le bouton PREC/SUIV pour sélectionner l'une des options du menu, puis appuyez sur le bouton MENU pour accéder au menu secondaire. 3. Appuyez sur le bouton MENU pour retourner sur l'écran précédent ou appuyez sur le bouton QUITTER (EXIT) pour sortir du menu. Remarque : Le menu varie en fonction de la source d'entrée qui est sélectionnée.

BASCULER ENTRE TV/PC/AV 1. Mettez l'équipement vidéo connecté sous tension. 2. Appuyez sur le bouton qui s'applique. z z z z z z z

Appuyez sur le bouton TV pour passer en mode TV. Appuyez sur le bouton PC pour passer en mode PC. Appuyez sur le bouton SCART une fois pour passer en mode Vidéo SCART (Entrée de signal composite via SCART). Appuyez de nouveau sur le bouton SCART pour passer en mode SCART RVB (Entrée de signal RVB via SCART). Appuyez sur le bouton VIDEO/S-V une fois passer en mode Vidéo (Entrée de signal composite via la prise RCA). Appuyez de nouveau sur le bouton VIDEO/S-V passer en mode S-Vidéo. Appuyez sur le bouton COMPOSANT passer en YCbCr ou YPbPr.

CONTROLE DU VOLUME Utilisation du contrôle du volume Appuyez sur le bouton VOL - / VOL + pour augmenter ou réduire le volume sonore.

Utilisation de Silence A tout moment, vous pouvez désactiver temporairement le son en appuyant sur le bouton SILENCE (MUTE). 1. Appuyez sur le bouton SILENCE et le son s'arrête. 2. Appuyez de nouveau sur le bouton SILENCE ou sur le bouton VOL - / VOL + pour réactiver le son au niveau précédent. Remarque : La fonction silence est automatiquement désactivée si vous appuyez sur VOL - / VOL + .

OPTIONS DES MENUS 1. Appuyez sur le bouton MENU pour afficher l'écran du menu principal. 2. Appuyez sur le bouton PREC/SUIV pour sélectionner l'option de menu désirée. Français

3. Appuyez sur VOL - / VOL + pour apporter des réglages. 4. Appuyez sur le bouton MENU pour retourner sur l'écran précédent ou appuyez sur le bouton QUITTER (EXIT) pour quitter.

Vous pouvez régler le Retardateur de sommeil pour qu'il mette automatiquement l'affichage TV de l'écran LCD hors tension. 1. Appuyez sur le bouton MISE EN VEILLE (SLEEP) pour afficher l'écran du Retardateur de Sommeil. 2. Appuyez sur le bouton MISE EN VEILLE (SLEEP) plusieurs fois pour changer le délai de mise en veille (en minutes). Le délai peut être réglé sur 30 minutes, 60 minutes ou 90 minutes. 30 min → 60 min → 90 min → Arrêt

PARAMETRES DE CONTRASTE ET DE LUMINOSITE Il se peut que vous ayiez besoin de régler de façon séparée la luminosité et le contraste pour les différents modes vidéo. En général, le mode PC aura un meilleur affichage avec des réglages de luminosité et de contraste plus faibles que ceux qui conviennent mieux pour les autres modes. 1. Appuyez sur le bouton MENU pour afficher le menu principal. 2. Appuyez sur le bouton PREC/SUIV pour déplacer le curseur sur Contraste / Luminosité. 3. Appuyez sur le bouton MENU pour accéder à Contraste / Luminosité. 4. Appuyez sur le bouton VOL - / VOL + pour régler la Luminosité ou le Contraste. 5. Appuyez sur le bouton MENU pour retourner à l'écran précédent ou appuyez sur le bouton QUITTER (EXIT) pour quitter. Menu Principal Affichage Principal (Main Display) Affichage secondaire (Sub Display) Contraste/Luminosité (Contrast/Brightness) Réglage Automatique (Auto Image Adjust) Image Couleur (Colour) Réglage Menu (Menu Setup) Audio Réglage PIP (PIP Setup) Langue(Language) Réinitilisation (Reset) Sortie (Exit)

PARAMETRES DU MENU CONFIGURATION 1. Appuyez sur le bouton MENU pour afficher l'écran du menu principal.

2. Appuyez sur le bouton PREC/SUIV pour déplacer le curseur sur Réglage Menu. 3. Appuyez sur le bouton MENU pour accéder au Menu Réglage. 4. Cela permet de régler le fond bleu des écrans de menu. Deutsch

5. Pour réduire ou augmenter la transparence du Menu.

6. Appuyez sur le bouton MENU pour retourner à l'écran précédent ou appuyez sur le bouton QUITTER (EXIT) pour quitter. Menu Principal

PARAMETRES DU MENU AUDIO 1. Appuyez sur le bouton MENU pour afficher l'écran du menu principal. 2. Appuyez sur le bouton PREC/SUIV pour déplacer le curseur sur Menu Audio. 3. Appuyez sur le bouton MENU pour accéder au Menu Audio. 4. Appuyez sur le bouton PREC/SUIV pour sélectionner l'option désirée (Graves, Aigües ou Entrée/Sortie Audio). 5. Appuyez sur le bouton MENU pour accéder à l'option désirée (Graves, Aigües ou Entrée/Sortie Audio). 6. Appuyez sur le bouton MENU pour retourner à l'écran précédent ou appuyez sur le bouton QUITTER (EXIT) pour quitter. Remarque 1: Entrée/Sortie audio est utilisé pour sélectionner le fonctionnement des prises Entrée audio1/Sortie sur le côté gauche du téléviseur. Lorsque le réglage choisi est Entrée les prises Entrée audio1/Sortie peuvent être utilisées pour l'entrée Audio composant, tandis que les prises Entrée audio2 sont utilisées pour l'entrée Vidéo ou S-Vidéo. Lorsque le réglage choisi est Sortie les prises Entrée audio1/Sortie peuvent être utilisées pour connecter des haut-parleurs externes, tandis que la prise Entrée audio2 est utilisée pour l'entrée Composant,Vidéo ou S-Vidéo. Remarque 2 : Lorsque vous utilisez la fonction PIP en mode PC, vous pouvez écouter l'audio de l'écran secondaire à la place de celle de l'écran principal. Pour ce faire : 1. Sélectionnez “Audio“ 2. Sélectionnez “Origine du son (Sound Source)“ 3. Sélectionner “Secondaire (Sub)“ Ensuite réglez le volume de l'écran secondaire à l'aide de VOL+ / VOL-. Audio Basses (Bass) Aigus (Treble) Origine du son (Sound Source) Sortie (Exit)

1. Utilisez le bouton TV de la télécommande pour régler la source d'entrée sur le mode "TV". 2. Appuyez sur le bouton MENU pour afficher l'écran du menu principal. 3. Appuyez sur le bouton PREC/SUIV pour sélectionner les Chaînes.

4. Appuyez sur le bouton MENU pour valider. 5. Appuyez sur le bouton PREC/SUIV pour sélectionner l'option désirée. 6. Appuyez sur le bouton MENU pour régler l'option désirée.

7. Sélectionnez SORTIE (EXIT) pour retourner à l'écran du menu principal ou appuyez sur le bouton QUITTER (EXIT) pour quitter. Menu Principal

Chaînes Recherche Automatique (Automatic Search) Recherche manuellement (Automatic Search) Liste des Chaînes (Program List) Sortie (Exit)

RECHERCHE AUTOMATIQUE DES CHAINES 1. Appuyez sur le bouton MENU pour afficher l'écran du menu principal. 2. Appuyez sur le bouton PREC/SUIV pour sélectionner des Chaînes et appuyez sur le bouton MENU. 3. Sélectionnez le Pays (COUNTRY) où vous trouvez et la Langue (LANGUAGE) que vous souhaitez, puis sélectionnez Démarrer pour exécuter l'APS. Le menu de l'APS s'affichera à l'écran. APS en Marche (APS RUNNING PLEASE WAIT) *Pour annuler l'APS,appuyer sur le bouton QUITTER (EXIT). (Pour les détails, veuillez vous reporter à “Première installation de l'A.P.S.” page 16)

4. Une fois que l'APS a terminé, la Liste des chaînes s'affiche à l'écran. 5. Vous pouvez sélectionner, renommer, supprimer ou insérer des chaînes dans la Liste des chaînes.(Pour les détails, veuillez vous reporter à “Paramètres de la Liste des chaînes” page 26)

6. Appuyez sur le bouton QUITTER (EXIT)pour quitter. Menu Principal Affichage Principal (Main Display) Contraste/Luminosité (Contrast/Brightness) Couleur/Netteté (Colour/Sharpness) Réglage Menu (Menu Setup) Audio Chaînes (Programs) Verrou Enfants (Child Lock) Réinitialisation (Reset) Sortie (Exit)

Chaînes Recherche Automatique (Automatic Search) Recherche manuellement (Manual Search) Liste des Chaînes (Program List) Sortie (Exit)

Recherche Automatique Pays (Country) Langue (Language) Effectuer (Start) Sortie (Exit)

RECHERCHE MANUELLE DES CHAINES Pour programmer manuellement un canal sur un numéro de chaîne de la télévision : 1. Appuyez sur le bouton MENU pour afficher le menu principal.

2. Appuyez sur le bouton PREC / SUIV pour sélectionner des Chaînes, puis appuyez sur le bouton MENU. 3. Appuyez sur le bouton PREC / SUIV pour sélectionner Recherche manuelle, puis appuyez sur le bouton MENU.

4. Appuyez sur le bouton PREC / SUIV pour sélectionner une Chaîne, puis appuyez sur le bouton VOL -/ VOL + pour sélectionner le numéro de chaîne auquel vous voulez attribuer le canal. 5. Appuyez sur le bouton PREC / SUIV pour sélectionner Système, puis appuyez sur le bouton VOL -/ VOL + pour régler sur B/G, D/K, I ou L/L’ .

6. Appuyez sur le bouton PREC / SUIV pour sélectionner Rechercher, puis appuyez sur le bouton VOL - / VOL +. z Appuyez sur le bouton VOL + pour rechercher vers l'avant. Si la chaîne trouvée n'est pas celle que vous voulez, appuyez de nouveau sur le bouton VOL + pour rechercher la chaîne disponible suivante.

z Appuyez sur le bouton VOL + - pour rechercher vers l'arrière. Si la chaîne trouvée n'est pas celle que voulez, appuyez de nouveau sur le bouton VOL- pour rechercher la chaîne disponible précédente.

z Pour interrompre la fonction de recherche une fois que la chaîne est trouvée, appuyez sur le bouton de la direction inverse. Par exemple, lorsque le téléviseur est en train de chercher vers l'avant lorsque vous avez appuyé sur le bouton VOL +, appuyez sur le bouton VOL - pour arrêter la recherche. 7. Appuyez sur le bouton PREC / SUIV pour sélectionner Enregistrer, puis appuyez sur le bouton MENU pour enregistrer le canal trouvé sur le numéro de chaîne de votre choix. 8. Appuyez sur le bouton QUITTER (EXIT) pour quitter le menu. Chaînes Recherche Automatique Recherche manuellement Liste des Chaînes Sortie

Recherche manuellement Chaîne Système Rechercher Enregistrer Sortie

PARAMETRES DE LA LISTE DES PROGRAMMES La Liste des programmes est utilisée pour afficher les noms et les numéros de Chaîne. Vous pouvez utiliser cette liste pour modifier / éditer le nom, Supprimer, ou Insérer des chaînes.

1. Appuyez sur le bouton MENU pour afficher le menu principal. 2. Appuyez sur le bouton PREC / SUIV pour sélectionner des Chaînes, puis appuyez sur le bouton MENU. 3. Appuyez sur le bouton PREC/SUIV pour sélectionner la Liste des chaînes, puis appuyez sur le bouton MENU. Tous les noms de chaîne des canaux réglés sont affichés en jaune. 4. Appuyez sur le bouton P+ / P- / VOL - / VOL + pour sélectionner la chaîne. Le numéro de la Chaîne sélectionnée est affiché en vert. 5. Appuyez sur le bouton QUITTER (EXIT) pour quitter.

Chaînes Recherche Automatique Recherche manuellement Liste des chaînes Sortie

Liste des chaînes 1. 2. 3. 4. 5. 6. 7. 8. 9. 10.

CHANGER OU EDITER LES NOMS 1. Allez sur le numéro de la chaîne que vous voulez renommer ou dont vous voulez éditer le nom et appuyant sur le bouton P+ / P- / VOL - / VOL + . 2. Appuyez sur le bouton ROUGE. Français

3. Appuyez plusieurs fois sur le bouton P+ / P- pour sélectionner une lettre, puis appuyez sur le bouton VOL - / VOL + pour sélectionner la position. (Chaque nom de chaîne peut être édité avec 5 caractères) 4. Appuyez de nouveau sur le bouton ROUGE pour enregistrer.

SUPPRIMER UNE CHAINE 1. Allez sur le numéro de la chaîne que vous voulez supprimer en appuyant sur le bouton P+ / P- / VOL - / VOL +. Le numéro de la chaîne sélectionnée s'affichera en vert.

2. Appuyez sur le bouton VERT. Le canal correspondant sera supprimé et les autres canaux qui suivent ce numéro de chaîne se verront attribuer un numéro de chaîne supérieur d'une unité. 3. Appuyez de nouveau sur le bouton VERT pour sauvegarder. P+ P-

INSERER UNE CHAINE 1. Allez sur la chaîne à insérer en appuyant sur le bouton P+ / P- / VOL - / VOL + . Le numéro de la chaîne sélectionnée s'affichera en Vert. 2. Appuyez sur le bouton JAUNE. 3. Appuyez sur le bouton P+ / P- / VOL - / VOL + pour déplacer la chaîne sélectionnée sur le numéro de chaîne désiré. 4. Appuyez de nouveau sur le bouton JAUNE pour arrêter le déplacement.

REGLAGE DU VERROUILLAGE ENFANTS La fonction VERROU ILLAGE ENFANTS (CHILD LOCK) verrouille la chaîne de votre choix.

Définition de votre numéro d'identification personnel (PIN) 1. Appuyez sur le bouton MENU pour afficher le menu principal. 2. Appuyez sur le bouton PREC/SUIV pour déplacer le curseur sur Verrouillage Enfants, puis appuyez sur le bouton MENU. 3. L'écran ”Inscrire ici le Pin” s'affiche. La première fois, vous devez taper 1111 (code initial). 4. Sélectionnez Verrouillage Canal (Channel Lock). 5. Appuyez sur le bouton MENU. “marche (on)” s'affiche sur la droite et la chaîne courante sera verrouillée 6. Appuyez de nouveau sur le bouton MENU. ”arrêt (off)” s'affiche sur la droite et la chaîne courante sera déverrouillée. 7. Sélectionnez Changer le Pin si vous désirez changer le Pin. Dès que les quatre chiffres sont saisis, l'écran “Confirmer nouveau PIN (Confirm new Pin” s'affiche. Retapez les 4 mêmes chiffres. Lorsque l'écran Confirmer disparaît, cela signifie que votre PIN a été mémorisé. Appuyez sur le bouton QUITTER (EXIT) pour quitter. Ecran du Menu Principal Affichage Principal (Main Display) Contraste/luminosité (Contrast/Brightness) Couleur/Netteté (Colour/Sharpness) Réglage Menu (Menu Setup) Audio Chaînes (Programs) Verrou Enfants (Child Lock) Réinitialisation (Reset) Sortie (Exit) Inscrire ici le Pin - - - Verrou Canal Marche (Channel Lock On) Changer le Pin (Change PIN) Sortie (Exit)

SELECTION DE DIFFUSION NICAM/IGR Selon la chaîne en cours de diffusion, vous pouvez appuyer sur le bouton SON (SOUND) pour écouter en stéréo, bilingue ou monophonique. 1. Appuyez directement sur le bouton SON pour afficher les trois modes dans le coin supérieur droit de l'écran. Français

2. Appuyez plusieurs fois sur le bouton SON pour sélectionner les modes suivants.

● A chaque fois que vous appuyez sur SON (SOUND), le mode change entre ”Stéréo” et “Mono”. ● Lorsque”Mono” est sélectionné, le son du téléviseur est en sortie monophonique. - En réception stéréo, si le signal stéréo est faible, vous pouvez basculer en “Mono”.

● A chaque fois que vous appuyez sur SON (SOUND), le mode est modifié de la façon suivante : A J B J A/B J Mono -A diffuse la langue de diffusion principale par les haut-parleurs. -B diffuse la langue de diffusion secondaire par les haut-parleurs. -A/B diffuse une langue différente vers chaque haut-parleur.

Diffusion Monophonique (Pour diffusions NICAM) ● A chaque fois que vous appuyez sur SON (SOUND), le mode est modifié entre ”Nicam” et “Mono”.

PARAMETRES DE COULEUR/NETTETE 1. Appuyez sur le bouton MENU pour afficher l'écran du menu principal. 2. Appuyez sur le bouton PREC/SUIV pour déplacer le curseur sur Couleur/Netteté. 3. Appuyez sur le bouton MENU pour valider. 4. Appuyez sur le bouton PREC/SUIV sur l'option désirée (Saturation des couleurs ou Netteté). 5. Appuyez sur le bouton MENU pour configurer l'option désirée (Saturation des couleurs ou Netteté). 6. Sélectionnez SORTIE (EXIT) pour retourner sur l'écran du menu principal. Menu Principal Affichage Principal (Main Display) Contraste/Luminosité (Contrast/Brightness) Couleur/Netteté (Colour/Sharpness) Réglage Menu (Menu Setup) Audio Chaînes (Programs) Verrou Enfants (Child Lock) Réinitialisation (Reset) Sortie (Exit)

Couleur/Netteté Saturation Couleur (Colour Saturation) Netteté (Sharpness) Sortie (Exit)

Saturation Couleur 0

Le Télétexte est un service gratuit diffusé par la plupart des chaînes de télévision, qui apporte des informations en temps réel concernant l'actualité, le temps, les programmes de télévision, les cours de la bourse, les sous-titres, et autres. Remarque : Aucun réglage OSD autre que celui du volume ne sera disponible en mode télétexte. En mode télétexte, les boutons NUMERIQUES (NUMBER), P+/P- et RTN sont utilisés pour la fonction Télétexte.

Pour utiliser le TELETEXTE * Sélectionnez une chaîne de télévision sur laquelle le Télétexte est transmis.

* Appuyez une fois sur le bouton TELETEXTE pour afficher l'écran télétexte -Deux numéros de pages, le nom de la chaîne de télévision, la date et l'heure sont affichés en haut de l'écran. Le premier numéro de page indique votre sélection, tandis que le second donne la page actuellement affichée.

* Appuyez de nouveau sur le bouton TELETEXTE pour désactiver le télétexte. La chaîne précédente réapparaît.

Sélection de la page Télétexte

1. Entrez le numéro de page Télétexte requis ; ce numéro est composé de trois chiffres. -Le numéro de page sélectionné est affiché dans le coin supérieur gauche de l'écran. Le compteur de page Télétexte cherche jusqu'à ce qu'il trouve le numéro de page sélectionné, puis la page désirée est affichée à l'écran. 2. Le bouton P+ / P- peut être utilisé pour sélectionner la page précédente ou suivante. 3. Les mouvements Fastext sont contrôlés par les 4 boutons colorés. -Quatre en-têtes de pages peuvent être rapidement sélectionnés en appuyant sur le bouton de couleur sélectionné Rouge, Vert, Jaune, ou Bleu sur la télécommande.

Fonctions utiles pour le Télétexte INDEX * Appuyez sur ce bouton pour sélectionner la page d'index qui affiche la table des matières télétexte.

ATTENTE La page télétexte que vous avez sélectionnée contient peut-être plus d'informations que ce qui est affiché à l'écran ; le reste des informations sera affiché après un certain délai dans une sous-page. * Appuyez sur le bouton ATTENTE pour interrompre le changement automatique de page. - Le symbole ATTENTE s'affiche dans le coin supérieur gauche de l'écran et le changement de page automatique est interrompu. * Appuyez de nouveau sur le bouton ATTENTE.

MISE A JOUR En mode Télétexte, appuyez sur le bouton MISE A JOUR pour faire basculer l'écran sur le mode télévision en attendant la page de texte suivante. * Sélectionnez le numéro de page voulu en mode Télétexte. * Appuyez sur le bouton MISE A JOUR pour basculer en mode TV en attendant la page de texte. Un petit rectangle bleu avec “---“ s'affiche dans le coin supérieur gauche. * Lorsque la page de texte demandée est trouvée, son numéro s'affiche dans le rectangle bleu. * Appuyez de nouveau sur le bouton MISE A JOUR pour retourner au mode Télétexte.

REVELER * Appuyez sur ce bouton une fois pour afficher les informations cachées, comme par exemple les solutions aux rébus, aux puzzles ou à un quiz. * Appuyez sur ce bouton à nouveau pour masquer les réponses révélées.

AGRANDIR Passe le texte en double hauteur. * Appuyez sur ce bouton pour agrandir la moitié supérieure de la page. * Appuyez sur ce bouton à nouveau pour agrandir la moitié inférieure de la page. * Appuyez sur ce bouton une fois de plus pour revenir à l'affichage normal.

SOUS-PAGE / TEMPS En mode Télétexte, les sous-pages sont les sous-sections des pages Télétexte longues qui ne peuvent être affichées à l'écran que section après section.

* Sélectionnez la page de télétexte voulue. (ex.: 524) * Appuyez sur le bouton SOUS-PAGE. “S****“s'affiche dans le coin supérieur gauche. * Sélectionnez le numéro de la sous-page voulue en appuyant sur quatre boutons numériques (ex.: 0001). -Si la sous-page sélectionnée met du temps à s’afficher, appuyez sur le bouton MISE A JOUR. La chaîne de télévision sera affichée à l'écran.

* Le numéro de la page Télétexte sera affiché dans le coin inférieur gauche de l'écran lorsque la page sélectionnée aura été trouvée. * Appuyez deux fois sur le bouton SOUS-PAGE pour retourner sur la séquence de page normale.

En Mode TV , appuyez sur ce bouton pour afficher l'heure .

* Pendant que vous regardez une chaîne de télévision avec transmission Télétexte, appuyez sur le bouton HEURE (TIME). Les informations sur l'heure courante seront affichées dans le coin supérieur droit de l'écran . * Les informations d'heure disparaissent lorsque vous appuyez de nouveau sur le bouton HEURE (TIME).

10. REGLAGE DU MODE PC Appuyez sur le bouton PC pour passer directement en mode PC. Si la synchronisation d'entrée du PC est différente de la synchronisation prédéfinie de la TV LCD (voir page 44), appuyez sur Réglage Auto de l'image pour optimiser l'image. S'il y a des interférences horizontales à l'écran, jouez sur Réglage fin pour corriger la phase.

PARAMETRES D'IMAGE 1. Appuyez sur le bouton MENU pour afficher l'écran du menu principal. 2. Appuyez sur le bouton PREC/SUIV pour déplacer le curseur sur Image. 3. Appuyez sur le bouton MENU pour accéder au Réglage de l'image. 4. Appuyez sur le bouton PREC/SUIV sur l'option désirée (Position H. /V., Phase H., Réglage fin). 5. Appuyez sur le bouton MENUpour régler l'option désirée /V., Phase H.,Réglage fin).

6. Appuyez sur le bouton MENU pour revenir à l'écran précédent ou appuyez sur le bouton QUITTER (EXIT) pour quitter. Menu Principal Affichage Principal (Main Display) Affichage Secondaire (Sub Display) Contraste/Luminosité (Contrast/Brightness) Réglage Automatique (Auto Image Adjust) Image Couleur (Color) Réglage Menu (Menu Setup) Audio Langue(Language) Réinitilisation (Reset) Sortie (Exit)

PARAMETRES DE COULEUR 1. Appuyez sur le bouton MENU pour afficher l'écran du menu principal. 2. Appuyez sur le bouton PREC/SUIV pour déplacer le curseur sur Couleur. 3. Appuyez sur le bouton MENU pour accéder à Couleur. . 4. Appuyez sur le bouton PREC/SUIV pour sélectionner l'option désirée (Froid(Cool), Neutre(Neutral), Chaud(Warm) ou Couleur utilisateur (User Colour)). 5. Appuyez sur le bouton MENU pour régler l'option désirée (Froid(Cool), Neutre(Neutral), Chaud(Warm) ou Couleur utilisateur(User Colour)). 6. Appuyez sur le bouton MENU pour retourner sur l'écran précédent ou appuyez sur le bouton QUITTER (EXIT) pour quitter. Ecran du Menu Principal Affichage Principal (Main Display) Affichage secondaire (Sub Display) Contraste/Luminosité (Contrast/Brightness) Réglage Automatique (Auto Image Adjust) Image Couleur (Colour) Réglage Menu (Menu Setup) Audio Langue(Language) Réinitilisation (Reset) Sortie (Exit)

Couleur Froid (Cool) Neutre (Neutral) Chaud (Warm) Couleur Utilisateur (User Colour) Sortie (Exit)

Couleur utilisateur Rouge (Red) Vert (Green) Bleu (Blue) Sortie (Exit)

11. AFFICHAGE DES IMAGES INCRUSTEES (PIP) PIP: Lorsque vous sélectionnez la source PC comme affichage principal, vous pouvez aussi sélectionner une autre source TV, SCART, Vidéo, S-Vidéo ou Composant (YPbPr/YCbCr) comme affichage secondaire. Français

Vous pouvez utiliser la fonction PIP pour regarder les deux sources vidéo en même temps. (Cela ne fonctionne qu'en mode PC.)

METHODE RAPIDE D'ACTIVATION DU PIP Deutsch

1. Appuyez sur le bouton MARCHE/ARRET PIP sur la télécommande 2. Sélectionnez une Source de signal pour PIP :

Appuyez plusieurs fois sur le bouton SOURCE PIP PREC/SUIV pour faire défiler toutes les sources de signal disponibles : TV, SCART, Vidéo, S-Vidéo, Composant (YPbPr/YCbCr).

3. Modifiez la position de la fenêtre PIP :

Quand vous appuyez sur le bouton POSITION PIP à plusieurs reprises, la fenêtre PIP se déplace successivement dans les différents coins de l'écran de télévision.

4. Modifier la taille de la fenêtre PIP :

Appuyez sur le bouton TAILLE PIP pour choisir successivement une fenêtre PIP plus petite et plus grande.

MENU DE CONFIGURATION PIP Il vous suffit d'appuyer sur le bouton MARCHE/ARRET (ON/OFF) de la télécommande ou de sélectionner les sources d'affichage secondaire dans le menu. 1. Appuyez sur le bouton MENU pour afficher l'écran du menu principal. 2. Appuyez sur le bouton PREC/SUIV pour sélectionner Réglage PIP. 3. Appuyez sur le bouton MENU pour accéder au Réglage PIP. 4. Appuyez sur le bouton PREC/SUIV pour aller sur l'option désirée (PIP Position, PIP Largeur Bordure, PIP Couleur Bordure, PIP Rapport H/V). 5. Appuyez sur le bouton MENU pour revenir à l'écran précédent ou appuyez sur le bouton QUITTER (EXIT) pour quitter.

Ecran du Menu Principal

Réglage PIP Affichage Principal Affichage Secondaire Contraste/Luminosité Réglage Automatique Image Couleur Réglage Menu Audio Langne Réinitilisation Sortie

PIP Position PIP Largeur Bordure PIP Couleur Bordure PIP Rapport H/V Sortie

PIP Couleur Blanc (White) Bleu (Blue) Jaune (Yellow) Vert (Green) Rouge (Red) Noir (Black) Brun (Brown) Gris (Grey) Orange (Orange) Sortie (Exit)

Réglage PIP PIP Position PIP Largeur Bordure PIP Couleur Bordure PIP Rapport H/V Sortie

Réglage PIP PIP Position H PIP Position V Sortie

PIP Position PIP Largeur Bordure PIP Couleur Bordure PIP Rapport H/V Sortie

PIP Position H M AX PIP Position V PIP RapportH/V M AX Réglage PIP PIP Position PIP Largeur Bordure PIP Couleur Bordure PIP Rapport H/V Sortie

PIP Largeur Bordure M AX

12. REGLAGE DU MODE AV Français

Les sources vidéo sont SCART Vidéo/SCART RVB, Vidéo, S-Vidéo, YCbCr/YPbPr. Vous pouvez faire votre sélection en appuyant sur le bouton SCART, Vidéo/S-V, ou COMPOSANT (COMPONENT).

Modifications des réglages VIDEO : 1. Appuyez sur le bouton MENU pour afficher l'écran du menu principal.

2. Appuyez sur le bouton PREC/SUIV pour déplacer le curseur sur l'option désirée. 3. Appuyez sur le bouton MENU pour accéder valider et régler.

4. Appuyez sur le bouton MENU pour revenir à l'écran précédent ou appuyez sur le bouton QUITTER (EXIT) pour quitter. Menu Principal

Affichage Principal (Main Display) Contraste/Luminosité (Contrast/Brightness) Couleur/Netteté (Colour/Sharpness) Réglage Menu (Menu Setup) Audio Langue(Language) Réinitialisation (Reset) Sortie (Exit)

Remarque : 1. TOUS les réglages d'options du menu AV sont décrits dans le menu du mode TV, veuillez vous reporter au Réglage du mode TV. 2. Pour pouvoir utiliser la fonction PIP avec le mode Composant (YCbCr, YPbPr) comme affichage secondaire, il faut que la résolution du PC soit réglée au maximum sur 800 x 600.

13. AUTRES FONCTIONS 1. Pour utiliser “Canal préc/suiv“ sur le panneau de commande de l'unité comme boutons de fonction -Lorsque vous appuyez sur “MENU“ pour aller dans l'OSD, “Canal préc/suiv“ se comportera comme bouton de contrôle de fonction préc/suiv. 2. Pour utiliser “-VOL +“ comme boutons de contrôle de niveau -Lorsque vous appuyez sur “MENU“ pour aller sur la barre de contrôle secondaire, alors le niveau peut être réglé avec les boutons “-VOL +“ . 3. Pour utiliser “-VOL +“ comme boutons de contrôle Silence -Lorsque vous appuyez sur les deux boutons “VOL +“ et “VOL -“ en même temps sur le panneau de contrôle supérieur, le son sera supprimé. -Si vous avez besoin de réactiver le son, appuyez soit sur le bouton “SILENCE (MUTE)“ de la télécommande, soit sur l'un des boutons “VOL +“ ou “VOL -“ de la télécommande ou du téléviseur LCD lui-même. 4. Bouton “Aspect“ (Rapport d'aspect écran) ARC - Contrôle du rapport d'aspect (Aspect Ratio Control) * Normal: Cela permet d'avoir un rapport d'aspect de 4:3 comme pour les chaînes de télévision traditionnelles. Il y aura des barres noires de chaque côté de l'écran. * Panscan : Allonge les sources vidéo 4:3 pour les ajuster à l'écran 16:9 en agrandissant l'image sur les bords de l'écran. Cela crée moins de déformation au centre de l'écran. * Zoom : Il se peut que certains films DVD ne remplissent pas le haut et le bas de l'écran. La fonction zoom permet d'augmenter la hauteur de façon à remplir l'écran. * Plein : Ce mode agrandir de façon uniforme la largeur des sources vidéo pour remplir l'écran 16:9. Il y aura une déformation au centre de l'écran ainsi que sur les bords. 5. Bouton de contrôle “APC“ (Contrôle d'Image Automatique) - Appuyez sur le bouton “APC“ de la télécommande pour faire défiler les réglages APC. Ces réglages sont “Normal“, “Clair“ou “Sombre“. Par exemple, lorsque l'écran affiche une scène nocturne ou une scène plus sombre, vous pouvez utiliser l'APC pour régler l'écran sur “Clair“ et avoir ainsi une image plus lumineuse. Si l'écran est trop lumineux, vous pouvez utiliser ce bouton APC pour régler l'écran sur “Normal“ ou sur “Sombre“.

14.DEPANNAGE Bien souvent, les problèmes ont une cause simple. Nous voudrions ici vous donner quelques astuces pour résoudre les problèmes les plus courants. Si ces conseils ne vous sont d'aucune aide, veuillez nous appeler ! Français

Pas d'image ou de son. z Vérifiez que le cordon d'alimentation est correctement branché sur la prise du secteur. z Assurez-vous que l'interrupteur principal d'alimentation de l'unité est bien en position

Pas d'image provenant de AV/TV. z Vérifiez que le Contraste/la Luminosité est correctement réglé(e). z Vérifiez que tous les périphériques externes sont correctement connectés.

Pas d'image venant du PC. z Vérifiez si l'écran LCD n'est pas en mode Economie d'énergie. z Appuyez sur n'importe quelle touche ou faites bouger la souris pour désactiver ce mode.

Pas de son. z Vérifiez que le volume n'est pas réglé au minimum. z Vérifiez que la carte son n'a pas été réduite au silence. z Vérifiez que le casque audio n'est pas branché.

Pas d'image ni de son, seulement du bruit. z Il se peut que la réception soit faible. z Vérifiez que l'antenne n'est pas débranchée.

L'image n'est pas claire. z Il se peut que la réception soit faible. z Vérifiez que l'antenne n'est pas débranchée.

L'image est trop claire. z Vérifiez le réglage de la couleur. z Vérifiez le réglage du système de couleurs.

L'image est trop sombre. z Vérifiez que le bouton APC n'est pas réglé sur ”Sombre”. z Contrôlez le réglage de Contraste/luminosité.

La télécommande ne fonctionne pas. z Vérifiez si les piles de la télécommande ne sont pas déchargées. z Vérifiez que la fenêtre du capteur de télécommande n'est pas exposée à un éclairage fort.

L'image est double ou triple. z Vérifiez que l'antenne est orientée dans la bonne direction. z Il se peut que des ondes électriques soient réfléchies par une montagne ou un bâtiment.

L'image comporte des parasites. z Il se peut qu'il y ait des interférences causées par une automobile, un train, une ligne à haute tension, un néon, etc. z Il se peut qu'il y ait des interférences entre le câble de l'antenne et le cordon d'alimentation. Essayez d'augmenter la distance qui les sépare.

L'écran présente des bandes ou les couleurs sont délavées. z Est-ce que l'unité reçoit des interférences provenant d'autres périphériques? Les antennes émettrices des stations de radiodiffusion et les antennes émettrices des radio-amateurs et des téléphones cellulaires risquent également de causer des interférences. z Utilisez l'unité aussi loin que possible des périphériques susceptibles de causer des interférences.

15.DIMENSIONS Unité : pouce (mm)

16. TABLEAU DES SYNCHRONISATION PREDEFINIES ENTREE PC Entrée analogique No. de modeNom de mode Fréquence (KHZ) Fréquence .(HZ) Résolution

Polarité H. Polarité V.

Couleurs affichées Ratio de contraste Luminosité Angle de visualisation Temps de réponse Langue OSD

16,777,216 couleurs 500 : 1 (typique) 500 cd / m2 (typique) o o 170 (Hor.) / 170 ( Ver.) Tr =15ms / Tf = 10 ms Anglais, Français, Allemand, Espagnol, Italien

B/G , D/K , I Système chromatique Système audio Télétexte

PAL / SECAM NICAM / A2 (IGR) 10 pages ( FLOF/TOP)

Système chromatique vidéo

Signal I/P Compatibilité PnP PC I / P Fréquence I/P Recommandé Compatible DTV (via D-sub 15 Broches)

YCbCr&YPbPr x 1 DTV : 625p Analogique : D-Sub 15 broches (câble détachable) DDC 2B Analogique : fH : 31KHz à 60KHz fV : 56Hz à 75Hz Analogique : 1024 x 768 ( 60Hz)

Fonction TV Taille d'écran

ELEMENTS Haut-parleur (intégré) : 10W + 10W (rms)

Mini-prise casque audio pour stéréo (3.5ö)

E/S audio : L / R Entrée audio PC Entrée audio 1/Sortie (R/L) Entrée audio 2 (R/L)

Autres fonctions Alimentation Inclinaison panneau Dimensions Poids (net) Accessoires

PIP sous mode PC, Verrouillage Enfants, Montage mural pour panneau plat VESA. Alimentation électrique

AC 110V~240V, 50/60Hz

Consommation électrique

< 150 W Vers l'avant / Vers l'arrière / Rotation

- 5o / + 15o / ± 180o

Larg x Haut x Prof (avec stand)

Kg (sans accessoires)

Manuel d'utilisateur, Télécommande , Piles, Cordon d'alimentation, Câble signaux D-sub .
