MODE D'EMPLOI UE32D6510WS SAMSUNG

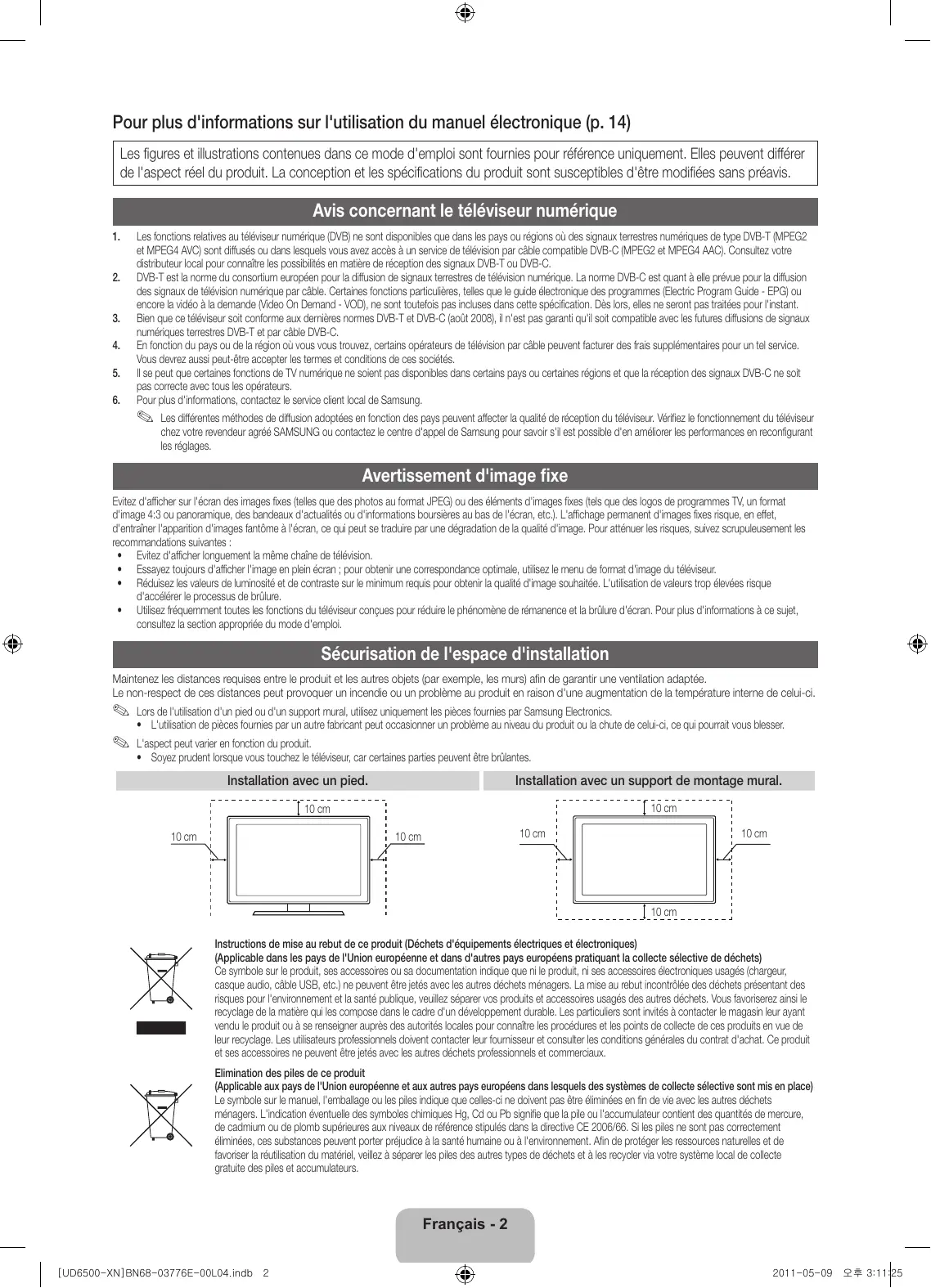

Bien que ce téléviseur soit conforme aux dernières normes DVB-T et DVB-C (août 2008), il n'est pas garanti qu'il soit compatible avec les futures diffusions de signaux numériques terrestres DVB-T et par câble DVB-C. En fonction du pays ou de la région où vous vous trouvez, certains opérateurs de télévision par câble peuvent facturer des frais supplémentaires pour un tel service. Vous devrez aussi peut-être accepter les termes et conditions de ces sociétés. Il se peut que certaines fonctions de TV numérique ne soient pas disponibles dans certains pays ou certaines régions et que la réception des signaux DVB-C ne soit pas correcte avec tous les opérateurs. Pour plus d'informations, contactez le service client local de Samsung.

✎✎ Les différentes méthodes de diffusion adoptées en fonction des pays peuvent affecter la qualité de réception du téléviseur. Vérifiez le fonctionnement du téléviseur chez votre revendeur agréé SAMSUNG ou contactez le centre d'appel de Samsung pour savoir s'il est possible d'en améliorer les performances en reconfigurant les réglages.

Avertissement d'image fixe

Evitez d'afficher sur l'écran des images fixes (telles que des photos au format JPEG) ou des éléments d'images fixes (tels que des logos de programmes TV, un format d'image 4:3 ou panoramique, des bandeaux d'actualités ou d'informations boursières au bas de l'écran, etc.). L'affichage permanent d'images fixes risque, en effet, d'entraîner l'apparition d'images fantôme à l'écran, ce qui peut se traduire par une dégradation de la qualité d'image. Pour atténuer les risques, suivez scrupuleusement les recommandations suivantes : • Evitez d'afficher longuement la même chaîne de télévision. • Essayez toujours d'afficher l'image en plein écran ; pour obtenir une correspondance optimale, utilisez le menu de format d'image du téléviseur. • Réduisez les valeurs de luminosité et de contraste sur le minimum requis pour obtenir la qualité d'image souhaitée. L'utilisation de valeurs trop élevées risque d'accélérer le processus de brûlure. • Utilisez fréquemment toutes les fonctions du téléviseur conçues pour réduire le phénomène de rémanence et la brûlure d'écran. Pour plus d'informations à ce sujet, consultez la section appropriée du mode d'emploi.

Sécurisation de l'espace d'installation

Maintenez les distances requises entre le produit et les autres objets (par exemple, les murs) afin de garantir une ventilation adaptée. Le non-respect de ces distances peut provoquer un incendie ou un problème au produit en raison d'une augmentation de la température interne de celui-ci.

✎✎ Lors de l'utilisation d'un pied ou d'un support mural, utilisez uniquement les pièces fournies par Samsung Electronics.

• L'utilisation de pièces fournies par un autre fabricant peut occasionner un problème au niveau du produit ou la chute de celui-ci, ce qui pourrait vous blesser.

✎✎ L'aspect peut varier en fonction du produit.

• Soyez prudent lorsque vous touchez le téléviseur, car certaines parties peuvent être brûlantes.

Installation avec un support de montage mural. 10 cm

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques pour l'environnement et la santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les utilisateurs professionnels doivent contacter leur fournisseur et consulter les conditions générales du contrat d'achat. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux.

Elimination des piles de ce produit (Applicable aux pays de l'Union européenne et aux autres pays européens dans lesquels des systèmes de collecte sélective sont mis en place) Le symbole sur le manuel, l'emballage ou les piles indique que celles-ci ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la pile ou l'accumulateur contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les piles ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement. Afin de protéger les ressources naturelles et de favoriser la réutilisation du matériel, veillez à séparer les piles des autres types de déchets et à les recycler via votre système local de collecte gratuite des piles et accumulateurs.

[UD6500-XN]BN68-03776E-00L04.indb 2 ✎✎Les câbles qui ne se trouvent pas dans le contenu de l'emballage peuvent être achetés séparément. ✎✎Vérifiez qu'aucun accessoires n'est caché dans l'emballage lorsque vous ouvrez la boîte. [[ATTENTION : INSEREZ FERMEMENT DE MANIERE A CE QU'IL NE SE DETACHE PAS •• Télécommande et piles (AAA x 2) •• Tissu de nettoyage Manuel d'utilisation •• –– (b) vous amenez le produit dans un centre de réparation alors qu'il ne comporte aucun défaut (c.-à-d. si vous n'avez pas pris la peine de lire le présent manuel d'utilisation). Le montant de ces frais d'administration vous sera signifié avant la réalisation de toute prestation ou visite à domicile.

Installation du support du serre-câble

✎✎L'arrière du téléviseur comporte des boutons de commande. Si vous touchez ces boutons, des icônes de commande s'affichent.

✎✎La présence d'un objet (par exemple, câble électrique) à proximité du panneau de configuration peut provoquer l'activation involontaire de l'affichage à l'écran.

Arrière du téléviseur

Capteur de la télécommande

Dirigez la télécommande vers ce point du téléviseur.

Témoin d'alimentation

Même s'il est en veille, l'appareil consomme toujours une petite quantité d'énergie. Il est préférable de débrancher le cordon d'alimentation.

[UD6500-XN]BN68-03776E-00L04.indb 4 Alimentation , Canal et Volume.

Permet d'afficher et de sélectionner les sources vidéo disponibles.

Donne un accès direct aux chaînes.

Choisissez Teletext Activé, Double, Mix ou

CH LIST Permet d'afficher les listes des chaînes à l'écran. Permet d'afficher le Guide électronique des programmes (EPG).

Permet d'ouvrir l'affichage à l'écran.

Permet d'accéder à divers services d'applications. Permet de sélectionner rapidement les fonctions fréquemment utilisées.

permet d'afficher des informations à l'écran. u/d/l/r : permet de déplacer le curseur dans les éléments du menu à l’écran.

ENTERE : permet de sélectionner le menu et de modifier la valeur de l'élément correspondante.

Permettent de sélectionner les éléments des menus

à l'écran et de modifier les valeurs des menus. Permet de revenir au menu précédent.

Ces boutons sont utilisés dans les menus

Gestion chaînes, SMART HUB, etc.

permet de quitter le menu affiché à l'écran.

SEARCH: aide pour la recherche par mot pour les recommendations et la fonction de recherche.

W: définit la vidéo fournissant le signal 3D. E-MANUAL: : affiche le e-Manual. P.SIZE: sélectionne le Format de l'image. AD/SUBT.: Permet d'activer et de désactiver la description audio. Cette fonction n'est pas disponible pour tous les pays. / Permet d'afficher les sous-titres numériques.

Installation des piles (type de pile : AAA)

TV en mode PC dans Modif. Nom.

A utiliser pour sélectionner le téléviseur ou d'autres sources d'entrée externes, telles que des lecteurs DVD/Blu-ray, des décodeurs câble ou des récepteurs satellite (boîtiers décodeurs).

✎✎Lorsque vous connectez un PC au port HDMI IN

1(DVI) avec un câble HDMI, vous devez définir le TV en mode DVI PC dans Modif. Nom.

✎✎Lorsque vous connectez un périphérique AV

DVI, vous devez définir le téléviseur en mode Périph. DVI dans Modif. Nom.

■■ TV / Ext. / PC / AV / Component /

HDMI1/DVI / HDMI2 / HDMI3 / HDMI4 / Affiche des informations détaillées sur le périphérique externe sélectionné.

✎✎Préréglage : connexion du câble d'alimentation et de l'antenne.

Antenne VHF/UHF Satellite Câble Configuration du réseau Configurez votre connexion réseau. Appuyez sur le bouton ENTERE pour démarrer. Si vous ne connaissez pas les paramètres de votre réseau ou si vous souhaitez le configurer plus tard, sélectionnez Ignorer. Nous vous recommandons d'ignorer la configuration de la connexion réseau pour le moment et de consulter la section "Menu Réseau" du manuel électronique pour obtenir les spécifications et les instructions ainsi qu'à la section Connexion réseau de ce manuel (p. 13). Vous pouvez configurer la connexion réseau ultérieurement à l'aide du menu Réseau . Mise à niveau du logiciel Une fois les paramètres de connexion réseau effectués, la fonction de mise à jour logicielle est disponible. Sélectionnez Suivant pour mettre à niveau le logiciel du téléviseur. Si nécessaire, le logiciel du téléviseur est mis à niveau automatiquement. Si vous souhaitez effectuer la mise à niveau ultérieurement, sélectionnez Ignorer. Pour plus d'informations, reportez-vous à la section "Mise à niveau du logiciel" (Préférence → Assistance) du manuel électronique.

✎✎En fonction de l'état du réseau, cette opération peut prendre quelques minutes.

Appuyez sur le bouton ▲ ou ▼, puis sur le bouton ENTERE. Sélectionnez le pays de votre choix.

✎✎Après la sélection du pays dans le menu Pays, certains modèles peuvent demander, en plus, le code PIN.

Réglez le Mode Horloge automatiquement ou manuellement. Horloge Sélection d'options pour Appuyez sur le bouton ▲ ou ▼, puis appuyez sur le bouton ENTERE. sélectionnez la recherche automatique la source de chaîne à mémoriser. Lors du réglage de la source d'antenne sur Câble, une fenêtre s'affiche pour vous permettre d'attribuer des valeurs numériques (fréquences) aux chaînes. Pour plus d'informations, reportez-vous à Channel → Mémorisation de chaînes → Recherche automatique. ✎✎Lorsque Aerial ou Câble est sélectionné en premier : Une fois que toutes les chaînes Aerial ou Câble sont enregistrées, l'étape d'enregistrement des chaînes Satellite s'affiche. ✎✎Lorsque Satellite est sélectionné en premier : Une fois que toutes les chaînes Satellite sont enregistrées, l'étape d'enregistrement des chaînes Aerial ou Câble s'affiche. ✎✎Appuyez sur le bouton ENTERE à tout moment pour interrompre la mémorisation. Profitez de votre Pour regarder une émission diffusée, sélectionez Fermer. Si vous souhaitez profiter de la fonction Smart Hub, sélectionnez Smart Hub. La fonction Smart Hub démarre. Pour plus téléviseur. d'informations, consultez la section "Smart Hub" dans le manuel électronique.

Si vous souhaitez réinitialiser cette fonction...

Vous devez à nouveau sélectionner Plug & Play (MENU → Système) chez vous, bien que vous l'ayez fait en magasin. Sélectionnez Système - Plug & Play (Configuration initiale). Entrez votre code PIN à quatre chiffres. Le code PIN par défaut est "0-0-0-0"(excepte France). Si vous souhaitez modifier le code PIN, utilisez la fonction Modifier PIN.

✎✎Si vous avez oublié ce code, appuyez sur les touches de la télécommande dans l'ordre suivant, ce qui aura pour effet de réinitialiser le code sur "0-0-0-0" (France: “1-1-1-1”): MUTE → 8 → 2 → 4 → POWER (marche).

Français - 7 [UD6500-XN]BN68-03776E-00L04.indb 7 xx Il se peut que l'affichage soit médiocre, voire inexistant, ou que le son soit de mauvaise qualité si un périphérique externe connecté au téléviseur utilise un mode HDMI d'une ancienne version. Dans ce cas, demandez au fabricant du périphérique externe de vous communiquer la version HDMI et, dans l'hypothèse où elle serait obsolète, demandez-lui une mise à niveau.

xx Veillez à utiliser un câble HDMI de 14 mm de diamètre maximum. xx Veillez également à acheter un câble HDMI certifié. Dans le cas contraire, il se peut que l'écran n'affiche aucune image ou qu'une erreur de connexion se produise.

xx Il est recommandé d'employer un câble HDMI haut débit de base ou un câble possédant une fiche Ethernet. Ce produit ne prend pas en charge la fonction Ethernet via HDMI.

xx Ce produit prend en charge les fonctions 3D et ARC (canal de retour audio) via un câble HDMI. Cependant, la fonction ARC n'est prise en charge que sur le port HDMI IN 2(ARC).

xx La fonction ARC permet la sortie audio numérique via le port HDMI IN 2(ARC). Elle ne peut être activée que lorsque le téléviseur est connecté à un récepteur audio compatible.

✎✎Pour obtenir une qualité d'image optimale, il est préférable d'opter pour la connexion Composante (plutôt que la connexion A/V).

xx Lorsque le récepteur (home cinéma) est activé, vous pouvez écouter le son sortant de la prise optique du

téléviseur. Lorsque le téléviseur reçoit un signal DTV, il envoie du son 5.1 canaux au récepteur du système home cinéma. Si la source est un composant numérique (par exemple, un lecteur DVD, un lecteur Blu-ray, un décodeur câble ou un récepteur satellite) connecté au téléviseur en HDMI, le récepteur home cinéma émet uniquement du son sur 2 canaux. Pour obtenir un son en mode 5.1, reliez la prise de sortie audio numérique du lecteur DVD, du lecteur Blu-ray, du décodeur câble ou du récepteur satellite (boîtier externe) directement à un amplificateur ou un système home cinéma.

✎✎Ecouteurs H : vous pouvez brancher vos écouteurs sur la prise casque du téléviseur. Lorsque le casque est branché, les enceintes intégrées n'émettent plus de son.

xx La fonction Son peut être limitée lorsque des écouteurs sont connectés au téléviseur. xx Le volume des écouteurs et celui du téléviseur sont réglés séparément.

Il est conseillé d'insérer la carte CI avant de fixer le téléviseur en position murale. L'insertion peut, en effet, se révéler difficile après le montage. Insérez la carte après avoir connecté le module CI au téléviseur. Il est difficile de connecter le module si vous insérez d'abord la carte. Utilisation de la "CARTE CI ou CI+" Pour regarder les chaînes payantes, la carte d'interface commune "CARTE CI ou CI+" doit être insérée. •• Si vous ne l'insérez pas, certaines chaînes afficheront le message "Signal brouillé". •• Les informations de pairage contenant un numéro de téléphone, l'ID de la carte d'interface commune "CARTE CI ou CI+", l'ID de l'hôte et d'autres informations s'afficheront après 2 ou 3 minutes. Si un message d'erreur s'affiche, contactez votre fournisseur d'accès. •• Lorsque la configuration des informations sur les canaux est terminée, le message "Mise à jour terminée" s'affiche, indiquant que la liste des chaînes est mise à jour.

✎✎REMARQUE xx Vous devez vous procurer une carte d'interface commune "CARTE CI ou CI+" auprès d'un fournisseur local de diffusion par câble.

xx Lorsque vous sortez la carte d'interface commune "CARTE CI ou CI+", tirez-la délicatement. Une chute pourrait en effet l'endommager.

Routeur IP sans fil (routeur avec serveur DHCP)

Si le mode Pure High-throughput (Greenfield) 802,11n est sélectionné et que le type de cryptage est défini sur WEP, TKIP ou TKIP-AES (WPS2Mixed) pour votre point d'accès, les téléviseurs Samsung ne prendront pas en charge la connexion, conformément aux nouvelles spécifications de certification Wi-Fi.

Connexion réseau - Câble Il existe deux façons principales de connecter votre téléviseur à votre réseau à l'aide d'un câble, en fonction de votre configuration réseau. De la manière illustrée ci-dessous : Connecteur Modem mural

Panneau arrière du téléviseur

TV Screen: affiche l'écran de la source d'entrée actuelle.

Changer de catégorie. Appuyez sur le bouton l ou r pour sélectionner la catégorie de votre choix.

Changement du Mode Image prédéfini Réglages des paramètres de l'image

Affiche la liste des sous-menus.

Appuyez sur le bouton ENTERE pour sélectionner le sous-menu de votre choix.

Changement de la taille de l'image

Modification des options d'image

Configuration du téléviseur avec le PC Aide : affiche le Guide e-Manual ou le

Guide Produit. Appuyez sur le bouton ENTERE.

‰ Changement du Mode Image prédéfini Vous pouvez lire l'introduction et les instructions relatives aux fonctions de votre TV.

Sync media from multiple devices with AllShare

Réglages des paramètres de l'image

O MENUm → Assistance → e-Manual →

ENTERE Changement de la taille de l'image

Modification des options d'image Configuration du téléviseur avec le PC Aide

2. Pour revenir à l’écran du manuel électronique, appuyez sur le bouton E-MANUAL.

2. Pour revenir à l’écran du manuel électronique, appuyez sur le bouton E-MANUAL.

Affichage du contenu Fonctions de base > Changement du Mode Image prédéfini (5/10)

‰‰ Changement du Mode Image prédéfini

Zone de contenu : si vous avez sélectionné un sousmenu, vous pouvez afficher le contenu correspondant.

Pour accéder à la page précédente ou suivante, appuyez sur le bouton l ou r.

OO MENUm → Image → Mode Image → ENTERE

• Naturel : permet de réduire la fatigue oculaire.

• Cinéma : adapté au visionnage de films dans une pièce sombre. • Loisirs : adapté au visionnage de films et de jeux vidéo. NN Cette option n'est disponible que si vous connectez un PC.

‰‰ Changement du Mode Image prédéfini

OO MENUm → Image → Mode Image → ENTERE Cinéma : adapté au visionnage de films dans une pièce sombre. Loisirs : adapté au visionnage de films et de jeux vidéo. NN Cette option n'est disponible que si vous connectez un PC.

Recherche d'un mot-clé en utilisant la page d'index

2. Appuyez sur le bouton l ou r pour sélectionner l'ordre des caractères de votre choix et appuyez ensuite sur ENTERE. 3. Appuyez sur le bouton uor d pour sélectionner le mot-clé à afficher et appuyez ensuite sur ENTERE. 4. Vous accédez à l'écran d'instructions correspondant du manuel électronique.

✎✎Pour fermer l'écran Index, appuyez sur le bouton RETURN.

Pour plus d'informations sur l'installation du support mural, reportez-vous aux instructions fournies avec le support mural. Faites appel à un technicien pour installer la fixation murale. Samsung Electronics ne saurait être tenu pour responsable d'un endommagement du produit ou d'une blessure si vous choisissez d'effectuer vous-même l'installation murale. Préparation avant l'installation d'un dispositif de fixation murale Cas A. Installation du dispositif de fixation murale

SAMSUNG Cas B. Installation du support mural d'un autre fabricant

xx Pour les fixations murales non conformes aux caractéristiques des vis VESA standard, la longueur des vis peut varier, selon les caractéristiques de la fixation murale.

xx Ne serrez pas trop les vis : cela pourrait endommager le produit ou provoquer sa chute, entraînant des blessures corporelles. Samsung ne peut être tenue responsable de ce type d'accident.

xx Samsung ne peut être tenue responsable de tout dommage au produit ou toute blessure corporelle dans le cas de

l'utilisation d'une fixation murale non-VESA ou non spécifiée, ou si l'utilisateur ne suit pas les instructions d'installation du produit.

xx Notre modèle 55" n'est pas conforme aux spécifications VESA. Vous devez, par conséquent, utiliser le kit de fixation murale approprié à ce modèle.

xx N'inclinez pas le téléviseur de plus de 15 degrés.

Téléviseur à rétroéclairage

Solutions et explications

La télévision ne s'allume pas.

Essayez d'appuyer sur le bouton POWER du téléviseur pour vous assurer que le problème n'est pas dû à la télécommande. Si le téléviseur s'allume, reportez-vous au problème "La télécommande ne fonctionne pas" ci-après.

Aucune image/vidéo n'est affichée.

Veillez à sélectionner la source appropriée du téléviseur en appuyant sur la touche SOURCE de la télécommande.

Redémarrez le périphérique connecté en rebranchant le câble d'alimentation du périphérique.

La télécommande ne fonctionne pas.

Essayez de diriger directement la télécommande vers le téléviseur à une distance de 1,5 à 1,8 m.

La télécommande du décodeur câble/boîtier décodeur ne fonctionne pas.

•• Tout est intégré pour faciliter et diversifier les possibilités de loisirs. •• Contrôlez vos loisirs avec une interface simple et convivial. •• Accédez à diverses applications tous les jours. •• Personnalisez votre téléviseur, en regroupant ou en triant vous applications en fonction de vos goûts.

AllShare™ connecte votre téléviseur et vos téléphones portables/appareils Samsung compatibles via un réseau. Pour éviter toute chute du téléviseur : 1. Glissez les vis dans les colliers, puis fixez-les solidement au mur. Assurez-vous que les vis ont été fermement fixées au mur.

✎✎En fonction du type de mur, il est possible que vous ayez besoin de matériel supplémentaire, tel que des chevilles.

✎✎Les colliers, vis et chaînettes n'étant pas fournis, vous devez les acheter

2. Retirez les vis situées sur la partie centrale arrière du téléviseur, placez les vis dans les bagues, puis fixez-les à nouveau sur le téléviseur.

✎✎Il se peut que les vis ne soient pas fournies avec le produit. Dans ce cas, achetez des vis présentant les caractéristiques suivantes.

✎✎Caractéristiques des vis

xx Pour un téléviseur de 19 à 27 pouces : M4 xx Pour un téléviseur de 32 à 75 pouces : M8

3. Reliez les colliers fixés au téléviseur et ceux fixés sur le mur à l'aide d'un câble solide, puis attachez-les fermement.

✎✎REMARQUE xx Placez le téléviseur à proximité du mur afin qu'il ne bascule pas vers l'arrière. xx Il est recommandé de placer la chaînette de façon à ce que les colliers fixés au mur soient placés à la même hauteur ou plus bas que ceux fixés au téléviseur.

xx Détachez la chaînette avant de déplacer le téléviseur.

4. Vérifiez que toutes les connexions sont fixées correctement. Vérifiez régulièrement que les connexions ne présentent aucun signe d'usure. Si vous avez un doute quant à la sécurité des connexions, contactez un installateur professionnel.

[UD6500-XN]BN68-03776E-00L04.indb 20 Humidité sur le lieu de stockage

De 10°C à 40°C (50°F a 104°F)

10% à 80%, sans condensation de -20°C à 45°C. (-4 °F a 113 °F) 5 % à 95 %, sans condensation

Système TV Analogique : B/G, D/K, L, I (en fonction de votre pays)

Son (Sortie) Dimensions (L x P x H) Corps Avec socle Poids Sans socle Avec socle

Recherche d’assistance pour vos produits, puis entrez le nom du modèle.

•• Cet équipement ne doit être utilisé qu’en intérieur.

•• Cet équipement peut fonctionner dans tous les pays de l’UE.

Neem contact op met een technicus voor hulp alvorens de wandbeugel te bevestigen.

Samsung Electronics is niet verantwoordelijk voor schade aan het product of voor verwondingen die u zelf of anderen oplopen wanneer u besluit de tv zelfstandig te installeren. Voorbereiding voor installatie van de muurbevestiging Situatie A. De muurbevestiging van SAMSUNG plaatsen Raadpleeg de gebruikershandleiding van uw kabelbox/settopbox voor de code voor de SAMSUNGtv.

✎✎Het paneel van dit TFT LED-scherm bestaat uit subpixels die met geavanceerde technologie zijn

Controleer of de schroeven stevig in de wand zijn gedraaid.

✎✎Afhankelijk van het wandtype hebt u mogelijk aanvullend materiaal nodig om het geheel te verankeren.
