à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et professionnels sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux. Korrekte Entsorgung von Altgeräten (Elektroschrott) GER (In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem) Die Le dessus de l’appareil peut chauffer en cas d’utilisation prolongée, car la chaleur s’échappe du panneau par le trou d’ aération situé dans la partie supérieure du produit. Ce phénomène est normal et n’indique aucunement la présence d’un défaut ou d’un dysfonctionnement. Il convient cependant d’empêcher les enfants de toucher à la partie supérieure de l’écran. Le produit fait un bruit de “claquement”. Ce bruit de “claquement” risque d’être perceptible lorsque le produit se contracte ou s’étend suite à un changement du milieu ambiant, tel que la température ou l’humidité. Ce phénomène est normal et ne constitue pas un défaut. Défauts de cellule L’écran à plasma utilise un panneau constitué de 2 360 000 (niveau HD) à 6 221 000 (niveau FHD) pixels dont la fabrication fait appel à une technologie avancée. Il se peut toutefois que des points clairs ou sombres apparaissent à l’écran. Ils n’ont aucune incidence sur la performance du produit. Evitez d’utiliser le téléviseur à plasma à des températures inférieures à 5°C (41°F). Une image figée affichée pendant une période prolongée peut endommager définitivement l’écran PDP.Visionner pendant longtemps le téléviseur à plasma en format 4/3 risque de laisser apparaître des traces de bordures sur la gauche, sur la droite et au centre de l’écran. Ces traces sont dues à la différence de luminosité sur l’écran. Lire un DVD ou un jeu vidéo sur console risque de provoquer un effet similaire sur l’écran. Les dommages provoqués par l’effet susmentionné ne sont pas couverts par la garantie.

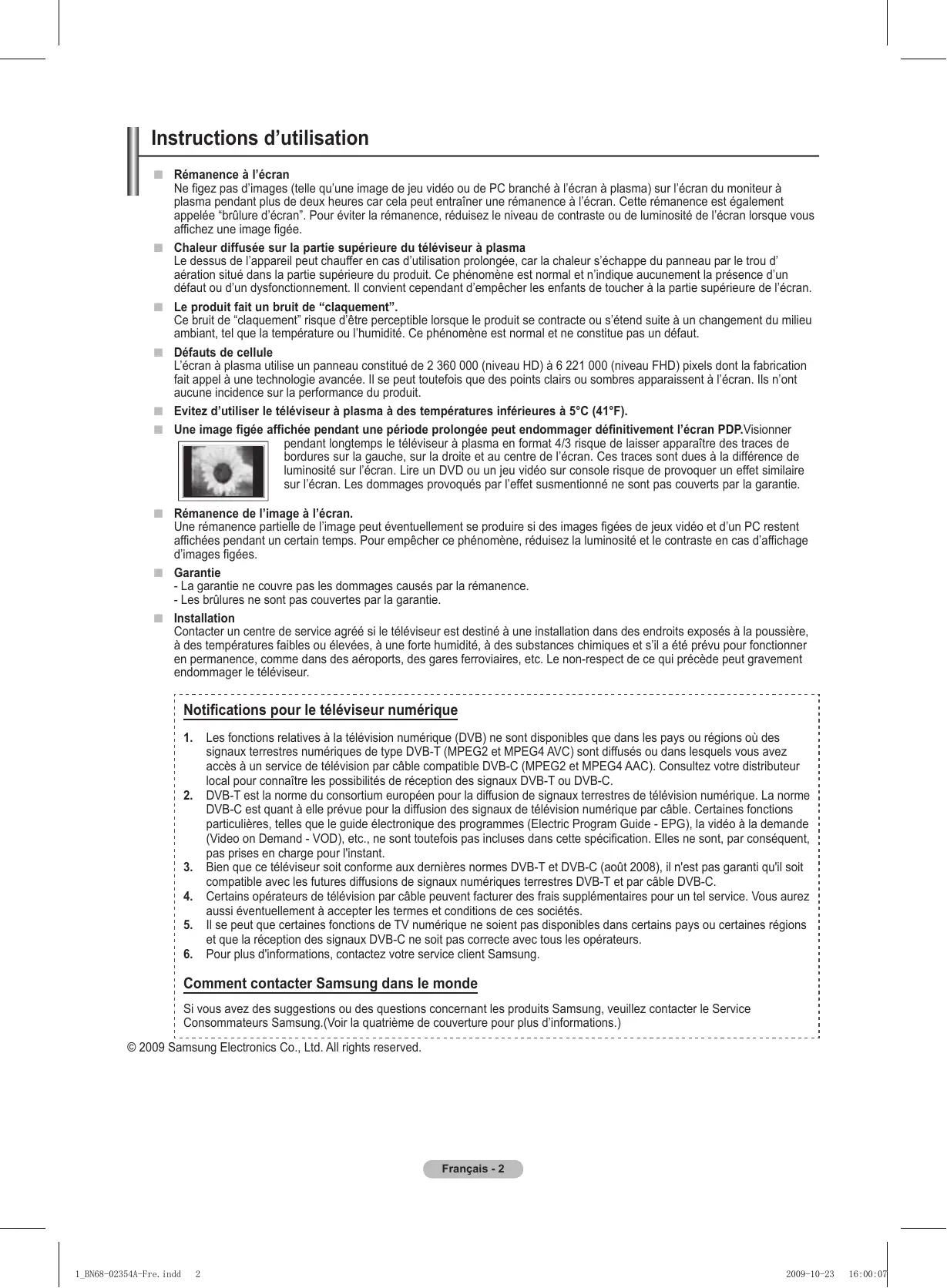

Garantie - La garantie ne couvre pas les dommages causés par la rémanence. - Les brûlures ne sont pas couvertes par la garantie. Installation Contacter un centre de service agréé si le téléviseur est destiné à une installation dans des endroits exposés à la poussière, à des températures faibles ou élevées, à une forte humidité, à des substances chimiques et s’il a été prévu pour fonctionner en permanence, comme dans des aéroports, des gares ferroviaires, etc. Le non-respect de ce qui précède peut gravement endommager le téléviseur.
DVB-T est la norme du consortium européen pour la diffusion de signaux terrestres de télévision numérique. La norme DVB-C est quant à elle prévue pour la diffusion des signaux de télévision numérique par câble. Certaines fonctions particulières, telles que le guide électronique des programmes (Electric Program Guide - EPG), la vidéo à la demande (Video on Demand - VOD), etc., ne sont toutefois pas incluses dans cette spécification. Elles ne sont, par conséquent, pas prises en charge pour l'instant. Bien que ce téléviseur soit conforme aux dernières normes DVB-T et DVB-C (août 2008), il n'est pas garanti qu'il soit compatible avec les futures diffusions de signaux numériques terrestres DVB-T et par câble DVB-C. Certains opérateurs de télévision par câble peuvent facturer des frais supplémentaires pour un tel service. Vous aurez aussi éventuellement à accepter les termes et conditions de ces sociétés. Il se peut que certaines fonctions de TV numérique ne soient pas disponibles dans certains pays ou certaines régions et que la réception des signaux DVB-C ne soit pas correcte avec tous les opérateurs. Pour plus d'informations, contactez votre service client Samsung.
© 2009 Samsung Electronics Co., Ltd. All rights reserved.
Utilisation de la base-support4 Assemblage de la base-support (en fonction du modèle)....4 Présentation du panneau de commande5 Présentation du panneau de branchement6 Télécommande 8 Insertion des piles dans la télécommande9 Mise en marche et arrêt9 Mise en mode veille de votre téléviseur9 Affichage des menus10 Utilisation du bouton TOOLS10 Visualisation de laffichage10 Fonction Plug & Play11
Utilisation de la fonction D20 Configuration du téléviseur avec le PC21 Ecran du PC22
■ Changement de la norme Son23 ■ Sélection du mode Son24
N L’écran à plasma doit être soulevé par plusieurs personnes. Ne posez jamais l’écran à plasma sur le sol, car cela pourrait l’endommager. Conservez toujours l’écran en position verticale. N Le PDP peut pivoter de 20 degrés vers la droite et la gauche.
Au moyen des 4 vis permettant de solidariser la base-support et le TV, fixez fermement le TV à la base-support. (L’aspect extérieur de votre téléviseur peut différer de celui présenté à l’ image.) Avertissement Fixez fermement le socle au téléviseur avant de déplacer ce dernier. Il pourrait tomber et provoquer de graves dommages.
Conservez toujours le téléviseur en position verticale.
2 MENU Permet d’afficher le menu des fonctions de votre téléviseur sur l’écran. – 3 + Appuyez pour augmenter ou réduire le volume. Dans le menu affiché à l’écran, utilisez les boutons + = – de la même façon que les boutons ◄ et ► de la télécommande. = Touchez les boutons pour les actionner.
Permet de changer de canal. Dans le menu affiché à l’écran, utilisez les boutons < CH > de la même façon que les boutons ▲ et ▼ de la télécommande. 5 TÉMOIN D’ALIMENTATION Clignote et s’éteint lorsqu’il est sous tension et s’allume en mode Veille. 6 P (POWER) Permet d’allumer et d’éteindre le téléviseur. 7 CAPTEUR DE LA TÉLÉCOMMANDE Dirigez la télécommande vers ce point du téléviseur.
1 SERVICE 1, 2 Prise pour tests. 2 ENTREE ALIMENTATION Permet de raccorder le cordon d’alimentation fourni. 3 COMPONENT IN Entrées audio (AUDIO G/D) et vidéo (Y/PB/PR) pour Composant. 4 PC IN (PC) / (AUDIO) Pour raccorder la prise de sortie vidéo et audio de votre PC. − High Definition Multimedia interface permet la transmission de données vidéo numériques haute définition et plusieurs canaux de son numérique. − Le terminal HDMI/DVI prend en charge la connexion DVI vers un périphérique raccordé avec le câble adéquat (non fourni). La différence entre HDMI et DVI est que le périphérique HDMI est plus petit, est équipé de la fonction de codage HDCP (High Bandwidth Digital Copy Protection), et gère le son numérique multicanal. DVI AUDIO IN Sorties audio DVI pour périphériques externes. 0 ANT IN Connecteur coaxial 75Ω pour réseau câblé/hertzien. Modes pris en charge pour HDMI/DVI et Component
8 AUDIO OUT(AUDIO R/L) Connectez les signales audio RCA de la TV à une source externe, telle qu’un équipement audio.
(reportez-vous à la page 26) − Si vous n’insérez pas la carte d’int erface commune dans certaines chaînes, Signal brouillé s’affiche sur l’ écran. − Les informations de pairage contenant un numéro de téléphone, l’ID de la carte d’interface commune, l’ID de l’hôte et d’autres informations s’afficheront dans les 2 ou 3 minutes. Si un message d’erreur s’affiche, contactez votre prestataire de service. − Lorsque la configuration des informations sur les canaux est terminée, le message Mise à jour terminée s’affiche, indiquant que la liste des canaux est dorénavant mise à jour. N Insérez la carte d’interface commune dans le sens indiqué sur celle-ci. N Il se peut que le module CAM ne soit pas pris en charge dans certains pays ou régions. Vérifiez auprès de votre revendeur agréé.
A connecter à la prise HDMI d’un périphérique équipé d’ une sortie HDMI. 3 AV IN (VIDEO, AUDIO L/R) (permet d'allumer et d'éteindre le téléviseur) 2 Permet de sélectionner directement le mode TV. 3 Pavé numérique pour l'accès direct aux chaînes 4 Affiche la liste des chaînes favorites. 5 Suppression temporaire du son 6 Augmentation du volume Réduction du volume 7 Sélection de la source disponible 8 Permet d'afficher les informations relatives au programme en cours 9 Permet de sélectionner rapidement les fonctions fréquemment utilisées. 0 Permet de commander le curseur dans le menu ! Permet d’afficher les listes de chaînes à l’écran. @ Utilisez ces boutons dans la Liste des chaînes, etc. $ Sélection du mode audio % Utilisez ces boutons dans la liste des chaînes, et Anynet+. ^ Chaîne précédente & Chaîne suivante # Affichage télétexte/informations relatives au télétexte et programme normal ^ Page secondaire télétexte & P N Retirez les piles et stockez-les dans un endroit frais et sec si vous n’utilisez pas la télécommande pendant longtemps.
1. Le téléviseur est-il sous tension? 2. Les bornes + et - des piles ne sont-elles pas inversées? 3. Les piles sont-elles déchargées ? 4. Le cordon d’alimentation est-il débranché ou y a-t-il une panne de courant? 5. Une lampe fluorescente ou néon est-elle allumée à proximité?
Le câble relié au secteur est fixé à l'arrière du téléviseur/moniteur. 1. 2.
N Vous pouvez également appuyer sur le bouton POWER P ou sur le bouton TV de votre télécommande pour allumer le téléviseur. Appuyez sur le bouton numérique (de 0 à 9) ou le bouton canal suivant/précédent (< / >) de la télécommande ou sur le bouton <CH> de votre téléviseur. N Lorsque vous allumez le téléviseur pour la première fois, vous devrez choisir la langue dans laquelle vous souhaitez que les menus s'affichent. Pour éteindre votre téléviseur, appuyez de nouveau sur le bouton POWER P.
Vous pouvez mettre votre téléviseur en mode Veille afin de réduire la consommation électrique. Le mode veille peut être utile si vous souhaitez éteindre votre téléviseur temporairement (pendant un repas par exemple). 1. 2.
N L'écran s'éteint et un voyant de veille rouge apparaît sur votre téléviseur. Pour rallumer le téléviseur, appuyez de nouveau sur le bouton POWER P, les boutons numériques (de 0 à 9), le bouton TV ou les boutons canal suivant/précédent (< / >). N Ne laissez pas le téléviseur en mode Veille pendant de longues périodes (lorsque vous êtes en vacances par exemple). Il est conseillé de débrancher le téléviseur du secteur et de l'antenne.
N Les menus disparaissent de l'écran après environ une minute.
• • • O Appuyez sur le bouton INFO pour afficher les informations.
• ▲, ▼: Vous pouvez afficher des informations relatives à une autre chaîne. Pour accéder à la chaîne actuellement sélectionnée, appuyez sur le bouton ENTERE. • ◄, ►: Vous pouvez afficher les informations relatives au programme souhaité de la chaîne actuelle. N Appuyez de nouveau sur le bouton INFO ou attendez environ 10 secondes pour que l'affichage disparaisse automatiquement.
DTV Air N L'écran de veille est activé si aucun signal de fonctionnement n'est reçu pendant plus de 15 minutes. 1. Appuyez sur le bouton POWER de la télécommande. You can set the menu Plug & Play language. s’affiche automatiquement. Sélectionnez la langue appropriée en You can set the menu language. Nederlands appuyant sur le bouton ▲ ou ▼. English Appuyez sur le bouton ENTERE pour confirmer votre choix. Menu Language N Enr. démo n’est prévu que pour un usage en magasin. N Si l’unité est accidentellement réglée sur le mode Enr. démo et que vous souhaitez revenir au mode Util. domicile (Standard): Appuyez sur le bouton Volume du téléviseur. Lorsque l’OSD du volume s’affiche, appuyez pendant 5 secondes sur le bouton MENU du téléviseur. 3. Appuyez sur le bouton ENTERE. Sélectionnez le pays approprié en appuyant sur le bouton ▲ ou ▼. Appuyez sur le bouton ENTERE pour confirmer votre choix. 4. Appuyez sur le bouton ▲ ou ▼ pour mémoriser les chaînes de la connexion sélectionnée, puis appuyez sur le bouton ENTERE. • Hertzien: signal d’antenne hertzien. • Câble: signal d’antenne câblé. 5. Appuyez sur le bouton ▲ ou ▼ pour sélectionner la source de chaîne à mémoriser. Appuyez sur le bouton ENTERE pour sélectionner Démarrer. • Numérique et Analogique: Chaînes numériques et analogiques. • Numérique: Chaînes numériques. • Analogique: Chaînes analogiques. ▲ N Appuyez sur le bouton ENTERE à tout moment pour interrompre la mémorisation. N Une fois que tous les canaux disponibles sont mémorisés, le message Définit le mode Horloge. s’affiche. Appuyez sur le bouton ENTERE. Appuyez sur le bouton ▲ ou ▼ pour sélectionner Auto., puis appuyez sur le bouton ENTERE. N Si vous sélectionnez Manuel, le message Définit la date et I'heure s’affiche. (reportez-vous à la page 27) N Si vous avez reçu un signal numérique, l’heure sera automatiquement réglée. Sinon, reportez-vous à la page 27 pour régler l’horloge. Une brève instruction concernant la manière d’Comment obtenir les meilleures performances de votre nouveau téléviseur HDTV s’affiche. Appuyez sur le bouton ENTERE. N Ce menu est disponible dans le menu Assistance du Guide de connexion HD. Le message Profitez de votre visionnage s’affiche. Lorsque vous avez terminé, appuyez sur le bouton ENTERE .
1. Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le bouton ▲ ou ▼ pour sélectionner Configuration, puis appuyez sur le bouton ENTERE. 2. Appuyez de nouveau sur le bouton ENTERE pour sélectionner Plug & Play. 3. Entrez votre code PIN à quatre chiffres. Le code PIN par défaut d’un nouveau téléviseur est “0-0-0-0”. N Si vous souhaitez changer ce code PIN, reportez-vous à la page 25. N La fonction Plug & Play est uniquement disponible en mode TV.
• Hertzien : signal d’antenne hertzien. • Câble : signal d’antenne câblé. N Lors de la sélection de l’option Câble, • Mode de rech : affiche le mode de recherche (Rapide) - Network ID : affiche le code d’identification du réseau. - Fréquence : affiche la fréquence correspondant au canal - Modulation : affiche les valeurs de modulation disponibles. - Symbol Rate : affiche les taux de symboles disponibles.
Vous pouvez mémoriser la source de chaîne • Numérique et Analogique: Chaînes numériques et analogiques. • Numérique: Chaînes numériques. • Analogique: Chaînes analogiques. N Si vous voulez arrêter la Mémorisation Auto, appuyez sur le bouton ENTERE . N Le message Arrêter le programme automatique ? s’affiche. N Sélectionnez Oui en appuyant sur le bouton ◄ ou ►, puis appuyez sur le bouton ENTERE . N Si une chaîne est verrouillée par la fonction Verrouillage Canal, la fenêtre de saisie du code PIN s’affiche.
• Bande passante: Sélectionnez la bande passante à l’aide des boutons ▲, ▼ ou des chiffres (0-9). N Au terme de la recherche, les chaînes de la liste sont mises à jour. Canal analogique
• Programme (numéro de programme à attribuer à une chaîne): Sélectionnez le numéro de chaîne à l’aide des boutons ▲, ▼ ou des chiffres (0-9). • Système de Couleur → Auto. / PAL / SECAM / NTSC4.43: Sélectionnez le système de couleurs à l’aide des boutons ▲ ou ▼. • Système Sonore → BG / L / I / DK: Sélectionnez le système audio à l’aide des boutons ▲ ou ▼. • Canal (si vous connaissez le numéro de la chaîne à mémoriser): Appuyez sur le bouton ▲ ou ▼ pour sélectionner C (canal hertzien) ou S (canal câblé). Appuyez sur le bouton ►, puis sur le bouton ▲ ou ▼ ou un chiffre (0-9) pour sélectionner le numéro de votre choix. N Vous pouvez également sélectionner le numéro de chaîne directement en appuyant sur le pavé numérique (0-9). N Si aucun son ne sort ou si celui-ci est anormal, sélectionnez à nouveau la norme son requise. • Recherche (lorsque vous ne connaissez pas les numéros de chaîne): Appuyez sur le bouton ▲ ou ▼ pour lancer la recherche. Le syntoniseur balaie la plage de fréquences jusqu’à ce que vous receviez la première chaîne ou la chaîne que vous avez sélectionnée à l’écran. • Mémoriser (Permet de mémoriser la chaîne et le numéro de programme correspondant): Sélectionnez OK en appuyant sur le bouton ENTERE . N Mode des chaînes - C (Mode chaîne hertzienne): dans ce mode, vous pouvez sélectionner un canal en saisissant le numéro attribué à chacune des stations de télédiffusion. - S (Mode chaîne câblée): dans ce mode, vous pouvez sélectionner une chaîne en saisissant le numéro attribué à chacune des chaînes câblées.
• Fréquence (Début ~ Fin): affiche la fréquence correspondant au canal. • Modulation: affiche les valeurs de modulation disponibles. • Symbol Rate: affiche les taux de symboles disponibles. N Définissez la Fréquence (Début ~ Fin) et le Taux de symbole à l'aide des boutons (0~9).
à nouveau sur le bouton ENTERE, puis sur ▲/▼/◄/► pour sélectionner Annuler progr., la programmation est annulée et l'icône de l'horloge disparaît. Pour plus d'informations sur la programmation des programmes, reportez-vous à la section. Basculer entre Prés./Suiv. et Guide Complet.
Pour obtenir plus de détails sur les procédures d’utilisation de la Liste des chaînes, reportez-vous aux descriptions des pages 15~16.
Lorsque vous appuyez sur le bouton P < / >, l'ordre des chaînes affichées change dans la liste de chaînes sélectionnée. N Les canaux réglés et mémorisés sont repérés par un astérisque * placé à droite de leur numéro dans la bannière des canaux. N Si vous n’enregistrez pas les chaînes à synchronisation fine dans la mémoire, les réglages ne seront pas enregistrés. N Pour réinitialiser le réglage, sélectionnez Réinit. à l’aide du bouton ▲ ou ▼, puis appuyez sur le bouton ENTERE .
- Jaune (Sélectionner): Sélectionne des listes de chaînes. - TTOOLS (Outils) : Affiche le menu Supprimer (ou Ajouter), Ajouter aux favoris (ou Supprimer des favoris), Rappel de programme, Edit Channel Name, Modif. numéro chaîne, Tri des canaux, Verrouil. (ou Déverr.), Sélectionner tout (ou Désélectionner tout) ou Mémorisation Auto. (Les menus Options peuvent varier en fonction de la situation.)
N Toutes les chaînes supprimées apparaîtront dans le menu Tous les canaux. N Une chaîne grisée est une chaîne qui a été supprimée. N Le menu Ajouter apparaît uniquement pour les chaînes supprimées. N De la même manière, vous pouvez également ajouter une chaîne au menu Canaux ajoutés ou Favoris. Ajouter aux favoris / Supprimer des favoris Vous pouvez définir comme favorites les chaînes que vous regardez souvent.
Ecoute programmée
N Seules les chaînes mémorisées peuvent être sélectionnées. N Vous pouvez régler directement la chaîne, le mois, le jour, l’heure et les minutes à l’aide du pavé numérique de la télécommande. N Toutes les chaînes supprimées apparaîtront dans le menu Programmé. N Guide des programmes numérique et affichage des réservations Lorsqu’une chaîne numérique est sélectionnée et que vous appuyez sur le bouton ►, le Guide des programmes de la chaîne apparaît. Vous pouvez réserver un programme en suivant les procédures décrites ci-dessus. Français - 15
Vous pouvez également modifier le numéro de chaîne à l’aide du pavé numérique de la télécommande. Tri des canaux (chaîne analogique uniquement)
Modifier PIN dans le menu. N Le symbole “\” s’affiche et la chaîne est verrouillée.
Déverrouiller à plusieurs chaînes à la fois. Sélectionnez les chaînes voulues et appuyez sur le bouton jaune pour traiter toutes les chaînes sélectionnées à la fois. N La marque c s’affiche à gauche des chaînes sélectionnées. N La fonction Désélectionner tout n’est disponible que si au moins une chaîne est sélectionnée. Mémorisation Auto N Pour plus d’informations concernant le réglage des options, reportez-vous à la 1 / 1 / 2009 page 12. N Si une chaîne est verrouillée par la fonction Verrouillage Canal, la fenêtre de 13:59 5 TV1 Quincy, M.E Infos modif. Annuler progr. saisie du code PIN s’affiche. • Infos modif.: Permet de modifier une réservation. • Annuler progr.: Permet d’annuler une réservation. • Information: Permet de visualiser une réservation (et d’en changer les données). • Sélectionner tout: Sélectionne tous les programmes réservés.
• Cinéma: Sélectionne un affichage adapté aux environnements sombres. T Appuyez sur le bouton TOOLS pour afficher le menu Outils. Vous pouvez également définir le mode d’image en sélectionnant Outils → Mode Image.
• Luminosité: Règle le niveau de luminosité. • Netteté: Règle la définition. • Couleur: Règle la saturation des couleurs via la barre à l'écran. • Teinte (V/R): Plus on s'approche de Rouge 100, plus la couleur rouge est saturée. N Sélectionnez un mode d’image à ajuster. Les valeurs ajustées sont enregistrées pour tous les modes d’image. N Lorsque vous modifiez les paramètres Lum. Cellules, Contraste, Luminosité, Netteté, Couleur ou Teinte (V/R), l’écran se modifie en conséquence. N En mode Analog TV, Ext., AV, S-Video du système PAL, vous ne pouvez pas utiliser la fonction Teinte. N En mode PC, vous ne pouvez modifier que les options Lum. Cellules, Contraste et Luminosité. N Vous pouvez effectuer des réglages pour chaque appareil externe connecté à une entrée du téléviseur et les enregistrer. N L’énergie consommée pendant le fonctionnement peut être sensiblement réduite en baissant le niveau de luminosité de l’ image. Cela réduira le coût de fonctionnement général.
Nuance de noir → Arrêt / Sombre / Plus sombre / Le plus sombre Vous pouvez choisir le niveau de noir sur l’écran pour régler la profondeur de l’ écran.
• Natif: définit une gamme de couleurs plus large en fonction de la source vidéo d’entrée. Balance blancs Vous pouvez régler la température des couleurs pour que celles-ci soient plus naturelles. • Aj. Rouge / Aj. Vert / Aj. Bleu / Regl. Rouge / Regl. vert / Regl. bleu: La modification des valeurs de réglage permet d’ actualiser l’écran que vous venez de retoucher. • Réinit. : rétablit les valeurs par défaut de l’espace de couleur. Carnation Vous pouvez accentuer le ton chair de l’image. N La modification des valeurs de réglage permet d’actualiser l’écran que vous venez de retoucher. Netteté des contours → Arrêt / Marche Vous pouvez faire ressortir la bordure des objets sur l’image. Suite… Français - 17
N Chaude1 ou Chaude2 ne sont activées que lorsque le mode d’image est Cinéma.
Les options de taille de l'image peuvent varier en fonction de la source d'entrée N Les éléments disponibles peuvent varier en fonction du mode sélectionné. N En mode PC, seuls les modes 16:9 et 4:3 peuvent être sélectionnés. N Vous pouvez effectuer des réglages pour chaque appareil externe connecté à une entrée du téléviseur et les enregistrer. N Une rémanence temporaire peut se produire lorsque vous affichez une image statique pendant une ou deux heures sur l’écran du téléviseur. N Zoom large: Appuyez sur le bouton ► pour sélectionner Position, puis appuyez sur le bouton ENTERE . Utilisez le bouton ▲ ou ▼ pour déplacer l’écran vers le haut ou le bas. Appuyez ensuite sur le bouton ENTERE . N Zoom: Appuyez sur le bouton ► pour sélectionner Position, puis appuyez sur le bouton ENTERE . Appuyez le bouton ▲ ou ▼ pour déplacer l’image vers le haut et vers le bas. Appuyez ensuite sur le bouton ENTERE . Appuyez sur le bouton ► pour sélectionner Taille, puis appuyez sur le bouton ENTERE . Appuyez sur le bouton ▲ ou ▼ pour agrandir ou réduire la hauteur de l’image. Appuyez ensuite sur le bouton ENTERE . N Après avoir sélectionné l’option Adapter à l'écran en mode HDMI (1080i/1080p) ou Component (1080i/1080p): Sélectionnez Position à l’aide du bouton ◄ ou ►. Utilisez le bouton ▲, ▼, ◄ ou ► pour déplacer l’image. N Réinit.: Appuyez sur le bouton ◄ ou ► pour sélectionner Réinit., puis appuyez sur le bouton ENTERE . Vous pouvez initialiser le réglage. N Si vous utilisez la fonction Adapter à l'écran avec l’entrée HDMI 720p, une ligne sera coupée en haut, en bas, à gauche et à droite, comme avec la fonction overscan. O Vous pouvez sélectionner ces options en appuyant sur le bouton P.SIZE de la télécommande.
Cette fonction permet de régler le mouvement de l'image de bas en haut (verticale) et de gauche à droite (horizontal). Le réglage de l'horloge permet de programmer en quelques minutes la durée séparant les mouvements de l'image.
Sélectionnez l'option souhaitée en appuyant sur le bouton ▲ or ▼, puis sur ENTERE. Options disponibles: Nbre horizont., Nbre vertic.,Horloge. Conditions optimales pour la modification des pixels Option
à plasma, selon un motif prédéfini. Utilisez cette fonction lorsque des images résiduelles ou des symboles apparaissent à l'écran, en particulier lorsque vous affichez une image fixe à l'écran pendant une longue période. • Gris de bord: si vous regardez la télévision dans un rapport d'écran 4:3, l'écran est protégé contre tout dommage grâce à l'ajustement de la balance des blancs sur les côtés gauche et droit. - Sombre: si le rapport d'écran est défini sur 4:3, les bords gauche et droit sont assombris. - Clair: si le rapport d'écran est défini sur 4:3, les bords gauche et droit sont éclaircis.
Pour plus d'informations sur les lunettes 3D (y compris l'émetteur), reportez-vous au manuel utilisateur de vos lunettes 3D. Réglez la résolution du PC: - PS42B450/PS42B451 : 1024 x 768@60Hz
La résolution PC optimale pour le PS50B450/PS50B451 est de 1360 x 768. Lorsqu’un signal 1024 x 768 est connecté en mode 3D, l’ image s’affiche en format 4:3 et des barres latérales apparaissent à gauche et à droite. L'émetteur 3D IR communique avec les lunettes 3D. Par conséquent, l'émetteur 3D IR doit se trouver à proximité des lunettes 3D. Il est activé lorsque le signal d'entrée HDMI ou DVI est sur RGB et que le son DVI est pris en charge. Une fois l'appareil mis hors ou sous tension, le mode est réglé par défaut (Arrêt) et le Format est enregistré. Pour utiliser la fonction Effet 3D, une carte graphique avec prise en charge 3D ou un logiciel 3D sont nécessaires. L'émetteur et les lunettes 3D doivent provenir de la même société. Si vous jouez ou regarder la télévision en portant les lunettes 3D pendant de longues périodes, vous risquez de souffrir de fatigue visuelle ou de maux de tête. Des lunettes 3D (y compris l'émetteur) d'un fabricant autre que Samsung ne sont pas prises en charge. Si vous trouvez que l’écran n’est pas net lors de l’utilisation de la fonction 3D, baissez l’éclairage ambiant ou coupez la lampe fluorescente pour regarder l’écran dans des conditions optimales.
• Horizontal : Si le format de sortie de votre carte graphique ou logiciel 3D est Horizontal entrelacé, sélectionnez ce format d'entrée. • Vertical : Si le format de sortie de votre carte graphique ou logiciel 3D est Vertical entrelacé, sélectionnez ce format d'entrée.
Rétablit toutes les valeurs par défaut de l’image. N Sélectionnez un mode d’image à rétablir. La fonction de réinitialisation est exécutée pour chaque mode d’image.
Image Vous pouvez également définir le réglage automatique en sélectionnant Outils → Réglage Automatique.
Vous pouvez rétablir les valeurs par défaut de tous les réglages d’image. Français - 21 Cliquez sur ‘Panneau de configuration” dans le menu Démarrer de Windows. Lorsque vous êtes sur l’écran du panneau de configuration, cliquez sur “Apparence et thèmes” et une boîte de dialogue apparaît. Cliquez sur “Affichage”. Une boîte de dialogue vous propose des options d’affichage. Sélectionnez l’onglet ‘Paramètres’ dans la boîte de dialogue Propriétés de l’Affichage. Réglage correct de la taille (résolution) Optimal - PS42B450/PS42B451 : 1024x768 pixels - PS50B450/PS50B451 : 1360x768 pixels S’il existe une option de fréquence verticale sur votre boîte de dialogue des paramètres d’affichage, la valeur correcte est “60” ou “60Hz”. Sinon, cliquez simplement sur “OK” pour quitter la boîte de dialogue. Entrée D-Sub et HDMI/DVI
❑ Mode → Standard / Musique / Cinéma / Voix claire / Personnel align
T Appuyez sur le bouton TOOLS pour afficher le menu Outils. Vous pouvez également définir le mode audio en sélectionnant Outils → Mode Son.
• 100Hz / 300Hz / 1KHz / 3KHz / 10KHz (Réglage de la bande passante): Permet de régler le niveau de fréquences de la bande passante. • Réinit.: rétablit les valeurs par défaut de l’égaliseur.
SRS TruSurround HD permet de bénéficier du son Surround 5.1 virtuel au niveau des deux haut-parleurs du téléviseur. Cette fonction offre des basses riches et améliore la résolution des hautes fréquences. Cette fonction offre non seulement des basses profondes et riches avec un son grave mais améliore également la résolution avec les sons aigus. N Si le son est anormal lors de l’écoute de musique sur le téléviseur, réglez l’égaliseur et la fonction SRS TruSurround HD (Arrêt/Marche). TruSurround HD, SRS et le symbole sont des marques de SRS Labs, Inc. La technologie TruSurround HD est protégée par la licence de SRS Labs, Inc. O Vous pouvez sélectionner ces options en appuyant sur le bouton SRS de la
Fabriqué sous licence de Dolby Laboratories. Dolby et le symbole du double D sont des marques déposées des laboratoires Dolby.
Cette fonction traite le flux audio relatif à la Description audio (AD) lorsqu’il est envoyé avec le son principal par le radiodiffuseur. Les utilisateurs peuvent activer ou désactiver la description audio et régler le volume. O Vous pouvez sélectionner ces options en appuyant sur le bouton AD de la télécommande. Description audio → Arrêt / Marche
Haut-parleurs internes du téléviseur
O VVous pouvez sélectionner ces options en appuyant sur le bouton DUAL de la télécommande.
• Langue des sous-titres: Configure la langue des sous-titres. N Si le programme visionné n’offre pas de fonction “Malentendants”, le mode Normal est automatiquement activé même si le mode Malentendants est sélectionné. N L’anglais est la langue par défaut si la langue sélectionnée n’est pas disponible. O Vous pouvez sélectionner ces options en appuyant sur le bouton SUBT. de la télécommande.
N L’anglais est la langue par défaut si la langue sélectionnée n’est pas disponible.
1. Achetez le module CI CAM en vous rendant chez le revendeur le plus proche ou par téléphone. 2. Insérez la CI CARD dans la CAM dans la direction indiquée par la flèche jusqu'à ce qu'elle soit emboîtée. 3. érez la CAM avec la CI CARD installée dans la fente de l'interface commune. N Insérez la CAM dans la direction indiquée par la flèche, juste au-dessus de l'extrémité, pour qu'elle soit parallèle à la fente. 4. Vérifiez si une image est visible sur un canal à signal brouillé • CI Menu Cela aide l’utilisateur à sélectionner un élément du menu pris en charge par CAM. Sélectionnez le menu CI dans le menu PC Card. • Infos sur l’application Contient des informations relatives à la CAM insérée dans la fente CI et les affiche. Les Application Info concernent la CI CARD. Vous pouvez installer la CAM que le téléviseur soit allumé ou éteint. N Il se peut que le module CAM ne soit pas pris en charge dans certains pays ou régions. Vérifiez auprès de votre revendeur agréé. Français - 25
N Vous pouvez verrouiller certaines chaînes dans la liste des chaînes. (reportez-vous à la page 15) N Verrouillage Canal est uniquement disponible en mode TV.
N Autor.tout: est uniquement disponible en mode TV. Bloq. tout: n’est pas disponible lorsque le mode PIP est activé.
N Avant que l’écran de configuration s’affiche, l’écran de saisie du code PIN apparaît. Entrez votre code PIN à quatre chiffres. N Le code PIN par défaut d’un nouveau téléviseur est '0-0-0-0'. N Si vous avez oublié le code, appuyez sur les boutons de la télécommande dans l’ordre suivant, ce qui remet le code à '0-0-0-0': POWER (Arrêt), M MUTE, 8, 2, 4, POWER (Marche).
Mode Jeu → Arrêt / Marche - Le mode Image est automatiquement défini sur Standard et ne peut pas être changé. - Le mode son est automatiquement défini sur Personnel et ne peut pas être changé. Réglez le son à l’aide de l’égaliseur. - La fonction Réinit. du menu Son est activée. Elle rétablit les valeurs par défaut de l’égaliseur. N Le mode jeu n’est pas disponible en mode TV classique ou lorsqu’il est défini sur Arrêt. N Si l’image est de mauvaise qualité alors qu’un périphérique externe est connecté au téléviseur, vérifiez l’état du mode jeu. N Si vous affichez le menu TV en mode jeu, l’écran tremble légèrement. N La marque ( ) s’affiche à l’écran. Elle signifie que le mode jeu est défini sur Marche avec la source sélectionnée. N Cette fonction ne prend en charge que la fonction Jeu. N Le mode jeu n’est pas disponible en mode PC.
T Appuyez sur le bouton TOOLS pour afficher le menu Outils. Vous pouvez également définir l’option d’économie d’énergie en sélectionnant Outils → Mode éco.
(Volume) a été enfoncé. - Lorsque le téléviseur est éteint par la fonction Veille.
N Si vous débranchez le cordon d’alimentation, vous devrez régler à nouveau l’horloge. Mode Horloge Vous pouvez définir l’heure actuelle manuellement ou automatiquement. • Auto.: Règle automatiquement l’heure en fonction de signaux diffusés. • Manuel: Permet de régler l’heure manuellement. N Vous pouvez régler directement Le mois, Le jour, Les heures et Les minutes en appuyant sur les boutons numériques de la télécommande.
ENTERE sur le jour de votre choix. Le symbole c apparaît alors. N Vous devez préalablement régler l’horloge. N Vous pouvez régler les heures, les minutes et les chaînes directement à l’aide du pavé numérique de la télécommande. N Mise hors tension automatique Lorsque vous définissez la minuterie sur On, le téléviseur s’éteint si aucune commande n’est activée dans les 3 heures qui suivent la mise sous tension. Cette fonction est disponible uniquement lorsque la minuterie est définie sur On ; elle permet d’éviter toute surchauffe occasionnée par une utilisation prolongée du téléviseur.
N Utilisation des boutons de couleur de la télécommande dans la liste des sources - Rouge (Refresh): Actualise la liste des unités externes se connectant. - TTOOLS (Outils): Affiche les menus Modif. Nom et Information. O Appuyez sur le bouton SOURCE de la télécommande pour afficher une source de signal externe. Le Mode TV peut être sélectionné en appuyant sur le bouton TV, les boutons numériques (0-9) et le bouton P < / > de la télécommande.
Modif. Nom N Si les haut-parleurs du téléviseur restent muets, avant d’effectuer le test du son, vérifiez que l’option Sélection du hautparleur est réglée sur Haut-parleur TV dans le menu Son. N La mélodie est diffusée pendant le test, même si l’option Sélection du haut-parleur est réglée sur Haut-parleur externe ou si le son a été désactivé en appuyant sur le bouton M MUTE. N Si l’indicateur d’intensité du signal indique que celui-ci est faible, réglez physiquement votre antenne afin d’en augmenter l’ intensité. Continuez à régler l’antenne jusqu’à trouver la position offrant le signal le plus puissant.
Panneau latéral du Veillez à ne pas couper l’alimentation ni retirer le lecteur USB pendant l’application des mises à niveau. Une fois la mise à niveau du micrologiciel terminée, le téléviseur se met automatiquement hors puis sous tension. Vérifiez la version du micrologiciel une fois les mises à niveau terminées. Lorsque le logiciel est mis à niveau, les paramètres vidéo et audio définis reprennent leur valeur par défaut (d’usine). Canal Met à niveau le logiciel à l’aide du signal diffusé. Mise à niveau en mode veille Lecteur USB Pour poursuivre la mise à jour du logiciel en gardant le téléviseur sous tension, sélectionnez Marche en appuyant sur le bouton ▲ ou ▼. Une mise à jour manuelle a lieu automatiquement 45 minutes après l’entrée en mode veille. Etant donné que le courant est activé de façon interne, l’écran peut s’allumer brièvement pour le produit. Le phénomène peut se poursuivre durant une heure jusqu’à ce que la mise à jour logicielle soit terminée. Autre logiciel Remplace le logiciel actuel.
Appareil Anynet+ 1 Vous entendrez du son uniquement au niveau des haut-parleurs gauche et droit avants de votre système home cinéma et du caisson de basses. Pour écouter des chaînes audio 5.1, branchez la prise DIGITAL AUDIO OUT (OPTICAL) (SORTIE AUDIO NUMÉRIQUE (OPTIQUE)) du lecteur DVD ou du décodeur câble/récepteur satellite (c.-à-d. appareil Anynet 1 ou 2) directement sur l’amplificateur ou sur un système home cinéma, et non sur le téléviseur. Connexion uniquement à un seul système home cinéma. Vous pouvez connecter un appareil Anynet+ à l’aide du câble HDMI 1.3. Certains câbles HDMI peuvent ne pas prendre en charge les fonctions Anynet+. Anynet+ fonctionne si l’appareil AV compatible est en mode Veille (Standby) ou en marche (On). Anynet+ prend en charge jusqu’à 12 appareils AV. Vous pouvez connecter jusqu’à 3 appareils du même type. Français - 29
Récepteur Marche appareils. Configuration N Le menu Liste d’appareils n’apparaît que si Anynet+ (HDMI-CEC) est Le temps nécessaire pour rechercher les appareils dépend du nombre d’appareils connectés. Au terme de la recherche d’appareils, le nombre d’appareils trouvés n’est pas indiqué. Bien que le téléviseur examine automatiquement la liste des périphériques lorsque le téléviseur est mis sous tension avec le bouton marche/arrêt, les périphériques connectés au téléviseur alors que celui-ci est déjà allumé ou dans certaines autres conditions ne sont pas automatiquement affichés dans la liste. Appuyez sur le bouton rouge pour rechercher le périphérique connecté. Si vous avez choisi un mode d’entrée externe en appuyant sur le bouton SOURCE, il est impossible d’utiliser la fonction Anynet+. Veillez à basculer vers un appareil Anynet+ à l’aide de la Liste d’appareils.
Affiche le menu de lecture de l’appareil connecté. Par exemple, si un enregistreur de DVD est connecté, son menu de lecture s’affiche. Lance immédiatement l’enregistrement avec l’enregistreur. (Cette fonction n’est disponible que pour les périphériques prenant en charge la fonction d’enregistrement.) Permet de réserver un enregistrement pour l’enregistreur. (Cette fonction n’est disponible que pour les périphériques prenant en charge la fonction de réservation.) Arrête l’enregistrement. Le son est émis par l’intermédiaire du récepteur.
N Il se peut que la télécommande du téléviseur ne fonctionne pas dans certaines situations. Dans ce cas, sélectionnez de nouveau l’appareil Anynet+. N Les fonctions d’Anynet+ ne fonctionnent pas sur les produits d’autres fabricants. N Les opérations , peuvent varier en fonction de l’appareil.
Vous pouvez enregistrer un programme télévisé à l’aide d’un enregistreur Samsung. 1. Sélectionnez Liste d’appareils et appuyez sur le bouton rouge pour chercher des appareils. N Vous pouvez effectuer un enregistrement en sélectionnant Enregistrer: (nom_appareil). N Vous enregistrez alors ce que vous regardez. Si vous regardez une vidéo provenant d’un autre appareil, cette vidéo est enregistrée. N Avant d’enregistrer, vérifiez la connexion de la prise d’antenne au périphérique d’enregistrement. Afin de connecter correctement une antenne à un périphérique d’enregistrement, reportez-vous à la documentation de ce dernier.
N Si une coupure de courant se produit alors que l’option Récepteur est définie sur Marche (câble d’alimentation débranché ou panne de courant), il se peut que l’option Sélection Haut-parleur soit définie sur Haut-parleur externe lorsque vous rallumez le téléviseur. (Voir page 24)
Symptôme Anynet+ ne fonctionne pas. • Vérifiez la connexion des câbles vidéo/audio/HDMI 1.3 de l’appareil Anynet+. • Vérifiez qu’Anynet+ (HDMI-CEC) est défini sur Marche dans le menu de configuration Anynet+. • Vérifiez si la télécommande du téléviseur est en mode TV. • Vérifiez qu’il s’agit d’une télécommande exclusive Anynet+. • Anynet+ ne fonctionne pas dans toutes les conditions. (Recherche de chaînes, fonctionnement de WISELINK pro, Plug & Play, etc.) • Lorsque vous branchez ou retirez le câble HDMI 1.3, veillez à relancer une recherche de périphérique ou à éteindre et rallumer votre téléviseur. • Vérifiez que la fonction Anynet+ du périphérique Anynet+ est activée.
• Appuyez sur le bouton TV de la télécommande pour allumer le téléviseur. Appuyez ensuite sur le bouton TOOLS pour afficher le menu Anynet+ et sélectionnez le menu désiré. Je veux quitter Anynet+. • Choisissez View TV dans le menu Anynet+. • Appuyez sur le bouton SOURCE de la télécommande et choisissez un appareil non compatible Anynet+. • (Remarque : le bouton de canal ne fonctionne que si aucun appareil Anynet+ à tuner incorporé n’est connecté.) Le message Connexion • Il est impossible d’employer la télécommande quand vous configurez Anynet+ ou quand vous passez à un mode de visualisation. à Anynet+... apparaît à • La télécommande n’est utilisable qu’au terme de la configuration d’Anynet+ ou du passage au l’écran. mode de visualisation. La lecture ne démarre pas sur l’appareil Anynet+. L’appareil connecté n’est pas affiché.
Le son du téléviseur ne sort pas par le récepteur.
Vérifiez si l’appareil est ou non compatible avec les fonctions d’Anynet+. Vérifiez si le câble HDMI 1.3 est bien connecté. Vérifiez si Anynet+ (HDMI-CEC) est défini sur Marche dans le menu de configuration Anynet+. Lancez une nouvelle recherche d’appareils Anynet+. Vous pouvez connecter un appareil Anynet+ à l’aide du câble HDMI 1.3 uniquement. Certains câbles HDMI peuvent ne pas prendre en charge les fonctions Anynet+. • En cas d’arrêt anormal, tel que la déconnexion du câble HDMI ou du câble d’alimentation, ou encore une panne de courant, effectuez une nouvelle recherche d’appareils. • Vérifiez que la prise d’antenne du périphérique d’enregistrement est correctement branchée. • • • Si la société émettrice utilise le système FASTEXT, les différents sujets traités dans la page télétexte disposent d’un code couleur et peuvent être sélectionnés à l’aide des touches de couleur de la télécommande. Appuyez sur la touche correspondant à la fonctionnalité requise. La page s’affiche, ainsi que d’autres informations en couleur pouvant être sélectionnées de la même manière. Pour afficher la page précédente ou la page suivante, appuyez sur la touche de couleur correspondante. N Vous pouvez changer de page de télétexte en appuyant sur les boutons numériques de la télécommande. Français - 33
Date et heure Texte Informations sur l’état
- entrant le numéro de page ; - sélectionnant un titre dans une liste ; - sélectionnant un en-tête de couleur (système FASTEXT).
Installez votre fixation murale sur un mur solide perpendiculaire au sol. Si vous souhaitez la fixer sur d’autres matériaux de construction, veuillez prendre contact avec votre revendeur le plus proche. Si vous l’installez au plafond ou sur un mur non droit, elle peut tomber et provoquer des blessures corporelles graves. Famille de produit
Pour les fixations murales non conformes aux caractéristiques des vis VESA standard, la longueur des vis peut varier, selon leurs caractéristiques. N’utilisez pas de vis non conformes aux caractéristiques des vis VESA standard. Ne serrez pas trop les vis : cela pourrait endommager le produit ou provoquer sa chute, entraînant des blessures corporelles. Samsung ne peut être tenue responsable de ce type d’accident. Samsung ne peut être tenue responsable de tout dommage au produit ou toute blessure corporelle dans le cas de l’utilisation d’une fixation murale non-VESA ou non spécifié, ni si l’utilisateur ne suit pas les instructions d’installation du produit. Nos modèles 57” et 63” ne sont pas conformes aux caractéristiques VESA. Vous devez par conséquent utiliser notre kit de fixation mural approprié pour ce modèle. Lors du montage, l’inclinaison du téléviseur ne doit pas dépasser 15 degrés. N’installez pas votre kit de montage mural lorsque votre téléviseur est en fonctionnement. Une blessure par choc électrique pourrait en résulter.
Retirez les vis situées sur la partie centrale arrière du téléviseur, placez les vis dans les bagues, puis fixez-les à nouveau sur le téléviseur. N Il se peut que les vis ne soient pas fournies avec le produit. Reliez les bagues fixées au téléviseur et celles fixées sur le mur à l’aide de chaînettes, puis attachez-les fermement. N Installez le téléviseur à proximité du mur afin qu’il ne bascule pas vers l’arrière. N Il est préférable de relier la chaînette afin que les bagues fixées au mur soient placées à même hauteur ou plus bas que celles fixées au téléviseur. N Détachez la chaînette avant de déplacer le téléviseur. Vérifiez que toutes les connexions sont fixées correctement. Vérifiez régulièrement que les connexions ne présentent aucun signe d’usure. Si vous avez un doute quand à la sécurité de vos connexions, contactez un installateur professionnel.
- L’emploi de pièces d’un autre fabricant risque d’entraîner des problèmes avec le produit ou d’occasionner des blessures dues à la chute du produit. - L’emploi de pièces d’un autre fabricant risque d’entraîner un problème avec le produit ou de provoquer un incendie en raison de l’augmentation de la température interne du produit due à une ventilation insuffisante. N L’aspect peut varier en fonction du produit. Installation du produit sur un support 10 cm
Si l'image de test s'affiche correctement, sa qualité médiocre peut être due à la source ou au signal.
à niveau. Utilisez les câbles HDMI ou Composant pour fournir une qualité d'image HD. • Abonné câble/satellite : essayez les chaînes HD (High Definition) à partir de l'alignement des canaux. • Connexion de l'antenne : essayez les chaînes HD après avoir exécuté une mémorisation automatique. N De nombreuses chaînes HD sont mises à niveau par rapport à du contenu SD (Standard Definition). • Réglez la résolution de sortie vidéo du décodeur câble/boîtier décodeur sur 1080i ou 720p.
Image → Réinitialisation de l'image).
• Changez la résolution du décodeur câble/boîtier décodeur.
(rebranchez le cordon d'alimentation secteur et patientez jusqu'au démarrage du décodeur câble. Cette opération peut durer jusqu'à 20 minutes). • Réglez la résolution de sortie du décodeur câble sur 1080i ou 720p.
Exécutez tout d'abord le Test du son pour vérifier que le système audio de votre téléviseur fonctionne correctement. * Accédez à MENU → Assistance → Diagnostic automatique → Test du son Si le système audio est OK, le problème lié au son peut provenir de la source ou du signal. Aucun son ou son trop faible lorsque le niveau du volume est au maximum.
Puis, réglez le volume du téléviseur en conséquence.
• Vérifiez que les câbles audio d'un périphérique externe sont raccordés aux prises d'entrée audio appropriées du téléviseur. • Vérifiez l'option de sortie audio du périphérique connecté. Exemple : il se peut que vous deviez remplacer l'option audio de votre décodeur câble par HDMI si vous utilisez la connexion HDMI. • Si vous utilisez un câble DVI-HDMI, un câble audio distinct est requis. • Désactivez la fonction SRS si le réglage du volume est supérieur à 30. • Retirez la fiche de la prise pour casque (si disponible sur votre téléviseur).
• Pour la connexion de l'antenne/du câble, vérifiez l'intensité du signal. Un niveau de •signal faible peut provoquer une distorsion sonore.
Français - 37 • Vérifiez que la prise murale est opérationnelle. • Essayez d'appuyer sur le bouton d'alimentation du téléviseur pour vérifier que la télécommande fonctionne correctement. Si le téléviseur s'allume, la télécommande peut être à l'origine de cette mise sous tension. Pour résoudre le problème lié à la télécommande, reportez-vous au problème "La télécommande ne fonctionne pas" ci-après.
• Si vous connectez le téléviseur à votre PC, vérifiez les paramètres d'alimentation de votre PC. • Vérifiez que le cordon d'alimentation secteur est branché correctement dans la prise murale et sur le téléviseur. • En l'absence de signal pendant environ 10 à 15 minutes avec la connexion Antenne/ câble, le téléviseur s'éteint.
• Réglez la sortie vidéo de votre périphérique externe (décodeur câble/boîtier décodeur, DVD, Blu-ray, etc.) pour faire correspondre les connexions à l'entrée du téléviseur. Par exemple, sortie du périphérique externe : HDMI, entrée du téléviseur : HDMI. • Vérifiez que votre périphérique connecté est sous tension. • Veillez à sélectionner la source appropriée du téléviseur en appuyant sur le bouton SOURCE de la télécommande. • Redémarrez le périphérique connecté en reconnectant le câble d'alimentation du périphérique.
Impossible de recevoir toutes les chaînes.
• La compression de contenus vidéo peut engendrer une déformation de l'image, en particulier pour les mouvements rapides comme le sport et les films d'action. • Un niveau de signal faible peut déformer l'image. Il ne s'agit pas d'un problème lié au téléviseur.
L'image ne s'affiche pas en plein écran.
• Des barres noires s'affichent en haut et en bas des films dont le format est différent de celui de votre téléviseur. • Réglez l'option de la taille de l'image sur votre périphérique externe ou le téléviseur en plein écran. • Replacez les piles de la télécommande en respectant la polarité (+ -). • Nettoyez la lentille de la télécommande située en haut de la télécommande. • Essayez de diriger directement la télécommande vers le téléviseur dans un rayon de 1,5 à 1,8 m.
Français - 38 • Si le bourdonnement est fort, il se peut que la luminosité que vous avez réglée soit trop élevée. Essayez de réduire la luminosité. • Le bourdonnement peut également être provoqué par une trop grande proximité entre un mur ou une autre surface dure et l'arrière de votre téléviseur à écran plasma. Vous pouvez également essayer de réacheminer vos câbles de connexion. • Une installation incorrecte du support mural peut créer un bruit excessif.
Consultez le manuel de l'utilisateur relatif au câble/satellite pour obtenir le code du téléviseur SAMSUNG.
Si vous ne parvenez pas à retirer les vis du téléviseur, utilisez un tournevis aimanté.
30 minutes ou à chaque mise hors tension du téléviseur.
Remplacez le mode Enr. démo par le mode Util. domicile dans la procédure Plug & Play. Appuyez sur le bouton SOURCE pour sélectionner le mode TV, accédez à MENU →
• Cette perte peut être provoquée par l'utilisation de câbles trop rigides ou épais. Veillez à ce que les câbles soient suffisamment souples pour une utilisation à long terme. En cas d'installation murale, nous vous recommandons d'utiliser des câbles avec des connecteurs de 90 degrés.
N Duw de CAM in de richting van de pijl volledig in de sleuf. 4. Controleer of u een beeld op een kanaal met een gecodeerd signaal kunt bekijken. • CI-menu Hiermee kunt u het CAM-menu selecteren. O Druk de toets SOURCE op de afstandsbediening in om een externe signaalbron weer te geven. De tv-modus kan worden geselecteerd door op de toets TV te drukken, op de cijfertoetsen (0-9) te drukken en door op de toets P < / > op de afstandsbediening te drukken.
Wireless USB dongle is vereist voor het gebruik van een draadloos netwerk. of Type netwerk is ingesteld opopDraadloos. • Controleer de instelling voor audio-uitvoer uw pc. • De televisie moet worden aangesloten op een IP sharer (router). • De Samsung Wireless USB dongle is vereist voor het gebruik van een draadloos Il televisore si spegne automaticamente.
• Se il televisore è collegato al PC, verificare le impostazioni di alimentazione del PC. • Verificare che la spina del cavo di alimentazione CA sia correttamente collegata a una presa a muro e il televisore sia acceso. Control de la imagen ■ ■ ■ ■ ■ Función de teletexto 33 ■ Ajuste de montaje mural automático (se vende por separado) 34 ■ Preparación para instalar el montaje mural 35 - En 2 o 3 minutos aparecerá en la pantalla la información del enlace que contiene un número telefónico, un identificador de TARJETA CI, un identificador del sistema y demás información. Si aparece un mensaje de error, póngase en contacto con su proveedor de servicios. - Una vez completada la configuración de la información del canal, aparecerá el mensaje Actualiz. completa, indicando que la lista de canales ya se ha actualizado. N Inserte la tarjeta CI en la dirección marcada sobre ella. N El módulo CAM no se admite en algunos países o zonas; consulte a su distribuidor local.
Conexión HDMI de un dispositivo que tenga salida 3. Cierre la cubierta. N Si no va a utilizar el mando a distancia durante mucho tiempo, quite las pilas y guárdelas en un lugar fresco y seco. N Si el mando a distancia no funciona. Efectúe estas comprobaciones. 1. ¿Está encendido el televisor? 2. ¿Están intercambiados los polos positivos y negativos de las pilas? Añadir a Favoritos (o Borrar de Favoritos), Consulte la página 15 Ajuste automático, Consulte la página 21
- Velocidad de símbolo: Muestra las velocidades de símbolo disponibles. Puede guardar la fuente del canal • Digital y Analógico: Canales digitales y analógicos. Canales favoritos: Los canales se cambian en la lista de canales favoritos.
Si la recepción es clara, no tiene que realizar la sintonización precisa del canal, ya que esta operación se hace de forma automática durante la búsqueda y la memorización. Si la señal es débil o está distorsionada, puede que deba realizar la sintonización precisa del canal de forma manual. N Los canales que se han ajustado con sintonización fina se marcan con un asterisco “*” a la derecha del número de canal en la banda del canal. N Si no almacena en la memoria el canal que ha ajustado con la sintonización fina, los ajustes no se guardan. N Para reiniciar la sintonía fina, seleccione Restablecer pulsando los botones ▲ o ▼ y pulse el botón ENTERE .
N También puede borrar un canal en los menús Canales añadidos o Favoritos de la misma manera.
N Guía de programas digitales y reserva de visualización Si se ha seleccionado un canal digital y se pulsa el botón ► aparece la guía de programas del canal. Se puede reservar un programa mediante el procedimiento descrito anteriormente. Español - 15
• Color: Ajusta la saturación del color de la imagen mediante la barra de la pantalla. • Matiz (V/R): Cuanto más cerca de Rojo 100, más saturado está el color rojo. N Seleccione el modo de imagen que desee ajustar en primer lugar. Los valores ajustados se guardan para cada modo de imagen. N Cuando se cambian llmin.celda, Contraste, Brillo, Nitidez, Color o Matiz (V/R), la presentación en pantalla OSD se ajusta consecuentemente. N En los modos TV, Ext., AV, S-Video del sistema PAL, no se puede usar la función Matiz. N En el modo PC, sólo se pueden realizar cambios en las opciones llmin.celda, Contraste y Brillo. N La configuración de cada dispositivo externo conectado a una entrada del televisor se puede ajustar y guardar. N La energía consumida durante el uso se puede reducir significativamente si se disminuye el nivel del brillo de la imagen, ya que así se reduce el costo total de funcionamiento.
• Original: Configura la gama de color más amplia que la de la fuente del vídeo de entrada.
• Rojo - / Verde - / Azul - / Rojo + / Verde + / Azul +: Al cambiar el valor de ajuste se actualizará la pantalla ajustada. • Restablecer: Restablece el balance de blancos predeterminado.. • Zoom: Alarga verticalmente la relación de aspecto 16:9. • 4:3: Configura la imagen en una relación de aspecto 4:3. • Ajuste en pantalla: Muestra la señal HD nativa completa que no se puede ver en un televisor normal. Las opciones de tamaño de la imagen pueden variar según la fuente de entrada. N Las opciones disponibles pueden diferir, según el modelo seleccionado. N En el modo PC, sólo se pueden ajustar los modos 16:9 y 4:3. N La configuración de cada dispositivo externo conectado a una entrada del televisor se puede ajustar y guardar. N Puede producirse una retención temporal de imagen cuando se ve una imagen estática durante más de dos horas. • 4:3: Selecciona el modo de pantalla como 4:3. N Esta función está disponible en el modo Ancho automático. N Esta función no está disponible en los modos PC, Componente o HDMI.
- Claro: Cuando se establece una relación de pantalla de 4:3, con esta opción se aclaran ambos extremos, el izquierdo y el derecho.
Reinicio de la imagen
Seleccione la ficha ‘Configuración’ en el cuadro de diálogo. Configuración correcta del tamaño (resolución) Óptimo:
Dolby y el símbolo de la doble D son marcas comerciales de Dolby Laboratories.
Es una función auxiliar de audio que proporciona una pista de audio adicional para personas con problemas de vista. Esta función maneja el flujo de audio de AD (Descripción de audio) cuando se envía desde el emisor con el audio principal. Los usuarios pueden activar o desactivar la descripción de audio y controlar el volumen. O Puede seleccionar estas opciones pulsando el botón AD del mando a distancia. Descripción de audio → Desactivado / Activado
N Inserte el CAM, siguiendo la dirección de la flecha, hasta el fondo, de modo que quede paralelo a la ranura. 4. Compruebe si se ven imágenes en un canal de señal codificada. • Menú CI Permite al usuario realizar selecciones en el menú CAM proporcionado. Seleccione el menú CI según el menú de la tarjeta PC. • Info. sobre la aplicación La interfaz común contiene y muestra información acerca del CAM insertado en la ranura CI. La información de la aplicación insertada se refiere a la tarjeta CI. La instalación del CAM puede efectuarse con el televisor encendido o apagado. N El módulo CAM no se admite en algunos países o zonas; consulte a su distribuidor local.
) que aparece en la pantalla indica que la opción Modo Juego está activa con la fuente seleccionada. N Esta función sólo admite la función de juegos. N Modo Juego no está disponible en el modo PC.
Lista de dispositivos Configuración
Aunque el televisor busca automáticamente la lista de dispositivos cuando se enciende con el botón de alimentación, los dispositivos que se conectan cuando el televisor está encendido o en algunas circunstancias determinadas no aparecen automáticamente en la lista. Pulse el botón rojo para buscar el dispositivo conectado. Si ha seleccionado el modo de entrada externa pulsando el botón SOURCE, no podrá usar la función Anynet+. Asegúrese de cambiar al dispositivo Anynet+ mediante la Lista de dispositivos.
(nombre_dispositivo) INFO Por ejemplo, si se ha conectado un grabador de DVD, se muestra el menú del disco del grabador de DVD. Grabar: (*grabador) Inicia inmediatamente la grabación en el grabador. (Sólo está disponible en los dispositivos que admiten la función de grabación.) Reservar grabación (*grabador) Permite reservar una grabación en el grabador. (Sólo está disponible en los dispositivos que admiten la función de reserva de la grabación.) Detener la grabación: (*grabador) Detiene la grabación. Receptor La reproducción del sonido se efectúa a través del receptor. N Cuando hay conectados varios dispositivos de grabación, éstos se muestran como (*grabador), pero si sólo hay conectado un dispositivo, éste se muestra como (*nombre_dispositivo).
Seleccione Lista de dispositivos y pulse el botón rojo para buscar los dispositivos.
(HDMI-CEC). Grabar Sale de la visualización de teletexto. 2 6 (índice) Se utiliza para mostrar la página de índice (contenido) en cualquier momento durante la visualización de teletexto.
- Seleccionando un encabezado de color (sistema FASTEXT).
Instale el producto a la distancia requerida como se muestra en la ilustración. N Cuando utilice un soporte o un montaje mural, use sólo las piezas proporcionadas por Samsung Electronics. - Si utiliza piezas proporcionadas por otros fabricantes, podría tener problemas con el producto o éste se podría caer con el riesgo de cuasar lesiones personales. - Si utiliza piezas proporcionadas por otros fabricantes, podría tener problemas con el producto o éste se podría incendiar por el incremento de la temperatura interior debido a una mala ventilación. N El aspecto puede variar según el producto. Instalación del producto sobre un soporte Si la imagen de la prueba se muestra correctamente, la imagen deficiente puede provenir de la fuente o la señal. • Si tiene un receptor de cable/decodificador analógico, cambie a un decodificador. Utilice cables HDMI o de componentes para conseguir la mejor calidad de imagen de alta definición. • Suscriptor de cable/satélite: Pruebe con emisoras de alta definición (HD) de la oferta de canales. La imagen del televisor no se ve tan • Conexión antena: Pruebe con emisoras de alta definición (HD) después de bien como en la tienda. ejecutar la programación automática. N Muchos canales de alta definición (HD) mejoran los contenidos SD (definición Nestándar). • Ajuste la resolución de la salida de vídeo del receptor de cable/decodificador en 1080i o 720p. • La compresión de los contenidos de vídeo puede causar imágenes distorsionadas especialmente en las escenas de movimiento rápido, como en La imagen aparece distorsionada: los deportes y las películas de acción. macrobloques, microbloques, puntos, • Un nivel de señal débil o de mala calidad puede causar imágenes pixelización.g distorsionadas. No es un problema del televisor. • Compruebe que los cables de los componentes estén conectados en los terminales correctos. Color de mala calidad o no hay color en Las conexiones incorrectas o sueltas pueden originar problemas en el color o la conexión de componentes. que la pantalla se quede en blanco. • Ajuste las opciones de la imagen en el menú del televisor (Modo imagen, Colour, Brillo, Nitidez). • Ajuste la opción Ahorro energía en el menú Configuración. Color deficiente o brillo. • Intente reiniciar la imagen para ver los ajustes predeterminados. (Vaya a MENU → Imagen → Reinicio de la imagen) Línea de puntos en el borde de la pantalla.
• Cambie la resolución del receptor de cable/decodificador.
Imágenes congeladas o distorsionadas al cambiar de canal o retraso en la aparición de la imagen.
• Si está conectado al receptor de cable, reinicie éste (vuelva a conectar el cable CA y espere a que el receptor de cable se reinicie. Puede tardar unos 20 minutos.) • Configure la resolución de salida del receptor de cable en 1080i o 720p.
Ejemplo: quizás deba cambiar la opción de audio del receptor de cable a HDMI sonido. sitiene conectado HDMI al televisor. • Si se utiliza un cable DVI a HDMI, se necesita un cable de audio independiente. • Desactive la función SRS si va a ajustar el volumen a un valor superior a 30. • Retire el enchufe de la toma de auriculares (si está disponible en el televisor). • Compruebe las conexiones del cable. Compruebe que no haya un cable de vídeo conectado a una entrada de audio. Se oye ruido en el altavoz. • Para la conexión antena/cable, compruebe la potencia de señal. Un nivel de señal débil puede causar distorsiones en el sonido.
Español - 37 • Pulse el botón de encendido del televisor para asegurarse de que el mando a distancia funciona adecuadamente. Si el televisor se enciende, puede ser debido al mando a distancia. Para solucionar el problema del mando a distancia, consulte "El mando a distancia no funciona" a continuación.
• Si no hay señal durante unos de 10~15 minutos en la conexión de antena/cable, el televisor se apagará.
• Apunte con el mando a distancia directamente al televisor desde una distancia de 1,5 -2 metros.
On N Samo če nastavite Anynet+ (HDMI-CEC) na On v meniju Setup, se prikaže Setup meni Device List. U Move L Adjust Ses
Hiç ses yok veya maksimum ses seviyesinde ses çok düşük.
Blu-ray vb.). Ardından, TV ses seviyesini uygun şekilde ayarlayın. à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et professionnels sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux. GER Korrekte Entsorgung von Altgeräten (Elektroschrott) (In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem) Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l’ environnement. Afin de protéger les ressources naturelles et d’encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.
