MODE D'EMPLOI LN22B360C5D SAMSUNG

Brightness : 45 Sharpness : 50 Color : 50 Tint (G/R) : G50/R50

Contrast : 95 Brightness : 45 Sharpness : 50 Color : 50 Tint (G/R) : G50/R50

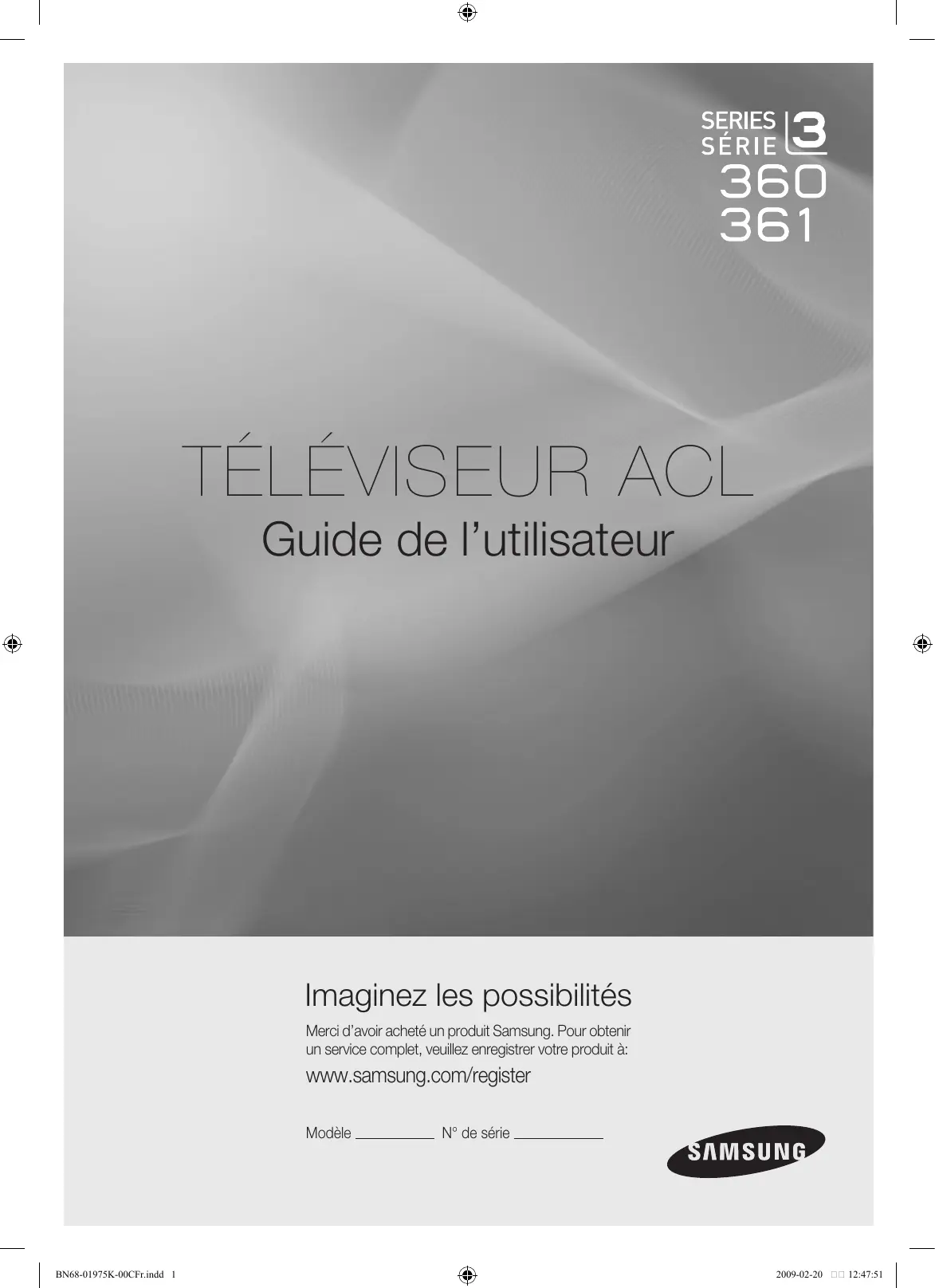

• Guide de l’utilisateur Imaginez les possibilités Merci d’avoir acheté un produit Samsung. Pour obtenir un service complet, veuillez enregistrer votre produit à: www.samsung.com/register Modèle BN68-01975K-00CFr.indd 1 N° de série 2009-02-20 12:47:51 ❑ Remarques importantes sur la garantie relative au format de l'image du téléviseur N Voir le bon de garantie pour avoir plus d'information sur les conditions de garantie. Le format écran large des écrans ACL (16:9, soit le rapport hauteur/largeur de l'image) est conçu principalement pour les vidéos plein écran à écran large. Les images affichées devraient être en format écran large 16:9 ou agrandi afin de remplir l'écran si votre modèle offre cette caractéristique et que les images sont constamment en mouvement. L’affichage de graphiques et d’images fixes, comme les barres noires des vidéos et des programmes de télévision en format standard non agrandi doit être limité au maximum à 5 % du temps d’écoute hebdomadaire. De plus, il faut limiter l'affichage d'images et de textes fixes, comme les rapports boursiers, les affichages de jeux vidéo, les logos des stations, les sites Web ou les images graphiques et les schémas des ordinateurs, tel qu'indiqué ci-dessus, et ce pour tous les téléviseurs. L'affichage d'images fixes qui ne respecte pas les directives ci-dessus peut causer un vieillissement inégal des écrans ACL en y créant des images fantômes subtiles mais permanentes. Pour éviter ce problème, faites varier les émissions et les images et regardez principalement des images plein écran en mouvement et non pas des images ou des barres foncées fixes. Dans les modèles d'écran à plasma qui offrent des caractéristiques de format d'image, utiliser ces commandes pour obtenir différents formats en plein écran. Prendre garde au choix des formats et à leur durée d'utilisation. Le vieillissement inégal de l’affichage ACL résultant du choix et de l’utilisation d’un format n’est pas couvert par la garantie limitée de Samsung; les images rémanentes en sont également exclues. ● États-Unis seulement L'appareil qui accompagne ce guide de l'utilisateur est fabriqué sous licence en vertu de droits de propriété intellectuelle de certaines tierces parties. Ce produit est protégé en vertu des brevets américains suivants : 5 991 715, 5 740 317, 4 972 484, 5 214 678, 5 323 396, 5 539 829, 5 606 618, 5 530 655, 5 777 992, 6 289 308, 5 610 985, 5 481 643, 5 544 247, 5 960 037, 6 023 490, 5 878 080, et en vertu de la demande de brevet nº 2001-44713-A1 publiée aux États-Unis. Cette licence permet aux consommateurs d'utiliser le contenu sous licence à des fins non commerciales. Aucun droit n'est accordé à l'égard d'une utilisation commerciale. Cette licence ne couvre aucun autre appareil que celui-ci et ne s'applique pas aux produits non pourvus d'une licence ni à tout processus conforme à la norme ISO/IEC 11172-3 ou ISO/IEC 13818-3 utilisé ou vendu de pair avec ce produit. La licence ne couvre que l'utilisation de cet appareil à des fins d'encodage et/ou de décodage de fichiers audio conformément à la norme ISO/IEC 11172-3 ou ISO/IEC 13818-3. Aucun droit n'est accordé en vertu de cette licence en ce qui a trait aux caractéristiques ou fonctions du produit qui ne sont pas conformes à la norme ISO/IEC 11172-3 ou ISO/IEC 13818-3. ● Autres pays L'appareil qui accompagne ce guide de l'utilisateur est fabriqué sous licence en vertu de droits de propriété intellectuelle de certaines tierces parties. Cette licence permet aux consommateurs d'utiliser le contenu sous licence à des fins non commerciales. Aucun droit n'est accordé à l'égard d'une utilisation commerciale. Cette licence ne couvre aucun autre appareil que celui-ci et ne s'applique pas aux produits non pourvus d'une licence ni à tout processus conforme à la norme ISO/IEC 11172-3 ou ISO/IEC 13818-3 utilisé ou vendu de pair avec ce produit. La licence ne couvre que l'utilisation de cet appareil à des fins d'encodage et/ou de décodage de fichiers audio conformément à la norme ISO/IEC 11172-3 ou ISO/IEC 13818-3. Aucun droit n'est accordé en vertu de cette licence en ce qui a trait aux caractéristiques ou fonctions du produit qui ne sont pas conformes à la norme ISO/IEC 11172-3 ou ISO/IEC 138183. ● ÉNONCÉ DE GARANTIE LIMITÉE DE SAMSUNG ELECTRONICS POUR L'AMÉRIQUE DU NORD Assujettie aux exigences, conditions, exclusions et limitations de la garantie limitée originale fournie avec les produits de Samsung Electronics (SAMSUNG) et les exigences, conditions, exclusions et limitations de la présente garantie, SAMSUNG offrira en plus un service de réparation sous garantie aux États-Unis pour les produits achetés au Canada et un service de réparation sous garantie au Canada pour les produits achetés aux États-Unis pendant la période de garantie précisée à l'origine et pour l'acheteur initial seulement. Les réparations sous garantie décrites ci-dessus doivent être effectuées dans un centre de réparation agréé SAMSUNG. En plus de la présente garantie, la garantie limitée originale et une facture datée en tant que preuve d'achat doivent être présentées au centre de réparation. Le transport de l'appareil au et à partir du centre de réparation demeure la responsabilité de l'acheteur. Les conditions couvertes ne sont limitées qu'aux vices de matériaux et de fabrication dans des conditions d'utilisation normale. Sont exclues notamment les dispositions précisées à l’origine pour le service à domicile ou sur place, les durées de réparation minimale et maximale, les échanges ou remplacements, les accessoires, les options, les extensions ou les produits remplacés périodiquement. Pour obtenir le nom d'un centre de réparation agréé Samsung, composez sans frais : N Aux États-Unis : 1-800-SAMSUNG (1-800-726-7864) N Au Canada : 1-800-SAMSUNG ❑ Précautions à prendre durant l'affichage d'une image fixe Une image fixe peut causer des dommages irrémédiables à l'écran du téléviseur. ● N’affichez pas d’image fixe sur l’écran ACL pendant plus de deux heures : cela pourrait causer une image rémanente. Cela pourrait provoquer une rémanence de l’image à l’écran. Cette rémanence de l'image est également appelée “brûlure de l'écran”. Pour éviter une telle rémanence de l'image à l'écran, réduisez la luminosité et le contraste de ce dernier lorsque vous laissez une image fixe affichée. Afficher l'écran ACL du téléviseur en format 4:3 pendant une longue période peut laisser des traces de bordures à gauche, à droite et au centre de l'écran, à cause de la différence d'émission de lumière sur l'écran. La lecture d'un DVD ou l'utilisation d'une console de jeu peut avoir un effet similaire sur l'écran. ● Les dommages provoqués par les effets qui précèdent ne sont pas couverts par la garantie.L’affichage d’images fixes de jeux vidéo et d’ordinateurs pendant plus longtemps qu’une période spécifique peut provoquer des rémanences. Pour éviter cela, réduisez la ‘luminosité’ et le ‘contraste’ durant l'affichage d'images fixes. © 2009 Samsung Electronics Co., Ltd. Tous droits réservés. BN68-01975K-00CFr.indd 2 2009-02-20 12:47:51 Contents Fonctionnement Informations générales ■ Liste des caractéristiques p. 2
• ■ Accessoires p. 2
• ■ Affichage du panneau de configuration p. 3
• ■ Affichage du panneau de branchement p. 4
• ■ Télécommande p. 6
• ■ Insertion des piles dans la télécommande p. 6
• Connexions (LN26B360, LN32B360) ■ Connexion d'antennes VHF et UHF p. 14
• ■ Connexion pour la câblodiffusion p. 14
• ■ Branchement d’un lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boîtier décodeur) via HDMI p. 15
• ■ Branchement d’un lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boîtier décodeur) via DVI p. 16
• ■ Branchement d’un lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boîtier décodeur) via les câbles de composantes p. 16
• ■ Connexion d'un magnétoscope p. 17
• ■ Connexion d'une chaîne audio numérique p. 17
• ■ Connexion d'un amplificateur / lecteur DVD de cinéma maison p. 18
• ■ Connexion d'un caméscope p. 19
• ■ Connexion d'un PC p. 20
• Commande des canaux ■ Configuration du menu des canaux p. 23
• ■ Gestion des canaux p. 23
• Commande de l'image ■ Configuration du menu Picture p. 25
• ■ Utilisation du téléviseur comme écran PC p. 27
• ■ Configuration du téléviseur avec un PC p. 28
• Français Connexions (LN19B360, LN19B361, LN22B360) ■ Connexion d'antennes VHF et UHF p. 7
• ■ Connexion pour la câblodiffusion p. 7
• ■ Branchement d’un lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boîtier décodeur) via HDMI p. 8
• ■ Branchement d’un lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boîtier décodeur) via DVI p. 9
• ■ Branchement d’un lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boîtier décodeur) via les câbles de composantes p. 9
• ■ Connexion d'un magnétoscope p. 10
• ■ Connexion d'une chaîne audio numérique p. 10
• ■ Connexion d'un amplificateur / lecteur DVD de cinéma maison p. 11
• ■ Connexion d'un caméscope p. 12
• ■ Connexion d'un PC p. 13
• ■ Présentation des menus p. 21
• ■ Fonction Prêt à l’emploi p. 22
• Commande du son ■ Configuration du menu Sound p. 29
• Configuration ■ Configuration du menu de configuration p. 30
• Entrée et soutien ■ Configuration du menu d'entrée p. 34
• ■ Configuration du menu de soutien p. 34
• Annexe ■ Dépannage p. 36
• ■ Installation du support p. 37
• ■ Retrait du support p. 37
• ■ Réglage du support (LN19B360, LN19B361) p. 38
• ■ Réglage de l'angle du téléviseur (LN19B360, LN19B361) p. 38
• ■ Installation de dispositifs de fixation compatibles VESA (LN19B360, LN19B361) p. 39
• ■ Utilisation des couvercles décoratifs (LN19B360, LN19B361) p. 39
• ■ Spécifications de l'ensemble d’installation murale (VESA) 40 ■ Utilisation du verrou antivol Kensington p. 40
• ■ Fixation du téléviseur au mur p. 41
• ■ Spécifications p. 42
• ■ Dimensions ❑ Licence TruSurround HD, SRS et le symbole sont des marques commerciales de SRS Labs, Inc. La technologieTruSurround HD est intégrée sous licence de SRS Labs, Inc. Fabriqué sous licence par Dolby Laboratories. Dolby et le symbole en forme de double D sont des marques déposées de Dolby Laboratories. ❑ Symboles p. 43

Remarque Touche à effleurement Touche TOOLS Français - BN68-01975K-00CFr.indd 1 2009-02-20 12:47:51 Informations générales N Les figures et illustrations de ce guide de l'utilisateur ne sont fournies qu’à titre de référence. Elles peuvent différer du produit réel. La conception et les caractéristiques techniques du produit peuvent être modifiées sans préavis afin d’en améliorer la performance. ¦ Liste des caractéristiques

Paramètres d'image modifiables pouvant être stockés dans la mémoire du téléviseur. Minuterie automatique pour allumer ou éteindre le téléviseur. Minuterie de mise en veille spéciale. Interface numérique et de réseau exceptionnelle. Grâce au syntoniseur numérique HD intégré, l'écoute d'émissions HD sans abonnement ne nécessite pas de câblosélecteur ni de récepteur satellite. ● Connexion HDMI/DVI entre votre PC et ce téléviseur. ● Excellente qualité d’image. ● La technologie SRS TruSurround HD offre un son ambiophonique. ¦ Accessoires Télécommande (BN59-00857A) (LN19B361 : BN59-00885A) & et piles (AAA x 2) Cordon d’alimentation (3903-000144) Support pour téléviseur et vis (M4xL16) (BN96-10788A) (Selon le modèle) Chiffon de nettoyage (BN63-01798B) Panneau arrière (LN22B360 : BN63-04269A) (LN26B360 : BN63-04269A) (LN32B360 : BN63-05326A) Vis (M4 X L16) (LN22B360 : 6002-001294) (LN26B360 : 6002-001294) (LN32B360 : 6002-001294) Vis (M4 X L14) (LN32B360 : 6003-001334) Wall Mount kit (LN19B360 : BN96-04960A) (LN19B361 : BN96-04960A) Panneau décoratif (LN19B360 : Droite- BN63-04242A Gauche- BN63-04254A) (LN19B361 : Droite- BN63-04242B Gauche- BN63-04254B) Instructions D’utilisation Carte de garantie / Cartes d’enregistrement N Assurez-vous que votre téléviseur ACL comprend les éléments suivants. S'il en manque, communiquez avec votre détaillant. N La forme et la couleur des accessoires peuvent varier selon le modèle. Français - BN68-01975K-00CFr.indd 2 2009-02-20 12:47:52 ¦ Affichage du panneau de configuration N La couleur et la forme du produit peuvent varier en fonction du modèle. N Vous pouvez appuyer sur les touches du panneau latéral. 1 SOURCEE : Appuyez sur cette touche pour passer d’une source d’entrée à une autre. Dans le menu à l’écran, cette touche a la même fonction que la touche ENTERE de la télécommande. 2 MENU : Appuyez sur cette touche pour afficher à l’écran le menu des fonctions du téléviseur. 3 y : Appuyez sur cette touche pour augmenter ou réduire le volume. Dans le menu à l'écran, utilliser les touches y de la même manière que les touches ◄ et ► de la télécommande. 4 Z : Appuyez sur cette touche pour changer de canal. Dans le menu à l'écran, utilliser les touches Z de la même manière que les touches ▼ et ▲ de la télécommande. 5 P (ALIMENTATION) : Appuyez sur cette touche pour mettre le téléviseur sous tension et hors tension. 6 HAUT-PARLEURS 7 CAPTEUR DE LA TÉLÉCOMMANDE : Dirigez la télécommande vers cet endroit du téléviseur. 8 VOYANT D’ALIMENTATION : Clignote puis s'arrête lorsque le téléviseur est allumé. S'allume en mode de veille. Français - BN68-01975K-00CFr.indd 3 2009-02-20 12:47:53 ¦ Affichage du panneau de branchement LN19B360, LN19B361, LN22B360 [Panneau arrière du téléviseur]

[Panneau arrière 3 du téléviseur] #

N La couleur et la forme du produit peuvent varier en fonction du modèle. Français - BN68-01975K-00CFr.indd 4 2009-02-20 12:47:53 1 Lien externe EX-LINK – Connecteur utilisé à des fins de réparation seulement. 2 DIGITAL AUDIO OUT (OPTICAL) – À connecter à un appareil audionumérique tel que le récepteur de la chaîne de cinéma maison.

3 PC IN [PC] / [AUDIO]

– À connecter aux prises de sortie audio et vidéo de votre PC. 4 H (ÉCOUTEURS) – A connecter à des écouteurs externes pour une écoute privée. 5 HDMI (DVI) IN / DVI AUDIO IN [R-AUDIO-L] (LN19B360, LN19B361, LN22B360) – À brancher à la prise HDMI d’un appareil doté d’une sortie HDMI. N Aucune connexion audio n'est nécessaire entre deux appareils HDMI. N Utilisez la prise d’entrée HDMI (DVI) IN pour faire une connexion DVI vers un appareil externe. Utilisez un câble DVI vers HDMI ou un adaptateur DVI-HDMI (DVI vers HDMI) pour la connexion vidéo et les prises DVI AUDIO IN [R-AUDIO-L] pour la sortie audio. N Il faut utiliser la prise d’entrée HDMI (DVI) IN dans le cas d’un branchement au câble HDMI/DVI. N Vous pouvez également brancher votre PC à un de ces ports. 6 HDMI IN 1, 2 / DVI IN(HDMI1)[R-AUDIO-L] (LN26B360, LN32B360) – À brancher à la prise HDMI d’un appareil doté d’une sortie HDMI. N Aucune connexion audio n'est nécessaire entre deux appareils HDMI. N Utilisez la prise d’entrée HDMI IN 1 pour faire une connexion DVI vers un appareil externe. Utilisez un câble DVI vers HDMI ou un adaptateur DVI-HDMI (DVI vers HDMI) pour le branchement vidéo et les prises DVI IN (HDMI1) [R-AUDIO-L] pour la sortie audio. N Il faut utiliser la prise d'entrée HDMI IN 1 dans le cas d'une connexion HDMI/DVI. N Vous pouvez également brancher votre PC à un de ces ports. 7 SERVICE – Connecteur pour les mises à niveau de logiciels. 8 ANT IN – Sert à brancher à une antenne ou au service de câblodiffusion. 9 POWER INPUT – Sert à connecter le câble d'alimentation fourni. 0 KENSINGTON LOCK – Le verrou Kensington (en option) est un dispositif servant à immobiliser un appareil dans un endroit public. Si vous souhaitez utiliser un dispositif de verrouillage, communiquez avec le magasin où vous avez acheté le téléviseur. N L'emplacement du verrou Kensington peut varier en fonction du modèle. ! AV IN – Entrées audio et vidéo pour appareils externes, comme un caméscope ou un magnétoscope. @ COMPONENT IN – À connecter à la composante vidéo/audio. # AUDIO OUT – À brancher aux prises d’entrée audio de votre amplificateur/chaîne de cinéma maison. Français - BN68-01975K-00CFr.indd 5 2009-02-20 12:47:53 ¦ Télécommande N Vous pouvez utiliser la télécommande à une distance maximale du téléviseur d’environ 7 m. N Une lumière intense peut affecter le bon fonctionnement de la télécommande. N La couleur et la forme du produit peuvent varier en fonction du modèle. 1 POWER : Permet de mettre le téléviseur sous tension et hors tension. 2 TOUCHES NUMÉRIQUES : Ces touches servent à changer de canal. 3 _ : Appuyer sur cette touche pour sélectionner des canaux supplémentaires (numériques) diffusées par la même station. Par exemple, pour sélectionner le canal ‘54-3’, appuyez sur ‘54’, puis sur _ et ‘3’. 4 MUTE M : Appuyez sur cette touche pour couper le son temporairement. 5 y : Appuyez sur cette touche pour augmenter ou réduire le volume. 6 CH LIST : Sert à afficher la liste des canaux à l'écran. 7 TOOLS : Sert à sélectionner rapidement les fonctions fréquemment utilisées. 8 INFO : Appuyer sur cette touche pour afficher de l'information à l'écran. 9 TOUCHES DE COULEUR : Utiliser ces touches dans les menus de liste de canaux, etc. 0 P.SIZE : Permet de choisir le format de l'image. ! TV : Permet de sélectionner directement le mode TV. @ PRE-CH : Permet de revenir au canal écouté précédemment. # z : Appuyez sur cette touche pour changer de canal. $ SOURCE : Appuyez sur cette touche pour afficher et choisir les sources vidéo disponibles. % FAV.CH : Appuyez sur cette touche pour naviguer entre les canaux favoris. ^ MENU : Affiche le menu à l’écran principal. & RETURN : Permet de retourner au menu précédent.

• HAUT▲/BAS▼/GAUCHE◄/ DROIT►/ ENTERE : Sert à sélectionner des articles de menus affichés et à modifier les valeurs des menus. ( EXIT : Appuyez sur cette touche pour quitter un menu. ) CC : Appuyez sur cette touche pour régler la fonction de soustitrage. a MTS : Appuyez sur cette touche pour choisir entre les modes stéréo, mono ou diffusion SAP (seconde piste audio).

¦ Insertion des piles dans la télécommande

1. Soulevez le couvercle à l'arrière de la télécommande, tel qu'illustré.

2. Insérez deux piles AAA dans la télécommande.

N Assurez-vous de faire correspondre les pôles ‘+’ et ‘–’ des piles avec le schéma situé dans le compartiment.

3. Replacez le couvercle.

N Retirez les piles et rangez-les dans un endroit frais et sec si vous n’utilisez pas la télécommande pendant une longue période. (Si le téléviseur est utilisé de façon normale, les piles ont une durée de vie d'environ un an.) N Si la télécommande ne fonctionne pas, vérifiez ce qui suit : ● Le téléviseur est-il sous tension? ● Les pôles + et - des piles sont-ils inversés? ● Les piles sont-elles à plat? ● Y a-t-il une panne de courant? Le cordon d’alimentation est-il débranché? ● Y a-t-il une lampe fluorescente ou un néon à proximité? Français - BN68-01975K-00CFr.indd 6 2009-02-20 12:47:53 Connexions (LN19B360, LN19B361, LN22B360) ¦ Connexion d'antennes VHF et UHF Si votre antenne comporte un câble semblable à celui de l'illustration de droite, reportez-vous à ‘Antennes avec câble bipolaire plat de 300 Ω’, ci-dessous. Si votre antenne est dotée d'un câble semblable à celui de l'illustration de droite, reportez-vous à la section ‘Antenne équipée de câbles ronds 75 Ω’. Si vous avez deux antennes, voir ‘Antennes VHF et UHF séparées’. Antennes avec câble bipolaire plat de 300 Ω Si vous utilisez une antenne de toit ou des ‘oreilles de lapin’ pourvus d'un câble bipolaire plat de 300 Ω, suivez les instructions ci-dessous.

1. Placez les fils du câble bipolaire sous les vis de l'adaptateur de 300-75 Ω (non fourni).

Utilisez un tournevis pour serrer les vis. ANT IN

2. Branchez l'adaptateur à la borne ANT IN à l'arrière du téléviseur.

Antennes avec câble rond de 75 Ω Branchez le câble de l'antenne à la borne ANT IN à l'arrière du téléviseur. ANT IN Antennes VHF et UHF séparées Si vous disposez de deux antennes séparées pour votre téléviseur (une VHF et une UHF), vous devez combiner leurs signaux avant de les brancher au téléviseur. Cette procédure exige un multiplexeur-adaptateur (disponible dans la plupart des magasins d'électronique).

1. Branchez les deux câbles des antennes au multiplexeur.

2. Branchez le multiplexeur à la prise ANT IN située au bas du panneau arrière.

UHF VHF ANT IN ¦ Connexion pour la câblodiffusion Pour effectuer le branchement du service de câblodiffusion, procédez comme suit. ANT IN Câble sans câblosélecteur Branchez le câble d'arrivée à la borne ANT IN à l'arrière du téléviseur. N Comme ce téléviseur est doté d'un convertisseur, il est inutile d'ajouter un câblosélecteur pour écouter les canaux débrouillés. Branchement à un câblosélecteur servant à débrouiller tous les canaux

1. Repérez le câble connecté à la prise ANT OUT du câblosélecteur.

N Cette prise peut porter la mention ‘ANT OUT’, ‘VHF OUT’ ou simplement ‘OUT’.

2. Branchez l'autre extrémité de ce câble à la prise ANT IN située à l'arrière du téléviseur.

ANT IN ANT OUT ANT IN Français - BN68-01975K-00CFr.indd 7 2009-02-20 12:47:54 Branchement d'un câblosélecteur servant à débrouiller certains canaux Si votre câblosélecteur ne peut débrouiller que certains canaux (comme les canaux payants), suivez les instructions ci-dessous. Vous aurez besoin d'un séparateur bidirectionnel, d'un interrupteur RF (A/B) et de quatre longueurs de câble RF. (Ces éléments sont disponibles dans la plupart des magasins d'électronique.) ANT IN Câble d'arrivée Arrière du téléviseur Séparateur Interrupteur RF (A/B) Câblosélecteur

1. Repérez et débranchez le câble branché à la prise ANT IN du câblosélecteur.

N Cette prise peut porter la mention ‘ANT IN’, ‘VHF IN’ ou simplement ‘IN’.

2. Branchez ce câble à un séparateur bidirectionnel.

3. Branchez un câble RF entre l'une des prises OUT du séparateur et la prise IN du câblosélecteur.

4. Branchez un câble RF entre la borne ANT OUT du câblosélecteur et la borne B–IN de l'interrupteur RF (A/B).

5. Branchez un autre câble entre l'autre prise OUT du séparateur et la prise A–IN de l'interrupteur RF (A/B).

6. Connectez le dernier câble RF entre la borne OUT du commutateur RF (A/B) et la borne ANT IN située à l’arrière du

téléviseur. Après avoir établi ce branchement, réglez l'interrupteur A/B à la position ‘A’ pour l'écoute normale. Réglez l'interrupteur A/B à la position ‘B’ pour écouter les canaux brouillés. (Lorsque vous réglez l'interrupteur A/B sur ‘B’, vous devez syntoniser votre téléviseur sur le canal de sortie du câblosélecteur, en général le canal 3 ou 4.) ¦ Branchement d’un lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boîtier décodeur) via HDMI Il n'est possible d'effectuer cette connexion que si l'appareil externe dispose d'un connecteur de sortie HDMI. Lecteur DVD/Blu-ray / câblosélecteur ou récepteur satellite (boîtier décodeur) Panneau arrière du téléviseur 1 Câble HDMI (non fourni) 1. Branchez un câble HDMI entre la prise HDMI (DVI) IN du téléviseur et la prise HDMI du lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boîtier décodeur). N Qu'est-ce que le mode HDMI? ● HDMI ou (High-Definition Multimedia Interface) est une interface permettant la transmission de signaux numériques audio et vidéo à l'aide d'un seul câble. ● La différence entre les interfaces HDMI et DVI réside dans le fait qu'un appareil HDMI est plus petit et qu'il est doté du composant de codage HDCP (protection contre la copie numérique à large bande passante). N La configuration du panneau arrière de chaque lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boîtier décodeur) diffère. N Le téléviseur peut n'émettre aucun son et les couleurs des images peuvent être anormales lorsqu'un lecteur DVD / Blu-ray, un câblosélecteur ou un récepteur satellite (boîtier décodeur) comporte une version HDMI antérieure à 1.3. Lorsque vous branchez un câble HDMI doté d’une version antérieure et qu’aucun son n’est émis, branchez le câble HDMI à la prise HDMI (DVI) IN et les câbles audio aux prises DVI AUDIO IN [R-AUDIO-L] situées à l’arrière du téléviseur. Le cas échéant, communiquez avec la société qui a fourni le lecteur DVD / Blu-ray, le câblosélecteur ou le récepteur satellite (boîtier décodeur) afin de confirmer la version HDMI, puis demandez une mise à niveau. N Les câbles HDMI autres que ceux de version 1.3 peuvent provoquer un papillotement ou une absence d'image. Français - BN68-01975K-00CFr.indd 8 2009-02-20 12:47:54 ¦ Branchement d’un lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boîtier décodeur) via DVI l n'est possible d'effectuer cette connexion que si l'appareil externe dispose d'un connecteur de sortie DVI. Panneau arrière du téléviseur Panneau arrière d’un lecteur DVD/Blu-ray, câblosélecteur ou récepteur satellite (boîtier décodeur) 2 Câble audio (non fourni) 1 Câble DVI vers HDMI (non fourni) 1. Branchez un câble DVI vers HDMI ou un adaptateur DVI-HDMI entre la prise HDMI (DVI) IN du téléviseur et la prise DVI du lecteur DVD / Blu-ray, du câblosélecteur ou du récepteur satellite (boîtier décodeur).

2. Branchez les câbles audio entre la prise DVI AUDIO IN [R-AUDIO-L] du téléviseur et le lecteur DVD / Blu-ray, le

câblosélecteur ou le récepteur satellite (boîtier décodeur). N La configuration du panneau arrière de chaque lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boîtier décodeur) diffère. N Lorsque vous branchez un lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boîtier décodeur), assurez-vous que la couleur de la prise correspond à celle du câble. ¦ Branchement d’un lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boîtier décodeur) via les câbles de composantes Les prises du panneau arrière du téléviseur sont conçues pour faciliter le branchement d’un lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boîtier décodeur) à votre téléviseur. Panneau arrière du téléviseur Panneau arrière d’un lecteur DVD/Blu-ray, câblosélecteur ou récepteur satellite (boîtier décodeur) 2 Câble audio (non fourni) 1 Câble de composante (non fourni)

1. Branchez un câble de composant entre les prises COMPONENT IN [Y, PB, PR] du téléviseur et les prises COMPONENT [Y,

PB, PR] du lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boîtier décodeur).

2. Branchez les câbles audio entre la prise COMPONENT IN [R-AUDIO-L] du téléviseur et le lecteur DVD / Blu-ray /

câblosélecteur ou récepteur satellite (boîtier décodeur). N La composante vidéo décompose le signal selon les caractéristiques Y (Luminosité), Pb (Bleu) et Pr (Rouge) afin d'améliorer l'image. Assurez-vous de faire correspondre la composante vidéo et les connexions audio. Par exemple, si un câble vidéo composante est branché à COMPONENT IN, le câble audio doit être branché à COMPONENT IN également. N La configuration du panneau arrière de chaque lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boîtier décodeur) diffère. N Lorsque vous branchez un lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boîtier décodeur), assurez-vous que la couleur de la prise correspond à celle du câble. Français - BN68-01975K-00CFr.indd 9 2009-02-20 12:47:55 ¦ Connexion d'un magnétoscope Panneau arrière du téléviseur Panneau arrière du magnétoscope 2 Câble audio (non fourni) 1 Câble vidéo (non fourni)

1. Branchez un câble vidéo entre la prise AV IN [VIDEO] du téléviseur et la prise VIDEO OUT du magnétoscope.

2. Branchez les câbles audio entre les prises AV IN [R-AUDIO-L] du téléviseur et les prises AUDIO OUT du magnétoscope.

N Si le magnétoscope est de type ‘mono’ (non stéréo), il faut utiliser un connecteur en Y (non fourni) pour effectuer les connexions aux prises d'entrée audio droite et gauche du téléviseur. ll est également possible de brancher le câble à la prise ‘R’. Si le magnétoscope est de type stéréo, il faut brancher deux câbles. N Chaque magnétoscope possède une configuration de panneau arrière différente. N Lorsque vous branchez magnétoscope, assurez-vous que la couleur de la prise correspond à celle du câble. ¦ Connexion d'une chaîne audio numérique Les prises du panneau arrière du téléviseur permettent de brancher facilement une chaîne audio numérique (cinéma maison/ récepteur) au téléviseur. Panneau arrière du téléviseur Chaîne audio numérique 1 Câble optique (non fourni)

1. Branchez un câble optique entre les prises DIGITAL AUDIO OUT (OPTICAL) du téléviseur et les prises d'entrée audio

numérique de la chaîne. N Lorsqu’une chaîne audionumérique est branchée à la prise DIGITAL AUDIO OUT (OPTICAL) : baissez le volume du téléviseur, puis réglez le volume à l'aide de la commande de volume de la chaîne. N La diffusion audio en 5.1 canaux est possible lorsque le téléviseur est raccordé à un appareil externe doté de cette fonction audio. N La configuration du panneau arrière de chaque système audio numérique diffère. N Lorsque le récepteur de la chaîne de cinéma maison est réglé à Arrêt, vous pouvez entendre le son provenant de la prise optique du téléviseur. Lorsque le téléviseur émet des signaux numériques (air), il transmet le son en 5.1 canaux au récepteur de la chaîne de cinéma maison. Lorsque la source est un composant numérique, comme un lecteur DVD / Bluray, un câblosélecteur ou un récepteur satellite (boîtier décodeur), et que ce dernier est branché au téléviseur à l'aide d'un câble HDMI, le récepteur de la chaîne de cinéma maison ne fera entendre qu'un son en deux canaux. Si vous désirez entendre un son en 5.1 canaux, branchez la prise de sortie audio numérique du lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boîtier décodeur) directement à un amplificateur ou une chaîne de cinéma maison, et non au téléviseur. Français - 10 BN68-01975K-00CFr.indd 10 2009-02-20 12:47:56 ¦ Connexion d'un amplificateur / lecteur DVD de cinéma maison Panneau arrière du téléviseur Amplificateur/lecteur DVD de cinéma maison 1 Câble audio (non fourni)

1. Branchez un câble audio entre les prises AUDIO OUT [R-AUDIO-L] du téléviseur et les prises d'entrée audio de

l'amplificateur/lecteur DVD de cinéma maison. N Lorsqu’un amplificateur audio est branché aux prises de sortie gauche et droite AUDIO OUT [R-AUDIO-L] : Baissez le volume du téléviseur et réglez le volume à l’aide de la commande de volume de l’amplificateur. N La configuration du panneau arrière de chaque amplificateur/lecteur DVD de cinéma maison diffère. N Lorsque vous connectez un amplificateur/lecteur DVD de cinéma maison, assurez-vous que la couleur de la prise correspond à celle du câble. Français - 11 BN68-01975K-00CFr.indd 11 2009-02-20 12:47:56 ¦ Connexion d'un caméscope Utilisation d’un câble vidéo Panneau arrière du téléviseur Caméscope 2 Câble audio (non fourni) 1 Câble vidéo (non fourni)

1. Branchez un câble vidéo entre la prise AV IN [VIDEO] du téléviseur et la prise VIDEO OUT du caméscope.

2. Branchez les câbles audio entre les prises AV IN [R-AUDIO-L] du téléviseur et les prises AUDIO OUT du caméscope.

N La configuration arrière de chaque caméscope est différente suivant les appareils. N Lorsque vous branchez un caméscope, assurez-vous que la couleur de la prise correspond à celle du câble. Utilisation d’un câble HDMI Panneau arrière du téléviseur Caméscope HD 1 Câble HDMI (non fourni)

1. Branchez un câble HDMI entre la prise HDMI (DVI) IN du téléviseur et la prise HDMI OUT du caméscope.

Français - 12 BN68-01975K-00CFr.indd 12 2009-02-20 12:47:56 ¦ Connexion d'un PC Utilisation d’un câble secondaire D Panneau arrière du téléviseur

2 Câble audio de PC (non fourni) 1 Câble secondaire D (non fourni)

1. Branchez un câble secondaire D entre le connecteur PC IN [PC] du téléviseur et le connecteur de sortie PC de votre

2. Branchez un câble audio PC entre la prise PC IN [AUDIO] du téléviseur et la prise de sortie audio de la carte son de

l'ordinateur. N Lorsque vous connectez un PC, assurez-vous que la couleur de la prise correspond à celle du câble. Utilisation d’un câble HDMI/DVI Panneau arrière du téléviseur

1. Branchez un câble HDMI/DVI entre la prise HDMI (DVI) IN du téléviseur et la prise de sortie PC de l'ordinateur.

2. Branchez un câble mini-prise stéréo 3,5 mm/2RCA entre la prise DVI AUDIO IN [R-AUDIO-L] du téléviseur et la prise de

sortie audio de la carte son de l’ordinateur. Utilisation d’un câble HDMI Panneau arrière du téléviseur

1. Branchez un câble HDMI entre la prise HDMI (DVI) IN du téléviseur et la prise de sortie PC de l'ordinateur.

N La configuration du panneau arrière de chaque PC diffère. Français - 13 BN68-01975K-00CFr.indd 13 2009-02-20 12:47:58 Connexions (LN26B360, LN32B360) ¦ Connexion d'antennes VHF et UHF Si votre antenne comporte un câble semblable à celui de l'illustration de droite, reportez-vous à ‘Antennes avec câble bipolaire plat de 300 Ω’, ci-dessous. Si votre antenne est dotée d'un câble semblable à celui de l'illustration de droite, reportez-vous à la section ‘Antenne équipée de câbles ronds 75 Ω’. Si vous avez deux antennes, voir ‘Antennes VHF et UHF séparées’. Antennes avec câble bipolaire plat de 300 Ω Si vous utilisez une antenne de toit ou des ‘oreilles de lapin’ pourvus d'un câble bipolaire plat de 300 Ω, suivez les instructions ci-dessous.

1. Placez les fils du câble bipolaire sous les vis de l'adaptateur de 300-75 Ω (non fourni).

Utilisez un tournevis pour serrer les vis. ANT IN

2. Branchez l'adaptateur à la borne ANT IN à l'arrière du téléviseur.

Antennes avec câble rond de 75 Ω Branchez le câble de l'antenne à la borne ANT IN à l'arrière du téléviseur. ANT IN Antennes VHF et UHF séparées Si vous disposez de deux antennes séparées pour votre téléviseur (une VHF et une UHF), vous devez combiner leurs signaux avant de les brancher au téléviseur. Cette procédure exige un multiplexeur-adaptateur (disponible dans la plupart des magasins d'électronique).

1. Branchez les deux câbles des antennes au multiplexeur.

2. Branchez le multiplexeur à la prise ANT IN située au bas du panneau arrière.

UHF VHF ANT IN ¦ Connexion pour la câblodiffusion Pour effectuer le branchement du service de câblodiffusion, procédez comme suit. ANT IN Câble sans câblosélecteur Branchez le câble d'arrivée à la borne ANT IN à l'arrière du téléviseur. N Comme ce téléviseur est doté d'un convertisseur, il est inutile d'ajouter un câblosélecteur pour écouter les canaux débrouillés. Branchement à un câblosélecteur servant à débrouiller tous les canaux

1. Repérez le câble connecté à la prise ANT OUT du câblosélecteur.

N Cette prise peut porter la mention ‘ ANT OUT’, ‘VHF OUT’ ou simplement ‘OUT’.

2. Branchez l'autre extrémité de ce câble à la prise ANT IN située à l'arrière du téléviseur.

ANT IN ANT OUT ANT IN Français - 14 BN68-01975K-00CFr.indd 14 2009-02-20 12:47:58 Branchement d'un câblosélecteur servant à débrouiller certains canaux Si votre câblosélecteur ne peut débrouiller que certains canaux (comme les canaux payants), suivez les instructions ci-dessous. Vous aurez besoin d'un séparateur bidirectionnel, d'un interrupteur RF (A/B) et de quatre longueurs de câble RF. (Ces éléments sont disponibles dans la plupart des magasins d'électronique.) ANT IN Câble d'arrivée Arrière du téléviseur Séparateur Interrupteur RF (A/B) Câblosélecteur

1. Repérez et débranchez le câble branché à la prise ANT IN du câblosélecteur.

N Cette prise peut porter la mention ‘ANT IN’, ‘VHF IN’ ou simplement ‘IN’.

2. Branchez ce câble à un séparateur bidirectionnel.

3. Branchez un câble RF entre l'une des prises OUT du séparateur et la prise IN du câblosélecteur.

4. Branchez un câble RF entre la borne ANT OUT du câblosélecteur et la borne B–IN de l'interrupteur RF (A/B).

5. Branchez un autre câble entre l'autre prise OUT du séparateur et la prise A–IN de l'interrupteur RF (A/B).

6. Connectez le dernier câble RF entre la borne OUT du commutateur RF (A/B) et la borne ANT IN située à l’arrière du

téléviseur. Après avoir établi ce branchement, réglez l'interrupteur A/B à la position ‘A’ pour l'écoute normale. Réglez l'interrupteur A/B à la position ‘B’ pour écouter les canaux brouillés. (Lorsque vous réglez l'interrupteur A/B sur ‘B’, vous devez syntoniser votre téléviseur sur le canal de sortie du câblosélecteur, en général le canal 3 ou 4.) ¦ Branchement d’un lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boîtier décodeur) via HDMI Il n'est possible d'effectuer cette connexion que si l'appareil externe dispose d'un connecteur de sortie HDMI. Panneau arrière du téléviseur Lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boîtier décodeur) 1 Câble HDMI (non fourni) 1. Branchez un câble HDMI entre la prise HDMI IN (1 ou 2) du téléviseur et la prise HDMI du lecteur DVD, câblosélecteur ou récepteur satellite (boîtier décodeur). N Qu'est-ce que le mode HDMI? ● HDMI ou (High-Definition Multimedia Interface) est une interface permettant la transmission de signaux numériques audio et vidéo à l'aide d'un seul câble. ● La différence entre les interfaces HDMI et DVI réside dans le fait qu'un appareil HDMI est plus petit et qu'il est doté du composant de codage HDCP (protection contre la copie numérique à large bande passante). N La configuration du panneau arrière de chaque lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boîtier décodeur) diffère. N Le téléviseur peut n'émettre aucun son et les couleurs des images peuvent être anormales lorsqu'un lecteur DVD / Bluray, un câblosélecteur ou un récepteur satellite (boîtier décodeur) comporte une version HDMI antérieure à 1.3. Lorsque vous branchez un câble HDMI doté d'une version antérieure et qu'aucun son n'est émis, branchez le câble HDMI à la prise HDMI IN 1 et les câbles audio aux prises DVI IN (HDMI 1) [R-AUDIO-L] situées à l'arrière du téléviseur. Le cas échéant, communiquez avec la société qui a fourni le lecteur DVD / Blu-ray, le câblosélecteur ou le récepteur satellite (boîtier décodeur) afin de confirmer la version HDMI, puis demandez une mise à niveau. N Les câbles HDMI autres que ceux de version 1.3 peuvent provoquer un papillotement ou une absence d'image. Français - 15 BN68-01975K-00CFr.indd 15 2009-02-20 12:47:58 ¦ Branchement d’un lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boîtier décodeur) via DVI l n'est possible d'effectuer cette connexion que si l'appareil externe dispose d'un connecteur de sortie DVI. Panneau arrière du téléviseur Panneau arrière d’un lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boîtier décodeur) 2 Câble audio (non fourni) 1 Câble DVI vers HDMI (non fourni)

1. Branchez un câble DVI vers HDMI ou un adaptateur DVI-HDMI entre la prise HDMI IN 1 du téléviseur et la prise DVI du

lecteur DVD/Blu-ray / câblosélecteur ou récepteur satellite (boîtier décodeur).

2. Branchez les câbles audio entre la prise DVI IN (HDMI 1) [R-AUDIO-L] du téléviseur et le lecteur DVD / Blu-ray /

câblosélecteur ou récepteur satellite (boîtier décodeur). N La configuration du panneau arrière de chaque lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boîtier décodeur) diffère. N Lorsque vous branchez un lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boîtier décodeur), assurez-vous que la couleur de la prise correspond à celle du câble. N Il faut utiliser la prise d'entrée HDMI IN 1 dans le cas d'une connexion HDMI/DVI. ¦ Branchement d’un lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boîtier décodeur) via les câbles de composantes Les prises du panneau arrière du téléviseur sont conçues pour faciliter le branchement d’un lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boîtier décodeur) à votre téléviseur. Panneau arrière du téléviseur Panneau arrière d’un lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boîtier décodeur) 2 Câble audio (non fourni) 1 Câble de composante (non fourni)

1. Branchez un câble de composant entre les prises COMPONENT IN [Y, PB, PR] du téléviseur et les prises COMPONENT [Y,

PB, PR] du lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boîtier décodeur).

2. Branchez les câbles audio entre la prise COMPONENT IN [R-AUDIO-L] du téléviseur et le lecteur DVD / Blu-ray /

câblosélecteur ou récepteur satellite (boîtier décodeur). N La composante vidéo décompose le signal selon les caractéristiques Y (Luminosité), Pb (Bleu) et Pr (Rouge) afin d'améliorer l'image. Assurez-vous de faire correspondre la composante vidéo et les connexions audio. Par exemple, si un câble vidéo composante est branché à COMPONENT IN, le câble audio doit être branché à COMPONENT IN également. N La configuration du panneau arrière de chaque lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boîtier décodeur) diffère. N Lorsque vous branchez un lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boîtier décodeur), assurez-vous que la couleur de la prise correspond à celle du câble. Français - 16 BN68-01975K-00CFr.indd 16 2009-02-20 12:47:59 ¦ Connexion d'un magnétoscope Panneau arrière du téléviseur Panneau arrière du magnétoscope 2 Câble audio (non fourni) 1 Câble vidéo (non fourni)

1. Branchez un câble vidéo entre la prise AV IN [VIDEO] du téléviseur et la prise VIDEO OUT du magnétoscope.

2. Branchez les câbles audio entre les prises AV IN [R-AUDIO-L] du téléviseur et les prises AUDIO OUT du magnétoscope.

N Si le magnétoscope est de type ‘mono’ (non stéréo), il faut utiliser un connecteur en Y (non fourni) pour effectuer les connexions aux prises d'entrée audio droite et gauche du téléviseur. ll est également possible de brancher le câble à la prise ‘R’. Si le magnétoscope est de type stéréo, il faut brancher deux câbles. N Chaque magnétoscope possède une configuration de panneau arrière différente. N Lorsque vous branchez magnétoscope, assurez-vous que la couleur de la prise correspond à celle du câble. ¦ Connexion d'une chaîne audio numérique Les prises du panneau arrière du téléviseur permettent de brancher facilement une chaîne audio numérique (cinéma maison/ récepteur) au téléviseur. Panneau arrière du téléviseur Chaîne audio numérique 1 Câble optique (non fourni)

1. Branchez un câble optique entre les prises DIGITAL AUDIO OUT (OPTICAL) du téléviseur et les prises d'entrée audio

numérique de la chaîne. N Lorsqu’une chaîne audionumérique est branchée à la prise DIGITAL AUDIO OUT (OPTICAL) : baissez le volume du téléviseur, puis réglez le volume à l'aide de la commande de volume de la chaîne. N La diffusion audio en 5.1 canaux est possible lorsque le téléviseur est raccordé à un appareil externe doté de cette fonction audio. N La configuration du panneau arrière de chaque système audio numérique diffère. N Lorsque le récepteur de la chaîne de cinéma maison est réglé à Arrêt, vous pouvez entendre le son provenant de la prise optique du téléviseur. Lorsque le téléviseur émet des signaux numériques (air), il transmet le son en 5.1 canaux au récepteur de la chaîne de cinéma maison. Lorsque la source est un composant numérique, comme un lecteur DVD / Blu-ray, un câblosélecteur ou un récepteur satellite (boîtier décodeur), et que ce dernier est branché au téléviseur à l'aide d'un câble HDMI, le récepteur de la chaîne de cinéma maison ne fera entendre qu'un son en deux canaux. Si vous désirez entendre un son en 5.1 canaux, branchez la prise de sortie audio numérique du lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boîtier décodeur) directement à un amplificateur ou une chaîne de cinéma maison, et non au téléviseur. Français - 17 BN68-01975K-00CFr.indd 17 2009-02-20 12:47:59 ¦ Connexion d'un amplificateur/lecteur DVD de cinéma maison Amplificateur/ lecteur DVD de cinéma maison Panneau arrière du téléviseur 1 Câble audio (non fourni)

1. Branchez un câble audio entre les prises AUDIO OUT [R-AUDIO-L] du téléviseur et les prises d'entrée audio de

l'amplificateur/lecteur DVD de cinéma maison. N Lorsqu’un amplificateur audio est branché aux prises de sortie gauche et droite AUDIO OUT [R-AUDIO-L] : Baissez le volume du téléviseur et réglez le volume à l’aide de la commande de volume de l’amplificateur. N La configuration du panneau arrière de chaque amplificateur/lecteur DVD de cinéma maison diffère. N Lorsque vous connectez un amplificateur/lecteur DVD de cinéma maison, assurez-vous que la couleur de la prise correspond à celle du câble. Français - 18 BN68-01975K-00CFr.indd 18 2009-02-20 12:48:00 ¦ Connexion d'un caméscope Utilisation d’un câble vidéo Panneau arrière du téléviseur Caméscope 2 Câble audio (non fourni) 1 Câble vidéo (non fourni)

1. Branchez un câble vidéo entre la prise AV IN [VIDEO] du téléviseur et la prise VIDEO OUT du caméscope.

2. Branchez les câbles audio entre les prises AV IN [R-AUDIO-L] du téléviseur et les prises AUDIO OUT du caméscope.

N La configuration arrière de chaque caméscope est différente suivant les appareils. N Lorsque vous branchez un caméscope, assurez-vous que la couleur de la prise correspond à celle du câble. Utilisation d’un câble HDMI Panneau arrière du téléviseur Caméscope HD 1 Câble HDMI (non fourni)

1. Connectez un câble HDMI entre la prise HDMI IN (1 ou 2) du téléviseur et la prise de sortie HDMI OUT du caméscope.

Français - 19 BN68-01975K-00CFr.indd 19 2009-02-20 12:48:00 ¦ Connexion d'un PC Utilisation d’un câble secondaire D Panneau arrière du téléviseur

1. Branchez un câble secondaire D entre le connecteur PC IN [PC] du téléviseur et le connecteur de sortie PC de votre

2. Branchez un câble audio PC entre la prise PC IN [AUDIO] du téléviseur et la prise de sortie audio de la carte son de

l'ordinateur. N Lorsque vous connectez un PC, assurez-vous que la couleur de la prise correspond à celle du câble. Utilisation d’un câble HDMI/DVI Panneau arrière du téléviseur

2 Câble mini-prise stéréo 3,5 mm/2RCA (non fourni) 1 Câble HDMI/DVI (non fourni)

1. Connectez un câble HDMI/DVI entre la prise HDMI IN 1 du téléviseur et la prise de sortie PC de l'ordinateur.

2. Branchez un câble mini-prise stéréo 3,5 mm/2RCA entre la prise DVI IN (HDMI 1) [R-AUDIO-L] du téléviseur et la prise de sortie audio de la carte son de l'ordinateur. N Il faut utiliser la prise d'entrée HDMI IN 1 dans le cas d'une connexion HDMI/DVI. Utilisation d’un câble HDMI Panneau arrière du téléviseur

1 Câble HDMI (non fourni)

1. Connectez un câble HDMI entre la prise HDMI IN (1 ou 2) du téléviseur et la prise de sortie PC de l'ordinateur.

N La configuration du panneau arrière de chaque PC diffère. Français - 20 BN68-01975K-00CFr.indd 20 2009-02-20 12:48:02 Fonctionnement ¦ Présentation des menus Touche MENU RETURN R EXIT e Fonctions Affiche le menu à l'écran principal. Permet de retourner au menu précédent. Touche ENTERE Quitte le menu de l’écran. Image Avant d'utiliser le téléviseur, suivez les étapes ci-dessous pour apprendre comment naviguer dans les menus et sélectionner et ajuster différentes fonctions.

1. Appuyez sur la touche MENU.

Le menu principal s’affiche à l’écran. Du côté gauche se trouve les icônes suivantes : Image, Son, Chaîne, Configuration, Entrée, Support technique.

2. Appuyer sur la touche ▲ ou ▼ pour sélectionner une des icônes.

Appuyez sur la touche ◄ ou ► pour accéder au sous-menu de l’icône.

3. Appuyez sur la touche ▲ ou ▼ pour aller à une option.

Appuyez sur ENTERE pour entrer dans les éléments du menu.

4. Appuyez sur ▲/▼/◄/► pour modifier les éléments sélectionnés.

N Appuyez sur la touche RETURN pour revenir au menu précédent.

5. Appuyez sur la touche EXIT pour quitter.

Utilisation des touches de la télécommande Mode : Standard Contre-jour

Contraste : 95 Luminosité : 45 Netteté : 50 Couleur : 50 Teinte (V/R) : V50/R50 Fonctions Permet de déplacer le curseur et de choisir un élément. Sélectionner l'élément en surbrillance. Confirme le réglage. Exemple : Réglage de la luminosité du téléviseur dans le menu Image

1. Appuyez sur la touche MENU pour afficher le menu.

Image Réglage de la luminosité à 80 Mode : Standard Contre-jour

Contraste : 95 Luminosité : 45 Netteté : 50 Couleur : 50 Teinte (V/R) : V50/R50 Mode : Standard Contre-jour

Contraste : 95 Luminosité : 45 Netteté : 50 Couleur : 50 Teinte (V/R) : V50/R50 Contre-jour

2. Appuyez sur ENTERE pour sélectionner Image.

3. Appuyez sur la touche ▲ ou ▼ pour sélectionner Luminosité.

4. Appuyez sur ENTERE.

Contraste : 95 Luminosité : 45 Netteté : 50 Couleur : 50 Teinte (V/R) : V50/R50

Réglages avancés Options d’image Réinitialisation de l'image

5. Appuyez sur la touche ◄ ou ► jusqu’à ce que la valeur de la Luminosité soit de 80.

6. Appuyez sur ENTERE.

N Appuyez sur la touche EXIT pour quitter le menu. Luminosité U Dépl. L Réglage

E Intro. Luminosité U Dépl. L Réglage R Retour

E Intro. R Retour Français - 21 BN68-01975K-00CFr.indd 21 2009-02-20 12:48:02 ¦ Fonction Prêt à l’emploi Au moment de la mise sous tension initiale du téléviseur, les paramètres de base sont Plug & Play automatiquement réglés. D’autres sont réglés en cours d’utilisation. Menu Language, Store Demo, Channels, and Time will be set.

1. Appuyez sur la touche POWERP de la télécommande.

N Il est aussi possible d'utiliser la touche POWERP du téléviseur. Start E Enter N Le message Menu Language, Store Demo, Channels, and Time will be set. s’affiche.

2. Appuyez sur la touche ENTERE et le menu Règle la langue de menu. s’affiche automatiquement.

3. Utilisez la touche ▲ ou ▼ pour sélectionner la langue, puis appuyez sur ENTERE. Le message Choisir ‘Util. à domicile’

pour un téléviseur à la maison. s’affiche.

4. Utilisez la touche ◄ ou ► pour sélectionner Démo magasin ou Util. à domicile, puis appuyez sur ENTERE. Le message

Mémoriser une source d'antenne. s’affiche. N Nous vous recommandons de régler le téléviseur au mode Util. à domicile afin d'obtenir la meilleure image possible à votre domicile. N Démo magasin ne doit être utilisé qu’en magasin. Si l'appareil est réglé par inadvertance au mode Démo magasin et que vous souhaitez revenir au mode Util. à domicile (standard) : appuyez sur la touche de volume du téléviseur. Lorsque le réglage du volume est affiché à l’écran, appuyez sur la touche MENU du téléviseur pendant cinq secondes.

5. Utilisez la touche ▲ ou ▼ pour mémoriser les canaux de la connexion sélectionnée. Appuyez sur ENTERE pour

sélectionner Démarrer. N Air : Signal d'antenne de type Air. / Câble : Signal d'antenne de type Câble. / Auto : signaux d'antenne de type Air et Câble N En mode câble, vous pouvez sélectionner la source de signal appropriée parmi STD, HRC et IRC en appuyant sur la touche ▲, ▼, ◄ ou ►, puis sur la touche ENTERE. Dans le cas d'un signal de câble numérique, sélectionnez la source de signal pour une diffusion analogique et numérique. Communiquez avec votre câblodistributeur local pour déteminer le type de système de câble de votre région.

6. Appuyez sur ENTERE pour sélectionner l'option Démarrer. La mémorisation des canaux disponibles commence.

N Pour arrêter la recherche avant la fin, Appuyez sur ENTERE lorsque l'option Arrêt est sélectionnée. N Une fois tous les canaux mémorisés, le téléviseur commence à éliminer les canaux brouillés. Puis le menu Auto program s'affiche de nouveau. Appuyez sur ENTERE lorsque la mémorisation des canaux est terminée. Le message Régler le mode horloge. s’affiche.

7. Appuyez sur ENTERE.

Appuyez sur la touche ▲ ou ▼ pour sélectionner Auto, puis sur ENTERE. Le message Régler à l'heure avancée. s’affiche. Si vous sélectionnez Manuel, Régler la date et l’heure du jour s’affiche.

8. Appuyez sur la touche ▲ ou ▼ pour sélectionner Off, On ou Auto, puis sur ENTERE.

9. Appuyez sur la touche ▲ ou ▼ pour mettre en surbrillance votre fuseau horaire. Appuyez sur ENTERE. Si vous recevez un

signal numérique, l’horloge se règle automatiquement. Dans le cas contraire, reportez-vous à la page 30 pour savoir comment régler l'horloge.

10. La méthode de connexion assurant la meilleure qualité HD est proposée. Après avoir confirmé la méthode, appuyez sur

11. Le message En mode Diffusion. s’affiche. Appuyer sur la touche ENTERE lorsque terminé.

Si vous souhaitez réinitialiser ce paramètre...

1. Appuyez sur la touche MENU pour afficher le menu. Appuyez sur la touche ▲ ou ▼ pour sélectionner Configuration, puis

2. Apppuyez sur ENTERE de nouveau pour sélectionner Prêt à l’emploi.

N La fonction Prêt à l’emploi n'est accessible qu'en mode TV. Français - 22 BN68-01975K-00CFr.indd 22 2009-02-20 12:48:02 Commande des canaux ¦ Configuration du menu des canaux ❑ Antenne → Air / câble Chaîne Avant que votre téléviseur ne puisse commencer à mémoriser les canaux disponibles, vous devez spécifier le type de la source de signal branchée au téléviseur (c'est-à-dire une antenne ou le câble). T Appuyez sur la touche TOOLS pour afficher le menu Outils. Il est également possible de régler l’antenne en choisissant Outils → Commuter sur Câble (ou Commuter sur Air). Antenne : Air

Prog. auto Effacer les canaux brouillés Liste des canaux Syn. Précise ❑ Prog. auto Air : signal d'antenne de type air. / Câble : signal d'antenne de type câble. / Auto : signaux d'antenne de type air et câble. N Au moment de la sélection du système de câblodiffusion : Cette option choisit le système de câblodiffusion. STD, HRC et IRC désignent différents systèmes de câblodiffusion. Communiquez avec votre câblodistributeur local pour déteminer le type de système de câble de votre région. La sélection de la source de diffusion est maintenant terminée. N Une fois tous les canaux mémorisés, le téléviseur commence à éliminer les canaux brouillés (Suppression des canaux brouillés). Puis le menu Auto program s'affiche de nouveau. N Pour arrêter la programmation automatique, appuyez sur ENTERE. Le message Arrêter Prog. auto? s'affiche. Répondez Oui en appuyant sur la touche ◄ ou ►, puis sur ENTERE. ❑ Clear Scrambled Channels (canaux numériques seulement) Cette fonction permet d'éliminer les canaux brouillés une fois la programmation automatique Prog. auto terminée. Cette procédure peut prendre de 20 à 30 minutes. N Pour arrêter la recherche des canaux brouillés : appuyez sur ENTERE pour sélectionner Arrêt. Appuyez sur la touche ◄ pour répondre Oui, puis sur ENTERE. N Cette fonction n'est accessible qu'en mode Câble. ❑ Liste des canaux Pour connaître les procédures détaillées relatives à l'utilisation de Liste des canaux, consultez les instructions sous la rubrique ‘Gestion des canaux’. O Vous pouvez sélectionner ces options en appuyant simplement sur la touche CH LIST de la télécommande. ❑ Syn. Précise (canaux analogiques seulement) La syntonisation de précision permet de régler manuellement un canal pour en optimiser la réception. N Si vous n’enregistrez pas les canaux syntonisés avec précision dans la mémoire, les réglages ne sont pas sauvegardés. N * apparaît à côté du nom des canaux syntonisés avec précision. N Pour réinitialiser les réglages de syntonisation de précision, appuyez sur la touche ▼ pour sélectionner Régler, puis sur ENTERE. ¦ Gestion des canaux Tous les canaux Affiche tous les canaux actuellement accessibles. Canaux ajoutés Ce menu permet d'ajouter, de supprimer ou définir les canaux favoris et d'utiliser le télé-horaire pour les diffusions numériques.

Air 4-2 ♥ TV #8 Canaux ajoutés

Air 13-1 ♥ TV #3 Affiche tous les canaux ajoutés. Favori Air Affiche tous les canaux favoris. O Pour sélectionner les canaux favoris configurés, appuyez sur la touche FAV.CH de la télécommande. Zoom Alice’s Adventures in Wonderland Choisir T Outils Français - 23 BN68-01975K-00CFr.indd 23 2009-02-20 12:48:02 Enregistrement par minuterie Afficher toutes les émissions actuellement réservées. N Sélectionnez un canal dans la liste Tous les canaux, Canaux ajoutés ou Favori en appuyant sur les touches ▲ / ▼, puis sur ENTERE. Vous pouvez alors visionner le canal sélectionné. N Utilisation des touches de couleur avec la Liste des canaux – Verte (Zoom) : Agrandit ou réduit un numéro de canal. – Jaune (Choisir) : Sélectionne plusieurs listes de canaux. Dans la fonction Favorite, vous pouvez exécuter en même temps les fonctions Ajouter/supprimer ou Ajouter aux favoris/Effacer des favoris pour plusieurs canaux. Sélectionnez les canaux désirés. Appuyez ensuite sur la touche jaune pour régler simultanément tous les canaux choisis. Le symbole c s’affiche à la gauche des canaux sélectionnés. – TOOLS (Outils) : Affiche les menus Ajouter (ou Supprimer), Ajouter aux favoris (ou Effacer des favoris), Êcoute par minuterie, Modifier le nom du canal, Choisir tout (ou Désélect. tout) et Prog. auto (les menus d'options peuvent différer selon le cas). N Icônes d'affichage de statut des canaux – ♥ : Un canal favori. – c : Un canal sélectionné en appuyant sur la touche jaune. – ( : Une émission en cours de diffusion. – ) : une émission réservée. Menu d'options des listes de canaux (sous Tous les canaux, Canaux ajoutés et Favori) Ajouter / Supprimer Il est possible d'ajouter ou de supprimer un canal afin d'afficher seulement les canaux désirés. N Tous les canaux supprimés sont affichés dans le menu Tous les canaux. N Un canal affiché en gris indique que celui-ci a été supprimé. N Le menu Ajouter ne s'affiche que pour les canaux supprimés. N Il est également possible de supprimer un canal du menu Canaux ajoutés ou Favori. Tous les canaux N Appuyez sur la touche TOOLS pour utiliser le menu d'options. N Les options du menu peuvent varier selon le statut du canal.

Air 13-1 ♥ TV #3 Air Zoom Supprimer Ajouter aux favoris Êcoute par minuterie Modifier le nom du canal Choisir tout Alice’s Adventures in Wonderland Prog. auto Choisir T Outils Ajouter aux favoris / Effacer des favoris Vous pouvez définir comme favoris les canaux que vous regardez fréquemment. T Appuyez sur la touche TOOLS pour afficher le menu Outils. Il est également possible d’ajouter ou de supprimer des canaux dans la liste des favoris en sélectionnant Outils → Ajouter aux favoris (ou Effacer des favoris). N Le symbole ♥ s’affiche et le canal est défini comme canal favori. N Tous les canaux favoris sont affichés dans le menu Favori. Êcoute par minuterie Si vous réservez une émission à écouter, le téléviseur passe automatiquement au canal réservé dans la liste des canaux, même si un autre canal est écouté. Pour réserver une émission, régler d'abord l'horloge. (voir page 30). N Seuls les canaux mémorisés peuvent être réservés. N Il est possible de régler directement le canal, le mois, le jour, l'année, l'heure et les minutes à l'aide des touches numériques de la télécommande. N La réservation d'une émission s'affiche dans le menu Enregistrement par minuterie. N Télé-horaire numérique et réservation d’émission Lorsqu'un canal numérique est sélectionné et que vous appuyez sur la touche ►, le guide des émissions du canal s'affiche. Il est possible de réserver une émission en suivant les procédures ci-dessus. Modifier le nom du canal (canaux analogiques seulement) Les canaux peuvent être marqués de sorte que leur indicatif d'appel s'affiche chaque fois que le canal est sélectionné. N Les noms des canaux numériques sont automatiquement assignés et ne peuvent être marqués. Choisir tout / Désélect. tout ● Choisir tout : Vous pouvez sélectionner tous les canaux dans la liste des canaux. ● Désélect. tout : Vous pouvez désélectionner tous les canaux sélectionnés. N Seule l'option Désélect. tout peut être choisie lorsqu'il y a un canal choisi. Prog. auto N Pour en savoir plus sur la configuration des options, reportez-vous à la page 23. Français - 24 BN68-01975K-00CFr.indd 24 2009-02-20 12:48:03 Menu d'options des listes de canaux (sous Enregistrement par minuterie) Information, modification Sélectionnez cette option pour modifier une réservation d'émission. Annuler horaires 1 / 1 / 2009 Enregistrement par minuterie Il est possible d'afficher, de modifier ou de supprimer une réservation. N Appuyez sur la touche TOOLS pour utiliser le menu d'options. Information, modification 9:08 am 5 TV1 Quincy, M.E 3:15 pm

Annuler horaires TV3 The Equalizer Information TV3 McMillan & Wife Choisir tout Sélectionnez cette option pour annuler une réservation d'émission. Information Zoom Choisir T Outils E Information Sélectionnez cette option pour afficher une réservation d'émission. (Il est également possible de modifier l'information relative à une émission.) Choisir tout Sélectionner toutes les émissions réservées. Commande de l'image ¦ Configuration du menu Picture Vous pouvez choisir le type d’image qui correspond le mieux à vos exigences. T Appuyez sur la touche TOOLS pour afficher le menu Outils. Il est également possible de régler l’image en choisissant Outils → Image mode. Image ❑ Mode Dynamique Choisit l'image offrant une meilleure définition dans une pièce claire. Standard Mode : Standard Contre-jour

Contraste : 95 Luminosité : 45 Netteté : 50 Couleur : 50 Teinte (V/R) : V50/R50

Choisit la meilleure image possible dans un environnement normal. Cinéma Choisit une définition d'image pour regarder des films dans une pièce sombre. ❑ Contre-jour / Contraste / Luminosité / Netteté / Couleur / Teinte (V/R) Le téléviseur offre plusieurs options de réglage de la qualité de l’image. ● Contre-jour : Règle la brillance du rétroéclairage de l'affichage ACL. ● Contraste : Règle le niveau de contraste de l'image. ● Luminosité : Règle le niveau de luminosité de l'image. ● Netteté : Règle la définition du bord de l'image. ● Couleur : Règle la saturation des couleurs de l'image. ● Teinte (V/R) : Règle la teinte de couleur de l'image. N Lorsque vous apportez des modifications aux options Contre-jour, Contraste, Luminosité, Netteté, Couleur ou Teinte (V/R), l’image s’ajuste en conséquence. N En mode PC, il est possible de modifier uniquement les fonctions Contre-jour, Contraste et Luminosité. N Les réglages peuvent être définis et mémorisés pour chacun des appareils externes branchés à une entrée du téléviseur. N Il est possible de réduire considérablement la consommation d'énergie en diminuant le niveau de brillance de l'image, ce qui diminue également les coûts de fonctionnement. ❑ Réglages avancés Les nouveaux téléviseurs Samsung permettent d'effectuer des réglages d'image encore plus précis que les modèles précédents. N Réglages avancés est offert dans les modes Standard ou Cinéma. N En mode PC, il est possible de modifier uniquement les fonctions Gamma et Équilibrage du blanc à partir des éléments Paramètres avancés. Tonalité noire → Off / Foncé / Plus foncé / Le plus foncé Vous pouvez choisir le niveau de noir à l'écran pour régler la profondeur de ce dernier. Réglages avancés Tonalité noire : Off Contraste dynam. : Moyen Gamma

Espace couleur : Standard

Amélioration des bords : On U Dépl. E Intro. R Retour Français - 25 BN68-01975K-00CFr.indd 25 2009-02-20 12:48:03 Contraste dynam. → Off / Basse / Moyen / Haute Vous pouvez régler le constraste de manière à l'optimiser. Gamma Il est possible de régler l'intensité des couleurs primaires (rouge, vert, bleu). (-3 ~ +3) Espace couleur L'espace couleur est une matrice composée des couleurs rouge, vert et bleu. Sélectionnez votre espace couleur préféré pour obtenir des couleurs les plus naturelles possibles. ● Standard : L'espace couleur natif offre des tons riches et pleins. ● Auto : Cet espace couleur s'ajuste automatiquement aux nuances naturelles en fonction des sources des programmes. Équilibrage du blanc Vous pouvez régler la température de la couleur pour obtenir des couleurs d'image plus naturelles. ● Décal.-R / Décal.-V / Décal.-B / Gain-R / Gain-V / Gain-B : Vous pouvez régler la ‘température’ de la couleur des zones claires en modifiant les valeurs de rouge, de vert et de bleu. Recommandation : utilisateurs avancés seulement. ● Régler : L'équilibrage du blanc mis au point précédemment sera ramené aux valeurs par défaut. N Une modification de la valeur des réglages entraîne un rafraîchissement de l’écran. Ton chair Vous pouvez rehausser le ton chair (rose) de l'image. N Une modification de la valeur des réglages entraîne un rafraîchissement de l’écran. Amélioration des bords → Off / On Vous pouvez accentuer le bord des objets sur l'image. ❑ Options d'image N En mode PC, il est possible de modifier uniquement les options Nuance coul. et Format à partir des éléments de Options d’image. Nuance coul. → Froide / Normal / Chaude1 / Chaude2 N Chaude1 ou Chaude2 ne s'activent qu'en mode Cinéma. N Les réglages peuvent être définis et mémorisés pour chacun des appareils externes branchés à une entrée du téléviseur. Format Options d'image Nuance coul. : Normal Format : 16:9 Réduct. bruit num. : Auto Nv nr HDMI : Normal Mode Film : Off U Dépl. E Intro.

R Retour Il est possible de modifier la taille de l'image à l'écran. Six tailles d'écran différentes sont disponibles pour votre téléviseur, chacune conçue pour fonctionner au mieux avec des types d'entrées vidéo particulières. Votre câblosélecteur ou récepteur satellite peut également disposer de ses propres tailles d'écran. En règle générale, toutefois, il est conseillé d'utiliser le mode 16:9, autant que possible. O Il est possible d'appuyer à répétition sur la touche P.SIZE de la télécommande pour modifier la taille de l'image. ● 16:9 : Pour régler l'image en mode 16:9. ● Zoom1 : Permet d'agrandir la taille de l'image affichée à l'écran. ● Zoom2 : Agrandit davantage la taille de l’image que Zoom1. ● Format large : Augmente le facteur de forme de l'image pour qu'elle remplisse l'écran en entier. ● 4:3 : Règle l'image en mode normal, c.-à-d. 4:3. ● Plein écran : Utilisez cette fonction pour voir l'image en entier, sans coupure, durant l'entrée de signaux HDMI (720p/1080i), composantes (1080i) ou numériques (1080i). 16:9 Zoom1 U Dépl. Zoom2 U Dépl. 16:9 Zoom1 Zoom2 Format large U Dépl. 4:3 Plein écran Format large 4:3 Plein écran Français - 26 BN68-01975K-00CFr.indd 26 2009-02-20 12:48:03 N Une rémanence d'image temporaire peut se produire si une image fixe est affichée à l'écran pendant plus de deux heures. N Après avoir sélectionné Zoom1, Zoom2 ou Format large : Appuyez sur la touche ◄ ou ► pour sélectionner Position, puis sur ENTERE. Appuyer sur la touche ▲ ou ▼ pour déplacer l'image vers le bas et le haut. N Après avoir sélectionné Plein écran en mode HDMI (1080i) ou Composante (1080i), il est possible que vous deviez centrer l'image : Appuyez sur la touche ◄ ou ► pour sélectionner Position, puis sur ENTERE. Appuyer sur la touche ▲, ▼, ◄ ou ► pour déplacer l'image. Régler : Appuyez sur la touche ◄ ou ► pour sélectionner Régler, puis sur ENTERE. Il est possible d'initialiser le réglage. N HD (Haute définition) : 16:9 - 1080i (1920x1080), 720p (1280x720) N Les réglages peuvent être définis et mémorisés pour chacun des appareils externes branchés à une entrée du téléviseur. Source d'entrée Image Format TV, AV, Composante (480i, 480p) 16:9, Zoom1, Zoom2, 4:3 Numérique (1080i), Composante (1080i), HDMI (720p, 1080i) 16:9, 4:3, Format large, Plein écran

16:9, 4:3 Réduct. bruit num. → Off / Basse / Moyen / Haute / Auto Si le signal de diffusion capté par votre téléviseur est faible, vous pouvez activer la fonction de réduction numérique des bruits pour aider à éliminer les parasites et les images fantômes qui apparaissent à l'écran. N Lorsque le signal est faible, sélectionnez une des autres options jusuqu'à ce que la meilleure image soit affichée. Nv nr HDMI → Normal / Basse Vous pouvez choisir le niveau de noir à l'écran pour régler la profondeur de ce dernier. N Cette fonction est active seulement lorsqu'un appareil externe est branché à un téléviseur par l'entremise d'un câble HDMI. Il se peut que la fonction Nv nr HDMI ne soit pas compatible avec tous les appareils externes. Mode Film → Off / Auto Il est possible de régler le téléviseur afin qu'il détecte et traite automatiquement les signaux de film provenant de toutes les sources et règle l'image pour obtenir une définition optimale. N Mode Film est accessibles en modes TV, Vidéo, Composante (480i / 1080i) et HDMI (480i / 1080i). ❑ Réinitialisation de l'image → Réinitial. mode image / Effacer Ramène tous les réglages d'image aux valeurs par défaut. N Réinitial. mode image : Les valeurs d'images en cours sont ramenées aux réglages par défaut. ¦ Utilisation du téléviseur comme écran PC Configuration du logiciel sur votre PC (sous Windows XP) Les paramètres d'affichage de Windows pour un ordinateur type sont indiqués ci-dessous. Les fenêtres affichées sur votre PC auront probablement un aspect différent, selon la version de Windows et de la carte vidéo. Toutefois, même si les fenêtres semblent différentes, les mêmes données de configuration de base s’appliquent dans la plupart des cas. (Dans le cas contraire, communiquez avec le fabricant de votre ordinateur ou avec votre détaillant Samsung.)

1. Cliquez sur ‘Panneau de configuration’ dans le menu Démarrer de Windows.

2. Lorsque le panneau de configuration s'affiche, cliquez sur ‘Apparence et Thèmes’ et la boîte de dialogue ‘Propriétés de l’affichage’ apparaît. 3. Lorsque le panneau de configuration s'affiche, cliquez sur ‘ Affichage’ et la boîte de dialogue ‘Propriétés de l’affichage’ apparaît.

4. Allez à l'onglet ‘Paramètres’ dans la boîte de dialogue ‘Propriétés de l'affichage’.

Réglage correct de la taille (résolution) : optimum : 1360 X 768 pixels Si votre boîte de dialogue des paramètres d’affichage comporte une option de fréquence verticale, la valeur correcte est 60 ou 60 Hz. Sinon, cliquez sur OK et quittez la boîte de dialogue. Français - 27 BN68-01975K-00CFr.indd 27 2009-02-20 12:48:03 Modes d'affichage Si le signal du système équivaut au mode de signal standard, l'écran se règle automatiquement. Si le signal du système ne correspond pas au signal standard, réglez le mode en vous reportant, le cas échéant, au mode d’emploi de la carte vidéo; sinon, l’image pourrait ne pas apparaître. Pour les modes d'affichage figurant ci-dessous, l'image de l'écran a été optimisée durant la fabrication. Entrée D-Sub et HDMI/DVI Mode Résolution IBM 640 x 350 720 x 400 640 x 480 832 x 624 720 x 576 1280 x 720 1280 x 720 640 x 480 640 x 480 640 x 480 800 x 600 800 x 600 800 x 600 1024 x 768 1024 x 768 1024 x 768 1360 x 768 1280 x 720 MAC VESA CVT VESA DMT VESA GTF Fréquence horizontale (KHz)

Fréquence verticale (Hz)

Fréquence d'horloge des pixels Polarité synchro (H/V) (MHz) +/28.322

N Utilisez la prise d’entrée HDMI (DVI) IN dans le cas d’un branchement HDMI/DVI. (LN19B360, LN19B361, LN22B360) N Utilisez la prise d’entrée HDMI IN 1 dans le cas d’un branchement HDMI/DVI. (LN26B360, LN32B360) ¦ Configuration du téléviseur avec un PC N Préréglage : Appuyez sur la touche SOURCE pour sélectionner le mode PC. ❑ Réglage Auto Image Utilisez la fonction ‘Auto Adjust’ afin que le téléviseur règle automatiquement les signaux vidéo qu'il reçoit. Cette fonction règle également automatiquement les paramètres, les fréquences et les positions. T Appuyez sur la touche TOOLS pour afficher le menu Outils. Il est également possible de procéder au réglage automatique en choisissant Outils → Réglage Auto. N Cette fonction n'est pas disponible en mode numérique DVI. Luminosité : 45 Netteté : 50 Réglage Auto

Écran Réglages avancés Options d’image Réinitialisation de l’image ❑ Écran Le but du réglage de la qualité de l'image est d'éliminer ou de réduire le bruit de l'image. Si le bruit n'est pas éliminé en effectuant uniquement une syntonisation fine, réglez la fréquence verticale du PC, puis procédez à une syntonisation de nouveau. Une fois le bruit réduit, réajustez l'image pour la centrer sur l'écran. Grain / Affiné Le but du réglage de la qualité de l'image est d'éliminer ou de réduire le bruit de l'image. Si le bruit n'est pas éliminé en effectuant uniquement une syntonisation fine, réglez la fréquence le mieux possible (Grain), puis procédez à une syntonisation de nouveau. Une fois le bruit réduit, réajustez l'image pour la centrer sur l'écran. Position de l'ordinateur Régler la position de l'écran de l'ordinateur s'il ne correspond pas à celui du téléviseur. Appuyez sur la touche ▲ ou ▼ pour régler la position verticale. Appuyez sur la touche ◄ ou ► pour régler la position horizontale. Image Reset Vous pouvez remplacer tous les paramètres d'image par les valeurs par défaut. Français - 28 BN68-01975K-00CFr.indd 28 2009-02-20 12:48:03 Commande du son ¦ Configuration du menu Sound Vous pouvez sélectionner un mode sonore convenant à vos préférences personnelles. Son ❑ Mode → Standard / Musique / Cinéma / Voix claire / Personnel Mode : Personnel ► Égaliseur ❑ Égaliseur Vous pouvez régler les paramètres audio selon vos préférences personnelles. Mode Sélectionne le mode sonore parmi des réglages prédéfinis. SRS TruSurround HD : Off Langue privilégiée : Anglais Multi-Track Sound : Mono Volume auto : Off Sélect. le haut-parleur : Haut-parleur TV Balance L/R Règle la balance entre les haut-parleurs droit et gauche. 100Hz / 300Hz / 1KHz / 3KHz / 10KHz (Réglage de la largeur de bande) Pour régler le niveau des différentes fréquences de largeur de bande. Régler Ramène tous les réglages de l'égalisateur aux valeurs par défaut. ❑ SRS TruSurround HD → Off / On TruSurround XT est une technologie SRS brevetée qui résout le problème de la lecture de contenu multicanaux en 5.1, lorsque la chaîne ne comprend que deux enceintes. La technologie Trusurround offre une qualité audio virtuelle exceptionnelle avec n'importe quelle chaîne à deux enceintes, y compris les haut-parleurs internes d'un téléviseur. Elle est entièrement compatible avec tous les formats multicanaux. ❑ Langue privilégiée (canaux numériques seulement) La télédiffusion numérique assure la transmission simultanée de plusieurs pistes de son (par exemple, la traduction simultanée de l’émission en langues étrangères). O Vous pouvez écouter une émission dans une langue autre que la Preferred Language en appuyant sur le bouton MTS de la télécommande. N Langue privilégiée n'est disponible qu'en mode numérique. N Seule une langue faisant partie des langues diffusées peut être sélectionnée. ❑ Son multi-piste (canaux analogiques seulement) Appuyez sur la touche MTS de la télécommande pour sélectionner Mono, Stéréo ou SAP. Mono : Choisissez ce réglage pour les canaux diffusés en monophonie ou si la réception d'un signal stéréo s'avère difficile. Stéréo : Choisissez ce réglage pour les canaux diffusés en stéréophonie. SAP : Choisissez ce réglage pour écouter une émission diffusée en mode SAP (seconde piste audio), habituellement un doublage en langue étrangère. N Son multi-piste n'est disponible qu'en mode analogique. N Selon l'émission diffusée, il est possible de choisir parmi les modes Mono, Stéréo ou SAP.

❑ Volume auto → Off / On Chaque station de diffusion possède son propre type de signal; il n'est donc pas facile de régler le volume chaque fois que l'on change de canal. Cette fonction permet de régler automatiquement le volume de canal désiré en abaissant la sortie de son lorsque le signal de modulation est élevé ou en haussant la sortie de son lorsque le signal de modulation est bas. Français - 29 BN68-01975K-00CFr.indd 29 2009-02-20 12:48:03 ❑ Sélect. le haut-parleur Lorsque vous écoutez un téléviseur branché à une chaîne de cinéma maison, coupez le son des haut-parleurs du téléviseur afin d'entendre celui des haut-parleurs (externes) de la chaîne. Haut-p. externe : Permet d'entendre le son à partir des haut-parleurs externes (chaîne de cinéma maison). Haut-parleur TV : Permet d'entendre le son à partir des haut-parleurs du téléviseur. N Si vous sélectionnez Haut-p. externe dans le menu Sélect. le haut-parleur, les réglages du son seront limités. N Les touches de volume et MUTE ne fonctionnent pas lorsque la fonction Sélect. le haut-parleur est réglée à Haut-p. externe. Veuillez régler le volume de votre chaîne de cinéma maison. Haut-parleur TV Haut-p. externe Aucun signal vidéo Haut-parleurs internes du téléviseur RF, AV, Composante, PC, HDMI Sortie de son Sourdine Sourdine Sortie audio (optique sortie G/D) vers la chaîne audio RF, AV, Composante, PC, HDMI Sortie de son Sortie de son Sourdine ❑ Réinitialisation du son → Réinitial. tout / Réinit. mode son / Effacer Vous pouvez rétablir les paramètres audio par défaut. N Réinit. mode son : Les valeurs de son actuelles sont ramenées aux réglages par défaut. Configuration ¦ Configuration du menu de configuration ❑ Langue Configuration Vous pouvez régler la langue de menu. ❑ Heure Prêt à l’emploi Langue : Français

Heure V-Chip Horloge Sous-titres Mélodie Le réglage de l'horloge est nécessaire pour pouvoir utiliser les diverses fonctions de minuterie Mode Jeu : Off du téléviseur. Économiseur énergie : Off O L'heure s'affiche chaque fois que vous appuyez sur la touche INFO. N Si vous débranchez le cordon d'alimentation, vous devez régler l'horloge de nouveau. ● Mode horloge Vous pouvez régler l'heure manuellement ou automatiquement. – Auto : Permet de régler l’heure automatiquement en utilisant l’heure du signal de diffusion numérique. – Manuel : Permet de régler l'heure manuellement selon une heure particulière. N En fonction de la station de diffusion et du signal, il est possible que la fonction de réglage automatique de l'heure ne fonctionne pas correctement. Le cas échéant, réglez l'horloge manuellement. N L'antenne ou le câble doit être branché pour que le réglage automatiquement de l'horloge se fasse. ● Réglage Horloge Il est possible de régler l'heure manuellement. N Cette fonction n'est disponible que lorsque la fonction Mode horloge est réglée à Manuel. N Vous pouvez régler directement le mois, le jour, les heures et les minutes en appuyant sur les touches numériques de la télécommande. ● Fuseau hor. Choisissez votre fuseau horaire. N Cette fonction n'est disponible que lorsque la fonction Mode horloge est réglée à Auto. ● H. d’été → Off / On / Auto Permet d'activer et de désactiver la fonction de l'heure avancée. N Cette fonction n'est disponible que lorsque la fonction Mode horloge est réglée à Auto. Mise en veille La mise en veille éteint automatiquement le téléviseur après le délai choisi (30, 60, 90, 120, 150 ou 180 min). T Appuyez sur la touche TOOLS pour afficher le menu Outils. Il est également possible de régler la mise en veille en choisissant Outils → Mise en veille. N Pour désactiver la fonction Mise en veille, sélectionnez Off. Français - 30 BN68-01975K-00CFr.indd 30 2009-02-20 12:48:04 Minuterie 1 / Minuterie 2 / Minuterie 3 Trois réglages de minuterie (mise en marche/arrêt) peuvent être effectués. Il faut d'abord régler l'horloge. ● Mise en marche : Réglez l’heure, les minutes, am/pm et activer/désactiver. (Pour activer la minuterie avec le réglage choisi, réglez à Activer.) ● Arrêt : Réglez l’heure, les minutes, am/pm et activer/désactiver. (Pour activer la minuterie avec le réglage choisi, réglez à Activer.) ● Volume : Réglez le volume au niveau désiré. ● Antenne : Affichez le type d’antenne. (Air ou Câble) N Vous pouvez régler l’antenne en sélectionnant Chaîne → Antenne. (voir page 23) ● Chaîne : Sélectionnez le canal désiré. ● Répéter : Sélectionnez Une fois, Tous les jours, Lun~Ven, Lun~Sam, Sam~Dim ou Manuel. N Lorsque vous avez sélectionné l'option Manuel, appuyez sur la touche ► pour sélectionner le jour approprié de la semaine. Appuyez sur ENTERE sur le jour voulu et la marque c s'affichera. N Vous pouvez régler les heures, les minutes et les canaux directement à l'aide du pavé numérique de la télécommande. N Mise hors tension automatique Quand la minuterie est activée, le téléviseur s'éteint automatiquement au bout de trois heures si aucune commande n'est utilisée. Cette fonction est disponible uniquement lorsque la minuterie est réglée à Marche; elle permet d'éviter toute surchauffe occasionnée par une utilisation prolongée du téléviseur. ❑ V-Chip La fonction V-Chip exclut automatiquement les programmes qui sont considérés comme inappropriés pour les enfants. L’utilisateur doit entrer un NIP (numéro d’identification personnel) avant de pouvoir configurer ou modifier les restrictions de la fonction V-Chip. N V-Chip n'est pas disponible en mode HDMI, Composante ou PC. N Le code NIP par défaut d'un nouveau téléviseur est ‘0-0-0-0’. N Si vous avez oublié votre code NIP, appuyez sur les touches de la télécommande dans l'ordre suivant pour rétablir le code 0-0-0-0 : POWER (Arrêt) → MUTE → 8 → 2 → 4 → POWER (Marche). N Perm. tout: Déverrouille toutes les classifications du téléviseur. / Bloq. tout : Verrouille toutes les classifications du téléviseur. Blocage V-Chip → Off / On Vous pouvez bloquer des émissions selon un système de classification. Cont. paren. TV Vous pouvez bloquez des émissions selon leur classification. Cette fonction permet de Cont. paren. TV contrôler ce que vos enfants regardent.

Perm. tout ● TV-Y: Jeunes enfants / TV-Y7 : Enfants de plus de 7 ans / TV-G : Tout public TV-Y Bloq. tout TV-Y7 TV-PG : Surveillance parentale/TV-14 : Téléspectateurs de plus de 14 ans / TV-MA : TV-G Public averti TV-PG ● ALL : Blocage de toutes les classifications. / FV : Fantastique et violence / V : Violence / TV-14 S : Scènes de sexe / TV-MA L : Langage adulte / D : Dialogue sexuellement explicite n Dépl. E Intro. R Retour N La fonction V-Chip bloque automatiquement certaines catégories plus restrictives. Par exemple, si vous bloquez la catégorie TV-Y, la catégorie TV-Y7 sera automatiquement bloquée. De la même façon, si vous bloquez la catégorie TV-G, toutes les catégories du groupe des jeunes adultes seront alors bloquées (TV-G, TV-PG, TV-14 et TV-MA). Les sous-classifications (D, L, S, V) sont regroupées de la même façon. N La fonction V-Chip bloque automatiquement certaines catégories qui sont ‘plus restrictives’. Par exemple, si vous bloquez la sous-catégorie L de la catégorie TV-PG, les sous-catégories L de TV-14 et de TV-MA sont bloquées automatiquement. Classif. MPAA Vous pouvez bloquer les films en fonction de la classification MPAA. La MPAA (Motion Picture Classif. MPAA Association of America) a établi un système de classification qui fournit aux parents ou adultes exerçant une surveillance des renseignements sur les films convenant aux enfants. Perm. tout ● G : Tout public (aucune restriction). PG-13 Bloq. tout ● PG : Surveillance parentale recommandée. NC-17 ● PG-13 : Parents vivement mis en garde. ● R : Avec restriction. Les enfants de moins de 17 ans doivent être sous la surveillance d'un adulte. n Dépl. E Intro. R Retour ● NC-17 : Aucun enfant de moins de 17 ans. ● X : Adultes uniquement. ● NR : Pas de classification. N La fonction V-Chip bloque automatiquement toutes les catégories qui sont ‘plus restrictives’. Par exemple, si vous bloquez la catégorie PG-13, les catégories R, NC-17 et X seront automatiquement bloquées. Français - 31 BN68-01975K-00CFr.indd 31 2009-02-20 12:48:04 Anglais canadien

C : Émissions destinées aux enfants de moins de 8 ans. C8+ : Émissions convenant généralement aux enfants de 8 ans et plus, sans surveillance. G : Émissions grand public convenant à tous les auditoires. PG : Émissions à surveillance parentale. 14+ : Émissions dont la teneur peut ne pas convenir, en tout ou en partie, aux enfants de moins de 14 ans. 18+ : Émissions pour adultes. La fonction V-Chip bloque automatiquement toutes les catégories qui sont ‘plus restrictives’. Par exemple, si vous bloquez la catégorie G, les catégories PG, 14+ et 18+ seront automatiquement bloquées. Français canadien

G : Tout public. 8 ans+ : Émissions convenant généralement aux enfants de 8 ans et plus, sans surveillance. 13 ans+ : Émissions pouvant ne pas convenir aux enfants de moins de 13 ans. 16 ans+ : Émissions ne convenant pas aux enfants de moins de 16 ans. 18 ans+ : Émissions réservées aux adultes. La fonction V-Chip bloque automatiquement toutes les catégories qui sont ‘plus restrictives’. Par exemple, si vous bloquez la catégorie 8 ans+, les catégories 13 ans+, 16 ans+ et 18 ans+ seront automatiquement bloquées. Catég. américaine téléchargeable Nombre total de titres de Titre de classification classification Nombre de titres de classification actuels Il est possible d’utiliser de l’information sur le contrôle parental tout en regardant des canaux Catég. américaine téléchargeable numériques. Humor Level 1/2 N Si l’information n’est pas téléchargée à partir de la station de radiodiffusion, le menu Catég. américaine téléchargeable est désactivé. Perm. tout Bloq. tout N L'information sur le contrôle parental est téléchargée automatiquement lorsqu'on regarde

des canaux numériques. Cela peut prendre plusieurs secondes. N Le menu Catég. américaine téléchargeable est disponible pour utilisation après téléchargement de l’information à partir de la station de radiodiffusion. Toutefois, selon l'information provenant de la station, il est possible qu'on ne puisse pas l'utiliser. n Dépl. E Intro. R Retour N Les niveaux de contrôle parental diffèrent selon la station de radiodiffusion. Le nom du menu par défaut et Catég. américaine téléchargeable changent en fonction des données téléchargées. N Même si vous réglez l’affichage à l’écran dans la langue souhaitée, le menu Catég. américaine téléchargeable s’affiche en anglais seulement. N La classification bloque automatiquement certaines catégories plus restrictives. N Les catégories (par exemple : Humor Level., etc.) et les niveaux de classification (par exemple : DH, MH, H, etc.) peuvent différer selon la station de diffusion. Changer NIP L'écran Changer NIP s'affiche. Choisissez un code NIP à quatre chiffres et saisissez-le. Lorsque vous avez entré le code NIP à quatre chiffres, l'écran Confirmer NIP apparaît. Saisissez de nouveau les quatre chiffres. Lorsque l'écran de confirmation disparaît, votre code NIP est mémorisé. N Si vous avez oublié votre code NIP, appuyez sur les touches de la télécommande dans l'ordre suivant pour rétablir le code 0-0-0-0 : POWER (Arrêt) → MUTE → 8 → 2 → 4 → POWER (Marche). Comment réinitialiser le téléviseur lorsque la fonction V-Chip bloque un canal (solution d’urgence) Si un canal à accès restreint est syntonisé, la fonction V-Chip le bloque. L’écran se vide et le message suivant s’affiche :

1. Entrez votre code NIP, puis appuyez sur la touche ENTERE et la touche ▲ ou ▼ pour

désactiver temporairement le blocage V-Chip. N Si vous avez oublié votre code NIP, appuyez sur les touches de la télécommande dans l'ordre suivant pour rétablir le code 0-0-0-0 : POWER (Arrêt) → MUTE → 8 → 2 → 4 → POWER (Marche) Classif. obtenue : TV-14/NL Ce canal est bloqué au moyen du contrôle parental. Veuillez entrer un NIP pour débloquer.

Changé 0~9 Entrez NIP ❑ Sous-titres (Messages affichés à l'écran) Sous-titres → Off / On Vous pouvez activer ou désactiver la fonction des sous-titres. Si la fonction des sous-titres n'est pas disponible, il n'y a pas d'affichage à l'écran. O Appuyez sur la touche CC de la télécommande pour régler la fonction des sous-titres à marche ou arrêt. N L'option Sous-titres ne fonctionne pas dans les modes Composante, HDMI ou PC. Français - 32 BN68-01975K-00CFr.indd 32 2009-02-20 12:48:04 Mode ss-titres codés Vous pouvez sélectionner le mode de sous-titrage souhaité. N L'option de sous-titrage disponible dépend de l'émission diffusée. ● Par défaut / CC1~CC4 / Texte1 ~ Texte4 (canaux analogiques seulement) La fonction de sous-titrage analogique fonctionne en mode canaux analogiques ou lorsqu'un signal est fourni au téléviseur à partir d'un appareil externe. (Selon le signal émetteur, la fonction des sous-titres analogiques peut fonctionner sur les canaux numériques.) ● Default / CC1~CC4 / Text1~Text4 / Service1~Service6 (canaux numériques seulement) La fonction des sous-titres numériques fonctionne seulement sur les canaux numériques. N Les paramètres service1 à 6 en mode Sous-titres numériques ne sont pas toujours disponibles, selon le système de diffusion utilisé. Options de sous-titrage numérique (canaux numériques seulement) ● Format : Cette option permet de choisir entre Par défaut, Petit, Standard et Grand. La couleur par défaut est Standard. ● Style des polices : Cette option comprend Par défaut, Style0 ~ Style7. Vous pouvez modifier la police. La valeur par défaut est Style 0. ● Couleur avant-plan : Cette option permet de choisir entre Par défaut, Blanc, Noir, Rouge, Vert, Bleu, Jaune, Magenta et Cyan. Vous pouvez modifier la couleur des caractères. La valeur par défaut est Blanc. ● Couleur arrière-plan : Cette option permet de choisir entre Par défaut, Blanc, Noir, Rouge, Vert, Bleu, Jaune, Magenta et Cyan. Vous pouvez modifier la couleur de l’arrière-plan des sous-titres. La couleur par défaut est Noir. ● Opacité avant-plan : Cette option comprend Par défaut, Transparent, Translucent, Opaque et Clignotant. Vous pouvez modifier l'opacité des caractères. ● Opacité arrière-plan : Cette option vous permet de choisir entre Par défaut, Transparent, Translucide, Opaque et Clignotant. Vous pouvez modifier l'opacité de l'arrière-plan des sous-titres. ● Retour par défaut : Cette option rétablit les paramètres par défaut des fonctions suivantes : Format, Style de police, Couleur d'avant-plan, Couleur d'arrière-plan, Opacité d'avant-plan et Opacité d'arrière-plan. N Les Options de sous-titrage numérique ne s’activent que si le Mode ss-titres codés est Service 1 ~ Service 6 (si le Mode ss-titres codés est en mode par défaut, les Options de sous-titrage numérique s’activent selon l’émission diffusée. N L'option de sous-titrage disponible dépend de l'émission diffusée. N Par défaut correspond à la configuration standard choisie par le diffuseur. N L’avant-plan et l’arrière plan ne peuvent pas être configurés de la même couleur. N Opacité avant-plan et Opacité arrière-plan ne peuvent pas être tous deux réglés sur Transparent. ❑ Mélodie → Off / Basse / Moyen / Haute Vous pouvez choisir et configurer une mélodie qui se déclenchera à la mise en marche et à l'arrêt du téléviseur. N La mélodie ne joue pas. – Le téléviseur n’émet aucun son parce que vous avez appuyé sur la touche MUTE. – Le téléviseur n’émet aucun son parce que le volume a été réduit au minimum à l’aide de la touche VOL –. – Lorsque la fonction Sleep Timer met le téléviseur hors tension. ❑ Mode Jeu → Off / On En branchant une console de jeu comme une PlayStationMC ou XboxMC, vous pouvez vivre une expérience de jeu plus réaliste en sélectionnant le menu jeu. N Restrictions en mode Jeu (attention) – Pour débrancher la console de jeu et brancher un autre appareil externe, désactivez le Mode Jeu dans le menu de configuration. – Si vous affichez le menu TV en Mode Jeu, l'écran tremblera légèrement. N Si le Mode Jeu est sur On : – Le mode image passe automatiquement à Standard et il ne peut pas être changé. – Le mode sonore passe automatiquement à Personnel et il ne peut pas être changé. Réglez le son à l'aide de l'égaliseur. N Mode Jeu n'est pas disponible en mode TV et PC standard. N Si la qualité de l'image est mauvaise lorsqu'un dispositif externe est branché au téléviseur, vérifier si le Mode Jeu est activé. Définissez le mode Jeu sur Désactivé et connectez des périphériques externes. ❑ Économiseur énergie → Off / Basse / Moyen / Haute / Auto Cette option permet de régler la luminosité de l'écran afin de réduire la consommation d'énergie. Lorsqu’on regarde la télévision le soir, il faut régler l’option du mode Économiseur énergie à Haute pour réduire la fatigue oculaire et la consommation d’énergie. Français - 33 BN68-01975K-00CFr.indd 33 2009-02-20 12:48:04 Entrée et soutien ¦ Configuration du menu d'entrée Permet de sélectionner le téléviseur ou d'autres sources d’entrée externes comme les lecteurs DVD/Blu-ray, les câblosélecteur ou les récepteurs satellite (boîtier décodeur) connectés au téléviseur. Permet de sélectionner la source d'entrée de votre choix. O Appuyez sur la touche SOURCE de la télécommande pour afficher une source de signal externe. Entrée ❑ Liste source Liste source Entrer le nom TV / AV / Composante / PC / HDMI1/DVI (LN19B360, LN19B361, LN22B360) TV / AV / Composante / PC / HDMI1/DVI / HDMI2 (LN26B360, LN32B360) N Vous pouvez sélectionner uniquement les appareils externes déjà branchés au téléviseur. Dans l'option Liste source, les entrées branchées sont en surbrillance et figurent en haut de la liste. Les entrées non branchées figurent au bas de la liste. N Utilisation des touches de couleur de la télécommande avec l'option Liste source – Rouge (Rafraîchir) : permet de rafraîchir les appareils externes branchés. Appuyez sur cette touche si la source est branchée et activée, mais n'apparaît pas dans la liste. – TOOLS (Outils) : affiche les menus Entrer le nom et Information. ❑ Entrer le nom Entrez l'appareil connecté aux prises d'entrée pour vous faciliter la sélection de la source d'entrée. VCR / DVD / Câble STB / Satellite STB / PVR STB / Récepteur A/V / Jeu / Caméscope / PC / DVI PC / DVI / TV / IPTV / Blu-ray / HD DVD / DMA ¦ Configuration du menu de soutien ❑ Autodiagnostic Si vous croyez qu'il y a un problème d'image, effectuez un essai d'image. Vérifiez le modèle des couleurs à l’écran pour voir si le problème persiste. ● Oui : Si la mire ne s’affiche pas ou s’il y a du bruit dans la mire, sélectionnez Oui. Il est possible que votre téléviseur soit défectueux. Communiquez avec le centre d'appel Samsung pour obtenir de l'assistance. ● Non : Si la mire s'affiche correctement, sélectionnez Non. Il est possible qu'un appareil externe soit défectueux. Veuillez vérifier les connexions. Si le problème persiste, consultez le guide d'utilisation de l'appareil externe. Support technique Essai d'image Self Diagnosis

Mise à jour du logiciel Guide de connexion HD Contact Samsung Essai de son Si vous croyez qu'il y a un problème de son, effectuez un essai de son. Pour vérifier le son, vous pouvez faire jouer dans le téléviseur une mélodie préenregistrée. Le message ‘Cet essai de son permet-il de résoudre le problème?’ apparaît à l'écran. N Si les haut-parleurs du téléviseur n'émettent aucun son, assurez-vous que le mode Sélect. le haut-parleur est réglé à Haut-parleur TV dans le menu Son. N Vous entendrez la mélodie durant l'essai même si le mode Sélect. le haut-parleur est réglé à Haut-p. externe ou si vous avez coupé le son avec la touche MUTE. ● Oui : Si, au cours de l'essai de son, un seul haut-parleur émet du son ou si les deux haut-parleurs n'émettent aucun son, sélectionnez Oui. Il est possible que votre téléviseur soit défectueux. Communiquez avec le centre d'appel Samsung pour obtenir de l'assistance. ● Non : Si les haut-parleurs émettent un son normal, sélectionnez Non. Il est possible qu'un appareil externe soit défectueux. Veuillez vérifier les connexions. Si le problème persiste, consultez le guide d'utilisation de l'appareil externe. Puissance signal (canaux numériques seulement) Contrairement aux canaux analogiques, dont la qualité de réception peut varier de ‘neigeuse’ à claire, les canaux numériques (HDTV) offrent soit une réception parfaite, soit aucune réception. Ainsi, contrairement aux canaux analogiques, vous ne pouvez pas syntoniser les canaux numériques. Cependant, vous pouvez régler votre antenne afin d'améliorer la réception des canaux numériques disponibles. N Si l'indicateur de puissance indique que le signal numérique est faible, déplacez l'antenne de manière à augmenter la puissance du signal. Continuez à régler l’antenne jusqu’à ce que vous trouviez la bonne orientation permettant d'obtenir un signal maximum. Français - 34 BN68-01975K-00CFr.indd 34 2009-02-20 12:48:04 ❑ Mise à jour du logiciel Ultérieurement, Samsung mettra à disposition des mises à niveau du micrologiciel pour Clé USB le téléviseur. Visitez Samsung.com ou communiquez avec le centre d’appel Samsung en composant 1-800-SAMSUNG (726-7864) pour obtenir de l’information sur le téléchargement des mises à niveau et sur l’utilisation d’une clé USB. Pour obtenir les mises à niveau, branchez une clé USB au port SERVICE de votre téléviseur. N Insérez une clé USB contenant la mise à niveau du micrologiciel dans le port SERVICE situé sur côté du téléviseur. N Veillez à ne pas interrompre l'alimentation ou retirer la clé USB pendant que la procédure de mise à niveau est en cours. Le téléviseur se mettra hors tension et redémarrera automatiquement une fois la mise à niveau terminée. Veuillez vérifier la version du [LN19B360, LN19B361, LN22B360] micrologiciel une fois que la mise à niveau est terminée. Au moment de la mise à niveau du micrologiciel, les réglages vidéo et audio que vous avez effectués seront remplacés par les réglages par défaut (définis en usine). Nous vous recommandons de prendre en note vos réglages afin de pouvoir les rétablir facilement après la mise à niveau. ❑ Guide de connexion HD Ce menu présente la méthode de branchement qui permet d'obtenir la qualité optimale pour un téléviseur à haute définition. Reportez-vous à cette rubrique lorsque vous branchez des appareils externes au téléviseur. Clé USB [LN26B360, LN32B360] ❑ Contacter Samsung Consultez cette rubrique lorsque votre téléviseur ne fonctionne pas correctement ou lorsque vous souhaitez mettre à niveau le logiciel. Vous pouvez consulter l'information concernant le centre d'appel, le produit ou la méthode de téléchargement du logiciel. Français - 35 BN68-01975K-00CFr.indd 35 2009-02-20 12:48:05 Annexe ¦ Dépannage Le tableau ci-dessous dresse la liste des problèmes courants et suggère des solutions. Si aucun de ces conseils ne permet de corriger le problème, communiquer avec le service à la clientèle de Samsung en composant le 1-800-SAMSUNG. Problème Solution possible Image de qualité médiocre. Essayez un autre canal. / Réglez l’antenne. / Vérifiez tous les branchements de câbles. Son de qualité médiocre. Essayez un autre canal. / Réglez l’antenne. Aucune image ou aucun son. Essayez un autre canal. / Appuyez sur la touche SOURCE. Vérifiez si le téléviseur est branché. / Vérifiez le branchement de l’antenne. Il n’y a pas de son ou le son est trop bas alors que le volume est réglé au maximum. Dans un premier temps, vérifiez le volume pour les éléments branchés sur votre téléviseur (récepteur de diffusion numérique, DTV, DVD, récepteur de diffusion par câble, magnétoscope, etc.). Réglez ensuite le volume du téléviseur en conséquence. L’image roule verticalement. Vérifiez tous les branchements des câbles. La qualité de l’image laisse à désirer. Effectuez l'essai d'image dans le menu Self diagnostic. Le son laisse à désirer. Effectuez l'essai de son dans le menu Self diagnostic La télévision fonctionne irrégulièrement. Débranchez la télévision pendant 30 secondes puis essayez de nouveau. Le téléviseur ne s’allume pas. Vérifiez que la prise électrique fonctionne correctement. La télécommande ne fonctionne pas. Remplacez les piles de la télécommande. Nettoyez la partie supérieure de la télécommande (fenêtre de transmission). Vérifiez les bornes de la batterie. Message ‘Vérifier signal câble’. Assurez- vous que le câble d’interface est solidement branché aux sources PC. Message ‘Mode non disponible’. Vérifiez la résolution maximale et la fréquence vidéo de l’appareil branché. Comparez ces valeurs aux données des modes d’affichage. Problème d’écran en télédiffusion numérique. Vérifiez la puissance du signal numérique et l’entrée de l’antenne. L’image est trop claire ou trop sombre. Réglez la luminosité et le contraste. / Utilisez la fonction de réglage fin. Barres noires à l’écran. Assurez-vous que votre réception est en haute définition (HD). Les stations des canaux à haute définition émettent parfois en signaux à définition standard (SD), ce qui peut causer la formation de barres noires. Réglez votre câblosélecteur ou récepteur satellite sur le mode Étirer ou format large pour éliminer les barres. L’image a une teinte rouge, verte ou rose. Assurez-vous que les câbles pour composants sont branchés aux prises correspondantes. Le mode Sous-titres ne fonctionne pas. Si vous utilisez un câblosélecteur ou un récepteur satellite, vous devez réglez le mode Sous-titres sur le récepteur et non sur le téléviseur. Image embrouillée. Le logiciel de votre câblosélecteur a besoin d’une mise à niveau. Communiquez avec votre câblodistributeur. Images fantômes. La raison peut être une incompatibilité avec votre câblosélecteur. Pour supprimer ce problème, branchez les câbles pour composants. Des barres horizontales clignotent, scintillent ou tremblent sur l’image. Ajustez la fonction de réglage de base, puis réglez la fonction de réglage fin. Des barres verticales clignotent, scintillent ou tremblent sur l’image. Ajustez la fonction de réglage de base, puis réglez la fonction de réglage fin. L’écran est noir et le témoin d’alimentation clignote. Sur votre ordinateur, vérifiez : l’alimentation, le câble de signal. La télévision est en mode gestion d’énergie. Déplacez la souris de l'ordinateur ou appuyez sur n'importe quelle touche du clavier. Il est possible que l’image ne soit pas stable et qu’elle donne l’impression de vibrer lorsqu’un ordinateur est connecté à l’entrée PC. Si le réglage est incorrect, utilisez le programme utilitaire de votre ordinateur pour modifier les paramètres d’affichage. Votre téléviseur prend en charge les fonctions d’affichage multibalayage dans les domaines de fréquence suivant : - Fréquence horizontale (KHz) : 30~60 - Fréquence verticale (Hz) : 60~75 - Taux de rafraîchissement maximum de l’ordinateur (à 60 Hz) : 1360 x 768 Français - 36 BN68-01975K-00CFr.indd 36 2009-02-20 12:48:05 Problème Solution possible L’image n’est pas centrée sur l’écran. Réglez la position horizontale et verticale. La position de l’écran doit être réglée sur la source de sortie (c.-à-d. STB) à l’aide d’un signal numérique. L’image semble déformée dans un angle de l’écran. la fonction Plein écran est sélectionnée avec certains appareils externes, l'image peut sembler déformée dans un angle de l'écran. Ce dommage est causé par les appareils externes et non par le téléviseur. Le message Rétablit tous les paramètres aux réglages prédéfinis en usine.’ s'affiche. Ce message s'affiche lorsqu'on maintient la touche EXIT enfoncée pendant quelques instants. Les paramètres sont rétablis aux réglages prédéfinis en usine. N L'écran TFT ACL utilise un affichage constitué de pixels secondaires (3 133 440) nécessitant une technologie sophistiquée. Cependant, il se peut qu’il y ait à l’écran quelques pixels lumineux ou noirs. Ces pixels n’ont aucun impact sur les performances de ce produit. ¦ Installation du support

1. Fixez votre téléviseur ACL sur le support.

N Deux personnes ou plus devraient porter le téléviseur. N S’assurer de bien distinguer le devant et l’arrière du support lors de l’assemblage. N Pour veiller à ce que le téléviseur soit installé sur le support au niveau approprié, n’exercez pas de pression excessive sur les côtés supérieurs droit et gauche du téléviseur.

2. Visser les deux vis à la position 1, puis visser les deux vis à la position 2.

N Placez l’appareil à la verticale et vissez les vis. Si vous vissez les vis lorsque le téléviseur est en position horizontale, il pourrait pencher vers un côté. ¦ Retrait du support

1. Retirez les quatre vis à l’arrière du téléviseur.

2. Séparez le support du téléviseur.

N Deux personnes ou plus devraient porter le téléviseur.

3. Placez le couvercle sur l’orifice inférieur.

Français - 37 BN68-01975K-00CFr.indd 37 2009-02-20 12:48:05 ¦ Réglage du support (LN19B360, LN19B361)

1. Placer l'avant du téléviseur sur un chiffon doux ou un coussin posé sur une table (voir figure 1.

– Aligner le bas du téléviseur sur le bord de la table. 2. Exercer une pression au centre à l'arrière du téléviseur. Ajuster le support comme à la figure 2 tout en appuyant sur le bouton à l'arrière du support.

3. Placer le téléviseur sur la table en s'assurant qu'il est bien soutenu.

¦ Réglage de l'angle du téléviseur (LN19B360, LN19B361) 1 Réglage d'angle lorsque le téléviseur se trouve sur son support. 2 Réglage d'angle lorsqu'on passe de la configuration de support à la fixation murale (1→3, 3→1) 3 Réglage d'angle lorsque le téléviseur est fixé au mur N Pour ajuster le support, appuyer sur le bouton à l'arrière de ce dernier.

1. La figure 1 indique l'angle d'adjustement (-2°~14°) lorsqu'on utilise le téléviseur sur son support.

Une inclinaison excessive peut provoquer le renversement du téléviseur et des dommages.

2. La figure 2 montre l'angle de réglage (14°~80°) lorsqu'on passe de la configuration de support à la fixation murale.

3. La figure 3 indique l'angle d'adjustement (0°~10°) lorsqu'on pose le téléviseur sur un mur.

N Un ‘clic’ se fait entendre lorsque l'angle passe de 1 à 2 ou de 3 à 2. Français - 38 BN68-01975K-00CFr.indd 38 2009-02-20 12:48:06 ¦ Installation de dispositifs de fixation compatibles VESA (LN19B360, LN19B361) Touche Plaque de fixation (vendue séparément)

1. Placer le téléviseur sur un chiffon doux ou un coussin sur une table.

2. Pour ajuster le support, appuyer sur le bouton à l'arrière de ce dernier.

3. Aligner la plaque d'interface du support (non fournie) sur les orifices de la partie inférieure du support et la fixer en place à l'aide des quatre vis fournies avec la base de type articulé, le support mural suspendu ou un autre support (non fourni). ¦ Utilisation des couvercles décoratifs (LN19B360, LN19B361)

1. Pour installer le téléviseur sur un mur sans utiliser le support, placer les couvercles décoratifs dans les orifices, tel qu'indiqué sur l'image 1.

2. Une fois les couvercles en place, les fixer avec quatre vis, tel qu'indiqué sur l'image 2.

Français - 39 BN68-01975K-00CFr.indd 39 2009-02-20 12:48:06 ¦ Spécifications de l'ensemble d’installation murale (VESA) Installez votre support mural sur un mur solide et perpendiculaire au plancher. Pour le fixer à d’autres matériaux, veuillez communiquer avec votre détaillant. Si vous l’installez au plafond ou sur un mur incliné, il risque de tomber et de causer des blessures. N Les dimensions standard pour les ensembles de fixation murale figurent dans le tableau ci-dessus. N Un manuel d’installation détaillé et toutes les pièces nécessaires à l’assemblage sont comprises à l’achat de notre ensemble d’installation murale. N N’utilisez pas de vis plus longues que les dimensions standard : elles pourraient endommager l’intérieur du téléviseur. N En ce qui a trait aux supports muraux non conformes aux spécifications de vis de la norme VESA, la longueur des vis peut différer selon leurs spécifications. N N’utilisez pas de vis non conformes aux spécifications de vis de la norme VESA. N Ne serrez pas trop les vis, cela pourrait endommager le produit ou provoquer sa chute et causer des blessures. Samsung décline toute responsabilité eu égard à de tels accidents. N Samsung ne saurait être tenu responsable des dommages au produit ou des blessures occasionnés par l'utilisation d'un support mural non conforme aux spécifications VESA ou non recommandé, ou si le consommateur ne suit pas les instructions d'installation du produit. N Nos modèles de 57 po et 63 po ne sont pas conformes aux spécifications VESA. Par conséquent, vous devez utiliser notre ensemble de fixation conçu pour ces modèles. N Au montage, l'inclinaison du téléviseur ne doit pas dépasser 15 degrés. Type de produits TV ACL TV à écran à plasma LFD pouces Spéc. VESA (A * B) 19 ~ 22 100 x 100 23 ~ 29 200 x 100 30 ~ 40 200 x 200 46 ~ 55 400 x 400 57 ~ 70 800 x 400 80 ~ 1400 x 800 42 ~ 50 400 x 400 58 ~ 63 600 x 400 70 ~ 800 x 400 80 ~ 1400 x 800 30 ~39 200 x 200 40 ~ 52 400 x 400 55 ~ 70 800 x 400 70 ~ 1400 x 800 Vis standard Quantité

N’installez pas l'ensemble d'installation murale lorsque le téléviseur est en fonctionnement. Une blessure par choc électrique pourrait en résulter. ¦ Utilisation du verrou antivol Kensington Le verrou Kensington est un dispositif permettant de fixer physiquement un système utilisé un endroit public. L’apparence et le mode de verrouillage peuvent être différents de ceux illustrés, selon le fabricant. Veuillez consulter le manuel fourni avec le verrou Kensington pour sa bonne utilisation. Le verrou doit être acheté séparément. N L'emplacement du verrou Kensington peut varier en fonction du modèle.

1. Insérez le dispositif de verrouillage dans la fente Kensington du téléviseur ACL (1) et

tournez-le dans le sens de verrouillage (2).

2. Branchez le câble du verrou Kensington (3).

3. Fixez le verrou Kensington sur un bureau ou tout autre objet lourd inamovible.

Français - 40 BN68-01975K-00CFr.indd 40 2009-02-20 12:48:07 ¦ Fixation du téléviseur au mur Mise en garde : Le téléviseur pourrait tomber si vous le tirez ou le poussez ou si vous y grimpez. Assurez-vous que les enfants ne se pendent pas au-dessus du téléviseur ou qu'ils ne le déstabilisent pas; le téléviseur pourrait basculer et causer des blessures graves ou la mort. Suivez les consignes de sécurité fournies dans le prospectus de sécurité inclus. Pour plus de stabilité, installez le dispositif anti-chute par mesure de sécurité en suivant les étapes données ci-dessous. Composants (selon le modèle): Support pour téléviseur Vis 1 (M4 X L16) Pour empêcher le téléviseur de tomber :

1. Fixer le support au téléviseur en serrant les vis 1 (M4 X L16) dans les trous au centre du téléviseur.

N Assurez-vous de n'utilisez que les vis fournies. 2. Fixez solidement les vis au mur ou à l'armoire auquel sera installé le téléviseur. Attachez le support du téléviseur fixé à ce dernier, ainsi que les vis insérées dans le mur ou dans l’armoire, de sorte à immobiliser le téléviseur. N Les vis utilisées au mur ou dans l'armoire sont vendues séparément. N Fixez le téléviseur près du mur pour ne pas qu'il ne tombe. N Lorsque vous fixez le téléviseur au mur, attachez le cordon de niveau avec le sol ou incliné vers le bas par mesure de sécurité. N Vérifiez que le cordon ou le lien ne se détache pas. N Avant de déplacer le téléviseur, débranchez d'abord le cordon. 3. Vérifiez l'état des connexions. Inspectez périodiquement les connexions en cas de signes de fatigue ou de pannes. En cas de doute au sujet des points d’ancrage, communiquez avec un installateur professionnel. Français - 41 BN68-01975K-00CFr.indd 41 2009-02-20 12:48:07 ¦ Spécifications Modèle Taille de l’écran (diagonale) Résolution PC (optimale) Son (Sortie) Dimensions ((WxDxH) Sans support Avec support Poids Sans support Avec support LN19B360 / LN19B361 LN22B360 19 pouces (18.9 pouces en diagonale) 22 pouces (21.9 pouces en diagonale) 1360 x 768 @ 60Hz 1360 x 768 @ 60Hz 3W x 2 3W x 2

Facteurs environnementaux Température de fonctionnement Niveau d'humidité durant le fonctionnement Température pour l'entreposage Niveau d'humidité pour l'entreposage 50°F à 104°F (10°C à 40°C) 10% à 80%, sans condensation -4°F à 113°F (-20°C à 45°C) 5% à 95%, sans condensation Support pivotant (gauche/droite) Modèle Taille de l’écran (diagonale) Résolution PC(optimale) Son (Sortie) Dimensions (WxDxH) Sans support Avec support Poids Sans support Avec support

Facteurs environnementaux Température de fonctionnement Niveau d'humidité durant le fonctionnement Température pour l'entreposage Niveau d'humidité pour l'entreposage Support pivotant (gauche/droite) 50°F à 104°F (10°C à 40°C) 10% à 80%, sans condensation -4°F à 113°F (-20°C à 45°C) 5% à 95%, sans condensation

-20˚ ~ 20˚ N Le design et les spécifications peuvent changer sans préavis. N Cet appareil est un appareil numérique de catégorie B. N Pour les caractéristiques d’alimentation et de consommation électrique, voir l’étiquette fixée au produit. Français - 42 BN68-01975K-00CFr.indd 42 2009-02-20 12:48:07 ¦ Dimensions LN26B360

REMARQUE : Les dessins ne sont pas nécessairement à l’échelle. Certaines dimensions peuvent avoir été changées sans avis. Mesurez les dimensions avant d'installer votre téléviseur. Nous n’assumons aucune responsabilité pour les erreurs typographiques ou d’impression. © 2009 Samsung Electronics America, Inc Français - 43 BN68-01975K-00CFr.indd 43 2009-02-20 12:48:08 LN32B360

REMARQUE : Les dessins ne sont pas nécessairement à l’échelle. Certaines dimensions peuvent avoir été changées sans avis. Mesurez les dimensions avant d'installer votre téléviseur. Nous n’assumons aucune responsabilité pour les erreurs typographiques ou d’impression. © 2009 Samsung Electronics America, Inc Français - 44 BN68-01975K-00CFr.indd 44 2009-02-20 12:48:08 Cette page est laissée intentionnellement en blanc. BN68-01975K-00CFr.indd 45 2009-02-20 12:48:08
