MODE D'EMPLOI PS-42V4S SAMSUNG

éviter la rémanence, réduisez le niveau de contraste ou de luminosité de l’écran lorsque vous affichez une image figée. ◆ Défaut de cellule L’écran à plasma est constitué de cellules minces. Bien que les écrans soient produits avec plus de 99,9 pour cent de cellules actives, il peut y avoir des cellules qui n'émettent pas de lumière ou qui restent allumées. ◆ Hauteur L’écran à plasma est normalement conçu pour être utilisé à une altitude inférieure à 2000 m. Il peut fonctionner de façon anormale au-dessus de 2000 mètres d’altitude. Ne l’installez pas et ne le faites pas fonctionner dans ces conditions. ◆ Garantie - La garantie ne couvre pas les dommages causés par la rémanence. - Les brûlures ne sont pas couvertes par la garantie.

2_BN68-00630T-00_Fre

Assemblage de la base-support Installation de l’écran à plasma sur un panneau d'applique murale Raccordement des enceintes Branchement à un réseau de télévision câblée ou hertzienne Branchement à un récepteur satellite ou à un décodeur Mise en marche et arrêt Mise en mode Standby <Veille> Télécommande Fonction Plug & Play Choix de la langue

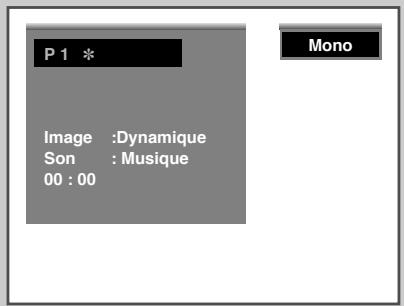

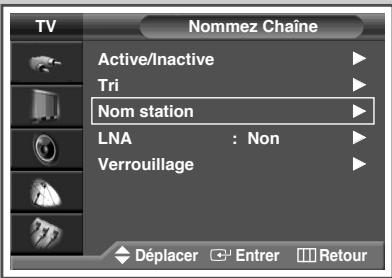

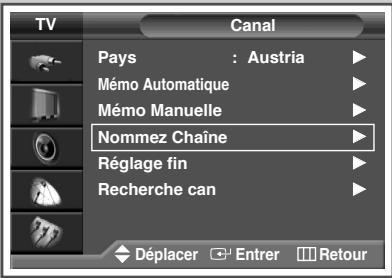

8 9 Attribution de noms aux canaux Activation du verrouillage Informations d’affichage Utilisation de la fonction LNA (Amplificateur à faible bruit)

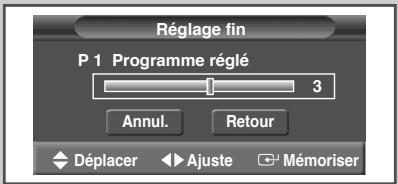

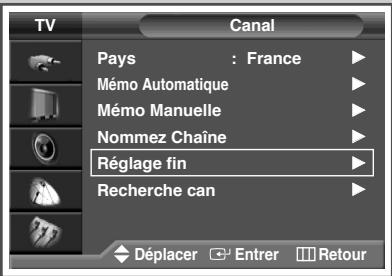

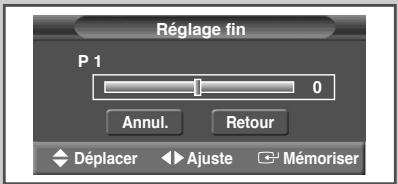

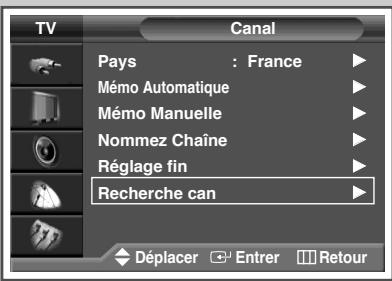

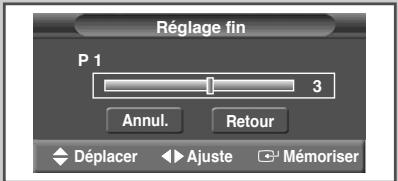

Utilisation de la syntonisation fine Visualisation de l’image du balayage des canaux Gel de l’image actuelle Sélection de la taille de l'image Sélection du Mode film DNIeTM(Moteur d’images numériques d’aspect naturel ) Réglage du mode Ecran bleu Réglage du son mélodique Affichage image dans l'image (PIP) Utilisation de la fonction Digital NR (Réduc. bruit) Changement de la norme Son

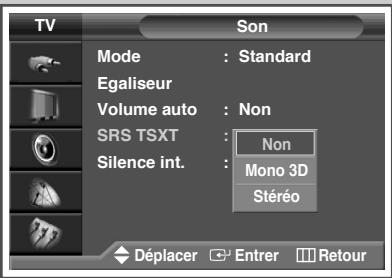

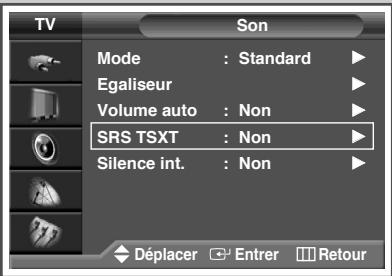

27 28 Réglage de TruSurround XT Sélection de Silence int. Sélection du mode Son (en fonction du modèle) Réglage de Veille auto. Réglage et affichage de l’heure actuelle Mise en marche et arrêt automatiques de votre téléviseur Visualisation d'une source de signal externe Redirection d’une entrée vers une sortie externe

Branchement et utilisation de l’ensemble Home Theater Configurations des broches

51 MENU Afficher et quitter le menu.

◆ vous venez d'acheter l'écran à plasma ◆ la télécommande ne fonctionne plus correctement

Retirez le couvercle situé à l'arrière de la télécommande en exerçant une pression sur le symbole ( ) et en le tirant vers le bas fermement.

◆ Signe + de la pile sur le + de la télécommande

Replacez le couvercle en l'alignant avec la base de la télécommande et en exerçant une pression pour le remettre en place.

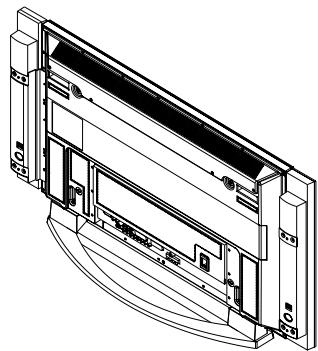

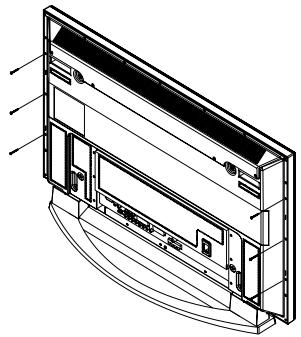

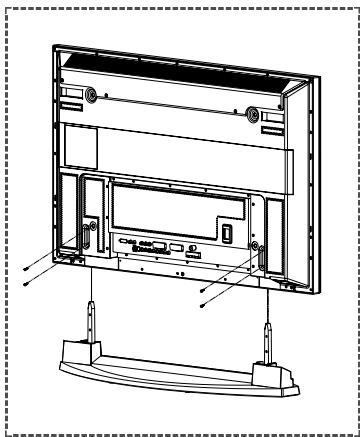

Assemblage de la base-support (Option)

En fonction du modèle, la base-support est vendue séparément.

Assemblez les deux mâts de soutien et la base-support et fixez fermement les deux côtés des mâts de soutien à l'aide des 8 vis fournies.

- l’installer dans une zone soumise à des vibrations ou à des hautes tensions. - l’installer à proximité ou dans le rayon d'action d'un appareil de chauffage. ◆ Utilisez seulement les pièces et composants recommandés par le fabricant.

Kits de montage (Vendus séparément)

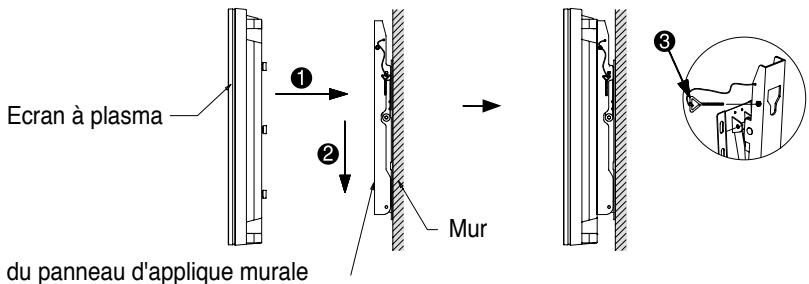

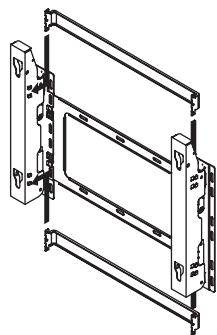

Fixation pour montage mural

Dispositif de fixation en plastique

Serrez la vis imperdable dans le sens de la flèche après avoir assemblé la fixation.

◆ Prenez garde de ne pas vous pincer les doigts lors du positionnement et du réglage de l’angle.

◆ Veillez à ce que la fixation pour montage mural soit solidement accrochée au mur pour éviter toute blessure liée à la chute de l’écran à plasma.

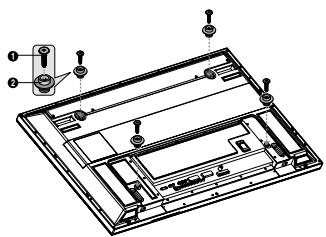

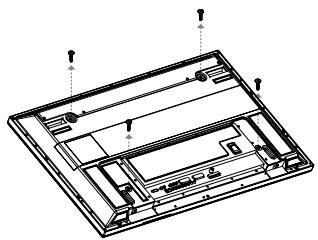

Serrez les vis du dispositif de fixation en plastique à l’arrière de l’écran à plasma.

Pour des raisons de sécurité, veillez à fixer l’écran à plasma à l’aide des goupilles de sécurité. Si vous n’utilisez pas les goupilles de sécurité, l’écran à plasma pourrait tomber, ce qui pourrait entraîner de graves blessures.

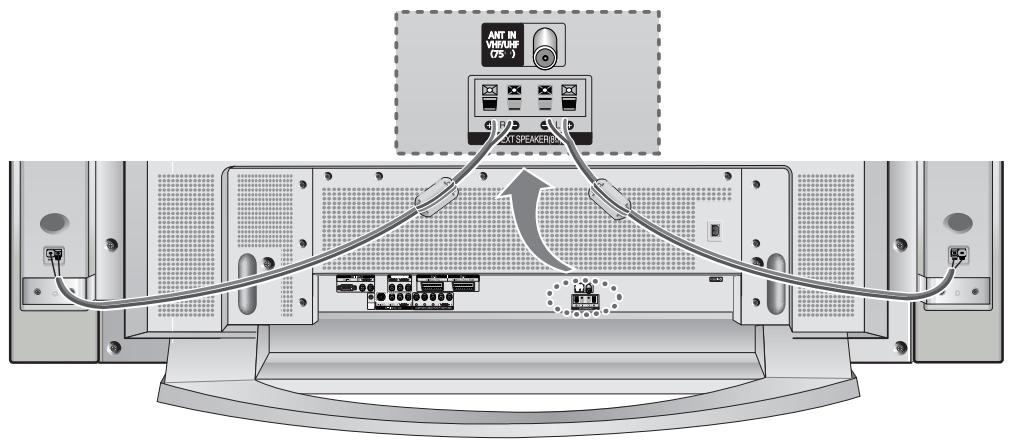

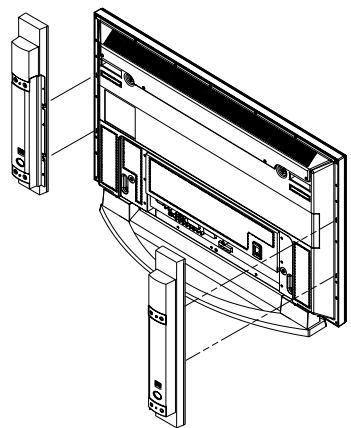

Avant de brancher le fil de l'enceinte à l'écran à plasma, éteignez votre écran.

Les noyaux ferrite permettent d'atténuer les signaux parasites. Lorsque vous effectuez un branchement, fixez un noyau ferrite sur le câble à proximité de la fiche.

◆ Un réseau de télévision câblée

◆ Un réseau satellite

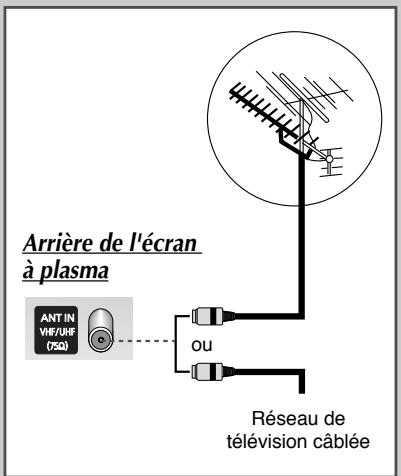

Dans les trois premiers cas, branchez le câble d’entrée du réseau ou de l’antenne à la prise coaxiale 75Ω située à l’arrière de l’écran

Si vous disposez d’une antenne intérieure, vous devrez peut-être l’orienter lors du réglage de votre écran à plasma jusqu’à l’obtention d’une image à la fois nette et claire.

Pour plus d’informations, reportez-vous à: ◆ “Mémorisation automatique des canaux” page 19 ◆ “Mémorisation manuelle des canaux” page 20

Arrière de l'écran

Réseau de télévision câblée

Arrière de l'écran à plasma

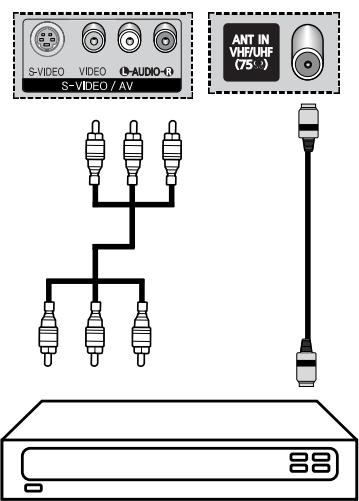

Afin de regarder des programmes de télévision via un réseau satellite, vous devez brancher un récepteur satellite à l’arrière de l’écran à plasma.

Afin de décrypter un signal de transmission codé, vous devez brancher un décodeur à l’arrière de l’écran à plasma.

Utilisation d’un câble coaxial

Raccordez le câble coaxial aux appareils suivants: ◆ Prise de sortie du récepteur (ou du décodeur). ◆ Prise d’entrée de l’antenne du téléviseur.

Si vous souhaitez raccorder à la fois un récepteur satellite (ou un décodeur) et un magnétoscope, vous devrez brancher:

◆ Le récepteur (ou le décodeur) au magnétoscope ◆ Le magnétoscope à l’écran à plasma Dans les autres cas, raccordez directement le récepteur (ou le décodeur) à votre écran à plasma.

Récepteur satellite/Décodeur

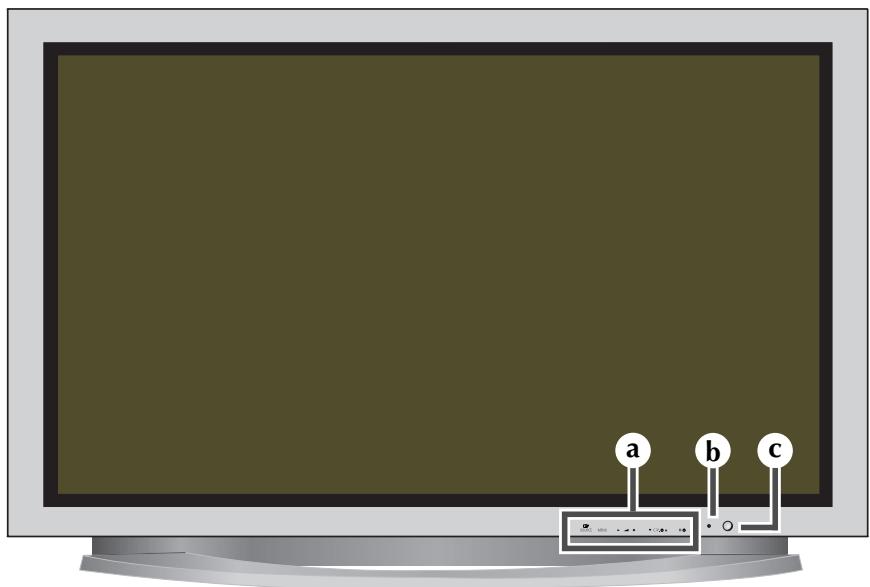

Façade de l’écran à plasma

Branchez la prise mâle du câble relié au secteur à une prise femelle appropriée.

Appuyez sur le bouton “ I / ” placé en façade (ou le bouton POWER ( ) de la télécommande) pour allumer l’écran à plasma. Résultat:

Le dernier programme que vous avez regardé est automatiquement re-sélectionné.

n’avez encore mémorisé aucun canal, aucune image

➣ Sinettevousn’apparaît. Reportez-vous à “Mémorisation automatique des canaux” page 19 ou “Mémorisation manuelle des canaux” page 20. Le mode veille peut être utile lorsque vous souhaitez éteindre votre téléviseur temporairement (pendant un repas par exemple).

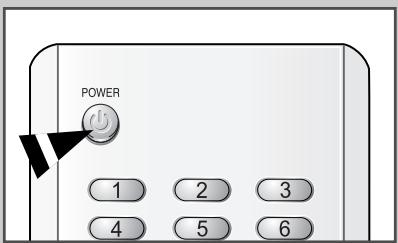

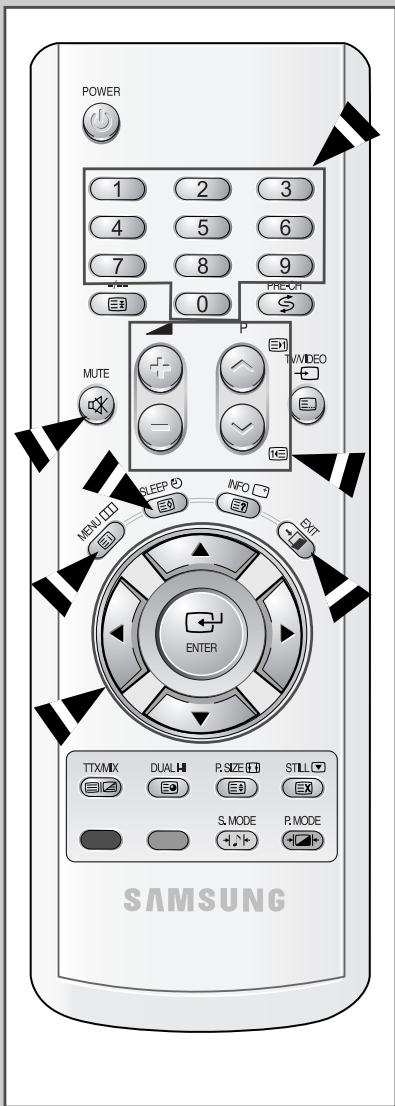

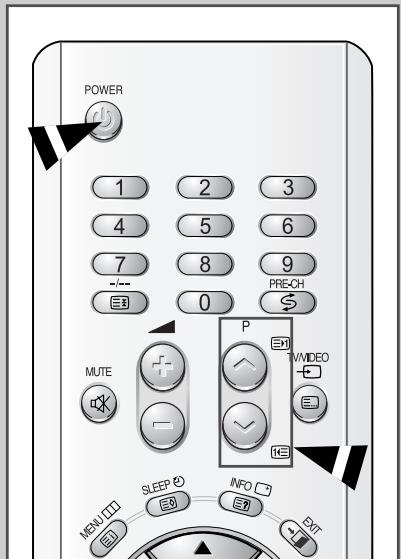

Appuyez sur le bouton POWER (

Pour rallumer votre écran à plasma, appuyez simplement de nouveau sur le bouton POWER ( ) ou sur un bouton numérique. pouvez également le rallumer en appuyant sur le bouton ➣ Vous P ou .

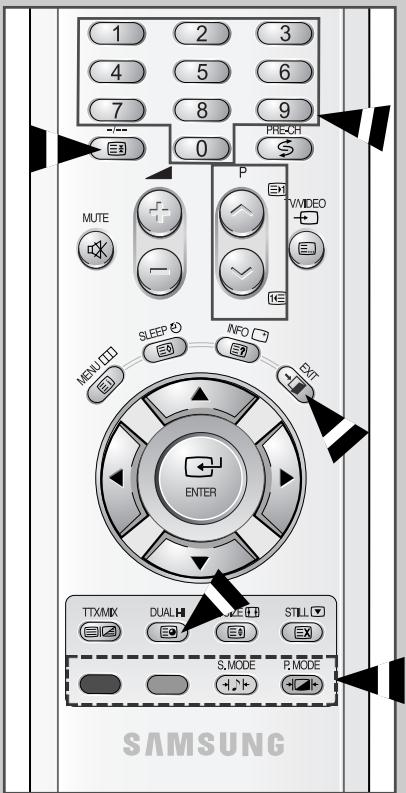

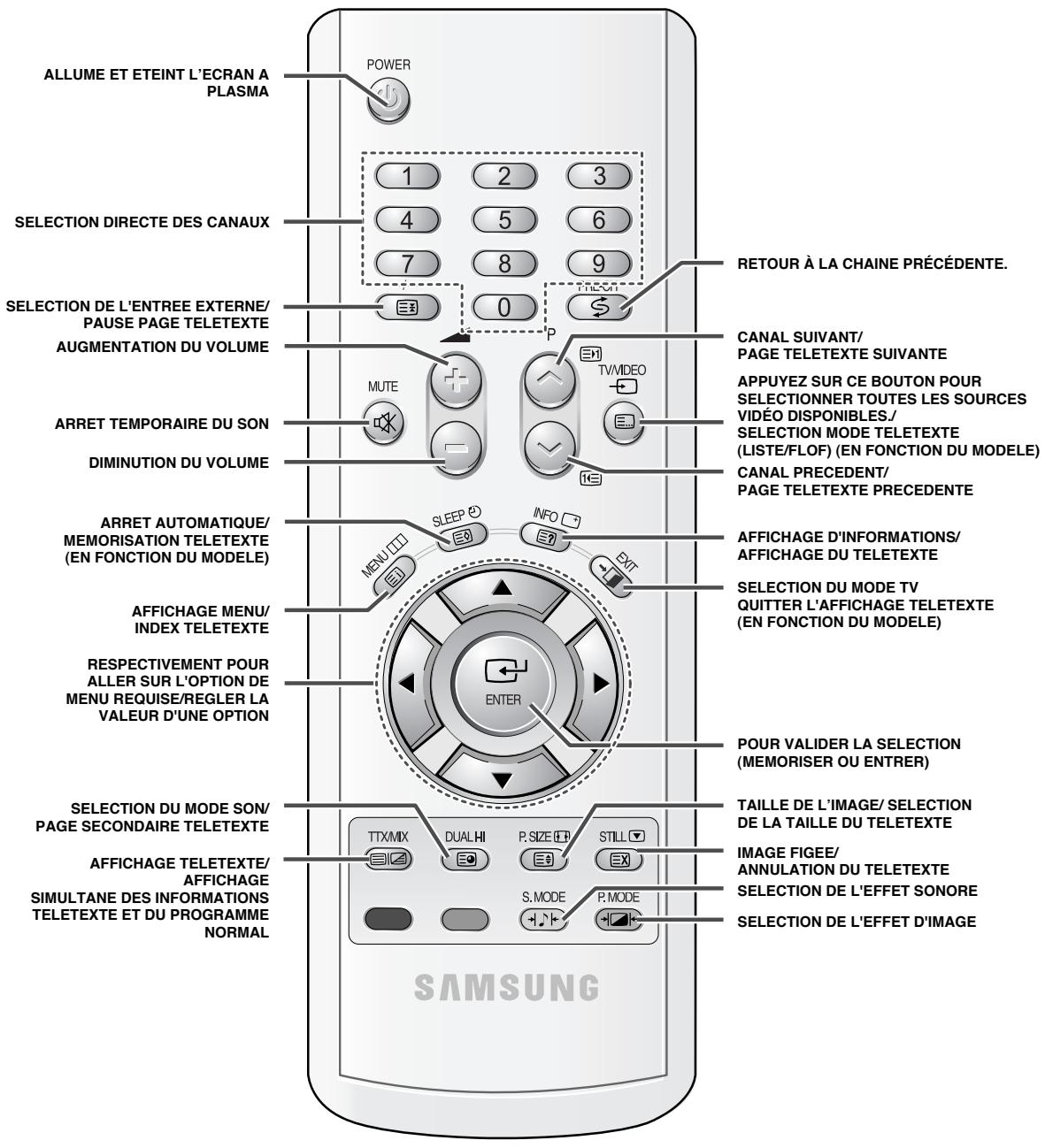

Le tableau suivant présente les boutons les plus fréquemment utilisés ainsi que leurs fonctions. Bouton

SLEEP Pour afficher le canal mémorisé suivant.

Sinon, c’est le canal à un seul chiffre qui s’affichera.

Pour sélectionner un intervalle de temps prédéfini

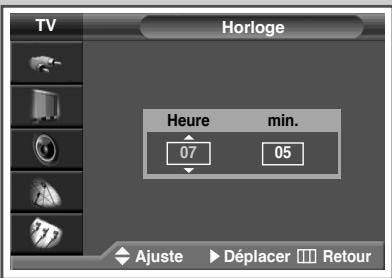

Réglez les heures et les minutes en appuyant sur le bouton ▲ ou ▼.

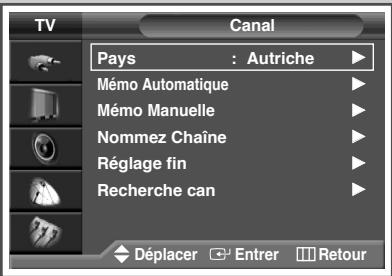

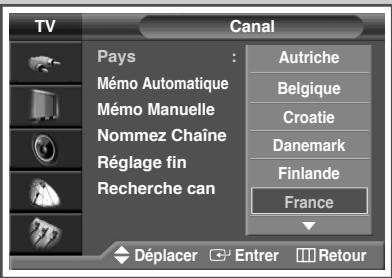

TV Vous pouvez toutefois organiser les numéros manuellement et supprimer les chaînes que vous ne souhaitez pas regarder.

Résultat: La recherche s’arrête automatiquement. Les canaux sont organisés et mémorisés selon leur position dans la plage de fréquences, (de la plus basse à la plus haute). Le programme sélectionné à l’origine s’affiche alors.

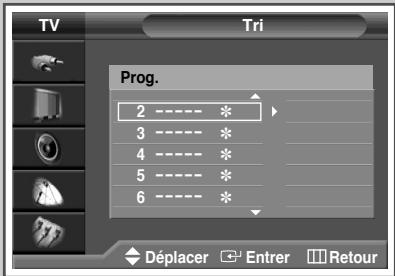

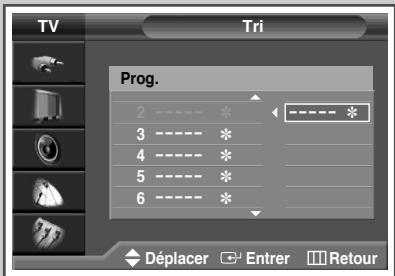

◆ les organiser dans l'ordre de votre choix (voir page 23) ◆ supprimer un canal (voir page 22) ◆ effectuer une syntonisation fine de la réception si nécessaire (voir page 31) ◆ attribuer un nom aux canaux mémorisés (voir page 24) ◆ Activation/désactivation de la fonction Digital Noise Reduction Feature (Réduction du bruit numérique) (voir page 36)

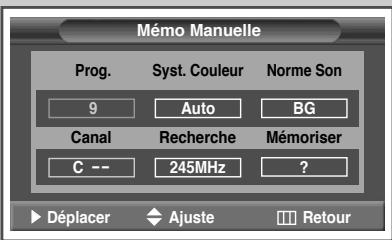

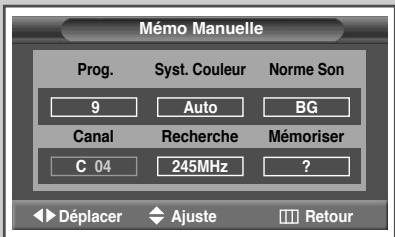

◆ le numéro du programme qui vous servira à identifier chaque canal mémorisé

◆ Appuyez sur le bouton √ .

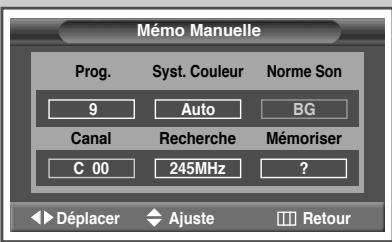

◆ Utilisez les boutons numériques (0 à 9) pour sélectionner le numéro de votre choix. n’y a aucun son ou que le son est anormal, re➣ S’il sélectionnez la norme son requise.

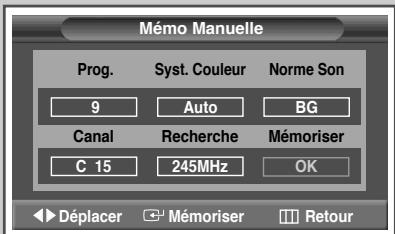

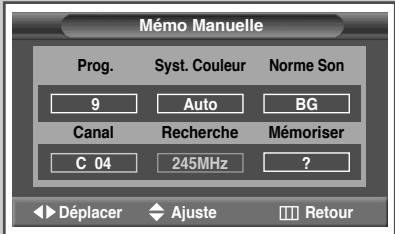

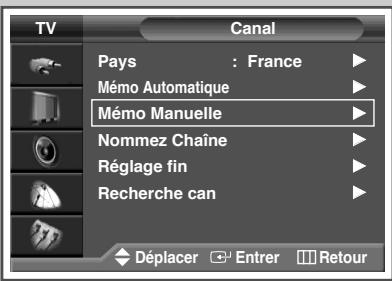

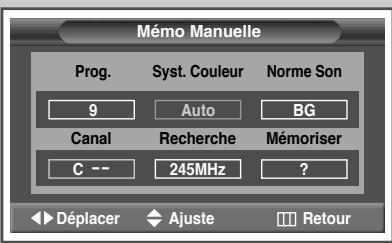

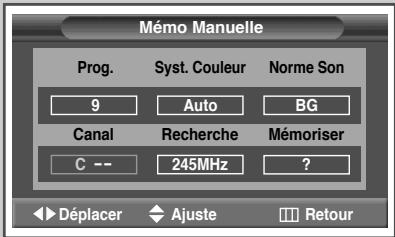

Si vous ne connaissez pas les numéros de canal, sélectionnez

Recherche en appuyant sur le bouton œ ou √. Appuyez sur le bouton † ou … pour démarrer la recherche. Résultat: Le syntoniseur balaie la plage de fréquences jusqu’à ce que vous receviez le premier canal ou le canal que vous avez sélectionné sur votre écran.

† ou … jusqu’à ce que vous trouviez le numéro correct.

Pour mémoriser le canal et le numéro de programme qui lui est associé, sélectionnez Mémoriser en appuyant sur le bouton œ ou √. Appuyez sur le bouton ENTER ( ).

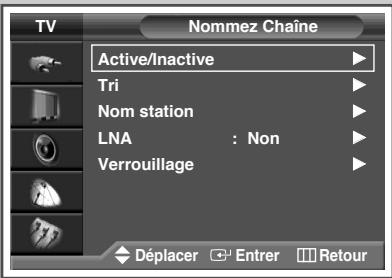

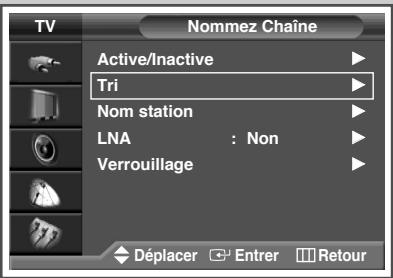

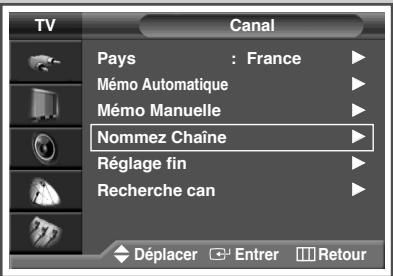

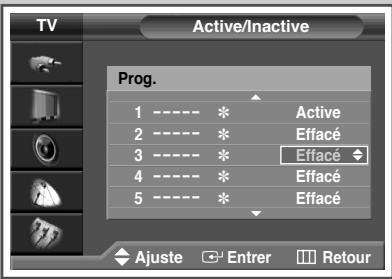

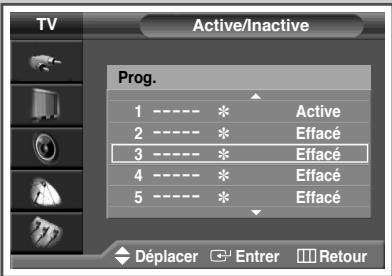

Active/Inactive. Appuyez sur le bouton ENTER (

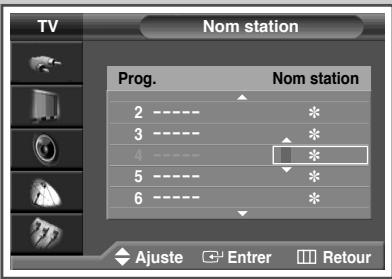

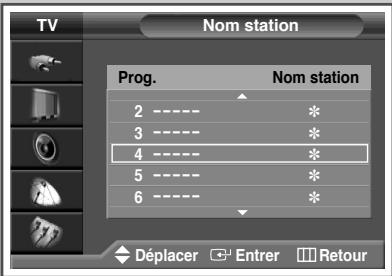

Résultat: Des indications fléchées s’affichent autour de la case du nom.

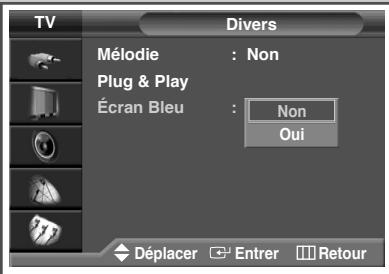

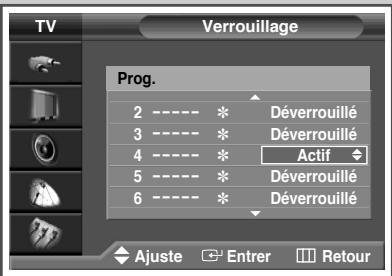

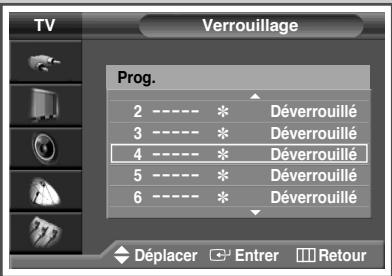

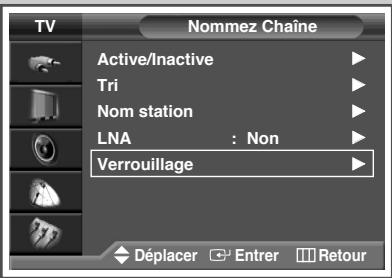

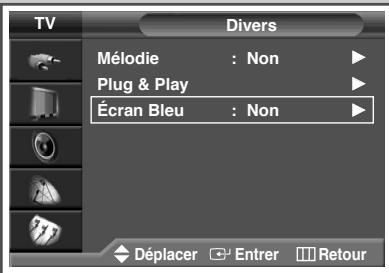

Ecran bleu s'affiche lorsque Verrouillage est activé.

Appuyez sur le bouton ENTER (

) pour confirmer votre sélection.

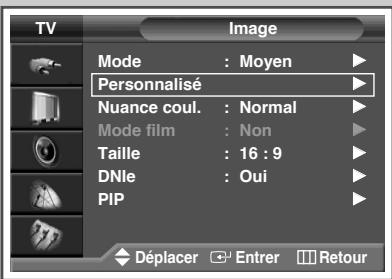

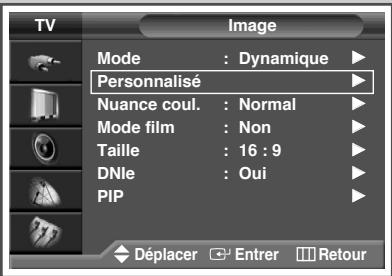

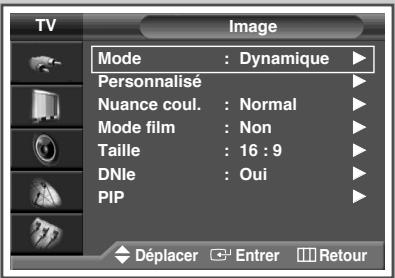

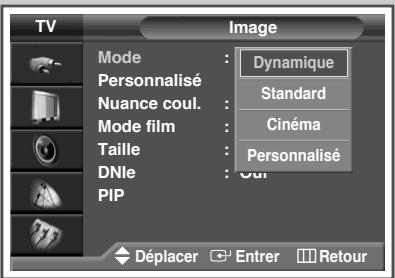

Changement de la norme Image

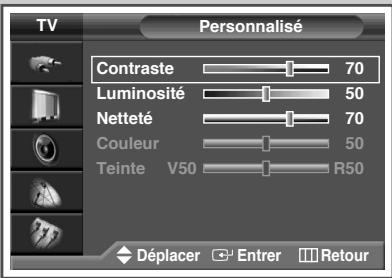

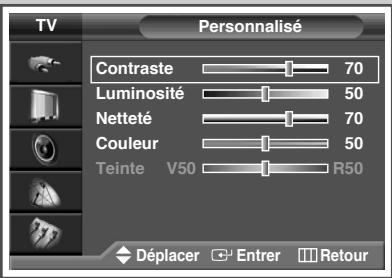

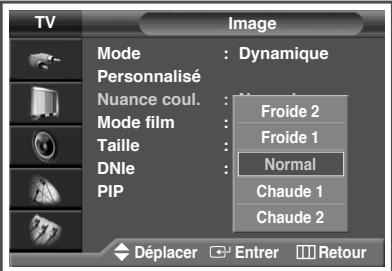

Les options s’affichent dans l’ordre suivant : ◆ Personnalisé : Contraste, Luminosité, Netteté, Couleur, Teinte (NTSC UNIQUEMENT)

Si vous changez de quelque façon que ce soit ces réglages, la norme Image passe automatiquement à Personnalisé

La barre horizontale s'affiche. Déplacez le curseur de la barre horizontale vers la gauche ou vers la droite en appuyant sur le bouton œ ou √ .

Appuyez sur le bouton MENU pour confirmer votre choix.

2_BN68-00630T-00_Fre

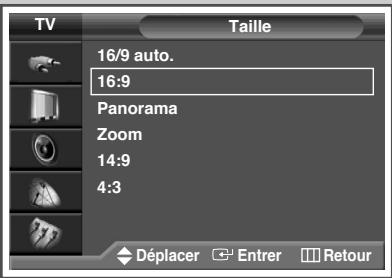

◆ Les options P.SIZE (FORMAT IMAGE) peuvent varier en fonction de la source d'entrée.

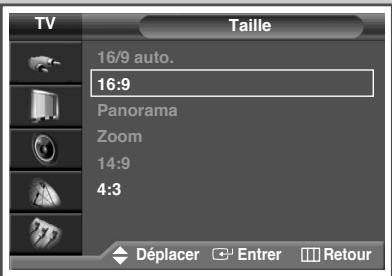

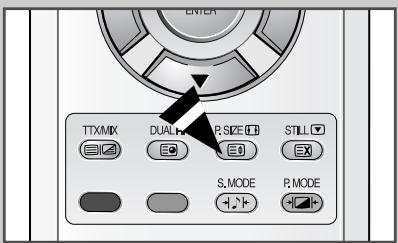

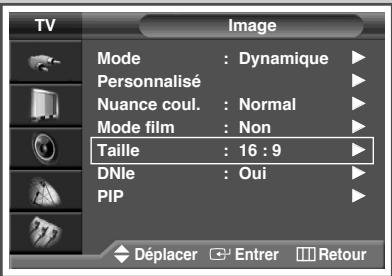

Positionnement et dimensionnement de l'écran à l'aide du zoom

: Agrandit davantage la taille de l’image que le mode 4:3. ◆ 4:3 : Pour régler l'image en mode normal, c.-à-d. 4:3.

◆ L'agrandissement de l'affichage n'est possible que dans les modes d'entrée TV/VIDEO/SVIDEO/COM. ◆ Les modes DVI ne permettent pas l'utilisation de la fonction d'agrandissement de l'affichage.

Appuyez sur le bouton ENTER (

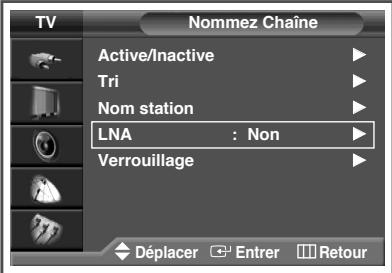

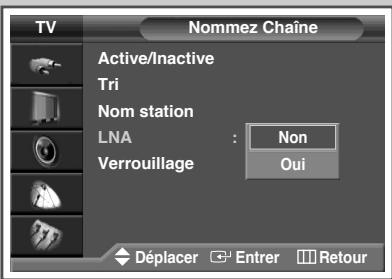

◆ Si l’image est brouillée avec LNA réglé sur Oui, sélectionnez Non. ◆ Le réglage de LNA doit être effectué pour chaque canal.

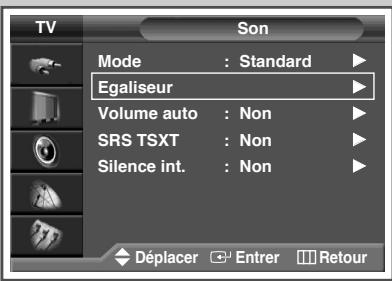

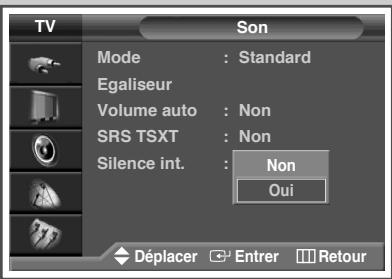

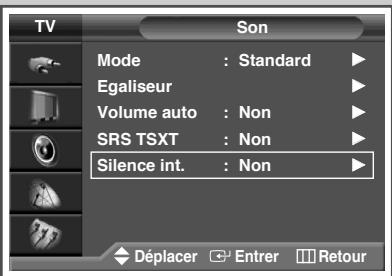

Sélection de Silence Int.

Pour entendre le son par l’intermédiaire de haut-parleurs séparés, désactivez l’amplificateur interne.

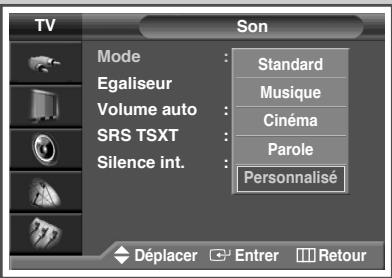

◆ Pour la réception du son mono en mode AV, effectuez un branchement sur le connecteur d’entrée “AUDIO-L”

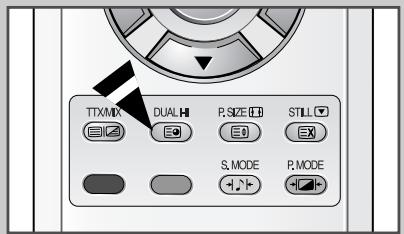

(AUDIO G) situé sur le côté du téléviseur. Si le son mono est uniquement émis par le haut-parleur gauche, appuyez alors sur le bouton Dual I-II.

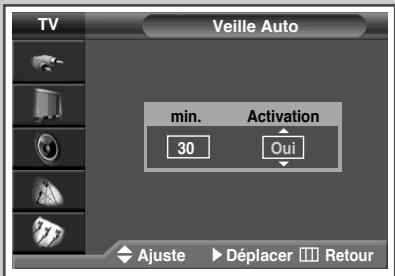

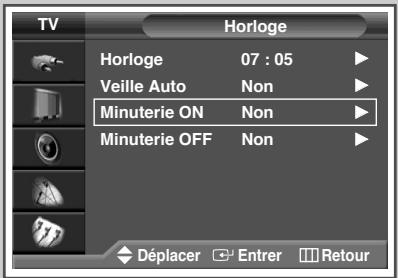

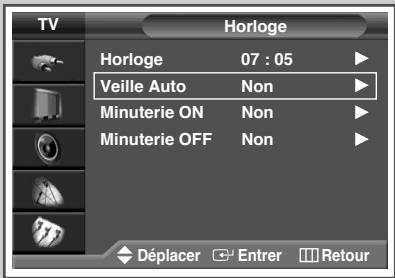

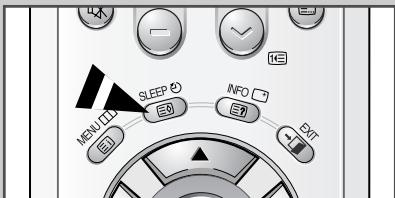

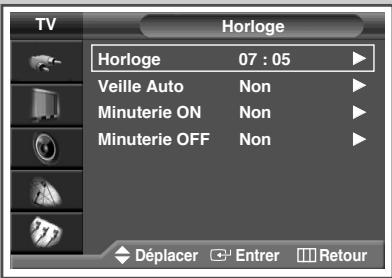

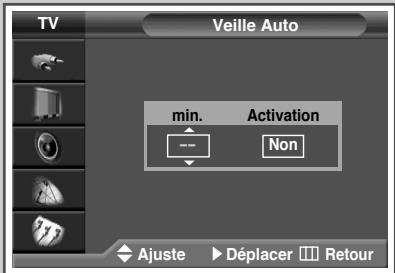

Appuyez sur le bouton † ou … pour Veille Auto.

Appuyez sur le bouton ENTER ( ). Résultat:

Si la minuterie de mise en veille (veille auto) est déjà réglée, l’écran affiche le temps restant avant que le téléviseur ne bascule en mode Standby (Veille).

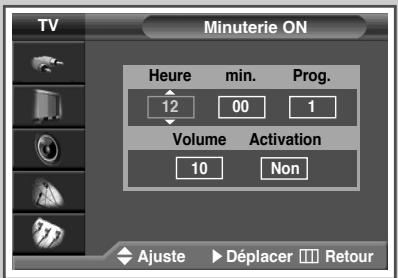

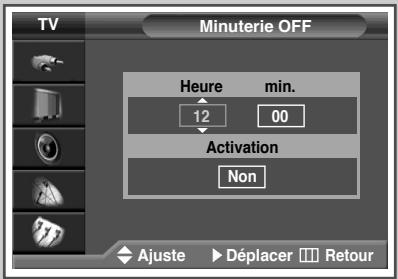

07 : 05 ◆ s’allume automatiquement et se règle sur le canal de votre choix au moment que vous avez choisi ◆ s’éteigne automatiquement au moment que vous avez choisi

Appuyez sur le bouton MENU.

Résultat: Le menu principal s'affiche.

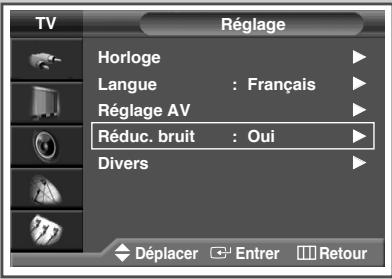

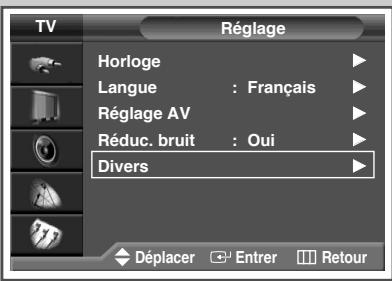

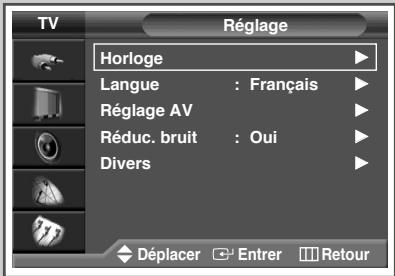

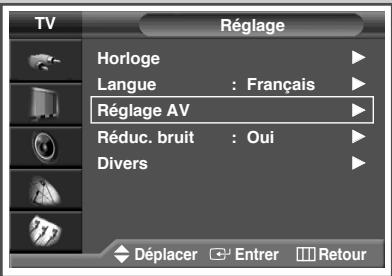

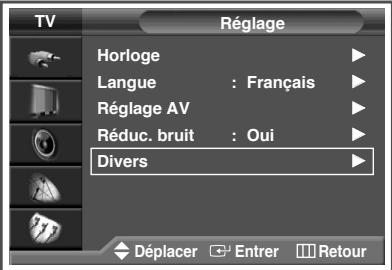

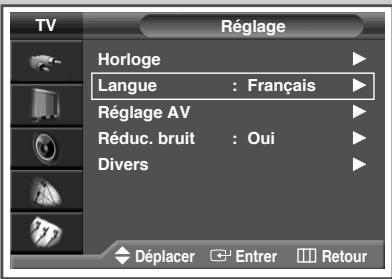

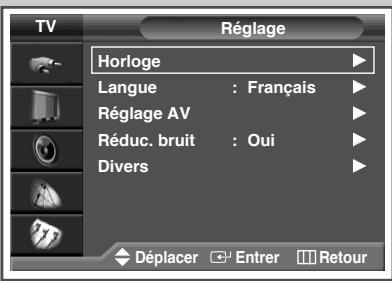

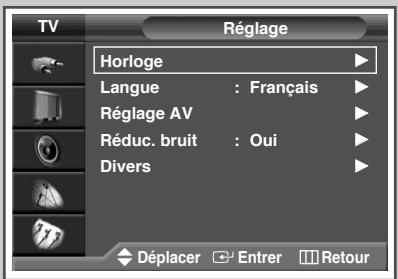

Appuyez sur le bouton † ou … pour sélectionner Réglage.

Résultat: Les options disponibles dans le groupe Réglage s’affichent.

Appuyez sur le bouton ENTER (

Résultat: Les options disponibles dans le groupe Minuterie ON s’affichent.

◆ des bulletins d’information et des prévisions météorologiques

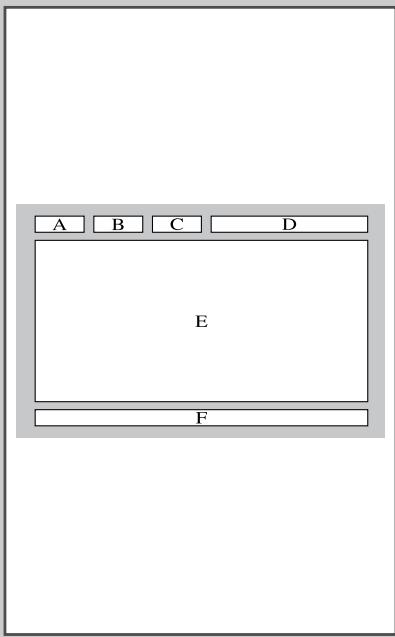

◆ des résultats sportifs ◆ des renseignements sur les voyages Ces informations sont réparties sur des pages numérotées (voir schéma). Catégorie

◆ sélectionnant un en-tête de couleur (système FASTEXT)

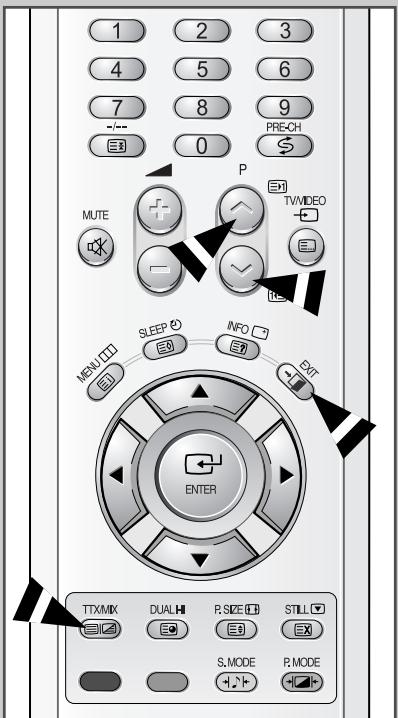

Teletext <Partage télétexte> vous permet de dissocier à l’écran le programme en cours et le télétexte.

Pour rassembler le programme en cours et la page télétexte sur un même écran, appuyez de nouveau sur le bouton TTX/MIX

(verrou). Appuyez de nouveau sur ce bouton pour reprendre.

Si la société émettrice utilise le système FASTEXT, les différents sujets traités dans la page télétexte disposent d'un code de couleur et peuvent être sélectionnés à l'aide des boutons colorés de la télécommande.

Appuyez sur le bouton coloré correspondant au sujet que vous voulez sélectionner ; les sujets disponibles figurent sur la ligne d’état. Résultat: La page s’affiche ainsi que d’autres informations en couleur pouvant être sélectionnées de la même manière.

Pour afficher la page précédente ou la page suivante, appuyez sur le bouton correspondant P ou

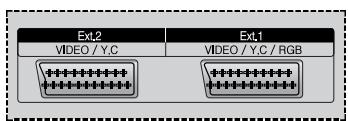

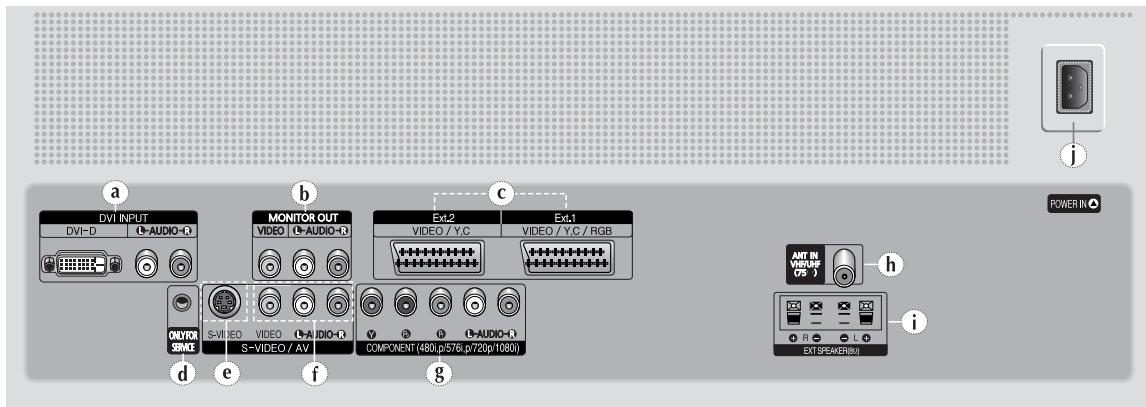

◆ Vous pouvez faire défiler les pages secondaires à l’aide du bouton ou . Arrière du téléviseur (Entrée/Sortie) Caméscope ① Les connecteurs S-VIDEO et RCA doivent être tous deux raccordés pour lire simultanément les images et le son. et

2_BN68-00630T-00_Fre

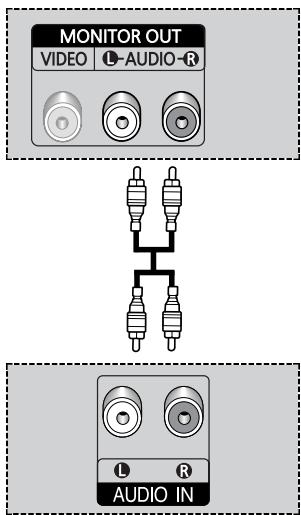

Theater (ou récepteur AV) à l’aide du câble audio.

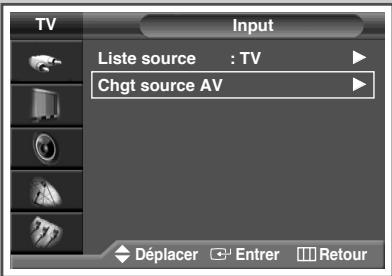

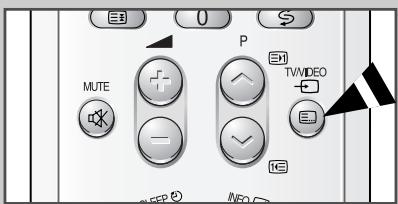

② Appuyez sur le bouton TV/VIDEO pour sélectionner le périphérique souhaité branché à l’écran à plasma.

③ Pour entendre le son par l’intermédiaire

Ensemble DVD Home ◆ Ainsi vous bénéficiez du son issu de l’ensemble Home Theater alors que le son de l’écran à plasma est désactivé.

Pour utiliser l’ensemble DVD Home Theater

! Mettez l'écran à plasma sous tension et appuyez sur le bouton TV/VIDEO pour sélectionner Ext. 1(ou Ext. 2). @ Vérifiez que vous avez branché correctement le câble vidéo si vous ne parvenez pas à sélectionner l’entrée externe (Ext. 1 ou Ext. 2) souhaitée. # Démarrez la lecture du DVD après avoir activer l’ensemble DVD Home Theater. $ Réglez le volume sur l’ensemble Home Theater, car le son de l’écran à plasma est désactivé.

Aucune image ou aucun son

◆ Vérifiez que la prise mâle a été branchée à une prise murale.

◆ Vérifiez que vous avez appuyé sur le bouton “ I “ (Marche/Arrêt) ou POWER ( ). ◆ Vérifiez les paramètres de contraste et de luminosité. ◆ Vérifiez le volume.

Image normale mais aucun son

◆ Vérifiez le volume.

◆ Vérifiez si le bouton MUTE (

) de la télécommande a été actionné.

Aucune image ou image noir et blanc

Interférence du son et de l’image

◆ Essayez d’identifier l’appareil électrique affectant le téléviseur et déplacez-le.

◆ Branchez votre téléviseur à une autre prise secteur.

Image neigeuse ou floue, son altéré

◆ Vérifiez l’orientation, l’emplacement et les branchements de votre antenne.

Cette interférence est souvent due à l’utilisation d’une antenne intérieure.

Dysfonctionnements de la télécommande

◆ Remplacez les piles de la télécommande.

◆ Nettoyez la partie supérieure de la télécommande (fenêtre de transmission). ◆ Vérifiez les bornes des piles.

Cet appareil est garanti un an pièces et main d’oeuvre pour la France (métropolitaine)

La facture d’achat faisant office de bon de garantie.
