Type de produit	Caméscope numérique
Marque	SAMSUNG
Modèle	VP-D21
Alimentation	Batterie au lithium-ion (SB-L110 ou SB-L220) ou adaptateur secteur
Capteur	CCD (Charge Coupled Device)
Écran	LCD TFT couleur
Viseur	Électronique
Zoom numérique	800x
Mise au point	Automatique et manuelle
Stabilisateur d'image	DIS (Stabilisateur électronique d'images)
Effets spéciaux	DSE (Effets spéciaux numériques)
Fonction contre-jour	BLC (Contre-jour intelligent)
Exposition automatique	Program AE
Capture de nuit	Night Capture et Power Night Capture
Torche intégrée	Oui
Connectivité	USB (VP-D21/D21i), DV IEEE 1394 (VP-D20i/D21i)
Support d'enregistrement	Cassette MiniDV
Entretien	Nettoyage des têtes vidéo avec cassette sèche
Sécurité	Précautions contre condensation, surchauffe, et chocs
Accessoires inclus	Bloc batterie, adaptateur secteur, câbles, télécommande, bandoulière, câble USB (VP-D21/D21i), CD logiciel
Langues de la notice	Français, Néerlandais, Anglais, Allemand

FOIRE AUX QUESTIONS - VP-D21 SAMSUNG

Comment charger la batterie lithium-ion ?

Fixez le bloc batterie sur le caméscope, connectez l'adaptateur secteur à une prise, puis branchez le câble CC à la prise CC. Éteignez le caméscope (position OFF) pour démarrer la charge. Le témoin indique le niveau : clignotement lent = moins de 50 %, rapide = 75-90 %, fixe = 90-100 %.

Comment insérer une cassette MiniDV ?

Faites glisser la touche OPEN/EJECT pour ouvrir le compartiment. Insérez la cassette face transparente vers l'extérieur et languette de protection vers le haut. Appuyez légèrement sur PUSH jusqu'au déclic, puis refermez le couvercle jusqu'au clic.

Comment utiliser la fonction capture de nuit (Night Capture) ?

En mode CAMERA, appuyez sur la touche NIGHT CAPTURE pour filmer en faible luminosité. Utilisez POWER NIGHT CAPTURE pour une luminosité encore plus faible. La torche intégrée peut être activée si nécessaire.

Que faire si l'écran LCD affiche un message 'DEW' ?

Cela indique de la condensation. Éteignez l'appareil, ouvrez le compartiment cassette, retirez la batterie, et laissez le caméscope dans un endroit sec à température ambiante pendant 2 heures avant de réutiliser.

Comment transférer des vidéos vers un PC ?

Selon le modèle, utilisez le port USB (VP-D21/D21i) avec le logiciel DVC Media 5.0 fourni, ou le port DV IEEE 1394 (VP-D20i/D21i) pour un transfert numérique.

Comment régler la date et l'heure ?

En mode CAMERA, appuyez sur MENU, sélectionnez CLOCK SET, puis réglez avec la molette MENU et validez avec ENTER. La batterie au lithium conserve les réglages.

Comment activer le stabilisateur d'image (DIS) ?

En mode CAMERA, accédez au menu et sélectionnez DIS pour activer ou désactiver. Cela réduit les tremblements, surtout en zoom avant.

Pourquoi l'image est-elle parasitaire ?

Les têtes vidéo sont probablement sales. Utilisez une cassette de nettoyage à sec spéciale MiniDV. N'utilisez jamais de cassette humide.

Comment utiliser le doublage sonore (Audio Dubbing) ?

En mode PLAYER, insérez une cassette enregistrée, appuyez sur AUDIO DUBBING, puis parlez dans le microphone intégré. Le son d'origine est remplacé sur la piste audio sélectionnée.

Comment prendre une photo fixe ?

En mode CAMERA, appuyez sur la touche PHOTO. L'image fixe est enregistrée pendant 6 secondes sur la bande. Utilisez la fonction d'enregistrement d'image fixe pour une capture plus longue.

MODE D'EMPLOI VP-D21 SAMSUNG

Mise au point automatique

CCD

Système à transfert de charge

LCD

Écran à cristaux liquides

AF

Auto Focus

CCD

Avant d'utiliser cet appareil, veuillez lire attentivement ce mode d'emploi et le conserver pour toute consultation ultérieure.

Ce produit est conforme aux directives européennes 89/336 CEE, 73/23 CEE, 93/68 EE.

SAMSUNG

ELECTRONICS

Gebruiksaanwijzing

Remarques et consignes de sécurité 6

Familiarisez-vous avec le caméscope 11

Fonctionnalités 11

Accessoires fournis avec votre caméscope 12

Vue avant et latérale (côté gauche) 13

Vue du côté gauche 14

Vue de droite et du dessus 15

Vue arrière et du dessous 16

Télécommande 17

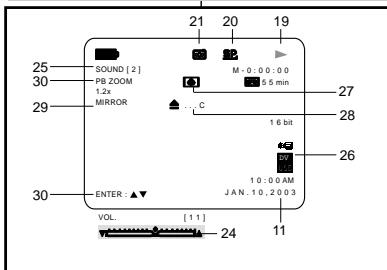

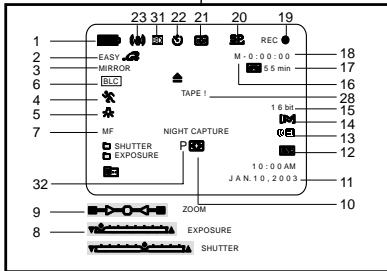

Affichage à l'écran en mode caméscope ou magnétoscope 18

Activation/désactivation de l'affichage (mode OSD) 19

Préparez votre caméscope 20

Utilisation de la télécommande 20

Installation de la batterie de la télécommande 20

Enregistrement automatique avec la télécommande 20

Installation de la batterie au lithium 21

Mise en place de la poignée de soutien 22

Poignée de soutien 22

Bandoulière 22

Connexion d'une source d'alimentation 23

Utilisation de l'adaptateur secteur et du câble CC 23

Utilisation du bloc batterie au lithium-ion 24

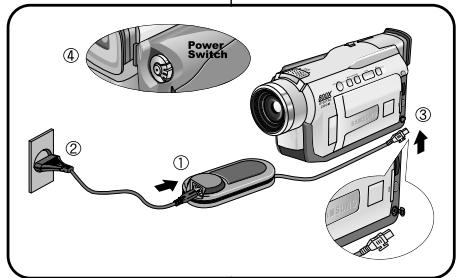

Chargement du bloc batterie au lithium-ion 24

Durée d'enregistrement selon le mode et le type de batterie 25

Affichage du niveau de la batterie 26

Insertion et éjection d'une cassette 27

Effectuez un enregistrement simple 28

Premier enregistrement 28

Recherche de séquences (REC SEARCH) 29

Astuces pour la stabilité de l'image 30

Utilisation de l'écran LCD 30

Utilisation du viseur 30

Sommaire

Réglage de l'écran LCD 31

Utilisation du viseur 32

Réglage de la mise au point 32

Lecture d'une bande à l'écran 33

Réglage de l'écran LCD lors de la lecture 34

Réglage du volume du haut-parleur 34

Perfectionnez vos enregistrements 35

Fonctions du mode menu 35

Liste des réglages 35

Réglage du caméscope sur CAMERA ou PLAYER 35

Fonctions disponibles pour chaque mode 36

Réglage de l'horloge (CLOCK SET) 37

Activation/désactivation de la télécommande (REMOCON) 38

Activation/désactivation de la sonorité (BEEP SOUND) 39

Bruit de l'obturateur (SHUTTER SOUND) 40

Mode DÉMONSTRATION 41

Exposition automatique (PROGRAM AE) 42

Réglage de l'exposition automatique 43

Équilibrage du blanc (WHT. BALANCE) 44

Utilisation du zoom numérique 45

Zoom avant et arrêt 45

Zoom numérique 46

Stabilisateur électronique d'images (DIS) 47

Effets spéciaux numériques (DSE) 48

Sélection d'un effet 49

Mode d'enregistrement (REC MODE) 50

Mode AUDIO 51

Coupe-vent (WIND CUT) 52

Affichage de la date et de l'heure (DATE/TIME) 53

Affiche (TV DISPLAY) 54

Menu rapide (menu de navigation) 55

Utilisation du menu rapide 56

Vitesse d'obturation et exposition

(SHUTTER SPEED & EXPOSURE) 57

NÉERLANDAIS

Sommaire

Réglage de l'écran LCD 31

Réglage du viseur 32

Mise au point 32

DSE SELECT (Effets spéciaux numériques) 48

Mode EASY (débutants) 59

Mise au point manuelle/automatique (MF/AF) 60

Mise au point automatique 60

Mise au point manuelle 60

Contre-jour intelligent (BLC) 61

Fondu en ouverture et en fermeture (FADE) 62

Début de l'enregistrement 62

Fin de l'enregistrement (avec fondu) 62

Doublage sonore (AUDIO DUBBING) 63

Réalisation du doublage sonore 63

Écoute du son doublé 64

Enregistrement d'une image fixe 65

Recherche d'images fixes 65

Capture de nuit (NIGHT CAPTURE) 66

Capture de nuit renforcée (POWER NIGHT CAPTURE) 67

Utilisation de la torche intégrée 68

Techniques d'enregistrement 69

Visionnez une cassette 70

Lecture d'une bande 70

Lecture sur l'écran LCD 70

Lecture sur l'écran de votre téléviseur 70

Connexion à un téléviseur avec entrée A/V 70

Connexion à un téléviseur sans entrée A/V 71

Lecture de la cassette 71

Fonctions du mode magnétoscope 72

Arrêt sur image (mode pause) 72

Recherche d'image avant/arrière 72

Lecture au ralenti avant/arrière 72

Lecture image par image 73

Lecture X2 avant/arrière 73

Mode mémoire compteur (ZERO MEMORY) 74

Effets spéciaux numériques en lecture (PB DSE) 75

Zoom en lecture (PB ZOOM) 76

Enregistrement en mode magnétoscope (VP-D20i/D21i uniquement) .... 77

Transfert de données IEEE 1394 78

Connexion pour transfert de données numériques -

IEEE 1394 (i.LINK) 78

Connexion à un autre appareil vidéo numérique 78

Connexion à un PC 78

Configuration système requise 79

Enregistrement avec un câble de connexion DV (VP-D20i/D21i uniquement) 79

Interface USB (VP-D21/D21i uniquement) 80

Transfert d'images numériques avec l'interface USB 80

Configuration système requise 80

Installation du programme DVC Media 5.0 81

Connexion à un PC 82

Conseils d'utilisation 83

Fin d'un enregistrement 83

Nettoyage et entretien du caméscope 84

Nettoyage des têtes vidéo 84

Utilisation du caméscope à l'étranger 85

Sources d'alimentation 85

Normes de couleurs 85

Dépannage 86

Dépannage 86

Auto-diagnostic 86

Condensation 86

Pour la France uniquement 90

Enregistrement en mode LECTEUR (uniquement VP-D20i/D21i) .... 77

Transfert de données IEEE 1394 78

Connexion de données DV IEEE1394 (i.LINK) 78

Remarques et consignes de sécurité

Rotation de l'écran LCD

Manipulez l'écran doucement lorsque vous le faites tourner.

Une rotation intempestive peut endommager l'intérieur de la charnière qui relie l'écran LCD au corps de l'appareil.

1. Écran LCD fermé.
2. Enregistrement standard lors de l'utilisation de l'écran LCD.
3. Enregistrement en regardant l'écran LCD d'en haut.
4. Enregistrement en regardant l'écran LCD de face.
5. Enregistrement avec l'écran LCD fermé.

1

2

3

4

5

Remarques et consignes de sécurité

Droits d'auteur (VP-D20i/D21i uniquement)

Les programmes de télévision, les bandes vidéo, les DVD, les films et tout autre support enregistré de ce type peuvent être protégés par des droits d'auteur. Les copier sans autorisation peut aller à l'encontre des lois en vigueur dans votre pays.

Formation de condensation

1. Un accroissement soudain de température peut entraîner la formation de condensation à l'intérieur de l'appareil.

Ce peut être le cas lorsque vous passez :

• d'un extérieur froid à un intérieur chaud (en hiver, par exemple),
• d'un intérieur froid à un extérieur chaud (en été, par exemple).
• Si la fonction de protection "DEW(♣)" se déclenche, laissez l'appareil pendant deux heures dans un endroit sec et à température ambiante, le compartiment à cassette ouvert et sans le bloc batterie.

Caméscope

1. N'exposez pas votre caméscope à des températures trop élevées (plus de 60 °C), par exemple, en plein soleil ou dans une voiture garée au soleil.
2. Ne mouillez pas votre caméscope. Tenez-le à l'abri de toute humidité (pluie, eau de mer, etc.). Sinon, il risque d'être endommagé, entraînant parfois un dysfonctionnement irréparable de l'appareil.

Remarques et consignes de sécurité

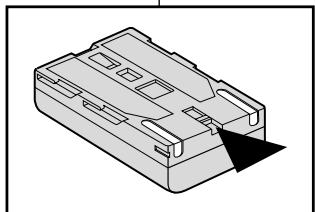

Assurez-vous que le bloc batterie est chargé avant de filmer sans connexion au secteur. Pour prolonger la durée de votre batterie, gardez votre caméscope éteint lorsque vous ne l'utilisez pas. - En mode CAMERA, si vous laissez votre appareil en veille pendant plus de cinq minutes sans vous en servir et avec une bande à l'intérieur, il s'éteint automatiquement pour éviter tout déchargement inutile de la batterie. Assurez-vous que le bloc batterie est parfaitement en place. Ne faites pas tomber le bloc batterie ; vous risqueriez de l'endommager. - Un bloc batterie neuf n'est jamais chargé. Avant de l'utiliser, vous devez le charger complètement. - Si vous prévoyez de filmer pendant longtemps, il est conseillé d'utiliser le viseur plutôt que l'écran LCD car celui-ci consomme plus d'énergie.

• Lorsque la batterie ne fonctionne plus ou est hors d'usage, contactez votre revendeur le plus proche.

Les batteries doivent être traitées en tant que déchets chimiques.

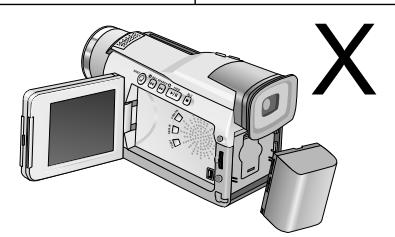

Nettoyage des têtes vidéo

• Pour garantir un enregistrement normal et obtenir des images claires, nettoyez régulièrement les têtes vidéo. L'apparition de parasites sur l'image ou l'affichage d'un écran vide peut signifier que les têtes vidéo sont sales. Dans ce cas, nettoyez-les avec la cassette de type sec prévue à cet effet.
• N'utilisez pas de cassette de type humide, car vous risqueriez d'endommager les têtes vidéo.

La batterie

Remarques et consignes de sécurité

• Si vous filmez en plein soleil, veillez à ne pas diriger l'objectif vers le soleil. La lumière solaire directe peut endommager le système à transfert de charge (Charge Coupled Device).

Viseur électronique

1. N'orientez pas le viseur vers le soleil. La lumière solaire directe peut endommager l'intérieur du viseur. Soyez vigilant lorsque vous placez votre caméscope au soleil ou près d'une fenêtre.
2. Ne saisissez pas votre caméscope par le viseur.
3. Évitez les rotations intempestives du viseur qui risquent de l'endommager.

Enregistrement ou lecture avec l'écran LCD

1. L'écran a été conçu à l'aide d'une technologie de haute précision. Cependant, de minuscules points (rouges, bleus ou verts) peuvent apparaître de façon constante sur l'écran LCD. Ces points sont normaux et n'affectent aucunement l'image enregistrée.
2. Lorsque vous utilisez l'écran LCD à la lumière directe du soleil, la visualisation à l'écran peut s'avérer difficile. Dans ce cas, nous vous recommandons d'utiliser le viseur.
3. La lumière directe peut endommager l'écran LCD.

Poignée de soutien

Pour une meilleure qualité de prise de vue, il est important de bien ajuster la poignée de soutien. - Ne forcez pas pour insérer votre main dans la poignée, car vous risqueriez de l'endommager.

De lens

Remarques et consignes de sécurité

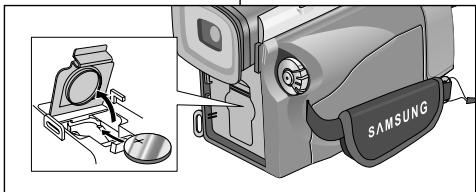

Précautions d'emploi de la batterie au lithium

1. La batterie au lithium sert à sauvegarder la date et l'heure, les titres et les réglages prédéfinis, en l'absence du bloc batterie ou de l'adaptateur secteur.
2. La longévité de la batterie au lithium est d'environ six mois à compter de sa mise en fonctionnement et dans des conditions normales d'utilisation.
3. Lorsque la batterie au lithium s'affaiblit ou est déchargée, l'affichage de date et de l'heure clignote pendant cinq secondes environ lorsque vous passez en mode caméscope (CAMERA).

Dans ce cas, remplacez-la par une nouvelle de type CR2025.

1. Il existe un risque d'explosion si la batterie n'est pas remplacée par un modèle approprié. Utilisez exclusivement une batterie équivalente ou de même type.

Attention : maintenez la BATTERIE AU LITHIUM hors de la portée des enfants. Si la batterie venait à être avalée, consultez immédiatement un médecin.

Torche intégrée

Danger :

• La torche intégrée peut être très chaude. Ne la manipulez pas pendant que vous filmez ou juste après l'avoir éteinte, car vous risqueriez de vous blesser. Patientez environ 5 minutes pour que la torche intégrée refroidisse.
• Si vous avez utilisé la torche intégrée, attendez avant de ranger le caméscope dans sa mallette. La torche intégrée est en effet très chaude et il est fortement recommandé de la laisser refroidir.
• Ne la manipulez pas à proximité de matériaux inflammables ou explosifs.
• Nous vous conseillons de consulter votre revendeur SAMSUNG le plus proche pour le remplacement des ampoules.
• À maintenir hors de la portée des enfants. Émet une lumière et une chaleur intenses. À utiliser avec précaution afin d'éviter les risques d'incendie ou d'accident.

DANGER : VEILLEZ À NE PAS DIRIGER LA LUMIÈRE VERS DES PERSONNES OU DES MATÉRIAUX SITUÉS À MOINS DE DEUX MÈTRES LORS DE L'UTILISATION. DÉBRANCHEZ-LA SI VOUS NE L'UTILISEZ PAS.

DANGER : AFIN D'ÉVITER TOUT RISQUE D'INCENDIE, DÉBRANCHEZ LE CORDON D'ALIMENTATION ET LAISSEZ LA LAMPE REFROIDIR AVANT DE LA REMPLACER.

Batterie au lithium

Familiarisez-vous avec le caméscope

• Transfert de données numériques avec le port IEEE 1394 Le port haute vitesse IEEE 1394 de type i.LINK™ (i.LINK est un protocole de transfert de données série et système d'interconnexion), vous permet de transférer des images mobiles et fixes vers un PC, où vous pourrez les modifier à loisir.
• Transfert d'images numériques avec l'interface USB (VP-D21/D21i uniquement)

Le port USB vous permet de transférer des images vers votre PC sans utiliser de carte vidéo supplémentaire.

• PHOTO La fonction PHOTO vous permet de capturer une image fixe pendant environ 6 secondes sur la bande vidéo, et ce, en mode caméscope (CAMERA).
• Zoom numérique 800x La fonction Zoom vous permet de vous rapprocher du sujet filmé sans avoir à vous déplacer.
• Écran LCD TFT couleur L'écran LCD TFT couleur à haute résolution offre une image nette et vous permet de visionner vos enregistrements immédiatement.
• Stabilisateur électronique d'images (DIS) La fonction DIS rétablit la stabilité des images lorsque le tremblement de la main provoque des vibrations désagréables, surtout en mode zoom avant.
• Effets numériques divers L'ajout de différents effets spéciaux vous permet de donner un côté spectaculaire à vos films.
• Contre-jour (BLC) Lorsque vous filmez un sujet devant une source lumineuse ou devant un fond clair, utilisez la fonction BLC pour effectuer un contre-jour intelligent.
• Exposition automatique (Program AE) La fonction Program AE vous permet d'adapter la vitesse d'obturation et le diaphragme selon la scène à filmer.
• CAPTURE D'IMAGES NOCTURNES La fonction NIGHT CAPTURE vous permet de filmer un sujet dans un endroit à faible luminosité.

Possibilités

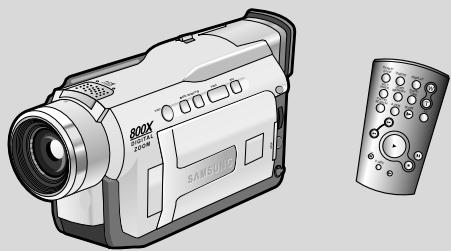

Familiarisez-vous avec le caméscope

Accessoires fournis avec votre caméscope

Assurez-vous que les accessoires ci-après ont été livrés avec votre caméscope numérique.

Accessoires standard fournis

1. Bloc batterie au lithium-ion
2. Adaptateur secteur
3. Cordon secteur
4. Câble AUDIO/VIDEO
5. Câble S-VIDEO
6. Mode d'emploi
7. Batteries au lithium pour la télécommande et le soutien mémoire (type: CR2025, 2 EA)
8. Télécommande
9. Bandoulière
10. Câble USB (VP-D21/D21i uniquement)
11. Logiciel (CD) (VP-D21/D21i uniquement)
12. Batterie lithium-ion

1. Adaptateur secteur

1. Cordon d'alimentation

1. Câble audio/vidéo

1. Câble S-Vidéo

1. Manuel d'instructions

1. Piles au lithium (2 pièces) (CR2025, 2 pièces)

1. Télécommande

1. Sangle d'épaule

1. Câble USB

1. CD du logiciel

Accessoires standard

Accessoire supplémentaire

1. Adaptateur péritel
2. Adaptateur péritel

Accessoires en option

1. Adaptateur péritel

FRANÇAIS

Familiarisez-vous avec le caméscope

Vue avant et latérale (côté gauche)

1. Entrée microphone interne
2. Objectif
3. Torche intégrée
4. Capteur de la télécommande
5. Viseur (voir page 32)
6. Touche EASY (voir page 59)
7. Écran à cristaux liquides (LCD)
8. Témoin infrarouge
9. Microphone interne
10. Objectif
11. Lampe vidéo
12. Capteur de la télécommande
13. Viseur (voir page 32)
14. Touche EASY (voir page 59)
15. Écran couleur TFT
16. Lampe IR (infrarouge)

FRANÇAIS

Familiarisez-vous avec le caméscope

Vue du côté gauche

1. Zoom PB
2. Écran
3. V. light
4. Prise DV
5. Prise CC
6. Touche ENTER
7. Molette MENU
8. Haut-parleur intégré
9. Touche MENU
10. Touches de fonction

PLAYER	CAMERA
-	EASY
(REW))	REC SEARCH -
(FF): Vooruitspoelen	REC SEARCH +
(PLAY/STILL)	FADE
(STOP)	BLC

Familiarisez-vous avec le caméscope

Vue de droite et du dessus

Familiarisez-vous avec le caméscope

Vue arrière et du dessous

1. Témoin de charge de la batterie
2. Éjection de la batterie
3. Couvercle du compartiment de la batterie au lithium
4. Anneau de fixation pour la bandoulière
5. Touche OPEN/EJECT (éjection de la bande)
6. Molette de réglage du zoom
7. Pas de vis trépied
8. Indicateur de charge de la batterie
9. Éjection de la batterie
10. Couvercle de la pile au lithium
11. Œillet pour bandoulière
12. Touche TAPE EJECT
13. Molette de mise au point
14. Fixation du trépied

Familiarisez-vous avec le caméscope

Familiarisez-vous avec le caméscope

Affichage à l'écran en mode caméscope ou magnétoscope

Indications OSD dans les modes CAMÉRA et LECTEUR

1. Niveau de la batterie (voir page 26)
2. Mode EASY (voir page 59)
3. Mode DSE (effet spécial numérique sélectionné) (voir page 48)
4. Program AE (activation/désactivation du mode d'exposition automatique sélectionné) (voir page 42)
5. Mode d'équilibrage du blanc choisi (voir page 44)
6. BLC (contre-jour intelligent) (voir page 61)
7. Mise au point manuelle (voir page 60)
8. Vitesse d'obturation (voir page 57)
9. Position du zoom (voir page 45)
10. Mode capture de nuit (voir page 66)
11. Date et heures (voir page 53)
12. USB (VP-D21/D21i uniquement)
13. Mode Télécommande
14. Fonction coupe-vent (voir page 52)
15. Mode Audio (voir page 51)
16. Mémoire compteur (voir page 74)
17. Temps restant sur la bande (en minutes)
18. Compteur de bande
19. Mode de fonctionnement
20. Vitesse d'enregistrement sélectionnée 21.Mode PHOTO
21. Vitesse d'enregistrement sélectionnée et minuterie (voir page 20)
22. DIS (stabilisateur électronique d'images) (voir page 47)
23. Contrôle du volume (voir page 34)
24. Canal de lecture audio
25. DV IN (mode de réception des données DV) (VP-D20i/D21i uniquement) (voir page 79)
26. Contrôle de la condensation (voir page 7).
27. Ligne de message
28. PB DSE (effets spéciaux numériques en lecture) (voir page 75)
29. PB Zoom (voir page 76)
30. Torche intégrée (voir page 68)
31. POWER NIGHT CAPTURE (capture de nuit renforcée) (voir page 67)

OSD in stand CAMERA

OSD in stand PLAYER

Familiarisez-vous avec le caméscope

Appuyez sur la touche DISPLAY à gauche du panneau de commandes.

• Chaque fois que vous appuyez sur la touche, vous activez et désactivez le mode OSD.
• Lorsque vous désactivez l'affichage :

En mode caméscope : les modes STBY (veille),

REC (enregistrement) et EASY.Q s'affichent à l'écran même si le mode OSD est désactivé. L'affichage clignote pendant 3 secondes à l'écran, puis disparaît.

En mode magnétoscope : lorsque vous appuyez sur une touche de fonction, la fonction activée s'affiche 3 secondes à l'écran, puis disparaît.

• Affichage de la date et de l'heure
• La date et l'heure s'affichent indépendamment de l'état du mode OSD.
• Pour faire apparaître ou disparaître la date et l'heure, sélectionnez le menu DATE/TIME du panneau de commandes (voir page 53).
• Vous pouvez également utiliser le menu rapide (voir page 55). (uniquement en mode caméscope)

Préparez votre caméscope

Utilisation de la télécommande

Installation de la batterie pour la télécommande

Vous devez insérer ou remplacer la batterie au lithium :

• lors de l'achat du caméscope,
• quand la télécommande ne fonctionne pas.

Insérez la batterie au lithium (CR2025) en respectant la polarité + et -. Veillez à ne pas inverser la polarité de la batterie.

Enregistrement automatique avec la télécommande

La fonction de minuterie automatique sur la télécommande vous permet de démarrer automatiquement l'enregistrement au bout de 10 secondes.

1. Réglez le caméscope sur CAMERA (mode caméscope).
2. Appuyez sur la touche SELF TIMER jusqu'à ce que l'indication souhaitée s'affiche dans le viseur.
3. Appuyez sur la touche START/STOP pour démarrer la minuterie.
4. Après une attente de dix secondes, l'enregistrement démarre.
5. Appuyez de nouveau sur START/STOP pour arrêter l'enregistrement.
6. Réglez le caméscope sur CAMERA.
7. Appuyez sur le bouton SELF TIMER jusqu'à ce que l'indication souhaitée apparaisse dans le viseur ou sur l'écran LCD.
8. Appuyez sur la touche START/STOP pour démarrer la minuterie.
9. Après 10 secondes, l'enregistrement démarre.
10. Appuyez à nouveau sur la touche START/STOP pour arrêter l'enregistrement.

Préparez votre caméscope

Installation de la batterie au lithium

La batterie au lithium sert à mémoriser la date et l'heure, ainsi que les titres et les réglages prédéfinis, en l'absence du bloc batterie ou de l'adaptateur secteur. La longévité de la batterie au lithium est d'environ six mois à compter de sa mise en place et dans des conditions normales d'utilisation. Lorsque la batterie au lithium s'affaiblit ou est déchargée, l'affichage de la date et de l'heure clignote pendant cinq secondes environ lorsque vous passez en mode caméscope (CAMERA). Dans ce cas, remplacez-la par une batterie de type CR2025.

1. Soulevez le couvercle du compartiment de la batterie au lithium.
2. Mettez la batterie en place de sorte que la face soit en contact avec le support.

La batterie doit être correctement positionnée.

Attention : maintenez la BATTERIE AU LITHIUM hors de la portée des enfants.

Si la batterie venait à être avalée, consultez immédiatement un médecin.

Remarque

Préparez votre caméscope

Mise en place de la poignée de soutien

Il est très important d'ajuster la poignée de soutien afin de filmer dans les meilleures conditions possibles.

La poignée de soutien vous permet :

• de maintenir le caméscope dans une position stable et confortable,
• d'appuyer sur les touches Zoom et START/STOP sans avoir à changer la position de votre main.

Poignée de soutien

a. Ouvrez le rabat de la poignée en le décollant. b. Ajustez la longueur de la poignée, puis recollez-le. c. Refermez le rabat.

Bandoulière

La bandoulière vous permet de porter le caméscope en toute sécurité.

1. Insérez une extrémité de la bandoulière dans l'anneau de fixation du caméscope. Insérez l'autre extrémité dans l'anneau situé à l'intérieur de la poignée de soutien.
2. Enfilez ensuite les extrémités dans la boucle, ajustez la longueur désirée, puis resserrez la boucle.

Préparez votre caméscope

Connexion d'une source d'alimentation

Deux possibilités d'alimentation s'offrent à vous :

• l'adaptateur secteur et le cordon secteur : utilisation intérieure,
• le bloc batterie : utilisation extérieure.

Utilisation de l'adaptateur secteur et du câble CC

1. Connectez l'adaptateur à un cordon secteur.
2. Branchez le cordon secteur sur une prise murale.

Important

Le type de fiche et de prise murale peut différer selon les pays.

1. Connectez le câble CC de l'adaptateur à la prise CC du caméscope.
2. Sélectionnez le mode caméscope (CAMERA) ou le mode magnétoscope (PLAYER)

en procédant comme suit : appuyez sur le commutateur et mettez ce dernier sur la position CAMERA ou PLAYER.

Préparez votre caméscope

Utilisation du bloc batterie au lithium-ion

La durée d'enregistrement dépend :

• du modèle de bloc batterie utilisé,
• de l'utilisation du zoom.

Par conséquent, nous vous recommandons d'avoir à disposition plusieurs batteries.

Chargement du bloc batterie au lithium-ion

1. Fixez le bloc batterie sur le caméscope.
2. Connectez l'adaptateur secteur à un cordon secteur et branchez ce dernier sur une prise murale.
3. Connectez le câble CC à la prise CC du caméscope.
4. Éteignez le caméscope (position OFF) ; le témoin de charge se met alors à clignoter et le chargement commence.

Batterie au lithium-ion

Clignotement du témoin	Niveau de charge
Une fois par seconde	Moins de 50 %
Toutes les demi-secondes	entre 50 % et 75 %
Trois fois par seconde	entre 75 % et 90 %
Le témoin reste allumé sans clignoter	entre 90 et 100 %
Le témoin clignote lentement	Erreur - Remettez le bloc batterie et le cable CC bien en place

1. À la fin du chargement, séparez les trois éléments : bloc batterie, adaptateur et cordon électrique.

Même si l'alimentation est coupée, la batterie se décharge.

Important

Il se peut que le bloc batterie ne soit pas entièrement chargé au moment de l'achat. Pour éviter d'endommager la batterie et de réduire sa durée d'utilisation, retirez-la toujours de l'appareil lorsqu'elle est complètement chargée, et ce, si vous n'utilisez pas votre caméscope.

(5)

Préparez votre caméscope

Utilisation du bloc batterie au lithium-ion

Durée d'enregistrement selon le mode et le type de batterie

Si vous éteignez l'écran LCD, le viseur s'active automatiquement. Les durées d'enregistrement données dans le tableau ci-dessus sont estimatives. La durée d'enregistrement réelle varie selon l'utilisation.

Durée Batterie	Temps de charge	Durée d'enregistrement continu
		Écran LCD allumé	Viseur allumé
SB-L110	Environ 2 h	Environ 1 h 30	Environ 2 h
SB-L220	Environ 3 h 30	Environ 3 h 10	Environ 4 h 10

Batterie au lithium-ion

Le bloc batterie doit être rechargé à une température comprise entre 0 °C et 40 °C. N'effectuez jamais de chargement à des températures inférieures à 0 °C. Si vous utilisez votre caméscope pendant une période prolongée à des températures inférieures à 0 °C ou supérieures à 40 °C, la durée de vie et la capacité du bloc batterie seront définitivement réduites, même si vous le rechargez. Éloignez votre bloc batterie de toute source de chaleur (un feu, par exemple). Évitez de démonter, de manipuler, d'écraser ou de chauffer le bloc batterie. Évitez tout contact des bornes + et - du bloc batterie avec des objets métalliques. Cela risquerait de provoquer des fuites, une surchauffe, voire un début d'incendie.

Remarques

Préparez votre caméscope

Affichage du niveau de la batterie

• L'affichage du niveau de la batterie indique la charge restante dans le bloc batterie.

a. Entièrement chargée b. Utilisée de 20 à 40 % c. Utilisée de 40 à 80 % d. Utilisée de 80 à 95 % e. Entièrement déchargée (le symbole clignote) (Le caméscope va bientôt s'éteindre, changez la batterie dès que possible.)

Veuillez vous reporter au tableau de la page 25 pour connaître les durées approximatives d'enregistrement. La durée d'enregistrement peut varier selon la température ambiante.

En particulier, au froid, elle est extrêmement réduite.

Dans ce mode d'emploi, la durée théorique d'enregistrement est calculée avec un bloc batterie complètement chargé et à une température de 25 °C.

En fonction des conditions d'utilisation de votre caméscope, la durée d'enregistrement correspondant à la charge restante de la batterie peut différer des valeurs données dans le tableau indicatif.

Comment savoir si vous avez chargé la batterie ?

Un indicateur de charge bicolore (rouge et gris) présent sur la batterie vous aide à vous rappeler si vous avez chargé la batterie ou non.

Utilisez la couleur de votre choix pour indiquer que la batterie est chargée ou non.

Préparez votre caméscope

Insertion et éjection d'une cassette

Ne forcez pas pour insérer une bande ou refermer le compartiment à cassette. Vous risqueriez de provoquer un dysfonctionnement. N'utilisez pas d'autres types de bandes que les MiniDV. 1. Faites glisser la touche OPEN/EJECT et ouvrez le compartiment à cassette. Le compartiment s'ouvre automatiquement. 2. Insérez une cassette dans le compartiment, face transparente tournée vers l'extérieur et languette de protection vers le haut. 3. Appliquez une légère pression à l'endroit marqué PUSH jusqu'à ce qu'un déclic se produise. - La cassette est automatiquement chargée dans le compartiment. 4. Refermez le couvercle du compartiment. - Refermez le couvercle du compartiment jusqu'à ce que vous entendiez un clic.

Important

Lorsque vous avez enregistré une cassette que vous souhaitez garder, vous pouvez la protéger contre un effacement accidentel.

a. Enregistrement impossible (protection) : Faites glisser la languette de protection vers la position SAVE de façon à découvrir l'ouverture. b. Enregistrement possible : Pour réenregistrer sur une cassette, repoussez la languette de protection de façon à recouvrir l'ouverture (position REC). Rangement des bandes a. Ne placez pas les bandes à proximité d'aimants ou d'interférences magnétiques. b. Évitez les endroits humides et poussiéreux. c. Rangez-les en position verticale, à l'abri du soleil. d. Ne faites pas tomber les bandes et ne les cognez pas.

a. SAVE

b. REC
