MODE D'EMPLOI KIS77AF30 - KIS77AFE0 BOSCH

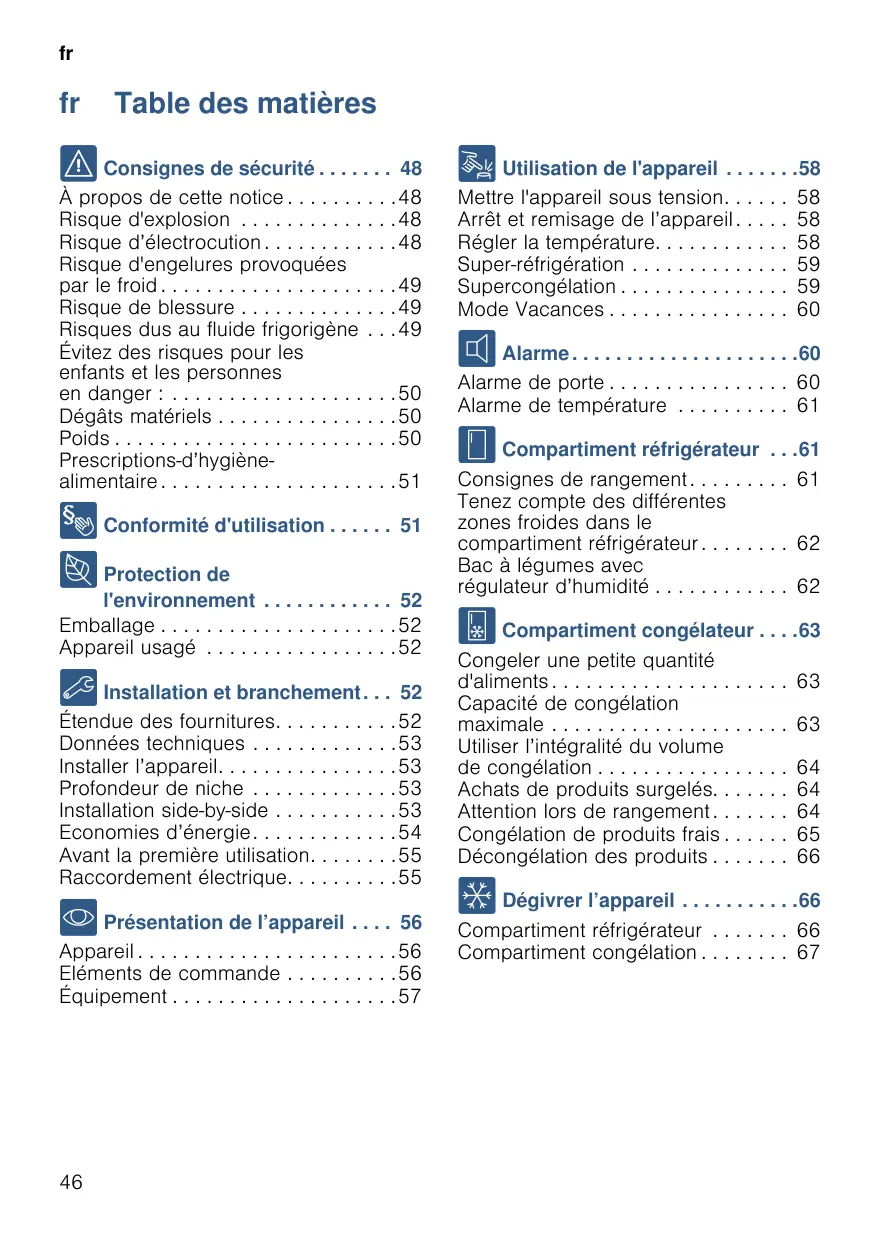

• Consignes de sécurité p. 48
• À propos de cette notice p. 48
• Risque d'explosion p. 48
• Risque d’électrocution p. 48
• Risque d'engelures provoquées par le froid p. 49
• Risque de blessure p. 49
• Risques dus au fluide frigorigène p. 49
• Évitez des risques pour les enfants et les personnes en danger : p. 50
• Dégâts matériels p. 50
• Poids p. 50
• Prescriptions-d’hygiènealimentaire p. 51
• 8 Conformité d'utilisation p. 51
• 7 Protection de 1 Utilisation de l'appareil Mettre l'appareil sous tension Arrêt et remisage de l’appareil . Régler la température Super-réfrigération Supercongélation Mode Vacances p. 58

M Alarme . . . . . . . . . . . . . . . . . . . . .60 Alarme de porte . . . . . . . . . . . . . . . . 60 Alarme de température . . . . . . . . . . 61 U Compartiment réfrigérateur

• Consignes de rangement p. 61
• Tenez compte des différentes zones froides dans le compartiment réfrigérateur p. 62
• Bac à légumes avec régulateur d’humidité p. 62
• l'environnement p. 52
• Emballage p. 52
• Appareil usagé p. 52
• W Compartiment congélateur p. 63
• 5 Installation et branchement p. 52

Étendue des fournitures. . . . Données techniques . . . . . . Installer l’appareil. . . . . . . . . Profondeur de niche . . . . . . Installation side-by-side . . . . Economies d’énergie . . . . . . Avant la première utilisation. Raccordement électrique. . .

• Présentation de l’appareil . . . . 56 Appareil . . . . . . . . . . . . . . . . . . . . . . .56 Eléments de commande . . . . . . . . . .56 Équipement . . . . . . . . . . . . . . . . . . . .57

Congeler une petite quantité d'aliments . . . . . . . . . . . . . . . . Capacité de congélation maximale . . . . . . . . . . . . . . . . Utiliser l’intégralité du volume de congélation . . . . . . . . . . . . Achats de produits surgelés. . Attention lors de rangement . . Congélation de produits frais . Décongélation des produits . .

= Dégivrer l’appareil . . . . . . . . . . .66 Compartiment réfrigérateur . . . . . . . 66 Compartiment congélation . . . . . . . . 67

• D Nettoyage p. 67
• Nettoyage des accessoires p. 68
• l Odeurs p. 68
• 9 Éclairage p. 68
• > Bruits p. 68
• Bruits normaux p. 68
• Éviter la génération de bruits p. 68
• 3 Dérangements, Que faire si … . 69 4 Service après-vente p. 71
• Autodiagnostic de l’appareil p. 71
• Conseils et réparations p. 71
• Garantie p. 71

fr Consignes de sécurité ( Consignes de sécurité Cet appareil est conforme aux dispositions de sécurité applicables aux appareils électriques et il est déparasité. Le circuit frigorifique a subi un contrôle d’étanchéité. Risque d'explosion

À propos de cette notice

Veillez lire et respecter le contenu de cette notice d'utilisation et de montage. Elle contiennent des remarques importantes concernant l’installation, l’utilisation et l’entretien de l’appareil. Le fabricant décline toute responsabilité si vous ne tenez pas compte des remarques et avertissements figurant dans la notice de montage et celle d'utilisation. Veuillez conserver tous ces documents en vue d’une réutilisation ultérieure ou pour le cas où l’appareil changerait de propriétaire.

N’utilisez pas d’appareils électriques à l’intérieur de l’appareil (par ex. appareils de chauffage, machine à glaçons). Ne stockez dans l'appareil aucun produit contenant des gaz propulseurs combustibles (bombes aérosols par exemple) et aucune substance explosive. Stockez les boissons fortement alcoolisées en position verticale dans des récipients bien fermés. Risque d’électrocution Les installations et réparations non effectuées dans les règles peuvent engendrer des risques considérables pour l’utilisateur. Si le cordon d'alimentation secteur est endommagé : débranchez immédiatement l'appareil du secteur. N'utilisez pas de bloc multiprise, de rallonge ou d'adaptateur. Consignes de sécurité fr

Ne confiez la réparation qu'au fabricant, au service après-vente ou à une personne présentant une qualification équivalente. N’utilisez que des pièces de rechange d'origine venant du fabricant. Le fabricant garantit que ces pièces d'origine remplissent les exigences de sécurité. Risque d'engelures provoquées par le froid

Ne portez jamais des produits surgelés à la bouche immédiatement après les avoir sortis du compartiment congélateur. Évitez tout contact prolongé de la peau avec le produit congelé, la glace et les tubulures présents dans le compartiment congélateur. Risques dus au fluide frigorigène Dans les tubulures du circuit frigorifique circule une petite quantité de fluide frigorigène respectueux de l'environnement mais combustible (R600a). Il n'abîme pas la couche d'ozone et n'accroît pas l'effet de serre. Le fluide frigorigène risque en fuyant de blesser les yeux ou de s'enflammer. Ne pas endommager les tubulures. Si les tubulures ont été endommagées : Éloignez de l’appareil toute flamme ou source d’inflammation. Aérez la pièce. Éteignez l’appareil puis débranchez-le. Appelez le service après-vente. Risque de blessure Les récipients contenant des boissons gazeuses risquent d'éclater. Dans le compartiment congélateur, ne rangez jamais de boissons gazeuses.

fr Consignes de sécurité Évitez des risques pour les enfants et les personnes en

Personnes à risques : les enfants, les personnes présentant un handicap physique, psychique ou sensoriel, les personnes qui ne savent pas suffisamment comment utiliser l'appareil de manière sûre. Mesures : Assurez-vous que les enfants et les personnes à risques ont bien compris la nature des dangers. Une personne responsable de la sécurité doit surveiller ou guider les enfants et les personnes en danger lorsqu’elles se trouvent près de l’appareil. Ne permettez l’utilisation de l’appareil qu’aux enfants à partir de 8 ans. Surveillez les enfants pendant le nettoyage et la maintenance. Ne jamais laisser des enfants jouer avec l'appareil.

Risque d'étouffement

Appareils équipés d’une serrure : rangez la clé hors de portée des enfants. Ne permettez jamais aux enfants de jouer avec l’emballage et ses pièces constitutives. Dégâts matériels Pour éviter des dégâts matériels : Ne vous servez jamais du socle, des glissières ou des portes comme marchepieds et ne vous appuyez jamais dessus. Veillez à ce que les pièces en matière plastique et les joints de porte soient exempts d'huile et de graisse. Pour débrancher, ne saisissez que la fiche mâle, pas le cordon de branchement. Poids Rappelez-vous pendant le transport et l'installation de l'appareil que ce dernier peut être très lourd. ~ "Lieu d’installation" à la page 53 Conformité d'utilisation fr Prescriptions-d’hygiènealimentaire Conformément à la réglementation française visant à empêcher la présence de listeria dans le compartiment réfrigérateur, nous vous remercions de respecter les consignes suivantes : Nettoyez fréquemment le compartiment intérieur du réfrigérateur à l’aide d’un détergent non agressif, ne provoquant pas d’oxydation des pièces métalliques (utilisez par ex. de l’eau tiède additionnée d’un peu de produit à vaisselle). Ensuite, désinfectez avec de l’eau additionnée de vinaigre ou de jus de citron les surfaces que vous avez préalablement nettoyées, ou utilisez un produit germicide en vente dans le commerce et adapté aux réfrigérateurs (avant d’utiliser ce produit sur les pièces métalliques, faites un test de compatibilité à un endroit peu visible). Enlevez les emballages commerciaux avant de mettre les produits alimentaires dans le compartiment réfrigérateur (par ex. le carton qui réunit les pots de yaourt).

Pour éviter toute contamination entre des produits alimentaires de nature différente, rangez-les bien séparés les uns des autres, bien emballés ou rangés dans des récipients à couvercle. Avant de préparer des plats et de saisir des produits alimentaires, lavez-vous les mains. Avant de préparer d’autres plats, lavez-vous à nouveau les mains. Lavez-les encore une fois avant de prendre un repas. Lavez les ustensiles de cuisine dont vous venez de vous servir avant de les réutiliser (cuillère en bois, planche de découpe, couteau de cuisine, etc.). 8 Conformité d'utilisation Utilisez cet appareil Uniquement pour réfrigérer et congeler des produits alimentaires, et pour préparer de la glace. Uniquement dans un foyer et dans l'environnement domestique. Uniquement en conformité avec la présente notice d'utilisation. Conf or mi t é d' ut i l i sat i on

Cet appareil est conçu pour une utilisation jusqu'à une altitude maximale de 2 000 m.

fr Protection de l'environnement 7 Protection de l'environnement Pr ot ect i on de l ' envi r on emnt Emballage Tous les matériaux sont compatibles avec l’environnement et recyclables : Éliminer l’emballage dans le respect de l’environnement. Veuillez vous informer sur les circuits d'élimination auprès de votre revendeur ou de l'administration publique. Cet appareil est marqué selon la directive européenne 2012/19/UE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE. 5 Installation et branchement Eliminez l'emballage en respectant l'environnement. I n s t a l a t i o n et b r a n c h e m n t Appareil usagé Leur élimination dans le respect de l’environnement permet d’en récupérer de précieuses matières premières. : Mise en garde Les enfants risque de s'enfermer dans l'appareil et de s'asphyxier ! Pour compliquer la pénétration des enfants dans l'appareil, ne retirez pas les clayettes et les bacs. Éloignez les enfants de l’appareil qui a cessé de servir. Attention ! Le fluide frigorigène et des gaz nocifs peuvent se dégager. Veillez à ne pas endommager les tubulures du circuit frigorifique et l'isolant.

1. Débrancher la fiche mâle de la prise

de raccordement au secteur.

3. Faites éliminer l'appareil

professionnellement.

Étendue des fournitures Après avoir déballé, vérifiez toutes les pièces pour détecter d’éventuels dégâts dus au transport. En cas de réclamation, veuillez vous adresser au revendeur auprès duquel vous avez acquis l'appareil ou à notre service après-vente. ~ "Service après-vente" à la page 71 La livraison comprend les pièces suivantes : Appareil encastrable Équipement (selon le modèle) Matériel de montage Mode d'emploi Notice de montage Carnet de service après-vente Pièce annexe de la garantie Informations relatives à la consommation d’énergie et aux bruits Installation et branchement fr Données techniques La plaque signalétique mentionne le fluide frigorigène, la contenance utile ainsi que d'autres indications. ~ "Présentation de l’appareil" à la page 56 Installer l’appareil Lieu d’installation Plus l’appareil contient du fluide réfrigérant et plus grande doit être la pièce dans laquelle il se trouve. Dans les pièces trop petites, un mélange gaz-air inflammable peut se former en cas de fuite. Comptez 1 m³ de volume minimum de la pièce pour 8 g de fluide réfrigérant. La quantité de fluide présente dans l’appareil est indiquée sur la plaque signalétique située à l’intérieur de ce dernier. ~ "Présentation de l’appareil" à la page 56 Selon le modèle, le poids de l'appareil peut atteindre 70 kg. Température ambiante admissible La température ambiante admissible dépend de la catégorie climatique de l'appareil. Des indications sur la classe climatique se trouvent sur la plaque signalétique. ~ "Présentation de l’appareil" à la page 56 Catégorie climatique Température ambiante admissible

+16 °C ... 43 °C L'appareil est entièrement opérationnel dans la plage de température ambiante admissible. Si un appareil de la catégorie climatique SN est utilisé à des températures ambiantes plus basses, il n’est pas possible d’exclure que l’appareil s’endommage jusqu'à une température de +5 °C. Profondeur de niche Une profondeur de niche de 56 cm est recommandée pour cet appareil. Si la niche est moins profonde (profondeur minimum = 55 cm), la consommation d'énergie augmente légèrement. Installation side-by-side Une installation côte-à-côte des appareils n'est autorisée qu'avec un écartement de 15 cm minimum.

fr Installation et branchement Economies d’énergie Si vous respectez les instructions suivantes, votre appareil consommera moins de courant. Remarque : L’agencement des pièces d’équipement n’a aucune influence sur la consommation d’énergie de l’appareil. Installer l’appareil Protégez l'appareil contre l’ensoleillement direct. En présence de températures ambiantes assez Installez l'appareil à la plus grande distance possible basses, l'appareil doit réfrigérer moins souvent et il d'un radiateur, d'une cuisinière et d'autres sources consomme donc moins de courant. de chaleur. 3 cm par rapport aux cuisinières électriques ou à gaz. 30 cm par rapport à un appareil de chauffage au fuel ou au charbon. Remarque : Si ce n'est pas possible, il faut installer une plaque isolante entre l'appareil et la source de chaleur. Choisissez un lieu d'installation où règne une température ambiante d'environ 20 °C. Utilisez une cavité de 56 cm de profondeur. Attention ! Risque de brûlures ! Certaines pièces de l'appareil deviennent très chaudes en service. Le fait de toucher ces pièces peut provoquer des brûlures. L'air au contact de la paroi arrière de l'appareil ne s'échauffe pas aussi fortement. L'appareil consomme moins de courant si l'air chaud peut s'échapper. Ne recouvrez et ne bouchez pas les orifices d'aération. Aérez quotidiennement la pièce. Utilisation de l'appareil N'ouvrez la porte de l'appareil que brièvement. Transportez les produits alimentaires achetés dans un sac isotherme et rangez-les rapidement dans l'appareil. Attendez que les plats chauds aient refroidi avant de les ranger dans le compartiment congélateur ! Pour dégeler les produits congelés, rangez-les dans le compartiment réfrigérateur pour profiter du froid des produits congelés.

L'air dans l'appareil ne s'échauffe pas aussi fortement. L'appareil doit réfrigérer plus rarement et consomme de la sorte moins d'électricité. Installation et branchement fr Utilisation de l'appareil Laissez toujours un peu de place entre les produits alimentaires et la paroi arrière. L'air peut circuler de cette manière et l'humidité de l'air demeure constante. L'appareil doit réfrigérer Emballez hermétiquement les produits alimentaires. plus rarement et consomme de la sorte moins d'électricité. Une fois par an, passez l'aspirateur au dos de l'appa- L'air au contact de la paroi arrière de l'appareil ne reil. s'échauffe pas aussi fortement. L'appareil Ne recouvrez et ne bouchez pas les orifices d'aéra- consomme moins de courant si l'air chaud peut s'échapper. tion.

Avant la première utilisation

1. Enlever les supports d'information,

puis retirer les bandes adhésives et le film protecteur.

2. Nettoyez l’appareil.

~ "Nettoyage" à la page 67 Raccordement électrique Attention ! Ne raccordez pas l’appareil à une fiche électronique d'économie d'énergie. Remarque : Vous pouvez raccorder l'appareil à des onduleurs pilotés par le réseau et pilotés en onde sinusoïdale. Les onduleurs pilotés par le réseau s'utilisent sur les installations photovoltaïques directement raccordées au réseau public d'électricité. Dans les solutions en îlot, vous devrez utiliser des onduleurs pilotés en onde sinusoïdale. Les solutions en îlot, par exemple sur les bateaux ou les refuges de montage, n'ont pas de raccordement direct au réseau public d'électricité.

1. Après l'installation de l'appareil,

attendez au moins 1 heure avant de le raccorder car cela empêche d'endommager le compresseur.

2. Raccordez l'appareil via une prise

femelle réglementairement installée. La prise doit répondre aux spécifications suivantes : Prise avec 220 V ... 240 V Fil de terre 50 Hz Fusible 10 A ... 16 A Hors d’Europe : Vérifiez si le paramétrage du courant indiqué pour l'appareil correspond à celui offert par le secteur dans votre localité. Les indications se trouvent sur la plaque signalétique. ~ "Présentation de l’appareil" à la page 56

3. Branchez l'appareil sur une prise de

courant proche de l'appareil. Cette prise doit demeurer librement accessible même après avoir installé l'appareil. : Mise en garde Risque d’électrocution ! N'utilisez jamais de bloc multiprise ou de rallonge si la longueur du cordon d'alimentation secteur est insuffisante.Dans ce cas, contactez le service après-vente qui vous indiquera des alternatives.

fr Présentation de l’appareil

Dépliez le volet illustré situé à la dernière page. Selon l'équipement, des différences sont possibles entre l'appareil et les illustrations.

• Selon le modèle. Compartiment réfrigérateur Compartiment congélateur (...h

Eléments de commande Ventilateur Éclairage Clayette coulissante Bac à légumes avec régulateur d’humidité Plaque signalétique Tiroir à produits congelés (plat) Bac à produits congelés Bac à produits congelés (grand)

Tiroir à produits congelés (petit) Casier à beurre et à fromage Clayette à grandes bouteilles Eléments de commande ~ Fig. " ( Touche # Allume ou éteint l'appareil. 0 Touche super compartiment congélateur Allume ou éteint la supercongélation. 8 Touche </> compartiment congélateur Règle la température du compartiment congélateur. @ Affichage de la température dans le compartiment congélateur Affiche la température réglée en °C. H Touche alarm Éteint l'alarme sonore. P Touche holiday Allume ou éteint le mode Vacances. X Touche </> compartiment réfrigérateur Règle la température du compartiment réfrigérateur. ` Affichage de la température du compartiment réfrigérateur Affiche la température réglée en °C. h Touche super compartiment réfrigérateur Allume ou éteint la superréfrigération. Présentation de l’appareil fr Équipement (selon le modèle) Clayette ~ Fig. # Vous pouvez varier la position des clayettes : Tirez la clayette à vous et sortez-la. Clayette rétractable (Vario) ~ Fig. $ Vous pouvez ranger de produits hauts à réfrigérer (par exemple verseuses ou bouteilles) : Retirez la partie avant de la clayette et poussez-la sous la partie arrière. Clayette coulissante ~ Fig. % Vous pouvez améliorer la visibilité : Tirez la clayette à vous.

Vous pouvez sortir entièrement la clayette:

1. Appuyez longuement sur les deux

boutons sous la clayette.

2. Tirez la clayette à vous, abaissez-la

et faites-la basculer latéralement pour l’extraire. Bac à produits congelés ~ Figure & Vous pouvez retirer le bac :

1. Tirez le tiroir jusqu'en butée.

2. Soulevez le bac et sortez-le.

Récipient ~ Fig. ' Vous pouvez retirer le bac : Tirez le bac à vous jusqu’à la butée, soulevez-le à l’avant puis extrayez-le.

Rangement ~ Fig. ( Vous pouvez retirer le rangement : Soulevez le rangement et retirez-le.

Porte-bouteilles ~ Fig. ) Lorsque vous ouvrez et fermez la porte : Le porte-bouteille empêche les bouteilles de se renverser.

Calendrier de congélation Le calendrier de congélation indique la durée maximale de stockage, en mois, à une température permanente de –18 °C. Bac à glaçons Vous pouvez préparer des glaçons :

1. Remplissez le bac à glaçons aux

3/4 avec de l’eau, puis placez-le dans le compartiment congélateur. Remarque : Si le bac est resté collé dans le compartiment congélateur, n’utilisez qu’un instrument émoussé pour le décoller (un manche de cuiller par ex.).

2. Pour enlever les glaçons du bac,

passez-le brièvement sous l’eau du robinet ou déformez légèrement le bac.

fr Utilisation de l'appareil Accumulateur de froid En cas de panne de courant ou de dérangement : L'accumulateur de froid retarde le réchauffement des produits congelés rangés. Remarque : La durée maximale de stockage est maximale si vous placez l’accumulateur de froid sur les produits alimentaires situés dans le compartiment le plus haut. Vous pouvez sortir l'accumulateur de froid pour maintenir temporairement des produits alimentaires au frais, par exemple dans un sac isotherme. 1 Utilisation de l'appareil Ut i l i sat i on de l ' ap ar ei l Mettre l'appareil sous tension

1. Appuyez sur la touche #.

L’appareil commence à réfrigérer. L'alarme sonore, l'affichage clignotant de température du compartiment congélateur et l'allumage de la touche alarm indiquent que le compartiment congélateur n'est pas encore assez froid.

2. Appuyez sur la touche alarm.

L’alarme sonore s’éteint.

3. Réglez la température souhaitée.

~ "Régler la température" à la page 58 Remarques concernant le fonctionnement de l’appareil

Après son allumage, l’appareil peut avoir besoin de plusieurs heures pour atteindre les températures réglées. Ne rangez pas de produits alimentaires tant que la température choisie n'est pas atteinte. L’appareil chauffe légèrement une partie de ses surfaces frontales pour empêcher une condensation d’eau dans la zone du joint de porte. Si la porte du compartiment congélateur ne se laisse pas immédiatement rouvrir après l’avoir fermée, attendez un moment pour laisser à la dépression régnant dans le compartiment le temps de se résorber. Arrêt et remisage de l’appareil Éteindre l'appareil

Appuyez sur la touche #. L’appareil ne réfrigère plus. Remisage de l’appareil Si l'appareil doit rester longtemps hors service :

1. Appuyez sur la touche #.

L’appareil ne réfrigère plus.

2. Débranchez la fiche de la prise ou

ramenez le disjoncteur en position éteinte.

3. Nettoyez l'appareil.

4. Laissez l'appareil ouvert.

Régler la température Température recommandée Compartiment réfrigérateur : Compartiment congélateur :

+4 °C –18 °C Utilisation de l'appareil fr Compartiment réfrigérateur

Appuyez sur la touche </> répétitivement jusqu'à ce que la température souhaitée s'affiche. Compartiment congélateur

Appuyez sur la touche </> répétitivement jusqu'à ce que la température souhaitée s'affiche. Autocollant OK (selon le modèle) L'autocollant OK « OK » vous permet de vérifier si les plages de températures sûres de +4 °C ou moins recommandées pour les aliments sont atteintes dans le compartiment réfrigérateur. Si l'autocollant n'indique pas OK, abaissez progressivement la température. Après la mise en service de l'appareil, ce dernier peut nécessiter jusqu'à 12 heures pour atteindre la température réglée. Réglage correct Super-réfrigération Pendant la super-réfrigération, le compartiment réfrigérateur refroidit au maximum. Enclenchez la super-réfrigération par ex. dans les cas suivants : avant de ranger de grandes quantités d’aliments pour refroidir rapidement des boissons Remarque : Si vous avez activé la super-réfrigération, l’appareil peut fonctionner plus bruyamment. Au bout de 15 heures, l'appareil revient en service normal. Allumer / Éteindre la super-réfrigération: Appuyer sur la touche super. Le voyant de la touche est allumé si vous avez activé la super-réfrigération. Supercongélation Supercongélation automatique La supercongélation automatique s'active automatiquement lors du rangement d'aliments chauds. Pendant la supercongélation automatique, le compartiment congélation refroidit sensiblement plus qu'en service normal. Avec la supercongélation, les aliments sont congelés rapidement à cœur. Remarque : Lorsque la supercongélation automatique est activée, la touche super est allumée et l'appareil peut fonctionner plus bruyamment. Lorsque la supercongélation automatique est terminée, l'appareil revient automatiquement en service normal. Arrêter manuellement la supercongélation automatique : Appuyez sur la touche super.

fr Alarme Supercongélation manuelle Pendant la supercongélation manuelle, le compartiment congélation refroidit au maximum. Activez la supercongélation par exemple : pour congeler des produits alimentaires à cœur rapidement 4 ... 6 heures avant de ranger 2 kg ou plus de produits alimentaires pour profiter de la capacité de congélation maximale ~ "Capacité de congélation maximale" à la page 63 Remarque : Si vous avez activé la supercongélation, l’appareil peut fonctionner plus bruyamment. Au bout de 2 jours et ^ environ, l'appareil revient en service normal. Allumer / Éteindre la supercongélation: Appuyer sur la touche super. Le voyant de la touche est allumé si vous avez activé la supercongélation. Mode Vacances En cas d’absence prolongée, vous pouvez commuter l’appareil sur le mode Vacances, économe en énergie lui aussi. La température du compartiment réfrigérateur commute automatiquement sur +14 °C. Pendant cette période, ne rangez pas de produits alimentaires dans le compartiment réfrigérateur. La température dans le compartiment congélateur reste inchangée. Allumer / Éteindre le mode Vacances : Appuyez sur la touche holiday. Une fois le mode Vacances activé, la touche est allumée et l’indicateur de température du compartiment réfrigérateur n’affiche plus de température. M Alarme Al ar me Alarme de porte L’alarme relative à la porte (signal sonore permanent) s’active si la porte de l’appareil est restée ouverte plus d’une minute. Fermez la porte ou appuyez sur la touche alarm. L’alarme sonore s’éteint.

Compartiment réfrigérateur fr Alarme de température Si la température monte trop dans le compartiment congélateur, l'alarme de température s'allume (sonorité intermittente). Attention ! Pendant la décongélation, des bactéries peuvent apparaître et les produits congelés s'abîmer Ne remettez pas à congeler des produits alimentaires partiellement ou entièrement décongelés. Ne recongelez qu'après avoir les avoir fait cuire ou rôtir. N’utilisez pas la durée de conservation dans son intégralité. Remarque : L’alarme peut s’activer dans les cas suivants, sans qu'il y ait de risque pour les produits congelés : Pendant l'entrée en service de l’appareil. Rangement de grandes quantités de produits alimentaires frais. La porte du compartiment congélateur est restée trop longtemps ouverte. Pour afficher la température la plus élevée qui a régné et pour éteindre l'alarme sonore : Appuyez sur la touche alarm. La température la plus élevée qui a régné dans le compartiment congélateur s'affiche brièvement. Ensuite s'affiche à nouveau la température qui a été réglée. A partir de ce moment-là, l’appareil recommence à déterminer et enregistrer la température la plus élevée. Remarque : La touche alarm s’allume jusqu'à ce que la température réglée soit à nouveau atteinte. U Compartiment réfrigérateur Le compartiment réfrigérateur convient pour conserver la viande, la charcuterie, le poisson, les produits laitiers, les œufs, les plats précuisinés et les pâtisseries. La température est réglable entre +2 °C ... +8 °C. En raison du stockage au froid, vous pouvez aussi ranger des denrées très périssables à court et moyen terme. Plus la température choisie est basse et plus les processus enzymatiques et chimiques ainsi que la détérioration par des micro-organismes sont lents. Une température de +4 °C ou inférieure garantit un maintien au frais optimal ainsi que la sécurité des produits alimentaires stockés. Compar t i ment r éf r i gér at eur Consignes de rangement

Rangez les produits alimentaires frais et intacts. Ils conserveront ainsi plus longtemps leur qualité et leur fraîcheur. Produits tout prêts et liquides conditionnés : respectez la date de conservation minimum ou la date de consommation indiquée par le fabricant. Pour préserver l'arôme, la teinte et la fraîcheur, rangez les produits alimentaires bien emballés ou couverts. Vous évitez ainsi les communications d'odeurs et que les pièces en plastique se colorent. Attendez que les produits alimentaires chauds et les boissons aient refroidi avant de les mettre dans le compartiment réfrigérateur.

fr Compartiment réfrigérateur Tenez compte des différentes zones froides dans le compartiment réfrigérateur L’air circulant dans le compartiment réfrigérateur fait que des zones différemment froides apparaissent. La zone la plus froide La zone la plus froide est située entre la flèche imprimée sur le côté et la clayette située en dessous. ~ Fig. * Remarque : Rangez les produits alimentaires délicats dans la zone la plus froide (par ex. le poisson, la charcuterie et la viande). Zone la moins froide La zone la moins froide se trouve complètement en haut, contre la porte. Remarque : Rangez dans la zone la moins froide par ex. le fromage dur et le beurre. Le fromage peut continuer de développer son arôme et le beurre demeure tartinable.

Bac à légumes avec régulateur d’humidité ~ Fig. + Le bac à légumes est l’endroit optimal où stocker les fruits et légumes frais.Le régulateur d’humidité et un joint spécial permettent d’ajuster l’humidité de l’air dans le bac à légumes. Les fruits et légumes frais se conservent ainsi jusqu'à deux fois plus longtemps qu’avec un mode de rangement conventionnel. Vous pouvez adapter l’humidité de l’air régnant dans le bac à légumes en fonction de la nature et de la quantité de produits à ranger : Fruits principalement et appareil très rempli : réglez l'appareil sur une humidité de l’air moins élevée Légumes principalement et appareil rempli de produits différents ou faiblement rempli : réglez l'appareil sur une humidité de l’air plus élevée Remarques Pour préserver leur qualité et leur arôme, il est recommandé de ranger les fruits (par exemple les ananas, bananes, papayes, agrumes) et légumes (par exemple les aubergines, concombres, courgettes, poivrons, tomates et pommes de terre) qui craignent le froid hors de l’appareil à des températures comprises entre +8 °C ... +12 °C. Suivant la quantité et la nature des produits stockés, de l’eau peut se condenser dans le bac à légumes. Retirez l’eau condensée avec un essuie-tout sec et ajustez l'humidité de l’air dans le bac à légumes via le régulateur d’humidité.

Compartiment congélateur fr W Compartiment congélateur Le compartiment congélateur convient pour ceci : pour stocker des produits surgelés pour préparation de glaçons pour congeler des produits alimentaires Compar t i ment congél at eur La température est réglable entre –16 °C ... –24 °C. La congélation vous permet de stocker longtemps les denrées périssables sans pertes notables de qualité vu que les basses températures ralentissent fortement la détérioration ou la stoppent. L'aspect, l'arôme et l'ensemble des ingrédients demeurent préservés dans leur très large majorité. La température de stockage à long terme des produits alimentaires doit être de –18 °C ou encore plus basses. Le temps nécessaire pour permettre aux produits frais rangés au congélateur de congeler à cœur dépend des facteurs suivants : Température réglée Nature du produit alimentaire Degré de remplissage du compartiment congélation Quantité et type de stockage Congeler une petite quantité d'aliments Congeler des aliments : dans le bac à produits congelés placé à l'arrière sur le grand tiroir à produits congelés ou dans le tiroir à produits congelés plat ~ "Présentation de l’appareil" à la page 56 en commençant par la droite bien étaler C'est ainsi qu'ils seront congelés à cœur le plus rapidement. Capacité de congélation maximale La capacité de congélation maximale indique quelle quantité d'aliments l'appareil peut congeler à cœur en 24 heures. Sur la plaque signalétique, vous trouverez des indications concernant la capacité de congélation maximale. ~ "Présentation de l’appareil" à la page 56 Pour profiter de la capacité de congélation maximale, activez la supercongélation 24 heures avant de ranger les aliments frais. ~ "Supercongélation" à la page 59

fr Compartiment congélateur Conditions préalables pour une capacité de congélation maximale

1. 24 heures environ avant de ranger

des produits frais : activez la supercongélation. ~ "Supercongélation manuelle" à la page 60 Retirez le récipient du compartiment congélateur et déposez les produits alimentaires directement sur les clayettes et le fond du compartiment congélateur. Commencez par garnir le compartiment supérieur avec des produits alimentaires. C'est là qu'ils seront congelés à cœur le plus rapidement. Si le compartiment supérieur ne suffit pas, stockez la quantité restante dans le compartiment situé en dessous, en commençant du côté avant droit. Faites congelez les produits alimentaires frais le plus près possible des parois latérales. Utiliser l’intégralité du volume de congélation Pour loger la quantité maximale de produits congelés : retirez toutes les pièces d'équipement. Déposez les produits alimentaires directement sur les clayettes et le fond du compartiment congélateur.

Achats de produits surgelés

Vérifiez que l'emballage est intact. Ne dépassez pas la date de conservation minimum. La température indiquée par le thermomètre du congélateur commercial doit être égale à –18 °C ou encore plus basse. Utilisez de préférence un sac isotherme pour le transport puis rangez les produits le plus rapidement possible dans le compartiment congélateur. Attention lors de rangement

Congelez des quantités d'aliments plus importantes dans le compartiment supérieur. C'est là qu'ils seront congelés le plus vite et en douceur. Étalez les produits alimentaires sur une grande surface dans les compartiments ou les bacs à produits congelés. Veillez à ce que les produits alimentaires à congeler n'entrent pas en contact avec d'autres déjà congelés. Si nécessaire, réordonnez les produits alimentaires congelés à cœur déjà présents dans les bacs. Consigne importante pour que l'air circule de manière impeccable dans l'appareil : Insérez le bac à produits congelés jusqu'à la butée. Compartiment congélateur fr Congélation de produits frais Ne vont pas au congélateur Pour congeler les aliments, n’utilisez que des aliments frais et d’un aspect impeccable. Les aliments consommés cuits (y compris au four) et rôtis se prêtent mieux à la congélation que les aliments, consommés crus.

Variétés de légumes habituellement dégustées crues, par exemple les salades ou radis Œufs avec coque ou les œufs cuits durs Raisins Pommes, poires, pêches entières Yaourt, lait caillé, crème acidulée, crème fraîche et mayonnaise Avant la congélation, il faut soumettre les aliments à des processus de préparation différents selon la variété, pour préserver au mieux leur valeur nutritive, leur arôme et leur couleur : Légumes : Lavage, broyage, blanchiment. Fruits : Lavage, dénoyautage et éventuellement épluchage ; ajoutez le cas échéant du sucre ou de l'acide ascorbique en solution. Emballer les surgelés La nature correcte de l'emballage et le choix du matériau conditionnent de manière déterminante la préservation de la qualité du produit, et évitent l'apparition de brûlures par le froid. Vous trouverez des conseils à ce sujet dans la littérature spécialisée.

2. Presser pour chasser l’air.

3. Fermez hermétiquement l'emballage

Pain et pâtisserie Poisson et fruits de mer Viande Le gibier et la volaille Fruits, légumes et herbes Les œufs sans coque Les produits laitiers, par ex. le fromage, le beurre et le fromage blanc Les plats précuisinés et restes de plats, par exemple soupes, ragoûts, viande cuite, poisson cuit, plats à base de pommes de terre, soufflés et mets sucrés

1. Placez les aliments dans

l’emballage. afin que les produits alimentaires ne perdent pas leur goût ou ne sèchent pas.

4. Indiquez sur l’emballage le contenu

et la date de congélation. Emballage adapté : Feuilles en plastique Feuilles en polyéthylène Feuilles d’aluminium Boîtes de congélation Moyens de fermeture appropriés : Caoutchoucs Clips en plastique Rubans adhésifs résistants au froid Emballage non approprié : Papier d’emballage Papier sulfurisé Cellophane Sacs-poubelles et sacs d’achat déjà utilisés

fr Dégivrer l’appareil Durée de conservation du produit congelé à –18 °C Poisson, charcuterie, plats pré-cuisinés, pâtisseries : jusqu’à 6 mois Viande, volaille : jusqu’à 8 mois Fruits, légumes : jusqu’à 12 mois Décongélation des produits Il faut adapter la méthode de décongélation au produit alimentaire concerné et au but d'utilisation afin de préserver au mieux la qualité du produit. Méthodes de décongélation : Dans le compartiment réfrigérateur (convient particulièrement aux denrées d'origine animale comme le poisson, la viande, le fromage et le fromage blanc) À la température ambiante (pain) Au micro-ondes (produits alimentaires destinés à une consommation ou une préparation immédiate) Four / cuisinière (produits alimentaires destinés à une consommation ou une préparation immédiate) Attention ! Ne remettez pas à congeler des produits alimentaires partiellement ou entièrement décongelés. Vous ne pouvez recongeler qu'après avoir transformé la denrée en plat prêt à déguster (plat cuit au four compris). N'utilisez plus intégralement la durée maximale de conservation du produit congelé.

= Dégivrer l’appareil Dégi vr er l ’ ap ar ei l Compartiment réfrigérateur Pendant que le groupe frigorifique fonctionne, des gouttelettes d’eau de condensation ou du givre se forment contre la paroi arrière. Ce phénomène est le résultat du fonctionnement de l’appareil. Vous n'avez pas besoin d'essuyer les gouttes d'eau de dégivrage ou le givre. La paroi arrière se dégivre automatiquement. L’eau du dégivrage s’écoule par la rigole d’écoulement à cet effet. ~ Fig. , De la rigole, l’eau de dégivrage se rend dans le bac d'évaporation d'où elle s’évapore. Remarque : Maintenez la rigole d'eau de dégivrage et l'orifice d'écoulement propres afin que l'eau de dégivrage puisse s'écouler librement et d'éviter toute apparition d'odeur. Nettoyage fr Compartiment congélation Le compartiment congélation ne décongèle pas automatiquement afin que les aliments congelés ne décongèlent pas. Une couche de givre gêne la communication du froid aux produits et accroît la consommation de courant.

Éliminer régulièrement la couche de givre. Attention ! Évitez tout dommage aux tuyaux du circuit de refroidissement. Le fluide frigorigène risquerait en fuyant de blesser les yeux ou de s'enflammer. Ne raclez jamais la couche de givre avec un couteau ou un objet pointu. Procédez comme suit :

env. 4 heures avant le dégivrage. Ce mode amène les produits alimentaires à très basses températures, ce qui vous permet de les stocker plus longtemps à température ambiante. Retirez les aliments congelés et stockez-les dans un endroit frais. Mettre l'appareil hors tension. Débranchez la fiche mâle du secteur ou ramenez le disjoncteur en position éteinte. Pour accélérer le dégivrage : posez dans le compartiment congélation un dessous de plat et une casserole remplie d’eau chaude. Essuyez l’eau de dégivrage avec un chiffon ou une éponge. Passez un essuie-tout sec pour sécher le compartiment congélation. Enclenchez l’appareil. Rangez les produits congelés. D Nettoyage Attention ! Évitez d'endommager l'appareil et ses pièces d'équipement. N’utilisez aucun produit de nettoyage contenant du sable, du chlorure ou de l’acide, ni aucun solvant. N’utilisez jamais d’éponges abrasives ou susceptibles de rayer. De la corrosion peut apparaître sur les surfaces métalliques. Ne nettoyez jamais les clayettes et les bacs au lave-vaisselle. Ces pièces pourraient se déformer ! Net oyage Procédez comme suit :

1. Mettre l'appareil hors tension.

2. Débranchez la fiche de la prise ou

ramenez le disjoncteur en position éteinte.

3. Sortez les produits alimentaires

et rangez-les dans un endroit frais. Si présent : Déposez l'accumulateur de froid sur les produits alimentaires.

4. Si présente : Attendez que la couche

5. Ne nettoyez l’appareil qu’avec

un chiffon doux, de l’eau tiède et du produit à vaisselle présentant un pH neutre. Attention ! Veillez à ce que l'eau de rinçage ne pénètre pas dans l'éclairage et qu'elle ne gagne pas la zone d'évaporation via l'orifice d'écoulement.

6. Essuyez le joint de porte avec

de l'eau propre et frottez soigneusement avec un chiffon pour le sécher.

7. Rebranchez l'appareil, allumez-le

et rangez les produits alimentaires.

fr Odeurs Nettoyage des accessoires Pour nettoyer, retirez les pièces variables de l'appareil. ~ "Équipement" à la page 57 Rigole d’écoulement de l’eau de dégivrage ~ Fig. , Avec un bâtonnet ouaté ou un objet similaire, nettoyez régulièrement la rigole et le trou d’écoulement afin que l’eau de dégivrage puisse s’écouler. Rangement au dessus du bac à légumes ~ Fig. 1. Extrayez le bac à légumes.

2. Retirez la clayette et démontez-la

pour la nettoyer. l Odeurs Si des odeurs désagréables se manifestent :

1. Éteignez l’appareil par la touche

2. Sortez tous les produits alimentaires

3. Nettoyer l'intérieur de

l'appareil.~ "Nettoyage" à la page 67

4. Nettoyer tous les emballages.

5. Pour empêcher l'apparition d'odeurs,

mettez sous emballage hermétique les produits alimentaires qui dégagent une forte odeur.

6. Rallumez l’appareil.

7. Rangez les produits alimentaires.

8. Au bout de 24 heures, vérifiez si de

nouveau des odeurs sont apparues. Odeur s

9 Éclairage Votre appareil est équipé d’un éclairage par LED ne demandant pas d’entretien. Seul le service après-vente ou des spécialistes agréés sont autorisés à réparer l'éclairage. Écl ai r age > Bruits Br ui t s Bruits normaux Remarque : Si la supercongélation automatique ou manuelle est activée, l’appareil peut fonctionner plus bruyamment. Bourdonnement : Un moteur tourne, par exemple le groupe frigorifique, un ventilateur. Gargouillis, ronflement ou clapotis : Le fluide frigorigène circule dans les tuyaux. Cliquetis : Le moteur, les interrupteurs ou les électrovannes s’allument / s’éteignent. Craquement : le dégivrage automatique est en cours. Éviter la génération de bruits L’appareil ne repose pas d’aplomb : Ajustez l’appareil à l’aide d’un niveau à bulle. Si nécessaire, insérez quelque chose sous l'appareil. Des récipients, clayettes ou rangements vacillent ou se coincent : Vérifiez les pièces d'équipement amovibles et remettez-les éventuellement en place. Des bouteilles ou récipients se touchent : Éloignez les bouteilles ou récipients les uns des autres. Dérangements, Que faire si … fr 3 Dérangements, Que faire si … Avant d’appeler le service après-vente, veuillez vérifier si le tableau ci-après ne vous permet pas de supprimer le dérangement vous-même. Dér angemnt s, Que f ai r e si … La température dévie fortement par rapport au réglage. Éteignez l'appareil et laissez-le éteint 5 minutes. ~ "Arrêt et remisage de l’appareil" à la page 58 Si la température est trop élevée, vérifiez-la à nouveau au bout de quelques heures. Si la température est trop basse, vérifiez-la à nouveau le jour suivant. Aucun voyant ne s’allume. Fiche mâle incorrectement branchée dans la prise de courant. Raccordez la fiche mâle. Fusible grillé / disjoncteur disjoncté. Vérifiez les fusibles / disjoncteurs. Une coupure de courant s'est produite. Vérifiez la présence de courant. L’affichage indique E.... L’électronique a détecté un défaut. Appelez le service après-vente. ~ "Service après-vente" à la page 71 Une alarme sonore retentit et la touche alarm s'allume. Appuyez sur la touche alarm.L'alarme est éteinte. La porte de l'appareil est ouverte. Fermez la porte de l'appareil. Les orifices d'entrée et de sortie d'air sont recouverts. Dégagez les orifices d'entrée et de sortie d'air. De grandes quantités de produits alimentaires frais Ne dépassez pas la capacité de congélation maxiont été rangés. male. Le voyant clignote, une alarme sonore retentit et la touche alarm s'allume. Appuyer sur la touche alarm. L'alarme est éteinte. La porte de l'appareil est ouverte. Fermer la porte de l'appareil. Orifices d’entrée et de sortie d’air recouverts. Dégagez les orifices d'entrée et de sortie d'air. De grandes quantités de produits alimentaires frais Ne dépassez pas la capacité de congélation maxiont été rangés. male.

fr Dérangements, Que faire si … L'affichage clignote. La température a trop monté dans le compartiment Après avoir appuyé sur la touche alarm congélateur. la température la plus élevée qui a régné dans le compartiment congélateur s'affiche pendant 5 secondes. Appuyer sur la touche alarm. L'affichage ne clignote plus. L’appareil ne réfrigère pas, l’affichage et l’éclairage sont allumés. L’appareil se trouve en mode Exposition. Lancez le self-test de l’appareil. ~ "Autodiagnostic de l’appareil" à la page 71 Une fois le programme exécuté, l’appareil se remet en service normal. La supercongélation automatique ne s'active pas. L'appareil décide de lui-même si la supercongélation automatique est nécessaire et l'active ou la désactive automatiquement.

Service après-vente fr 4 Service après-vente Si vous ne parvenez pas à supprimer le défaut, veuillez s.v.p. vous adresser à notre service après-vente. Nous trouverons toujours une solution adaptée, aussi afin d’éviter des déplacements inutiles du technicien. Vous trouverez ici ou dans le répertoire du service après-vente les données permettant de contacter le service après-vente le plus proche. Lors de l’appel, veuillez indiquer le numéro de série (E-Nr) et le numéro de fabrication (FD) que vous trouverez sur la plaque signalétique. ~ "Présentation de l’appareil" à la page 56 Faites confiance aux compétences du fabricant. Vous vous assurerez ainsi que les réparations soient réalisées par des techniciens de SAV formés à cet effet, qui disposent des pièces de rechange d’origine adaptées à vos appareils électroménagers.

Ser vi ce apr ès- vent e Autodiagnostic de l’appareil Votre appareil comprend un programme d'autodiagnostic affichant les défauts que votre service après-vente peut supprimer.

Si, à la fin du self-test, 2 signaux sonores retentissent et si la température réglée s’affiche : votre appareil fonctionne parfaitement. Si, à la fin du self-test, 5 signaux sonores retentissent et si la touche super du compartiment congélation clignote pendant 10 secondes : prévenez le service après-vente. Une fois le programme exécuté, l’appareil se remet en service normal. Conseils et réparations Vous trouverez les coordonnées du service après-vente des différents pays dans la liste ci-jointe. FR 01 40 10 11 00

Garantie Vous recevrez des renseignements détaillés sur la durée et les conditions de la garantie dans votre pays auprès de votre service après-vente, de votre revendeur et sur notre site Internet.

1. Éteignez l’appareil et attendez

2. Mettez l’appareil sous tension.

3. Dans les 10 premières secondes,

appuyez sur la touche super du compartiment congélation pendant 3 ... 5 secondes et maintenez-la enfoncée jusqu'à l'émission d'un signal sonore. Le programme de self-test démarre. Au cours du self-test, un signal sonore long retentit.
