Marque	AMICA
Modèle	KH17183E
Type de produit	Hotte aspirante
Type d'installation	Murale (cheminée ou universelle)
Mode de fonctionnement	Évacuation ou recyclage (avec filtre à charbon)
Nombre de vitesses	3 ou 4 selon modèle
Commande	Touches sensorielles
Éclairage	Ampoules / lampes halogènes / modules à diodes
Minuterie (arrêt différé)	Oui, jusqu'à 90 minutes
Filtre à graisse	Aluminium, lavable au lave-vaisselle
Filtre à charbon	Actif, non lavable, remplacement tous les 2 mois
Indicateur de saturation des filtres	Oui, pour filtre à charbon (après 220h) et aluminium (après 110h)
Diamètre du conduit d'évacuation	120 mm ou 150 mm
Hauteur de montage au-dessus de la plaque	Selon fiche technique (généralement 65-75 cm pour électrique, 75-85 cm pour gaz)
Tension d'alimentation	220-240 V ~ 50 Hz
Puissance moteur (estimée)	200 W
Niveau sonore (estimé)	55-65 dB(A) selon vitesse
Dimensions (L x P, estimées)	600 x 500 mm (largeur standard)
Poids (estimé)	15 kg

FOIRE AUX QUESTIONS - KH17183E AMICA

Comment nettoyer le filtre à graisse de la hotte ?

Le filtre à graisse en aluminium doit être nettoyé au moins une fois par mois. Vous pouvez le laver au lave-vaisselle ou à la main avec un détergent doux. Attention : après plusieurs lavages au lave-vaisselle, la couleur peut changer sans affecter son fonctionnement.

Quand faut-il remplacer le filtre à charbon ?

Le filtre à charbon actif doit être remplacé au moins tous les 2 mois, ou plus fréquemment en cas d'utilisation intensive. Il n'est ni lavable ni régénérable. Le symbole L sur l'affichage indique qu'il est saturé (après 220 heures de fonctionnement).

Comment activer la fonction d'arrêt différé (timer) ?

Lorsque la hotte fonctionne, appuyez sur le senseur ①. Le chiffre clignote sur l'affichage. Utilisez les senseurs + et - pour choisir le délai (de 1 à 9, chaque chiffre = 10 minutes, max 90 min). Appuyez à nouveau sur ① pour confirmer. Le point à côté du chiffre clignote pour indiquer que le timer est actif.

Que faire si le symbole F s'affiche ?

Le symbole F indique que le filtre à graisse en aluminium doit être nettoyé. Il apparaît après environ 110 heures de fonctionnement du moteur. Pour effacer le message, maintenez la touche ① enfoncée pendant environ 10 secondes.

Comment changer le mode d'évacuation à recyclage ?

Pour passer en mode recyclage, installez un filtre à charbon actif (non fourni) et orientez le déflecteur d'air si présent. Pour le mode évacuation, retirez le filtre à charbon et raccordez la hotte à un conduit d'évacuation vers l'extérieur (diamètre 120 ou 150 mm). La procédure précise dépend du modèle (voir le dessin 8 dans la notice).

Quelle est la hauteur de montage recommandée ?

La hauteur minimale entre la hotte et la plaque de cuisson est indiquée sur la fiche technique. Généralement, pour une plaque électrique, comptez 65-75 cm ; pour une plaque à gaz, 75-85 cm. Si les instructions de la plaque à gaz exigent une distance supérieure, respectez-la.

Comment remplacer l'éclairage ?

Utilisez des ampoules/lampes halogènes/modules LED de mêmes caractéristiques que ceux d'origine. Le remplacement est illustré dans la notice (figure 7). Si la figure n'est pas présente, le module d'éclairage doit être remplacé uniquement par un service agréé.

Puis-je utiliser la hotte sans filtre à graisse ?

Non, il est formellement interdit d'utiliser la hotte sans filtre à graisse en aluminium. Le filtre est essentiel pour capter les graisses et prévenir les risques d'incendie.

Que faire si le câble d'alimentation est endommagé ?

Le câble d'alimentation doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter tout danger. N'utilisez pas la hotte avec un câble abîmé.

Comment effacer le symbole L (filtre à charbon) ?

Le symbole L s'affiche après environ 220 heures de fonctionnement pour indiquer que le filtre à charbon doit être remplacé. Après remplacement, maintenez la touche ① enfoncée pendant environ 10 secondes pour effacer le message.

MODE D'EMPLOI KH17183E AMICA

Table des matières

INDICATIONS CONCERNANT LA SÉCURITÉ D'UTILISATION 49

DEBALLAGE 53

ÉLIMINATION DES APPAREILS USAGÉS 53

EXPLOITATION 54

COMMANDE DE LA HOTTE 54

PANNEAU DE COMMANDE 54

*SELON LE MODÈLE 54

TIMER (ARRÉT DIFFÉRÉ DU VENTILATEUR DE LA HOTTE) 54

AUTRES INFORMATIONS IMPORTANTES RELATIVES À L'UTILISATION DE LA HOTTE 56

NETTOYAGE ET ENTRETIEN 57

ENTRETIEN 57

FILTRE À GRAISSE 57

FILTRE À CHARBON 57

ÉCLAIRAGE 57

GARANTIE, SERVICE APRES-VENTE 58

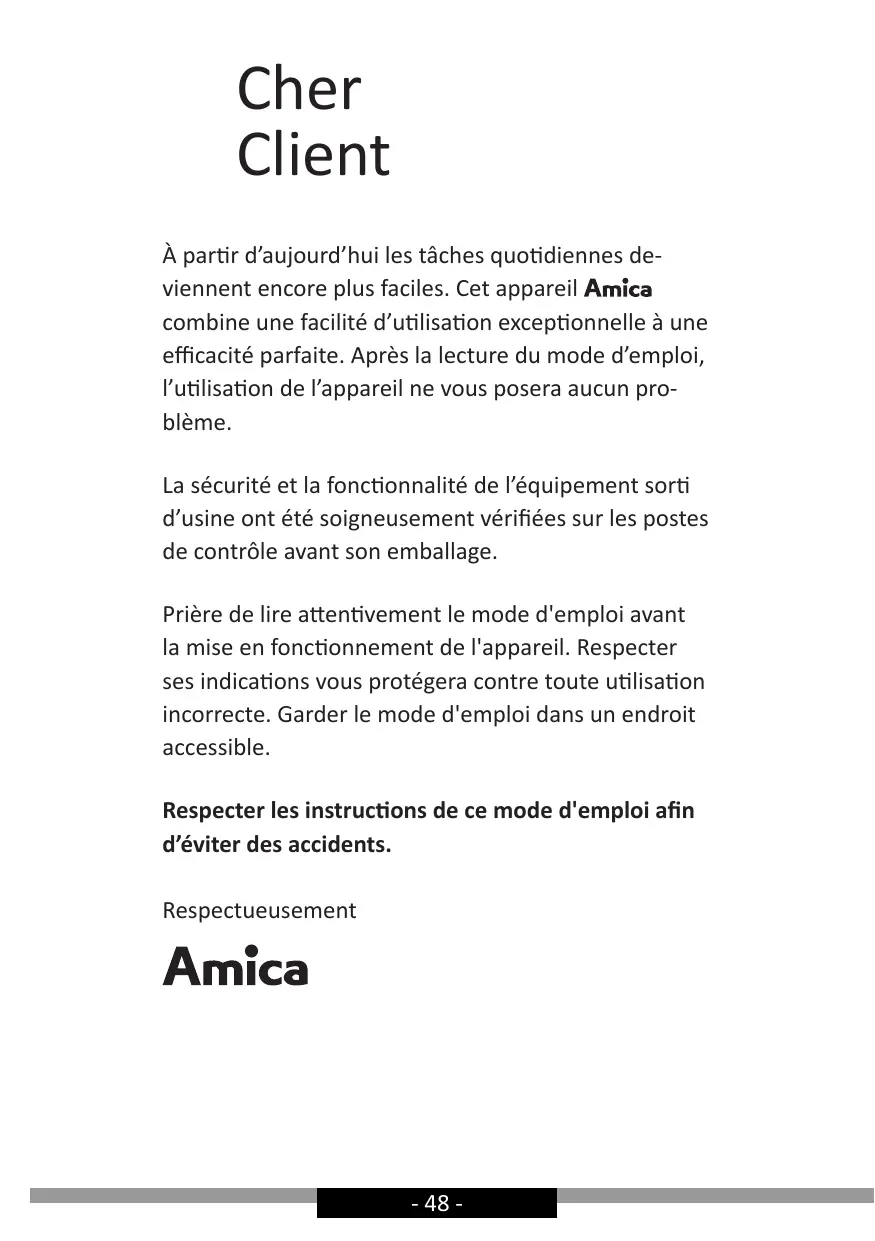

À partir d'aujourd'hui, les tâches quotidiennes deviennent encore plus faciles. Cet appareil Amica combine une capacité d'utilisation exceptionnelle à une efficacité parfaite. Après la lecture du mode d'emploi, l'utilisation de l'appareil ne vous posera aucun problème.

La sécurité et la fonctionnalité de l'équipement sorti d'usine ont été soigneusement vérifiées sur les postes de contrôle avant son emballage.

Prière de lire attentivement le mode d'emploi avant la mise en fonctionnement de l'appareil. Respecter ses indications vous protégera contre toute utilisation incorrecte. Garder le mode d'emploi dans un endroit accessible.

Respecter les instructions de ce mode d'emploi afin d'éviter des accidents.

Respecter

Amica

Indications concernant la sécurité d'utilisation

• La hotte ne doit être utilisée qu'après avoir pris connaissance de la présente notice d'utilisation
• L'appareil n'est destiné qu'à l'utilisation dans un cadre domestique.
• Le fabricant se garde le droit d'introduire des modifications n'ayant pas d'influence sur l'exploitation générale de l'appareil.
• Le fabricant décline toute responsabilité en cas de dommages ou d'incendies provoqués par l'appareil du fait de non-respect des dispositions contenues dans la présente notice d'utilisation.
• La hotte aspirante est destinée à évacuer les vapeurs de cuisson. Elle ne doit pas être utilisée à autres fins.
• L'air ne doit pas être déchargé dans un conduit utilisé pour l'épuisement de vapeur d'appareils à gaz ou autres combustibles. La hotte nécessite l'installation d'un conduit d'évacuation de l'air donnant sur l'extérieur. La longueur de la conduite (le plus souvent un tuyau de Ø 120 mm ou 150 mm) ne doit pas dépasser 4-5 m. La conduite d'évacuation de l'air est également nécessaire pour les hottes télescopiques et les hottes encastrables en mode d'absorption.
• La hotte en mode de recyclage nécessite l'installation d'un filtre à charbon actif. Dans ce cas de figure, il n'est pas nécessaire d'installer un conduit d'évacuation de l'air à l'extérieur, par contre, il est préconisé de monter un déflecteur d'air (prèsent principalement dans les hottes cheminées).
• La hotte est dotée d'un éclairage indépendant et d'un ventilateur d'extraction offrant la possibilité de régler plusieurs vitesses de rotation.
• En fonction de la version de l'appareil, la hotte est prévue à être fixée à une cloison verticale au-dessus de la table de cuisson à gaz ou électrique (hottes de cheminée ou universelles) ; au plafond au-dessus de la table de cuisson à gaz ou électrique (hottes îlot) ; sur une cloison verticale des meubles hauts de cuisine au-dessus de la table de cuisson à gaz ou électriqu
• La hauteur de montage de l'appareil au-dessus de la plaque électrique est indiquée sur la fiche technique de l'appareil (specifications techniques). Dans le cas où les instructions de montage pour les tables de cuisson au gaz spécifiques aient une distance plus grande, celle-ci doit être prise en compte (Fig. 1).
• Il est interdit de laisser un feu ouvert sous la hotte de cuisine, en enlevant le récipient de cuisson, régler une petite flamme. Vérifiez toujours si la flamme ne dépasse pas le bord du récipient de cuisson, ceci entraîne des pertes d'énergie et une concentration de la chaleur indésirables.
• Les fritures effectuées sous la hotte doivent faire l'objet d'une surveillance constante, les graisses portées à très haute température peuvent s'enflammer.
• Débrancher l'appareil de la prise de courant avant toute opération de nettoyage, de remplacement du filtre ou d'entretien.
• Le filtre à graisse de la hotte doit être nettoyé au moins une fois par mois, car saturé de graisse, il pourra facilement prendre feu.
• Une ventilation convenable de la pièce doit être prévue (apport d'air), lorsque la hotte de cuisson

Si une hotte est utilisée simultanément avec des appareils alimentés par une source d'énergie différente de l'énergie électrique (p. ex. combustibles liquides, chaudières, chauffe-eau). En cas d'utilisation simultanée de la hotte et de foyers dépendant de l'air ambiant se trouvant dans la pièce, une exploitation sans danger est possible en respectant une dépression de 0,004 mbar au maximum à l'endroit d'installation de tels appareils (cette consigne n'est pas applicable lorsque la hotte aspirante est utilisée en version de recyclage).

• La hotte ne doit pas servir de plan d'appui pour les personnes se trouvant dans la cuisine.
• La hotte doit être souvent nettoyée à l'extérieur et à l'intérieur (AU MOINS UNE FOIS PAR MOIS, en suivant les consignes relatives à l'entretien individuées dans le présent mode d'emploi). Il y a un risque d'incendie si le nettoyage n'est pas appliqué selon les instructions.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
• Il est nécessaire d'assurer la possibilité de débrancher l'appareil du secteur en retirant la fiche de la prise de courant ou en déclenchant l'interrupteur bipolaire.
• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.
• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et l'entretien par l'usager ne doit

ne doit pas être effectué par des enfants sans surveillance

• Vérifiez si la tension indiquée sur la plaque signalétique correspond aux paramètres de la section locale du secteur.
• Avant le montage, dérouler et redresser le cordon d'alimentation.
• Lors du déballage, garder les matériaux d'emballage (petits sacs polyéthylène, morceaux de polystyrène, etc.) hors de portée des enfants.
• Avant de brancher la hotte au réseau électrique, assurez-vous toujours que le cordon d'alimentation a été correctement installé et qu'il N'A PAS été écrabouillé par la hotte lors des opérations de montage. Ne pas brancher l'appareil à l'alimentation électrique avant la fin du montage.
• Il est interdit d'utiliser la hotte sans filtres à GRAISSE en aluminium.
• Il est formellement interdit de flamber des aliments sous la hotte.
• En ce qui concerne les mesures techniques et celles en matière de sécurité nécessaires pour l'évacuation des fumées, respectez impérativement les normes et la législation en vigueur émises par les autorités locales compétentes.
• Le serrage trop faible des vis et des éléments de fixation par rapport aux instructions applicables présente des risques pour la santé et la vie humaine.
• Les hottes suspendues fonctionnent uniquement en mode d'absorption des odeurs.
• ATTENTION! Ne pas suivre les instructions pour l'installation des vis ou dispositifs de fixation peut entraîner des dangers électriques.

Déballage

Pour son transport, l'appareil a été emballé afin de le protéger contre les endommagements. Après déballage de l'appareil, prière d'éliminer les éléments de l'emballage d'une façon non nuisible à l'environnement.

Tous les matériaux utilisés pour l'emballage sont inoffensifs pour l'environnement.

environnement et recyclables à 100% (ils sont marqués par un symbole approprié)

Attention! Lors du déballage, garder les matériaux d'emballage (petits sacs polyéthylène, morceaux de polystyrène, etc.) hors de portée des enfants.

Élimination des appareils usagés

Cet appareil est marqué par le symbole du conteneur à déchets, rayé, conformément à la Directive Européenne 2012/19/CE. Ce symbole signale que le produit, après sa période d'utilisation, ne pourra pas être éliminé avec d'autres déchets ménagers.

L'utilisateur est obligé de le rendre, le collecte des appareils électriques et usages. De tels points de collecte sont organisés par les communes, certains magasins, ramassage des déchets.

Respecter les règles d'élimination des appareils électriques et électroniques permet d'éviter des conséquences nuisibles à la santé humaine et à l'environnement naturel, à cause de la possibilité de présence de constituants dangereux ou de transformations inappropriées à ce type d'appareil.

Commande de la hotte

Le panneau de commande de la hotte est présenté sur le dessin 4, pour rappel, il est également présenté ci-dessous:

Selon le modèle

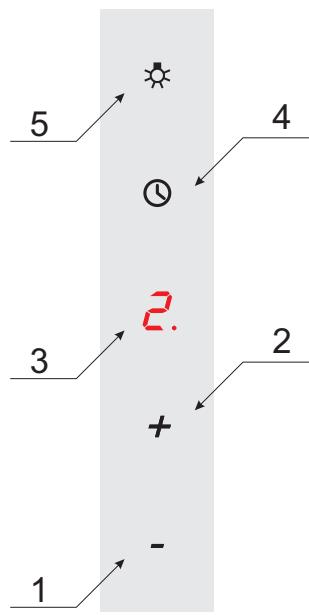

Panneau de commande

Il est équipé d'un panneau de commande avec touches sensorielles*. Pour activer la fonction, toucher l'une des touches suivantes :

1- Diminution de la vitesse du ventilateur d'un niveau 2- Augmentation de la vitesse du ventilateur d'un niveau 3- La vitesse est affichée sur l'affiche. La hotte dispose de 3 ou 4 vitesses (selon les modèles). 4- Fonction d'arrêt différé de la hotte (Timer) 5- Allumer/éteindre l'éclairage. L'éclairage fonctionne indépendamment du ventilateur de la hotte. Réglage des vitesses : - Faible vitesse (1). Utiliser cette vitesse pour une petite quantité de fumée. - Vitesse moyennes (2 et $3^{ }). Utiliser cette vitesse pour une quantité de fumée moyenne, par exemple lors de la cuisson de plusieurs plats en même temps. - Vitesse supérieure $(4^{ }). Utiliser cette vitesse pour la plus grande quantité de fumée, par exemple lors de la friture ou de la grillade.

Timer (arrêt différé du ventilateur de la hotte)

Cette fonction permet l'arrêt différé du ventilateur de la hotte. Utiliser cette fonction après la cuisson, pour aérer la pièce et évacuer les fumées. L'arrêt peut être différé au maximum de 90 minutes. Pour activer cette fonction, appuyer sur le senseur ① lors du fonctionnement de la hotte à une vitesse quelconque. Le chiffre clignote sur l'affichage. Ensuite, à l'aide des senseurs + et -, choisir l'arrêt différé dans une étendue de 1-9 (chaque niveau ajoute 10 minutes, par exemple en choisissant le chiffre 2, l'arrêt est différé de 20 min., en choisissant le chiffre 5, l'arrêt est différé de 50 min., etc.). Appuyer de nouveau sur le senseur ① pour activer la fonction. Le réglage correct de l'arrêt différé sera indiqué par le clignotement du point se trouvant à côté du chiffre affiché sur l'affichage. Pour désactiver la fonction d'arrêt différé avant la fin, appuyer sur le senseur ①. Ensuite, à l'aide du senseur -, dimi

diminuer le temps jusqu'à zéro. Confirmer la désactivation de l'arrêt différé de la hotte à l'aide du senseur ①. La fonction de l'arrêt différé de la hotte n'était pas l'éclairage.

Indicateur du degré de saturation des filtres à charbon

Si le symbole est affiché sur l'affichage de la hotte, cela signifie que le filtre à charbon doit être remplacé.

Pour que le message ne s'affiche plus, maintenir pressée la touche pendant environ 10 secondes.

Attention : Le symbole « s'affichera, même si la hotte travaille en mode d'extraction sans le filtre à charbon installé. Dans ce cas, ignorer le message et l'éteindre.

Attention : Le symbole L s'affiche après environ 220 heures de fonctionnement du moteur.

Indicateur de nettoyage des filtres aluminium

Si le symbole F est affiché sur l'affichage de la hotte, cela signifie que les filtres aluminium doivent être nettoyés.

Pour que le message F ne s'affiche plus, maintenir pressée la touche ① pendant environ 10 secondes.

Attention: Le symbole F s'affiche après environ 110 heures de fonctionnement du moteur.

Autres informations importantes relatives à l'utilisation de la hotte

Fonctionnement en mode recyclage: Dans ce mode de fonctionnement, l'air filtré retourne dans la pièce par les orifices prévus à cet effet. Ce réglage nécessite le montage d'un filtre à charbon et d'un élément d'orientation de l'air (disponibilité selon les modèles, présent principalement dans les hottes cheminées).

Fonctionnement en mode évacuation: Lors du fonctionnement en mode évacuation, l'air est sorti vers l'extérieur à travers un conduit d'évacuation spécial. Pour une utilisation sur ce mode, retirez le filtre à charbon s'il y en a. La hotte est raccordée à une bouche d'évacuation de l'air vers l'extérieur à travers un tuyau rigide ou flexible d'un diamètre de 150 ou 120mm et des colliers de serrage appropriés que vous pouvez acquérir dans un magasin spécialisé. Le raccordement doit être confié à un technicien qualifié.

Vitesses du ventilateur : Les vitesses minimale et moyenne sont utilisées en conditions normales et à des intensités faibles de vapeurs. Par contre, la vitesse maximale ne doit être utilisée qu'en cas de vapeurs de cuisson intenses, p. ex. les fritures ou grillades.

Remarque (uniquement pour les hottes universelles) : La construction des hottes universelles nécessite un changement manuel du mode de fonctionnement. La méthode de changement du mode est représentée sur le dessin 8. Si le dessin n'est pas présent dans le présent mode d'emploi, cette hotte n'est pas concernée par cette remarque.

Remarque (uniquement pour les hottes encastrables et téléscopiques) : Les hottes encastrables et téléscopiques fonctionnant en mode recyclage nécessitent l'installation d'un tuyau d'évacuation de l'air. L'autre bout du tuyau doit être orienté vers la cuisine, l'air filtré sera amené par ce bout.

Attention : Les hottes suspendues (ou îlot) fonctionnent uniquement en mode recyclage.

Entretien

Un entretien et un nettoyage réguliers de l'appareil garantiront le bon fonctionnement de la hotte et prolongeront sa durée de vie. Apportez une attention particulière au nettoyage et au remplacement du filtre à GRAisse et du filtre à charbon actif conformément aux prescriptions du fabricant.

N'utilisez ni chiffons ni éponges mouillés ni jets d'eau. - N'utilisez ni solvants, ni alcool car ils peuvent ternir les surfaces peintes. - N'utilisez pas de substances caustiques, en particulier pour le nettoyage des surfaces en acier inoxydable. - N'utilisez pas de chiffons durs, abrasifs. - Il est préconisé de vous servir d'un chiffon humide et de nettoyants neutres.

Filtre à graisse

En cas de fonctionnement normal de la hotte, le filtre àGRAISSE en aluminium doit être nettoyé tous les mois, au lave-vaiselle ou manuellement avec du détergent ou du savon liquide doux.

Le démontage du filtre àGRAISSÉ en aluminium est présenté sur la figure 5.

Attention: Après plusieurs lavages au lave-vaisselle, la couleur du filtre en aluminium pourra changer. Le changement de la couleur n'indique pas une anomalie ou la nécessité de son remplacement.

Pour certains modèles de hottes, des filtres acryliques sont installés. Remplacez le filtre au moins tous les 2 mois ou plus fréquemment en cas d'utilisation particulièrement intensive.

Filtre à charbon

Le filtre à charbon ne peut être utilisé que lorsque la hotte n'est pas raccordée au conduit de ventilation. Le filtre à charbon actif est capable d'absorber des odeurs de cuisson jusqu'à saturation. Le filtre n'est ni lavable ni régénérable et il doit être remplacé au moins tous les 2 mois ou plus fréquemment en cas d'utilisation particulièrement intensive.

Le démontage du filtre à charbon est présenté sur la figure 6.

Éclairage

Utilisez des ampoules / lampes halogènes / modules à diodes dont les paramètres sont identiques à ceux des lampes installées en usine. Le remplacement des lampes est présenté sur la figure 7. Si le dessin n'est pas joint dans le présent mode d'emploi, le module d'éclairage doit être remplacé uniquement par un service agréé.

Garantie

Service de garantie selon la carte de garantie. Le fabricant n'est responsable d'aucun dommage provoqué par une utilisation inappropriée du produit.

Le fabricant suggère de faire réaliser toute réparation et tout réglage par le Service Interventions ou un centre agréé du fabricant. La réparation doit être effectuée uniquement par un personnel qualifié.

Déclaration du fabricant

Par la présente, le fabricant déclare que le produit est conforme à toutes les principales dispositions exigées par les directives de la Communauté Européenne:

• directive Basse Tension 2014/35/CE
• directive Compatibilité électromagnétique 2014/30/CE
• directive 2009/125/CE
• directive RoHS 2011/65/CE

et c'est le pourquoi le produit est désigné par le symbole € ainsi qu'une déclaration de la conformité accessible aux organes chargés de la surveillance du marché a été délivrée.
