Prenez le temps de les lire afin de pouvoir profiter pleinement des caractéristiques de ce lavelinge et de l’apprécier pendant de nombreuses années.
• Les matériaux d’emballage peuvent être dangereux pour les enfants. Tenez tous les emballages (sacs plastique, polystyrène, etc.) hors de leur portée. • Cet appareil est prévu pour une utilisation domestique uniquement. • Assurez-vous que le raccordement en eau et en électricité est effectué par un technicien qualifié, qui respecte les instructions du fabricant (voir “ Installer le lave-linge “, page 2) et les normes de sécurité locales. • Toutes les vis de transport et de conditionnement doivent être enlevées avant utilisation de l’appareil. De sérieux dégâts peuvent être occasionnés si ces vis n’ont pas été enlevées. Consultez la section “ Enlever les vis de transport “, page 3. • Avant de laver du linge pour la première fois, vous devez effectuer un cycle complet à vide. Consultez la section “ Premier lavage “, page 8.
• Avant tout nettoyage ou entretien, débranchez l’appareil de la prise secteur ou placez le bouton On/Off (Marche/Arrêt) en position Arrêt. • Assurez-vous que toutes les poches des vêtements à laver sont vides. Les objets durs et pointus, comme les pièces de monnaie, les épingles de sûreté, les clous, les vis ou les pierres, peuvent occasionner d’importants dégâts à l’appareil. • Débranchez toujours l’appareil et coupez l’eau après utilisation. • Avant d’ouvrir le hublot du lave-linge, vérifiez que toute l’eau a été vidangée. N’ouvrez pas le hublot si vous constatez qu’il reste de l’eau. • Les animaux et les jeunes enfants peuvent grimper dans l’appareil. Vérifiez l’appareil avant chaque utilisation. • Le hublot en verre devient très chaud pendant le cycle de lavage. Tenez les enfants éloignés de l’appareil lorsque celui-ci est en marche. • N’essayez pas de réparer l’appareil vous-même. Les réparations effectuées par des personnes inexpérimentées ou non qualifiées peuvent entraîner des blessures et/ou des réparations plus importantes sur l’appareil. • Si la prise (cordon d’alimentation) est endommagée, elle doit être remplacée par le fabricant, son réparateur ou une personne de qualification équivalente, afin d’éviter tout danger. • L’entretien de cet appareil doit uniquement être effectué par un centre de réparation homologué et seules des pièces détachées de la marque doivent être utilisées.
Mesures de sécurité ------------------------------------- plat intérieur Installer le lave-linge ------------------------------------------------------------ 2 Déballer le lave-linge ------------------------------------------------------------------ 2 Présentation du lave-linge ----------------------------------------------------------- 2 Choisir un emplacement ------------------------------------------------------------- 3 Ajuster les pieds réglables ----------------------------------------------------------- 3 Enlever les vis de transport ---------------------------------------------------------- 3 Raccorder le tuyau d’arrivée d’eau (en option) --------------------------------- 3 Raccorder le tuyau d’arrivée d’eau ------------------------------------------------ 4 Positionner le tuyau de vidange ---------------------------------------------------- 4 Brancher le lave-linge ----------------------------------------------------------------- 5
Présentation du panneau de commandes --------------------------------------- 6 Premier lavage ---------------------------------------------------------------------------8 Mettre de la lessive dans le lave-linge -------------------------------------------- 8 Laver du linge grâce à la fonction Fuzzy Logic --------------------------------- 9 Laver du linge en fonction manuelle --------------------------------------------- 10 Utiliser le départ différé ------------------------------------------------------------- 10 Trucs et astuces ---------------------------------------------------------------------- 11
Vidanger le lave-linge en urgence ------------------------------------------------ 12 Réparer un lave-linge qui a gelé -------------------------------------------------- 12 Nettoyer l’extérieur du lave-linge ------------------------------------------------- 12 Nettoyer le tiroir et le compartiment à lessive --------------------------------- 13 Nettoyer le filtre à impuretés ------------------------------------------------------- 13 Nettoyer le filtre à mailles du tuyau d’arrivée d’eau -------------------------- 14

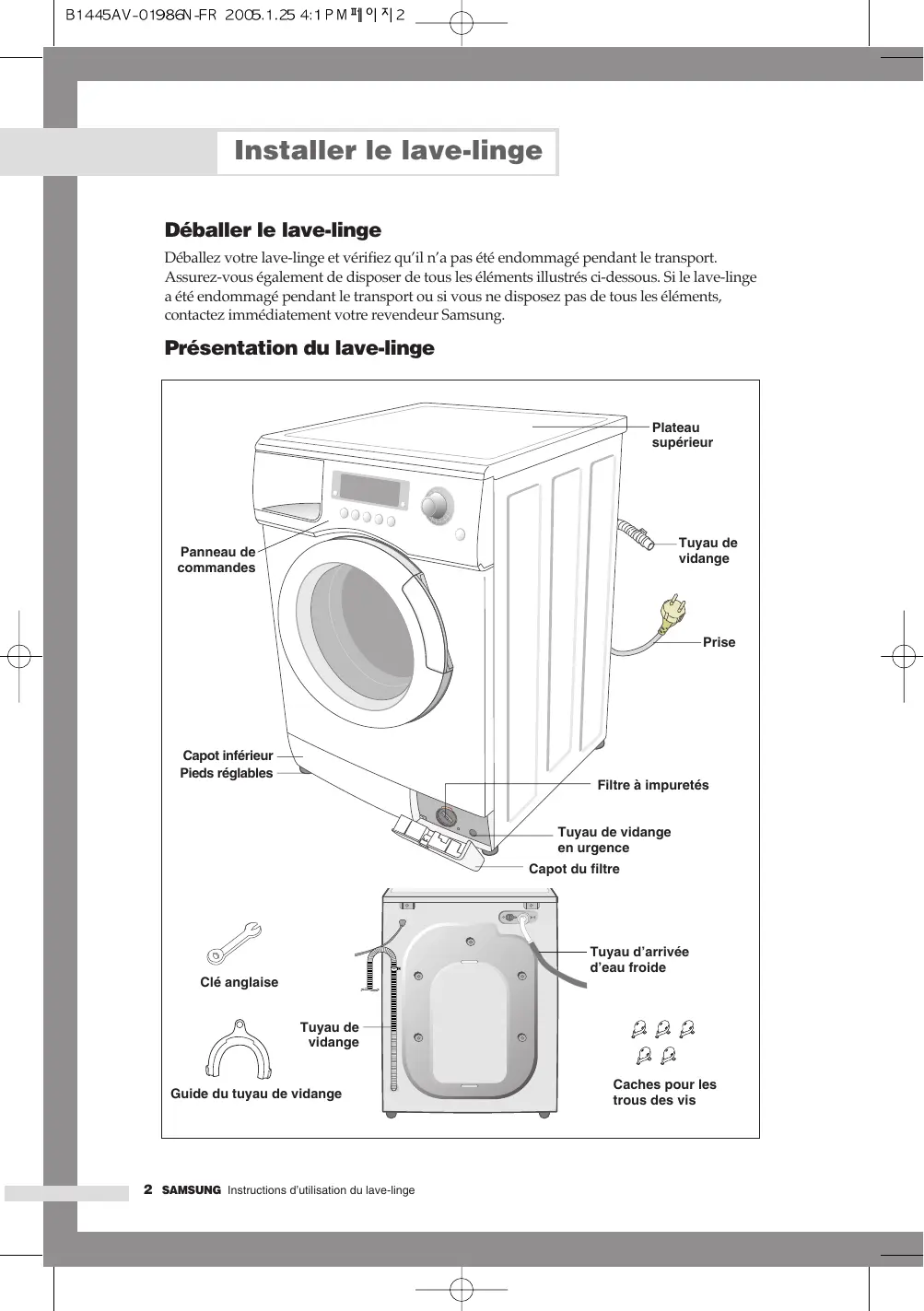

Problèmes et solutions -------------------------------------------------------------- 15 Comprendre les messages d’erreur --------------------------------------------- 15 Assurez-vous également de disposer de tous les éléments illustrés ci-dessous. Si le lave-linge a été endommagé pendant le transport ou si vous ne disposez pas de tous les éléments, contactez immédiatement votre revendeur Samsung.
Clé anglaise Tuyau de vidange Caches pour les trous des vis
Choisir un emplacement Avant d’installer votre lave-linge, choisissez un emplacement disposant des caractéristiques suivantes : • Une surface dure et plane (si la surface n’est pas plane, consultez la section “ Ajuster les pieds réglables “ ci-dessous) • Un emplacement éloigné de la lumière directe du soleil • Une ventilation adaptée • Une pièce où la température ne descend pas en dessous de 0 °C • Un emplacement éloigné de sources de chaleur, telles que du charbon ou du gaz Assurez-vous que le lave-linge n’est pas posé sur son cordon d’alimentation. Les orifices de ventilation ne doivent pas être obstrués par la moquette lorsque le lave-linge est installé sur un sol moquetté.
Si le sol n’est pas plat, réglez les pieds (ne glissez ni morceaux de bois, ni autres objets sous les pieds) : 1. Desserrez l’écrou du pied en le tournant à la main jusqu’à ce qu’il atteigne la hauteur souhaitée. 2. Serrez l’écrou de blocage en le tournant avec la clé anglaise fournie.
Positionner le lave-linge sur une surface ni plane, ni dure peut entraîner des bruits ou des vibrations. (L’angle maximum autorisé est de 1 degré).
Avant d’utiliser le lave-linge, vous devez enlever les cinq vis de transport à l’arrière de l’appareil. Pour enlever ces vis : 2 1
3. Bouchez les trous avec les caches plastique fournis. 4. Conservez les vis de transport pour une prochaine utilisation.
1. Enlevez l’adaptateur du tuyau d’arrivée d’eau. c
3. Raccordez l’adaptateur au robinet en serrant fermement les vis. Tournez ensuite la partie (b) dans le sens de la flèche et faites correspondre (a) et (b).
(c), le tuyau se raccorde automatiquement à l’adaptateur en faisant un “ clic “. 5. Raccordez l’autre extrémité du tuyau d’arrivée d’eau à la soupape d’admission d’eau, en haut du lave-linge. Vissez le tuyau à fond dans le sens des aiguilles d’une montre.
à l’autre extrémité. Ne tendez pas le tuyau d’arrivée d’eau. Si le tuyau est trop court, remplacez-le par un tuyau haute pression plus long. Pour raccorder le tuyau d’arrivée d’eau : 1. Prenez le raccord en L correspondant au tuyau d’arrivée d’eau froide et raccordez-le à l’arrivée d’eau froide, à l’arrière de la machine. Serrez à la main.
En option: 1. Prenez le raccord en L rouge correspondant au tuyau d’arrivée d’eau chaude et raccordez-le à l’arrivée d’eau chaude rouge, à l’arrière de la machine. Serrez à la main. 2. Raccordez l’autre extrémité du tuyau d’arrivée d’eau chaude au robinet d’eau chaude de votre lavabo et serrez-la à la main. 3. Utilisez un raccord en Y si vous souhaitez utiliser uniquement l’eau froide. Remarque: L’appareil doit être raccordé au réseau d’alimentation en eau à l’aide de raccords neufs et non des raccords usagés.
L’extrémité du tuyau de vidange peut être positionnée de trois façons différentes :
Le tuyau de vidange doit être positionné à une hauteur située entre 60 et 90 cm. Pour que l’extrémité du tuyau reste coudée, utilisez le guide plastique fourni. Fixez le guide au mur avec un crochet ou au robinet avec un lien, afin que le tuyau de vidange ne bouge pas.
Le tuyau d’évacuation doit être situé au-dessus du siphon du lavabo, afin que son extrémité soit au moins à 60 cm du sol.
Samsung vous conseille d’utiliser un tuyau vertical de 65 cm. Il doit mesurer au minimum 60 cm et au maximum 90 cm.
Brancher le lave-linge Pour les utilisateurs européens. Vous n’avez PAS besoin de mettre la prise du lave-linge à la terre. Avis aux utilisateurs américains. Vous devez relier la prise du lave-linge à la terre. Vérifiez auprès d’un électricien agréé que votre lave-linge est correctement mis à la terre avant de l’utiliser.
ATTENTION ! CET APPAREIL DOIT ETRE MIS A LA TERRE.
JAUNE fournissant un circuit de fuite au courant électrique. L’appareil est équipé d’un câble comportant un fil de terre à raccorder à la borne de terre de la prise secteur. La prise doit être branchée à une prise secteur correctement installée et mise à la terre.
AMPERES ) ou de couleur verte ou verte et jaune. • Raccordez le fil bleu à la borne marquée d’une lettre N ou de couleur noire. • Raccordez le fil marron à la borne marquée d’une lettre L ou de couleur rouge. * Consultez un électricien ou un réparateur qualifié si vous avez un doute concernant l’une de ces instructions. Le fabricant de ce lave-linge ne pourra être tenu pour responsable des dommages causés aux personnes ou au matériel en cas de non-respect de ces instructions. Aucune pièce du lave-linge ne doit être réparée par l’utilisateur. Si le câble de cet appareil est endommagé, il ne doit être remplacé que par un personnel qualifié et agréé par le fabricant, car cette opération requiert des outils spécifiques.
Ne la branchez en aucun cas à une prise secteur, car il existe un risque de choc électrique.
Présentation du panneau de commandes
Affiche le temps du cycle de lavage restant, toutes les informations de lavage et les messages d’erreur.
(Essorage) doit être effectué.
Effectuer un lavage
Cette fonction permet d’éviter qu’un enfant n’utilise le lave-linge par accident. On/Off (Marche/Arrêt) - Pour mettre le programme en marche : Appuyez sur le bouton (Démarrer/Pause) pour mettre en marche le lave-linge. Maintenez enfoncés les boutons [Rinse] (Rinçage) + [Spin] (Essorage) pendant 2 à 3 secondes. Cette fonction peut être activée uniquement lorsque le lave-linge est en marche. Lorsque le programme de lavage baby (bébé) est en marche, aucun bouton ne fonctionne. Même le bouton POWER (alimentation) ne peut pas être utilisé. Le voyant Baby (Bébé) s’allume. Pour désactiver le programme : Maintenez enfoncés les boutons [Rinse] (Rinçage) + [Spin] (Essorage) pendant 2 à 3 secondes ; le voyant s’éteint et le programme est désactivé. Remarque: Si aucun bouton ne répond en cours de lavage, vérifiez que la fonction Baby Program (Programme bébé) n’est pas activée.
Tournez le cadran pour sélectionner l’un des 14 programmes de lavage disponibles. Cotton (Coton), Coloureds (Couleurs), Synthetics (Synthétiques), Delicates (Délicats), SAMSUNG Instructions d’utilisation du lave-linge 7
Premier lavage Avant de laver du linge pour la première fois, vous devez effectuer un cycle complet à vide. Pour ce faire : 1. Appuyez sur le bouton On/Off (Marche/Arrêt) . 2. Versez un peu de lessive dans le bac du tiroir . 3. Ouvrez l’arrivée d’eau du lave-linge. 4. Appuyez sur le bouton Temperature (Température) à plusieurs reprises jusqu’à ce que 40 °C s’affiche. 5. Appuyez sur le bouton Start/Pause (Démarrer/Pause). • Cela vidangera l’eau restant dans le lave-linge après le test du fabricant. Bac Bac Mettre de la lessive dans le lave-linge 1. Ouvrez le tiroir à lessive. 2. Versez l’adoucissant dans le bac . 3. Add softener into compartment (le cas échéant). 4. Versez la lessive de prélavage dans le bac (le cas échéant). Votre nouveau lave-linge vous simplifie la tâche grâce au système de contrôle automatique Fuzzy Logic de Samsung. Lorsque vous choisissez un programme de lavage, le lave-linge définit les options appropriées en matière de température, de durée et de vitesse de lavage. Pour laver du linge en utilisant les programmes Fuzzy Logic : 1. Ouvrez le robinet d’eau de votre lavabo. 2. Appuyez sur le bouton On/Off (Marche/Arrêt) . 3. Ouvrez le hublot. 4. Chargez les articles un par un dans le tambour, sans les tasser ni surcharger le lave-linge. 5. Fermez le hublot. 6. Ajoutez la lessive, l’adoucissant et le liquide de prélavage (si nécessaire) dans le bac approprié. Remarque : La fonction de prélavage n’est disponible qu’avec les programmes Duvet (Couettes), Bedding (Draps), Towel (Serviettes), Curtain (Rideaux), Cotton (Coton), Coloureds (Couleurs), Synthetics (Synthétiques) et Delicates (Délicats). Utilisez un cycle de prélavage uniquement si le linge à laver est très sale. 7. Tournez le cadran Fuzzy Control pour sélectionner le programme adapté au type de vêtements à laver : Cotton (Coton), Coloureds (Couleurs), Synthetics (Synthétiques), Delicates (Délicats), Wool (Laine), Hand wash 9. Appuyez sur le bouton Start/Pause (Démarrer/Pause) du cadran Fuzzy Control ; le cycle de lavage commence. L’indicateur de progression s’allume et le temps de lavage restant apparaît à l’écran.
Après la fin du cycle complet, le lave-linge s’arrête automatiquement. 1. Ouvrez le hublot. Remarque : Le hublot ne s’ouvre que 3 minutes après l’arrêt ou la désactivation du lave-linge. 2. Sortez le linge.
Laver du linge en fonction manuelle Vous pouvez laver des vêtements en fonction manuelle, sans utiliser le programme Fuzzy Logic. Pour ce faire : 1. Ouvrez l’arrivée d’eau. 2. Appuyez sur le bouton On/Off (Marche/Arrêt) du lave-linge. 3. Ouvrez le hublot. 4. Chargez les articles un par un dans le tambour, sans les tasser ni surcharger le lave-linge. 5. Fermez le hublot. 6. Versez la lessive et, si nécessaire, l’adoucissant ou le liquide de prélavage, dans les bacs appropriés. 7. Appuyez sur le bouton Temperature (Température) pour sélectionner la température de votre choix (eau froide, 30 °C, 40 °C, 60 °C, 75 °C, 95 °C) 8. Appuyez sur le bouton Rinse (Rinçage) pour choisir le nombre requis de cycles de rinçage. Cinq cycles de rinçage au maximum. La durée de lavage sera allongée en conséquence. 9. Appuyez sur le bouton Spin (Essorage) pour choisir la vitesse d’essorage. Remarque : Le programme Rinse hold (Arrêt cuve pleine) vous permet de sortir de votre lave-linge des vêtements qui n’ont pas été essorés. : No Spin (Sans essorage), : Rinse Hold (Arrêt cuve pleine). 10. Appuyez sur ce bouton à plusieurs reprises pour faire défiler les différents départs différés possibles (de 3 à 24 heures, par tranche d’une heure). Les heures affichées indiquent l’horaire de fin du cycle de lavage. 11. Appuyez sur le bouton Start/Pause (Démarrer/Pause) pour lancer le cycle de lavage.
Vous pouvez programmer votre lave-linge pour que le cycle de lavage se termine automatiquement plus tard, en choisissant un départ différé de 3 à 24 heures (par tranche d’une heure). Les heures affichées indiquent l’horaire de fin du cycle de lavage. Pour ce faire : 1. Programmez en fonction manuelle ou automatique votre lave-linge pour le type de vêtements à laver. 2. Appuyez sur le bouton Delay Start (Départ différé) à plusieurs reprises jusqu’à obtention du départ différé souhaité. 3. Appuyez sur le bouton Start/Pause (Démarrer/Pause). Le voyant Delay Start (Départ différé) s’allume et l’horloge commence le compte à rebours jusqu’à atteindre l’horaire défini. 4. Pour annuler la procédure Delay Start (Départ différé), appuyez sur le bouton Power (alimentation) , puis remettez le lave-linge en marche.
Trucs et astuces Trier votre linge : Triez votre linge en fonction des caractéristiques suivantes : • Type de symbole textile : Séparez le coton, les fibres mélangées, les synthétiques, la soie, la laine et la rayonne. • Couleurs : Séparez le blanc et les couleurs. Lavez les vêtements neufs de couleur séparément. • Taille : Placer des vêtements de tailles différentes dans la même charge améliore l’action du lavage. • Sensibilité : Lavez les articles délicats séparément, en utilisant le programme de lavage Delicate (Délicat) pour les articles en laine vierge et en soie ainsi que les rideaux. Vérifiez les étiquettes des articles que vous lavez ou reportez-vous au tableau des symboles textiles en annexe.
Toutefois, si vos cotons sont particulièrement sales, utilisez un programme de prélavage avec une lessive protéinique.
B1445AV/B1245AV/B1245AS/ R1245AV/ Remarque : Conservez les lessives et additifs dans un endroit sûr et sec, hors de portée des enfants.
Vidanger le lave-linge en urgence B1445AV/ B1245AV/b1245AS/ B1245A/ B1045A
2. Remettez le capot du filtre en place.
Si la température descend en dessous de 0 °C et que votre lave-linge est gelé : 1. Débranchez le lave-linge. 2. Versez de l’eau chaude sur le robinet source pour assouplir le tuyau d’arrivée d’eau. 3. Retirez le tuyau d’arrivée d’eau et trempez-le dans l’eau chaude. 4. Versez de l’eau chaude dans le tambour du lave-linge et laissez-la agir pendant 10 minutes. 5. Rebranchez le tuyau d’arrivée d’eau au robinet et vérifiez que les fonctions d’arrivée d’eau et de vidange sont normales.
1. Ne versez pas d’eau sur le lave-linge.
Nettoyer le tiroir et le compartiment à lessive 1. Appuyez sur la manette d’ouverture à l’intérieur du tiroir à lessive et sortez-le. 2. Enlevez le couvercle du bac . 3. Lavez les différents éléments à l’eau claire. 4. Nettoyez le logement du tiroir à l’aide d’une vieille brosse à dents. 5. Remettez le couvercle en place (en le poussant fermement) et replacez le séparateur de lessive liquide dans le tiroir. 6. Remettez le tiroir en place. 7. Lancez un programme de rinçage sans mettre de linge dans le tambour.
Nettoyez le filtre à impuretés 5 à 6 fois par an ou lorsque vous voyez le message d’erreur suivant s’afficher à l’écran :
Voir “Vidanger le lave-linge en urgence”, page 12. 2. Dévissez le capuchon de vidange en urgence en tournant vers la gauche et vidangez toute l’eau. Voir “Vidanger le lave-linge en urgence”, page 12. 3. Dévissez le capot du filtre et sortez-le.
5. Remettez le capot du filtre en place. SAMSUNG Instructions d’utilisation du lave-linge 13
Vous devez nettoyer le filtre à maille du tuyau d’arrivée d’eau au moins une fois par an ou lorsque vous voyez le message d’erreur suivant s’afficher sur l’écran :
1. Coupez l’arrivée d’eau du lave-linge. 2. Dévissez le tuyau à l’arrière du lave-linge. 3. Avec une pince, sortez doucement le filtre à maille de l’extrémité du tuyau et rincez-le sous l’eau jusqu’à ce qu’il soit propre. Nettoyez également l’intérieur et l’extérieur du raccord fileté.
5. Revissez le tuyau sur le lave-linge. 6. Ouvrez le robinet et assurez-vous que les raccords sont étanches.
Assurez-vous que le robinet d’eau est ouvert. Assurez-vous d’avoir appuyé sur le bouton Start/Pause (Démarrer/Pause).
• Assurez-vous que le tuyau d’arrivée d’eau n’est pas plié. Assurez-vous que le filtre du tuyau d’arrivée d’eau n’est pas bouché.
• Placez les lessives dans les parties intérieures du tiroir (loin des bords extérieurs).
• Assurez-vous que les vis de transport ont été enlevées (voir page 3). • Assurez-vous que le lave-linge n’est en contact avec aucun autre objet. • Assurez-vous que la charge de linge est équilibrée.
• Assurez-vous que le filtre du tuyau d’arrivée d’eau n’est pas bouché (voir page 14).
• Assurez-vous que le tuyau de vidange est correctement installé. • La charge de linge n’est pas équilibrée ; libérez tout vêtement emmêlé. Si vous souhaitez laver un seul vêtement, par exemple un peignoir de bain ou un jean, le résultat final de l’essorage pourra ne pas être satisfaisant et un message d’erreur “ UE “ s’affichera à l’écran. • Contactez le service après-vente.
1. Essayez de remédier au problème (voir “ Dépannage “, sur cette page). 2. Relancez le programme pour voir si l’erreur se répète. 3. Si la panne subsiste, appelez le service après-vente et décrivez votre problème.
(✽ au choix) Temp. (°C)
3. La consommation en foyer individuel peut différer des valeurs données dans le tableau en fonction des variations de pression et de température de l’arrivée d’eau, de la charge et du type de linge.
(✽ au choix) LESSIVE ET Temp. Vitesse d’essorage max. Charge maxi. Delay Half (en tr/min) Lavage à la main uniquement Séchage à plat Nettoyage à sec uniquement Sécher sans essorer Chlorage dilué à froid Séchage sur fil Pas de chlorage Séchage en machine, température basse Repassage à 200 °C max.
Séchage en machine, température normale
Pour réduire le risque d’incendie, de choc électrique et autres blessures, gardez ces précautions électriques à l’esprit : • Faites fonctionner l’appareil uniquement à partir du type d’alimentation indiqué sur l’étiquette de marquage. Si vous n’êtes pas sûr du type d’alimentation de votre foyer, consultez le vendeur de votre appareil ou la société qui vous fournit l’électricité. • Utilisez uniquement une prise mise à la terre ou polarisée. Pour votre sécurité, cet appareil est équipé d’une prise de courant alternatif polarisée disposant d’une broche plus large que l’autre.Elle ne doit s’insérer dans la prise murale que dans un seul sens. Si vous ne pouvez pas l’insérer totalement dans la prise murale, essayez de la retourner. Si la prise ne s’insère toujours pas, contactez votre électricien pour remplacer votre prise murale. • Protégez le cordon d’alimentation. Les cordons d’alimentation doivent être positionnés de façon à ne pas pouvoir être ni écrasés par quelqu’un, ni pincés par des éléments placés sur ou contre eux. Portez une attention toute particulière aux cordons au niveau des fiches, des prises et du point où ils sortent de l’appareil. • Ne surchargez pas la prise murale ou les rallonges. Une surcharge peut entraîner un incendie ou un choc électrique.
-En cas de problème, n’hésitez pas à appeler le centre de service après-vente le plus proche de chez vous, en vous munissant de vos nom, adresse, numéro de téléphone, de la référence du modèle et du numéro de série de votre appareil.
