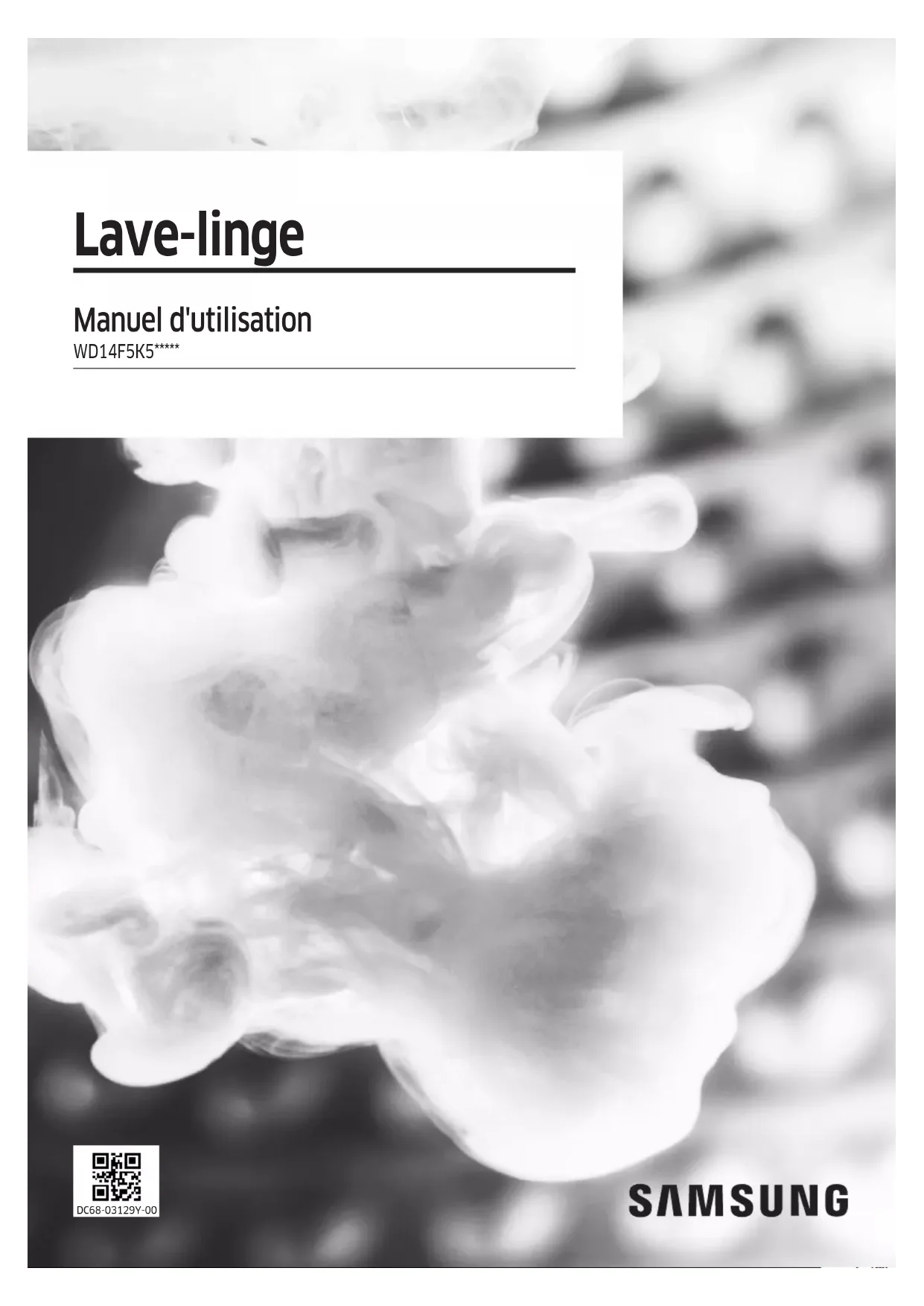

Lave-linge Manuel d'utilisation WD14F5K5***** DC68-03129Y-00 Untitled-3 1 2019-04-23 11:36:57Français2 Sommaire Sommaire Consignes de sécurité 4 Remarques importantes sur les consignes de sécurité 4 Symboles de sécurité importants 4 Consignes de sécurité importantes 5 Avertissements importants concernant l'installation 8 Mises en garde pour l'installation 9 Avertissements importants concernant l'utilisation 9 Mises en garde concernant l'utilisation 11 Avertissements importants concernant le nettoyage 14 Installation 15 Ce qui est inclus 15 Conditions d'installation 17 Installation étape par étape 19 Avant de démarrer 27 Exécuter la fonction Calibrage (recommandé) 27 Instructions de lavage 28 Instructions relatives au tiroir à lessive 30 Opérations 32 Panneau de commande 32 Étapes simples pour démarrer 33 Présentation des programmes 35 Options 37 Paramètres 38 Smart Check 39 Maintenance 40 Nettoyage tambour 40 Vidange d'urgence 41 Nettoyage 42 Reprise du fonctionnement après du gel 45 Mesures en cas de non-utilisation prolongée 45 Untitled-3 2 2019-04-23 11:36:57Français 3 Sommaire Dépannage 46 Contrôles 46 Codes d'information 47 Caractéristiques techniques 48 Protection de l'environnement 48 Tableau des symboles textiles 49 Fiche de caractéristiques techniques 50 Untitled-3 3 2019-04-23 11:36:57Français4 Consignes de sécurité Félicitations pour l'achat de votre nouveau lave-linge Samsung. Ce manuel contient de précieuses informations concernant l'installation, l'utilisation et l'entretien de votre appareil. Prenez le temps de le lire an de tirer pleinement prot de toutes les fonctionnalités qu'offre votre lave-linge. Remarques importantes sur les consignes de sécurité Veuillez lire attentivement ce manuel an d'utiliser cet appareil en toute sécurité et de proter pleinement de toutes ses fonctionnalités. Conservez ce manuel dans un endroit sûr situé à proximité de l'appareil an de pouvoir facilement vous y reporter en cas de besoin. N'utilisez pas cet appareil autrement que pour l'usage auquel il est destiné, conformément aux consignes du manuel. Les consignes de sécurité et les avertissements décrits dans le présent manuel ne sont pas exhaustifs. Il est de votre responsabilité de faire preuve de bon sens, de prudence et de discernement lors de l'installation, de l'entretien ou du fonctionnement de votre lave-linge. Les consignes d'utilisation suivantes couvrant plusieurs modèles, il se peut que les caractéristiques de votre lave- linge diffèrent légèrement de celles décrites dans ce manuel ; ainsi, certaines icônes d'avertissement peuvent ne pas s'appliquer à votre machine. Pour toute question, contactez votre centre de réparation le plus proche ou connectez- vous sur www.samsung.com. Symboles de sécurité importants Signication des icônes et symboles utilisés dans le présent manuel d'utilisation : AVERTISSEMENT Risques ou pratiques inadaptées susceptibles de causer des blessures graves voire mortelles et/ou des dommages matériels. ATTENTION Risques ou pratiques inadaptées susceptibles de causer des blessures et/ou des dommages matériels. REMARQUE Indique la présence d'un risque de blessures ou de dommages matériels Lisez les instructions. Consignes de sécurité Untitled-3 4 2019-04-23 11:36:57Français 5 Consignes de sécurité Ces symboles d'avertissement ont pour but d'éviter tout risque de blessure corporelle. Respectez-les en toutes circonstances. Lisez attentivement le présent manuel et conservez-le en lieu sûr an de pouvoir le consulter ultérieurement. Lisez attentivement toutes les consignes avant d'utiliser l'appareil. Comme avec tout équipement électrique ou comportant des pièces mobiles, il existe un certain nombre de dangers potentiels. Pour utiliser cet appareil en toute sécurité, familiarisez-vous avec son fonctionnement et restez prudent lorsque vous l'utilisez. Consignes de sécurité importantes AVERTISSEMENT An de réduire les risques d'incendie, d'électrocution ou de blessures physiques lors de l'utilisation de l'appareil, des précautions de base doivent être prises :

1. Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris les

enfants) inexpérimentées ou dont les capacités physiques, sensorielles ou mentales sont réduites, sauf si celles-ci sont sous la surveillance ou ont reçu les instructions d'utilisation appropriées de la personne responsable de leur sécurité.

2. Pour une utilisation en Europe : Cet appareil peut être utilisé par des enfants âgés de

8 ans et plus et par des personnes inexpérimentées ou dont les capacités physiques, sensorielles ou mentales sont réduites si celles-ci sont sous surveillance ou ont reçu les instructions pour une utilisation appropriée et en toute sécurité et s'ils sont conscients des dangers impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.

3. Les enfants ne doivent pas utiliser l'appareil sans la surveillance d'un adulte.

4. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son

réparateur ou une personne disposant des qualications équivalentes an d'éviter tout danger.

5. Les ensembles de tuyaux neufs fournis avec l'appareil doivent être utilisés et les

anciens tuyaux ne doivent pas être réemployés. Untitled-3 5 2019-04-23 11:36:58Consignes de sécurité Français6 Consignes de sécurité

6. Pour les appareils comportant des orices de ventilation à la base, veillez à ce que

ceux-ci ne soient pas obstrués par de la moquette.

7. Pour une utilisation en Europe : Les enfants de moins de 3 ans ne doivent pas

s'approcher de l'appareil s'ils sont sans surveillance.

8. ATTENTION : An d'éviter tout risque dû à une réinitialisation par inadvertance du

dispositif de protection thermique, cet appareil ne doit pas être alimenté via un dispositif de commutation externe, tel qu'un programmateur, ou être connecté à un circuit qui est régulièrement activé ou désactivé par le fournisseur d'énergie.

9. Le sèche-linge ne doit pas être utilisé si des produits chimiques industriels ont été

utilisés pour le nettoyage.

10. Le piège à peluches doit être nettoyé fréquemment, le cas échéant.

11. Vous devez nettoyer régulièrement les peluches accumulées autour du sèche-linge.

(Ne s'applique pas aux appareils prévus avec une évacuation vers l'extérieur du bâtiment)

12. Une ventilation appropriée doit être présente pour éviter le retour des gaz dans la

pièce pour les appareils brûlant d'autres combustibles, y compris ceux faisant appel à des ammes ouvertes.

13. Ne faites jamais sécher du linge sale.

14. Le linge ayant été sali avec des produits tels que l'huile de cuisine, l'acétone,

l'alcool, l'essence, le kérosène, certains détergents ménagers et détachants, la térébenthine, les cires et les décapants doit être lavé à l'eau chaude avec une quantité supplémentaire de lessive avant de pouvoir le faire sécher dans le sèche-linge.

15. Des éléments tels que le caoutchouc mousse (mousse de latex), les bonnets de

douche, les tissus imperméables, les articles et les vêtements en caoutchouc ou les oreillers à base de caoutchouc mousse ne doivent pas être séchés dans le sèche-linge.

16. Les adoucissants, ou les produits similaires, doivent être utilisés de la manière

indiquée dans leurs instructions. Untitled-3 6 2019-04-23 11:36:58Français 7 Consignes de sécurité

17. Pendant la n d'un programme de séchage, aucune chaleur n'est émise (programme

de refroidissement) an de garantir que le linge sera laissé en n de programme à une température qui ne l'endommage pas.

18. Retirez tous les objets des poches tels que les briquets et les allumettes.

19. AVERTISSEMENT : N'arrêtez jamais un sèche-linge à tambour avant la n du

programme de séchage, sauf si vous sortez et étendez immédiatement le linge an que la chaleur se dissipe.

20. L'air d'évacuation ne doit pas être éliminé dans un conduit qui est utilisé

pour l'évacuation de fumées provenant d'appareils brûlant du gaz ou d'autres combustibles.

21. L'appareil ne doit pas être installé derrière une porte verrouillable, une porte

coulissante ou une porte possédant une charnière du côté opposé à celui du sèche- linge, d'une telle manière que l'ouverture totale du hublot du sèche-linge soit restreinte.

22. AVERTISSEMENT : L'appareil ne doit pas être alimenté via un dispositif de

commutation externe, tel qu'un programmateur, ou être connecté à un circuit qui est régulièrement activé ou désactivé par le fournisseur d'énergie.

23. Cet appareil est réservé à un usage domestique et il ne doit pas être utilisé dans des

lieux comme : - des salles de pause du personnel dans des magasins, bureaux ou autres environnements de travail ; - des exploitations agricoles ; - des hôtels, motels et autres environnements résidentiels par des clients ; - des environnements d'hébergement touristique ; - des pièces communes dans des immeubles ou des laveries automatiques. Untitled-3 7 2019-04-23 11:36:58Consignes de sécurité Français8 Consignes de sécurité Avertissements importants concernant l'installation AVERTISSEMENT L'installation de cet appareil doit être effectuée par un technicien ou un centre de réparation qualié.

• Le non-respect de cette consigne peut entraîner des électrocutions, des incendies, une explosion, des problèmes avec l'appareil ou des blessures. Cet appareil étant très lourd, prenez toutes les précautions nécessaires pour le soulever. Branchez le câble d'alimentation à une prise électrique murale qui est conforme aux spécications électriques locales. Utilisez la prise uniquement pour cet appareil et n'utilisez pas de rallonge.

• Le fait de partager une prise murale avec d'autres appareils à l'aide d'une multiprise ou d'une rallonge peut entraîner des électrocutions ou des incendies.

• Assurez-vous que la tension, la fréquence et le courant sont identiques à ceux inscrits sur les spécications du produit. Le non-respect de cette consigne peut entraîner des électrocutions ou des incendies. Branchez correctement le cordon d'alimentation dans la prise murale. Éliminez régulièrement toute eau, poussière ou corps étranger au niveau des prises murales et des zones de contact à l'aide d'un chiffon sec.

• Débranchez le cordon d'alimentation et nettoyez-le à l'aide d'un chiffon sec.

• Le non-respect de cette consigne peut entraîner des électrocutions ou des incendies.

• Branchez la prise d'alimentation dans la prise murale de sorte que le cordon touche le sol. Si vous branchez le cordon d'alimentation dans l'autre sens, les ls électriques à l'intérieur du câble pourront être endommagés, entraînant un risque de choc électrique ou d'incendie. Conservez tous les matériaux d'emballage hors de la portée des enfants car ils pourraient être dangereux.

• Si un enfant met un sac en plastique sur sa tête, il risque de s'asphyxier. Si la prise, le cordon d'alimentation ou l'appareil est endommagé(e), contactez le centre de réparation le plus proche. Cet appareil doit être correctement mis à la terre. Ne reliez pas le conducteur de terre de l'appareil à un tuyau de gaz, un tuyau de canalisation en plastique ou une ligne téléphonique.

• Risques de choc électrique, d'incendie, d'explosion ou de dysfonctionnement.

• Ne branchez jamais le cordon d'alimentation sur une prise qui n'est pas correctement reliée à la terre et qui n'est pas conforme aux réglementations locales et nationales en vigueur. N'installez jamais cet appareil près d'un radiateur ou de matériaux inammables. N'installez pas cet appareil dans un endroit humide, huileux ou poussiéreux, dans un endroit exposé directement au soleil ou à l'eau (de pluie). N'installez pas cet appareil dans une pièce exposée à de basses températures.

• Le gel risquerait de faire éclater les tuyaux. Untitled-3 8 2019-04-23 11:36:58Français 9 Consignes de sécurité N'installez pas l'appareil dans un lieu où une fuite de gaz est susceptible de se produire.

• Cela pourrait entraîner une électrocution ou un incendie. N'utilisez pas de transformateur électrique.

• Cela pourrait entraîner une électrocution ou un incendie. N'utilisez pas de prise ou de cordon d'alimentation endommagé(e) ou de prise murale mal xée.

• Cela pourrait entraîner une électrocution ou un incendie. Ne tirez pas et ne pliez pas excessivement le cordon d'alimentation. Ne vrillez pas et n'attachez pas le cordon d'alimentation. N'accrochez pas le cordon d'alimentation sur un objet métallique, ne posez pas d'objet lourd sur le cordon d'alimentation, ne l'insérez pas entre des objets et ne le coincez pas dans l'espace situé derrière l'appareil.

• Cela pourrait entraîner une électrocution ou un incendie. Ne tirez pas sur le cordon d'alimentation pour le débrancher.

• Débranchez le cordon en tenant la prise.

• Le non-respect de cette consigne peut entraîner des électrocutions ou des incendies. L'appareil doit être positionné de telle manière que la prise de courant, les robinets d'arrivée d'eau et les tuyaux d'évacuation restent accessibles en permanence. Mises en garde pour l'installation ATTENTION Cet appareil doit être positionné de façon à permettre l'accès à la prise d'alimentation.

• Le non-respect de cette consigne peut entraîner un choc électrique en cas de fuites de courant. Installez l'appareil sur un sol plan et solide, capable de supporter son poids.

• Le non-respect de cette consigne peut entraîner des vibrations, des mouvements et des bruits anormaux ou des problèmes avec l'appareil. Avertissements importants concernant l'utilisation AVERTISSEMENT En cas d'inondation, coupez immédiatement l'alimentation en eau et l'alimentation électrique et contactez votre centre de réparation le plus proche.

• Ne touchez pas la prise d'alimentation avec des mains mouillées.

• Vous risqueriez de vous électrocuter. Untitled-3 9 2019-04-23 11:36:58Consignes de sécurité Français10 Consignes de sécurité Si l'appareil émet des bruits anormaux ou dégage une odeur de brûlé ou de la fumée, débranchez-le immédiatement et contactez votre centre de réparation le plus proche.

• Le non-respect de cette consigne peut entraîner des électrocutions ou des incendies. En cas de fuite de gaz (propane, gaz LP, etc.) ventilez immédiatement sans toucher à la prise d'alimentation. Ne touchez pas l'appareil ou le cordon d'alimentation.

• N'utilisez pas de ventilateur.

• Une étincelle peut entraîner une explosion ou un incendie. Ne laissez pas les enfants jouer sur ou dans le lave-linge. Avant de vous débarrasser de votre lave-linge, démontez- en le hublot

• an d'éviter qu'un enfant ne se fasse piéger à l'intérieur de la machine. Assurez-vous de retirer l'emballage (mousse, polystyrène) xé au bas du lave-linge avant d'utiliser celui-ci. Ne lavez jamais de linge ayant été en contact avec de l'essence, du kérosène, du benzène, des diluants de peinture ou toute autre substance inammable ou explosive.

• Risque de choc électrique, d'incendie ou d'explosion. Ne forcez pas l'ouverture du hublot pendant le fonctionnement de l'appareil (lavage à haute température/séchage/ essorage).

• Une fuite peut entraîner des brûlures ou rendre le sol glissant. Cela pourrait entraîner des blessures.

• L'ouverture forcée du hublot peut entraîner des dommages sur l'appareil et des blessures. N'insérez pas votre main sous le lave-linge lorsque la machine est en cours de fonctionnement.

• Cela pourrait entraîner des blessures. Ne touchez pas la prise d'alimentation avec des mains mouillées.

• Cela pourrait entraîner une électrocution. Ne débranchez pas l'appareil si celui-ci est en cours de fonctionnement.

• Le fait de rebrancher la prise d'alimentation dans la prise murale peut provoquer une étincelle et entraîner un choc électrique ou un incendie. Ne laissez pas les enfants ou les personnes handicapées utiliser ce lave-linge sans une surveillance adéquate. Ne laissez pas les enfants monter dans ou sur l'appareil.

• Cela pourrait entraîner un choc électrique, des brûlures ou des blessures. N'insérez pas votre main ou un objet métallique sous le lave-linge lorsqu'il est en cours de fonctionnement.

• Cela pourrait entraîner des blessures. Ne débranchez pas l'appareil en tirant le cordon d'alimentation. Tenez toujours fermement la prise et tirez-la tout droit de la prise murale.

• Un cordon d'alimentation endommagé risque de provoquer un court-circuit, un incendie ou une électrocution. Ne tentez pas de réparer, de démonter ou de modier l'appareil vous-même. Untitled-3 10 2019-04-23 11:36:58Français 11 Consignes de sécurité

• N'utilisez pas de fusible (cuivre, l d'acier, etc.) autres que le fusible standard.

• Lorsque l'appareil doit être réparé ou réinstallé, contactez votre centre de réparation le plus proche.

• Le non-respect de cette consigne peut entraîner des électrocutions, des incendies, des problèmes avec l'appareil ou des blessures. Si le tuyau d'arrivée d'eau se déconnecte du robinet et inonde l'appareil, débranchez la prise d'alimentation.

• Le non-respect de cette consigne peut entraîner des électrocutions ou des incendies. Débranchez la prise d'alimentation lorsque l'appareil n'est pas utilisé pendant des périodes prolongées ou lors d'orages violents.

• Le non-respect de cette consigne peut entraîner des électrocutions ou des incendies. Si une substance étrangère pénètre dans l'appareil, débranchez-le et contactez votre service clientèle Samsung le plus proche.

• Cela pourrait entraîner une électrocution ou un incendie. Ne laissez pas les enfants (ou les animaux domestiques) jouer sur ou dans le lave-linge. Le hublot du lave-linge ne s'ouvre pas facilement de l'intérieur ; un enfant peut donc se blesser gravement s'il est enfermé dans l'appareil. Mises en garde concernant l'utilisation ATTENTION Lorsque le lave-linge est contaminé par des corps étrangers (ex. : détergent, saletés, déchets alimentaires etc.), débranchez-le et nettoyez-le à l'aide d'un chiffon doux humide.

• À défaut, une décoloration, une déformation, des dommages ou de la rouille peuvent apparaître. La vitre du hublot peut être endommagée par un impact fort. Utilisez le lave-linge avec précaution.

• Si la vitre du hublot est endommagée, il existe un risque de blessure. Après une interruption d'arrivée d'eau ou en rebranchant le tuyau d'arrivée d'eau au robinet, ouvrez celui-ci lentement. Ouvrez le robinet d'arrivée d'eau lentement après une période prolongée de non-utilisation.

• La pression d'air dans le tuyau d'arrivée d'eau ou la canalisation d'eau peut entraîner des dommages à certaines pièces ou une fuite d'eau. En cas de vidange défaillante durant un programme, vériez s'il y a un problème de vidange.

• En cas d'inondation (problème de vidange), il existe un risque de choc électrique ou d'incendie. Introduisez complètement le linge dans le lave-linge an qu'il ne reste pas coincé dans la porte.

• Si du linge reste coincé dans la porte, il peut être endommagé, ainsi que le lave-linge, ou une fuite d'eau peut survenir. Coupez l'alimentation en eau lorsque le lave-linge n'est pas en cours d'utilisation. Untitled-3 11 2019-04-23 11:36:58Consignes de sécurité Français12 Consignes de sécurité

• Assurez-vous que les vis sur le raccord du tuyau d'arrivée d'eau sont correctement serrées. Veillez à ce que le joint en caoutchouc et la vitre du hublot ne soient pas contaminés par des substances étrangères (ex. : déchets, ls, cheveux, etc.).

• Si des substances étrangères sont prises dans le hublot, celui-ci ne pourra pas fermer correctement et risque de provoquer des fuites. Ouvrez le robinet d'eau et vériez que le raccord du tuyau d'arrivée d'eau est fermement serré et qu'il n'y a aucune fuite d'eau avant d'utiliser l'appareil.

• Si les vis sur le raccord du tuyau d'arrivée d'eau sont desserrées, des fuites peuvent se produire. L'appareil que vous avez acheté est prévu pour une utilisation domestique uniquement. L'utilisation à des ns professionnelles est considérée comme une utilisation non conforme du produit. Dans ce cas, l'appareil ne sera pas couvert par la garantie standard prévue par Samsung et Samsung ne saura en aucun cas être tenu pour responsable en cas de dysfonctionnements ou dommages résultant d'une utilisation non conforme. Ne montez pas sur l'appareil et ne placez pas d'objets (tels que linge, bougies allumées, cigarettes allumées, vaisselle, produits chimiques, objets métalliques, etc.) sur l'appareil.

• Cela pourrait causer des électrocutions, des incendies, des problèmes avec l'appareil ou des blessures. Ne pulvérisez pas de matières volatiles telles que de l'insecticide sur la surface de l'appareil.

• En plus d'être nocives pour l'être humain, elles peuvent également entraîner des chocs électriques, des incendies ou des problèmes avec l'appareil. Ne placez pas d'objets générant un champ électromagnétique à proximité du lave-linge.

• Ceci pourrait entraîner des blessures résultant de dysfonctionnements. L'eau vidangée durant un programme de séchage ou de lavage à haute température est chaude. Ne touchez pas cette eau.

• Cela pourrait entraîner des brûlures ou des blessures. Ne lavez pas, n'essorez pas et ne séchez pas de sièges, de tapis ou de vêtements imperméables (*), sauf si votre appareil possède un programme spécial pour ce genre d'articles. (*) : Linge de lit en laine, vêtements de pluie, veste de pêche, pantalons de ski, sacs de couchage, protections de langes, vêtements de sudation, de cyclisme, de motocyclisme, bâches automobiles, etc.

• Ne lavez pas de tapis épais ou durs même s'ils portent le sigle lave-linge sur leur étiquette d'entretien. Risque de vibrations anormales, de blessures ou de dégâts matériels (lave-linge, murs, sol ou linge).

• Ne lavez pas les lingettes jetables ou les paillassons ayant des dos en caoutchouc. Les dos en caoutchouc sont susceptibles de se détacher et d'adhérer à l'intérieur du tambour, ce qui pourrait entraîner un dysfonctionnement tel qu'une erreur de vidange. Ne faites jamais fonctionner le lave-linge sans le tiroir à lessive.

• Ceci pourrait entraîner un choc électrique ou des blessures résultant de la fuite d'eau. Untitled-3 12 2019-04-23 11:36:58Français 13 Consignes de sécurité Ne touchez pas l'intérieur du tambour alors qu'il est chaud, durant ou juste après le séchage.

• Cela pourrait entraîner des brûlures. N'insérez pas votre main dans le tiroir à lessive.

• Ceci pourrait entraîner des blessures si votre main reste bloquée par le système d'arrivée de lessive.

• Le compartiment à lessive liquide (modèles applicables uniquement) n'est pas utilisé pour la lessive en poudre. Retirez le compartiment lorsque vous utilisez une lessive en poudre. Ne placez pas d'objets (tels que chaussures, déchets alimentaires, animaux) autres que du linge dans le lave-linge.

• Ceci pourrait endommager le lave-linge ou provoquer des vibrations anormales entraînant des blessures, voire la mort dans le cas d'animaux domestiques. N'actionnez pas les boutons à l'aide d'objets tranchants tels que des aiguilles, des couteaux, vos ongles etc.

• Cela pourrait entraîner une électrocution ou des blessures. Ne lavez pas de linge entré en contact avec des huiles, crèmes ou lotions utilisées dans les salons de beauté ou de massage.

• Ceci pourrait provoquer une déformation du joint en caoutchouc, entraînant des fuites d'eau. Ne laissez pas d'objets métalliques (ex. : épingles de sûreté, à cheveux, etc.) ou d'agent de blanchiment dans le tambour pendant des périodes prolongées.

• Ceci pourrait entraîner l'apparition de rouille sur le tambour.

• Si de la rouille commence à se former à la surface du tambour, appliquez un produit de nettoyage (neutre) et frottez à l'aide d'une éponge. N'utilisez jamais de brosse métallique. N'utilisez pas directement de solvants de nettoyage à sec et ne lavez, ne rincez et n'essorez pas de linge entré en contact avec des solvants de nettoyage à sec.

• Risque de combustion ou d'inammation spontanée résultant de la chaleur dégagée par l'oxydation de l'huile. N'utilisez pas d'eau provenant d'appareils de refroidissement/de réchauffement d'eau.

• Ceci pourrait entraîner des dysfonctionnements du lave-linge. N'utilisez pas de savon naturel pour les mains dans le lave-linge.

• Risque de dysfonctionnement, de décoloration, d'oxydation ou de dégagement de mauvaises odeurs. Placez les chaussettes et les soutiens-gorge dans un let de lavage et lavez-les avec le reste du linge. Ne lavez pas d'articles de grande taille tels que du linge de lit dans un let de lavage.

• Dans le cas contraire, des vibrations anormales peuvent se produire et engendrer des blessures. N'utilisez pas de détergent solidié.

• S'il s'accumule dans le lave-linge, des fuites d'eau peuvent en résulter. Assurez-vous que toutes les poches des vêtements à laver sont vides.

• Les objets durs et pointus, comme les pièces de monnaie, les épingles de sûreté, les clous, les vis ou les pierres, peuvent occasionner d'importants dégâts à l'appareil. Untitled-3 13 2019-04-23 11:36:59Consignes de sécurité Français14 Consignes de sécurité Évitez de laver des vêtements comportant de grandes boucles, des boutons ou d'autres accessoires en métal lourd. Triez le linge par couleur en fonction de la solidité de la teinture et sélectionnez le programme, la température de l'eau et les fonctions supplémentaires recommandés.

• Cela pourrait entraîner une décoloration ou une détérioration des tissus. Veillez à ce que les doigts des enfants ne soient pas pris dans le hublot lorsque vous le fermez.

• Le non-respect de cette consigne peut entraîner des blessures. Avertissements importants concernant le nettoyage AVERTISSEMENT Ne nettoyez pas l'appareil en pulvérisant directement de l'eau dessus. N'utilisez pas de produit nettoyant agressif. N'utilisez pas de benzène, de diluant ou d'alcool pour nettoyer l'appareil.

• Cela pourrait entraîner des décolorations, des déformations, des dommages, des électrocutions ou un incendie. Avant d'effectuer une opération de nettoyage ou de maintenance, débranchez le cordon d'alimentation de la prise murale.

• Le non-respect de cette consigne peut entraîner des électrocutions ou des incendies. Untitled-3 14 2019-04-23 11:36:59Français 15 Installation Respectez attentivement ces instructions pour garantir une installation correcte du lave-linge et éviter tout accident lorsque vous faites la lessive. Ce qui est inclus Assurez-vous que toutes les pièces sont incluses dans l'emballage de l'appareil. Si vous rencontrez un problème avec votre lave-linge ou les pièces, contactez un centre de service Samsung local ou le magasin vous ayant vendu le produit

01 Tiroir à lessive 02 Hublot 03 Plan de travail 04 Panneau de commande 05 Prise d'alimentation 06 Tuyau de vidange 07 Tambour 08 Pieds réglables 09 Filtre à impuretés 10 Tuyau de vidange d'urgence 11 Cache du ltre Installation Untitled-3 15 2019-04-23 11:36:59Installation Français16 Installation Clé Cache-boulons Tuyau de vidange Tuyau d'arrivée d'eau froide Tuyau d'arrivée d'eau chaude Guide du tuyau de vidange REMARQUE

• Cache-boulons : Le nombre de cache-boulons (3 à 6) fournis dépend du modèle.

• Tuyau d'arrivée d'eau chaude : Modèles concernés uniquement. Untitled-3 16 2019-04-23 11:37:00Français 17 Installation Conditions d'installation Alimentation électrique et mise à la terre

• Un fusible ou disjoncteur de 220 V CA / 50 Hz est requis

• Utilisez un circuit de branchement individuel spécique au lave-linge Pour assurer une mise à la terre correcte, votre lave-linge est équipé d'un cordon doté d'une prise à trois broches avec conducteur de terre destinée à être branchée sur une prise murale correctement installée et reliée à la terre. En cas de doute, demandez à un électricien qualié ou à un réparateur de vérier si l'appareil est correctement mis à la terre. Ne modiez pas la prise fournie. Si elle ne correspond pas à la prise secteur, faites installer une prise correctement reliée à la terre par un électricien qualié. AVERTISSEMENT

• N'UTILISEZ PAS de rallonge avec cet appareil.

• Utilisez uniquement le cordon d'alimentation fourni avec le lave-linge.

• NE RELIEZ PAS un conducteur de terre à une canalisation de plomberie en plastique, une conduite de gaz ou une canalisation d'eau chaude.

• Un branchement incorrect des conducteurs peut créer un risque d'électrocution. Arrivée d'eau Pour ce lave-linge, la pression d'eau doit être comprise entre 50 et 800 kPa Une pression d'eau inférieure à 50 kPa risque d'empêcher la vanne d'arrivée d'eau de se fermer complètement et la durée de remplissage risque d'augmenter, entraînant ainsi l'arrêt du lave-linge. Les robinets d'arrivée d'eau doivent se trouver à moins de 120 cm de l'arrière de votre lave-linge an que les tuyaux d'arrivée d'eau fournis puissent atteindre l'appareil. Pour réduire le risque de fuite

• Faites en sorte que les robinets d'arrivée d'eau soient facilement accessibles.

• Fermez les robinets lorsque vous n'utilisez pas le lave-linge.

• Vériez régulièrement l'absence de toute fuite au niveau des raccords des tuyaux d'arrivée d'eau. ATTENTION Avant d'utiliser votre lave-linge pour la première fois, vériez l'absence de fuites au niveau des raccords avec la vanne d'arrivée d'eau et les robinets. Vidange Samsung conseille d'utiliser un conduit vertical de 60 à 90 cm. Le tuyau de vidange doit être introduit dans le collier de serrage puis dans le conduit vertical et ce dernier doit entièrement recouvrir le tuyau de vidange. Untitled-3 17 2019-04-23 11:37:00Installation Français18 Installation Sol Pour un fonctionnement optimal, votre lave-linge doit être installé sur un sol stable. Si le sol est en bois, il est possible que vous deviez le renforcer an de réduire les vibrations et les problèmes de déséquilibre. La présence de moquette ou de surfaces molles peut entraîner des vibrations, ainsi qu'un léger déplacement de votre lave- linge durant l'essorage. ATTENTION N'installez JAMAIS votre lave-linge sur une plate-forme ou sur une structure fragile. Température de l'eau N'installez pas votre lave-linge dans une pièce où la température est susceptible de descendre en dessous de zéro degré, car l'eau restant dans les vannes d'arrivée d'eau, les pompes ou les tuyaux risquerait de geler. Si de l'eau venait à geler dans les conduites, les courroies, la pompe et d'autres composants du lave- linge pourraient être endommagés. Encastrement dans une niche ou installation dans un placard Dégagement minimal pour une stabilité optimale : Côtés 25 mm Haut 25 mm Arrière 50 mm Avant 550 mm Si vous souhaitez superposer le lave-linge et votre sèche-linge, veillez à laisser un espace libre d'au moins 550 mm à l'avant de la niche ou de l'armoire. Installé seul, votre lave-linge ne nécessite pas d'aération spécique. Untitled-3 18 2019-04-23 11:37:00Français 19 Installation Installation étape par étape ÉTAPE 1 Choisir un emplacement Choix de l'emplacement :

• une surface dure et de niveau, sans moquette ou autre revêtement de sol susceptible d'obstruer l'aération ;

• un emplacement éloigné de la lumière directe du soleil ;

• une pièce dont la ventilation et le câblage sont appropriées ;

• la température ambiante est toujours supérieure au point de congélation (0 °C) ;

• éloigné de toute source de chaleur ; ÉTAPE 2 Enlever les vis de transport Déballez l'appareil et retirez toutes les vis de transport.

1. Desserrez tous les boulons de transport situés à

l'arrière de l'appareil à l'aide de la clé fournie.

2. Bouchez les trous avec les cache-boulons en

plastique fournis. Conservez les vis de transport pour une prochaine utilisation. AVERTISSEMENT Les matériaux d'emballage peuvent être dangereux pour les enfants. Tenez tous les matériaux d'emballage (sacs en plastique, polystyrène, etc.) hors de portée des enfants. Untitled-3 19 2019-04-23 11:37:01Installation Français20 Installation ÉTAPE 3 Ajuster les pieds réglables

1. Faites glisser le lave-linge jusqu'à son emplacement

d'installation. Procédez doucement an d'éviter d'endommager les pieds réglables.

2. Mettez le lave-linge de niveau en ajustant

manuellement les pieds réglables. Les pieds réglables peuvent être desserrés à l'aide de la clé fournie.

3. Une fois la mise à niveau effectuée, serrez les

écrous à l'aide d'un tournevis comme indiqué. REMARQUE Lorsque vous installez le lave-linge, assurez-vous que la prise d'alimentation et les tuyaux d'arrivée d'eau et de vidange sont facilement accessibles. Untitled-3 20 2019-04-23 11:37:01Français 21 Installation ÉTAPE 4 Raccorder le tuyau d'eau Raccordez le tuyau d'arrivée d'eau au robinet.

1. Retirez l'adaptateur (A) du tuyau d'arrivée d'eau (B).

2. Utilisez un tournevis cruciforme pour desserrer les

quatre vis de l'adaptateur.

3. Maintenez l'adaptateur et tournez la partie (C) dans

le sens de la èche pour le desserrer de 5 mm (*).

4. Insérez l'adaptateur dans le robinet, et serrez les vis

tout en soulevant l'adaptateur.

5. Tournez la partie (C) dans le sens de la èche pour

6. Tout en maintenant enfoncée la partie (D),

raccordez le tuyau d'arrivée d'eau à l'adaptateur. Puis, relâchez la partie (D). Le tuyau s'enclenche dans l'adaptateur en émettant un son.

7. Raccordez l'autre extrémité du tuyau d'arrivée

d'eau dans la vanne d'alimentation en eau située à l'arrière du lave-linge. Tournez le tuyau dans le sens horaire pour le serrer.

8. Ouvrez le robinet d'eau et vériez l'absence de

toute fuite autour des zones de raccordement. En cas de fuites, répétez les étapes ci-dessus. Untitled-3 22 2019-04-23 11:37:02Français 23 Installation

• Si vous utilisez un robinet de type à vis, raccordez le tuyau d'eau au robinet comme indiqué. AVERTISSEMENT Cessez d'utiliser le lave-linge en cas de fuite, et contactez un centre de service Samsung local Dans le cas contraire, cela peut provoquer un choc électrique. ATTENTION Ne tendez pas le tuyau d'arrivée d'eau en forçant. Si le tuyau est trop court, remplacez-le par un tuyau haute pression plus long. REMARQUE

• Après avoir raccordé le tuyau d'arrivée d'eau à l'adaptateur, vériez que le branchement a été correctement effectué en tirant le tuyau d'arrivée d'eau vers le bas.

• Utilisez un type de robinet d'eau standard. Si le robinet est à angle droit ou s'il est trop gros, retirez la bague d'écartement avant d'insérer le robinet dans l'adaptateur. Untitled-3 23 2019-04-23 11:37:03Installation Français24 Installation Pour les modèles équipés d'une arrivée d'eau chaude supplémentaire :

1. Raccordez l'extrémité rouge du tuyau d'arrivée

d'eau chaude à l'arrivée d'eau chaude située à l'arrière du lave-linge.

2. Raccordez l'autre extrémité du tuyau d'arrivée d'eau

chaude au robinet d'eau chaude. Aqua Hose (sur les modèles concernés)

L'Aqua Hose avertit l'utilisateur en cas de risque de fuite. Il analyse le débit d'eau et le voyant rouge central (A) s'allume lorsqu'il détecte une fuite. Untitled-3 24 2019-04-23 11:37:03Français 25 Installation ÉTAPE 5 Raccordement du tuyau de vidange Le tuyau de vidange peut être positionné de trois manières différentes :

1. Appuyez sur les languettes de retenue du collier de

serrage (A) et insérez le tuyau de vidange dans le collier de serrage.

2. Insérez fermement le tuyau de vidange dans la

rallonge du tuyau (C) du lave-linge en appuyant sur les languettes de retenue du collier de serrage. Ensuite, relâchez-les pour xer le tuyau de vidange (B) en place.

3. Insérez complètement l'extrémité du tuyau de

vidange dans l'orice de vidange. REMARQUE La sortie de vidange du lave-linge peut se trouver sur la gauche ou la droite en fonction du modèle. Untitled-3 25 2019-04-23 11:37:04Installation Français26 Installation ÉTAPE 6 Positionner le tuyau de vidange Le tuyau de vidange peut être positionné de trois manières différentes : Raccordé au tuyau d'évacuation du lavabo Le tuyau d'évacuation doit être situé au-dessus du siphon du lavabo, an que son extrémité soit au moins à 60 cm du sol. Sur un tuyau d'évacuation Le tuyau d'évacuation doit être à une hauteur comprise entre 60 et 90 cm (*). Il est conseillé d'utiliser un tuyau vertical de 65 cm. Assurez-vous que le tuyau de vidange est raccordé à une conduite d'évacuation inclinée. Caractéristiques minimales de la conduite d'évacuation :

• Diamètre minimum de 5 cm

• Débit d'au moins 60 litres par minute ÉTAPE 7 Mise sous tension du lave-linge Branchez le câble d'alimentation à une prise électrique murale agréée de 220 V CA / 50 Hz, protégée par un fusible ou un disjoncteur. Puis, appuyez sur le bouton Marche/Arrêt pour mettre le lave-linge sous tension. Untitled-3 26 2019-04-23 11:37:04Français 27 Avant de démarrer Exécuter la fonction Calibrage (recommandé) La fonction Calibrage permet au lave-linge de calculer précisément le poids du linge. Assurez-vous que le tambour est vide avant d'exécuter la fonction Calibrage.

1. Appuyez sur le bouton Marche/Arrêt pour mettre le lave-linge sous tension.

2. Maintenez simultanément enfoncés les boutons Temp. et Arrêt différé pendant 3 secondes.

3. Appuyez sur le bouton Départ/Pause pour activer le mode Calibrage.

4. Le tambour tourne à gauche et à droite plusieurs fois. Le mode Calibrage peut prendre plusieurs minutes.

5. Lorsque le mode Calibrage est terminé, le message « END » (FIN) s'afche sur l'écran.

REMARQUE Si la porte est déverrouillée, la machine se met automatiquement hors tension. Avant de démarrer Untitled-3 27 2019-04-23 11:37:04Avant de démarrer Français28 Avant de démarrer Instructions de lavage ÉTAPE 1 Trier Triez le linge en fonction de ces critères :

• Symbole textile : séparez le coton, les bres mélangées, les synthétiques, la soie, la laine et les rayonnes.

• Couleurs : séparez le blanc des couleurs.

• Taille : mélanger ensemble des articles de différentes tailles dans le tambour améliore les performances de lavage.

• Sensibilité : lavez les articles délicats séparément pour les articles neufs en laine vierge et en soie, ainsi que pour les rideaux. Vériez les étiquettes sur les vêtements. REMARQUE Assurez-vous d'avoir vérié l'étiquette attenante aux vêtements et triez-les en conséquence avant de lancer le lavage. ÉTAPE 2 Vider les poches Videz toutes les poches des vêtements à laver.

• Les objets métalliques tels que les pièces de monnaie, les épingles et les boucles sur les vêtements sont susceptibles d'endommager les autres articles de votre lessive ainsi que le tambour. Retournez les vêtements ayant des boutons et des broderies.

• Veillez à fermer les fermetures éclair des pantalons et des vestes an de ne pas endommager le tambour. Les fermetures éclair doivent être maintenues fermées à l'aide d'un l.

• Les vêtements pourvus de lanières peuvent s'emmêler avec d'autres vêtements. Veillez à attacher ensemble les lanières avant de lancer le cycle de lavage. ÉTAPE 3 Utiliser un let à linge

• Les soutiens-gorge (lavables à l'eau) doivent être placés dans un let à linge. Les parties métalliques des soutiens-gorge peuvent en effet sortir du soutien-gorge et déchirer le linge.

• Les vêtements légers et de petite taille, tels que les chaussettes, gants, bas et mouchoirs, peuvent se coincer entre le hublot et la paroi du lave-linge. Placez-les dans un sac à linge n.

• Ne lavez pas le let à linge seul, sans linge. Ceci pourrait provoquer des vibrations anormales susceptibles d'entraîner des déplacements intempestifs du lave-linge et des blessures. Untitled-3 28 2019-04-23 11:37:05Français 29 Avant de démarrer ÉTAPE 4 Évaluer la capacité de chargement Ne surchargez pas le lave-linge. Une surcharge peut empêcher le lave-linge de laver correctement. Pour connaître la capacité de charge correspondant au type de linge, voir la page 35. REMARQUE Lorsque vous lavez des draps ou des couettes, il se peut que la durée de lavage soit allongée ou que l'efcacité de l'essorage soit moindre. Pour les couettes ou housses de couette, la vitesse du cycle d'essorage maximale recommandée est de 800 tr/min et la capacité de chargement est de 3,5 kg maximum. ATTENTION Si le linge est mal équilibré et que le code d'erreur « UE » est afché, répartissez à nouveau la charge. Le linge mal équilibré peut réduire la performance d'essorage. ÉTAPE 5 Appliquer un type de lessive correct La lessive à utiliser dépend du type de tissu (coton, synthétiques, vêtements délicats, laine), de la couleur, de la température de lavage et du degré de salissure. Utilisez toujours une lessive qui mousse peu, prévue pour les lave-linge automatiques. REMARQUE

• Respectez les recommandations du fabricant de la lessive ; celles-ci ont été élaborées en fonction du poids du linge, du degré de salissure et de la dureté de l'eau de votre région. Si vous n'êtes pas sûr de la dureté de votre eau, contactez les autorités locales.

• N'utilisez pas une lessive qui a tendance à se durcir ou se solidier. Ce type de lessive peut subsister après le cycle de rinçage et bloquer la sortie de vidange. ATTENTION Lorsque vous lavez des articles en laine en utilisant le programme LAINE, utilisez uniquement de la lessive liquide neutre. Si vous utilisez de la lessive en poudre avec le cycle LAINE, celle-ci risque de laisser des traces sur le linge ou de le décolorer. Untitled-3 29 2019-04-23 11:37:05Avant de démarrer Français30 Avant de démarrer Instructions relatives au tiroir à lessive Le lave-linge est équipé d'un distributeur à trois compartiments : un compartiment pour un ajout manuel et les deux autres pour la distribution automatique. Avec les fonctions Auto Détergent et Auto Adoucisseur activées, le lave-linge verse une quantité adéquate de lessive et d'adoucisseur de linge pour chaque charge. Reportez-vous à la section ci-dessous pour en savoir plus :

A. Lessive : Utilisez ce compartiment pour ajouter de la lessive en poudre manuellement. B. Lessive auto : Utilisez uniquement de la lessive liquide. C. Adoucissant auto : Utilisez uniquement de l'adoucissant. ATTENTION

• N'ouvrez pas le tiroir à lessive lorsque le lave-linge fonctionne.

• N'utilisez pas les types de lessive suivants : - Tablettes ou capsules - Boule ou let de lavage

• Pour éviter d'obstruer le compartiment, diluez les doses de lessive ou d'adoucissant concentré(e) dans un peu d'eau avant de les verser dans le bac.

• Avant de déplacer le lave-linge, assurez-vous d'avoir vidé le tiroir de lessive qui est susceptible de contenir de la lessive et/ou de l'adoucissant. Le contenu du tiroir risque de se répandre sur le sol. Untitled-3 30 2019-04-23 11:37:05Français 31 Avant de démarrer Pour ajouter à nouveau de la lessive ou de l'adoucissant

1. Ouvrez le tiroir à lessive.

2. Versez une quantité appropriée de lessive dans le

compartiment de lessive auto (B). Et, si nécessaire, versez une quantité appropriée d'adoucissant dans le compartiment d'adoucissant auto (C).

3. Faites glisser le tiroir de lessive vers l'intérieur.

Assurez-vous que le hublot est fermé. Untitled-3 31 2019-04-23 11:37:06Français32 Opérations Panneau de commande

01 Sélecteur de programme Sélectionnez le schéma de rotation et la vitesse d'essorage du cycle. 02 Écran Il afche consignes et diagnostics tout en vous informant sur l'état du programme et le temps restant. 03 Temp. Permet de sélectionner une température d'eau : Froid, 30 °C, 40 °C, 60 °C et 95 °C. 04 Rinçage Permet d'ajouter des cycles de rinçage supplémentaires. (cinq cycles au maximum). 05 Essorage Permet de sélectionner une vitesse pour le cycle d'essorage. 06 Niveau de séchage Permet de sélectionner un niveau de séchage : Normal > Chemise > Durée (30 min. > 1:00 h > 1:30 h > 2:00 h > 2:30 h) > Désactivation ou Arrêt > Normal

• Normal : Permet de sécher du linge en coton, des sous-vêtements et du linge de maison.

• Chemise : Permet de faire sécher rapidement un vêtement comme une chemise.

• Durée : Permet de sécher le linge sur une durée spéciée en fonction de la matière, de la charge et du niveau d'humidité. 07 Stops&Ajouter Permet d'ajouter/retirer du linge même une fois que le cycle de lavage a commencé, tant que le voyant correspondant est encore allumé. 08 Arrêt différé L'heure afchée est l'heure de n du programme sélectionné. 09 Auto Détergent Le lave-linge verse automatiquement de la lessive en fonction de la charge. 10 Auto Adoucisseur Le lave-linge verse automatiquement de l'adoucissant en fonction de la charge. 11 Départ/Pause Lancez ou arrêtez le fonctionnement. 12 Marche/Arrêt Appuyez sur ce bouton pour mettre le lave-linge sous et hors tension. Si le lave-linge est laissé inactif pendant plus de 10 minutes, il s'éteint automatiquement. Opérations Untitled-3 32 2019-04-23 11:37:06Français 33 Opérations Étapes simples pour démarrer Étapes standards

1. Appuyez sur le bouton Marche/Arrêt pour mettre le lave-linge sous tension.

2. Tournez le sélecteur de programme pour sélectionner un programme.

3. Modiez les paramètres du programme (Temp., Rinçage, Essorage et Niveau de séchage) si nécessaire.

4. Sélectionnez la ou les options que vous préférez pour le programme. Le ou les voyants correspondants s'allument

avec le temps estimé sur l'écran.

5. Appuyez sur le bouton Départ/Pause.

Untitled-3 33 2019-04-23 11:37:06Opérations Français34 Opérations Séchage uniquement

Suivez ces étapes pour faire sécher du linge qui a terminé le processus de lavage ou qui est simplement mouillé.

1. Appuyez sur le bouton Marche/Arrêt pour mettre le lave-linge sous tension.

2. Appuyez sur le bouton Niveau de séchage plusieurs fois jusqu'à ce que le niveau de séchage souhaité soit réglé.

3. Appuyez sur le bouton Départ/Pause.

Pour changer de programme pendant le fonctionnement

1. Appuyez sur le bouton Départ/Pause pour arrêter le fonctionnement.

2. Sélectionnez un autre programme.

3. Appuyez à nouveau sur le bouton Départ/Pause pour commencer le nouveau programme.

Untitled-3 34 2019-04-23 11:37:07Français 35 Opérations Présentation des programmes Programmes standards Programme Description et charge maxi. (kg) NORMAL

• Linge en coton, draps, linge de table, sous-vêtements, serviettes ou chemises peu ou moyennement sales.

• La durée de lavage et le nombre de cycles de rinçage s'adaptent automatiquement à la charge.

• Convient aux tissus peu sales avec une charge inférieure à 5,0 kg.

• Ce programme dure au minimum 19 minutes, en fonction des conditions telles que la pression d'eau, la dureté de l'eau et/ou les options supplémentaires sélectionnées.

• La quantité recommandée de lessive est de moins de 20 g (pour une charge de 2 kg).

• Convient aux vêtements en laine lavables en machine pour les charges inférieures à 4,0 kg.

• Cette fonction se caractérise par de légers mouvements de va-et-vient et un trempage an d'éviter que les bres de laine ne se froissent ou ne se déforment.

• L'utilisation d'une lessive neutre est recommandée.

• Pour des résultats optimaux, lavez un seul type de drap et assurez- vous que la charge est inférieure à 3,5 kg. 3,5 ASSAINIR

• Pour les tissus grand teint et le linge très sale, ce programme chauffe l'eau alimentée jusqu'à 90 °C an d'éliminer les bactéries.

• Si vous arrêtez le programme en cours pendant que le lave-linge chauffe l'eau, le hublot reste verrouillé pour votre sécurité.

• Nettoie le tambour en éliminant la saleté et les bactéries à l'intérieur du tambour.

BUBBLE INTENSIF • Pour du linge très sale. 14 IMPERMÉABLE

• Pour des vêtements d'extérieur, des vêtements de ski et des vêtements de sport fabriqués dans des matières fonctionnelles telles que l'élasthanne, le stretch et la microbre.

• Permet un lavage à température élevée et un rinçage supplémentaire pour éliminer tout résidu de lessive.

• Convient pour laver et sécher rapidement du linge relativement propre, du lavage au séchage.

Untitled-3 35 2019-04-23 11:37:07Opérations Français36 Opérations Programme Description et charge maxi. (kg) LAVAGE DE NUIT • Permet de lancer un programme complet, du lavage jusqu'au séchage. 2 Programmes AIR Wash La fonction AIR Wash permet de rafraîchir le linge, sans avoir besoin d'eau, grâce à la technologie unique de lavage à l'air de Samsung. AIR Wash n'est pas un programme de séchage. Utilisez cette fonction uniquement pour du linge sec. Programme Description et charge maxi. (kg) DÉSODORISATION • Permet d'éliminer les mauvaises odeurs du linge. 1 ANTI ALLERGIE

• Permet de désodoriser et de désinfecter le linge grâce à une action de lavage à l'air encore plus intense et une température plus élevée.

ATTENTION N'utilisez aucun programme AIR Wash pour les éléments suivants :

• Le linge en cuir, vison, fourrure ou soie ne supportant pas les températures élevées

• Les sous-vêtements brodés, les coussins ou tenues de soirée comportant des éléments d'ornement peuvent s'agrandir

• Les vêtements brodés avec des boutons (pouvant casser)

• Les vêtements en amidon pouvant se déformer

• Oreillers contenant du bois et repose-cou

• Oreillers ou couvertures contenant des perles en plastique ou en cosses de sarrasin

• Les vêtements imperméables respirants (risque d'endommager les bres) REMARQUE Pour le linge déchiré, griffé ou contaminé par des produits chimiques, l'efcacité de rétablissement de l'hydrophobie peut être réduite. Untitled-3 36 2019-04-23 11:37:07Français 37 Opérations Options Arrêt différé Vous pouvez programmer votre lave-linge pour que le cycle de lavage se termine automatiquement plus tard, en choisissant un départ différé de 1 à 19 heures (par tranches de 1 heure). L'heure afchée correspond à celle à laquelle le lavage se terminera.

1. Tournez le sélecteur de programme pour sélectionner un programme. Puis modiez les paramètres du

programme si nécessaire.

2. Appuyez sur le bouton Arrêt différé plusieurs fois jusqu'à ce que l'heure de n souhaitée soit réglée.

3. Appuyez sur le bouton Départ/Pause.

Le voyant correspondant s'allume en indiquant l'heure.

4. Pour annuler la fonction Arrêt différé, redémarrez le lave-linge en appuyant sur le bouton Marche/Arrêt.

Cas d'utilisation Vous souhaitez qu'un programme de deux heures soit terminé dans 3 heures. Pour cela, ajoutez l'option Arrêt différé au programme actuel avec le réglage de 3 heures, puis appuyez sur le bouton Départ/Pause quand vous atteignez 14 h 00. Puis que se passera-t-il ? Le lave-linge démarre son fonctionnement à 15 h 00, puis termine à 17 h 00. Voici la chronologie de cet exemple. 14h00 Dénissez la fonction Arrêt différé sur 3 heures 15h00 Départ 17h00 Fin Stops&Ajouter Permet d'ajouter/retirer du linge même une fois que le cycle de lavage a commencé, tant que le voyant correspondant est encore allumé. Untitled-3 37 2019-04-23 11:37:08Opérations Français38 Opérations Paramètres Auto Détergent/Auto Adoucisseur

1. Appuyez sur le bouton Auto Détergent pour

parcourir les différents réglages suivants : Standard > Extra > Désactiver > Économie Appuyez sur le bouton Auto Adoucisseur pour parcourir les différents réglages suivants : Standard > Extra > Désactiver > Économie

2. Maintenez les boutons Auto Détergent et Auto

Adoucisseur simultanément enfoncés pendant 3 secondes. Ensuite, appuyez sur le bouton Auto Détergent ou Auto Adoucisseur pour régler le niveau de concentration : 1 (Normal) > 2 (Double concentration) > 3 (Triple concentration)

3. Maintenez les boutons Auto Détergent et Auto

Adoucisseur à nouveau enfoncés pendant 3 secondes pour conrmer vos modications. REMARQUE

• Si le voyant de la fonction Auto Détergent clignote, remplissez le compartiment de lessive auto avec de la lessive.

• Si le voyant de la fonction Auto Adoucisseur clignote, remplissez le compartiment d'adoucissant auto avec de l'adoucissant.

• Si vous sélectionnez LAINE ou IMPERMÉABLE, la fonction Auto Détergent/Auto Adoucisseur sera automatiquement désactivée. Toutefois, vous pouvez activer la ou les fonctions manuellement après avoir sélectionné un programme. Sécurité enfant

• Pour éviter les accidents impliquant des enfants ou des bébés, la fonction Sécurité enfant verrouille tous les boutons à l'exception du bouton Marche/ Arrêt.

• Pour activer ou désactiver la fonction Sécurité enfant, maintenez les boutons Temp. et Rinçage simultanément enfoncés pendant 3 secondes. REMARQUE Lorsque la fonction Sécurité enfant est activée, elle ne verrouille aucun bouton tant que le lave-linge n'a pas commencé son cycle de lavage. Toutefois, une fois que le lavage a commencé, seul le bouton Marche/Arrêt est disponible. Untitled-3 38 2019-04-23 11:37:09Français 39 Opérations Smart Check Pour activer cette fonction, vous devez d'abord télécharger Samsung Smart Washer sur Play Store ou Apple Store, puis l'installer sur un appareil mobile équipé d'un appareil photo. La fonction Smart Check a été optimisée pour : les séries Galaxy et iPhone (elle ne peut pas être prise en charge pour certains modèles)

1. Maintenez les boutons Rinçage et Essorage

simultanément enfoncés pendant 3 secondes pour entrer en mode Smart Check.

2. Le lave-linge démarre la procédure d'auto-

diagnostic et afche un code d'erreur lorsqu'une erreur est détectée.

3. Lancez l'application Samsung Smart Washer sur

votre appareil mobile et appuyez doucement sur Smart Check.

4. Présentez l'appareil mobile vers l'écran du lave-

linge de manière à ce que l'appareil mobile et le lave-linge soient en face l'un de l'autre. Ensuite, le code d'erreur sera automatiquement reconnu par l'application.

5. Lorsque le code d'erreur a été correctement

reconnu, l'application fournit des informations détaillées sur l'erreur ainsi que les actions suggérées. REMARQUE

• Le nom de la fonction, Smart Check, peut varier selon la langue.

• Si de la lumière est rééchie sur l'écran du lave- linge, l'application peut ne pas reconnaître le code d'erreur.

• Si l'application ne reconnait pas le code Smart Check à plusieurs reprises, saisissez le code d'erreur manuellement sur l'écran de l'application. Untitled-3 39 2019-04-23 11:37:09Français40 Maintenance Maintenez le lave-linge propre an d'éviter de dégrader ses performances et de préserver sa durée de vie. Nettoyage tambour Lancez ce programme régulièrement pour nettoyer le tambour et éliminer les bactéries à l'intérieur.

1. Appuyez sur le bouton Marche/Arrêt pour mettre le lave-linge sous tension.

2. Tournez le sélecteur de programme pour sélectionner NETTOYAGE TAMBOUR.

3. Appuyez sur le bouton Départ/Pause.

REMARQUE La température de l'eau pour NETTOYAGE TAMBOUR est réglée sur 60 °C et ne peut pas être modiée. ATTENTION N'utilisez aucun produit nettoyant pour nettoyer le tambour. Les résidus chimiques dans le tambour détériorent les performances de lavage. Rappel NETTOYAGE TAMBOUR

• Le rappel NETTOYAGE TAMBOUR apparaît sur l'écran tous les 40 lavages. Il est recommandé de lancer le cycle NETTOYAGE TAMBOUR régulièrement.

• Lorsque vous voyez ce rappel pour la première fois, vous pouvez l'ignorer 6 fois de suite. À partir du 7 ème lavage, le rappel n'apparaît pas. Toutefois, il réapparaît à nouveau au 40 ème lavage. Maintenance Untitled-3 40 2019-04-23 11:37:10Français 41 Maintenance Vidange d'urgence En cas de coupure de courant, vidangez l'eau à l'intérieur du tambour avant de retirer le linge.

1. Débranchez le cordon d'alimentation du lave-linge

au niveau de la prise secteur.

2. Appuyez doucement sur la zone supérieure du

cache du ltre pour l'ouvrir.

3. Tirez doucement le tuyau de vidange d'urgence

4. Tout en tenant l'extrémité du tuyau de vidange,

ouvrez le bouchon du tuyau. Untitled-3 41 2019-04-23 11:37:10Maintenance Français42 Maintenance

5. Laissez l'eau s'écouler dans un récipient.

6. Fermez le bouchon du tuyau et réinsérez le tuyau

7. Fermez le cache du ltre.

Nettoyage Surface du lave-linge Utilisez un chiffon doux avec un produit d'entretien ménager non abrasif. Ne pulvérisez pas d'eau sur le lave-linge. Filtre à impuretés Il est recommandé de nettoyer le ltre à impuretés 5 ou 6 fois par an pour éviter son obstruction. Une obstruction du ltre à impuretés peut réduire l'effet de bulles.

1. Éteignez le lave-linge et débranchez le cordon

2. Vidangez l'eau restant à l'intérieur du tambour en

vous reportant à la section « Vidange d'urgence » en page 41.

3. Appuyez doucement sur la zone supérieure du

cache du ltre pour l'ouvrir.

4. Tournez le capuchon du ltre à impuretés vers la

gauche et vidangez le reste d'eau.

5. Retirez le ltre à impuretés.

Untitled-3 42 2019-04-23 11:37:11Français 43 Maintenance

6. Nettoyez le ltre à impuretés à l'aide des brosses

souples. Assurez-vous que l'hélice de la pompe de vidange située derrière le ltre n'est pas bloquée.

7. Réinsérez le ltre à impuretés et tournez le

capuchon du ltre vers la droite. REMARQUE Pour les modèles équipés du capuchon de sécurité du ltre.

• Pour ouvrir le capuchon de sécurité du ltre, pressez le capuchon et tournez-le dans le sens anti- horaire. Le ressort du capuchon aide à l'ouvrir.

• Pour fermer le capuchon de sécurité du ltre, tournez-le dans le sens horaire. Le ressort émet un cliquetis qui est normal. REMARQUE Si le ltre à impuretés est obstrué, le code d'erreur « 5E » apparaît sur l'écran. ATTENTION

• Assurez-vous que le capuchon du ltre est correctement fermé après avoir nettoyé le ltre. Dans le cas contraire, cela peut provoquer une fuite.

• Assurez-vous que le ltre est correctement inséré après l'avoir nettoyé. Dans le cas contraire, cela peut causer une défaillance opérationnelle ou une fuite. Untitled-3 43 2019-04-23 11:37:12Maintenance Français44 Maintenance Tiroir à lessive

1. Tout en maintenant enfoncée la manette

d'ouverture (A) située à l'intérieur du tiroir, faites glisser le tiroir pour l'ouvrir.

2. Retirez le cache du compartiment en tenant et tirant

3. Nettoyez les composants du tiroir à l'eau courante à

l'aide d'une brosse souple.

4. Nettoyez le compartiment du tiroir à l'aide d'une

5. Assemblez fermement le cache du compartiment

avec le tiroir de lessive.

6. Poussez le tiroir à lessive à l'intérieur pour le

fermer. REMARQUE Pour retirer le détergent restant, lancez un programme LAVAGE RAPIDE en laissant le tambour vide. Untitled-3 44 2019-04-23 11:37:12Français 45 Maintenance Reprise du fonctionnement après du gel Le lave-linge peut geler lorsque la température descend en-dessous de 0 °C.

1. Éteignez le lave-linge et débranchez le cordon d'alimentation.

2. Versez de l'eau chaude sur le robinet d'eau pour assouplir le tuyau d'arrivée d'eau.

3. Débranchez le tuyau d'arrivée d'eau et trempez-le dans de l'eau chaude.

4. Versez de l'eau chaude dans le tambour du lave-linge et laissez-la agir pendant environ 10 minutes.

5. Rebranchez le tuyau d'arrivée d'eau au robinet.

REMARQUE Si le lave-linge ne fonctionne toujours pas normalement, répétez les étapes ci-dessus jusqu'à ce qu'il fonctionne normalement. Mesures en cas de non-utilisation prolongée Évitez de ne pas utiliser le lave-linge pendant une période prolongée. Si vous n'utilisez pas le lave-linge pendant une période prolongée, vidangez-le et débranchez le cordon d'alimentation.

1. Tournez le sélecteur de programme pour sélectionner LAVAGE RAPIDE.

2. Videz le tambour et appuyez sur le bouton Départ/Pause.

3. Lorsque le programme est terminé, fermez le robinet d'eau et débranchez le tuyau d'arrivée d'eau.

4. Éteignez le lave-linge et débranchez le cordon d'alimentation.

5. Ouvrez le hublot pour faire circuler l'air dans le tambour.

Untitled-3 45 2019-04-23 11:37:12Français46 Dépannage Contrôles Si vous rencontrez un problème avec votre lave-linge, consultez tout d'abord le tableau suivant et essayez les suggestions proposées. Problème Action Le lave-linge ne démarre pas.

• Assurez-vous que le lave-linge est branché.

• Assurez-vous que le hublot est correctement fermé.

• Assurez-vous que le robinet d'eau est ouvert.

• Appuyez à nouveau sur le bouton Départ/Pause. L'arrivée d'eau est insufsante ou interrompue.

• Ouvrez entièrement le robinet d'eau.

• Assurez-vous que le tuyau d'arrivée d'eau n'est pas gelé.

• Assurez-vous que le tuyau d'arrivée d'eau n'est pas entortillé ou bouché.

• Nettoyez le ltre du tuyau d'arrivée d'eau. Il reste de la lessive dans le tiroir à lessive à la n du cycle de lavage.

• Assurez-vous que la pression d'eau est sufsante pour faire fonctionner le lave- linge.

• Assurez-vous que de la lessive a été ajoutée dans le bac central du tiroir à lessive. Le lave-linge vibre vraiment beaucoup ou est très bruyant.

• Assurez-vous que le lave-linge est installé sur un sol plan. Si le sol n'est pas plan, utilisez les pieds réglables pour ajuster le niveau.

• Assurez-vous que les vis de transport ont été enlevées.

• Assurez-vous que le lave-linge n'est en contact avec aucun autre objet.

• Assurez-vous que la charge de linge est bien équilibrée. Le lave-linge ne vidange et/ ou n'essore pas.

• Assurez-vous que le tuyau de vidange est toujours droit dans le système de vidange.

• Assurez-vous que le ltre à impuretés n'est pas bouché. Le hublot ne s'ouvre pas.

• Appuyez sur le bouton Départ/Pause pour arrêter le lave-linge.

• Le hublot reste verrouillé tant que l'intérieur du lave-linge est encore chaud après une opération impliquant de la chaleur.

• Désactivez la fonction Sécurité enfant si elle est activée. Si un problème persiste, contactez un centre de service Samsung local. Dépannage Untitled-3 46 2019-04-23 11:37:12Français 47 Dépannage Codes d'information En cas de dysfonctionnement de votre lave-linge, un code d'information peut apparaître sur l'écran. Vériez le tableau ci-dessous et essayez les suggestions. Problème Action

• Assurez-vous que le hublot est correctement fermé.

• Assurez-vous que le linge n'est pas pris dans le hublot.

• Assurez-vous que le robinet d'eau est ouvert.

• Assurez-vous que la pression d'eau est sufsante pour faire fonctionner le lave- linge.

• Nettoyez le ltre à maille car il peut être obstrué.

• Nettoyez le ltre à impuretés car il peut être obstrué.

• Assurez-vous que le tuyau de vidange n'est emmêlé nulle part dans le système de vidange. UE • La charge de linge n'est pas équilibrée. Répartissez le linge uniformément. CE/3E

• Ceci ne peut être résolu par l'utilisateur. Prenez contact avec un centre de service Samsung local. Si un code d'information demeure afché sur l'écran, contactez un centre de service Samsung local. Untitled-3 47 2019-04-23 11:37:13Français48 Caractéristiques techniques Protection de l'environnement

• Cet appareil a été fabriqué à partir de matériaux recyclables. Si vous décidez de le mettre au rebut, veuillez respecter les normes locales en matière de mise au rebut des déchets. Coupez le cordon d'alimentation de façon à ce que l'appareil ne puisse pas être raccordé à une source électrique. Enlevez le hublot pour que des animaux et des jeunes enfants ne se retrouvent pas piégés à l'intérieur de l'appareil.

• Ne dépassez pas les quantités de lessive préconisées dans les instructions du fabricant de la lessive.

• N'utilisez de produits détachant et blanchissant avant le programme de lavage qu'en cas d'absolue nécessité.

• Économisez de l'eau et de l'électricité en ne lavant que des charges pleines (la charge exacte dépend du programme utilisé). Caractéristiques techniques Untitled-3 48 2019-04-23 11:37:13Français 49 Caractéristiques techniques Tableau des symboles textiles Les symboles suivants offrent des conseils sur l'entretien des vêtements. Les étiquettes d'entretien des vêtements incluent quatre symboles dans cet ordre : lavage, blanchiment, séchage et repassage (et nettoyage à sec, le cas échéant). L'utilisation de ces symboles garantit la cohérence des informations entre les fabricants de vêtements (articles nationaux ou importés). Observez les consignes associées à chaque symbole textile pour optimiser la durée de vie de votre linge et limiter les problèmes de lavage. Matériau résistant Pas de repassage Tissu délicat Nettoyage à sec autorisé avec tous les solvants habituels L'article peut être lavé à 95 °C. Nettoyage à sec L'article peut être lavé à 60 °C. Nettoyage à sec au perchlorure, combustible léger, alcool pur ou R113 uniquement L'article peut être lavé à 40 °C. Nettoyage à sec au carburant d'aviation, alcool pur ou R113 uniquement L'article peut être lavé à 30 °C. Pas de nettoyage à sec Lavage main uniquement Séchage à plat Nettoyage à sec uniquement Sécher sans essorer Chlorage dilué à froid Séchage sur l Pas de chlorage Séchage en machine possible, température modérée Repassage à 200 ˚C maximum Séchage en machine, température basse Repassage à 150 ˚C maximum Séchage en machine interdit Repassage à 100 ˚C maximum Untitled-3 49 2019-04-23 11:37:17Caractéristiques techniques Français50 Caractéristiques techniques Fiche de caractéristiques techniques Type LAVE-LINGE À CHARGEMENT FRONTAL NOM DE MODÈLE WD14F5K5***** DIMENSIONS L650 X P790 X H950 (mm) PRESSION D'EAU 50 kPa à 800 kPa POIDS NET 83 kg CAPACITÉ DE LAVAGE ET D'ESSORAGE 14,0 kg CAPACITÉ DE SÉCHAGE 7,0 kg CONSOMMATION ÉLECTRIQUE LAVAGE ET CHAUFFAGE 220 V CA / 50 Hz 2 300 W

VITESSES D'ESSORAGE 1 000 tr/min L'aspect et les caractéristiques de l'appareil peuvent faire l'objet de modications sans préavis à des ns d'amélioration. Untitled-3 50 2019-04-23 11:37:17Mémo Untitled-3 51 2019-04-23 11:37:17DES QUESTIONS OU DES COMMENTAIRES ? PAYS APPELEZ LE OU RENDEZ-VOUS SUR LE SITE ALGERIA 3004 www.samsung.com/n_africa/supportTUNISIA 80 100 012 MOROCCO 080 100 22 55 Untitled-3 52 2019-04-23 11:37:17
