MODE D'EMPLOI C230V XEROX

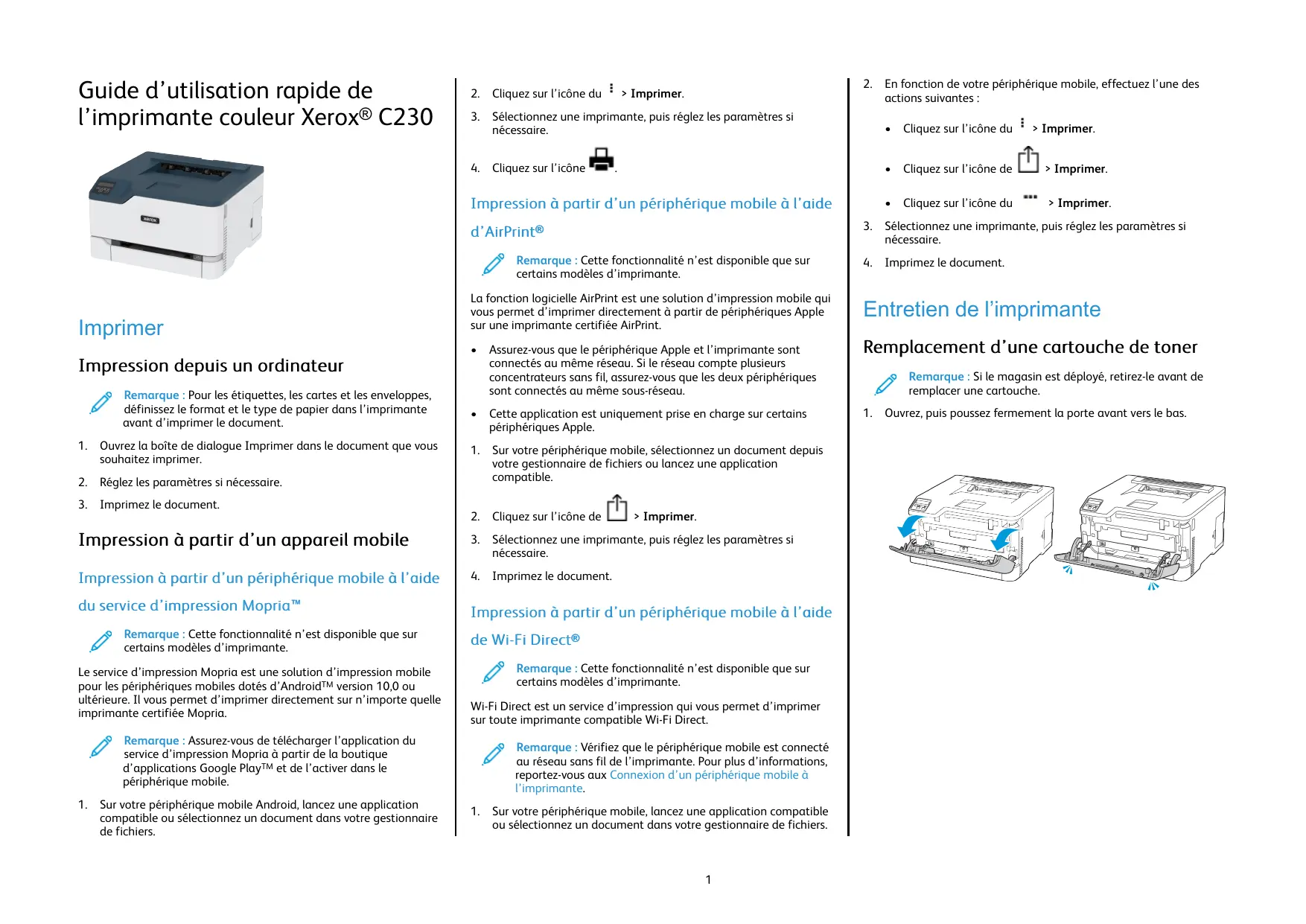

Guide d’utilisation rapide de l’imprimante couleur Xerox® C230

Cliquez sur l’icône du

Sélectionnez une imprimante, puis réglez les paramètres si nécessaire.

• Cliquez sur l’icône du

• Cliquez sur l’icône de

• Cliquez sur l’icône du

Impression à partir d’un périphérique mobile à l’aide d ’ A i r Pr i n t ® Remarque : Cette fonctionnalité n’est disponible que sur certains modèles d’imprimante.

Imprimer Impression depuis un ordinateur Remarque : Pour les étiquettes, les cartes et les enveloppes, définissez le format et le type de papier dans l’imprimante avant d’imprimer le document. 1.

Ouvrez la boîte de dialogue Imprimer dans le document que vous souhaitez imprimer.

Réglez les paramètres si nécessaire.

Imprimez le document.

La fonction logicielle AirPrint est une solution d’impression mobile qui vous permet d’imprimer directement à partir de périphériques Apple sur une imprimante certifiée AirPrint.

Impression à partir d’un appareil mobile

Sélectionnez une imprimante, puis réglez les paramètres si nécessaire.

Impression à partir d’un périphérique mobile à l’aide

Imprimez le document.

Impression à partir d’un périphérique mobile à l’aide de Wi-Fi Direct® Remarque : Cette fonctionnalité n’est disponible que sur certains modèles d’imprimante. Wi-Fi Direct est un service d’impression qui vous permet d’imprimer sur toute imprimante compatible Wi-Fi Direct.

Remarque : Assurez-vous de télécharger l’application du service d’impression Mopria à partir de la boutique d’applications Google PlayTM et de l’activer dans le périphérique mobile. Sur votre périphérique mobile Android, lancez une application compatible ou sélectionnez un document dans votre gestionnaire de fichiers.

Cliquez sur l’icône de

Sélectionnez une imprimante, puis réglez les paramètres si nécessaire.

• Cette application est uniquement prise en charge sur certains périphériques Apple.

Le service d’impression Mopria est une solution d’impression mobile pour les périphériques mobiles dotés d’AndroidTM version 10,0 ou ultérieure. Il vous permet d’imprimer directement sur n’importe quelle imprimante certifiée Mopria.

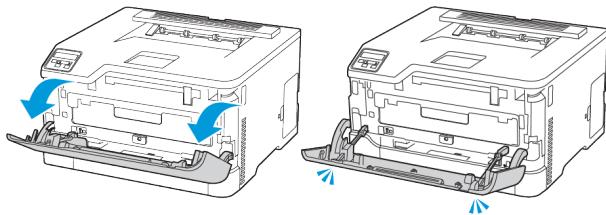

Re m p l a c e m e n t d ’ u n e c a r t o u c h e d e t o n e r

Sur votre périphérique mobile, sélectionnez un document depuis votre gestionnaire de fichiers ou lancez une application compatible.

Remarque : Cette fonctionnalité n’est disponible que sur certains modèles d’imprimante.

• Assurez-vous que le périphérique Apple et l’imprimante sont connectés au même réseau. Si le réseau compte plusieurs concentrateurs sans fil, assurez-vous que les deux périphériques sont connectés au même sous-réseau.

du service d’impression Mopria™

En fonction de votre périphérique mobile, effectuez l’une des actions suivantes :

Remarque : Vérifiez que le périphérique mobile est connecté au réseau sans fil de l’imprimante. Pour plus d’informations, reportez-vous aux Connexion d’un périphérique mobile à l’imprimante. 1.

Sur votre périphérique mobile, lancez une application compatible ou sélectionnez un document dans votre gestionnaire de fichiers.

Remarque : Si le magasin est déployé, retirez-le avant de remplacer une cartouche. Ouvrez, puis poussez fermement la porte avant vers le bas.

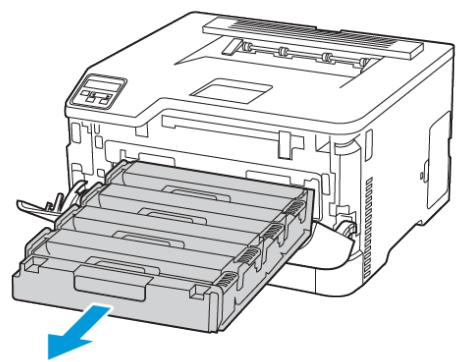

Retirez le magasin de cartouche de toner.

Déballez la nouvelle cartouche de toner.

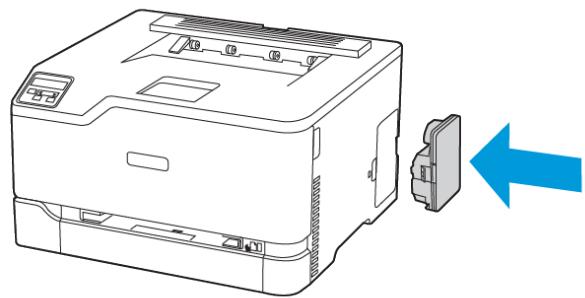

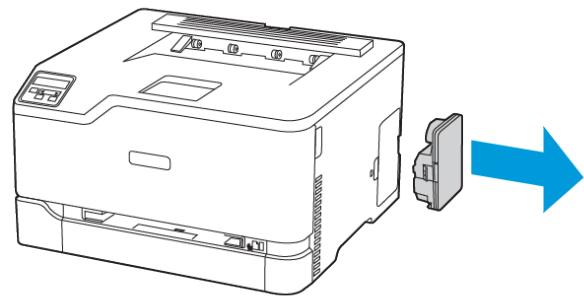

Re m p l a c e m e n t d u b a c à d é c h e t s

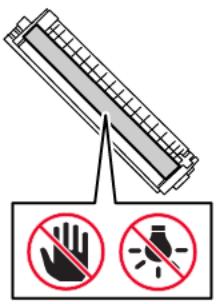

Avertissement—Dommage potentiel : N’exposez pas le bas de la cartouche de toner aux rayons du soleil. Une exposition prolongée à la lumière pourrait altérer la qualité d’impression.

Retirez le bac à déchets usagé.

Avertissement—Dommage potentiel : Ne touchez pas le dessous de la cartouche de toner. Vous risqueriez d’altérer la qualité des prochains travaux d’impression.

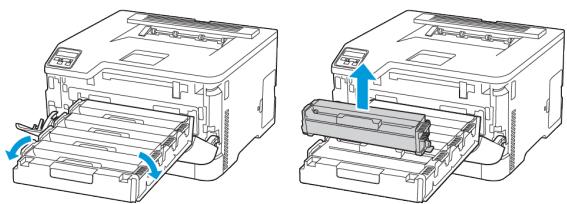

Retirez la cartouche de toner usagée.

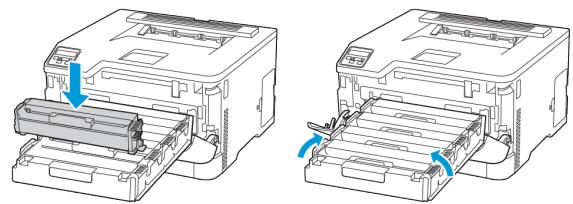

Insérez la nouvelle cartouche de toner. Remarque : Pour éviter de renverser le toner, placez la bouteille en position verticale.

Insérez le magasin de cartouche de toner et fermez la porte.

Déballez le nouveau bac.

Insérez le nouveau bac à déchets.

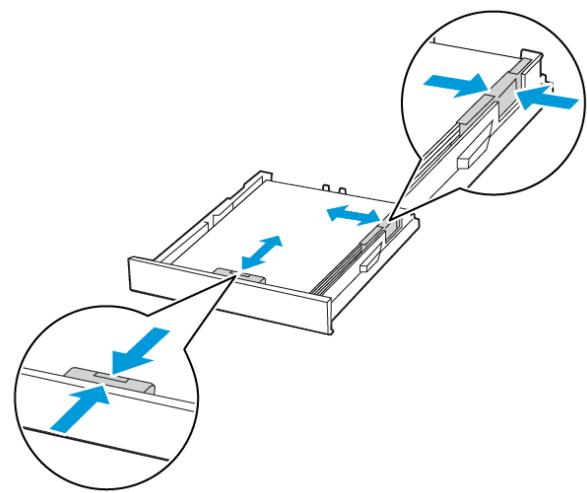

Chargement du magasin

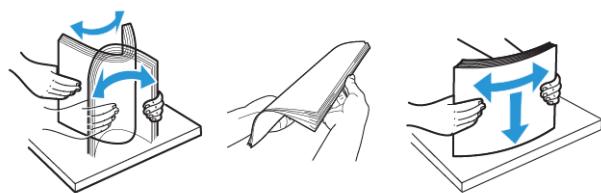

Déramer, ventiler et aligner les bords du papier avant de le charger.

Ajustez les guides pour qu’ils correspondent au format du papier chargé.

Remettez le magasin en place.

Si nécessaire, définissez le format et le type de papier à partir du panneau de commande pour qu’ils correspondent au papier chargé.

• Chargez le papier à en-tête face vers le bas, en orientant l’entête vers l’avant du bac pour l’impression recto verso.

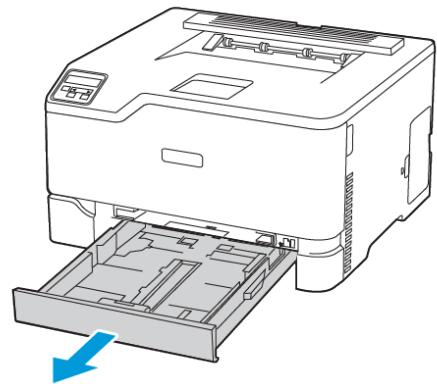

Retirez le magasin. Remarque : Pour éviter les incidents papier, ne retirez pas le magasin lorsque l’imprimante est occupée.

• Chargez le papier à en-tête face dessus, en orientant l’en-tête vers l’arrière du bac pour l’impression recto.

ATTENTION ! RISQUE DE BASCULEMENT : Pour réduire le risque d’instabilité de l’appareil, laissez le magasin fermé. 1.

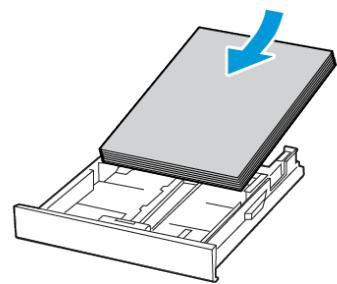

Chargez la pile de papier dans le magasin avec la face imprimée vers le haut.

• Ne faites pas glisser le papier dans le magasin.

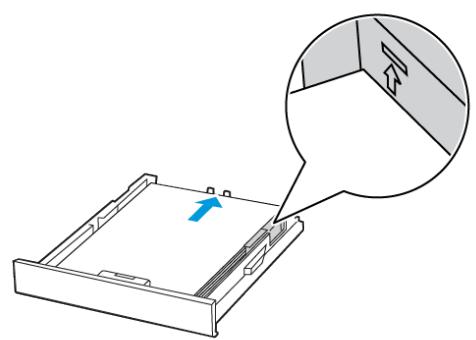

Pour éviter les incidents papier, assurez-vous que la hauteur de la pile ne dépasse pas les indicateurs de remplissage maximum.

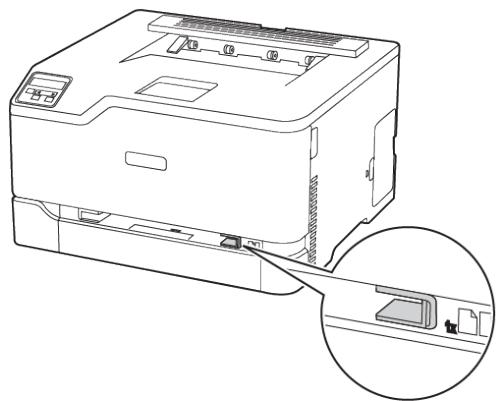

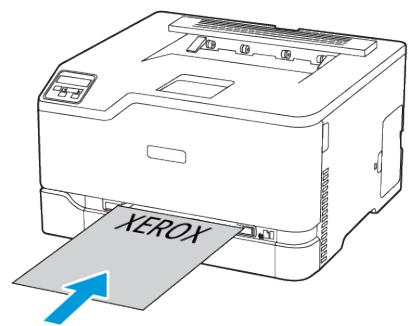

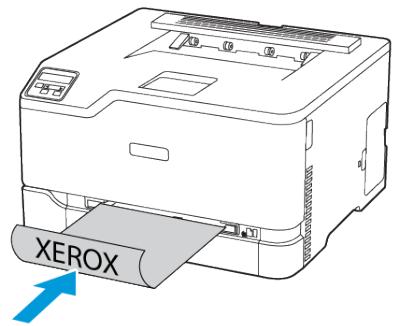

A l i m e n ta t i o n d u c h a r g e u r m a n u e l 1.

Ajustez les guides pour qu’ils correspondent au format du papier chargé.

Chargez une feuille de papier, face à imprimer orientée vers le haut.

• Chargez le papier à en-tête en positionnant la face à imprimer vers le bas, bord supérieur en dernier pour l’impression recto verso.

• Chargez le papier à en-tête en positionnant la face à imprimer vers le haut, bord supérieur en premier pour l’impression recto.

• Chargez l’enveloppe contre le côté droit du guide papier en positionnant le rabat vers le bas.

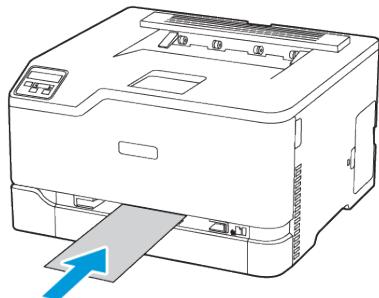

Avancez le papier jusqu’à ce que le bord d’attaque soit correctement inséré. • Pour éviter les incidents papier, n’enfoncez pas le papier dans le chargeur manuel. • Avant de placer une autre feuille dans le magasin, attendez qu’un message s’affiche à l’écran.

Co n fi g u ra t i o n d u fo r m a t e t d u t y p e d e

Configurez les paramètres.

• Activer Wi-Fi Direct : permet à l’imprimante de diffuser son propre réseau Wi-Fi Direct.

• Nom du Wi-Fi Direct : attribue un nom au réseau Wi-Fi Direct.

Sur le panneau de commande, accédez à Paramètres > Magasin > Configuration > Format/Type de papier, puis sélectionnez la source papier. Pour les modèles d’imprimante sans écran tactile, appuyez sur pour parcourir les paramètres.

M i s e à j o u r d u m i c r o p r o g ra m m e

Ouvrez un navigateur Web et saisissez l’adresse IP de l’imprimante dans le champ d’adresse.

Cliquez sur Paramètres > Périphérique > Mettre à jour le micrologiciel.

Effectuez l’une des opérations suivantes : • Cliquez sur Rechercher les mises à jour > J’accepte, commencer la mise à jour. • Mettre à jour le fichier flash.

Co n n e x i o n d ’ u n p é r i p h é r i q u e m o b i l e à l’imprimante

Avant de commencer, vérifiez les points suivants : • Le réseau actif est défini sur Auto. Sur le panneau de commande, accédez à Paramètres > Réseau/Ports > Informations réseau > Réseau actif. Pour les modèles d’imprimante sans écran tactile, appuyez sur OK pour parcourir les paramètres. • Le câble Ethernet est connecté à l’imprimante.

U t i l i s a t i o n d e l ’ a s s i s t a n t d e c o n fi g u r a t i o n s a n s fi l d e l’imprimante • Ces instructions ne s’appliquent qu’à certains modèles d’imprimantes. • Avant d’utiliser l’assistant, assurez-vous que le micrologiciel de l’imprimante est à jour. À l’écran d’accueil, appuyez sur l’icône Wi-Fi, puis cliquez sur Configurer maintenant.

Co n n e x i o n à l ’ a i d e d e W i - F i D i r e c t

Sélectionnez un réseau Wi-Fi, puis saisissez le mot de passe réseau.

Sélectionnez Terminé.

Remarque : Ces instructions ne s’appliquent qu’à certains périphériques mobiles Android. Sur le périphérique mobile, accédez au menu des paramètres.

C o n fi g u r a t i o n d e W i - F i D i r e c t

Activez le Wi-Fi, puis appuyez sur Wi-Fi Direct.

Wi-Fi Direct est une technologie Wi-Fi de pair-à-pair qui permet aux périphériques sans fil de se connecter directement à une imprimante Wi-Fi Direct sans utiliser de point d’accès (routeur sans fil).

Sélectionnez le nom du Wi-Fi Direct de l’imprimante.

Vérifiez la connexion sur le panneau de commande de l’imprimante.

Sur le panneau de commande, accédez à Paramètres > Réseau/ Ports > Wi-Fi Direct. Pour les modèles d’imprimante sans écran tactile, appuyez sur OK pour parcourir les paramètres.

Remarque : Cette fonctionnalité n’est disponible que sur certains modèles d’imprimante.

Tapez le mot de passe du Wi-Fi Direct.

Avant de connecter votre appareil mobile, assurez-vous que Wi-Fi Direct a été configuré. Pour plus d’informations, reportez-vous aux Configuration de Wi-Fi Direct.

1. Recherchez le fichier flash. 2. Cliquez sur Télécharger > Démarrer.

Co n n e x i o n d e l ’ i m p r i m a n t e à u n r é s e a u W i Fi

• Pour connaître le mot de passe du réseau Wi-Fi Direct sans l’afficher sur l’écran de l’imprimante, à partir du panneau de commande, accédez à Paramètres > Relevés > Réseau > Page de configuration réseau.

• L’adresse IP de l’imprimante est affichée sur l’écran d’accueil. L’adresse IP apparaît sous la forme de quatre séries de chiffres séparées par des points, par exemple 123.123.123.123. • Si vous utilisez un serveur proxy, désactivez-le temporairement pour charger correctement la page Web.

• Afficher le mot de passe sur la page de configuration : affiche la clé pré-partagée sur la page de configuration du réseau.

• Par défaut, le mot de passe du réseau Wi-Fi Direct n’est pas visible sur l’écran de l’imprimante. Pour afficher le mot de passe, activez l’icône d’affichage du mot de passe. Sur le panneau de commande, accédez à Paramètres > Sécurité > Divers > Activer l’affichage du mot de passe/code PIN.

Pour plus d’informations sur la mise à jour du microcode du périphérique, contactez votre représentant. 1.

Remarque : L’acceptation automatique des demandes par bouton de commande n’est pas sécurisée.

Certaines applications nécessitent que le micrologiciel du périphérique soit à un niveau minimal pour fonctionner correctement.

Remarque : La chaîne DIRECT-xy (où x et y sont deux caractères aléatoires) est ajoutée avant le nom du Wi-Fi Direct.

• Mot de passe du Wi-Fi Direct : attribue le mot de passe pour la négociation de la sécurité sans fil lors de l’utilisation de la connexion pair-à-pair.

• Accepter automatiquement les demandes du bouton de commande : permet à l’imprimante d’accepter automatiquement les demandes de connexion.

Définissez le type et le format de papier.

Cliquez sur Wi-Fi, puis sélectionnez le nom du Wi-Fi Direct de l’imprimante.

Co n n e x i o n v i a W i - F i 1.

Sur le périphérique mobile, accédez au menu des paramètres.

Utilisation du panneau de commande de l’imprimante 1.

Sur le panneau de commande, accédez à Paramètres > Réseau/ Ports > Sans fil > Configuration à partir du panneau de commande de l’imprimante. Pour les modèles d’imprimante sans écran tactile, appuyez sur OK pour parcourir les paramètres.

Sélectionnez un réseau Wi-Fi, puis saisissez le mot de passe réseau. Sur les modèles d’imprimante compatibles Wi-Fi, une invite de configuration du réseau Wi-Fi s’affiche lors de la configuration initiale.

• Stockez le papier conformément aux recommandations du fabricant.

I d e n t i fi c a t i o n d e s z o n e s d ’ i n c i d e n t s • Lorsque l’assistance incident papier est définie sur Activé, l’imprimante peut essayer d’éjecter les pages vierges ou les pages partiellement imprimées dès qu’une page coincée est dégagée. Vérifiez les pages vierges imprimées.

Dégagement des incidents Ré d u c t i o n d e s r i s q u e s d ’ i n c i d e n t s

• Lorsque la correction d’incidents papier est définie sur Activé ou Auto, l’imprimante réimprime les pages coincées suite à un incident.

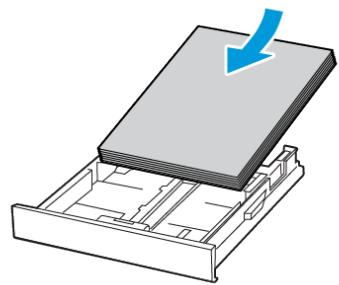

Charger le papier correctement • Assurez-vous que le papier est chargé bien à plat dans le magasin.

Chargement correct du

Chargement incorrect du

papier • Assurez-vous que les guides papier sont correctement positionnés et qu’ils ne sont pas trop serrés contre le papier ou les enveloppes. • Poussez fermement le magasin dans l’imprimante une fois le papier chargé.

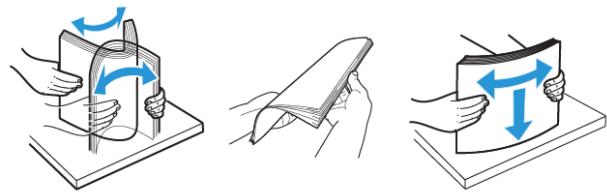

Utilisez le support recommandé. • Utilisez uniquement les types de papier et de support spéciaux recommandés. • Ne pas charger ou retirer du papier dans un magasin lorsqu’une impression est en cours. • Ne pas charger du papier à l’excès. Assurez-vous que la hauteur de la pile est en dessous du repère de chargement maximal.

• Ne chargez pas de papier froissé, plié, humide, gondolé ou recourbé. • Déramez, ventilez et alignez les bords du papier avant de le charger.

• Ne faites pas glisser le papier dans le magasin. Chargez le papier comme illustré.

• N’utilisez pas de papier découpé ou rogné manuellement. • Ne mélangez pas les formats, les grammages ou les types de papier dans un même magasin. • Assurez-vous que le format et le type de papier sont définis correctement sur l’ordinateur ou sur le panneau de commande de l’imprimante.

Retirez le papier coincé.

Remarque : Vérifiez qu’il n’en reste plus aucun morceau.

1. Bac récepteur standard

Porte B Retirez le papier coincé. Remarque : Vérifiez qu’il n’en reste plus aucun morceau.

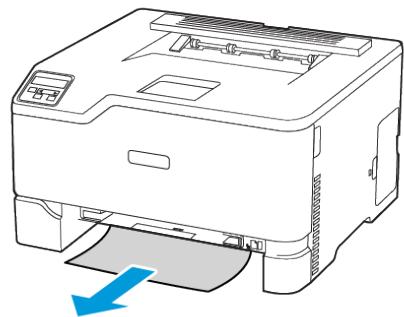

I ncide nt pa pi er dans le maga sin sta ndar d 1.

Ouvrez la porte B. ATTENTION ! SURFACE CHAUDE : L’intérieur de l’imprimante risque d’être brûlant. Pour réduire le risque de brûlure, laissez la surface ou le composant refroidir avant d’y toucher.

Retirez le magasin et le module d’alimentation manuel.

Insérez le module d’alimentation manuel et le magasin.

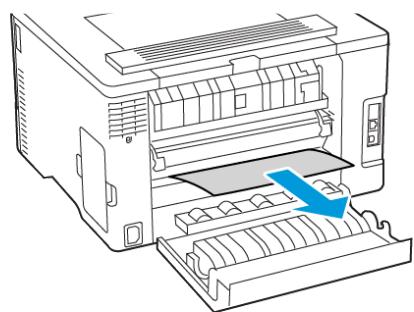

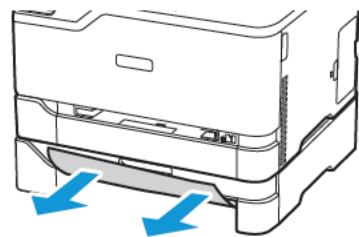

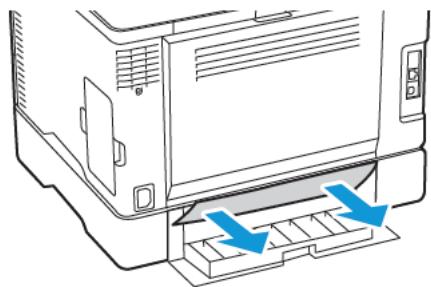

Incident papier dans le magasin en option 1.

Retirez le papier coincé.

Remarque : Vérifiez qu’il n’en reste plus aucun morceau.

Retirez le papier coincé. Remarque : Vérifiez qu’il n’en reste plus aucun morceau.

ATTENTION ! SURFACE CHAUDE : L’intérieur de l’imprimante risque d’être brûlant. Pour réduire le risque de brûlure, laissez la surface ou le composant refroidir avant d’y toucher.

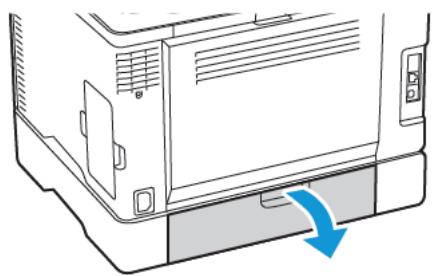

Retirez le magasin en option.

Retirez le papier coincé. Remarque : Vérifiez qu’il n’en reste plus aucun morceau.

Remettez le magasin en place.

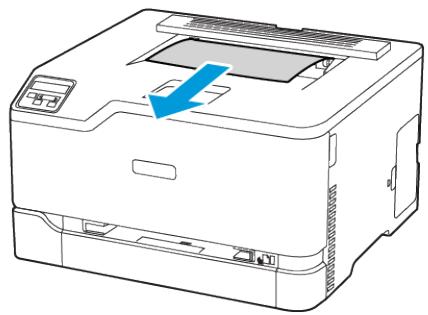

Incident papier dans le bac récepteur

Retirez le papier coincé.

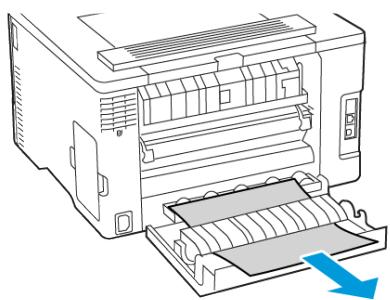

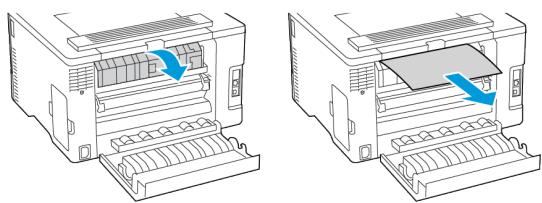

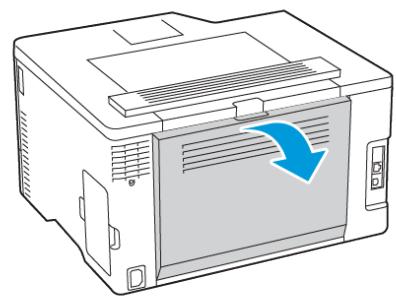

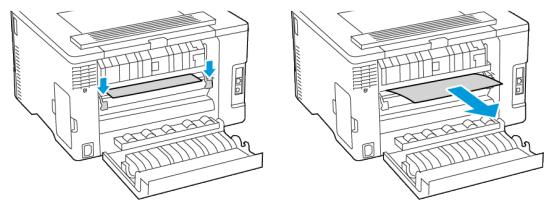

Incident papier dans la porte B Remarque : Vérifiez qu’il n’en reste plus aucun morceau.

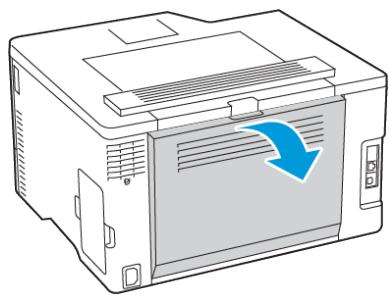

Ouvrez la porte B. ATTENTION ! SURFACE CHAUDE : L’intérieur de l’imprimante risque d’être brûlant. Pour réduire le risque de brûlure, laissez la surface ou le composant refroidir avant d’y toucher.

Retirez le papier coincé. Remarque : Vérifiez qu’il n’en reste plus aucun morceau.

Insérez le module d’alimentation manuel et le magasin.

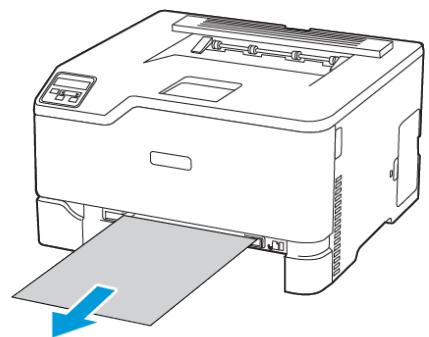

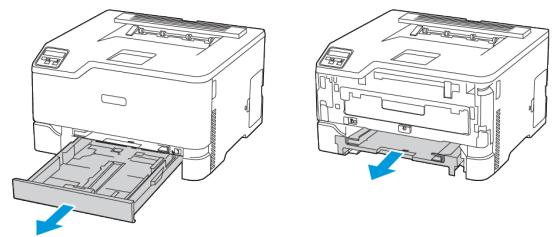

Incident papier dans le chargeur manuel 1.

Retirez le magasin et le module d’alimentation manuel.

Retirez les feuilles coincées dans les zones suivantes :

Remarque : Vérifiez qu’il n’en reste plus aucun morceau. • Zone du four

• Sous la zone du four 3.
