CIH 90 EGK 302C - CIH 90 EGK 302C - Hotte VALBERG - Notice d'utilisation et mode d'emploi gratuit

Type de hotte	Hotte inclinée
Largeur	90 cm
Couleur	Noir
Nombre de vitesses	3
Débit d'air minimum	353 m³/h
Débit d'air maximum	619 m³/h
Niveau sonore (vitesse min)	65 dB
Classe énergétique	A
Consommation annuelle	48 kWh
Filtre graisse	Aluminium, lavable au lave-vaisselle
Filtre anti-odeurs (recyclage)	Charbon actif universel
Eclairage	LED, 2 lampes
Modes de fonctionnement	Evacuation extérieure et recyclage
Diamètre gaine	125 mm
Garantie	2 ans

FOIRE AUX QUESTIONS - CIH 90 EGK 302C - CIH 90 EGK 302C VALBERG

Comment installer la hotte VALBERG CIH 90 EGK 302C en mode recyclage ?

En mode recyclage, la hotte ne nécessite pas de gaine murale : l'air est filtré par le filtre aluminium puis par un filtre à charbon actif avant d'être rejeté dans la cuisine. Il faut installer le filtre à charbon (vendu séparément) dans son logement sous le moteur. Ce mode convient si votre logement ne permet pas le percement d'un mur ou d'un plafond.

Quelle hauteur d'installation faut-il respecter au-dessus des plaques de cuisson ?

La hauteur minimale recommandée est de 65 cm entre le bas de la hotte et le dessus des plaques électriques ou à induction, et de 75 cm au-dessus d'une gazinière au gaz. Respecter cette distance protège le moteur de la chaleur excessive et garantit une aspiration efficace.

Comment nettoyer le filtre à graisse de la CIH 90 EGK 302C ?

Le filtre aluminium est lavable au lave-vaisselle : appuyez sur le loquet de déverrouillage, retirez le filtre, puis placez-le verticalement dans le panier inférieur du lave-vaisselle. Un nettoyage mensuel est conseillé selon votre fréquence de cuisson. Un filtre propre réduit le bruit et améliore le débit d'aspiration.

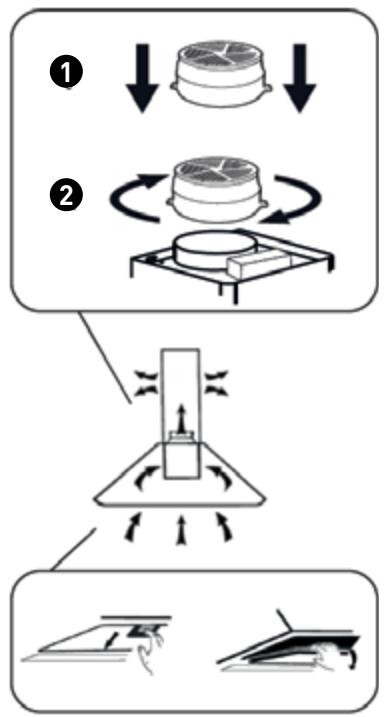

À quelle fréquence remplacer le filtre à charbon actif ?

En mode recyclage, le filtre à charbon actif doit être remplacé tous les 3 à 6 mois selon l'usage, car il est non lavable. Des filtres compatibles universels (à découper au bon diamètre) sont disponibles chez des spécialistes en pièces détachées électroménager comme Spareka en précisant la référence CIH 90 EGK 302C.

Quel diamètre de gaine utiliser pour l'évacuation extérieure ?

Cette hotte se raccorde via une gaine de 125 mm de diamètre. Si votre installation existante est en 150 mm, une réduction 150/125 mm suffit. Privilégiez une gaine rigide aluminium, limitez les coudes et la longueur totale pour éviter les pertes de charge et le bruit.

Pourquoi ma hotte VALBERG fait-elle plus de bruit que d'habitude ?

Un bruit anormal provient souvent d'un filtre graisse saturé (à nettoyer), d'un filtre à charbon colmaté (à remplacer), ou d'une gaine trop longue avec trop de coudes. Vérifiez aussi que toutes les vis de fixation de la hotte sont bien serrées : des éléments mal fixés génèrent des vibrations. Le niveau sonore nominal à vitesse minimale est de 65 dB.

La hotte ne s'allume plus, comment la dépanner ?

Vérifiez en premier le disjoncteur ou le fusible du circuit cuisine. Si l'alimentation est correcte, inspectez le câblage derrière le panneau de commandes. Si seul l'éclairage est en panne, les 2 lampes LED sont remplaçables : consultez la notice pour le démontage du diffuseur ou contactez le SAV Electro Dépôt sous garantie (2 ans).

Quelle surface de cuisine cette hotte peut-elle traiter ?

Avec un débit maximum de 619 m³/h, la CIH 90 EGK 302C convient à des cuisines jusqu'à environ 20 m² (sur la base d'un renouvellement d'air 10 fois par heure). Pour une cuisine ouverte sur le séjour, utilisez-la à vitesse maximale ou en mode évacuation extérieure pour un résultat optimal.

Comment obtenir des pièces détachées ou contacter le SAV VALBERG ?

VALBERG est la marque exclusive d'Electro Dépôt. Pour tout remplacement (moteur, filtre, bouton de commande), contactez le SAV Electro Dépôt en précisant la référence CIH 90 EGK 302C. Vous pouvez aussi trouver des filtres compatibles chez des spécialistes comme Spareka.

Peut-on basculer facilement entre mode évacuation et mode recyclage ?

Oui, la hotte est conçue pour fonctionner dans les deux modes. Pour passer en mode recyclage, il suffit d'installer le filtre à charbon actif universel (à découper) dans son logement, et de modifier le conduit d'air interne si nécessaire (suivez la notice fournie). Aucun outil spécial n'est requis pour ce changement.

MODE D'EMPLOI CIH 90 EGK 302C - CIH 90 EGK 302C VALBERG

Ce produit est garanti pour une période de 2 ans à partir de la date d'achat*, contre toute défaillance résultant d'un vice de fabrication ou de matériaux. Cette garantie ne couvre pas les vices ou les dommages résultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.

*sur présentation du ticket de caisse.

Nos emballages peuvent faire l'objet

d'une consigne de tri.

Pour en savoir plus: www.consignesdetri.fr

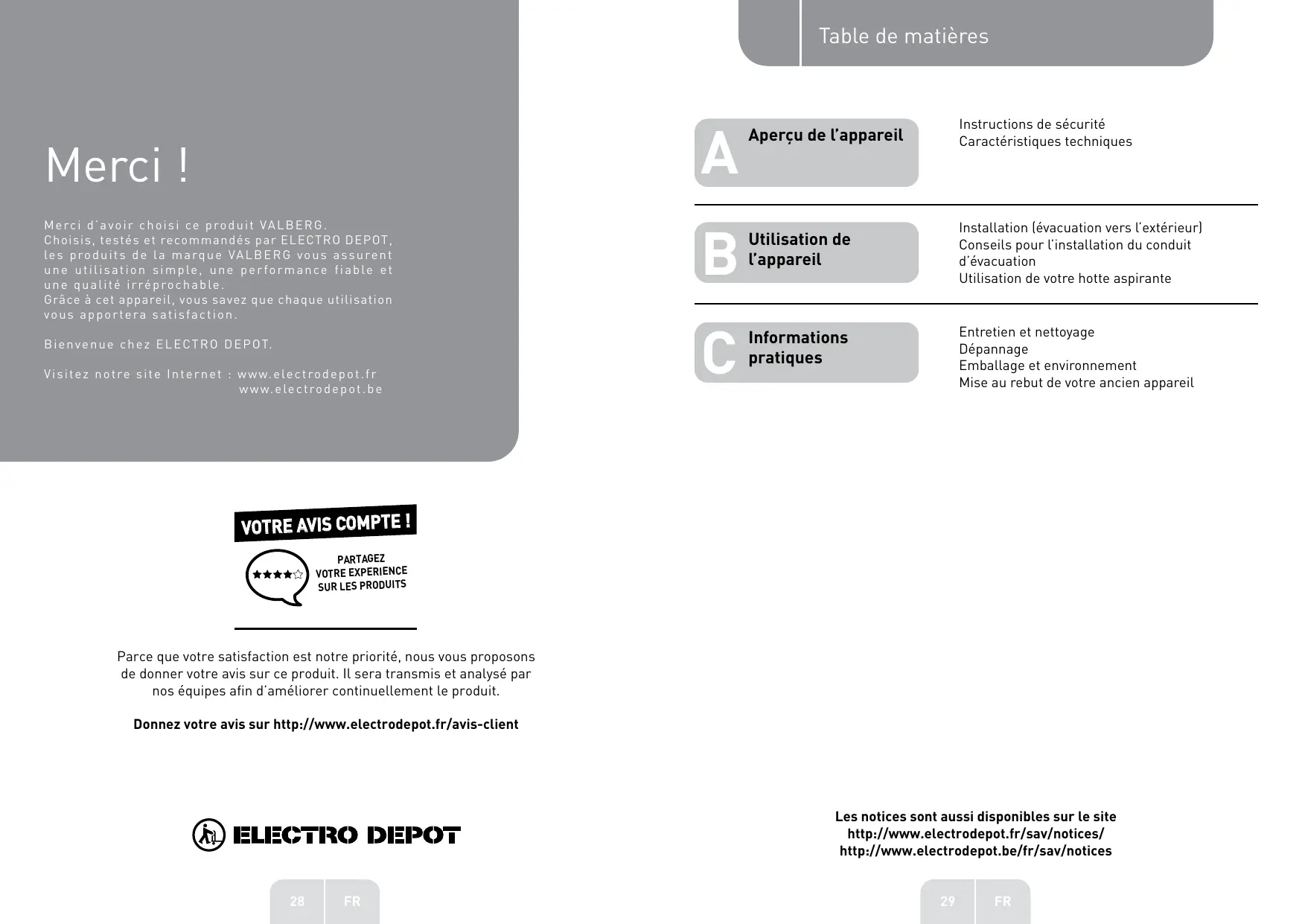

Merci d'avoir choisi ce produit VALBERG. Choisis, testés et commandés par ELECTRO DEPOT, les produits de la marque VALBERG vous assurent une utilisation simple, une performance fiable et une qualité irréprochable. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez ELECTRO DEPOT.

Visitez notre site Internet: www.electrodepot.fr www.electrodepot.be

Votre avis COMPTE!

PARTAGEZ

VOTRE EXPERIENCE SUR LES PRODUITS

Parce que votre satisfaction est notre priorité, nous vous proposons de donner votre avis sur ce produit. Il sera transmis et analysé par nos équipes afin d'améliorer continuellement le produit.

Donnez votre avis sur http://www.electrodepot.fr/avis-client

Electro DEPOT

Aperçu de l'appareil

Instructions de sécurité

Caractéristiques techniques

Utilisation de

l'appareil

Installation (évolution vers l'extérieur)

Conseils pour l'installation du conduit d'évacuation

Utilisation de votre hotte aspirante

Informations

pratiques

Entretien et nettoyage

Dépannage

Emballage et environnement

Mise au rebut de votre ancien appareil

Avertissements de sécurité généraux

• Veuillez vous référer au chapitre approprié de cette notice pour les détails concernant le nettoyage et l'entretien.
• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.
• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et l'entretien par l'usage ne doivent pas être effectués par des enfants sans surveillance.
• Il convient de respecter les précautions lors de l'installation de cet appareil précisées dans cette notice.
• La fiche de prise de courant doit rester accessible ou un interrupteur doit être installé dans les canalisations fixes conformément aux règles d'installation afin de permettre la déconnexion de l'appareil au réseau d'alimentation en toute circunstance.
• Il convient de se référer au schéma de cette notice pour respecter les points suivants :
• Dimensions de l'espace à prévoir pour l'appareil.
• Dimensions et position des moyens pour supporter et fixer l'appareil dans cet espace.
• Distances minimales entre les différentes parties de l'appareil et la structure environnante.
• Dimensions minimales des ouvertures de ventilation et leur disposition correcte.
• Connexion de l'appareil au réseau d'alimentation.
• Si le câble d'alimentation est endommagé, il doit être remplacé
• Il convient de respecter les indications pour la fixation de l'appareil à son support.
• L'utilisation d'adhésifs est proscrite dans la mesure où ceux-ci ne sont pas considérés comme des moyens de fixation fiables.

Avertissements de sécurité spécifiques

• Si l'appareil renvoie l'air à l'extérieur de la pièce (Mode d'aspiration à extraction), une ventilation convenable de la pièce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible.
• Veuillez respecter les détails de cette notice concernant la méthode et la fréquence de nettoyage.
• Il y a un risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions.
• Ne pas faire flamber d'aliments sous la hotte de cuisine.

Attention :

Les parties accessibles de cet appareil peuvent devenir chaudes lorsqu'il est utilisé avec des appareils de cuisson.

• Si l'appareil renvoie l'air à l'extérieur de la pièce (Mode d'aspiration à extraction), l'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou un autre combustible.
• La distance minimale à respecter entre la surface support des récipients de cuisson de la table de cuisson et la partie la plus basse de la hotte de cuisine doit être de 65 cm minimum.

Attention :

Si les instructions d'installation pour la table de cuisson gaz spécifient une distance plus grande, celle-ci doit être prise en compte.

Avertissement :

Ne pas suivre les instructions pour l'installation des vis ou des dispositifs de fixation peut entraîner des dangers électriques.

Si l'appareil dispose d'un système d'extraction à flux descendant comme les hottes escamotables dites « plan de travail ».

Attention :

Cet appareil n'est pas prévu pour être utilisé avec des tables de cuisson à gaz.

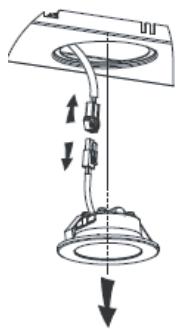

• Si l'appareil dispose d'un système d'éclairage et si la lampe est replacable par l'utilisateur, veuillez tirer
• Si une lampe n'est pas replacable par l'utilisateur, cela est précisé dans les caractéristiques techniques de l'appareil, il convient dans ce cas de faire appel au service après-vente si celle-ci s'avère défectueuse
• Les types de lampes pouvant être utilisées, ainsi que les illustrations et le code ILCOS D, sont précisés dans le chapitre. Assurez-vous que le conduit n'est pas plié à plus de 90 degrés, sinon cela nuirait à l'efficacité de la hotte aspirante.

Avertissements de sécurité supplémentaires

• Cet appareil est uniquement destiné à l'aspiration d'air vicié au-dessus d'une table de cuisson dans un cadre domestique et en aucun cas à une utilisation dans un cadre commercial ou industriel.
• Cet appareil est destiné à un usage domestique uniquement.
• Il ne convient pas à l'utilisation dans des applications analogues telles que :
• Les coins cuisines réservés au personnel des magasins, bureaux et autres environnements professionnels.
• Les fermes et l'utilisation par les clients des hôtels, moteliers et autres environnements à caractère résidentiel.
• Les environnements du type chambres d'hôtes.
• La restauration et autres applications similaires Hormis la vente au détail.
• Il convient de ne pas transporter l'appareil seul.
• Toute installation ou connexion non conforme aux réglementations nationales en vigueur ne peut être imputée au fabricant.
• Retirer toutes les parties de l'emballage avant l'installation.
• Si l'appareil ne dispose pas de fiche secteur, la connexion électrique doit être effectuée uniquement par un électricien qualifié.
• Avant raccordement, coupez tout d'abord l'alimentation électrique via le moyen de déconnexion de l'alimentation fixe (contacteur du tableau électrique, fusible, disjoncteur,...).
• Le câble d'alimentation doit disposer de sections de diamètres suffisants pour : gérer la puissance maximale de l'appareil.
• De plus, le calibre de protection du tableau électrique (fusible) doit être adapté.

Avertissement :

Ne pas connecter l'appareil au secteur avec les mains mouillées, risque d'électrocution.

• Le câble d'alimentation doit être placé de sorte qu'il ne touche aucune partie chaude de la table de cuisson ou d'un autre appareil à proximité.
• Toute intervention relative au nettoyage et/ou entretien approfondi de l'appareil doit être effectuée avec la prise électrique débranchée ou après la coupure de l'alimentation électrique.
• Ne jamais démonter ou modifier l'appareil.
• En cas de dysfonctionnement qui ne peut être résolu grâce aux informations fournies dans cette notice, veuillez contacter le service après-vente.

Caractéristiques techniques

Fiche produit selon règlement UE N°65/2014

Marque	Valberg	Valberg
Identification du modèle	CIH 60 EGK 302C (v2)	CIH 90 EGK 302C (v2)
Code produit	970127	970128
Consommation d'énergie annuelle en kWh	23.1	23.1
Classe d'efficacité énergétique	A+	A+
Efficacité fluidodynamique	33.9	33.9
Classe d'efficacité fluidodynamique	A	A
Efficacité lumineuse en lux/Watt	22.4	20.5
Classe d'efficacité lumineuse	B	B
Efficacité de filtration des graisses en %	56.4	56.4
Classe d'efficacité de filtration des graisses	E	E
Débit d'air en m3/h à la vitesse minimale en fonctionnement normal	178.7	178.7
Débit d'air en m3/h à la vitesse maximale en fonctionnement normal (Qmax)	523.0	523.0
Emissions acoustiques de l'air pondérées de la valeur A en dB à la vitesse minimale en fonctionnement normal	44	44
Emissions acoustiques de l'air pondérées de la valeur A en dB à la vitesse maximal en fonctionnement normal	62	62
Consommation d'énergie en W en mode « arrêt »	0.27	0.27
Facteur d'accroissement dans le temps (f)	0.8	0.8
Indice d'efficacité energétique (EELhotte)	41.4	41.4
Débit d'air en m3/h mesuré au point de rendement maximal (Qbep)	244.3	244.3
Pression d'air en Pa mesurée au point de rendement maximal (Pbep)	349	349
Débit d'air maximal en m3/h	579.1	579.1
Puisance électrique à l'entrée en W mesurée au point de rendement maximal (Wbep)	69.9	69.9
Puisance nominale en W du système d'éclairage (Wl)	3.7	3.7
Éclairement moyen en lux du système d'éclairage sur la surface de cuisson (Emoyen)	83	76
Alimentation assignée(Tension en V, nature du courant & fréquence en Hz)	220-240 ~50-60	220-240 ~50-60
Classe de protection électrique	Classe I	Classe I
Puisance moteur assignée en W	78	78
Nombre et type d'éclairage	2 x ModuleLED	2 x ModuleLED
Puisance d'éclairage en W par éclairage / totale	1.5 / 3	1.5 / 3

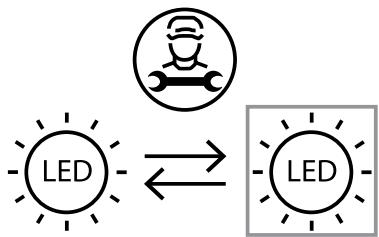

Eclairage replacable par l'utilisateur	Non	Non
Puisance totale assignée en W	81	81
Code ILCOS D	DSR-1.5/65-S-64	DSR-1.5/65-S-64

1	Clapet anti-retour	4	Axe
2	Demi-parties	5	Orifices
3	Tige	6	Logement

Installation (évolution vers l'extérieur)

Avant d'utiliser l'appareil pour la première fois, veuillez tenir compte des conseils suivants.

Montage du clapet antiretour

Si la hotte aspirante n'est pas équipée d'un clapet anti-retour 1 assemblé, vous devez monter les deux moitiés sur le corps de la hotte. Les illustrations ci-dessous relatives au montage du clapet anti-retour ne sont fournies qu'à titre indicatif, l'évacuation peut varier selon les modèles et les configurations.

Pour monter le clapet anti-retour 1:

Montez les deux demi-parties 2 dans le logement 6 - Orientez la tige ③ vers le haut; - Insérez l'axe 4 dans les orifices 5 du logement; - Répétez l'ensemble des opérations pour la 2e moitié.

Installation

Si vous disposez d'une évacuation vers l'extérieur, vous pouvez raccorder votre hotte aspirante de la manière indiquée dans l'illustration ci-dessous, au moyen d'un conduit d'extraction (tuyau flexible en aluminium, émail ou autre matériel non inflammable, d'un diamètre intérieur de 150 mm).

1. Avant toute installation, éteignez l'appareil et débranchez-le de la prise de courant.

1. Pour un résultat optimal, la hotte aspirante doit être installée à une distance de 65 à 75 cm au-dessus de la surface de cuisson.

1. Après avoir décidé de la hauteur de la hotte aspirante, mesurez la position des trous pour suspendre la hotte ainsi que le support de cheminée intérieure. Percez 4 trous de 8 : 2 pour le support de cheminée intérieure et 2 autres pour suspendre la hotte, tout en veillant à la mise à niveau de cette dernière. La position du support de cheminée intérieure correspond à l'emplacement de la cheminée. Voir figure 2.

Figure 2

1. Vissez deux vis 4 × 30 ~mm au mur à l'aide de chevilles pour fixer la hotte, puis utilisez deux vis 4 ~mm × 40 ~mm pour fixer le support de cheminée intérieure. Voir figure 2.
2. Installez le transformateur ainsi que le tuyau d'extension sur la sortie. Fixez le tuyau d'extension sur le transformateur par l'intermédiaire du collier de serrage. Voir figure 3.

Rappel : le tuyau d'extension n'est pas fourni.

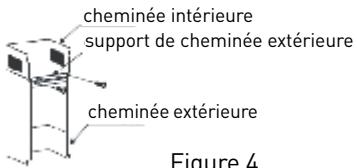

1. Installez le support de cheminée extérieure sur la cheminée extérieure à l'aide de 2 vis ST4*8 mm, en vous assurant que la cheminée intérieure reste flexible. Voir figure 4.

Figure 4

1. Suspendez la hotte au mur en ajustant sa position et fixez la hotte aspirante à l'aide de 2 vis de sécurité ST4*30 mm.

REMARQUE: Les deux évents de sécurité sont placés sur le capot arrêt et présentent un diamètre de 6 mm. Voir figure 5.

Figure 5

1. Réglez la hauteur de la cheminée intérieure par rapport à la position du support de cheminée intérieure et fixez l'ensemble à l'aide de 2 vis ST4*8 mm. Voir figure 6.

Figure 6

Conseils pour l'installation du conduit d'évacuation

Les règles suivantes doivent être rigoureusement suivies, afin d'obtenir une extraction d'air optimale :

• Gardez le conduit d'évacuation court et droit.
• Ne raccourcissez pas et n’entravez pas le conduit d’évacuation.
• Si vous utilisez un tuyau flexible, installez-le toujours de manière à ce qu'il soit bien tendu pour limiter les pertes de pression.
• Le non-respect de ces consignes de base réduira les performances de la hotte et augmentera son niveau sonore.
• Tous travaux d'installation doivent être réalisés par un électricien qualifié ou une personne compétente.
• Ne raccordez pas l'ensemble des conduits de la hotte à un système de ventilation existant qui est utilisé pour un autre appareil, comme des conduites de chauffage, de gaz ou d'air chaud. L'angle de courbure de la conduite de ventilation ne doit pas être inférieur à ; vous devrez orienter la conduite horizontalement. Autrement, faites remonter la conduite verticalement depuis le point d'entrée et guidez-la vers un mur extérieur.
• Une fois l'installation terminée, vérifie que la hotte aspirante est à niveau pour éviter toute accumulation de graisse sur une extrémité.

Assurez-vous que le conduit d'évacuation choisi pour l'installation respecte les normes applicables et est ignifugé.

Correct

Incorrect

AVERTISSEMENT : Pour des raisons de sécurité, veuillez utiliser uniquement des vis de fixation ou de montage représentant les dimensions recommandées dans ce manuel d'utilisation. Toute installation des vis ou fixation de l'appareil non conformes à ces instructions présente un danger électrique.

Utilisation de votre hotte aspirante

1. Mise en marche de l'appareil : une fois la hotte aspirante raccordée à l'alimentation principale, le rétroéclairage de l'ensemble des boutons s'allumera. L'affichage LED est fermé. La hotte aspirante ne fonctionne pas, elle passe en mode veille. Le rétroéclairage s'éteindra automatiquement au bout de 2 s. d'inactivité.

2. Bouton (marche/arrêt) :

• Appuyez sur le bouton (Marche/Arrêt), le cache frontal de la hotte aspirante s'ouvrira. Le rétroéclairage de ce bouton sera allumé et la hotte se mettra à fonctionner à vitesse faible. La lampe s'allumera également. Le rétroéclairage des boutons — (Diminuer), + (Augmenter) et (Lampe) s'allumera. Appuyez de nouveau sur le bouton (Marche/Arrêt) : le cache frontal de la hotte aspirante se fermera, le rétroéclairage de ce bouton s'éteindra et la hotte aspirante

sera mise hors service. L'ensemble des opérations fonctionnelles peut uniquement être réalisé lorsque le cache est ouvert.

1. Bouton (Lampe):

Appuyez sur le bouton (Lampe), le rétroéclairage de ce bouton et la lampe s'allumeront. Si vous appuyez de nouveau sur ce bouton, le rétroéclairage de ce bouton ainsi que la lampe s'éteindront. Les opérations suivantes peuvent être effectuées à plusieurs reprises.

1. Bouton [Augmenter]:
2. Appuyez sur le bouton + (Augmenter) : le rétroéclairage des boutons + (Augmenter), — (Diminuer) et Ⓞ (Marche/Arrêt) s'allume. La hotte aspirante se met à fonctionner à vitesse faible. L'affichage LED affichera l'indication « 1 »
3. Appuyez à nouveau sur le bouton + (Augmenter) lorsque la hotte fonctionne en vitesse faible fonctionne à vitesse moyenne et l'affichage LED affichera l'indication « 2 »
4. Appuyez à nouveau sur le bouton + (Augmenter) lorsque la hotte fonctionne à vitesse moyenne : le rétroéclairage du bouton + (Augmenter) s'éteindra. Les boutons — (Diminuer) et Ⓞ (Marche/Arrêt) resteront illuminés. La hotte aspirante fonctionne à vitesse élevée et l'affichage LED affichera l'indication « 3 ».
5. lle-ci continuera de fonctionner à vitesse élevée.
6. — Bouton [Diminuer]
7. Appuyez sur le bouton — (Diminuer) pour que la hotte diminue d'une vitesse, l'affichage indiquera la vitesse de fonctionnement actuelle. Si vous appuyez sur le bouton — (Diminuer) lorsque la hotte fonctionne à vitesse élevée, celle-ci passera en vitesse moyenne. Le rétroéclairage des boutons + (Augmenter), — (Diminuer) et (Marche/Arrêt) sera allumé. Si vous appuyez sur le bouton — (Diminuer) lorsque la hotte fonctionne à vitesse moyenne, celle-ci passera en vitesse faible. Le rétroéclairage des boutons + (Augmenter), — (Diminuer) et Ⓞ (Marche/Arrêt) sera allumé. Si vous appuyez à nouveau sur le bouton — (Diminuer) lorsque la hotte fonctionne à vitesse faible, la hotte s'éteindra, tout comme le rétroéclairage du bouton — (Diminuer).
8. Bouton (Minuterie):
9. ève à 5 min. La minuterie peut être répétée. Une fois le temps écoulé, la hotte aspirante et la lumière s'éteindront.
10. Une fois la minuterie réglée, si vous ajustez entre-temps la vitesse, le délais de la minuterie sera recalculé.

Attention :

• La hotte aspirante doit être débranchée de la source d'alimentation électrique avant toute opération d'entretien ou de nettoyage. Assurez-vous que la hotte aspirante est hors circuit au niveau de la prise murale et que la fiche est bien débranchée.
• Les surfaces extérieures se rayent et s’éraflent facilement. Veuillez suivre les instructions de nettoyage pour assurer le meilleur résultat possible sans endommager l'appareil.

Généralités

L'entretien, et en particulier le nettoyage, doivent être effectués une fois que l'appareil a refroidi. Évitez de laisser des substances alcalines ou acides (jus de citron, vinaigre, etc.) sur les surfaces.

Acier inoxydable

L'acier inoxydable doit être nettoyé régulièrement (par ex. une fois par) pour garantir une longue durée de vie. Essuyez-le à l'aide d'un chiffon propre et doux. Vous pouvez

également utiliser un produit de nettoyage spécial pour l'acier inoxydable.

Remarque :

Assurez-vous de bien essuyer l'acier inoxydable afin d'empêcher toute apparition de rayures disgracieuses.

Surface du panneau de commande

Le revêtement du panneau de commande peut être nettoyé à l'eau chaude savonneuse. Assurez-vous que le chiffon est propre et bien essoré avant de procéder au nettoyage. Utilisez un chiffon doux pour retarder tout excès d'humidité laissée après le nettoyage.

Information importante :

Employez des détergents neutres et évitez les produits chimiques agressifs, les détergents ménagers puissants ou les produits contenant des substances abrasives, car ils nuiraient à l'aspect de l'appareil, risqueraient de retoucher les éventuelles illustrations imprimées sur le panneau de commande et entraîneraient l'annulation de la garantie du fabricant.

Filtres à graissé

Les filtres à mailles pour les graisses peuvent être nettoyés à la main. Trempez-les dans de l'eau contenant un détergent dégraissant pendant 3 minutes, puis brossez-les à l'aide d'une brosse douce. N'appuyez pas trop fort pour éviter de les endommager. (Laissez-les sécher à l'air libre et à l'abri de la lumière directe du soleil.) Les filtres ne doivent pas être lavés en même temps que la vaisselle et les ustensiles de cuisine. Il est recommandé de ne pas utiliser de produit de rinçage. Référez-vous à la figure ci-contre pour démonter les filtres àGRAisse.

Installation des filtres à graisse

• Pour installer les filtres, veuillez suivre les quatre étapes suivantes.
• Inclinez le filtre dans les fentes situées à l'arrière de la hotte.
• Poussez le bouton situé sur la poignée du filtre.
• Relâchez la poignée une fois que le contrôle est enclenché en position.
• Répétez l'opération afin d'installer tous les filtres.

Filtre à charbon (non fourni)

Un filtre à charbon actif peut être utilisé pour neutraliser les odeurs. Normalement, le filtre à charbon actif doit être changé tous les trois à six mois, selon vos habitudes culinaires. La procédure d'installation du filtre à charbon actif est la suivante :

Version recyclage :

Pour transformer la hotte de la version évacuation en version recyclage, demandez à votre vendeur des filtres à charbon actif.

Installes le filtre à charbon actif (cassette)

• Pour installer le filtre à charbon actif, le filtre en aluminium doit être préalablement retiré.
• Ouvrez la grille, appuyez sur le dispositif de verrouillage, puis tirez le filtre vers le bas.
• Placez le filtre à charbon actif dans l'appareil, puis fixez-le en le tournant dans le sens inverse des aiguilles d'une montre.
• Remplacez la grille dans sa position initiale.

Installes le filtre à charbon actif (à découvert)

• Pour installer le filtre à charbon actif, le filtre en aluminium doit être préalablement retiré.
• Placez le filtre prédécoupé au-dessus du filtre aluminium.
• Remplacez le filtre aluminium.
• Il est conseillé de mettre la hotte en service quelques minutes avant de commencer à cuisiner. De même, il est conseillé de l’arrêter 15 minutes après avoir terminé la cuisson pour éliminer au maximum les odeurs et évacuer l'air vicié.

Remarque :

Assurez-vous que le filtre est correctement enclenché. Sinon, il se détachera et présentera un danger. - Lorsqu'un filtre à charbon actif est installé, la puissance d'aspiration est réduite.

Remplacement de l'ampoule

Important :

• L'ampoule doit être remplacée par le fabricant, l'un de ses techniciens ou une personne dûment qualifiée.
• Mettez toujours l'appareil hors tension avant d'effectuer toute opération sur ce dernier. Avant de manipuler l'ampoule, assurez-vous qu'elle ait complètement refroidi.
• Lorsque vous manipulez des ampoules, tenez-les avec un chiffon ou des gants pour veiller à ce que la transpiration n’entre pas en contact avec ces dernières, car cela pourrait réduire leur durée de vie.

Remplacement de l'ampoule

La source lumineuse de ce produit ne peut être remplacée que par des professionnels qualifiés. Veuillez-vous rapprocher du service après-vente en cas de défaillance de la source lumineuse. Il convient de retirer la source lumineuse à la fin de la vie utile du produit, le tri et le recyclage étant effectués séparément.

Le code ILCOS D pour cette lampe est : DSR-1.5/65-S-64

• modules LED - ampoule ronde
• Puissance maximale : 2 × 1,5 W
• Plage de tension : 12 V DC
• Dimensions : Φ64mm

Dépannage

Problème	Causes potentielles	Solution
La lumière s'éclaire mais le moteur ne fonctionne pas.	Le commutateur du ventilateur est désactivé.	Sélectionnez une position pour le commutateur du ventilateur.
	Le ventilateur est en panne.	Contactez le centre de service.
	Le moteur est en panne.	Contactez le centre de service.
La luzère ne s'éclaire pas, le moteur ne fonctionne pas.	Les fusibles de l'habitation sont défectueux.	Réinitialisez/Remplacez les fusibles.
	Le cordon d'alimentation est détached ou débranché.	Ré-insérez le cordon dans la prise de courant. Activez la prise de courant.
Fuite d'huile	Le clapet anti-retour et le dispositif de sortie présentent un défaut d'étanchéité.	Démonze le clapet antiretour et scellez à l'aide d'un produit d'étanchéité.
	Une fuite se trouve au niveau du raccordement de la cheminée et de son cache.	Démonze la cheminée et scellez la fuite.
La luzère ne fonctionne pas.	Les ampoules sont défectueuses/cassées.	Remplacez les ampoules conformément au présence mode d'emploi.
Aspiration insuffisante	La distance entre la hotte et la cusinière est trop grande.	Remontez la hotte à la bonne distance.
La hotte aspirante est penchéée.	Les vis de fixation ne sont pas suffisamment serrées.	Serrez la vis de suspension en procédant à un alignement horizontal.

REMARQUE : Toute réparation électrique effectuée sur cet appareil doit être conforme à votre législation locale, nationale et fédérale. En cas de doute, veuillez contacter le centre de service avant d’entreprendre quoi que ce soit. Débranchez toujours l'appareil de la source d'alimentation électrique si vous avez besoin d'ouvrir l'appareil.

Mise au rebut des matériaux d'emballage

Les matériaux d'emballage protègent votre machine contre les dommages susceptibles de survenir pendant le transport.

Ces matériaux sont respectueux de l'environnement puisqu'ils sont recyclables. Le recyclage des matériaux permet à la fois d'économiser les matières premières et de réduire la production de déchets.

Collecte sélective des déchets électriques et électroniques

Cet appareil comporte le symbole DEEE (Déchet d'Equipement Électrique et Électronique) signifiant qu'en fin de vie, il ne doit pas être jeté aux déchets ménagers, mais déposé au centre de tri de la localité. La valorisation des déchets permet de contribuer à préserver notre environnement.

Protection de l'environnement - directive 2012/19/EU

Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des appareils électriques et électroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utilisateur.

C'est pour cette raison que votre appareil, tel que le signale le symbole apposé sur sa plaque signalétique ou sur l'emballage, ne doit en aucun cas être jeté dans une poubelle publique ou privée destinée aux ordures ménagères. L'utilisateur a le droit de déposer l'appareil dans des lieux publics de collecte procédant à un tri sélectif des déchets pour être soit recyclé, soit réutilisé pour d'autres applications conformément à la directive.

Pour la sécurité des enfants, rangez vos valeurs en lieu sûr jusqu'à ce qu'ils soient mis au rebut, hors de votre domicile.

Nos emballages peuvent faire l'objet

d'une consigne de tri.

Pour en savoir plus: www.consignesdetri.fr
