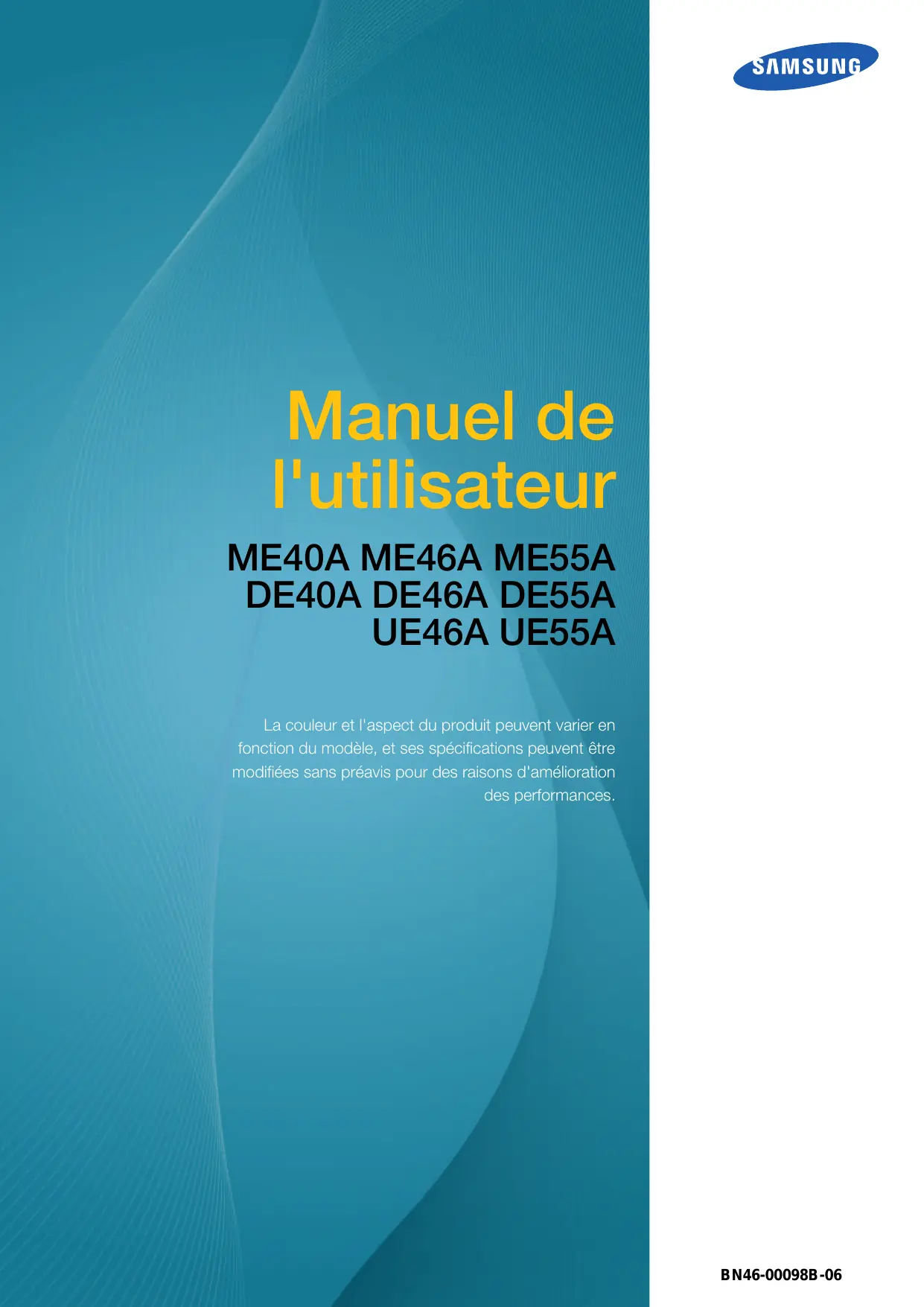

Manuel de l'utilisateur ME40A ME46A ME55A DE40A DE46A DE55A UE46A UE55A La couleur et l'aspect du produit peuvent varier en fonction du modèle, et ses spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration des performances.
Microsoft, Windows et Windows NT sont des marques déposées de Microsoft Corporation. VESA, DPM et DDC sont des marques déposées du groupe Video Electronics Standards Association. Toutes les autres marques sont la propriété de leurs détenteurs respectifs.
(c.-à-d; si vous n'avez pas pris la peine de lire le présent manuel d'utilisation).
(c.-à-d; si vous n'avez pas pris la peine de lire le présent manuel d'utilisation).
Contactez le Centre de service clientèle si l'intérieur du produit doit être nettoyé (des frais de service seront facturés).
(OU LE DOS). L'INTÉRIEUR NE CONTIENT AUCUNE PIÈCE GÉRABLE PAR L'UTILISATEUR. CONFIEZ TOUT ENTRETIEN AU PERSONNEL QUALIFIÉ.
Il est dangereux d'établir un quelconque contact avec des pièces internes de ce produit. Ce symbole vous avertit qu'une documentation importante relative au fonctionnement et à la maintenance de ce produit a été fournie avec ce dernier.
Insérez complètement la fiche pour qu'elle soit bien bloquée.
Menus Réglage de l'écran Réglage du son Configuration système Paramètres d'outil Autres fonctions Guide de dépannage Photos et de la Musique
Connexion à un réseau sans fil Paramètre du réseau sans fil WPS(PBC) One Foot Connection Configuration réseau ad hoc Réglage de l'heure
Vérifiez les éléments suivants :
Permet de passer d'un élément de menu à un autre de manière verticale, ou de régler des valeurs de menu sélectionnées. Ce bouton multifonction offre les deux fonctions suivantes.
La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité.
AV/composant. Permet de se connecter à un ordinateur via un câble DP. Permet le branchement à un périphérique source via un câble HDMI. Permet de se connecter à un autre produit via un câble DVI.
MUTE ou appuyez sur la touche de réglage du volume (+ VOL -).
MagicInfo ne peut être activé que lorsqu'un boîtier réseau (vendu séparément) est connecté.
1. Installation sur une paroi perpendiculaire A Minimum 40 mm Pour plus d'informations, contactez le service clientèle de Samsung. A Minimum 50 mm
Installez votre support mural sur une paroi solide perpendiculaire au sol. Avant de fixer le support mural sur des surfaces telles qu'une plaque de plâtre, contactez votre revendeur le plus proche pour obtenir plus d'informations. Si vous installez le produit au plafond ou sur une paroi inclinée, il peut chuter et provoquer des blessures corporelles graves.
être connecté à un éventail de dispositifs, tels que des ordinateurs, des caméscopes, des haut-parleurs, des décodeurs et des lecteurs de disque DVD/Blu-ray.
Sélectionnez la méthode de connexion adaptée à votre ordinateur.
La qualité d'image des écrans LCD TFT peut se détériorer si vous ne sélectionnez pas la résolution optimale.
Pour de plus amples informations sur le menu Source, reportez-vous à la section page130.
Magicinfo Lite Vidéos Si aucune fenêtre d'installation du logiciel n'est affichée sur l'écran principal, procédez à l'installation à l'aide du fichier d'exécution "MDC Unified" situé dans le dossier MDC du CD.
4 Sélectionnez "Launch MDC Unified" et cliquez sur "Finish" pour exécuter immédiatement le programme MDC.
3 Utilisation de MDC
Vous devez brancher un câble série RS-232C aux ports série de l'ordinateur et du moniteur.
Entrez l'IP du périphérique d'affichage principal et connectez le périphérique à l'ordinateur. Un périphérique d'affichage peut se brancher à un autre à l'aide d'un câble série RS-232C.
La gestion de la connexion comprend la Liste des connexions et les Options de modification de la liste de connexions. Liste des connexions – Présente les informations des connexions, telles que la configuration de connexion (IP/COM, numéro de port, MAC et Connection Type), le statut de la connexion, Set ID Range et les périphériques détectés. Chaque connexion peut comprendre 100 périphériques maximum connectés en série. Tous les LFD détectés dans une connexion sont répertoriés dans la liste de périphériques, dans laquelle l'utilisateur peut créer des groupes et envoyer des commandes aux périphériques détectés. Options de modification de la liste de connexions – Sont incluses les options Add, Edit, Delete et Refresh.
Choisissez les périphériques d'affichage dans la liste de moniteurs LFD, puis sélectionnez l'onglet Picture.
Sélectionnez un élément et modifiez le paramètre d'écran correspondant. Cette option permet d'afficher des images dynamiques.
3 Utilisation de MDC
Vous pouvez utiliser les boutons -/+ pour régler le Zoom. Vous pouvez déplacer l'écran à l'aide des boutons haut/bas/gauche/droite. Detail Vous pouvez afficher les détails de la taille d'écran sélectionnée. PC Screen Adjustment Vous pouvez régler la fréquence ou procéder à des réglages précis en utilisant les boutons -/+ avec les options Coarse ou Fine. Pour déplacer l'écran, cliquez sur l'une des quatre images situées sous Position. Pour régler automatiquement la fréquence, procéder à des réglages précis ou déplacer l'écran, cliquez sur Auto Adjustment.
Vous pouvez modifier les paramètres audio. Choisissez les périphériques d'affichage dans la liste de moniteurs LFD, puis sélectionnez l'onglet Sound.
Un maximum de 6 écrans peut être attribué à V si 15 écrans sont attribués à H.
Vous pouvez afficher la disposition des écrans (configurés par le diviseur d'écran) ou la modifier suivant vos besoins. Les options Screen Position et Preview sont activées si la fonction Video Wall est activée. Notez bien que si plusieurs moniteurs LFD sont sélectionnés, l'option Preview est activée uniquement si les paramètres de H et V correspondent à la disposition des moniteurs sélectionnés. Pour modifier la Position, sélectionnez un moniteur LFD et faites-le glisser jusqu'à son nouvel emplacement. La plage des paramètres du diviseur d'écran varie en fonction du modèle.
Fan Speed Configurez la vitesse du ventilateur. Temperature Détectez la température interne en indiquant la plage de température.
Verrouillez les boutons du périphérique d'affichage. Pour déverrouiller les boutons, réglez Button Lock sur Off.
Not Optimum Mode OSD Choisissez d'afficher ou non un message quand un mode non compatible est sélectionné. No Signal OSD Choisissez d'afficher ou non un message quand aucun signal d'entrée n'est détecté. MDC OSD Choisissez d'afficher ou non un message quand des paramètres sont modifiés par MDC.
L'option Holiday Management permet d'empêcher des périphériques qui sont configurés pour se mettre sous tension en fonction du Timer de se mettre sous tension à une date précise. La fonction Holiday Management peut être activée ou désactivée dans le menu des paramètres du Timer.
Cette fonction empêche le phénomène de rémanence d'image quand l'écran du périphérique d'affichage sélectionné reste statique pendant une période prolongée. Réglez manuellement le rétroéclairage de l'écran sélectionné. Si le paramètre Auto Lamp Control est réglé, Manual Lamp Control passera automatiquement en position Off.
Gestion de groupe Création de groupes
Il est impossible d'utiliser des noms de groupe en double.
3 Utilisation de MDC
Gestion de programme Création de programmes Créez et enregistrez un programme sur la base de groupes.
L'écran que vous souhaitez commander n'apparaît pas dans le diagramme d'informations du système.
L'écran que vous souhaitez commander n'apparaît pas dans les autres grilles d'information.
Control est définie sur Disable. Pour remédier à ce problème, exécutez à nouveau le programme et définissez Remote Control sur Enable.
à l'aide des boutons
Appuyez sur le bouton [
, puis sur le bouton
Pour utiliser l'option Position après avoir sélectionné Adapter à l’écran en HDMI (1080i/1080p) ou Composant (1080i/1080p) ou Personnalisé, procédez comme suit. Appuyez sur le bouton [ Appuyez sur le bouton Appuyez sur le bouton [
/ Position: Permet d'ajuster la position de l'écran de l'ordinateur s'il n'est pas centré ou s'il n'occupe pas tout l'écran. Appuyez sur le bouton ou
Réinitialiser Image : Permet de rétablir les paramètres par défaut de l'image.
4 Réglage de l'écran
INFORMATIONS DE SANTÉ ET DE SÉCURITÉ IMPORTANTES CONCERNANT LES IMAGES EN 3D. Vous devez lire et comprendre les informations de sécurité suivantes avant d'utiliser la fonction 3D. Avertissement
2D » ou quand il est
Les formats 3D indiqués ci-dessous sont recommandés par l'association HDMI et doivent être pris en charge.? Format de signal source
En cas d'absence de signal vidéo, le son des haut-parleurs du produit et des haut-parleurs externes sera coupé. La valeur Nuit égalise et baisse le volume de tous les canaux pour que chacun soit moins bruyant. Cette valeur Nuit est utile de nuit, quand vous voulez maintenir un volume faible. Pour utiliser le contrôle de volume d'un périphérique source connecté, attribuez la valeur Arrêt à l'option Volume auto. Il est possible qu'une modification apportée au contrôle de volume du périphérique source connecté ne soit pas appliquée si l'option Volume auto est définie sur Normal ou Nuit.
ENTER[ Vous pouvez lire du contenu enregistré en mémoire interne ou sur un périphérique USB. Vous pouvez aussi lire du contenu via MagicInfo Lite Server après avoir établi une connexion à un réseau. Pour plus d'informations sur l'utilisation de MagicInfo Lite Server, consultez le manuel d'utilisation de MagicInfo Lite Server.
Si vous quittez un film pendant sa lecture, vous pouvez reprendre ce film à l'endroit où vous l'avez arrêté. La fonction Reprendre ne prend pas en charge les utilisateurs multiples. (Elle mémorise uniquement le point d'arrêt de lecture du dernier utilisateur.)
Si les informations d'index sont endommagées ou non prises en charge, vous ne pourrez pas utiliser la fonction Rech. scène.
2 ]. Le fichier sera
Vous trouverez ci-dessous une série de tableaux répertoriant les options disponibles et les média auxquels s'applique chaque option.
Cette liste peut contenir les périphériques source suivants. Les périphériques source répertoriés dans la liste varient en fonction de la source sélectionnée.
Pour de plus amples informations sur le menu Paramètres AllShare, reportez-vous à la section page143.
Pour obtenir les valeurs d'adresse IP, de masque de sous-réseau, de passerelle et de DNS, contactez votre fournisseur de services Internet. Si vous avez un ordinateur Windows, vous pouvez aussi obtenir ces valeurs grâce à votre ordinateur. Vous pouvez utiliser des modems ADSL qui prennent en charge DHCP si votre réseau requiert une adresse IP statique. Les modems ADSL prenant en charge DHCP vous permettent aussi d'utiliser des adresses IP statiques.
Obtention des valeurs de connexion réseau Pour afficher les valeurs de connexion réseau sur la plupart des ordinateurs Windows, procédez comme suit.
2 Dans la boîte de dialogue qui apparaît, cliquez sur l'onglet Support. Au niveau de l'onglet Support, cliquez sur le bouton Détails. Les valeurs de connexion réseau s'affichent alors.
Pour configurer la connexion réseau câblée de votre produit manuellement, procédez comme suit :
2 et le processus de vérification commence.
Pour connecter votre produit à votre réseau sans fil, vous avez besoin d'un modem ou d'un routeur sans fil et d'un adaptateur LAN sans fil Samsung (WIS09ABGN, WIS09ABGN2 ou WIS10ABGN - vendu séparément), que vous branchez au port USB arrière ou latéral de votre produit. Reportez-vous au schéma ci-dessous.
(point d'accès avec serveur DHCP)
WIS10ABGN) pour utiliser un réseau sans fil.
La plupart des réseaux sans fil présentent un système de sécurité facultatif qui requiert que les appareils accédant au réseau transmettent un code de sécurité chiffré appelé clé d'accès ou de Code de sécurité. La Code de sécurité repose sur une phrase secrète, généralement un mot ou une série de lettres et chiffres d'une longueur précise qu'il vous est demandé d'entrer quand vous configurez la sécurité de votre réseau sans fil. Si vous utilisez cette méthode de configuration de connexion réseau et disposez d'une Code de sécurité pour votre réseau sans fil, vous devrez entrer la phrase secrète pendant le processus de configuration automatique ou manuelle. Comment configurer automatiquement
2 / / de votre télécommande pour sélectionner des chiffres/caractères. Appuyez sur le bouton [ ] pour saisir les caractères.
Obtention des valeurs de connexion réseau Pour afficher les valeurs de connexion réseau sur la plupart des ordinateurs Windows, procédez comme suit :
2 Dans la boîte de dialogue qui apparaît, cliquez sur l'onglet Support. Au niveau de l'onglet Support, cliquez sur le bouton Détails. Les valeurs de connexion réseau s'affichent alors.
Pour configurer la connexion réseau câblée de votre produit manuellement, procédez comme suit :
2 / / de votre télécommande pour sélectionner des chiffres/caractères. Appuyez sur [ ] pour saisir les caractères.
Répétez ce processus de saisie pour chaque zone de l'Adresse IP. Si vous vous trompez en saisissant un nombre, entrez-le de nouveau pour le corriger. Vous pouvez aussi appuyer sur le bouton
15 16 Appuyez sur la touche
Connection, vous devez vous connecter en recourant à l'une des autres méthodes disponibles. Vous pouvez vérifier le matériel qui prend en charge One Foot Connection sur le site www.samsung.com.
], et appuyez à nouveau sur [
Vous pouvez aussi choisir l'une des autres méthodes de configuration de connexion disponibles.
6 Si les paramètres du routeur sans fil changent ou si vous installez un nouveau routeur sans fil, vous devez recommencer la procédure de One Foot Connection, en commençant à l'étape 1.
Ainsi, vous obtenez toujours la qualité optimale de transmission de contenu et un débit maximal.
Une fenêtre d'alerte apparaît pour vous informer que le contenu multimédia (vidéos, photos, musique) envoyé depuis un téléphone portable s'affichera sur votre produit. Le contenu est automatiquement lu 3 secondes après l'apparition de la fenêtre d'alerte. Si vous appuyez sur le bouton RETURN ou EXIT quand la fenêtre d'alerte apparaît, le contenu multimédia n'est pas lu.
] pour sélectionner Autor.. Ainsi, le téléphone est autorisé à accéder librement au produit et à utiliser la fonction Média pour lire du contenu.
Pour de plus amples informations sur le menu MDC, reportez-vous à la section page66.
Modification de la configuration de l'horloge
Définissez la Date et l'Heure. Utilisez les boutons de direction gauche et droite pour passer d'une zone de saisie à la suivante. Une fois la saisie terminée, appuyez sur [ Fermer, puis appuyez sur [
Configuration de la gestion des vacances
Sélectionnez les dates de début et de fin des vacances que vous voulez ajouter à l'aide des
Les paramètres Progr. activ. et Progr. désact. sélectionnés ne s'activeront pas.
Une modification du paramètre linguistique est appliquée uniquement au menu à l'écran. Elle ne concerne pas les autres fonctions de votre ordinateur.
Lorsque la sélection Source principale est réglée sur Tout, l'écran effectue deux fois la recherche parmi toutes les entrées de source vidéo pour en détecter une active, puis il revient à la première source vidéo de la séquence s'il ne trouve pas de vidéo.
Auto-comm. source Mode Jeu sur Arrêt dans le menu Système.
Le Mode Image est défini sur Standard et le Mode Son sur Cinéma.
La température de fonctionnement conseillée pour ce produit se situe entre 75 et 80 C (sur la base d'une température ambiante de 40 C). L'écran s'assombrit si la température actuelle dépasse la limite indiquée. Si la température continue d'augmenter, le produit s'éteint afin d'éviter la surchauffe.
Sélectionnez ou saisissez un nom de périphérique. Ce nom peut être affiché sur les télécommandes réseau sur le réseau.
Le son du produit n'est pas émis via le récepteur.
Faites bien attention à ne pas retirer le lecteur USB tant que la mise à niveau n'est pas terminée.
Programme local · Gestionnaire des programmes locaux Gestionnaire de contenu
Configurez les paramètres de lecture à partir de Programme local. Vous pouvez aussi sélectionner et lire du contenu d'une mémoire interne ou d'un périphérique USB en fonction de la séquence de lecture personnalisée.
USB a pour effet de désactiver la fonction de copie. Contenu Mémoire interne Aucun élément
2 3 Vous pouvez modifier la configuration du Mode Image ou du Mode Son, ou retirer de manière sécurisé un périphérique USB (Retirer le périphérique USB en toute sécurité) pendant la lecture du contenu en appuyant sur le bouton TOOLS de la télécommande.
(Dynamique, Standard, Naturel, Cinéma) Avant de contacter le service clientèle de Samsung, nous vous invitons à tester votre produit en suivant la procédure décrite ci-après. Si le problème persiste, contactez le service clientèle.
Si l'écran n'affiche aucune image et que le voyant d'alimentation clignote, bien que l'appareil soit correctement connecté à un ordinateur, procédez aux tests demandés.
2 Si l'écran reste noir, vérifiez l'ordinateur, le contrôleur vidéo et le câble.
"Mode non optimal" s'affiche brièvement en cas de sélection d'un mode supérieur à la résolution prise en charge (pour plus d'informations à ce sujet, reportez-vous à la section "Résolutions prises en charge").
HDMI-DVI est branché au produit et à l'ordinateur.
Ils sont provoqués par l'ordinateur ou la carte graphique. Pour résoudre le problème, réglez la taille de l'écran dans les paramètres HDMI ou DVI de la carte graphique. Si le menu relatif aux paramètres de la carte graphique n'inclut pas d'option permettant de régler la taille de l'écran, effectuez une mise à niveau du pilote de la carte graphique. (Pour plus d'informations sur le réglage de l'écran, contactez le fabricant de la carte graphique ou de l'ordinateur.)
Le voyant d'alimentation est éteint. L'écran ne s'allume pas.
("2.2Connexion et utilisation d'un ordinateur")
("2.2Connexion et utilisation d'un ordinateur") Assurez-vous que le périphérique connecté à l'appareil est sous tension.
Consultez le tableau des modes de signal standard et réglez la fréquence et la résolution maximales conformément aux spécifications de l'appareil.
("2.2Connexion et utilisation d'un ordinateur")
Appuyez sur une touche du clavier ou déplacez la souris pour revenir à l'écran précédent.
Il n'y a pas de son.
("2.2Connexion et utilisation d'un ordinateur") Vérifiez le volume.
Si le problème subsiste après avoir réglé le volume sur le niveau maximum, réglez le volume de la carte son de l'ordinateur ou de votre logiciel.
La télécommande ne fonctionne pas.
Vérifiez que les piles ne sont pas déchargées. Vérifiez l'absence de panne de courant. Vérifiez que le cordon d'alimentation est bien connecté. Vérifiez la présence éventuelle d'un éclairage spécial ou d'enseignes au néon à proximité de l'appareil.
Un bip est émis au démarrage de mon ordinateur.
ou en accédant à la configuration du BIOS sur l'ordinateur.
Affichage l'écran de veille ou en accédant à la configuration du BIOS sur l'ordinateur.
Consultez le guide d'utilisateur relatif à votre PC ou à votre carte graphique pour obtenir des instructions plus précises sur les réglages.
Play. L'échange de données bidirectionnel entre le moniteur et l'ordinateur optimise les paramètres du moniteur. L'installation du moniteur s'effectue automatiquement. Vous pouvez toutefois personnaliser les paramètres d'installation si vous le souhaitez. En raison de la nature de la fabrication de cet appareil, il se peut qu'environ 1 pixel par million (1 ppm) soit plus lumineux ou plus sombre sur l'écran. Cela n'a aucune incidence sur les performances du produit. Classe A (équipement de communication d’informations à usage industriel) À l'attention des revendeurs et utilisateurs. Cet appareil est conforme aux normes CEM relatives à un usage industriel (classe A) et peut donc être utilisé ailleurs que chez des particuliers.
Une telle différence de tension augmente avec le temps et amincit les cristaux liquides. Lorsque cela se produit, il est possible qu'une image précédente reste affichée sur l'écran lors du changement de motif. Pour éviter ce phénomène, il convient de réduire la différence de tension accumulée.
Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement.
Le menu Gamma permet de régler l'échelle de gris qui représente les tons moyens de l'écran. Le réglage de la luminosité affecte la luminosité de tout l'écran, tandis que celui du Gamma affecte uniquement la luminosité moyenne.
L'échelle renvoie aux niveaux d'intensité de couleur qui présentent des variations de changement de couleur, depuis les zones plus sombres jusqu'aux zones plus claires de l'écran. Les modifications de luminosité d'écran sont exprimées par variation du blanc et du noir, et l'échelle de gris renvoie à la zone moyenne entre le noir et le blanc. Tout changement de l'échelle de gris par ajustement du gamma modifiera la luminosité moyenne de l'écran.
La fréquence de balayage, ou fréquence de rafraîchissement, renvoie à la fréquence à laquelle l'écran est actualisé. Les données de l'écran sont transmises pendant le rafraîchissement de l'écran pour afficher une image, sans que cela soit visible à l'œil nu. Le nombre de rafraîchissements de l'écran s'appelle la fréquence de balayage et se mesure en Hz. Si cette fréquence est de 60 Hz, cela signifie que l'écran est rafraîchi 60 fois par seconde. La fréquence de balayage de l'écran dépend des performances des cartes graphiques de votre PC et de votre produit.
Les caractères ou images qui s'affichent sur l'écran du produit se composent de points (pixels). Les pixels sont transmis en lignes horizontales, qui sont ensuite organisées verticalement pour créer une image. La fréquence horizontale est mesurée en kHz et représente le nombre de transmissions et d'affichages par seconde des lignes horizontales sur l'écran du produit. Si la fréquence horizontale est de 85, cela signifie que les lignes horizontales qui constituent une image sont transmises 85 000 fois par seconde, et cette fréquence est indiquée comme suit : 85 kHz.
Par ex. : une résolution de 1920 x 1080 comprend 1 920 pixels horizontaux (fréquence horizontale) et 1 080 lignes verticales (résolution verticale).
La fonctionnalité Plug & Play permet un échange d'informations automatique entre un produit et un ordinateur pour produire un affichage optimal. Le produit utilise la norme internationale VESA DDC pour exécuter la fonction Plug & Play.
