MODE D'EMPLOI SP1 PACK EXPLORER KODAK

Manuel d'utilisation

PRÉCAUTIONS Introduction Merci d’avoir acheté ce caméscope numérique de KODAK PIXPRO. Veuillez lire attentivement ce manuel avant l’utilisation et le conserver dans un endroit sûr pour toute consultation ultérieure.

Droit d’auteur Droit d’auteur 2013 JK Imaging Ltd. Tous droits réservés. Aucune partie de cette publication ne peut être reproduite, transmise, transcrite ou stockée dans un système de restitution ni traduite en aucune langue ou aucun autre langage informatique, sous quelque forme ou par quelque moyen que ce soit, sans l’autorisation écrite préalable de JK Imaging Ltd..

Marques commerciales Toutes les marques commerciales mentionnées dans le présent manuel sont citées à titre d’information uniquement et sont la propriété de leurs ayants droit respectifs.

À propos de ce manuel Ce manuel vous fournit les instructions nécessaires à l’utilisation de votre caméscope numérique KODAK PIXPRO. Beaucoup d’efforts ont été fais pour que le contenu de ce manuel soit le plus précis possible toutefois, JK Imaging Ltd. se réserve le droit de procéder à des modifications sans avis préalable.

Symboles utilisés dans ce manuel Tout au long de ce manuel, les symboles ci-après vous permettront de trouver des informations de manière rapide et facile. Indique des informations importantes à savoir. Indique certaines précautions à prendre pendant l’utilisation du caméscope.

AVANT DE COMMENCER Pour nos clients aux USA. Testé et conforme aux normes FCC. POUR USAGE DOMESTIQUE OU SUR LE LIEU DE TRAVAIL. Réglementation FCC Cet appareil est conforme aux normes de la section 15 des règlements FCC. Son utilisation est soumise aux deux conditions suivantes : 1) Cet appareil ne doit pas provoquer d’interférences nuisibles et 2) Cet appareil doit résister à toutes interférences y compris à des interférences susceptibles d’entraîner un fonctionnement indésirable.

Pour nos clients en Europe Le symbole «CE» indique que ce produit répond aux exigences européennes de sécurité, d’hygiène, d'environnement et de protection du consommateur. Les caméscopes marqués du symbole «CE» sont destinés à la vente en Europe. Le symbole (poubelle sur roue barrée d’une croix WEEE annexe IV) indique une collecte séparée des déchets d’ équipements électriques et électroniques dans les pays européens. Veuillez ne pas jeter l’équipement dans les ordures domestiques. Merci de procéder à un recyclage responsable de vos produits électroniques.

Déclaration de conformité Partie responsable:

CONSIGNES DE SÉCURITÉ Remarques sur les caméscopes : •

Éviter de ranger ou d’utiliser le caméscope dans les emplacements suivants : 1. À la lumière directe du soleil pendant une longue période ou à une température élevée (au-dessus de 40 °C) ; 2. Dans un environnement soumis à des champs magnétiques puissants ; Si vous envisagez de ne pas utiliser l’appareil pendant un certain temps, nous vous suggérons de transférer les photos vers un autre support et de retirer la carte mémoire. Si le caméscope est transporté sans transition d’un endroit froid à un endroit chaud (de température inférieure à 40°C), l’humidité peut former de la condensation à l’intérieur de l’appareil. Nous vous conseillons d'attendre que le caméscope atteigne la température ambiante avant de le mettre en marche. JK Imaging décline toute responsabilité quant à la perte de données.

Remarques sur la carte mémoire : •

Lors de l’utilisation d’une nouvelle carte mémoire neuve ou d’ une carte mémoire ayant été initialisée par un PC, prenez soin de formater la carte si le caméscope n’arrive pas à la lire. Cependant, sauvegardez au préalable toutes vos données de la carte car le formatage va causer la perte de celles-ci. Ne pas modifier directement les données de la carte mémoire. Copier les données sur votre PC avant de les modifier. Il ne faut pas changer le nom du fichier ou le nom du dossier dans la carte de mémoire dans votre ordinateur, afin d’éviter que le fichier original ou le dossier original ne soit pas identifié ou identifié incorrectement dans votre caméra. Ne retirez ou n’insérez de carte mémoire que si le caméscope est éteint. Dans le cas contraire, vous risquez de perdre et/ou de corrompre vos données. Lorsque vous insérez une carte mémoire, assurez-vous que

l'encoche de la carte correspond aux marquages sur le dessus de la fente pour carte.

Remarques sur l'afficheur LCD : • • •

Quelques pixels clairs ou sombres sont visibles sur l’afficheur LCD, ceci est dû à la technologie de fabrication actuelle des LCD. Ceci est normal. Ces pixels clairs ou sombres n’altèrent en aucune façon la qualité de l’ image photo ou vidéo. Si l’afficheur LCD est endommagé, faites particulièrement attention aux cristaux liquides de l’écran. En cas de problème de ce genre, agissez immédiatement conformément aux recommandations ci-dessous : 1. Si les cristaux liquides touchent votre peau, lavez-la soigneusement à l’eau courante et savonneuse. 2. Si les cristaux liquides ont atteint vos yeux, rincez les à l’eau claire pendant au moins 15 minutes avant de demander une assistance médicale. 3. Si les cristaux liquides sont ingérés, rincez votre bouche complètement avec de l’eau et essayez de vomir. Cherchez ensuite sans délai une assistance médicale.

Veuillez lire attentivement les informations importantes suivantes avant d’utiliser votre appareil : • • • • • •

Évitez de démonter ou de tenter de réparer le caméscope vous-même. Ne faites pas tomber le caméscope ni ne le soumettez aux chocs. Une manipulation erronée peut endommager l'appareil et annuler de ce fait la garantie. Éteignez le caméscope avant d’insérer ou de retirer la carte mémoire. Ne touchez pas à la l’objectif du caméscope. N’exposez pas l’objectif du caméscope à la lumière directe du soleil sur une période prolongée. N’utilisez pas de détergents abrasifs ou de nettoyants à base d'alcool ou de solvant pour nettoyer le corps du caméscope. Nettoyez en essuyant l’objectif (lentille) du caméscope avec une serviette de nettoyage de lentille pour professionnels et un produit spécial de nettoyage pour caméras et produits électroniques.

Fonctions et notes Faculté hydrofuge/anti poussière/anti chute/antigel •

Votre caméscope possède l'indice de protection à l’eau 8 (IPX8) JIS/IEC et à la poussière 6 (IP6X). La hauteur anti chute est de 1,5M. La température antigel convenable varie entre -10℃ et 40℃

Les accessoires fournis avec le caméscope ne sont pas destinés à être utilisés dans un environnement humide.

Précautions avant l’utilisation •

Assurez-vous que les compartiments de Micro SD et de l'interface HDMI/USB (ci-après appelés "compartiment interface") sont verrouillés correctement.

Les joints en caoutchouc des surfaces de contact des compartiments et des volets doivent être propres et libres de tout objet afin d’assurer une étanchéité optimum.

Tout appareil doté de joint d'étanchéité abîmé ne doit pas être utilisé dans un environnement humide.

N’utilisez pas le caméscope dans l’environnement d'une source thermale.

Une dragonne doit être utilisée lors de l’utilisation dans l’eau du caméscope.

Précautions à prendre durant l’utilisation •

N’utilisez pas le caméscope au-delà des cinq mètres de profondeur sous l’eau.

N’utilisez pas le caméscope sous l’eau pendant plus de 2 heures.

Évitez de faire tomber la camera soudainement dans l'eau. Un impact peut causer les compartiments Micro SD ou de l'interface de s'ouvrir.

N’ouvrez pas le compartiment Micro SD ou d’interface sous l’eau.

Si la caméra ne peut plus être, veuillez contacter notre centre de service.

Précautions d’entretien après l'utilisation •

Nettoyez le caméscope à l’aide d’un chiffon non pelucheux propre.

À l’ouverture du compartiment Micro SD ou d’interface, des gouttes d'eau peuvent être visibles sur la face intérieure du compartiment Micro SD ou d’interface et/ou sur la surface de contact du corps du caméscope; veillez bien les sécher.

Après avoir utilisé le caméscope dans l’eau ou près du sable, de la boue ou dans d’autres milieux étrangers, lavez-le à l’eau claire (n’ouvrez pas le compartiment Micro SD et d’interface pendant le nettoyage). Après le lavage, essuyez le caméscope à l’aide d’un chiffon non pelucheux propre.

Afin d’assurer une bonne étanchéité du caméscope, débarrassez les joints d’étanchéité et leurs rainures de la poussière, du sable et de tout corps étranger.

N’utilisez pas de produits chimiques pour nettoyer le caméscope. N’utilisez pas de graisse de silicone sur le joint. Les joints d’étanchéité en caoutchouc craquelés ou fissurés favorisent l’entrée de l’eau dans le caméscope. Consultez le Service après-vente pour réparation.

TABLE DES MATIÈRES PRÉCAUTIONS1 Introduction1 AVANT DE COMMENCER2 CONSIGNES DE SÉCURITÉ4 Remarques sur les caméscopes4 Remarques sur la carte mémoire4 Remarques sur l'afficheur LCD5 euillez lire attentivement les informations V importantes suivantes avant d’utiliser votre appareil5 Fonctions et notes6 Faculté hydrofuge/anti poussière/antichute/antigel6 Précautions avant l’utilisation6 Précautions à prendre durant l’utilisation6 Précautions d’entretien après l'utilisation7

TABLE DES MATIÈRES8 MISE EN MARCHE12 Accessoires12 Nom de chaque partie13 Installez la batterie et la carte mémoire14 Charger la batterie15 Mise en marche / arrêt16 Réglage de la langue et de la date/heure17

églez votre langue,et Date/Heure dès la R première mise sous tension17 Réinitialiser votre langue18 Réinitialiser Date/Heure19

FONCTIONNEMENT DE BASE20 Enregistrement de films20 Fonction zoom20 Pixel de l'image21 Couleur de l’image21 Affichage de l’écran LCD22 Écran de prise de vue22 DISP (affichage des données)23 Enregistrement vidéo24 Lecture25 Panorama26

LECTURE28 Prévisualisation des photos et des vidéos28 Vidéo28 Zoom avant des photos30 Affichage de l’écran en mode de lecture31 Suppression de photos et de vidéos32

MENU DE CONFIGURATION33 Menu de FUNC33 Métrage de l’exposition33 Paramètres de focalisation34 Mode macro34 ISO35 Paramètres de balance des blancs35 Diaporama36 HDR37 Redimensionner37 Effet de couleur38 Configuration d’image39 Taille40 Qualité de l’image40 VIS41 Continu AF41 DISP42 Zoom42 Prises de vue en rafale43 Paramètres du retardateur43 Impression de la date44 Visualisation rapide44

Configuration de base45 Configuration du bip46 Économiseur d’énergie46 Réglage du temps47 Heure du monde47 Réglage de la langue48 Formatage de la mémoire48 Réinitialisation49 Copie vers carte mémoire49 Version du logiciel50 Configuration de la lecture51 Protéger52 Supprimer53

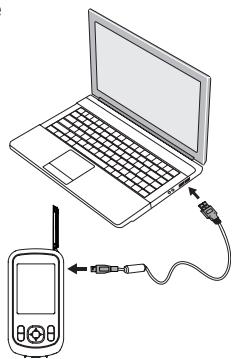

CONNEXIONS54 Raccordement au téléviseur à l'aide de HDMI54 Raccordement à un PC via USB56

ANNEXES57 Caractéristiques57 Messages d’erreur60 Guide des pannes62

MISE EN MARCHE Accessoires Votre boîte doit contenir le modèle de caméscope dont vous avez fait l'acquisition ainsi que les articles suivants : En cas d’absence d'articles ou si certains semblent endommagés, contactez notre département de service après-vente. Quick St

Guide de démarrage rapide

Adaptateur d’alimentation (chargeur)

CD-ROM STOP Carte de service

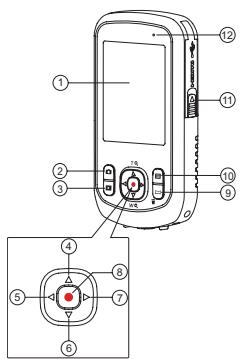

Câble USB Nom de chaque partie 14

Touche de prise de vue

Touche de lecture Bouton de direction haut / Bouton d'élargissement Bouton de direction (gauche) / Couleur d'image Bouton de direction bas / Bouton de diminution Bouton de direction (droite) / Pixel de l’image Touche OK / Touche d’enregistrement Bouton de panorama animé / Bouton d'effacement

10 Touche de Menu Verrouillage de l’emplacement 11 de la carte USB/HDMI 12 Voyant de statut 13 Objectif (lentille) 14 Microphone 15 Bouton de mise en marche 16

Verrouillage de l’emplacement de la carte mémoire

17 Embase pour trépied 18 Haut-parleur

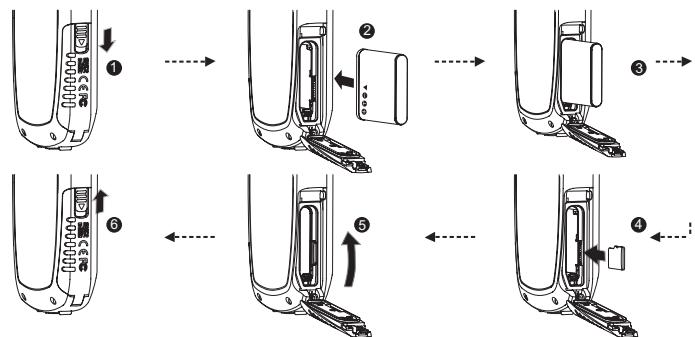

Installez la batterie et la carte mémoire 1. Ouvrez le compartiment de la carte Micro SD selon ①. 2. Installez la batterie selon ② et ③. 3. Installez la carte de Micro SD selon ④. 4. Fermez le compartiment de la carte Micro SD selon ⑤、⑥. 2 1

Après avoir ouvert le verrou du compartiment de la carte mémoire Micro SD dans le sens de la flèche comme indiqué sur la figure ①, le couvercle du compartiment de la carte s’ouvre automatiquement pour le retrait de la carte mémoire, enfoncez-la doucement pour la faire émerger. Des cartes Micro SD/Micro SDHC en option ne sont pas fournies avec les accessoires. Elles doivent être achetées séparément. En cas de sélection de la taille Full HD (1920x1080, 1440x1080) pour enregistrer une vidéo, utilisez une carte haute vitesse (classe supérieure à la classe 6). Lors de la prise vidéo, si le message «Memory card accessing is slow» (accès lent à la carte mémoire) apparaît à l’écran, choisissez une carte haute vitesse ou formatez la carte avant de prendre la vidéo.

Charger la batterie Cette caméra peut adopter les deux méthodes suivantes pour la charger : 1. Raccordez le caméscope au chargeur à l’aide du câble USB (voir figure ①) ; 2. Raccordez le caméscope à l’ordinateur à l’aide du câble USB (voir figure ②) ; Voyant d'alimentation

Voyant de charge : Rouge : Charge en cours Vert : Charge terminée Pour avoir un autonomie batterie maximale, rechargez la batterie au moins pendant 4 heures la première fois. La charge de la batterie ne fait que lors que la caméra a été démarrée. Veuillez recharger la batterie sous la temperature de 0-40 a l'interieur. Quand la batterie a été stockée pendant une période prolongée, utilisez le chargeur d'alimentation fourni pour la charger avant de l'utiliser.

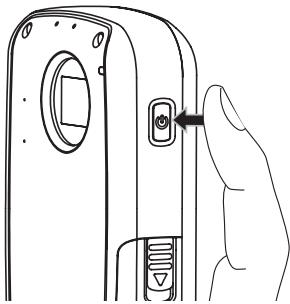

Mise en marche / arrêt Appuyez sur la touche ”POWER” (alimentation) pour allumer ou éteindre le caméscope.

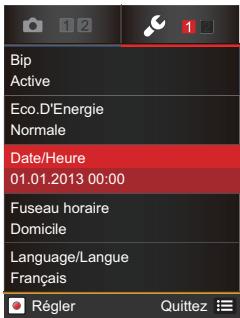

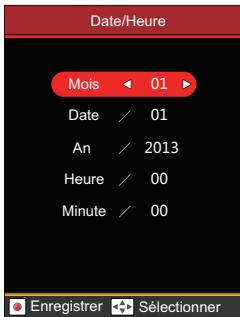

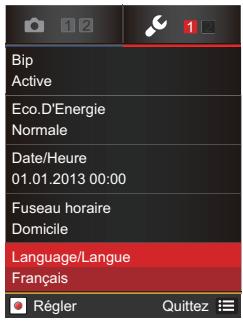

Réglage de la langue et de la date/heure Réglez votre langue, et Date/Heure dès la première mise sous tension 1. Quand on appuie sur le bouton d’alimentation pour démarrer la caméra pour la première fois, la caméra entrera dans l’interface de sélection de la langue. 2. Appuyez sur

pour sélectionner la langue.

3. Après avoir sélectionné la langue par appuyer sur , la caméra entrera dans l’interface de sélection de la date/temps. 4. Appuyez sur pour sélectionner la zone d’ajustement : mois, date, année, heure, minute. 5. Appuyez sur

pour ajuster la valeur de la zone de sélection.

6. Appuyez sur pour déterminer le temps, la caméra entrera dans le mode de prise de vue.

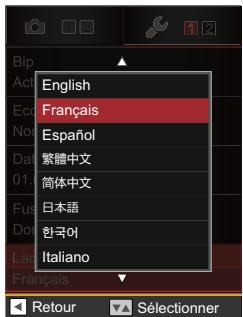

Réinitialiser votre langue Après avoir choisi votre langue la première fois, suivez les instructions ci-dessous pour réinitialiser votre langue. 1. Appuyez sur le bouton de pour entrer dans le menu de Func. 2. Appuyez sur menu de .

pour sélectionner le

3. Appuyez sur le bouton de pour entrer dans l'écran de sélection de paramètres. 4. Appuyez sur pour sélectionner le menu de ; appuyez sur pour sélectionner l’option de 「 language/ langue 」.

Bip Active Eco.D'Energie Normale Date/Heure 01.01.2013 00:00 Fuseau horaire Domicile Language/Langue Français Régler

5. Appuyez sur le bouton de pour entrer dans l'écran de sélection de paramètres. 6. Appuyez sur langue.

pour sélectionner la

7. Appuyez sur le bouton de pour confirmer, appuyez sur le bouton de pour retourner dans l'écran de prise de vue.

Bip Active English Français Eco.D'Energie Normale Español য檥Иކ Date/Heure 01.01.2013 00:00 .2013 00:00 এѽИކ ঩মୁ Fuseau horaire Domicile 㷼ᄙⱥ

Réinitialiser Date/Heure Après avoir défini votre langue la première fois, suivez les instructions ci-dessous pour réinitialiser la date et l'heure. 1. Appuyez sur le bouton de pour entrer dans le menu de Func. 2. Appuyez sur menu de .

pour sélectionner le

3. Appuyez sur le bouton de pour entrer dans l'écran de sélection de paramètres. 4. Appuyez sur pour sélectionner le menu de ; appuyez sur pour sélectionner l’option de 「 Date et heure 」. 5. Appuyez sur le bouton de pour entrer dans l'écran de sélection de paramètres. 6. Appuyez sur pour sélectionner l’ option de fonction, appuyez sur pour sélectionner la valeur de fixer; ou appuyez sur pour retourner dans l'écran de prise de vue. 7. Appuyez sur le bouton de pour garder la valeur de fixer, appuyez sur le bouton de pour retourner dans l'écran de prise de vue. Format de la date : M-J-A. Format de l’heure : 24 heures

Bip Active Eco.D'Energie Normale Date/Heure 01.01.2013 00:00 Fuseau horaire Domicile Language/Langue Français Régler

FONCTIONNEMENT DE BASE Enregistrement de films Cette fonction permet l'enregistrement de films. 1. Appuyez sur la touche Power pour allumer le caméscope. 2. Appuyez sur la touche

pour commencer la prise vidéo.

3. Appuyez sur la touche

pour terminer la prise vidéo.

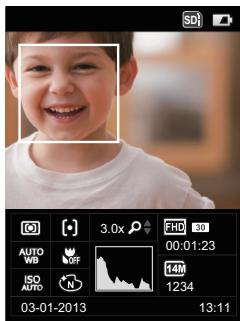

SD Appuyez sur la touche pour rapprocher l’objectif ou pour l’éloigner. •

Pixel de l'image Réglez la résolution de l'image utilisée pendant l'enregistrement vidéo. Appuyez sur pour entrer dans le menu de pixel de l’image, les options prêtes à l’usage : • 1920×1080 30fps • 1440×1080 30fps • 1280×720 60fps • 1280×720 30fps 1920X1080 30fps • 640×480 30fps • 320×240 30fps • 640×480 120fps L'enregistrement des vidéos en HD est limité a 29 minutes a la fois. Lorsque le format vidéo est réglé sur 640x480 (120 fps), la durée d'enregistrement est de 30 secondes, le temps de lecture est de 2 minutes.

Couleur de l’image Ajustez la couleur de l’image lors de l’enregistrement. Appuyez sur pour entrer dans le menu de couleur, les options prêtes à l’usage : •

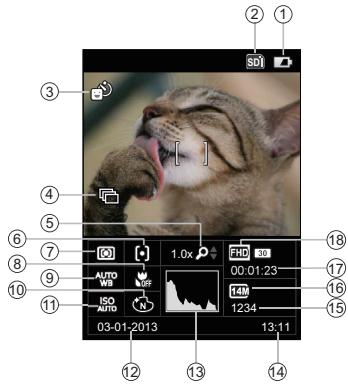

Affichage de l’écran LCD Écran de prise de vue :

1. Voyant de statut de la charge batterie

2. Affichage de la carte mémoire

3. Retardateur 4. Prises de vue en rafale 5. Affichage du zoom 6. Focalisation 7. Mesure de l’optique 8. Gros plan 9. Balance des blancs 10. Couleur 11. ISO 12. Date du tournage 13. Histogramme 14. Temps du tournage 15. Nombre de photos restant 16. Taille de l’image 17. Temps vidéo restant 18. Pixel de l'image

DISP (affichage des données) Dans l'écran de prise de vue, utilisez DISP qui se trouve dans le menu de pour enlever certaines icônes de l'écran comme ci-dessous:

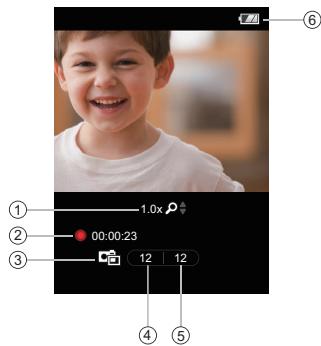

Enregistrement vidéo : 1. Affichage du zoom

2. Pendant l’enregistrement / Temps de prise vidéo (pendant la prise) 3. Image fixe prise pendant l'enregistrement d'une vidéo. 4. Nombre de photos prises

5. Nombre possible de photos

6. Voyant de statut de la charge batterie

Durant l’enregistrement vidéo, appuyez sur la touche prendre des photos.

La photo prise en mode vidéo a été limitée, et les nombres de photo peuvent prendre différente taille. Qualité d’image animée Qualité d’image photo Nombre de clichés correspondante disponibles

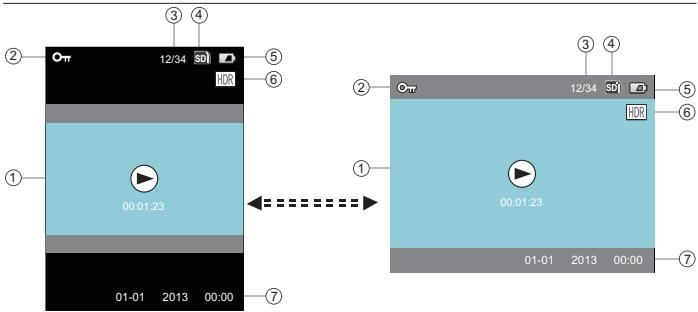

Lecture : 1. Animation/Durée du film 2. Icône Protection de fichier 3. Ordre / numéro de rangement des photos en cours. 4. Carte mémoire / mémoire interne 5. Voyant de statut de la charge batterie 6. HDR 7. Date et heure de la prise

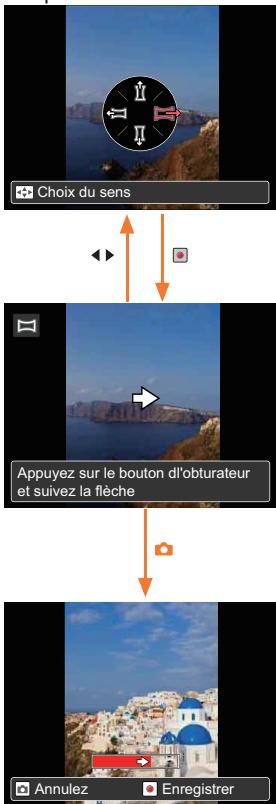

Panorama Vous pouvez profiter du mode de panorama animé pour prendre les photos continuelles, la caméra va automatiquement les combiner comme une photo ultra-grand-angle panoramique. Suivez les étapes ci-dessous : 1. Appuyez sur le bouton de pour entrer dans le mode de panorama animé. 2. Appuyez sur le bouton de direction pour sélectionner la direction du tournage (si vous ne sélectionnez pas, la caméra sélectionnera la direction à droite par Choix du sens défaut), après deux secondes il entrera automatiquement dans l'écran de prise de vue, vous pouvez rapidement entrer dans l'écran de prise de vue en appuyant sur le bouton de . 3. Appuyez sur le bouton de pour prendre les images fixes, après la réussite appuyez complètement sur ce bouton pour prendre la première image, en ce moment, la boîte de progression apparaît sur l’écran. 4. Déplacez ou pivoter la caméra selon la direction fixée, quand le domaine de déplacement ou rotation est satisfait à la valeur de fixer de l’intérieur de la caméra, la boîte de progression va devient successivement verte suivant la flèche indicatrice, quand toute la boîte de progression devient verte, le tournage panoramique animé est réalisé. 5. La caméra va automatiquement combiner les photos comme une photo panoramique, après l’accomplissement, il y a deux secondes pour la prévision.

Appuyez sur le bouton dl'obturateur et suivez la flèche

Le mode panorama animé s'éffectue seulement quand l'appareil est tenu horizontalement. Au cour du tournage panoramique animé, appuyez sur le bouton de pour arrêter le tournage et garder l’image actuelle, appuyez sur le bouton de pour supprimer le tournage et ne pas garder l’image prise précédemment. Au cours du tournage panoramique animé, quand la direction de déplacement est incorrecte ou l’angle sort du champ, le message d’avertissement 「Alignement incorrect. Veuillez essayer de nouveau.」 sera affiché sur LCD.Et la caméra retournera en état de la photographie après avoir gardé l’image actuelle.

LECTURE Prévisualisation des photos et des vidéos En mode de lecture, il est possible de visualiser les photos et les vidéos autant en position verticale qu’horizontale. 1. Appuyez sur la touche . 2. Vertical : Appuyez sur la touche pour sélectionner la photo/vidéo précédente/suivante.Horizontal : Appuyez sur la touche pour sélectionner la photo/vidéo précédente/suivante. 3. Lancez la lecture de la vidéo, appuyez sur la touche pour accéder au mode de lecture.

En mode de lecture, chaque touche est définie de la manière suivante : 1

Le guide d’opération s’affiche sur l’écran pendant la lecture vidéo. Appuyer sur la touche permet de lancer la lecture ou de faire une pause. Pendant la lecture vidéo, appuyez sur la touche pour avancer ou sur pour reculer rapidement la vidéo. En mode Pause, appuyez sur la touche pour passer au cadre photo précédent; appuyez sur la touche pour passer au cadre photo suivant.

En mode de lecture vidéo, appuyez sur la touche retourner à l’écran de lecture. En mode de pause, appuyez sur la touche écran de lecture.

En mode de lecture, seul le premier cadre est affiché sur la vidéo. Affichage avance rapide : x2 / x4 / x8 / x16; Affichage retour rapide : x2 / x4 / x8 / x16. Le caméscope étant éteint, appuyez sur la touche pendant 2 secondes pour l’allumer et accéder au mode de lecture.

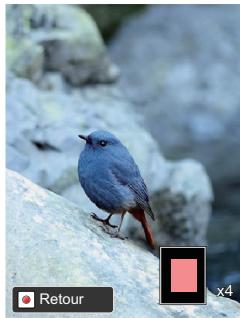

Zoom avant des photos Sous le mode de lecture, vous pouvez utiliser fois la photo.

pour agrandir quatre

1. Appuyez sur la touche pour retourner au mode de lecture. 2. Vertical : Appuyez sur la touche pour sélectionner une photo ; Horizontal : Appuyez sur la touche pour sélectionner une photo. 3. Appuyez sur la touche pour agrandir les photos jusqu’à 4 fois leurs tailles. 4. Appuyez sur la touche pour bouger l'emplacement de la zone affichée.

5. Appuyez de nouveau sur la touche pour retourner à l’écran de lecture (taille d’origine). Les photos fixes peuvent être agrandies/réduites. Les vidéos ne peuvent pas être agrandies.

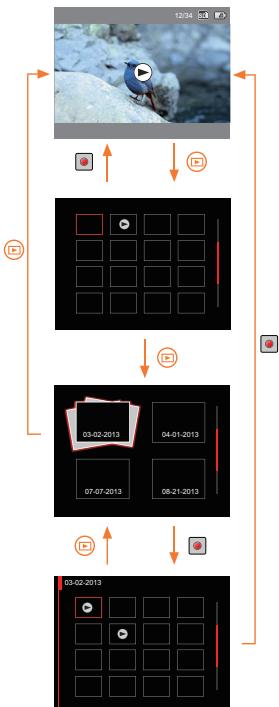

Affichage de l’écran en mode de lecture Appuyez sur la touche pour afficher les modes suivants (la photo est affichée horizontalement) : Écran de lecture :

12/34 SD Pendant la prise de vue, appuyez sur la touche pour retourner au mode de lecture ; appuyez sur la touche pour retourner à l’écran de prise de vue. Vignette : En mode de lecture, appuyez sur la touche , 4x4 vignettes s’affichent sur l’ écran, appuyez sur la touche pour sélectionner la photo ou la vidéo à visualiser. Répertoire des dates : En mode vignette, appuyez sur la touche , les vignettes sont alors classées par date de prise; ou appuyez sur la touche pour retourner à l’écran de lecture. Vignettes du répertoire des dates :

Une fois le répertoire des dates affiché, appuyez sur la touche pour y accéder. Vignettes (seules les photos du répertoire des dates sont affichées) ; ou appuyez à nouveau sur la touche pour revenir à l’ écran de lecture.

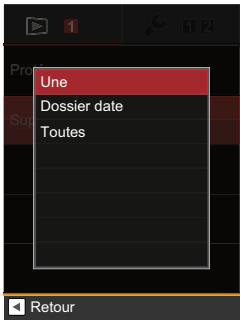

Suppression de photos et de vidéos En mode de lecture (écran de lecture / vignette / répertoire des dates / vignettes de répertoire de date) ; appuyez sur la touche pour supprimer la photo / vidéo alors sélectionnée. 1. Appuyez sur la touche pour revenir au mode de lecture (écran lecture / Vignette / Répertoire des dates / Vignette de répertoire des dates). pour 2. Appuyez sur la touche sélectionner la photo/vidéo à effacer. 3. Appuyez sur la touche pour afficher les informations à effacer.

Supprimer une Quittez

4. Appuyez sur la touche pour choisir entre 「Supprimer une」 ou 「Quittez」: 「Supprimer une」 : Permet d’effacer la photo / vidéo actuellement sélectionné; 「Quittez」 :

permet de retourner à l’écran précédent.

5. Appuyez sur la touche pour valider et retourner au mode de lecture. Les photos / vidéos effacées ne peuvent plus être récupérées.

Supprimer une Quittez

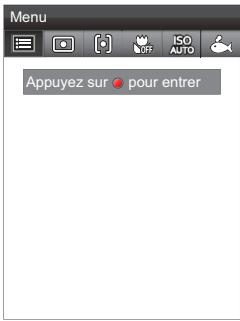

MENU DE CONFIGURATION Menu de FUNC Mode： 1. Appuyez sur le bouton de dans le menu de Func. 2. Appuyez sur menu.

pour sélectionner le

3. Appuyez sur pour sélectionner l’ option dans le menu. 4. Appuyez sur le bouton de la valeur de fixer.

Métrage de l’exposition Le métrage de l’exposition dispose de trois options : Il y a 3 options :

• Mesure expo: Spot • Mesure expo: Cent. Pond. • Mesure expo: AiAE

Paramètres de focalisation Dans les différents modes de prise de vue, vous pouvez sélectionner différentes méthodes de mise au point. Il y a 2 options :

• AF unique • AF multiple

Mode macro Le mode macro permet de prendre des photos de petits objets ou en étant très rapproché du sujet. Il est alors possible de prendre des photos en étant très près du sujet. Il y a 2 options : • Macro désactive • Macro active

ISO La fonction ISO vous permet de régler la sensibilité du capteur de la caméra à partir de la luminosité de la scène. Pour améliorer le résultat dans des environnements sombres, la vitesse ISO doit être élevée. Par contre, dans des conditions de forte luminosité, la vitesse ISO doit être plus basse. Il y a 7 options :

• ISO AUTO • ISO 100 • ISO 200 • ISO 400 • ISO 800 • ISO 1600 • ISO 3200

Paramètres de balance des blancs La balance des blancs permet à l’utilisateur d’ajuster la température des couleurs en fonction des conditions de luminosité afin de garantir une restitution optimale des couleurs. Il y a 6 options :

• Bal. Blancs auto • Lumière du jour • Nuageux • Fluorescent • Incandescent • Sous l'eau

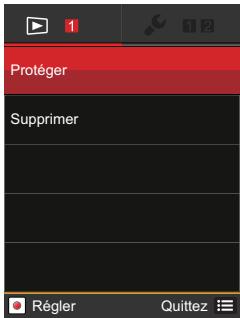

Mode： 1. Appuyez sur le bouton de pour entrer dans le mode de lecture. 2. Appuyez sur le bouton de pour entrer dans le menu de Func. 3. Appuyez sur menu.

pour sélectionner le

4. Appuyez sur le bouton de sauvegarder les paramètres.

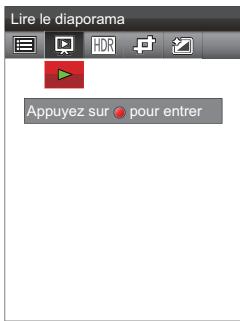

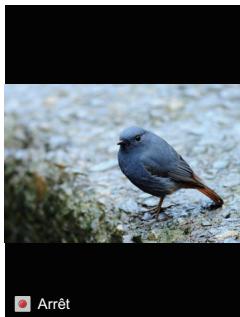

Diaporama Ce paramètre vous permet de regarder toutes les photos avec un diaporama. Pressez à nouveau la touche pour arrêter la lecture.

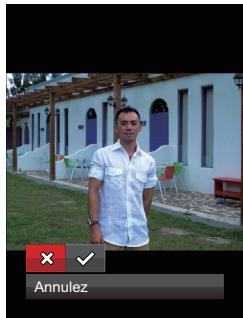

HDR Avec la fonction HDR, l’exposition homogénéisée peut être effectuée sur les photos déjà prises. En optimisant les détails des parties éclairées ou sombres de la photo qui peuvent être surexposées ou avoir un grand contraste, la photo aura une meilleure définition et plus de relief. Il y a 2 options : • Annulez

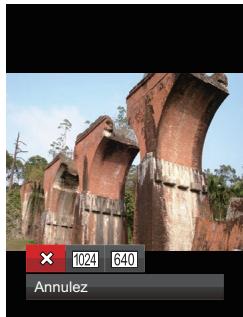

Redimensionner Ce paramètre vous permet redimensionner une photo, en choisissant une nouvelle résolution, et l’enregistre comme une nouvelle photo. Il y a 3 options : • Annulez • Redimensionner en 1024X768 • Redimensionner en 640X480

Effet de couleur Ce paramètre vous permet de changer l'effet de couleur de la photo. Il est sauvegardé comme une nouvelle photo avec la photo d'origine. Il y a 8 options : • Annulez • Éclatante • Sépia • Noir et blanc • Vignettage • Salon • Granuleux • Rêve

Configuration d’image Mode： 1. Appuyez sur le bouton de pour entrer dans le menu de Func. 2. Appuyez sur menu de .

pour sélectionner le

3. Appuyez sur le bouton de pour entrer dans l'écran de sélection de paramètres. 4. Appuyez sur menu de .

pour sélectionner le

5. Appuyez sur pour sélectionner l’ option dans le menu. 6. Appuyez sur le bouton de pour entrer dans l'écran de sélection de paramètres. 7. Appuyez sur le bouton de pour sélection le menu de fonction, appuyez sur le bouton de pour confirmer et retourner au menu ; appuyez sur pour retourner au menu ou appuyez sur pour retourner dans l’écran de prise de vue.

Taille 14M Qualité Meilleure Anti-secouement Active AF continu Active DISP Active Régler

Taille Le réglage de la taille est lié à la résolution des photos, en pixels. Une photo avec une plus haute résolution peut être imprimée en grand format sans subir de dégradation. Il y a 7 options : • 14M : 4320×3240 • 12M-3:2 : 4320×2880(3:2) • 10M-16:9 :4320×2432(16:9) • 5M : 2592×1944 • 3M : 2048×1536 • 2M-16:9 : 1920×1080(16:9) • VGA : 640×480

Taille 14M 14M 12M-3:2 Qualité 10M-16:9 Meilleure 5M Anti-secouement .2013 Active 3M 00:00 2M-16:9 AF continu ActiveVGA DISP Active Retour

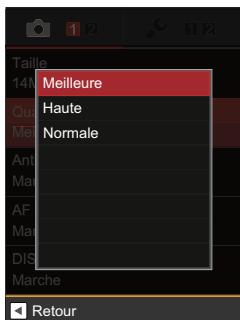

Qualité de l’image Le menu Qualité Image ajuste le taux de compression des images. Les réglages pour une meilleure qualité offrent de meilleures photos, mais nécessitent plus de mémoire. Il y a 3 options : • Meilleure

Taille 14M Meilleure

Haute Qualité Meilleure Normale

Anti-secouement Marche AF continu Marche DISP Marche Retour

VIS La fonction VIS (Video Image Stabilization) peut aider à réduire le flou causé par le tremblement de main. Il y a 2 options : • Active • Désactive

Taille 14M Active Désactive Qualité Meilleure Anti-secouement .2013 00:00 Active AF continu Active DISP Active Retour

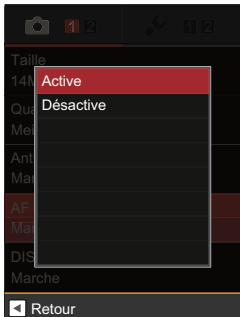

Continu AF Régler Cont. AF utilisé lorsque vous prenez des photos. Il y a 2 options : • Active • Désactive

Taille 14M Active Désactive Qualité Meilleure Anti-secouement Marche AF continu Marche DISP Marche Retour

DISP La fonction de DISP vous permet d'enlever certaines icônes de l'écran. Il y a 2 options : • Active • Désactive

Taille 14M Active Désactive Qualité Meilleure Anti-secouement Marche AF continu Marche DISP Marche Retour

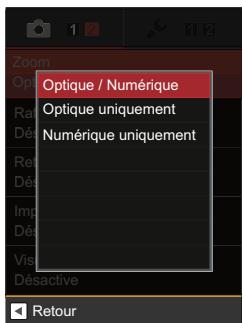

Zoom Cette option est disponible en réglages de zooms optique et numérique durant la prise de photos. Il y a 3 options : • Optique / Numérique • Optique uniquement • Numérique uniquement Quand le zoom optique commence dans la vidéo sous l'eau, la vidéo contient beaucoup de bruit, et il est recommandé d'utiliser le zoom numérique.

Zoom Optique/ Numérique Optique / Numérique Optique uniquement Rafale Désactive Numérique uniquement Retardateur Désactive Impression date Désactive Visualisation rapide Désactive Retour

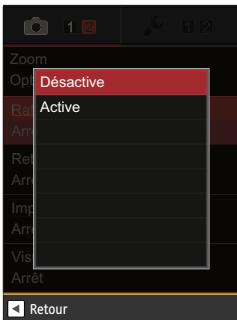

Prises de vue en rafale Enfoncez sans relâcher la touche pour prendre des photos en rafale ; pour arrêter, relâchez la touche . Il y a 2 options : • Désactive • Active

Zoom Optique/ Numérique Désactive Active Rafale Arrêt Retardateur Arrêt Impression date Arrêt Visualisation rapide Arrêt Retour

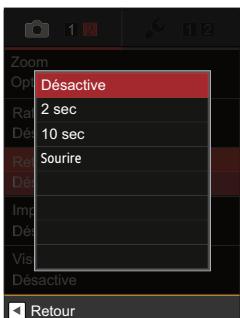

Paramètres du retardateur Cette fonction vous permet de prendre les photos à retardement, la caméra peut être fixée de prendre la photo après avoir pressé l'obturateur en deux secondes, dix secondes ou le sourire. Il y a 4 options : • Désactive • 2sec • 10sec • Sourire

Zoom Optique/ Numérique Désactive 2 sec Rafale Désactive 10 sec Sourire Retardateur Désactive Impression date Désactive Visualisation rapide Désactive Retour

Impression de la date Mémorisez la date et l’heure sur la photo. Il y a 3 options : • Désactive • Date • Date/Heure

Zoom Optique/ Numérique Désactive Date Rafale Désactive Date/Heure Retardateur Désactive Impression date Désactive Visualisation rapide Désactive Retour

Visualisation rapide Cette option permet de revoir rapidement des photos immédiatement après leur prise. Chaque photo est affichée sur l'écran LCD en fonction du temps sélectionné. Il y a 4 options : • Désactive • 1 sec • 2 sec • 3 sec

Zoom Numérique Optique/ Désactive 1 sec Rafale Désactive 2 sec 3 sec Retardateur Désactive Impression date Désactive Visualisation rapide Désactive Retour

Configuration de base Mode: 1. Appuyez sur le bouton de pour entrer dans le menu de Func. 2. Appuyez sur menu de .

pour sélectionner le

3. Appuyez sur le bouton de pour entrer dans l'écran de sélection de paramètres. 4. Appuyez sur menu de .

pour sélectionner le

5. Appuyez sur pour sélectionner l’ option dans le menu.

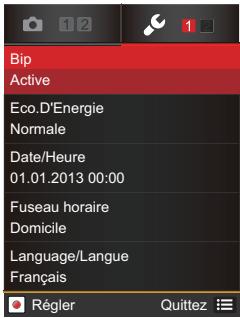

Bip Active Eco.D'Energie Normale Date/Heure 01.01.2013 00:00 Fuseau horaire Domicile Language/Langue Français Régler

6. Appuyez sur le bouton de pour entrer dans l'écran de sélection de paramètres. 7. Appuyez sur le bouton de pour sélection le menu de fonction, appuyez sur le bouton de pour confirmer et retourner au menu ; appuyez sur pour retourner au menu ou appuyez sur pour retourner dans l’écran de prise de vue.

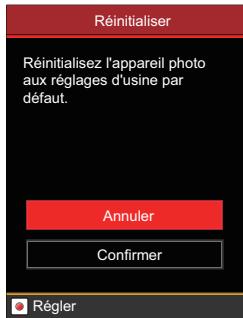

Formater Réinitialiser Copier vers carte

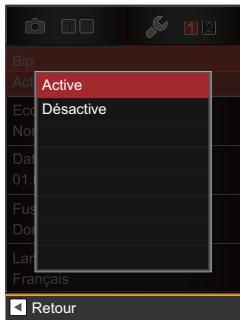

Configuration du bip Utilisez Configuration du bip pour régler le volume du son du bip lorsque les touches sont activées. Il y a 2 options : • Active • Désactive

Bip Active Active Désactive Eco.D'Energie Normale Date/Heure 01.01.2013 00:00 .2013 00:00 Fuseau horaire Domicile Language/Langue Français Retour

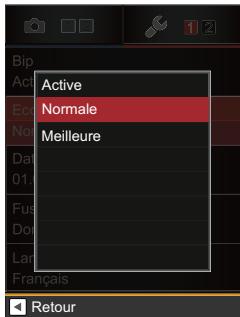

Économiseur d’énergie Utilisez la fonction Économiseur d’énergie pour prolonger l’autonomie de la batterie entre deux charges. Il y a 3 options : • Auto • Normale • Meilleure

Bip Active Active Normale Eco.D'Energie Normale Meilleure Date/Heure 01.01.2013 00:00 .2013 00:00 Fuseau horaire Domicile Language/Langue Français Retour

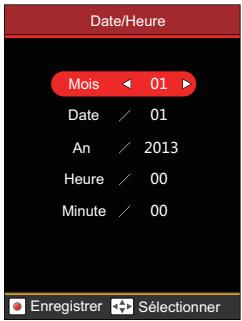

Réglage du temps Utilisez cette option pour régler le temps. Voir page 19.

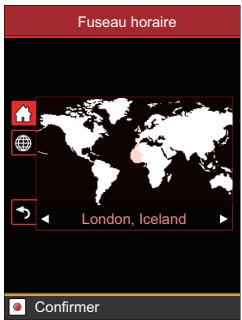

Heure du monde À l’étranger, réglez le paramètre Heure du monde sur le fuseau horaire de la ville la plus proche de vous. Il y a 2 options : •

Lieu de destination Retour

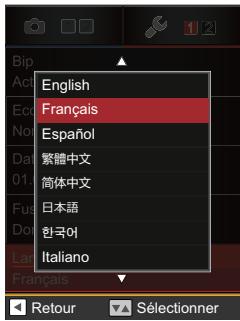

Réglage de la langue Cette option vous permet de sélectionner la langue différente d’ affichage de la caméra. Voir page 18. Bip Active English Français Eco.D'Energie Normale Español য檥Иކ Date/Heure 01.01.2013 00:00 .2013 00:00 এѽИކ ঩মୁ Fuseau horaire Domicile 㷼ᄙⱥ

Italiano Language/Langue Français Retour

Formatage de la mémoire L’utilisation de la fonction Format permet de supprimer les données dans la carte mémoire et la mémoire intégrée. Il y a 2 options : • Annuler

Formater Cela effacera toutes les données.

• Confirmer L’option Format, formate la mémoire interne s’il n’y a pas de carte mémoire dans l’appareil. S’il y a une carte mémoire dans le caméscope, l’option Format formate uniquement la carte mémoire.

Annuler Confirmer Régler

Réinitialisation Utilisez la fonction Réinitialisation pour configurer le caméscope aux valeurs par défaut d’origine. Il y a 2 options : • Annuler • Confirmer

Réinitialiser Réinitialisez l'appareil photo aux réglages d'usine par défaut.

Annuler Confirmer Régler

Copie vers la carte mémoire Utilisez la fonction Copier pour copier les fichiers enregistrés dans la mémoire interne vers la carte mémoire. Il y a 2 options : • Annuler • Confirmer

Copier vers carte Copiez les fichiers de la mémoire intégrée vers la carte mémoire.

Annuler Confirmer Régler

Version du logiciel Utilisez cette fonction pour visualiser la version du logiciel en cours du caméscope. Il y a 2 options : • Quittez • Mise à jour (pour mettre à jour la version avec une nouvelle version sur carte Micro SD) La mise à jour est impossible si les batteries sont insuffisamment chargées.

Version FW Ver actuelle : 1.XX Nouvelle ver : 2.XX Quittez Mise à jour Régler

Configuration de la lecture Mode: 1. Appuyez sur le bouton de pour entrer dans le mode de lecture. 2. Appuyez sur le bouton de pour entrer dans le menu de Func. 3. Appuyez sur menu de .

pour sélectionner le

4. Appuyez sur le bouton de pour entrer dans l'écran de sélection de paramètres. 5. Appuyez sur pour sélectionner l’ option dans le menu.

Il y a 2 options : • Protéger • Supprimer

Protéger Pour éviter toute suppression accidentelle de photo ou de vidéo, utilisez ce réglage pour verrouiller un fichier ou tous les fichiers. 1. Appuyez sur pour sélectionner l'option, appuyez sur pour entrer dans l'écran de sélection de paramètres. Il y a 4 options : • Une :

Verrouille la photo ou la vidéo sélectionnée si elle n'est pas protégée ; déverrouille la photo ou la vidéo sélectionnée si elle est protégée. Verrouille toutes les photos ou vidéos.

• Dossier date： verrouiller la photo ou le film dans le fichier de date. • Réinitialiser :

Annule le verrouillage de toutes les photos ou vidéos.

2. Sélectionnez le sous-menu, appuyez sur pour confirmer, et sautez à l’ image suivante, appuyez sur pour retourner au mode de lecture.

Protéger Une Toutes Supprimer Dossier date Réinitialiser

Supprimer Vous pouvez supprimer un ou tous les fichiers photo / vidéo. 1. Appuyez sur pour sélectionner l'option, appuyez sur pour entrer l'écran de sélection de paramètres. Il y a 3 options : • Une :

Supprime une photo ou vidéo.

Protéger Une Dossier date Supprimer Toutes

• Dossier date : Supprime toutes les photos du Dossier date. • Toutes :

Supprime toutes les photos ou vidéos.

2. Sélectionnez le sous-menu, appuyez sur pour confirmer, et sautez à l’ image suivante, appuyez sur pour retourner mode de lecture.

CONNEXIONS Raccordement au téléviseur à l'aide de HDMI La lecture des photos et vidéos est possible sur votre téléviseur s’il dispose d ’une prise HDMI. Le caméscope accède automatiquement à l’écran de lecture dès son branchement à votre téléviseur par câble HDMI. Un message d’erreur s’affiche sur l’ écran en cas d’échec de connexion. Si 1080i est supporté, l’image s’affiche sur l’écran une fois la connexion avec le téléviseur établie ; si 1080i n’est pas supporté, la plus haute résolution supportée par le téléviseur sera sélectionnée automatiquement. L’image s ’affiche sur l’écran du téléviseur lorsque la connexion est établie. Le caméscope s ’éteint automatiquement lorsque le câble HDMI est retiré.

Sous la lecture de HDMI, l’affichage du menu de Func est comme la figure suivante : HDMI ne peut que montrer la fonction de lecture, toutes les lectures montrées dans le DV peuvent être montrées dans HDMI.

Accéder à l’écran de lecture : Appuyez sur la touche pour sélection la photo/vidéo précédente/suivante : ：Vidéo • Appuyez sur le bouton de menu pour entrer dans le menu de Func, et puis appuyez sur , sélectionnez l'émission de diapositive , appuyez sur le bouton de pour commencer / arrêter la diapositive.

Lorsque la caméra est correctement connectée au téléviseur, l’image sur l’écran de la camera s’affiche également au téléviseur. Lorsque le fichier vidéo ( ) apparaît sur l’écran de lecture, appuyez sur la touche pour démarrer/arrêter la lecture de la vidéo.

Pendant la lecture de la vidéo, les fonctions de et de sont les mêmes que pour la lecture vidéo dans le caméscope (voir p28). Pendant la lecture vidéo, appuyez d’abord sur la touche puis sur la touche pour retourner à l’écran de lecture unique.

Raccordement à un PC via USB Copiez des photos et des vidéos du caméscope vers un PC selon la procédure suivante : 1. Ouvrez le compartiment du port USB/ HDMI. 2. utilisez la ligne de connexion d’ USB pour connecter la caméra et l’ ordinateur. Votre caméscope supporte Windows 2000, Windows XP, Windows Vista, Windows 7,Windows 8,Mac OS.

ANNEXES Caractéristiques Les caractéristiques techniques et la conception sont sujettes à modification sans préavis. Capteur d'image à pixels actifs Capteur total d'image à pixels Longueur focale [Film équivalent de 35mm] F nombre Structure de Objectif l'objectif Zoom optique Gamme de focalisation

Zoom numérique de 6x (zoom combiné: 18x) image fixe

Nombre de pixels d'enregistrement Film Image fixe prise pendant l'enregistrement d'une vidéo. Compression de l'image

14MP: 4320×3240, (3:2)12MP: 4320 ×2880, (16:9)10MP: 4320×2432, 5MP: 2592×1944, 3MP: 2048×1536, (16:9)2MP: 1920×1080, 0.3MP: 640×480 1920×1080(30fps), 1440×1080(30fps), 1280×720(60fps), 1280×720(30fps), 640 ×480(30fps), 320×240(30fps) Film grande vitesse :640×480(120fps) La résolution en pixel de l'image fixe est la même que celle de la vidéo. Meilleur, Bon, Normal

Exif 2.3 (JPEG) Format du film: MOV (H.264), Audio: Linear PCM [stéréo] Modes de prise de vue Mode auto Caractéristiques de détection Visage, Sourire, Clin d'Oeil HDR Oui Panorama 0°~ 360° Etancheite Jusqu’à cinq mètres / 16 Pied Antichoc D’une hauteur de 1,5 m / 5 Pied. Fonction anti poussière Equivaloir à JIS/IEC (IP6X) Fonction antigel -10℃ Affichage LCD 2.5pouces (230k pixels) Sensitivité ISO Auto, ISO100/200/400/800/1600/3200 Un seul AF, Multi-AF (TTL 9-points), Méthode AF Détection de face Intelligence artificielle AE (AiAE), centre Méthode de mesure de l'exposition moyennement pondéré, Spot (Fixé au centre du cadre), Face AE Programme AE Méthode de Contrôle de l'exposition (AE-disponibilité de blocage) Compensation de l'exposition ± 3 EV par paliers de 1 / 3 Vitesse d'obturation 1 / 2000 ~ 1 / 4 secondes Prise de vue continue Oui Format du fichier

Modes de lecture Contrôle de la balance de la couleur blanche

Média d'enregistrement Autres caractéristiques Connecteur Puissance Capabilité de la prise de vue (Performance de la batterie) Environnement de fonctionnement Dimensions (L x H x D) Poids

Une seule photo, Index, diaporama, date Zoom (environ x4),Avance rapide / retour rapide 2x/4x/8x/16x par cadre Bal Blancs auto / Lumière du jour / Nuageux / Fluorescent / Incandescent / Sous l'eau Mémoire interne: env. 8MB Carte SD / SDHC (jusqu'au support de 32 GB) [Ne peut pas supporter la carte MMC] Support multi-languistique (27 langues) SORTIE AV/USB 2.0 (Micro USB de 5 broches), HDMI (Type D) Batterie Li-ion rechargeable LB-050, 3.7V 900mAh, à huis clos Chargement Env. 250 photos (Basé sur les normes CIPA) Env. 70 minutes de vidéo (@1080/30fps) Température: -10 ~ 40 oC, Humidité: 0 ~ 90% Env. 56,6 × 110,6 × 21,7mm (Basé sur les normes CIPA) Env. 130g (du corps seulement)

Messages d'erreur Messages

Attention ! Batterie déchargée

• Batterie épuisée. Branchez l’appareil à une source de courant et patientez le temps d’une recharge complète avant d’utiliser à nouveau l’appareil.

• Il n’y a pas de photos ou de vidéos dans la carte mémoire ou dans la mémoire interne.

• Retirez le câble ou la clé USB après vous être assuré du débranchement en toute sécurité du périphérique de votre système.

Mauvaise connexion • Le caméscope n’est pas correctement raccordé au téléviseur ou au PC. Mode USB incorrect ou port USB éventuellement endommagé. Faites un nouvel essai. Impossible de lire ce • Le caméscope n’arrive pas à lire un tel fichier format de fichier. Attention ! • N’éteignez pas le caméscope pendant N’éteignez pas la mise à jour du logiciel. l’appareil pendant la mise à jour ! Échec de la mise à jour du logiciel

• Échec de la mise à jour du logiciel de contrôle du caméscope. • La version du logiciel n’est pas mise au standard, téléchargez la version appropriée pour la mise à jour.

La carte mémoire interne est pleine

• La mémoire interne est saturée et ne peut stocker plus de fichiers. Transférez des fichiers au PC, effacez-en de l’appareil ou insérez une nouvelle carte mémoire.

Carte mémoire pleine

• La carte mémoire est saturée et ne peut plus stocker de fichiers. Transférez des fichiers au PC, effacez-en de la carte mémoire ou insérez une nouvelle carte mémoire.

Nombre maximal de • Lorsque le nombre de dossiers de la dossiers dépassé. carte SD dépasse le nombre maximum de dossiers (999), cela peut prendre un certain temps pour les lire lors de la mise sous tension. Une invite apparaît à ce sujet.Copier les données sur votre PC, formater la carte mémoire. La carte mémoire est protégée en écriture

• La carte mémoire est verrouillée. Déverrouillez la carte mémoire.

Le fichier ne peut pas être édité

• Le fichier a déjà été édité et ne peut plus l’être.

Carte mémoire erronée

• La carte mémoire n’est pas reconnue ou est défectueuse. Remplacez-la par une carte mémoire neuve ou formatezla à nouveau.

La carte mémoire n’est pas formatée

• Formatez la carte mémoire comme indiqué à la page 48.

Batterie épuisée, le • Le micrologiciel ne peut être mis à micrologiciel ne peut jour sans une alimentation suffisante. être mis à jour Rechargez la batterie complètement avant de tenter de mettre à jour le logiciel.

Guide des pannes Problème

Le caméscope ne s’allume pas

• Rechargez la batterie

Le caméscope s’éteint brusquement pendant une opération

• La batterie est déchargée

• Rechargez la batterie

• Le caméscope n'est pas stable pendant la prise de vue.

• L’utilisation du trépied est recommandée

La prise de photos n'est pas possible

• La mémoire interne ou la carte mémoire est pleine

• Insérez une nouvelle carte mémoire, transférez des fichiers au PC ou effacez-en de la carte mémoire

• La carte mémoire n’est pas formatée • En mode de lecture

• Formatez la carte mémoire • Retournez au mode de prise de vue

L’enregistrement vidéo n’est pas possible

• Pas de carte mémoire ou carte mémoire pleine • En mode de lecture

• Insérez une nouvelle carte mémoire, transférez des fichiers au PC ou effacez-en de la carte mémoire • Retournez au mode de prise de vue
