Avant d'utiliser l'appareil, lisez attentivement les Consignes de santé et sécurité.
13.Panneau de commande
Touche Multizone avec le voyant / Verrou Touche Turbo avec le voyant / Verrouillage Voyant programme Éco Voyant de Verrouillage Affichage Voyant pour le numéro du programme et le temps restant
Touche Power Clean avec le voyant Touche Pastille avec le voyant Touche Différé avec le voyant Touche Départ/Pause avec le voyant / Drainer

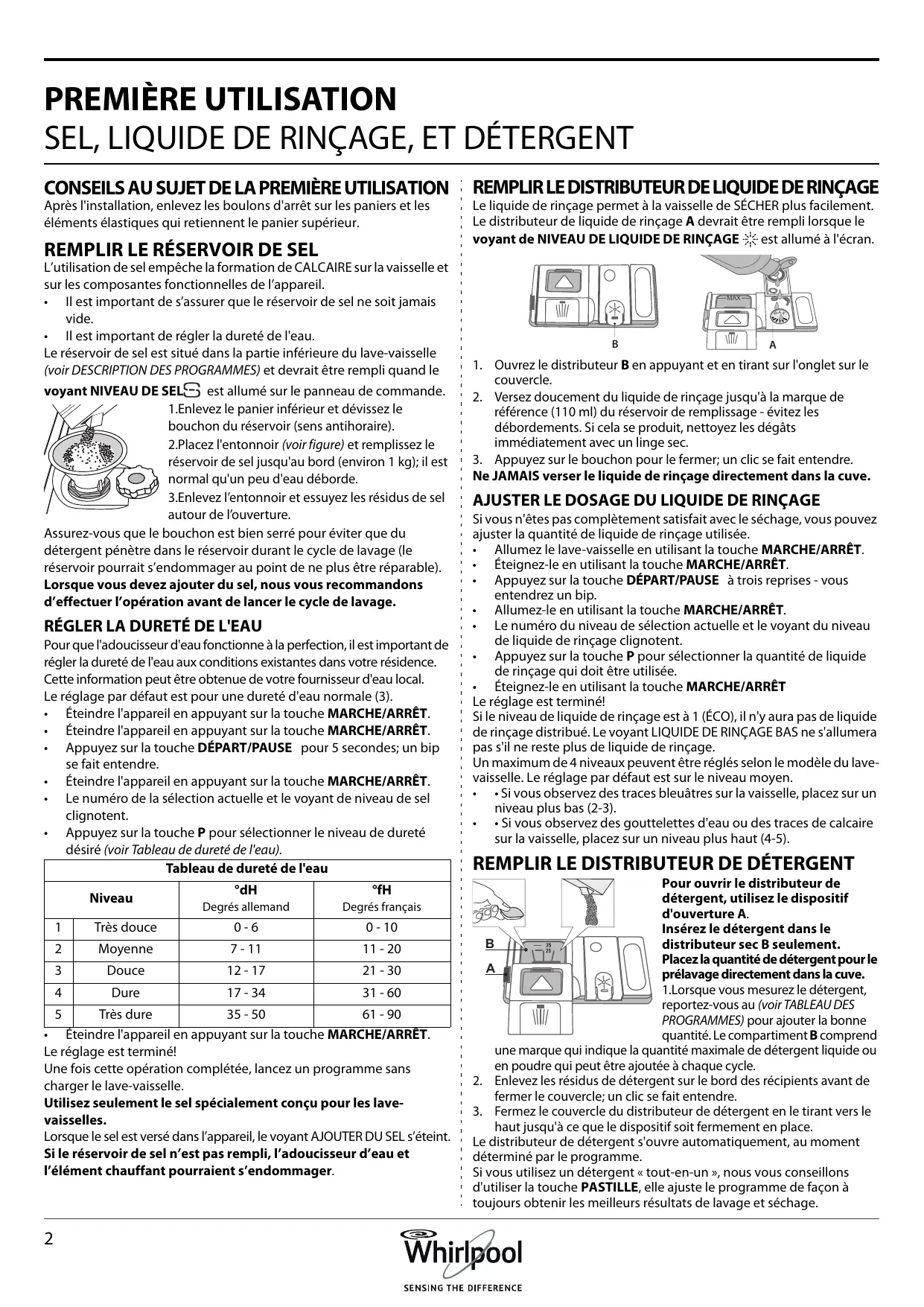

Le distributeur de liquide de rinçage A devrait être rempli lorsque le voyant de NIVEAU DE LIQUIDE DE RINÇAGE est allumé à l'écran.
• Il est important de s’assurer que le réservoir de sel ne soit jamais vide. • Il est important de régler la dureté de l'eau. Le réservoir de sel est situé dans la partie inférieure du lave-vaisselle (voir DESCRIPTION DES PROGRAMMES) et devrait être rempli quand le est allumé sur le panneau de commande. voyant NIVEAU DE SEL 1.Enlevez le panier inférieur et dévissez le bouchon du réservoir (sens antihoraire). 2.Placez l'entonnoir (voir figure) et remplissez le réservoir de sel jusqu'au bord (environ 1 kg); il est normal qu'un peu d'eau déborde. 3.Enlevez l’entonnoir et essuyez les résidus de sel autour de l’ouverture. Assurez-vous que le bouchon est bien serré pour éviter que du détergent pénètre dans le réservoir durant le cycle de lavage (le réservoir pourrait s’endommager au point de ne plus être réparable). Lorsque vous devez ajouter du sel, nous vous recommandons d’effectuer l’opération avant de lancer le cycle de lavage.
Cette information peut être obtenue de votre fournisseur d'eau local. Le réglage par défaut est pour une dureté d'eau normale (3). • Éteindre l'appareil en appuyant sur la touche MARCHE/ARRÊT. • Éteindre l'appareil en appuyant sur la touche MARCHE/ARRÊT. • Appuyez sur la touche DÉPART/PAUSE pour 5 secondes; un bip se fait entendre. • Éteindre l'appareil en appuyant sur la touche MARCHE/ARRÊT. • Le numéro de la sélection actuelle et le voyant de niveau de sel clignotent. • Appuyez sur la touche P pour sélectionner le niveau de dureté désiré (voir Tableau de dureté de l'eau). Tableau de dureté de l'eau Niveau
Une fois cette opération complétée, lancez un programme sans charger le lave-vaisselle. Utilisez seulement le sel spécialement conçu pour les lavevaisselles. Lorsque le sel est versé dans l’appareil, le voyant AJOUTER DU SEL s’éteint. Si le réservoir de sel n’est pas rempli, l’adoucisseur d’eau et l’élément chauffant pourraient s’endommager.
3. Appuyez sur le bouchon pour le fermer; un clic se fait entendre. Ne JAMAIS verser le liquide de rinçage directement dans la cuve.
• Allumez le lave-vaisselle en utilisant la touche MARCHE/ARRÊT. • Éteignez-le en utilisant la touche MARCHE/ARRÊT. • Appuyez sur la touche DÉPART/PAUSE à trois reprises - vous entendrez un bip. • Allumez-le en utilisant la touche MARCHE/ARRÊT. • Le numéro du niveau de sélection actuelle et le voyant du niveau de liquide de rinçage clignotent. • Appuyez sur la touche P pour sélectionner la quantité de liquide de rinçage qui doit être utilisée. • Éteignez-le en utilisant la touche MARCHE/ARRÊT Le réglage est terminé! Si le niveau de liquide de rinçage est à 1 (ÉCO), il n'y aura pas de liquide de rinçage distribué. Le voyant LIQUIDE DE RINÇAGE BAS ne s'allumera pas s'il ne reste plus de liquide de rinçage. Un maximum de 4 niveaux peuvent être réglés selon le modèle du lavevaisselle. Le réglage par défaut est sur le niveau moyen. • • Si vous observez des traces bleuâtres sur la vaisselle, placez sur un niveau plus bas (2-3). • • Si vous observez des gouttelettes d'eau ou des traces de calcaire sur la vaisselle, placez sur un niveau plus haut (4-5).
Insérez le détergent dans le B distributeur sec B seulement. Placez la quantité de détergent pour le A prélavage directement dans la cuve. 1.Lorsque vous mesurez le détergent, reportez-vous au (voir TABLEAU DES PROGRAMMES) pour ajouter la bonne quantité. Le compartiment B comprend une marque qui indique la quantité maximale de détergent liquide ou en poudre qui peut être ajoutée à chaque cycle. 2. Enlevez les résidus de détergent sur le bord des récipients avant de fermer le couvercle; un clic se fait entendre. 3. Fermez le couvercle du distributeur de détergent en le tirant vers le haut jusqu'à ce que le dispositif soit fermement en place. Le distributeur de détergent s'ouvre automatiquement, au moment déterminé par le programme. Si vous utilisez un détergent « tout-en-un », nous vous conseillons d'utiliser la touche PASTILLE, elle ajuste le programme de façon à toujours obtenir les meilleurs résultats de lavage et séchage.
**) La durée du programme affichée à l'écran ou dans le livret est une approximation calculée dans des conditions normales. Le temps réel peut varier selon des facteurs comme la température et la pression de l'eau, la température de la pièce, la quantité de détergent, la quantité et le type de vaisselle, l'équilibre de la charge, les options supplémentaires sélectionnées, et la calibration du capteur. La calibration du capteur peut augmenter la durée du programme jusqu'à 20 minutes.
élevées, comme les verres et les tasses.
Pour réduire encore plus la consommation, attendez que le lavevaisselle soit plein avant de le faire fonctionner.
Utilisez ce programme pour la vaisselle légèrement sale et sans résidus de nourriture secs. (Idéal pour deux couverts).
Appuyez sur la touche PASTILLE (le voyant s'illumine, et le symbole correspondant s'illumine) si vous utilisez un détergent sous la forme d'une pastille (liquide de rinçage, sel, et détergent en une seule dose). Si vous utilisez un détergent en poudre ou liquide, cette option devrait être éteinte.
Sélectionnez un programme et appuyez ensuite sur la touche MULTIZONE : le voyant sur la touche s'illumine et le symbole du panier sélectionné s'affiche à l'écran. Par défaut, l'appareil lave la vaisselle sur tous les paniers. Pour seulement laver la vaisselle sur un panier particulier, appuyez plusieurs fois sur cette touche : s'affiche à l'écran (panier inférieur seulement) s'affiche à l'écran (panier supérieur seulement) s'affiche à l'écran (compartiment à couvert seulement) s'affiche à l'écran (l'option est ÉTEINTE et l'appareil lave la vaisselle sur tous les paniers). Chargez seulement le panier supérieur ou inférieur, et réduisez la quantité de détergent en conséquence.
Après avoir sélectionné le programme, appuyez sur la touche TURBO et le voyant s'illumine. Appuyez de nouveau sur la touche pour annuler l'option.
Le début du programme peut être retardé pour une période entre 30 minutes et 24 heures. 1.Sélectionnez un programme et les options souhaités. Appuyez sur la touche DIFFÉRÉ (plusieurs fois) pour retarder le début du programme. Réglable de 0:30 à 24 heures. Chaque fois que vous appuyez sur la touche, le départ différé est retardé de : 0:30 si la sélection est inférieure à 4 heures, 1:00 si la sélection est inférieure à 12 heures, 4 heures si la sélection est supérieure à 12 heures. Si vous appuyez sur la touche après avoir atteint 24 heures, le départ différé est désactivé. 2. Appuyez sur la touche Départ/Pause : la minuterie commence le compte à rebours; 3. Une fois le temps écoulé, le voyant s'éteint et le programme démarre automatiquement. Si, pendant le compte à rebours, vous appuyez sur la touche DÉPART/PAUSE de nouveau, l'option DIFFÉRÉ est annulée et le programme sélectionné démarre automatiquement. La fonction DIFFÉRÉ ne peut pas réglée une fois le programme en cours.
Clignote lorsqu'il n'y a pas d'arrivée d'eau ou que le robinet d'eau est fermé.
TURBO , la fonction VERROUILLAGE s'active. La fonction VERROUILLAGE désactive le panneau de commande à l'exception de la touche MARCHE/ARRÊT. Appuyez à nouveau sur la touche pour désactiver le VERROUILLAGE.
DÉPART/PAUSE, la fonction DRAINER s'active. Le programme en cours s'arrête et l'eau dans le lavevaisselle est vidangée.
1. VÉRIFIER LE BRANCHEMENT DE L'EAU Assurez-vous que l'appareil est raccordé à un réseau d'alimentation et que le robinet de l'eau est ouvert. 2. ALLUMER LE LAVE-VAISSELLE Appuyez sur la touche MARCHE/ARRÊT. 3. CHARGER LES PANIERS (voir CHARGEMENT DES PANIERS) 4. REMPLIR DE DISTRIBUTEUR DE DÉTERGENT (voir TABLEAU DES PROGRAMMES). 5. CHOISIR LE PROGRAMME ET PERSONNALISER LE CYCLE Sélectionnez le meilleur programme selon le type de vaisselle et le niveau de saleté (voir DESCRIPTION DES PROGRAMMES) en appuyant sur la touche P. Sélectionnez les options désirées (voir OPTIONS ET FONCTIONS). 6. DÉMARRER Démarrez le cycle de lavage en appuyant sur la touche DÉMARRER/PAUSE. . Vous entendez un bip lorsque le programme démarre. 7. FIN DU CYCLE DE LAVAGE À la fin du cycle de lavage des bips se font entendre, le mot END l'écran. Ouvrez la porte et éteignez l'appareil en appuyant sur la touche MARCHE/ARRÊT. Pour éviter de vous brûler, attendez quelques minutes avant de retirer la vaisselle. Déchargez les paniers en commençant par le premier niveau.
MARCHE/ARRÊT pour éteindre l'appareil. Rallumez l'appareil en appuyant sur la touche MARCHE/ARRÊT et sélectionnez le nouveau cycle de lavage et les options désirées; démarrez le cycle en appuyez sur la touche DÉMARRER/PAUSE.
CHAUDE!) et placez la vaisselle à l'intérieur du lave-vaisselle. Fermez la porteet appuyez sur la touche DÉMARRER/PAUSE, le cycle démarre au point où il a été interrompu.
électrique restauré, pour redémarrer le cycle à partir du point où il a été interrompu, appuyez sur la touche DÉMARRER/PAUSE. Pour plus d’information sur les fonctions, vous pouvez demander ou télécharger sur le Web le Guide d’utilisation et entretien en suivant les consignes à la dernière page.
Si la vaisselle est légèrement sale ou si elle a été rincée avec à l'eau avant d'être placée dans le lave-vaisselle, réduisez la quantité de détergent utilisée en conséquence.
Placez la vaisselle pour qu'elles tiennent bien en place et ne risque pas de tomber; et placez les récipients avec les ouvertures vers le bas et les parties concaves/convexes de côté pour permettre à l'eau d'atteindre toutes les surfaces et couler librement. Avertissement : les couvercles, poignées, plaques et poêles à frire n'empêchent pas les bras d'aspersion de tournez. Placez les petits articles dans le panier à couvert. La vaisselle et les casseroles très sales devraient être placées sur le panier inférieur car les jets d'eau sont plus fort dans cette section et permet un meilleur rendement lors du lavage. Après avoir chargé l'appareil, assurez-vous que les bras d'aspersion peuvent bouger librement.
• Les garnitures ne sont pas résistantes. • Les pièces en matériel synthétique qui ne supportent pas les hautes températures. • La vaisselle en cuivre ou en étain. • La vaisselle tachée de cendre, de cire, de graisse lubrifiante, ou d'encre. Les couleurs des garnitures de verre et des pièces d'aluminium/argent peuvent changer et ternir durant le cycle de lavage. Certains types de verre (p. ex. les objets en cristal) peuvent aussi devenir opaque après plusieurs cycles de lavage.
Les couteaux et autres ustensiles avec des bords tranchants doivent être placés dans le panier à couvert avec la pointe vers le bas. Il doit uniquement être placé à l'avant du panier inférieur.
Les verres de vin peuvent être placés de façon sécuritaire dans les volets pliables en insérant le pied de chaque verre dans la fente correspondante. Pour de meilleurs résultats lors du séchage, inclinez encore plus les volets pliables. Pour changer l'inclinaison, tirez le volet pliable, glissez-le légèrement, et placez-le à la position souhaitée.
Le panier inférieur comprend des supports rabattables qui peuvent être placés en position verticale pour charger des plaques, ou en position horizontale (bas) pour faciliter le chargement des casseroles et des bols de salade.
(exemple de chargement du panier supérieur)
Le panier supérieur comprend un dispositif de réglage de la hauteur du panier supérieur (voir figure), sans appuyer sur les leviers, simplement soulever en tenant le panier sur les côtés jusqu'à ce qu'il soit stable en position élevée. Pour abaisser le panier, appuyez sur les leviers A sur les côtés du panier et déplacez-le vers le bas. Nous vous conseillons fortement de ne pas ajuster la hauteur du panier lorsqu'il est chargé. Ne JAMAIS soulever ou abaisser un seul côté du panier.
Placez les poêles et les casseroles face à la composante Power Clean® et activez POWER CLEAN sur le panneau. Le panier inférieur comprend une zone d'espace, un support spécial qui se trouve à l'arrière du panier, qui peut être utilisé pour supporter les poêles à frire et les moules dans une position verticale, prenant ainsi moins de place. Comment utiliser Power Clean® : 1. Réglez la zone Power Clean® (G) en rabattant les supports pour assiettes arrières pour charger des casseroles. 2. Chargez les grands plats et les casseroles en les inclinant à la verticale dans la zone Power Clean®. Les casseroles doivent être inclinées dans la direction des jets d'eau haute pression.
Après plusieurs lavage, vérifiez l'ensemble filtre et, au besoin, nettoyezle soigneusement avec de l'eau courante, en utilisant une brosse non métallique, et en suivant les consignes suivantes : 1. Tournez le filtre cylindrique A dans le sens antihoraire et retirez-le (Fig. 1). 2. Enlevez le panier du filtre B en appliquant une légère pression sur les volets latéraux (Fig. 2). 3. Retirez la plaque du filtre en acier inoxydable C(Fig. 3). 4. Inspecter la cavité et enlever les résidus de nourriture. NE JAMAIS ENLEVER la protection de la pompe du cycle de lavage (détails en couleur noir) (Fig 4).
Les commandes ne fonctionnent pas. Le lave-vaisselle ne se vidange pas.
Le tuyau de vidange est plié.
Les bras d'aspersion ne bougent pas librement, ils sont gênés par la vaisselle.
Replacez la vaisselle (voir CHARGEMENT DES PANIERS).
• utilisez le code QR :
Service Après-vente, vous devez donner les codes affichés sur la plaque signalétique qui se trouve du côté intérieur gauche ou droit de la porte du lave-vaisselle. Le numéro de téléphone est disponible dans le livret de garantie ou sur le site Web : http://www.whirlpool.eu
Le présent manuel et l'appareil en question contiennent des consignes de sécurité importantes qui doivent être lues et observées en tout temps. Le fabricant décline toute responsabilité si vous ne respectez pas ces consignes de sécurité, et en cas de mauvaise utilisation ou d'un mauvais réglage des commandes. AVERTISSEMENTS DE SÉCURITÉ Les enfants en bas âge (0-3 ans) et les jeunes enfants (3-8 ans) doivent être tenus à l' écart de l'appareil sauf s'ils sont constamment sous supervision. Les enfants âgés de 8 ans et plus, ainsi que les personnes présentant des capacités physiques, sensorielles ou mentales réduites, ou ne possédant ni l'expérience ni les connaissances requises, peuvent utiliser cet appareil sous la surveillance ou les instructions d'une personne responsable leur ayant expliqué l'utilisation de l'appareil en toute sécurité, ainsi que les dangers potentiels. Les enfants ne doivent pas jouer avec l'appareil. Les enfants ne doivent pas nettoyer, ni procéder à l'entretien de l'appareil sans surveillance. UTILISATION AUTORISÉE ATTENTION : Cet appareil n'est pas conçu pour fonctionner à
Cet appareil est conçu uniquement pour une utilisation à des fins domestiques. Ne pas utiliser l'appareil à l'extérieur. N'entreposez pas les substances explosives comme les aérosols et ne placez pas ou n'utilisez pas d'essence ou d'autres matériaux inflammables dans ou près de l'appareil : ces produits risqueraient en effet de s'enflammer si le four était mis sous tension par inadvertance. L’appareil a été conçu pour un usage domestique et peut aussi être utilisé: • cuisines pour le personnel dans les magasins, bureaux et autres environnements de travail ; • dans les fermes; • par les clients dans les hôtels, motels, et autres résidences similaires; • chambres d'hôtes B & B. L'appareil doit uniquement être utilisé pour laver la vaisselle domestique en suivant les consignes de ce manuel. Le robinet d'eau doit être fermé et la prise de courant débranchée à la fin de chaque programme, ou avant de nettoyer ou effectuer des réparations sur le lave-vaisselle. Débranchez également en cas de défaillance. INSTALLATION L'appareil doit être manipulé et installé par au moins deux personnes. Utilisez des gants de protection pour le déballage et l'installation de l'appareil. L'installation et les réparations doivent être réalisées par des techniciens spécialisés, en
Les enfants ne devraient pas effectuer l'installation. Maintenez les enfants à distance lors de l'installation. Ne laissez pas les matériaux d'emballage (sacs en plastique, pièces en polystyrène, etc) à la portée des enfants pendant et après l'installation. Après avoir déballé l'appareil, assurez-vous qu'il n'a pas été endommagé pendant le transport. En cas de problème, contactez votre revendeur ou le Service Après-Vente le plus proche. L'appareil ne doit pas être branché à l'alimentation électrique lors de l'installation. Pendant l'installation, assurezvous que l'appareil n'endommage pas le cordon d'alimentation. Allumez l’appareil uniquement lorsque l’installation est terminée. Le branchement au réseau de distribution d'eau doit être effectué par un technicien qualifié suivant les consignes du fabricant et conformément aux réglementations locales en vigueur en matière de sécurité. L'appareil doit être branché à la conduite principale en utilisant de nouveaux tuyaux. Évitez de réutiliser des tuyaux usagés. Un collier doit être fermement fixé sur tous les tuyaux afin que ces derniers ne se desserrent pas lors du fonctionnement de l'appareil.
25°C », la température maximum de l'eau ne doit pas dépasser 25°C. Pour tous les autres modèles, la température de l'eau permise est de 60°C. Ne coupez pas les flexibles et, en présence d'un appareil avec système de coupure de l'arrivée d'eau, ne plongez pas dans l'eau le boîtier en plastique de raccordement au réseau hydrique. Si les tuyaux sont trop courts, adressez-vous à votre revendeur. Assurez-vous que les tuyaux d'alimentation et de vidange ne sont ni pliés ni tordus. Avant toute utilisation, vérifiez l'étanchéité des tuyaux d' alimentation et de vidange de l'eau. Pendant l'utilisation, l'accès au mur arrière doit être limité, notamment en approchant le plus possible l'appareil du mur ou du meuble. Lors de l'installation de l'appareil, assurez-vous que les quatre supports sont stables et reposent sur le sol, en les ajustant au besoin, et assurezvous que l'appareil est parfaitement de niveau en utilisant un niveau à bulle. Si l'appareil est installé à l'extrémité d'une rangée d'unités et que sa paroi latérale est exposée, protégez les charnières pour éviter qu'elle ne soit endommagée. Pour les lave-vaisselles avec des ouvertures à la base pour la ventilation, les ouvertures ne doivent pas être bloquées par un tapis. 4
ÉLECTRIQUES Pour que l'installation soit conforme à la réglementation en vigueur en matière de sécurité, un interrupteur omnipolaire avec un intervalle de contact minimum de 3 mm est requis, et la mise à la terre de l'appareil est obligatoire. Si le câble d'alimentation est endommagé, remplacez-le avec un câble identique. Le câble électrique ne doit être remplacé que par un technicien qualifié conformément aux directives du fabricant et aux normes de sécurité en vigueur. Adressez-vous à un Service Après-vente agréé. Si la fiche installée n'est pas adaptée pour votre prise, contactez un technicien qualifié. Une fois l'appareil installé dans son meuble, le câble d'alimentation doit être suffisamment long pour le brancher à l'alimentation électrique principale. Ne tirez pas sur le câble d'alimentation. N'utilisez pas de rallonge, de multiprise, ou d'adaptateurs. N'utilisez en aucun cas cet appareil si le cordon d'alimentation ou la prise de courant est endommagé, si l'appareil ne fonctionne pas correctement ou s'il a été endommagé ou est tombé. Éloignez le cordon des surfaces chaudes. Une fois l'installation terminée, l'utilisateur ne doit plus pouvoir accéder aux composantes électriques. Évitez de toucher l'appareil si vous êtes mouillé, et ne l'utilisez pas si vous êtes pieds nus. UTILISATION CORRECTE L'eau du lave-vaisselle n'est pas potable. Le nombre maximum de places est indiqué sur la fiche produit.
La porte ouverte ne peut porter que le panier à vaisselle (chargé de vaisselle). N'appuyez pas d'objet sur la porte, ne vous asseyez pas et ne montez pas dessus. Utilisez uniquement des détergents et des produits de rinçage conçus pour un lavevaisselle automatique. AVERTISSEMENT : Les détergents pour lave-vaisselle sont très alcalins. Ils peuvent être très dangereux en cas d'absorption. Évitez tout contact avec la peau et les yeux, et éloignez les enfants du lavevaisselle lorsque la porte est ouverte. Assurez-vous que le distributeur de détergent est vide à la fin de chaque cycle de lavage. Conservez le détergent, le liquide de rinçage, et le sel hors de portée des enfants. AVERTISSEMENT : Les couteaux et autres ustensiles avec des extrémités pointues doivent être placés dans le panier avec la pointe vers le bas ou être placés à l'horizontale. Le robinet d'eau doit être fermé et la prise de courant débranchée à la fin de chaque programme, ou avant de nettoyer ou effectuer des réparations sur le lave-vaisselle. Débranchez également en cas de défaillance. NETTOYAGE ET ENTRETIEN N’utilisez jamais un appareil de nettoyage à la vapeur. Utilisez des gants de protection pour le nettoyage et l’entretien. L’appareil ne doit pas être branché à l’alimentation électrique lors de l’entretien.
Les différentes parties de l'emballage doivent donc être jetées de manière responsable et en totale conformité avec la réglementation des autorités locales régissant la mise au rebut de déchets. MISE AU REBUT DES APPAREILS ÉLECTROMÉNAGERS Lors de la mise au rebut de l'appareil, rendez-le inutilisable en coupant le câble électrique et en enlevant les portes et les tablettes (si disponibles) de
à l'intérieur et s'y retrouver prisonniers. Cet appareil est fabriqué à partir de matériaux recyclables ou réutilisables. Mettez-le au rebut en vous conformant à la réglementation locale en matière d'élimination des déchets. Pour toute information supplémentaire sur le traitement, la récupération et le recyclage des appareils électroménagers, contactez le service municipal compétent, le service de collecte des déchets ménagers ou le revendeur de l'appareil. Cet appareil est certifié conforme à la Directive européenne 2012/19/UE
électroniques (DEEE). En s'assurant que l'appareil est mis au rebut correctement, vous pouvez aider à éviter d'éventuelles conséquences négatives sur l'environnement et la santé humaine, qui pourraient autrement être provoquées par une mise au rebut inappropriée du présent appareil. Le symbole figurant sur le produit et sur la documentation qui l'accompagne indique que cet appareil ne doit pas être traité comme un déchet ménager mais doit être remis à un centre de collecte spécialisé dans le recyclage des appareils électriques et électroniques.
Cet appareil a été conçu, construit et mis sur le marché conformément aux normes de sécurité prévues dans les directives européennes suivantes : 2014/35/EU 2014/30/EU, 93/68/EEC et 2011/65/EU (Directive RoHS).
2010/30/ UE. Les informations contenues dans l'étiquette et la fiche produit se rapportent au programme “Eco 50°” Ce cycle de lavage standard est conçu pour nettoyer une vaisselle normalement sale. C'est le programme le plus efficace en termes de consommations d'énergie et d'eau combinées. DUREE DU PROGRAMME Eco 50°
