MODE D'EMPLOI DHL585 BOSCH

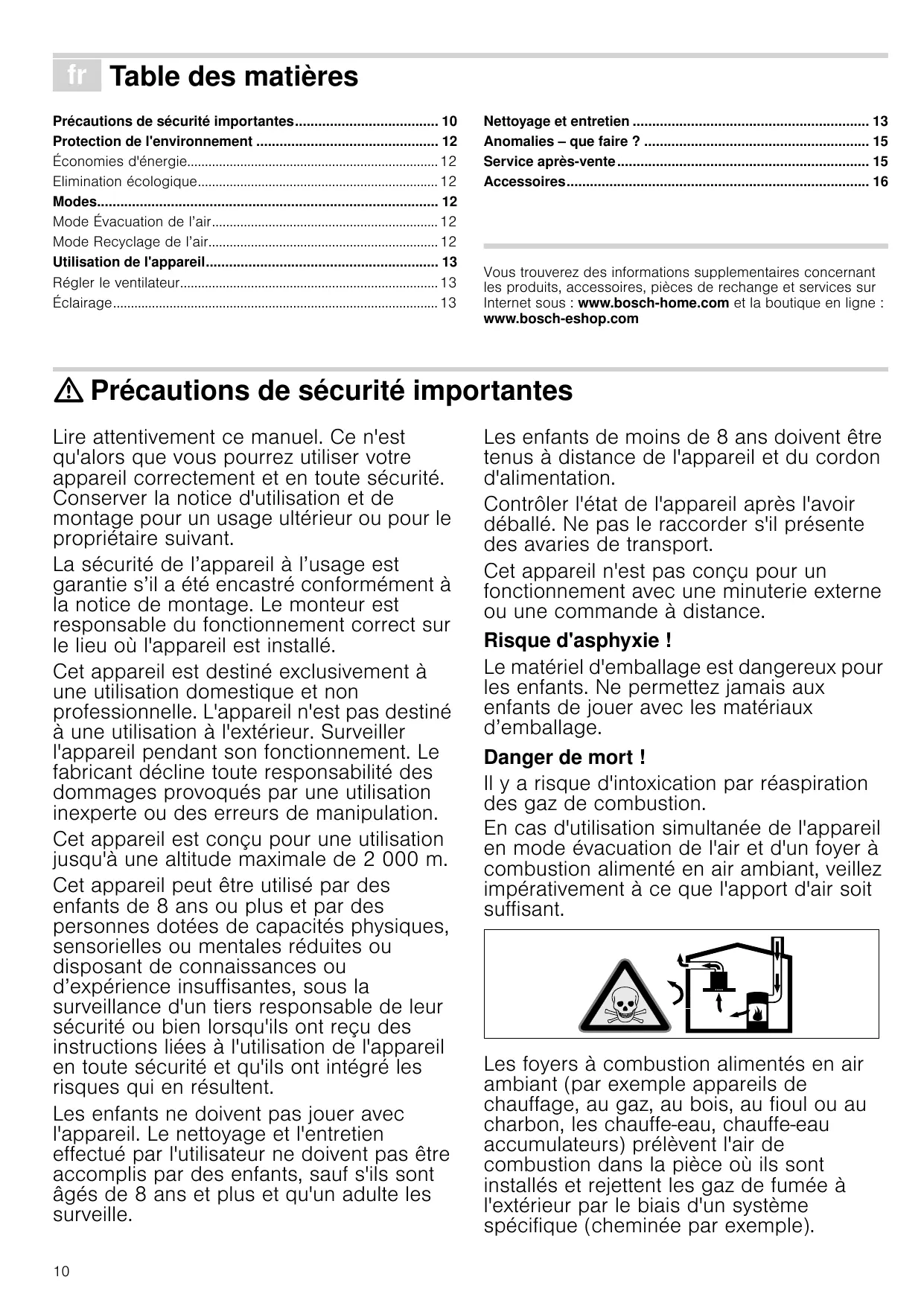

• Þ Table des matières Nos]raincf[teldu’ Précautions de sécurité importantes p. 10
• Protection de l'environnement p. 12
• Économies d'énergie p. 12
• Elimination écologique p. 12
• Modes p. 12
• Mode Évacuation de l’air p. 12
• Mode Recyclage de l’air p. 12
• Utilisation de l'appareil p. 13
• Régler le ventilateur p. 13
• Éclairage p. 13
• Nettoyage et entretien p. 13
• Anomalies – que faire ? p. 15
• Service après-vente p. 15
• Accessoires Produktinfo Vous trouverez des informations supplementaires concernant les produits, accessoires, pièces de rechange et services sur Internet sous : www.bosch-home.com et la boutique en ligne : www.bosch-eshop.com : Précautions de sécurité importantes Lire attentivement ce manuel. Ce n'est qu'alors que vous pourrez utiliser votre appareil correctement et en toute sécurité. Conserver la notice d'utilisation et de montage pour un usage ultérieur ou pour le propriétaire suivant. La sécurité de l’appareil à l’usage est garantie s’il a été encastré conformément à la notice de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé. Cet appareil est destiné exclusivement à une utilisation domestique et non professionnelle. L'appareil n'est pas destiné à une utilisation à l'extérieur. Surveiller l'appareil pendant son fonctionnement. Le fabricant décline toute responsabilité des dommages provoqués par une utilisation inexperte ou des erreurs de manipulation. Cet appareil est conçu pour une utilisation jusqu'à une altitude maximale de 2 000 m. Cet appareil peut être utilisé par des enfants de 8 ans ou plus et par des personnes dotées de capacités physiques, sensorielles ou mentales réduites ou disposant de connaissances ou d’expérience insuffisantes, sous la surveillance d'un tiers responsable de leur sécurité ou bien lorsqu'ils ont reçu des instructions liées à l'utilisation de l'appareil en toute sécurité et qu'ils ont intégré les risques qui en résultent. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien effectué par l'utilisateur ne doivent pas être accomplis par des enfants, sauf s'ils sont âgés de 8 ans et plus et qu'un adulte les surveille. p. 16

Les enfants de moins de 8 ans doivent être tenus à distance de l'appareil et du cordon d'alimentation. Contrôler l'état de l'appareil après l'avoir déballé. Ne pas le raccorder s'il présente des avaries de transport. Cet appareil n'est pas conçu pour un fonctionnement avec une minuterie externe ou une commande à distance. Risque d'asphyxie ! Le matériel d'emballage est dangereux pour les enfants. Ne permettez jamais aux enfants de jouer avec les matériaux d’emballage. Danger de mort ! Il y a risque d'intoxication par réaspiration des gaz de combustion. En cas d'utilisation simultanée de l'appareil en mode évacuation de l'air et d'un foyer à combustion alimenté en air ambiant, veillez impérativement à ce que l'apport d'air soit suffisant. Les foyers à combustion alimentés en air ambiant (par exemple appareils de chauffage, au gaz, au bois, au fioul ou au charbon, les chauffe-eau, chauffe-eau accumulateurs) prélèvent l'air de combustion dans la pièce où ils sont installés et rejettent les gaz de fumée à l'extérieur par le biais d'un système spécifique (cheminée par exemple). Lorsque la hotte aspirante est en marche, elle prélève de l'air dans la cuisine et dans les pièces voisines ; si l'apport d'air frais est trop faible, une dépression se forme. Des gaz toxiques provenant de la cheminée ou du conduit d'évacuation sont réaspirés dans les pièces d'habitation. ■ Il faut donc toujours s'assurer que l'apport d'air frais est suffisant ■ La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite. Le fonctionnement sûr de l'appareil n'est possible que si la dépression dans la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). On y parvient en présence d'ouvertures non obturables aménagées par ex. dans les portes, fenêtres et en association avec des ventouses télescopiques d'admission/ évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques permettant à l'air d'affluer pour assurer la combustion. Demandez toujours conseil au maître ramoneur compétent qui pourra évaluer l'ensemble du réseau de ventilation de la maison et vous proposer le moyen le mieux adapté pour l'aération. Si la hotte aspirante est utilisée exclusivement en mode recyclage, le fonctionnement est possible sans restrictions. Risque d'incendie ! ■ Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer. Nettoyer le filtre à graisse au moins tous les 2 mois. Ne jamais faire fonctionner l'appareil sans filtre à graisse. ■ Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer. Ne jamais travailler avec une flamme nue à proximité de l'appareil (par ex. flamber). N’installer l’appareil à proximité d’un foyer à combustibles solides (par ex. bois ou charbon) qu’en présence d’un couvercle fermé et non amovible. Aucune projection d’étincelles ne doit avoir lieu. Risque d'incendie ! Risque d'incendie ! L'huile et la graisse chaude s'enflamme rapidement. Ne jamais laisser l'huile et la graisse chaude sans surveillance. Ne jamais éteindre le feu avec de l'eau. Eteindre le foyer. Etouffer les flammes prudemment avec un couvercle, une couverture ou similaire. ■ Des foyers à gaz sans qu'un récipient ne soit placé sur le foyer dégagent une forte chaleur lors du fonctionnement. Un appareil de ventilation monté au-dessus peut être endommagé ou prendre feu. Utiliser les foyers à gaz uniquement avec un récipient placé dessus. ■ Lors du fonctionnement simultané de plusieurs foyers gaz il y a une forte production de chaleur. Un appareil de ventilation monté au-dessus peut être endommagé ou prendre feu. Ne faites jamais fonctionner en même temps deux foyers gaz à feu vif pendant plus de 15 minutes. Un brûleur grande puissance de plus de 5kW (Wok) chauffe autant que deux brûleurs gaz. Risque de brûlure ! Les éléments accessibles deviennent chauds pendant le fonctionnement. Ne jamais toucher les éléments chauds. Eloigner les enfants. Risque de blessure ! ■ Des pièces à l'intérieur de l'appareil peuvent présenter des arêtes vives. Porter des gants de protection. ■ Des objets déposés sur l'appareil peuvent tomber. Ne pas déposer d’objets sur l’appareil. Risque de choc électrique ! ■ Un appareil défectueux peut provoquer un choc électrique. Ne jamais mettre en service un appareil défectueux. Débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente. ■ Tenter de réparer vous-même l'appareil est dangereux. Seul un technicien du service après-vente formé par nos soins est habilité à effectuer des réparations et à remplacer des câbles d'alimentation défectueux. Si l'appareil est défectueux, débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente. ■ De l'humidité qui pénètre peut occasionner un choc électrique. Ne pas utiliser de nettoyeur haute pression ou de nettoyer à vapeur.

Risque d'incendie ! Risque d'incendie ! Risque de blessure ! Risque de choc électrique ! Risque de choc électrique !

Causes de dommages Risque de détérioration par la corrosion. Toujours allumer l'appareil pendant la cuisson afin d'éviter la formation de condensation. La condensation peut provoquer de la corrosion. Les surfaces peuvent être endommagées par un nettoyage non conforme. Nettoyer les surfaces en inox seulement dans le sens du métal. Pour les organes de commande, ne pas utiliser de nettoyant pour inox. Remplacer immédiatement les ampoules défectueuses, afin d'empêcher une surcharge des ampoules restantes. Les nettoyants agressifs ou à récurer peuvent endommager la surface. Ne jamais utiliser de nettoyants agressifs ou à récurer. Risque de détérioration par pénétration d'humidité dans l'électronique. Ne jamais nettoyer les éléments de commande avec un chiffon mouillé. Risque d'endommagement par le reflux de condensat. Installer le conduit d'air vicié légèrement incliné vers le bas à partir de l'appareil (1° de pente) Attention ! Protection de l'environnement Votre nouvel appareil est d'une très grande efficacité énergétique. Vous trouverez ici des conseils comment vous pouvez économiser encore plus d'énergie lors de l'utilisation de l'appareil et comment correctement éliminer l'appareil. Elimination écologique Eliminez l'emballage en respectant l'environnement. Économies d'énergie

Lors de la cuisson, prévoir de l'air frais suffisant afin que la hotte aspirante fonctionne de manière efficace en produisant peu de bruit. Adapter la vitesse du ventilateur à l'intensité des vapeurs de cuisson. N'utiliser le vitesse intensive que si cela s'avère nécessaire. Une faible vitesse du ventilateur est synonyme d'une faible consommation d'énergie. En cas d'intenses vapeurs de cuisson, sélectionner une vitesse de ventilateur plus importante à temps. Les vapeurs de cuisson déjà dispersées dans la cuisine nécessitent un fonctionnement plus long de la hotte aspirante.

Éteindre la hotte aspirante quand elle n'est plus utilisée.

Éteindre l'éclairage quand il n'est plus utilisé.

Cet appareil est marqué selon la directive européenne 2012/19/UE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE. Nettoyer le filtre selon les intervalles indiqués ou le remplacer pour augmenter l'efficacité de la ventilation et évit'er tout risque d'incendie. Modes Vous pouvez utiliser cet appareil en mode Évacuation d’air ou en mode Recyclage de l’air. Mode Évacuation de l’air Mode Recyclage de l’air L’air aspiré se nettoie en traversant les filtres à graisse et un filtre à charbon actif, puis il revient dans la cuisine. L’air aspiré est débarrassé des particules de graisse par les filtres à cet effet, transite par un conduit puis gagne l’extérieur. Remarque : L’air sortant ne doit pénétrer ni dans une cheminée en service destinée à évacuer la fumée ou des gaz brûlés, ni dans une gaine servant à aérer les locaux où sont installés des foyers à combustion.

Si l’air sortant circule par une cheminée non en service destinée à évacuer la fumée ou des gaz brûlés, il faudra vous procurer l’accord du ramoneur compétent dans votre quartier. Si l’air sortant traverse la paroi extérieure, il faudrait utiliser une ventouse télescopique.

Remarque : Pour lier les odeurs dans l’air recyclé, vous devrez incorporer un filtre à charbon actif. Pour connaître les différentes possibilités d’utiliser l’appareil en mode Recyclage d’air, consultez les prospectus ou votre revendeur spécialisé. Vous pourrez vous procurer les accessoires dans le commerce spécialisé, auprès du service après-vente ou dans la boutique en ligne. Vous trouverez le numéro de cet accessoire à la fin de la notice d’utilisation. Utilisation de l'appareil Ces instructions valent pour plusieurs variantes d’appareil. Certains équipements ne figurant pas sur votre appareil peuvent y être décrits. Remarque : Allumez la hotte aspirante dès le début de la cuisson ; une fois la cuisson achevée, laissez la hotte aspirante fonctionner encore quelques minutes. Ceci permet d’éliminer les buées de cuisson le plus efficacement. Remarque : Faire pivoter le cache en verre vers l'avant. Cela agrandit la zone d'aspiration. Bandeau de commande Régler le ventilateur Remarque : Adaptez toujours la puissance du ventilateur aux conditions du moment. En cas d'émanations très denses de vapeur, sélectionnez aussi une puissance d'aspiration élevée. Allumer

1. Appuyer sur la touche A.

Remarque : Une LED est allumée lorsque le ventilateur est enclenché. Le ventilateur démarre à la dernière vitesse réglée.

2. Appuyer sur les touches 2 ou 3 pour régler une autre vitesse

du ventilateur. Arrêt Appuyer sur la touche A. Éclairage Explication

Enclencher/éteindre le ventilateur

Activer la puissance d'aspiration 2

Activer la puissance d'aspiration 3

Allumer/éteindre l'éclairage Vous pouvez allumer et éteindre l’éclairage indépendamment de la ventilation. Appuyer sur la touche 6. Nettoyage et entretien : Risque de brûlure ! L'appareil devient chaud pendant le fonctionnement. Laisser refroidir l'appareil avant son nettoyage. Niveau Nettoyants Inox Eau chaude additionnée de produit à vaisselle : Nettoyer avec une lavette et sécher avec un chiffon doux. : Risque de choc électrique ! De l'humidité qui pénètre peut occasionner un choc électrique. Nettoyer l'appareil uniquement avec un chiffon humide. Avant le nettoyage, retirer la fiche secteur ou déconnecter le fusible dans le boîtier à fusibles. Nettoyer les surfaces en inox seulement dans le sens du métal. Des produits d'entretien spéciaux pour inox sont en vente au service aprèsvente ou dans le commerce spécialisé. Appliquer avec un chiffon doux une pellicule mince de produit d'entretien. : Risque de choc électrique ! De l'humidité qui pénètre peut occasionner un choc électrique. Ne pas utiliser de nettoyeur haute pression ou de nettoyer à vapeur. Surfaces laquées : Risque de blessure ! Des pièces à l'intérieur de l'appareil peuvent présenter des arêtes vives. Porter des gants de protection. Nettoyants Afin de ne pas endommager les différentes surfaces en utilisant des nettoyants inappropriés, veuillez respecter les indications dans le tableau. N'utilisez pas

de produits agressifs ou récurants,

de nettoyants fortement alcoolisés,

de tampons en paille métallique ni d'éponges à dos récurant,

de nettoyeurs haute pression ni de nettoyeurs à vapeur. Avant d'utiliser des lavettes éponges neuves, rincez-les soigneusement. Respectez les instructions et avertissements joints aux nettoyants. Eau chaude additionnée de produit à vaisselle : Nettoyer avec une lavette humide et sécher avec un chiffon doux. Ne pas utiliser de nettoyant pour inox. Aluminium et plastique Nettoyant pour vitres : Nettoyer avec un chiffon doux. Verre Nettoyant pour vitres : Nettoyer avec un chiffon doux. Ne pas utiliser de racloir à verre. Eléments de commande Eau chaude additionnée de produit à vaisselle : Nettoyer avec une lavette humide et sécher avec un chiffon doux. Risque de détérioration de l'électronique par pénétration d'humidité. Ne jamais nettoyer les éléments de commande avec un chiffon mouillé. Ne pas utiliser de nettoyant pour inox.

Nettoyer le filtre métallique à graisse Incorporer le filtre métallique à graisse Ces instructions valent pour plusieurs variantes d’appareil. Certains équipements ne figurant pas sur votre appareil peuvent y être décrits.

1. Mettre le filtre métallique à graisse en place.

: Risque d'incendie !

2. Basculer le filtre métallique à graisse vers le haut puis

Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer. Nettoyer le filtre à graisse au moins tous les 2 mois. Ne jamais faire fonctionner l'appareil sans filtre à graisse. Changement du filtre à charbon actif (uniquement en cas de mode recyclage) Remarques ■ N’utilisez jamais de détergents agressifs, contenant de l’acide ou fortement alcalins.

Pendant le nettoyage des filtres métalliques à graisse, nettoyez également leur fixation dans l’appareil au moyen d’un essuie-tout humide. Vous pouvez laver les filtres métalliques à graisse au lavevaisselle ou à la main. Avec l’autre main sous le filtre métallique à graisse, intercepter ce dernier. encliqueter le verrouillage. Afin de garantir la capacité de rétention des odeurs, le filtre doit être régulièrement entretenu. Les filtres à charbon actif doivent être remplacés au moins tous les 4 mois. Remarques ■ Les filtres à charbon actif ne font pas partie de la fourniture. Les filtres à charbon actif sont en vente dans le commerce spécialisé, auprès du service après-vente ou dans la boutique en ligne. A la main :

Remarque : En présence de salissures tenaces, vous pouvez utiliser un produit dissolvant les graisses. Il est possible de le commander via la boutique en ligne. Remarque : Utiliser uniquement des filtres d'origine. Cela garantit un fonctionnement optimal.

Les filtres à charbon actif ne peuvent pas être nettoyés ou réactivés. Mettez les filtres métalliques à graisse à tremper dans de l’eau de vaisselle très chaude.

1. Déposer les filtres métalliques à graisse, voir le chapitre

Utilisez une brosse pour nettoyer puis rincez bien les filtres ensuite.

2. Dévisser le vissage du recouvrement du filtre au charbon

Déposer les filtres métalliques à graisse. actif. Laissez les filtres métalliques à graisse s’égoutter. Au lave-vaisselle : Remarque : Si le nettoyage a lieu au lave-vaisselle, de légères colorations peuvent se manifester. Ceci n’influe aucunement sur le fonctionnement des filtres métalliques à graisse.

Ne nettoyez pas avec la vaisselle les filtres métalliques à graisse très sales. Posez les filtres métalliques à graisse dans le lave-vaisselle sans les coincer. Ne coincez pas les filtres métalliques à graisse. Retirer le filtre métallique à graisse

3. Enlever le filtre à charbon actif.

1. Appuyer sur le verrouillage et pousser le filtre métallique à

4. Mettre en place le filtre à charbon actif.

graisse vers l'arrière et le tirer vers le bas. Avec l’autre main sous le filtre métallique à graisse, intercepter ce dernier. Remarque : Ne pas tordre les filtres métalliques à graisse, afin d'éviter des endommagements.

2. Sortir le filtre métallique à graisse de sa fixation.

Remarque : La graisse peut s’accumuler en bas dans le filtre métallique à graisse. Pour éviter que de la graisse ne goutte, tenir le filtre métallique à graisse à l'horizontale.

3. Nettoyer l'appareil à l'intérieur après avoir démonté les filtres

métalliques à graisse.

4. Nettoyer les filtres métalliques à graisse et les laisser sécher

avant de les remettre en place.

5. Visser le recouvrement.

6. Mettre en place les filtres métalliques à graisse, voir le

chapitre Monter les filtres métalliques à graisse. Anomalies – que faire ? Dans de nombreux cas, vous pourrez remédier vous-même facilement aux anomalies. Avant de contactez le service aprèsvente, veuillez vérifier les points suivants : Changer les ampoules : Risque de choc électrique ! Lors du changement des ampoules, les contacts de la douille sont sous tension. Avant le changement, retirer la fiche secteur ou couper le fusible dans le boîtier à fusibles. Important ! Utilisez uniquement des lampes du même type et de la même puissance (voir aussi sur la douille des lampes ou la plaque signalétique). Tenter de réparer vous-même l'appareil est dangereux. Seul un technicien du service après-vente formé par nos soins est habilité à effectuer des réparations et à remplacer des câbles d'alimentation défectueux. Si l'appareil est défectueux, débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente. Tableau de dérangements Panne Cause possible Remède L'appareil ne fonctionne pas La fiche n'est pas connectée Connecter l'appareil au secteur Panne de courant Vérifier si d'autres appareils de cuisine fonctionnent Fusible défectueux Vérifier dans le coffret à fusibles, si le fusible pour l'appareil est en bon état L'éclairage ne Les ampoules fonctionne pas. sont défectueuses. Changer les ampoules, voir le chapitre “Changer les ampoules”.

: Risque de choc électrique ! Changer les ampoules halogènes avec culot à vis Remarques Pour changer les ampoules ne pas enlever le recouvrement en plastique. Les ampoules sont accessibles par l'intérieur, pour cela déposer les filtres métalliques à graisse.

En insérant les ampoules halogènes, veiller à ne pas toucher le ballon de verre. Pour insérer les ampoules halogènes, utiliser un chiffon propre.

1. Laisser refroidir l'ampoule.

2. Déposer les filtres métalliques à graisse.

3. Dévisser l’ampoule et la remplacer par une ampoule du

4. Monter les filtres métalliques à graisse.

5. Brancher la fiche secteur ou réarmer le disjoncteur.

Remplacer l'ampoule par une ampoule du même type : Voltage : 230 V Puissance : max. 28 W Culot : E14 Service après-vente Si votre appareil a besoin d'être réparé, notre service aprèsvente se tient à votre disposition. Nous trouvons toujours une solution appropriée pour éviter des visites inutiles d'un technicien. Lors de votre appel, veuillez indiquer le numéro de produit (n° E) et le numéro de fabrication (n° FD), afin de nous permettre de mieux vous aider. Vous trouverez plaque signalétique à l'intérieur de l'appareil (après avoir déposé le filtre métallique à graisse). Pour éviter d'avoir à les rechercher en cas de besoin, vous pouvez inscrire ici les données de votre appareil et le numéro de téléphone du service après-vente. N° E Commande de réparation et conseils en cas de dérangements

Faites confiance à la compétence du fabricant. Vous garantissez ainsi que la réparation sera effectuée par des techniciens de SAV formés qui disposent des pièces de rechange d’origine adaptées à votre appareil. N° FD Service après-vente O Tenez compte du fait que la visite d'un technicien du SAV n'est pas gratuite en cas de manipulation incorrecte, même pendant la période de garantie. Vous trouverez les données de contact pour tous les pays dans l'annuaire ci-joint du service après-vente.

Accessoires (non compris dans la livraison) Filtre à charbon actif DHZ2701
