Vous trouverez des informations relatives aux accessoires et pièces de rechange sur www.kaercher.com.
Dans chaque pays, les conditions de garantie en vigueur sont celles publiées par notre société de distribution responsable. Les éventuelles pannes sur l’appareil sont réparées gratuitement dans le délai de validité de la garantie, dans la mesure où celles-ci relèvent d'un défaut matériel ou d'un vice de fabrication. En cas de recours en garantie, adressez-vous à votre revendeur ou au service après-vente agréé le plus proche munis de votre preuve d'achat. (Adresse au dos)
ATTENTION Lors des travaux de nettoyage, le marquage « MAX » du bac d'eau sale ne doit pas être dépassé. Veuillez respecter le procédé suivant :
Le nettoyeur de sols est uniquement destiné au nettoyage des sols durs et résistants à l'eau dans les ménages. Ne pas nettoyer les revêtements sensibles à l'eau comme par ex. les sols en liège non traités (l'humidité peut pénétrer et endommager le sol). L'appareil convient pour le nettoyage des sols en PVC, du linoléum, des carrelages, des sols en pierre, des parquets huilés ou cirés, des revêtements de sol stratifiés ainsi que pour tous les revêtements de sol résistants à l'eau.
Vider d'abord le bac d'eau sale. 2. Les appareils usés contiennent des matériaux précieux recyclables lesquels doivent être apportés à un système de recyclage. Pour cette raison, utilisez des systèmes de collecte adéquats afin d'éliminer les appareils usés. Les appareils électriques et électroniques renferment souvent des composants qui peuvent représenter un danger potentiel pour l'intégrité physique et l'environnement s'ils sont mal utilisés ou éliminés. Ces composants sont pourtant nécessaires au bon fonctionnement de l'appareil. Les appareils qui présentent ce symbole ne doivent pas être jetés avec les déchets ménagers. Instructions relatives aux ingrédients (REACH) Les informations actuelles relatives aux ingrédients se trouvent sous :
L'étendue de la fourniture de votre appareil figure sur l'emballage. Lors du déballage, contrôler l’intégralité du matériel. S'il manque des accessoires ou en cas de dommages imputables au transport, informer immédiatement le revendeur.
– En plus des consignes figurant dans ce mode d'emploi, les règles générales de sécurité et de prévention des accidents imposées par la loi doivent être respectées. – Afin d'assurer un fonctionnement sans danger, les avertissements et les consignes placés sur l'appareil doivent être respectés.

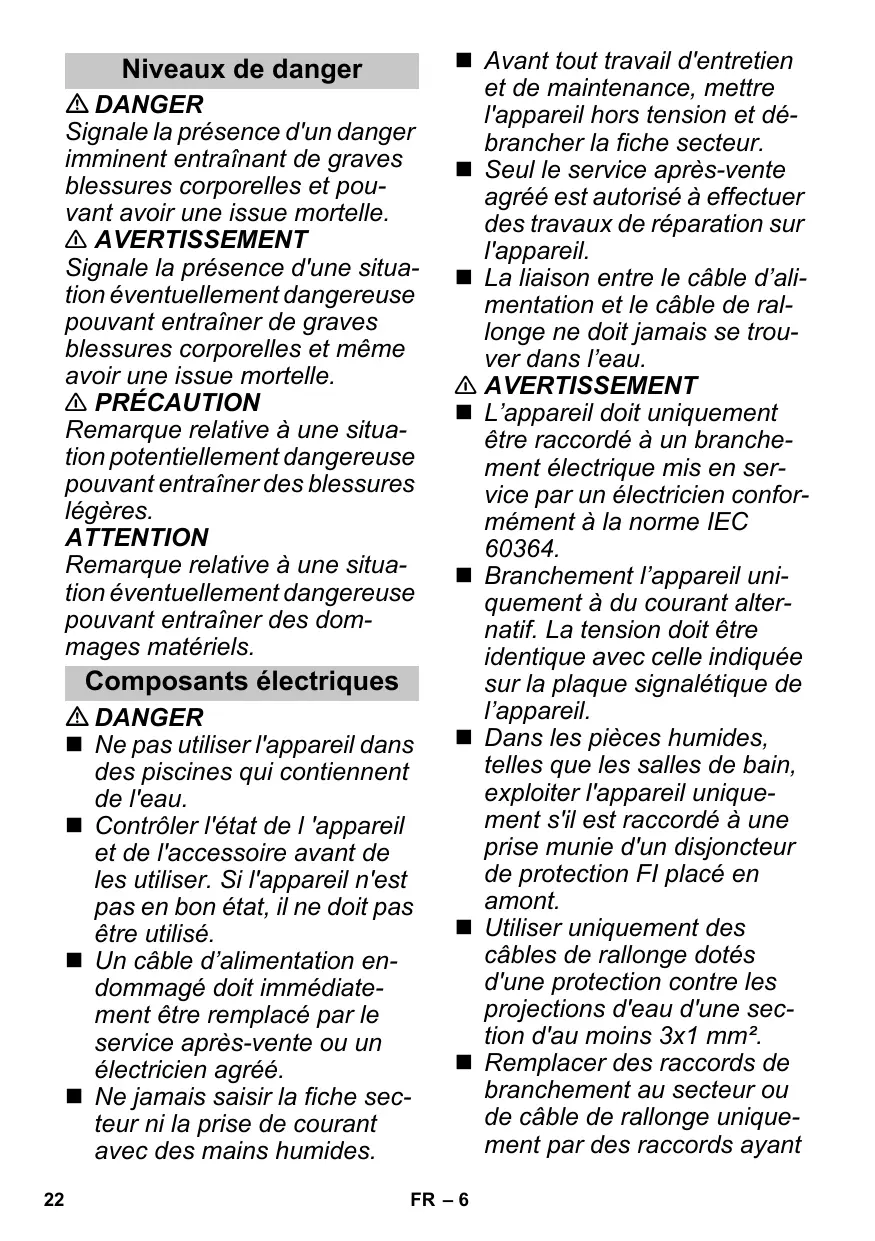

ATTENTION Remarque relative à une situation éventuellement dangereuse pouvant entraîner des dommages matériels.
Un câble d’alimentation endommagé doit immédiatement être remplacé par le service après-vente ou un électricien agréé. Ne jamais saisir la fiche secteur ni la prise de courant avec des mains humides. 22
Seul le service après-vente agréé est autorisé à effectuer des travaux de réparation sur l'appareil. La liaison entre le câble d’alimentation et le câble de rallonge ne doit jamais se trouver dans l’eau. 몇 AVERTISSEMENT L’appareil doit uniquement être raccordé à un branchement électrique mis en service par un électricien conformément à la norme IEC 60364. Branchement l’appareil uniquement à du courant alternatif. La tension doit être identique avec celle indiquée sur la plaque signalétique de l’appareil. Dans les pièces humides, telles que les salles de bain, exploiter l'appareil uniquement s'il est raccordé à une prise munie d'un disjoncteur de protection FI placé en amont. Utiliser uniquement des câbles de rallonge dotés d'une protection contre les projections d'eau d'une section d'au moins 3x1 mm². Remplacer des raccords de branchement au secteur ou de câble de rallonge uniquement par des raccords ayant
Si l’appareil est utilisé dans des zones dangereuses, tenir compte des consignes de sécurité correspondantes. Ne pas utiliser l'appareil s'il est tombé, s'il présente des dommages visibles ou s'il fuit. 몇 AVERTISSEMENT L’appareil ne doit jamais être utilisé par des enfants ni par des personnes non avisées. Cet appareil n'est pas destiné à être utilisé par des personnes ayant des capacités
Les enfants ne doivent pas jouer avec l'appareil. Surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil. Tenir l'appareil à l'écart des enfants lorsqu'il est en marche ou tant qu'il n'est pas encore refroidi. N'utiliser ou ne stocker l'appareil que conformément à la description ou à la figure ! 몇 PRÉCAUTION Avant d'effectuer toute opération avec ou sur l'appareil, en assurer la stabilité afin d'éviter tout accident ou tout endommagement dû à une chute de l'appareil. Ne jamais remplir le réservoir d'eau de solvants, de liquides contenant des solvants ou d'acides non dilués (tels que détergents, essence, diluants pour peinture et acétone), car ceux-ci ont un effet corrosif sur les matériaux se trouvant dans l'appareil. Ne jamais laisser l’appareil sans surveillance lorsqu’il est en marche.
(p. ex. cheveux, doigts) des rouleaux de nettoyage en rotation. Protéger ses mains lors du nettoyage de la tête d'aspiration en raison du risque de blessures causées par la projection d'objets tranchants (p. ex. éclats). ATTENTION Mettre l'appareil en marche uniquement si le réservoir d'eau propre et le bac d'eau sale sont mis en place. Ne pas aspirer d'objets pointus ou plus grands (p. ex. débris de verre, cailloux, accessoires de jouets) avec cet appareil. Ne pas remplir le réservoir d'eau propre avec de l'acide acétique, du détartrant, des huiles essentielles ou d'autres substances similaires. Veiller également à ne pas aspirer ces substances. Les ouvertures d'aération de l'appareil ne doivent en aucun cas être bloquées. Utiliser cet appareil uniquement sur des sols durs avec revêtement étanche à l'eau 24
Lors de pauses prolongées et après utilisation, mettre l'appareil hors service au niveau de l'interrupteur principal / de l'interrupteur de l'appareil et débrancher la fiche secteur. Ne pas exploiter l'appareil à des températures inférieures à 0 °C. Protéger l'appareil de la pluie. Ne pas l'entreposer à extérieur. Description de l’appareil
1 Rouleaux de nettoyage Cache de la tête d'aspiration Verrouillage de la tête d'aspiration Réservoir d'eau propre Poignée du réservoir d'eau propre Station de nettoyage/poste de stationnement
Remplir le réservoir d'eau fraîche Figure : Pour stabiliser l'appareil, le placer dans la station de nettoyage. Figure : Sortir le réservoir d'eau propre de l'appareil en tirant par la poignée. Figure : Ouvrir le réservoir de carburant. Remplir le réservoir d'eau propre à l'eau potable froide ou tiède. Selon les besoins, les produits d'entretien et de nettoyage de la marque KÄRCHER peuvent être ajoutés dans le réservoir d'eau propre.* Cf. le chapitre « Produit de nettoyage et d'entretien ». Le marquage « MAX » ne doit pas être dépassé lors du remplissage. Fermer le couvercle du réservoir. Figure : Mettre le réservoir d'eau fraîche en place dans l'appareil. Le réservoir d'eau propre doit être bien installé dans l'appareil. ATTENTION *Tenir compte de la recommandation de dosage figurant sur le produit de nettoyage ou d'entretien.
à la commande ATTENTION Figure : L'appareil ne peut absorber que les salissures et les liquides (max. 250 ml). Figure : Avant le début des travaux, éliminer tous les objets se trouvant éventuellement sur le sol, comme p. ex. les débris de verre, les cailloux, les vis ou les accessoires de jouets. Avant d'utiliser l'appareil sur un endroit peu visible, vérifier si le sol est résistant à l'eau. Ne pas nettoyer de revêtements sensibles à l'eau tels que les sols en liège non traités (l'humidité risque de pénétrer et d'endommager le sol). Remarque Pour éviter de trébucher sur le câble d'alimentation, tenir la poignée d'une main et le câble d'alimentation de l'autre main.
Afin d'éviter que toute empreinte n'apparaisse sur le sol fraîchement nettoyé, travailler en marche arrière en direction de la porte. Tenir l'appareil par la poignée à un angle d'env. 60 degrés. Le nettoyage du sol a lieu en effectuant un mouvement avant et arrière de l'appareil à une vitesse similaire à celle d'un aspirateur. En cas d'encrassement plus important, faire glisser lentement l'appareil sur le sol. Pour les livraisons des paires de rouleaux en gris et jaune : les deux paires de rouleaux ont la même fonction, mais ne peuvent pas être utilisées dans des domaines d'utilisation différents (différents coloris, p. ex. pour la cuisine et la salle de bain).
ATTENTION Les rouleaux de nettoyage se mettent à tourner dès que l'appareil est sous tension. La poignée doit être maintenue afin d'empêcher l'appareil de se déplacer de façon autonome. S'assurer que le réservoir d'eau propre est rempli d'eau et que le bac d'eau sale est inséré dans l'appareil. Figure : Brancher la fiche secteur dans une prise de courant. Figure : Pour une humidification rapide des rouleaux de nettoyage, remplir la station de nettoyage de 50 ml d'eau du robinet à l'aide du gobelet fourni. Mettre l'appareil sous tension et le mettre en service dans la station pendant 5 secondes. L'appareil possède alors un taux d'humidité optimal pour permettre un nettoyage rapide. Figure : Eteindre l'appareil. Pour cela, appuyer sur l'interrupteur principal. Figure : Sortir l'appareil de la station de nettoyage à l'aide de la poignée de transport et le poser sur le sol. Maintenir l'appareil au niveau de la poignée. Figure : Pour mettre en service, appuyer sur le sectionneur général (marche/arrêt).
ATTENTION Avant de remplir le réservoir d'eau propre, prière de vider le bac d'eau sale. Cela permet d'éviter le débordement du bac d'eau sale. Cf. le chapitre « Vidage du bac d'eau sale ». Figure : Placer l'appareil dans la station de nettoyage. Figure : Sortir le réservoir d'eau propre de l'appareil en tirant par la poignée. Figure : Ouvrir le réservoir de carburant. Remplir le réservoir d'eau propre à l'eau potable froide ou tiède. Selon les besoins, ajouter un produit de nettoyage ou d'entretien. Le marquage « MAX » ne doit pas être dépassé lors du remplissage. Fermer le couvercle du réservoir.
Figure : Tenir le bac d'eau sale par la barre inférieure de la poignée, tout en poussant avec le pouce la barre supérieure de la poignée vers le bas. Figure : Enlever le bac d'eau sale. Figure : Retirer le couvercle du réservoir d'eau sale. Vidange du réservoir d'eau sale. Selon l'encrassement, nettoyer le couvercle/séparateur et le bac d'eau sale à l'eau potable. Placer le couvercle sur le bac d'eau sale. Le couvercle doit être bien fixé au bac d'eau sale. Figure : Mettre le réservoir d'eau fraîche en place dans l'appareil. Le bac d'eau sale doit être bien installé dans l'appareil.
Figure : Eteindre l'appareil. Pour cela, appuyer sur l'interrupteur principal. Figure : Placer l'appareil dans la station de nettoyage. ATTENTION Pour garantir la stabilité de l'appareil en cas d'interruptions de travail, toujours placer l'appareil dans la station de nettoyage ou le poste de stationnement. Une instabilité insuffisante peut faire basculer l'appareil et entraîner l'écoulement de liquides risquant d'endommager le revêtement du sol.
Figure : Eteindre l'appareil. Pour cela, appuyer sur l'interrupteur principal. ATTENTION Nettoyage de l'appareil par un processus de rinçage une fois les travaux terminés. Cf. le chapitre « Nettoyage de l'appareil par un processus rinçage ». Figure : Vider complètement l'appareil. Figure : jusque Pour stabiliser l'appareil, le placer dans la station de nettoyage. Stocker l’appareil dans des locaux secs.
Nettoyage de l'appareil par un processus de rinçage ATTENTION Une fois les travaux terminés, toujours faire rincer l'appareil à l'eau froide à l'aide de la station de nettoyage. Ce processus permet de nettoyer l'appareil de façon optimale et d'éviter toute formation de salissures ou de bactéries et toute odeur désagréable dans l'appareil. Figure : Eteindre l'appareil. Pour cela, appuyer sur l'interrupteur principal. Figure : Placer l'appareil dans la station de nettoyage. Si le réservoir d'eau propre contient encore de l'eau, retirer le réservoir d'eau propre et le vider. Mettre le réservoir d'eau fraîche en place dans l'appareil. Figure : Retirer le bac d'eau sale et le vider. Cf. le chapitre « Vidage du bac d'eau sale ». Remplir le gobelet de 200 ml d'eau. Remplir l'eau dans la station de nettoyage. Selon les besoins, il est possible d'ajouter un produit d'entretien approprié de la marque KÄRCHER pour le processus de rinçage. Pour mettre en service, appuyer sur le sectionneur général (marche/arrêt). Laisser tourner l'appareil pendant 30 à 60 secondes, jusqu'à ce que l'eau soit entièrement aspirée de la station de nettoyage. Le processus de rinçage est à présent terminé. Remarque Plus l'appareil reste allumé longtemps, moins l'humidité résiduelle sera retenue dans les rouleaux de nettoyage. Eteindre l'appareil. Pour cela, appuyer sur l'interrupteur principal. Figure : Vidange du réservoir d'eau sale. Cf. le chapitre « Vidage du bac d'eau sale ». Si la station de nettoyage contient encore de l'eau, la vider. Figure : Débrancher la fiche secteur.
ATTENTION Avant de déposer l'appareil au sol pour retirer les rouleaux, le réservoir d'eau propre et le bac d'eau sale doivent être vidés. Cela permet d'éviter tout écoulement de liquides des réservoirs lors de la dépose au sol. Remarque En cas de fort encrassement, les rouleaux de nettoyage peuvent être nettoyés séparément. Figure : Eteindre l'appareil. Pour cela, appuyer sur l'interrupteur principal. Figure : Débrancher la fiche secteur. Vidanger le réservoir d'eau propre. Figure : Vidange du réservoir d'eau sale. Figure : Dévisser les rouleaux de nettoyage au niveau de la poignée encastrée. Nettoyer les rouleaux de nettoyage sous l'eau courante. ou Nettoyer les rouleaux de nettoyage à la machine à laver jusqu'à 60 °C. ATTENTION Ne pas utiliser d'adoucisseur en cas de nettoyage dans la machine à laver. Ainsi, les microfibres ne seront pas endommagées et les rouleaux de nettoyage conservent leur effet élevé de nettoyage. Les rouleaux de nettoyage ne peuvent pas passer au sèche-linge. Après le nettoyage, laisser les rouleaux sécher à l'air libre. Figure : Visser les rouleaux de nettoyage sur le porte-rouleaux jusqu'en butée. Tenir compte de l'affectation des couleurs figurant à l'intérieur des rouleaux et sur le porte-rouleaux de l'appareil (p. ex. le bleu avec le bleu). Après le montage, vérifier si les rouleaux de nettoyage sont bien installés.
ATTENTION Nettoyer la tête d'aspiration en cas d'encrassement important ou de pénétration de pièces (p. ex. cailloux, éclats) dans cette dernière. Lors des travaux, ces pièces risquent de provoquer un bruit de claquement, de boucher les canaux d'aspiration et elles empêchent la puissance d'aspiration. Figure : Eteindre l'appareil. Pour cela, appuyer sur l'interrupteur principal. Figure : Débrancher la fiche secteur. Appuyer sur le verrouillage de la tête d'aspiration. Retirer le couvercle de la tête d'aspiration.
Si besoin, éliminer les particules se trouvant dans les canaux d'aspiration et les fentes du couvercle de la tête d'aspiration. Nettoyer la tête d'aspiration de l'appareil avec un chiffon humide. Fixer le couvercle de la tête d'aspiration sur la tête d'aspiration. Figure : Visser les rouleaux de nettoyage sur le porte-rouleaux jusqu'en butée. Cf. le chapitre « Nettoyage des rouleaux ».
ATTENTION Nettoyer régulièrement le bac d'eau sale pour ne pas boucher le séparateur en raison de la poussière et des salissures ou pour éviter que les salissures ne s'incrustent dans le réservoir. Figure : Eteindre l'appareil. Pour cela, appuyer sur l'interrupteur principal. Figure : Placer l'appareil dans la station de nettoyage. Figure : jusque Figure : Retirer le bac d'eau sale de l'appareil. Cf. le chapitre « Vidage du bac d'eau sale ». Nettoyer le couvercle/séparateur et le bac d'eau sale à l'eau potable. Le bac d'eau sale peut également être nettoyé dans le lave-vaisselle. Figure : Après le nettoyage, remettre le bac d'eau sale avec le couvercle dans l'appareil.
ATTENTION L'utilisation de produits de nettoyage et d'entretien non appropriés peut endommager l'appareil et entraîner l'extinction des droits à garantie. Remarque Selon les besoins, utiliser un produit de nettoyage ou d'entretien de la marque KÄRCHER pour le nettoyage du sol. Lors du dosage du produit de nettoyage et d'entretien, tenir compte des quantités recommandées par le fabricant. Afin d'éviter toute formation de mousse, remplir d'abord le réservoir d'eau propre avec de l'eau puis ajouter le produit de nettoyage et d'entretien. Pour ne pas dépasser le volume de remplissage « MAX » du réservoir d'eau propre, laisser encore de la place lors du remplissage de l'eau pour le produit de nettoyage et d'entretien.
L'élément filtrant n'a pas été inséré. Figure : Retirer le réservoir d'eau propre et placer l'élément filtrant avec le pion vers le haut. L'élément filtrant a été inséré à l'envers. Retirer l'élément filtrant et le placer avec le pion vers le haut.
Il n’y a pas d’eau dans le réservoir d’eau. Appoint en eau Le réservoir d’eau propre n'est pas positionné correctement dans l'appareil. Mettre le réservoir d'eau propre en place et s'assurer qu'il est bien fixé dans l'appareil. Les rouleaux de nettoyage sont absents ou ne sont pas insérés correctement. Figure : Insérer les rouleaux de nettoyage et visser les rouleaux de nettoyage jusqu'en butée sur le porte-rouleaux. Les rouleaux de nettoyage sont encrassés ou usés. Nettoyer les rouleaux de nettoyage. ou Remplacer les rouleaux de nettoyage.
Vérifier si le couvercle est bien fixé sur le bac d'eau sale. Cf. le chapitre « Nettoyage du bac d'eau sale ». Le séparateur est bouché. Enlever le couvercle du bac d'eau sale et nettoyer le séparateur. Cf. le chapitre « Nettoyage du bac d'eau sale ». Le filet filtrant du séparateur du bac d'eau sale a été endommagé lors du nettoyage. Remplacer le séparateur.
Le produit de nettoyage ou d'entretien ne convient pas à l'appareil ou n'est pas dosé correctement. Utiliser le produit de nettoyage et d'entretien recommandé par le fabricant. Cf. le chapitre « Produit de nettoyage et d'entretien ». Tenir compte des recommandations de dosage du fabricant. La première humidification des rouleaux n'a pas été ou trop peu effectuée et les rouleaux ne sont donc pas entièrement humidifiés (et pour cette raison, les rouleaux ne nettoient que partiellement). Figure : Humidifier entièrement les rouleaux.
Retirer le couvercle de la tête d'aspiration et nettoyer la tête d'aspiration. Cf. le chapitre « Nettoyage de la tête d'aspiration ».
Les canaux d'aspiration et les fentes de la tête d'aspiration sont obturés. Figure : Retirer le couvercle de la tête d'aspiration et nettoyer la tête d'aspiration. Cf. le chapitre « Nettoyage de la tête d'aspiration ».
