MODE D'EMPLOI 8020A GENELEC
Description générale
La GENELEC 8020A est une enceinte acquistique de contrôle active à deux voies extrément compacte, conçue pour l'écoute rapprochéée, les mobiles, les salles de contrôle de TV et radiodiffusion, les systèmes ambiophoniques (surround), les studios à la maison, les applications multimédia et avec les cartes de son d'ordinateurs. En tant qu'enceinte active, elle contient les haut-parleurs, les amplificateurs, les filtres séparateurs actifs et les circuits de protection. L'enceinte MDEMC (Minimum Diffraction EnclosureMC, ou enceinte à diffraction minimale) est faite d'aluminium moulé sous pression et est dessinée pour réduire la diffraction aux arêtes. Combiné au guide d'onde à directivité contrôle DCWMC (Directivity Control WaveguideMC), ce design procure un excellent équilibre tonal même dans des environnementés acoustiques difficiles. Si nécessaire, il est possible d'étendre la bande passante de la 8020A vers le bas en ajoutant un caisson grave GENELEC 7050B.
Positionnement de l'enceinte
Chaque 8020A est livrée avec un module d'amplification intégré, un cordon d'alimentation secteur et un manuel d'utilisation. Àpres l'avoir déballée, placer l'enceinte à la position d'écoute requise, en tenant compte de l'axe acoustique. Les axes acoustiques de toutes les enceintes doivent converger vers la position d'écoute à la hauteur des oreilles (voir illustration 1).
Connexion
Avant de connecter, s'assurer que le potenti-metre de la commande de volume sur le panneau avant est complètement tourné dans le sens anti-horaire en position de veille. Brancher l'enceinte à une prise de courant avec mise à terre avec le cordon d'alimentation secteur four-nit. Ne jamais brancher l'enceinte à une prise de courant sans mise à terre, ou utiliser un cordon sans prise de mise à terre.
L'entrée audio se fait sur une prise XLR fé-melle symétrique à impédance de 10 kOhm

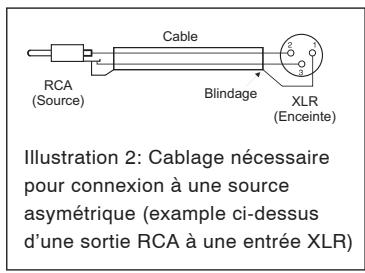

marquee «INPUT». Une source asymétrique peut être utilisée si on prend le sole de joindre la broche 3 à la broche 1 à la source (voir illustration 2).
La fiche XLR mâle identifiée «OUTPUT» peut être utilisé pour les connexions en guirlande jusqu'à six 8020A, ou pour la connexion d'un caisson grave GENELEC 7050B ou 7050A. La commande de volume attenue le signal de cette sortie, de façon à ce que la première enceinte de la guirlande (maître) commande le volume de toutes les enceintes de la chaîne (esclaves). Les commandes de volume des autres enceintes (esclaves) devraient être ajustées à la position maximum (butée sens horsaire).
Une fois les connexions faites, on peut allumer l'enceinte.
Réglage des commandes de volume et de veille
La sensibilité de l'entrée de l'enceinte peut être
ajustée au niveau de sortie du mélangeur, ou autre source, en tournant la commande de volume sur le panneau avant de l'enceinte (voir illustration 1). Lorsque la commande de volume est complètement en position minimum (butée sens anti-horaire), la 8020A se met en mode de veille. L'enceinte peut être laissée en mode de veille quand elle n'est pas utilisée, cependant elle n'est entièrement déconnectée de l'alimentation secteur que lorsque le cordon d'alimentation secteur est débranché.
Réglage des commandes de tonalité

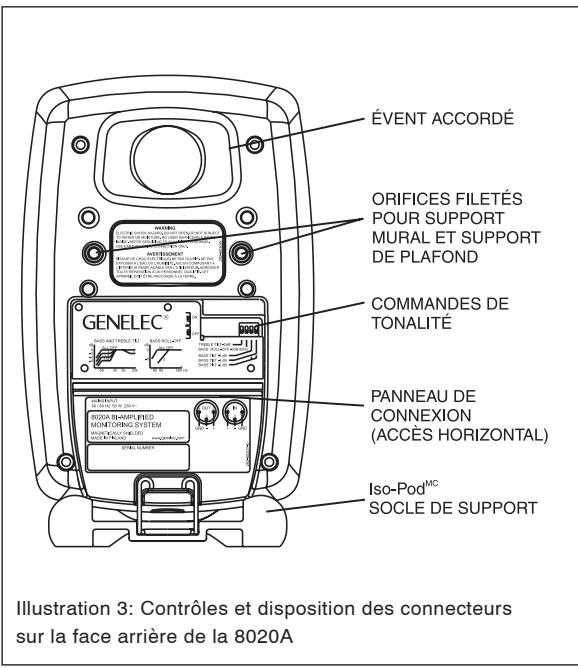

La réponse en fréquence de la 8020A peut s'accorder à l'environnement acoustique en ajustant les commandes de tonalité sur l'arrière de l'enceinte. Les commandes sont Treble Tilt, Bass Tilt, et Bass Roll-Off. GENELEC recommende l'utilisation d'un système de mesure acoustique tel que WinMLS pour analyser l'effet
Tableau 1: Recommendation sur les réglages de tonalité dans différents environnements acoustiques
| Emplacement de l'enceinte | Treible tilt | Bass tilt | Bass roll-off |
| Réponse plane anéchoique | OFF | OFF | OFF |
| En champ libre dans unepiece absorbante | OFF | OFF | OFF |
| En champ libre dans unepiece réverbérante | OFF | -2 dB | OFF |
| Écoute rapprochée ou sur le bandeau de console | OFF | -4 dB | OFF |
| Proche d'une paroi | OFF | -6 dB | OFF |
| Avec le caisson grave 7050B | Voir ci-dessus | Voir ci-dessus | ON |
des ajustements, bien que l'écoute critique avec un signal approprié peut aussi donner d'excellents résultats si un système de mesure n'était pas disponible. Le tableau 1 montre des ajustements typiques dans différentes situations. L'illustration 4 montre l'effet des commandes sur la réponse en,chambre anéchoïque.
Commande Treble Tilt
Le sélecteur Treble Tilt (commutateur 1) attenue de 2 dB la réponse en fréquence au-delà de 5 kHz, ce qui permet d'adoucir les systèmes trop stridents.
Commande Bass Tilt
Le circuit Bass Tilt procure trois niveaux d'attenuation pour la réponse en basses fréquences sous 2 kHz, ce qui est habituellément nécessaire lorsque l'enceinte est placee pres des murs de la pièce. Les niveaux d'attenuation disponibles sont -2 dB (commutateur 3 en position ON), -4 dB (commutateur 4 en position ON), -6 dB (commuteurs 3 et 4 en position ON).
Le circuit Bass Roll-Off (commutateur 2) active un filtrte passer-haut à 85 Hz pour compléter le filtrte passer-bas du caisson grave GENELEC 7050B ou 7050A. Ce commutateur devrait toutes être en position ON lorsque la 8020A est utilisée avec ces caissons graves.
L'usine livre les enceintes avec tous les commutateurs en position OFF pour une reponse plane en,chambre anéchoïque.On devrait tou
jours commencer les ajustements avec tous les commutateurs en position OFF. Mesurez ou écoutez systématiquement les différentes combinaisons pour trouver le meilleur équilibre tonal.
Considérations lors de l'installation
Positionner les enceintes correctement

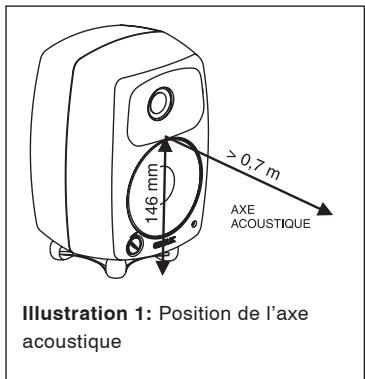

Toujours placer les enceintes de façon à ce que leur axe acoustique (voir illustration 1) soit orienté vers la position d'écoute. Seul le positionnement vertical est recommendé, puisqu'il minimise les problèmes d'annulations acoustiques dans la plage du séparateur de fréquences.
Maintenir la symétrie
S'assurer que les enceintes sont placées symétrquement par rapport à l'axe de la pierce, et qu'elles sont équidistantes de la position d'écoute. Si possible, installer le système de façon à ce que la position d'écoute soit dans l'axe Médian de la pierce et que les enceintes soient équidistantes de cet axe.
Minimiser les réflexions
Les réflexions acoustiques d'objets proches des enceintes tel que bureau, meuble, monitreur d'ordinateur, etc peuvent estomper l'image sonore. On peut minimiser les réflexions en plaçant les enceintes loin des surfaces refléchissantes. Par exemple, installer les enceintes sur des pieds derrière et au-dessus du mélangeur
en les inclinant pour orienter les axes acoustiques vers la position d'écoute donne habituellement de Seedleurs résultats qu'en les plaçant sur le bandeau d'affichage du dit mélangeur.
Dégagement minimal
On doit prévoir un espace suffisant pour le refroidissement de l'amplificateur et pour le bon fonctionnement de l'objet quand l'enceinte est installée dans un endroit restreint tel un meuble ou une unité murale. On doit laisser autour de l'enceinte un espace libre qui donne sur la position d'écoute. Un espace minimal de 5 centimètres (2 pôues) doit être laissé derrière, au-dessus, et de chaque côte de l'enceinte. L'espace adjacent à l'amplificateur doit être ou ventilé ou de dimensions suffisantes pour dissiper la chaleur du fait à ce que la température ambiente n'excède pas 35 degrés Celsius (95^) .
Options de montage
La 8020A offre plusieurs options de montage. Le support de table isolant contre les vibrations Iso-PodMC (Isolation Positioner/DecouplerMC) permet d'incliner les enceintes pour un alignement correct de l'axe acoustique. Le dessous de l'enceinte est muni d'un orifice filte 3 / 8 UNC pour permettre le montage sur un pied de microphone standard. L'arriere de l'enceinte comprend deux pas de vis M6x10mm, concus pour recevoir un support Omnimount de format 20.5 ou l'adaptateur mural fournit avec I'enceinte,
Entretien
Cet apparéil ne compte aucune pièce pouvant être réparée par l'utilisateur. Confiez l'entretien ou la réparation de votre 8020A à un service technique qualifié.
Considérations à propos de la sécurité
Bien que la 8020A ait eté concue pour répondre aux normes de sécurité internationales, afin d'assurer une utilisation sécurité et demaintenir l'appareil en condition d'utilisation sécurité, veuillez observer les avertissements suivants ;
- L'entretien ou la réparation ne doit être confié qu'à un service technique qualifié. L'enceinte ne doit pas être ouverte.
- Ne pas utiliser ce produit avec une source d'alimentation électrique sans mise à terre car cela pourrait désenter un danger pour l'utilisateur.
- Ne pas exposer l'enceinte à l'eau ou à l'humidité. Ne pas placer d'objet rempli de liquide, tel un vase, sur ou pres de l'enceinte.
- Cet apparéil peut générer des niveaux de pression acoustique de plus de 85 dB SPL, ce qui pourrait entraîner des dommages permanents à l'ouïe.
- Une circulation d'air derrière l'enceinte est requise afin de permettre le refroidissement de l'amplificateur. Ne pas obstruer le flux d'air autour de l'enceinte.
- Noter que l'enceinte n'est pas complètement débranchée du secteur tant que le cordon n'est pas débranché soit de l'enceinte ou de la prise d'alimentation.
Garantie
Ce produit est garantie pour une periode d'un an contre les defaute de matieres aux ou de fabrication. Vous refereer au fournisseur pour les details complets des termes de vente et de garantie.

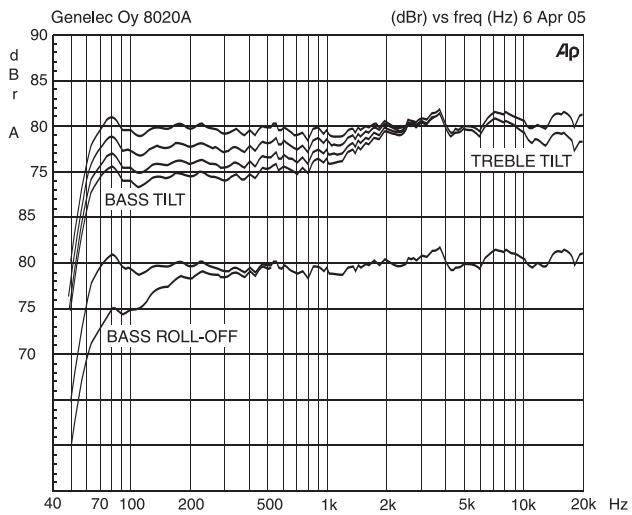

Illustration 4. Les courbes ci-dessus montrent l'effet des commandes "Bass Tilt", "Treble Tilt" et "Bass Roll-Off" sur la réponse en fréquence en champ libre de la 8020A.

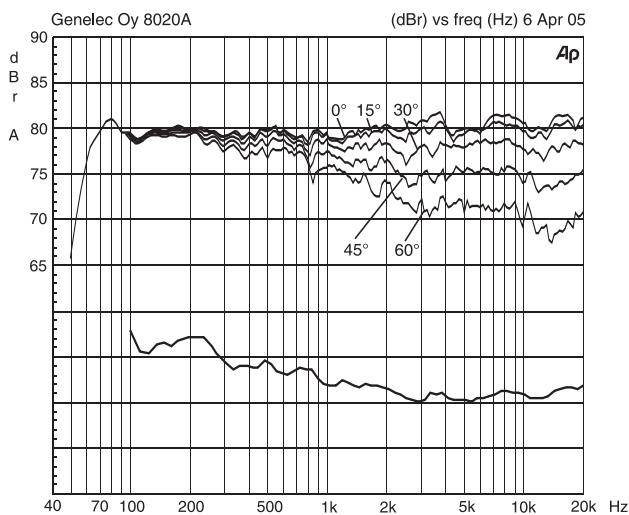

Illustration 5. Le groupe de courbes ci-dessus montre les caractéristiques de directivité horizontal de la 8020A mesurées à 1 m. La courbe inférieure montre la réponse en puissance de l'enceinte.
SPECIFICATIONS DES ENCEINTES
Limin en basses fréquences à -3 dB: ≤ 65 Hz
Limin en hautes fréquences à -3 dB: ≥ 21 kHz
Réponse en fréquence en champ libre:
66 Hz - 20 kHz (± 2.5 dB)
Niveau sinusoidal maximum à court terme, dans l'axe, demi espace, moyenne de 100 Hz à 3 kHz:
@ 1m ≥96 dB SPL
@ 0.5m ≥102 dB SPL
Niveau RMS maximum à long terme, dans les conditions ci-dessus avec un signal IEC pondéré (limité par le circuit de protection du transducteur):
@ 1m ≥ 95 dB SPL
Niveau maximum en create, par paire, au-dessus du bandeau de console @ 1 m de l'ingenieur avec un signal musical: ≥ 105 dB
Bruit de fond en champ libre @ 1 m dans l'axe:
≤ 10 dB (pondération-A)
Distortion harmonique à 85 dB SPL @ 1 m dans l'axe:
Freq: 50...100 Hz < 3%
100Hz <0.5%
Transducteurs:
Grave 105 mm (4") cone
Aigu 19 mm (3 / 4) dme en metal Les deux tranducteurs sont blindedes magnétiquement
Poids: 3.7kg (8.1 lb)
Dimensions: Hauteur 242 mm (9^1 / _2^n)
(avec socle de support)
Hauteur 230 mm (9^1 / _16^n)
(sans socle de support)
Largeur 151 mm (6")
Profondeur 142 mm (5^5 / _8^n)
Déclaration de conformité CE
Traduit pour l'information de l'utilisateur seulement, le texte de la déclaration officielle est en englishs.
Ce document confirme que le système de moniteur
GENELEC 8020A est conforme aux standards suivants;
Sécurité:
EN 60065:2002/IEC 60065:20017ème Edition
EMC:
EN 55013:2001
EN 55020: 1994, A11: 1996, A12: 1999
A13: 1999, A14: 1999
EN 61000-3-2: 2000
EN 61000-3-3: 1995
Ce produit est conforme aux demandes de la Directive de base tension 73/23/EEC et EMC Directive 89/336/EEC.
Signé:
Ilpo Martikainen
Position: Directeur
Date: 4-May-2005
SECTION Filtres
Connections:
Entree: XLR femme, symétrique 10 kOhm,broche 1 terre,broche 2 + ,broche 3 -
Sortie: XLR malé, symétrique 100 kOhm
broche 1 terre, broche 2 +, broche 3 -
Niveau d'entrée pour un signal de sortie de 100 dB SPL à 1 m:
-6 dBu avec contrôle de volume au max.
Plage du contrôle de volume:
-80 dB relatif à la sortie maximum
Le niveau de sortie est de 0 dB par rapport au signal d'entrée, mais régliable par le contrôle de volume
Fréquence de coupure grave/aigu: 3.0 kHz
Contrôle du Treble tilt de:
0 à -2 dB @ 15 kHz
Contrôle du Bass roll-off de -6 dB @ 85 Hz
(autiliserconjointementavecuncaissongrave7050B)
Contrôle du Bass tilt par pas de -2 dB:
0 à -6 dB @ 100 Hz
La position 'CAL' se refère à tous les contrôleles de tonalité sur 'off' et le contrôle du volume sur maximum (butée sens horsaire).
SECTION AMPLIFICATION
Amplificateur de grave, puissance de sortie avec charge de 8 Ohm: 20 W
Amplificateur d'iguin, puissance de sortie avec charge de 8 Ohm: 20 W
La puissance de sortie à long terme est limitée par les circuits de protection des transducteurs.
Distortion du système d'amplification en niveau nominal:
DHT ≤0.08%
SMPTE-IM < 0.08 %
CCIF-IM ≤0.08%
DIM 100 ≤ 0.08%
Rapport signal-bruit pour niveau de sortie maximum:
Grave ≥ 95 dB
Aigu ≥ 95 dB
Voltage d'alimentation:
100, 120, 220 ou 230 V
selon les régions
Tolerance de l'alimentation: ±10 %
Consommation de puissance:
En veille 5 VA
Sortie maxime 50 VA
