MODE D'EMPLOI AHS 550-24ST BOSCH

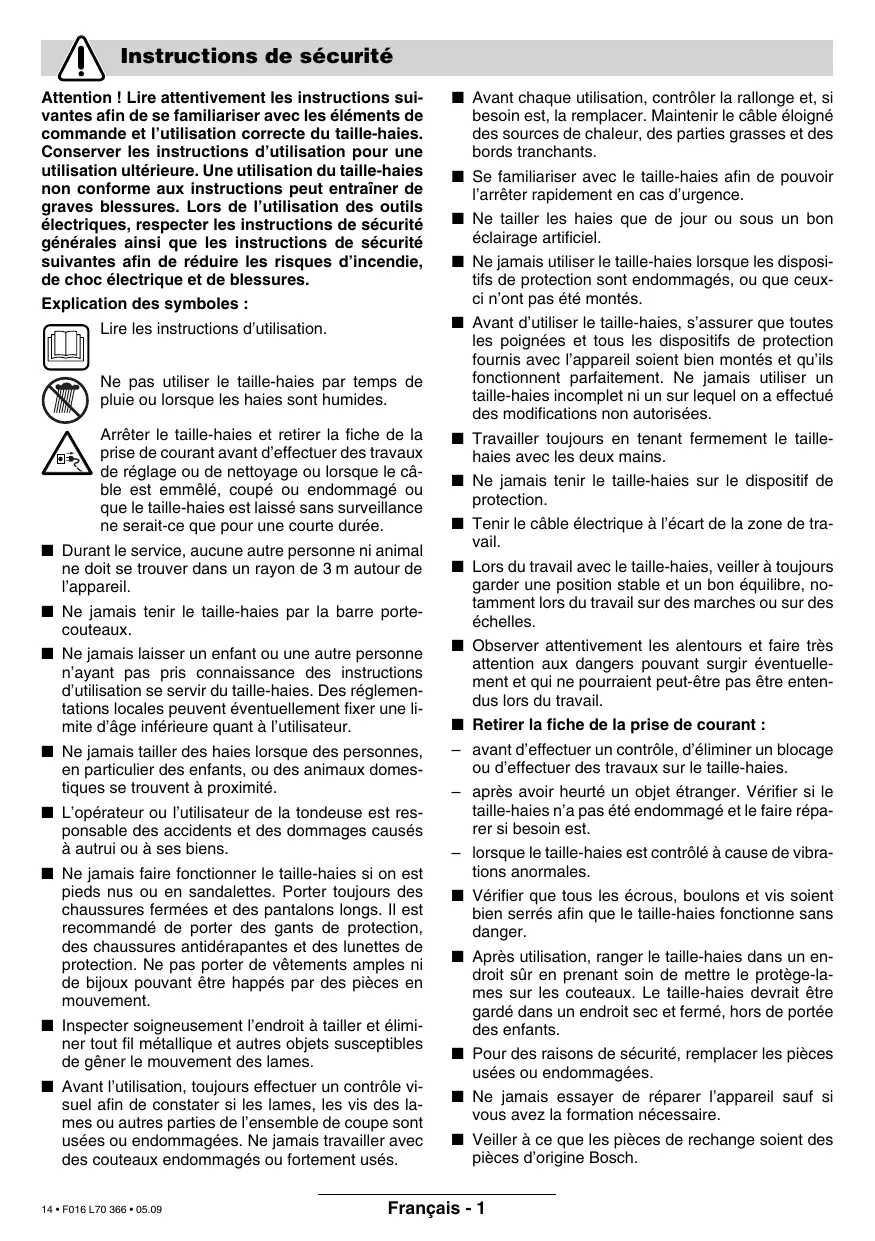

Instructions de sécurité Attention ! Lire attentivement les instructions suivantes afin de se familiariser avec les éléments de commande et l’utilisation correcte du taille-haies. Conserver les instructions d’utilisation pour une utilisation ultérieure. Une utilisation du taille-haies non conforme aux instructions peut entraîner de graves blessures. Lors de l’utilisation des outils électriques, respecter les instructions de sécurité générales ainsi que les instructions de sécurité suivantes afin de réduire les risques d’incendie, de choc électrique et de blessures. Explication des symboles : Lire les instructions d’utilisation. Ne pas utiliser le taille-haies par temps de pluie ou lorsque les haies sont humides. Arrêter le taille-haies et retirer la fiche de la prise de courant avant d’effectuer des travaux de réglage ou de nettoyage ou lorsque le câble est emmêlé, coupé ou endommagé ou que le taille-haies est laissé sans surveillance ne serait-ce que pour une courte durée. ■ Durant le service, aucune autre personne ni animal ne doit se trouver dans un rayon de 3 m autour de l’appareil. ■ Ne jamais tenir le taille-haies par la barre portecouteaux. ■ Ne jamais laisser un enfant ou une autre personne n’ayant pas pris connaissance des instructions d’utilisation se servir du taille-haies. Des réglementations locales peuvent éventuellement fixer une limite d’âge inférieure quant à l’utilisateur. ■ Ne jamais tailler des haies lorsque des personnes, en particulier des enfants, ou des animaux domestiques se trouvent à proximité. ■ L’opérateur ou l’utilisateur de la tondeuse est responsable des accidents et des dommages causés à autrui ou à ses biens. ■ Ne jamais faire fonctionner le taille-haies si on est pieds nus ou en sandalettes. Porter toujours des chaussures fermées et des pantalons longs. Il est recommandé de porter des gants de protection, des chaussures antidérapantes et des lunettes de protection. Ne pas porter de vêtements amples ni de bijoux pouvant être happés par des pièces en mouvement. ■ Inspecter soigneusement l’endroit à tailler et éliminer tout fil métallique et autres objets susceptibles de gêner le mouvement des lames. ■ Avant l’utilisation, toujours effectuer un contrôle visuel afin de constater si les lames, les vis des lames ou autres parties de l’ensemble de coupe sont usées ou endommagées. Ne jamais travailler avec des couteaux endommagés ou fortement usés. 14 • F016 L70 366 • 05.09

■ Avant chaque utilisation, contrôler la rallonge et, si besoin est, la remplacer. Maintenir le câble éloigné des sources de chaleur, des parties grasses et des bords tranchants.

■ Se familiariser avec le taille-haies afin de pouvoir l’arrêter rapidement en cas d’urgence. ■ Ne tailler les haies que de jour ou sous un bon éclairage artificiel. ■ Ne jamais utiliser le taille-haies lorsque les dispositifs de protection sont endommagés, ou que ceuxci n’ont pas été montés. ■ Avant d’utiliser le taille-haies, s’assurer que toutes les poignées et tous les dispositifs de protection fournis avec l’appareil soient bien montés et qu’ils fonctionnent parfaitement. Ne jamais utiliser un taille-haies incomplet ni un sur lequel on a effectué des modifications non autorisées. ■ Travailler toujours en tenant fermement le taillehaies avec les deux mains. ■ Ne jamais tenir le taille-haies sur le dispositif de protection. ■ Tenir le câble électrique à l’écart de la zone de travail. ■ Lors du travail avec le taille-haies, veiller à toujours garder une position stable et un bon équilibre, notamment lors du travail sur des marches ou sur des échelles. ■ Observer attentivement les alentours et faire très attention aux dangers pouvant surgir éventuellement et qui ne pourraient peut-être pas être entendus lors du travail. ■ Retirer la fiche de la prise de courant : – avant d’effectuer un contrôle, d’éliminer un blocage ou d’effectuer des travaux sur le taille-haies. – après avoir heurté un objet étranger. Vérifier si le taille-haies n’a pas été endommagé et le faire réparer si besoin est. – lorsque le taille-haies est contrôlé à cause de vibrations anormales. ■ Vérifier que tous les écrous, boulons et vis soient bien serrés afin que le taille-haies fonctionne sans danger. ■ Après utilisation, ranger le taille-haies dans un endroit sûr en prenant soin de mettre le protège-lames sur les couteaux. Le taille-haies devrait être gardé dans un endroit sec et fermé, hors de portée des enfants. ■ Pour des raisons de sécurité, remplacer les pièces usées ou endommagées. ■ Ne jamais essayer de réparer l’appareil sauf si vous avez la formation nécessaire. ■ Veiller à ce que les pièces de rechange soient des pièces d’origine Bosch.

Caractéristiques techniques

Taille-haies Référence Puissance absorbée Nombre de courses à vide Espace inter-couteaux Longueur de coupe Poids Classe de protection

Référence Puissance absorbée Nombre de courses à vide Espace inter-couteaux Longueur de coupe Poids Classe de protection

Utilisation conforme

L’appareil est conçu pour découper et tailler des haies et des buissons dans des jardins domestiques et de plaisance.

**différent selon les pays

Les accessoires reproduits ou décrits ne sont pas forcément fournis avec la appareil.

Introduction Ce manuel contient des indications quant à la manière de monter et d’utiliser correctement le taillehaies. Il est important de lire attentivement ces instructions.

Pièces fournies avec l’appareil

Retirer avec précaution de l’emballage toutes les pièces de la tronçonneuse à chaîne et vérifier si tous les éléments suivants sont complets : – Taille-haies – Protège-lames – Instructions d’utilisation S’il vous manque des éléments ou si une des pièces est endommagée, veuillez contacter cotre revendeur.

Eléments de la appareil

Barre porte-couteaux

Bouclier de protection pour poignée avant Poignée en arceau avant avec levier interrupteur Ouïes de ventilation Poignée arrière avec interrupteur Marche/Arrêt Fiche**

15 • F016 L70 366 • 05.09

Attention ! Avant d’effectuer tous travaux de maintenance ou de nettoyage, arrêter le taillehaies et débrancher la fiche de la prise de courant. Ceci vaut également lorsque le câble

électrique est endommagé, coupé ou emmêlé. Une fois le taille-haies mis hors tension, les couteaux continuent encore à bouger pendant quelques fractions de seconde. Attention ! Ne pas toucher aux couteaux en mouvement. Sécurité relative au système électrique Pour des raisons de sécurité, la machine est équipée d’une double isolation et ne nécessite pas de prise de terre. La tension de fonctionnement est de 230 V CA, 50 Hz (pour les pays hors de l’Union européenne 220 V, 240 V suivant la version). N’utilisez qu’une rallonge électrique homologuée. Pour plus de renseignements, contacter le service après-vente Bosch. Seules les rallonges de type H05VV-F ou H05RN-F doivent être utilisées. Pour plus de sécurité, il est recommandé d’utiliser un disjoncteur différentiel avec un courant de défaut de 30 mA maximum. Avant chaque utilisation de la appareil, contrôler ce disjoncteur différentiel. Remarque concernant les produits non commercialisés en GB : ATTENTION : Pour votre propre sécurité, il est nécessaire que la fiche 6 montée sur la appareil soit raccordée à la rallonge 9 conformément à la figure.

Le dispositif de couplage de la rallonge doit être protégé des projections d’eau, être en caoutchouc ou

être recouvert de caoutchouc. La rallonge doit être utilisée avec un serre-câble. Contrôler régulièrement le câble d’alimentation afin de détecter des dommages éventuels. Il ne doit être utilisé que s’il est en bon état. Si le câble d’alimentation est endommagé, il ne doit être réparé que dans un atelier agréé Bosch.

A Mise en fonctionnement

Nettoyage et entretien

Mise en fonctionnement :

Appuyer sur l’interrupteur Marche/Arrêt de la poignée arrière 5 et le maintenir dans cette position. Appuyer sur le levier interrupteur 3. Arrêter : Relâcher le levier interrupteur 3 et l’interrupteur Marche/Arrêt 5. Note : L’appareil est équipé d’un accouplement à glissement qui protège le moteur d’endommagements au cas où le couteau serait bloqué par un objet dur. Au cas où l’appareil se bloquerait, l’arrêter immédiatement et retirer la fiche d’alimentation avant d’enlever l’objet.

B C D Travailler avec le taille-haies

Tenir le taille-haies avec les deux mains et en le tenant suffisamment écarté du corps.

Veiller à toujours garder une position stable. Poser le câble de rallonge par-dessus l’épaule et faire attention à ce qu’il reste toujours derrière lors du travail. Ne jamais poser le câble par-dessus la haie, il risque d’être happé par les couteaux. Il est possible de couper des branches d’une épaisseur allant jusqu’à 24 mm (34 mm, AHS 6000/ 7000 PRO-T) au maximum. Afin d’approcher les branches des couteaux, avancer le taille-haies de manière régulière sur la ligne de coupe. La barre porte-couteaux munie de lames des deux côtés permet de tailler dans les deux sens ou d’effectuer des mouvements pendulaires de va-et-vient. Couper d’abord les côtés latéraux de la haie, puis le bord supérieur. Afin d’obtenir un aspect impeccable, nous vous recommandons de tailler dans le sens de croissance de bas en haut. Au cas où l’on taillerait de haut en bas, les branches plus minces se déplaceraient vers l’extérieur, laissant des trous ou des endroits moins touffus. Afin de tailler finalement le bord supérieur de manière régulière, tendre un fil sur toute la longueur de la haie à la hauteur souhaitée. Veiller à ne pas couper de corps étrangers tels que des fils métalliques qui risqueraient d’endommager les couteaux ou l’entraînement. 16 • F016 L70 366 • 05.09

Saison pour tailler les haies :

– Il est recommandé de tailler les haies à feuilles en juin et en octobre. – les haies en conifères en avril et en août. – couper les conifères et autres haies qui poussent vite à partir de mai toutes les 6 semaines. – La taille des haies devrait être effectuée dans une forme conforme à la figure.

Avant d’effectuer tous travaux de maintenance, débrancher la fiche de la prise de courant.

Remarque : Afin d’assurer une utilisation longue et fiable de la tronçonneuse à chaîne, procéder à intervalles réguliers aux travaux d’entretien suivants. Contrôler le taille-haies à intervalles réguliers afin de détecter des défauts visibles tels qu’une barre portecouteaux détachée, décrochée ou endommagée, des raccordements détachés ou des pièces usées ou endommagées. Vérifier que les couvercles et les dispositifs de protection ne soient pas endommagés et qu’ils soient correctement montés. Les travaux d’entretien ou de réparation nécessaires doivent être effectués avant d’utiliser le taille-haies. Si, malgré tous les soins apportés à la fabrication et au contrôle du taille-haies, celui-ci devait avoir un défaut, la réparation ne doit être confiée qu’à une station de service après-vente agréée pour outillage Bosch. Pour toute demande de renseignements ou commande de pièces de rechange, nous préciser impérativement le numéro de référence à dix chiffres de la appareil.

Nettoyage et entretien des couteaux

Avant d’effectuer tous travaux de maintenance, débrancher la fiche de la prise de courant. Lors du maniement ou nettoyage des couteaux, porter des gants de protection. Nettoyer les couteaux après chaque utilisation et les traiter avec un spray d’entretien. Lorsqu’il s’agit de travaux d’une durée assez longue, nous recommandons de graisser les couteaux à intervalles réguliers à l’aide du spray d’entretien. Effectuer un contrôle visuel afin de déterminer l’état des couteaux. Contrôler si les vis de fixation se trouvant dans la barre porte-couteaux 1 sont bien serrées. S’assurer que le protège-lames 7 soit correctement posé sur les couteaux.

Nettoyer les parties extérieures du taille-haies à l’aide d’une brosse douce et d’un torchon. Ne pas utiliser d’eau ni de solvants ou détergents abrasifs. Enlever toutes les saletés pouvant adhérer sur le taille-haies et notamment sur les ouïes de ventilation 4 du moteur. Ranger le taille-haies dans un endroit sec et sûr, et hors de portée des enfants. Ne pas poser d’autres objets sur l’appareil.

Le tableau suivant montre les types de pannes et vous indique comment vous pouvez y remédier si votre appareil ne fonctionne pas correctement. Si malgré cela vous n’arrivez pas à localiser le problème et à le résoudre, contactez votre service après-vente. Attention : Avant de procéder au dépannage, arrêter l’appareil et retirer la fiche de la prise de courant. Problème

Le taille-haies ne fonctionne pas

L’alimentation en courant électrique fait défaut

Prise de courant défectueuse

Contrôler le système d’alimentation en courant électrique

Essayer une autre source de courant, le cas échéant changer de prise Contrôler le câble, et le remplacer éventuellement Remplacer le fusible

Câble électrique endommagé

Fusible défectueux Le taille-haies travaille par intermittence

Câble électrique endommagé

Mauvais contact interne Les interrupteurs Marche/Arrêt sont défectueux

Contrôler le câble, et le remplacer

éventuellement Contacter un service après-vente Bosch Contacter un service après-vente Bosch

Le moteur marche, les

Défaut interne couteaux ne bougent pas

Contacter un service après-vente

Les couteaux s’échauffent de manière excessive

Faire affûter la barre porte-couteaux

Faire contrôler la barre porte-couteaux Traiter avec le spray d’entretien

Le couteau est ébréché Frottement excessif dû à un graissage insuffisant

17 • F016 L70 366 • 05.09

Elimination de déchets

Déclaration de conformité

Les outils électroportatifs, ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.

Seulement pour les pays de l’Union Européenne : Ne pas jeter les appareils électroportatifs avec les ordures ménagères ! Conformément à la directive européenne 2002/96/CE relative aux déchets d’équipements électriques et électroniques et sa réalisation dans les lois nationales, les outils électroportatifs dont on ne peut plus se servir doivent être séparés et suivre une voie de recyclage appropriée.

Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange sous : www.bosch-pt.com France Robert Bosch France S.A.S. Service Après-vente/Outillage 126, rue de Stalingrad 93700 Drancy ✆ Centre d’appels SAV : 0143 11 9006 N° vert Conseiller Bosch : 0 800 05 50 51 Belgique, Luxembourg

Valeurs de mesures obtenues conformément à la

2000/14/CE (mesure effectuée à une hauteur de 1,60 m et à 1 m de distance) et EN 25 349. Les mesures réelles (A) des niveaux sonores de la machine sont : intensité de bruit 82 dB (A) (AHS 400 - 24T / 480 - 24T / 550 - 24ST / 600 - 24ST / 650 - 24ST), 85 dB (A) (AHS 6000/7000 PRO-T). Niveau de bruit 96 dB (A) (AHS 400 - 24T / 480 - 24T / 550 - 24ST / 600 - 24ST / 650 - 24ST), 99 dB (A) (AHS 6000/7000 PRO-T). La vibration de l’avant-bras est en-dessous de 2,5 m/s2. Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants : EN 774, EN 50 144 conformément aux réglementations 89/ 336/CEE, 98/37/CE, 2000/14/CE. 2000/14/CE : Le niveau d’intensité acoustique L WA garanti est inférieur à 98 dB (A) (AHS 400 - 24T / 480 - 24T / 550 - 24ST / 600 - 24ST / 650 - 24ST), 100 dB (A) (AHS 6000/7000 PRO-T). Procédures d’évaluation de la conformité conformément à l’annexe V. Leinfelden, 01.10.2005. Dr. Egbert Schneider Senior Vice President Engineering

+32 (0)70 / 225575 Sous réserve de modifications
