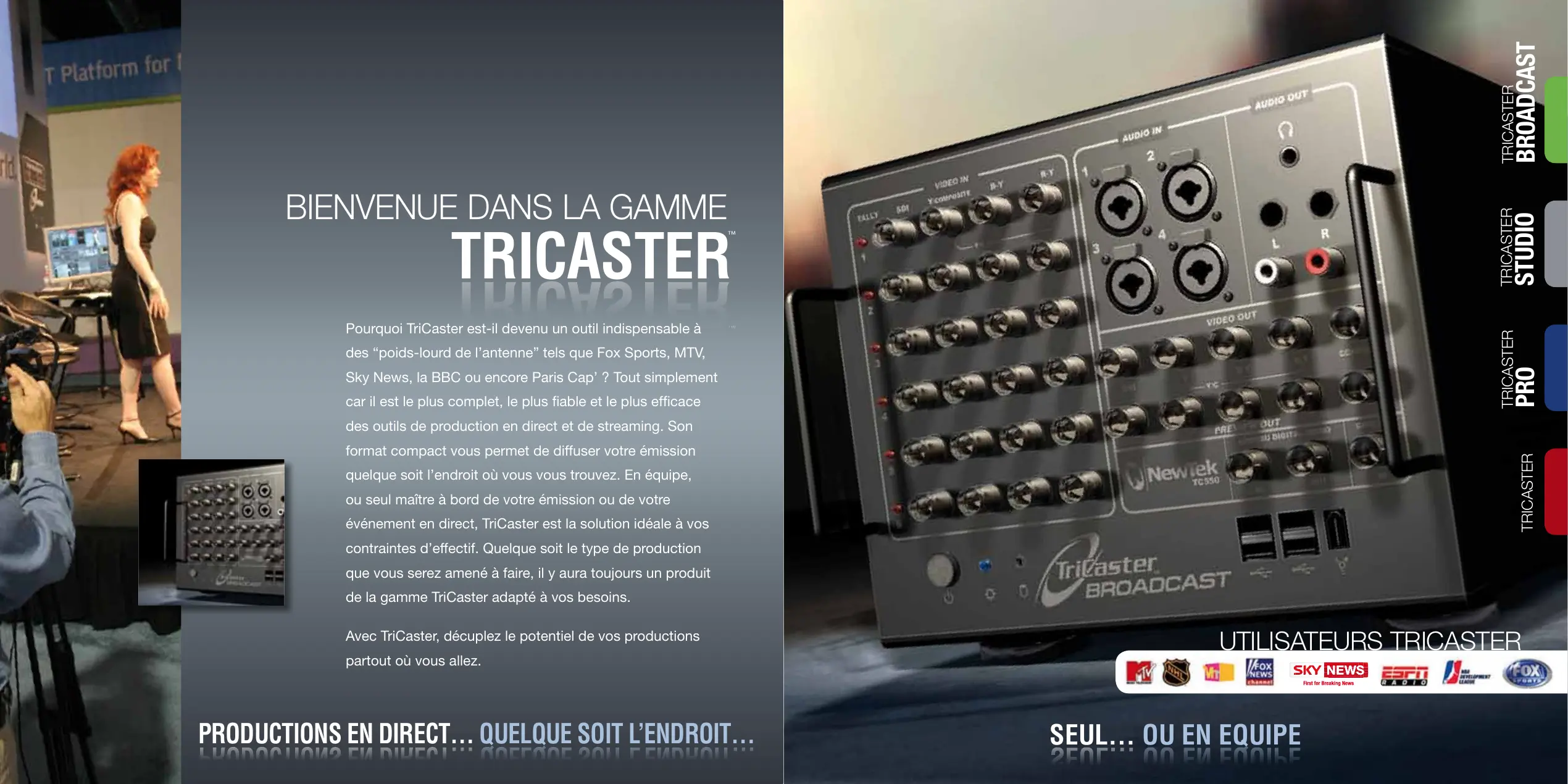

TRICASTER Pourquoi TriCaster est-il devenu un outil indispensable à PRO des “poids-lourd de l’antenne” tels que Fox Sports, MTV, Sky News, la BBC ou encore Paris Cap’ ? Tout simplement car il est le plus complet, le plus fiable et le plus efficace des outils de production en direct et de streaming. Son TRICASTER format compact vous permet de diffuser votre émission quelque soit l’endroit où vous vous trouvez. En équipe, ou seul maître à bord de votre émission ou de votre événement en direct, TriCaster est la solution idéale à vos contraintes d’effectif. Quelque soit le type de production que vous serez amené à faire, il y aura toujours un produit de la gamme TriCaster adapté à vos besoins. Avec TriCaster, décuplez le potentiel de vos productions partout où vous allez. PRODUCTIONS EN DIRECT… QUELQUE SOIT L’ENDROIT… Utilisateurs TriCaster

TriCaster BROADCAST™ est un modèle avec support du SDI qui vous offrira efficacité et fiabilité. En production mono-utilisateur ou en équipe, vous réaliserez vos productions en vidéo, en stream ou en vidéo-projection avec une qualité professionnelle grâce à un éventail d’outils broadcast : six entrées caméras, studios virtuels, générateur de caractères, sortie des fichiers en mutli-formats, plus de 200 effets de transitions, effet duplex, etc. Broadcasters, chaînes de TV locales, radios, groupes de presse, écoles et universités, fédérations sportives et bien d’autres font confiance au TriCaster pour des productions en direct et diffusées sur Internet. Mélange en direct de 6 caméras en SDI ou analogique

• Studios virtuels • Support du 16:9 et du 4:3
• Magnétoscopes numériques virtuels (DDR) • Incrustation colorimétrique sur DDR • Générateur de caractères complet avec modèles personnalisables
• Streaming en Flash Video®, en Live Windows Media® et VC1 • Enregistrement simultané de la sortie finale en FLV, en WMV ou en MPEG-2 • Plus de 200 effets de transitions (DVE) • Mélangeur audio
• Import de graphiques avec iVGA™ • Chromakey en direct • Moniteur de profil et vecteurscope • Support de l’AVI, du MPEG-2, de QuickTime®, etc • Rendu final sur sortie DVD, iPod®, PSP®, WMV, FLV • Montage virtuel professionnel • Console de mixage TimeWarp optionnelle pour ralenti en direct (slow motion) • Logiciel optionnel LiveText pour génération de titrage à distance Entrées vidéo 6 SDI 6 composante (BNC) ou 6 Y/C (par dessus BNC) ou 6 composite (BNC) Genlock in (BNC) Sorties vidéo 1 SDI 1 composante (BNC) ou 1 Y/C (par dessus BNC) 1 composite (BNC) Pré-visualisation sortie vidéo/alpha 1 SDI 1 composante (BNC) ou 1 Y/C (par dessus BNC) 1 composite (BNC) Entrées audio 1 AES/EBU audio numérique 1 SDI encapsulé (une entrée pour la capture) 4 entrées symétriques (XLR ou Jack)) Sorties audio 1 AES/EBU audio numérique 1 SDI encapsulée 2 symétriques (Jack) 2 asymétriques (RCA) 1 sortie casque stéréo Tally 6 connecteurs de lampes Tally Entrées vidéo DV 1 connecteur IEEE 1394/ FireWire® 4 broches 1 connecteur IEEE 1394/ FireWire® 6 broches Entrée iVGA Permet d'alterner entre 3 ordinateurs en réseau utilisant le client iVGA. Avec six entrées composante TriCaster STUDIO™ est une solution de production en direct portable et compacte qui vous permettra des effets vidéo multi-canaux, du mélange vidéo professionnel et des studios virtuels photo-réalistes. TriCaster STUDIO™ vous permet de diffuser en direct votre émission ou votre événement en vidéo, en stream sur Internet ou en vidéo-projection grâce à des outils professionnels : six entrées caméra, un générateur de caractères, lecture multiformats des fichiers en sortie, effets duplex, etc. Mélange en direct de 6 sources caméras • studios virtuels intégrés • Support du 16:9 et du 4:3 • 2 magnétoscopes numériques (DDR) multi-formats
• VCRs dont on peut incruster les fichiers en chrominance • Plus de 200 effets de transitions entre les vidéos • Titrage • Mixage audio • Générateur de caractères avec modèles interactifs • Streaming en Flash Video®, en Live Windows Media® et en VC1
• Enregistrement simultané en FLV, AVI et WMV du program out • Mélange audio • Imports de fichiers graphiques en iVGA™ • Incrustation en chrominance en direct • Moniteur de profil et vecteurscope • Support de l'AVI, du MPEG-2, de QuickTime®, etc.
• Rendu vers DVD, iPod®, PSP®, WMV et FLV • Montage vidéo professionnel • Option de ralenti instantané avec console TimeWarp • Option de titrage déporté avec le logiciel LiveText. Entrées vidéo 6 entrées composantes (BNC) 6 entrées composite (BNC) 6 entrées Y/C Sorties vidéo 2 sorties composantes (BNC) 2 sorties vidéo en Y/C 2 sorties composite (BNC) Entrée audio (Line) 4 entrées symétriques (XLR ou Jack) Sorties audio 2 sorties symétriques (Jack) 2 sorties RCA asymétriques 1 sortie stéréo casque Tally 6 connecteurs Tally Entrées vidéo DV 1 connecteur IEEE 1394/ FireWire® 4 broches 1 connecteur IEEE 1394/ FireWire® 6 broches Entrée iVGA™ Permet d'alterner entre 3 ordinateurs en réseau utilisant le client iVGA TriCaster PRO™ est un studio complet et portable offrant aux professionnels la possibilité de mélanger des sources vidéo composante, composite et S-vidéo. Il permet en outre le streaming et la capture vidéo simultanément.

• Mélange en direct de 3 sources caméra • Studios virtuels • Support du 16:9 et du 4:3
• 1 magnétoscope numérique (DDR) • Une bibliothèque d’images fixes • Générateur de caractères avec modèles interactifs • Streaming en Flash Video®, en Live Windows Media® et en VC1 • Enregistrement simultané en FLV, AVI et WMV du program out • Plus de 200 effets de transitions vidéo • mélange audio • Imports d'images graphiques en iVGA™ • Incrustation en chrominance en direct • Logiciel de montage professionnel • Moniteur de profil et vecteurscope
• Support de l'AVI, du MPEG-2, de QuickTime®, etc. • Rendu vers DVD, iPod®, PSP®, WMV et FLV
• Montage vidéo professionnel • Option de ralenti instantané avec console TimeWarp • Option de titrage déporté avec le logiciel LiveText Des broadcasters mais aussi des ligues sportives, des établissements scolaires et d'autres administrations font confiance au TriCaster PRO™ Entrées vidéo 3 entrées en Y/C 3 entrées composite (BNC) 3 entrées composantes (BNC) Sorties vidéo 1 sortie en Y/C 1 sortie composite (BNC) 1 sortie composante (BNC) Entrées audio (Line) 2 entrées mic symétriques (XLR ou Jack) 1 entrée audio stéréo (RCA) Sorties audio 1 sortie audio stéréo (Jack) 1 sortie stéréo casque Entrées vidéo DV 1 connecteur IEEE 1394/ FireWire® 4 broches 1 connecteur IEEE 1394/ FireWire® 6 broches Entrée iVGA™ P ermet d'alterner entre 3 ordinateurs en réseau utilisant le client iVGA. TriCaster™ est un car régie dans un cube de 4.5 kilos ! Il embarque tous les outils nécessaires à votre production live : web TV, concerts, conférences... Branchez trois caméras et alternez entre ces trois sources ou avec les contenus du magnétoscope numérique virtuel intégré en faisant des cuts ou en transitions à l’aide de la bibliothèque d’effets qui vous en propose plus de deux cents ! Votre production est toujours très aboutie avec des génériques de début et de fin, du contenu graphique et de l’incrustation de titres à tout moment. Mélange en direct de 3 sources caméra • Studios virtuels • Support du 16:9 et du 4:3
• 1 magnétoscope numérique (DDR) • Une bibliothèque d’images fixes • Générateur de caractères avec modèles interactifs • Streaming en Live Windows Media® et en VC1 • Enregistrement simultané en WMV ou MPEG-2 du program out • Plus de 200 effets de transitions vidéo • Mélange audio • Imports d'images graphiques en iVGA™ • Incrustation en chrominance en direct • Logiciel de montage professionnel. • Moniteur de profil et vecteurscope • Support de l'AVI, du MPEG-2, de QuickTime®, etc. • Rendu vers DVD, iPod®, PSP® et WMV • Montage vidéo professionnel • Option de ralenti instantané avec console TimeWarp • Option de titrage déporté avec le logiciel LiveText Entrées vidéo 3 entrées Y/C 3 entrées composite en RCA Sorties vidéo 1 sorties Y/C 1 sorties composite (BNC) 1 sorties composantes (BNC) Entrées audio 2 entrées micro asymétriques (Jack) 1 entrée stéréo (RCA) Sorties audio 1 sortie stéréo (RCA) 1 sortie stéréo casque Entrées vidéo DV 1 connecteur IEEE 1394/ FireWire® 4 broches 1 connecteur IEEE 1394/ FireWire® 6 broches Entrée iVGA 1 connecteur réseau Ethernet 1 L’INTERFACE DE PRODUCTION permet le contrôle d’une production multi-cam par une seule personne. Branchez vos six caméras, des sources audio multiples et diffusez en direct en vidéo, en vidéo projection ou sur Internet en stream. Ajoutez le potentiel de LiveText™ et de TimeWarp™ afin de partager les tâches avec une équipe. Interface intuitive 2 LES STUDIOS VIRTUELS permettent d’obtenir un décor photo-réaliste, professionnel et spacieux même si votre espace de tournage est modeste. Avec des zooms en direct et plusieurs positionnements de caméras vous pouvez même montrer votre présentateur en plan large sans avoir à pousser les murs !

3 LES MONITEURS INTEGRES permettent de sélectionner les sources en toute confiance. Ils vous permettent de visualiser les plans des caméras, des séquences vidéo ou des entrées ordinateurs. TriCaster BROADCAST peut afficher jusqu’à six sources caméra avec un moniteur de préview alterné, ou en mode ISO trois-caméras. Le TriCaster BROADCAST peut sortir la vidéo en 4/3 ou en 16/9.

4 MONITEURS PREVIEW ET PROGRAM permettent de diffuser des transitions dynamiques à l’écran tout en vous affichant la prochaine source qui sera à l’antenne. Le moniteur « Preview » peut également se transformer en moniteur de profil ou en vecteurscope pour vous permettre de vérifier la qualité du signal avant le direct. 5 LE MELANGEUR VIDEO donne un contrôle total sur les six entrées vidéo SDI ou composante. Sélectionnez une sortie en direct Next, et utilisez soit la T-bar à l’écran ou le module physique optionnel LiveControl™ pour faire les transitions aisément d’une source à l’autre.

6 LES TRANSITIONS VIDEO apportent un impact dynamique à vos productions. Utilisez l’une des deux cents transitions proposées au sein du TriCaster : fondus, tournés de page, transitions 3D. 7 LE MODULE DE TITRAGE permet d’ajouter des images graphiques, des titres et des incrustations animées par dessus votre vidéo en direct. Assignez vos titrages à une entrée spécifique avec LiveMatte™. Vous pouvez également utiliser LiveText™ pour qu’un opérateur externe vous assiste au titrage pendant l’événement.

8 LA TABLE DE MIXAGE assure un contrôle précis sur les micros, les entrées audio ou les niveaux sonores des clips. Elle permet aussi de contrôler les niveaux des entrées vidéos pour une qualité audio optimale. TriCaster BROADCAST popose par ailleurs de l’audio AES ou numérique encapsulée. 9 LES PANNEAUX DE CONFIGURATION offrent plusieurs outils pour faciliter votre production en direct : ajouter des nouveaux titres à la volée, arranger des clips ou des images en mode de lecture automatique depuis le(s) DDR(s), sélectionner des images provenant d’ordinateurs externes, calibrer les couleurs de caméras, l’auto-calibration des caméras composante, régler le chromakey et configurer les enregistrements ou les options de streaming en direct.

10 LE BOUTON STREAM OUTPUT permet de diffuser votre production en mode push ou pull "Incontestablement la plus multimédia des régies sur le marché, elle intègre même le montage” - Caméra Video instantanément sur Internet avec un archivage simultané pour de la relecture à la demande. LE BOUTON RECORD OUTPUT capture votre production live sur le disque dur interne en tant que fichier vidéo en pleine résolution. TriCaster BROADCAST vous permet de streamer simultanément alors que vous enregistrez la sortie programme en fichier vidéo et en clip Windows Media.

studios virtuels aux décors professionnels Jusqu’à présent, la technologie des studios virtuels était complexe et demandait un budget conséquent. LiveSet™ vous permet d’obtenir le rendu de studios sophistiqués même dans un espace de tournage limité et sans besoin d’équipement connexe puisque LiveSet est intégré en standard dans chaque TriCaster PRO™, TriCaster STUDIO™ et TriCaster BROADCAST™. Mettez en place votre éclairage, vos caméras, un fond vert ou bleu derrière votre présentateur et le voilà intégré dans l’un des studios proposés en standard dans LiveSet. La technologie propriétaire de LiveSet vous permet d’obtenir différents angles de caméra et de modifier les niveaux de zoom (du plan rapproché au grand angle en passant par un plan médian) sans avoir à déplacer les caméras. Les studios virtuels dans LiveSet sont conçus avec LightWave 3D®, logiciel de création et d’animation en 3D lauréat d’un Emmy® Award. Afin de créér vos propres studios virtuels photo-réalistes en 3D, LiveSet Generator™ pour LightWave 3D est à votre disposition. Ce plug-in gratuit utilisé avec LightWave v9 vous permet de créer des studios virtuels en fonction des besoins de votre production. Si vous souhaitez simplement personnaliser le premier ou l’arrière plan de votre studio avec vos propres créations graphiques ou photos numérisées, LiveSet Constructor™ est à votre disposition. Ce plug-in est disponible gratuitement à tout utilisateur enregistré de TriCaster PRO, TriCaster STUDIO et TriCaster BROADCAST. Accessoires TriCaster Pour un contrôle physique de chaque entrée vidéo pendant votre présentation en direct, NewTek propose LiveControl™, une console de mixage avec des boutons rétro-éclairés et marqués qui vous permettent des transitions rapides d’une source à l’autre sans passer par l’interface utilisateur du TriCaster et sans utilisation de la souris. Toute entrée caméra, ou image, ou contenu vidéo ou source depuis le réseau peut être placé sur la rangée Live ou Preview. Des sélecteurs rotatifs vous permettent de choisir rapidement vos titrages, images ou effets de transitions. Une manette de contrôle (T-Bar) offre un contrôle plus sensible sur les transitions entre les sources. Seul OU En équipe dynamisez vos productions "Grâce au TriCaster, la puissance du mélange vidéo broadcast est à la portée de la plupart des structures de production. " - Studio Monthly Ralenti avec relecture instantanée sont à portée de main avec TimeWarp connecté à votre TriCaster™. TimeWarp est un boîtier de contrôle qui permet de sélectionner des clips, de les marquer afin de pouvoir les rejouer à différentes vitesses depuis les deux magnétoscopes numériques du TriCaster (DDRs). TimeWarp, connecté en USB au TriCaster, permet de déporter vers un utilisateur dédié la gestion des plans ralenti et des captures d’action de jeu pour les rejouer à volonté lors de vos événements en direct. LiveText permet à un opérateur dédié et à distance de TriCaster de gérer tous les aspects du titrage au travers de plus d’une centaines de modèles de titres taillés sur mesure pour les événements diffusés sur Internet en direct et/ou projetés en vidéo. En donnant la possibilité à un opérateur dédié de se charger entièrement de la partie titrage de la production, LiveText permet au réalisateur de se concentrer sur l'événement et de peaufiner les envois des titres et des sujets en fonction de l'actualité du direct. "NewTek a conçu un standard dans ce que l’on attend d’un mélangeur portable." - EventDV DataLink™ permet d’importer des données mises à jour dynamiquement dans des pages graphiques et des incrustations de titres du TriCaster. Que ce soit en provenance de tableaux d'affichage de scores, de flux d’informations ou autres, DataLink™ peut lire les éléments provenant de la plupart des bases de données, répertoires partagés ou fichiers XML. DataLink™ met à jour instantanément les données dans votre TriCaster et est compatible avec les tableaux de marquage tel que Daktronics, WhiteWay, OES et pour le Basketball les flux IDS. Sports Graphics Pack

Valorisez votre production Peaufinez le look de votre grâce à un pack de cinq événement sportif avec les packs studios virtuels dédiés au graphiques sport. Chaque pack monde du sport, comprenant comprend cinq designs pour des plateaux pour un ou deux aménager le décor de votre présentateurs. studio. Les bandeaux, panneaux Chaque studio est facilement de scores, bordures et effets de Dimensions intérieures 55 x 42.2 x 26.8 cm Valise munie de roulettes et/ou de poignée encastrées. Poids de charge maximale : 54,4 kg transformable avec une transition sont personnalisables à Compatible avec TriCaster STUDIO™, TriCaster BROADCAST™ palette de couleurs et loisir à raison de douze modèles d’éléments de décors. chacun vous apportant ainsi toute Valise renforcée pour TriCaster™ Incassable, étanche à l'eau, à la poussière, résistante aux produits chimiques et à la corrosion la flexibilité nécessaire dans vos productions quotidiennes. Images non contractuelles Liveset Pack

TABLEAU COMPARATIF Caractéristiques TriCaster™ 2.5 MS TriCaster PRO™ 2.5 MS TriCaster STUDIO™ 2.5 MS TriCaster BROADCAST™ 2.5 MS Poids 4,5 Kg 4,5 Kg 7,3 Kg 7,3 Kg / 16 lbs Dimensions 29,2 x 20,3 x 19 cm 29,2 x 20,3 x 19 cm 39,4 x 21,6 x 26,4 cm 39,4 x 21,6 x 26,4 cm Entrées vidéo 3 Y/C ou composite 3 composante, Y/C ou composite 6 composante, Y/C ou composite 6 SDI, component, Y/C or composite Sorties vidéo Y/C + composite Composante + Y/C + composite Composante + Y/C + composite SDI + component, Y/C over BNC + composite Oui ; PAL, NTSC 4.43 et 3.58 Oui ; PAL, NTSC 4.43 et 3.58 Oui ; PAL, NTSC 4.43 et 3.58 Oui ; PAL, NTSC 4.43 et 3.58 Studios virtuels Non Oui Oui Oui Générateur de caractères Oui Oui Oui Oui Moniteurs de prévisualisation à l'écran Oui Oui Prévisualisation en 3-cam ISO ou 6-cam partagées 3-cam ISO previews or 6-cam shared preview Support du 16:9 Oui Oui Oui Oui Sortie vidéo projecteur Oui ; 4:3 et 16:9 Oui; 4:3 et 16:9 Oui ; 4:3 et 16:9 Oui ; 4:3 et 16:9 Résolution vidéo projecteur XGA, DVI et sortie analogique XGA, SXGA, QSXGA ou supérieure; DVI et sortie analogique XGA, SXGA, QSXGA ou supérieure; DVI et sortie analogique XGA, SXGA, QSXGA ou supérieure; DVI et sortie analogique Auto-Calibration de caméra Oui Oui Oui Oui Import iVGA™ sur réseau Oui – 1 entrée Oui– 3 entrées Oui– 3 entrées Oui– 3 entrées Streaming Internet en direct Oui ; (wmv mode push ou pull) Oui ; (wmv mode push ou pull avec support du streaming en VC-1 ou Flash) Oui ; (wmv mode push ou pull avec support du streaming en VC-1 ou Flash) Oui ; (wmv mode push ou pull avec support du streaming en VC-1 ou Flash) Steaming en 16:9 Oui Oui Oui Oui Enregsitrement du flux Oui ; MPEG-2 ou WMV Enregistrements simultanés MPEG-2 + WMV ou FLV Enregistrements simultanés MPEG-2 + WMV ou FLV Enregistrements simultanés MPEG-2 + WMV ou FLV Capacité d'enregistrement 10 heures en MPEG-2 10 heures en MPEG-2 20 heures en MPEG-2 20 heures en MPEG-2 Relecture sur DDR 1 DDR, 1 bibliothèque d'images fixes 1 DDR, 1 bibliothèque d'images fixes 2 DDRs, avec canal alpha assignable au DSK (incrustation 2 DDRs, avec canal alpha assignable au DSK (incrustation vidéo) vidéo) Entrées micro 2 entrées casques 2 symétriques (XLR ou Jack) 4 symétriques (XLR ou Jack) 4 symétriques (XLR ou Jack) Entrées audio (Line) 1 RCA stereo 2 XLR/Jack(2), 1 paire RCA stéréo 4 XLR/Jack(2) 4 XLR/Jack(2) Sortie audio (Line) 1 paire RCA stéréo 2 sorties symétriques (Jack) 2 sorties symétriques (Jack), 2 sorties RCA asymétriques 2 sorties symétriques (Jack), 2 sorties RCA asymétriques Sortie de prévisualisation Non Non Non Oui, ligne de sortie configurable en FX également Vecteurscope Non Oui Oui Oui Moniteur de profil Non Oui Oui Oui Alimentation Phantom Non Oui Oui Oui Montage virtuel Oui Oui Oui Oui Effets multi-canaux Non Oui Oui Oui Formats de fichiers AVI, DV, MPEG-2, QuickTime, HDV, JPG, PNG, etc. AVI, DV, MPEG-2, QuickTime, HDV, JPG, PNG, etc. AVI, DV, MPEG-2, QuickTime, HDV, JPG, PNG, etc. AVI, DV, MPEG-2, QuickTime, HDV, JPG, PNG, etc. Rendus en sortie vidéo AVI, DV, MPEG-2, DVD, QuickTime, MP4 (iPod et PSP) AVI, DV, MPEG-2, DVD, QuickTime, MP4 (iPod et PSP), FLV, WMV AVI, DV, MPEG-2, DVD, QuickTime, MP4 (iPod et PSP), FLV, WMV AVI, DV, MPEG-2, DVD, QuickTime, MP4 (iPod et PSP), FLV, WMV Accessoires optionnels (3) LiveControl LC-8, TimeWarp, LiveText, DataLink LiveControl LC-11, TimeWarp, LiveText, DataLink LiveControl LC-11, TimeWarp, LiveText, DataLink LiveControl LC-11, TimeWarp, LiveText, DataLink Connectiques ordinateurs 1 VGA - 1 DVI-D - Clavier/Souris PS/2 - 1 Ethernet 6 USB 2.0 - 2 FireWire® - 1 Parallèle 1 VGA - 1 DVI-D - Clavier/Souris PS/2 - 1 Souris 1 Ethernet - 6 USB 2.0 - 2 FireWire® - 1 Parallèle 1 VGA - 1 DVI-D - Clavier/Souris PS/2 - 1 Souris 1 Ethernet - 10 USB 2.0 - 2 FireWire® - 1 Parallèle 1 VGA - 1 DVI-D - Clavier/Souris PS/2 - 1 Souris 1 Ethernet - 10 USB 2.0 - 2 FireWire® - 1 Parallèle Multi-Standard (1) (1) E n dehors des Etats-Unis, NewTek propose les TriCaster en version Multi-Standard. Aux Etats-Unis, les TriCaster sont également disponibles en version uniquement NTSC. (2) (3) Sélection Line ou micro pour ces entrées. La LC-11 fonctionne avec tous les modèles mis à jour du TriCaster. Il existe une offre de mise à jour pour les utilisateurs souhaitant mettre à jour leur RS-8 en LiveControl. Images non contractuelles - v4FR octobre 2009 dia Lab's
